Номиналы резисторов. Таблица, онлайн калькулятор

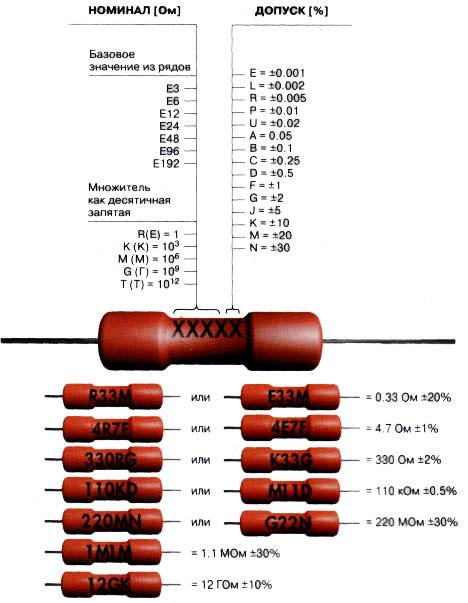

Кодовая маркировка отечественных резисторов

В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ…Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).

Рис. 5 Кодовая маркировка.

Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.

Например:

Рис. 6 Дополнительная информация о типе резистора.

Маркировка резисторов SMD. Калькулятор онлайн

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96

предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%. Первые две цифры — код номинала от
01
до
96
соответствует числу номинала от
100
до
976
согласно таблице. Третий символ — буква — код множителя. Каждая из букв
X
,
Y
,
Z
,
A
,
B
,
C
,
D
,
E
,
F
,
H
,
R
,
S
соответствует множителю согласно таблице. Номинал резистора определится произведением числа и множителя. Принцип расшифровки кодов SMD резисторов стандартов
E24
и
E48
значительно проще, не требует таблиц и описан отдельно ниже. Предлагается онлайн калькулятор для раскодировки резисторов
EIA-96
,
E24
,
E48
. Сопротивление 0ом ±1%,
EIA-96
в результате вычислений означает некорректный ввод.

Впишите код стандарта EIA-96

(регистр не учитывается), либо 3 цифры
E24
, либо 4 цифры
E48
Сопротивление: 165ом ±1%, EIA-96

Таблица EIA-96

Трёхсимвольная маркировка E24. Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала. Третья цифра — десятичный логарифм множителя. 0=lg1, множитель 1. 1=lg10, множитель 10. 2=lg100, множитель 100. 3=lg1000, множитель 1000. И т.д., соответственно количеству нулей множителя. Произведение числа и множителя определит номинал резистора. В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала. Четвёртая цифра — десятичный логарифм множителя. 0=lg1, множитель 1. 1=lg10, множитель 10. 2=lg100; Множитель 100. 3=lg1000, множитель 1000. И т.д., соответственно количеству нулей множителя. Произведение числа и множителя определит номинал резистора. Можно использовать окно ввода ниже (только для E48

), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48

Сопротивление: 22.2kом ±2%, E48

Формулы и расчёты электронный цепей онлайн | Параметры синусоидального сигнала Переменный ток. Параметры | Постоянный ток. Определение | Электроника в домах. Форум Транзисторы. Справочник | Диоды. Справочник | Стабилитроны. Справочник | Реактивное сопротивление Резонансная частота | ESR конденсатора | Измерение ESR | Отключить защиту инвертора

Замечания и предложения принимаются и приветствуются!

Конденсаторы

Далее берём конденсаторы. В них немного другая маркировка. На современных конденсаторах идёт только цифровая маркировка, поэтому на все буквы кроме «p», «n» не обращаем внимания, все посторонние буквы обычно обозначают допуск, термостойкость и так далее. У них обычно кодовая маркировка состоит из 3 цифр. Первые три мы оставляем как есть, а третья показывает количество нулей, и эти нули мы выписываем, после чего емкость получается в пикофарадах.

Пример: 104 = 10 (выписываем 4 ноля, так как цифра после первых двух 4) 0000 Пикофарад = 100 Нанофарад или 0,1 микрофарад. 120 = 12 пикофаррад.

Но есть и с количеством менее 3 цифр (два или один). Значит емкость в указанных уже нам пикофарадах. Пример:

• 3 = 3 пикофарада
• 47 = 47 пикофарад

Вот фото:

Тут емкость 18 пикофарад.

Если есть буквы «n» или «p», значит емкость в пикофардах или нанофарадах, например:

• Буква «n» – нанофарады
• Буква «p» – пикофарады

На первом (большом) написано «2n7» – в этом случае как и на резисторе 2,7 нанофарад. На втором конденсаторе написано 58n, то есть емкость у него 58 нанофарад. Но если все-таки это не понимаете лучше купить мультиметр, например UT-61, у него есть функция измерения емкости. Там есть специальный разъём, куда вставляется конденсатор и под него нужно выбрать необходимый диапазон измерения (в пикофарадах, нанофарадах, микрофарадах). У данного мультиметра емкость измеряется до 20 микрофарад.

Числовая и буквенная

Буквы и числа использовались еще в период Советского Союза. Времена эти канули в лета, а вот советские резисторы остались, их до сих пор используют. Для того чтобы разобраться в марках, приведем несколько примеров.

В первую очередь необходимо разобраться с мощностью. Она обозначается в ваттах и зашифрована в марке элемента. К примеру, МЛТ-1. Это резистор металлопленочный, лакированный и теплоустойчивый с мощностью 1 ватт.

С сопротивлением все немного сложнее. Здесь используется буквенное обозначение латинского алфавита, которое определяет разряд.

• «R» и «Е» – это измерение в Омах;
• «К» обозначает килоОмы (кОм);
• «М» мегаомы (мОм).

К примеру, 47Е или 47R – это резистор с 47 Ом. Или 47К – это сопротивление, равное 47 кОм. Или 1М – это один мегаом. Кстати, необходимо отметить, что цифры и буквы могут располагаться и наоборот, то есть, буквы впереди цифр: К47 – это 47 кОм или 470 Ом. Если величина сопротивления является не целым числом, то цифры, как обычно, разделяются запятой: 4,3К=4,3 кОм. В некоторых марках вместо запятой может стоять буква: 4К3=4,3 кОм.

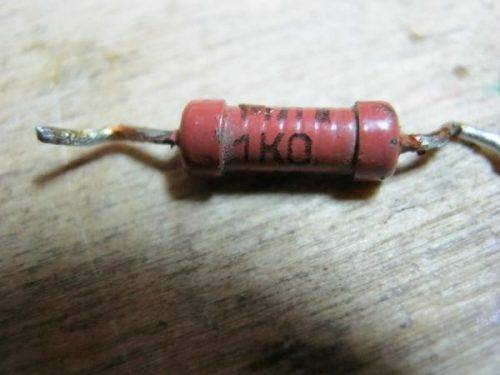

На фотографии ниже можно увидеть именно последнюю маркировку, равную 1 кОм и обозначаемую как 1К0:

Что написано на SMD резисторах

Для поверхностного монтажа на печатных платах обычные виды резисторов применят неудобно. Поэтому были разработаны специальные технологии, позволяющие делать их маленькими — длинной и шириной в несколько миллиметров. Это позволяет использовать площадь плат по максимуму. Но на миниатюрных резисторах даже цветовую маркировку нанести сложно. Поэтому для SMD резисторов разработана своя маркировка — цифро-буквенная. Есть три варианта этой маркировки:

• три цифры;
• четыре цифры;
• три цифры и буква.

Для резисторов SMD со средней погрешностью

Первые два варианта маркировки резисторов — три или четыре цифры — применяют для резисторов со средней погрешностью (допустимое отклонение 5-10%). В них первые две или три цифры — это номинал, последняя определяет множитель. Эта цифра, показывает в какую степень надо возвести 10. Для тех у кого нелады с возведением в степень, множитель прописан на рисунке ниже. Можно также сказать, что последняя цифра показывает, сколько нулей в множителе.

Правило расшифровки кодов номиналов SMD сопротивлений

Принцип нахождения номинала похож на цифро-буквенную маркировку советских резисторов. Первые две или три цифры надо умножить на множитель. Чтобы было понятнее, давайте разберем несколько примеров надписей на SMD сопротивлении. Множитель можно брать из таблицы на рисунке выше.

• 480 — 48 надо умножить на 1, то есть это резистор на 48 Ом;
• 313 — 31 надо умножить на 1000, получаем 31000 Ом или 31 кОм;
• 5442 — 544 надо умножить на 100, итого 54400 Ом или 54,4 кОм;
• 2115 — 211 с множителем 100 000, получаем 21 100 000 Ом или 21,1 МОм.

Но для маркировки низкоомных резисторов SMD — с сопротивлением менее 100 Ом — используют другую систему. Тут надо определиться с положением точки. Вместо точки ставят латинскую букву R. Пример есть на картинке ниже, разобраться несложно.

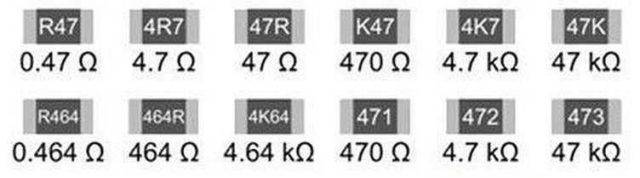

Маркировка низкоомных SMD резисторов

Если видите на корпусе резистора букву R, это значит, что номинал небольшой — не более 100 Ом. Иногда встречается вариант с буквой K. Этой буквой зашифровывают множитель 10³ или 1000. Этот тип обозначений создан по аналогии, то есть положение буквы обозначает наличие точки.

Из всех примеров разобрать стоит только K47, да еще, может быть 4K7. Остальные понять несложно. Итак, K47. Так как буква стоит перед цифрами, перед ними ставим запятую, а множитель известен — 1000. Так что получаем: 0,47 * 1000 Ом = 470 Ом. Второй пример: 4K7. Так как буква стоит между цифрами, ставим тут запятую, множитель все тот же — 1000. Получаем 4,7 * 1000 = 4700 Ом или 4,7 кОм.

Расшифровка кодов прецизионных резисторов СМД (повышенной точности)

Для резисторов поверхностного монтажа на печатных платах повышенной точности есть своя маркировка. Описана она в стандарте EIA-96. Применяется для изделий с возможными отклонениями по номиналу не более 1% (0,5%, 0,25%). На поверхности резистора стоят две цифры и одна буква (не R и не K), но значение у них другое:

две цифры обозначают код номинала (обратите внимание, не сам номинал, а его код); буква — множитель.

Находится номинал в несколько шагов. Сначала по таблице находят код (на картинке ниже), по нему определяют номинал. По второй части таблицы находят множитель (выделен красным). Два найденных числа перемножают и получают номинал.

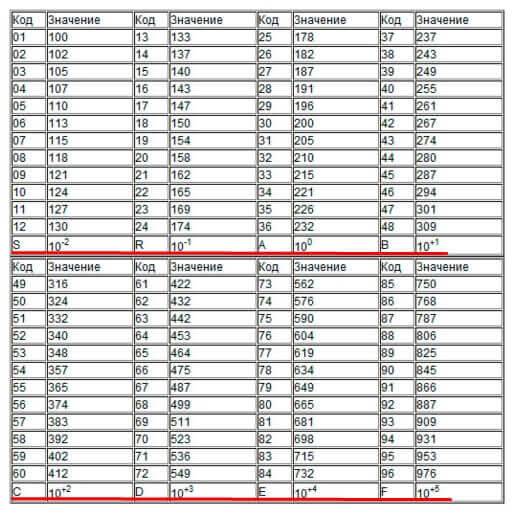

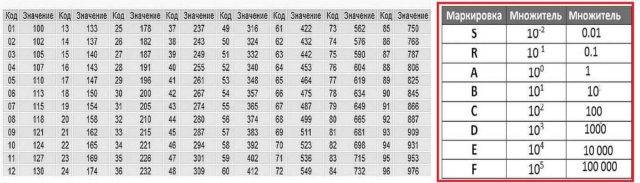

Таблица расшифровки кодов для SMD резисторов повышенной точности

Давайте разберем несколько примеров того, как определить номинал прецизионных резисторов SMD типа.

• 01С. Код 01 обозначает 100 Ом, буква С — множитель 100. Итого получаем номинал: 100*100 = 10000 Ом или 10 кОм.
• 30S. По таблице смотрим код 30. Он соответствует цифре 200. Буква S — множитель 0,01. Считаем номинал: 200 * 0,01 = 2 Ом.
• 11D. Расшифровка кода 11 — 127, под буквой D зашифрован множитель 1000. Итого получаем 127*1000 = 127 000 Ом или 127 кОм.

В общем, принцип понятен. Ищем код, множитель, перемножаем. В общем, ничего особенно сложного. Простая математика. Если с устным счетом «не очень» помочь может калькулятор. Еще вариант — найти программу, которая расшифровывает коды резисторов.

Расшифровка маркировки советских резисторов

Маркировка советских резисторов МЛТ-1 и МЛТ-2 имеет буквенно-числовое обозначение и содержит:

• две цифры и букву;
• три цифры и букву.

Буквенный код:

• омы – R или Е;
• килоомы – К ;
• мегаомы – М.

Порядок расположения цифрового кода:

• номинал из целого числа ставился перед буквой – 33К (33 ома);
• номинал меньше единицы ставился после буквы – R 27 (0,27 ом), М68 (0,68 МОм или 680 КОм);
• номинал из целого числа с десятичной дробью разбивался на две части – целое число перед буквой, десятичную дробь после – 5K6 (5,6 КОм).

Еще одна цифра на корпусе означала отклонение от номинала сопротивления.

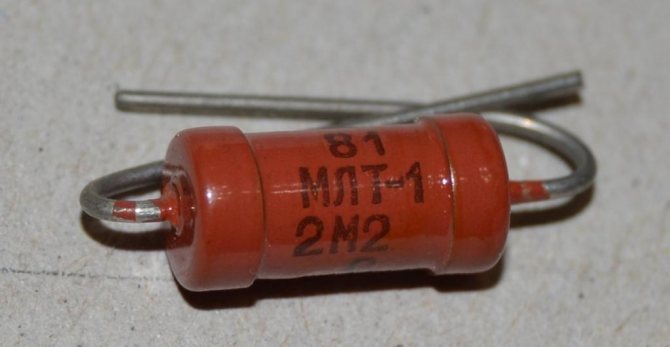

МЛТ-1

На корпус наносился код, которые обозначал:

• МЛТ – металлопленочный резистор с лаковым слоем термоустойчивый;
• 1– мощность рассеивания в ваттах;
• 47К – сопротивление 47 Ком;
• 5% – допустимое отклонение от номинала 5%.

МЛТ-2

МЛТ-2 имел мощность два ватта, маркировка его была аналогична одноваттному МЛТ-1.

Другие

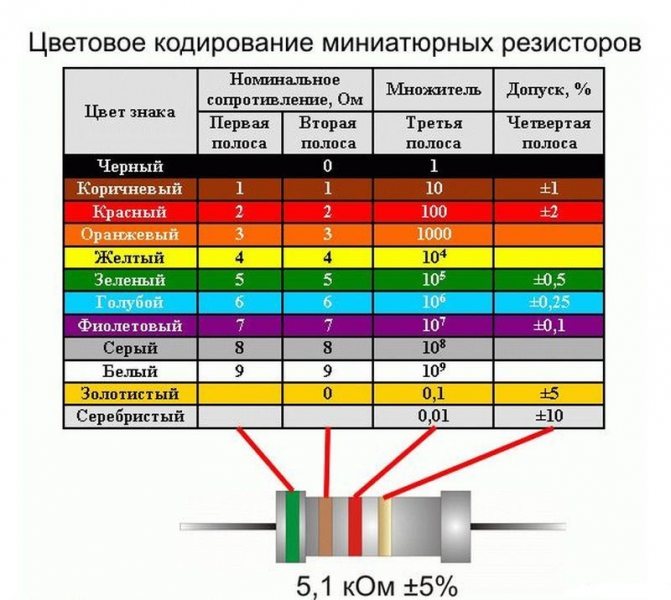

Маленький размер корпуса резисторов мощностью менее 0,25 ватт не позволял нанести буквенно-числовой код, поэтому для них применялась маркировка, состоящая из четырех полос (колец) разного цвета.

Первая полоса наносилась ближе к краю резистора, остальные так, чтобы не затруднять чтение кода.

Цветовые полоски располагались слева направо и обозначали:

1. Первая, вторая – номинал.
2. Третья – множитель.
3. Четвертая – отклонение от номинала в %.

Каждая цифра от 0 до 9 имела цветной код:

• черный – 0;
• коричневый – 1;
• красный – 2;
• оранжевый – 3;
• желтый – 4;
• зеленый – 5;
• синий – 6;
• фиолетовый – 7;
• серый – 8;
• белый – 9.

После цифр располагалась полоса, символизирующая десятичный множитель – на которое надо умножить число, образованное первыми двумя полосками:

• серебристый – 0,01;
• золотой – 0,1;
• черный – 10;
• коричневый – 100;
• красный – 1000;
• оранжевый – 10000;
• желтый – 100 000;
• зеленый – 10 000 000;
• синий – 1 000 000;
• фиолетовый – 10 000 000;
• серый – 100 000 000;
• белый – 1000 000 000.

Маркировка SMD резисторов

В современной электронике один из ключевых факторов при разработке устройства – его миниатюризация. Этим вызвано создание безвыводных элементов. SMD-компоненты отличаются малыми размерами, за счет их безвыводной конструкции. Пусть вас не смущает такой способ монтажа, он используется в большей части современной электроники и отличается хорошей надежностью. К тому же это упрощает конструкцию многослойной печатной платы. Дословная расшифровка с переводом обозначает «устройство для поверхностного монтажа», они и монтируются на поверхность печатной платы. Из-за миниатюрных размеров возникают трудности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют методы маркировки по цифрам, с буквами или используя кодовую систему. Давайте разберемся, как маркируются SMD резисторы.

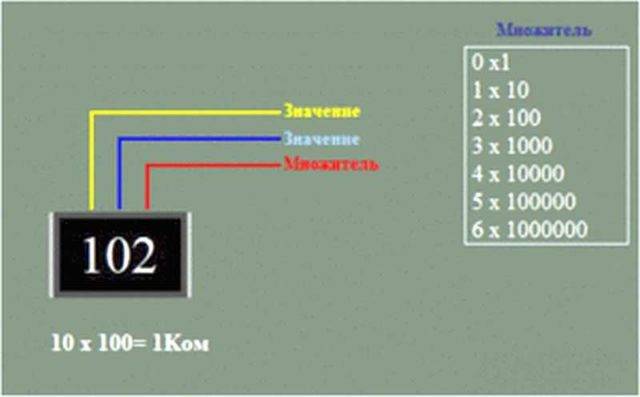

Если на SMD-резисторе нанесено 3 цифры тогда расшифровка производится следующим образом: XYZ, где X и Y – это первые две цифры номинала, а Z количество нолей. Рассмотрим на примере.

Возможно обозначение 4-мя цифрами, тогда всё таким же образом, только первые три цифры, это сотни, десятки и единицы, а последняя – нули.

Если в маркировку введены буквы, то расшифровка подобна отечественным резисторам МЛТ.

И целые отделяются от дробных значений.

Другое дело, когда используется буквенно-цифровая кодировка, такие резисторы приходится расшифровывать по таблицам.

При этом буквой обозначается множитель. В таблице, что приведена ниже, они обведены красным цветом.

Исходя из таблицы, шифр 01C значит:

• 01 = 100 Ом;
• C – множитель 102, это 100;
• 100*100 = 10000 Ом или 10 кОм.

Такой вариант обозначений называется EIA-96.

Информация, которая содержится в символьной или цветовой кодировке поможет вам построить схемы с высокой точностью и использовать элементы с соответствующими номиналами и допусками. Правильное понимание обозначений не избавит вас от необходимости измерения сопротивлений. Все равно лучше проверить его повторно, ведь элемент может быть неисправен. Проверку можно сделать специальным омметром или мультиметром. Надеемся, предоставленная информация о том, какая бывает маркировка резисторов и как она расшифровывается, была для вас полезной и интересной!

Похожие материалы:

• Как проверить резистор в домашних условиях
• Цветовая маркировка проводов
• Как определить емкость конденсатора
• Как правильно выпаивать радиодетали из плат

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.

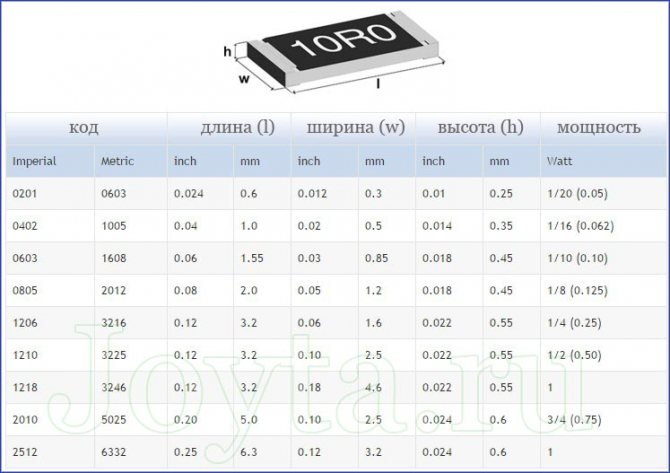

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

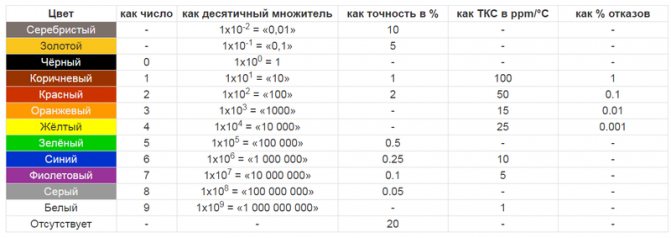

Универсальная таблица цветов

В основу цветной маркировки резисторов положена универсальная таблица, в которой каждому из цветов однозначно соответствует цифра.

Эта таблица соответствия применяется для считывания цифр номинала и десятичного показателя. Для удобства кодировки сопротивлений в таблицу введены числа -1 и -2 для десятичного множителя.

Стандартные ряды номиналов

При определении сопротивления резистора необходимо помнить, что номинал может соответствовать одному из шести стандартных рядов по ГОСТ 2825-67. Каждый из них рассчитан для определенного допуска по номиналам.

• Ряд E6, допустимое отклонение±20%

10; 15;22; 33; 47; 68.

Ряд E12, допустимое отклонение ±10%

10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68; 82.

Ряд E24, допустимое отклонение ±5%

(10;11; 12; 13;15;16;18); (20;22;24;27); (30;33;36;39); (43;47); (51;56); (62; 68); 75; 82; 9.1.

Для рядов E48, E96, и E192 максимальный допуск составляет±2%, ±1% и ±0.5% соответственно

Номиналы в рядах рассчитаны с учетом перекрытия за счет отклонения, разница между соседними позициями меньше удвоенного допуска. Номиналы каждого из рядов соответствуют членам геометрической прогрессии с показателем 10 1/k, где k – характеристическое число ряда (для E12 k=12, для E48 k=48 и т.д.)

Кратные сопротивления могут быть получены путем умножения приведенных величин на степени числа 10.

Для рядов с малыми допусками характерно наличие в величинах сопротивлений трех значащих цифр, что определяет некоторые особенности цветовой маркировки.

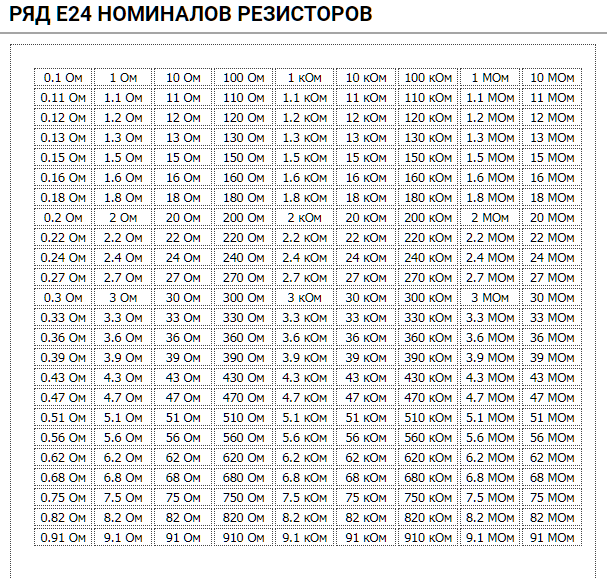

Номиналы резисторов — таблица

Буква «Е» обозначает, что резистор из номинального ряда EIA. Идущее после буквы «Е» число указывает на количество логарифмических шагов в диапазоне от 100 до 1000.

Ниже, в таблице номиналов резисторов, приведены значения сопротивления в диапазоне 100…1000. Сопротивление в любом другом диапазоне (Ом, кОм, мОм) могут быть получены простым делением или умножением данных из таблицы на 10.

Отличия между сериями:

• Е6 — допуск 20%,
• E12 — допуск 10%
• E24 — допуск 5% (и 2%)
• Е48 — допуск 2%
• E96 — допуск 1%
• E192 — допуск 0,5, 0,25, 0,1% и выше

Цветовая маркировка резисторов.

Маркировка резисторов по цвету стала лучшим выходом для маркирования резисторов малых размеров. Резисторы могут быть в диаметре всего 1 мм, а в длину – 2 или 3. Найти подходящий можно только с увеличительным стеклом, и все равно есть риск ошибиться с расположением запятой в номинале. Маркировка резисторов малой величины, и не только, выполняется с помощью разноцветных полос, которые у большинства производителей совпадают по значению. Еще один вариант — буквенное обозначение наряду с цифирным в номинале сопротивления. При этом вместо лишних нулей пишут буквы K, что значит килоОм, М – мегаОм, R – Ом. Маркировка резистора 10K5 значит, что перед вами элемент с сопротивлением 10,5 кОм.

Предпочтительная маркировка резисторов малых размеров – это маркировка цветом, появившаяся на западе. С этим связано отсутствие разницы между синим и голубым цветами в маркировке, так как на английском они пишутся одинаково.

На резисторе может быть нанесено минимум три полосы, что означает допуск в 20%. Если полосы всего 4, это соответствует погрешности 10 или 5%, а сверхточные элементы имеют 6 полосок.

Две первые цветные полосы всегда расшифровывают как начальные две цифры номинала. В случае наличия до 4х полос, третья имеет значение десятичного множителя для цифр номинала – то есть, определит количество нулей в числе, а четвертая — реальную погрешность.

Маркировка резистора пятью цветами предполагает, что третья полосочка будет иметь значение третьего знака в числе номинала, четвертая – число нулей, а 5 – точность.

Шестая полоса всегда несет информацию о температурном коэффициенте. Ширина этой полоски может быть шире остальных в 1,5 раза, что говорит о количестве отказов на тысячу часов работы в процентах.

Кодировка цветами включает всего 12 цветов, начиная с серебристого, золотистого, черного и коричневого, затем шесть цветов радуги, где синий и голубой не разделяются, и серый и белый. Так что при желании можно легко запомнить этот порядок.

Функции маркировки резисторов

Так как большинство резисторов имеет довольно маленькие размеры, наносить на них цифровое обозначение нецелесообразно, ведь пользователь банально не сможет его разглядеть. Куда проще помечать подобные мини-детали цветовыми полосками, которые и были приняты в качестве стандарта.

Однако крайне сложно запомнить все условные обозначения и вариации подобного маркирования. Именно поэтому существуют таблицы и калькуляторы сопротивлений резисторов, которые избавляют электронщика от нужды запоминать множество лишней информации. Да и человеческий фактор никто не отменял, что в результате может привести к неверной расшифровке, а как последствие — можно получить нерабочую или неправильно работающую схему.

Таким образом, было решено внести цветные полосы для обозначения маркировки резисторов в стандарты, подразумевающие нанесение от трёх до шести полосок определённого цвета, каждая из которых несёт в себе заранее заложенную информацию, благодаря чему несложно подобрать необходимую деталь с требуемыми параметрами.

Стандартная цветовая маркировка резисторов

Для всех типов постоянных резисторов с гибкими выводами применяются системы маркировки с 3, 4, 5, и 6 цветными кольцами.

Цветная маркировка с 3-мя полосками

Эта система маркировки используется только для резисторов с допустимым отклонением ±20%. Цвета полос соответствую универсальной таблице, приведенной выше. Первыми двумя полосами маркируется сопротивление, третья полоса указывает показатель десятичного множителя.

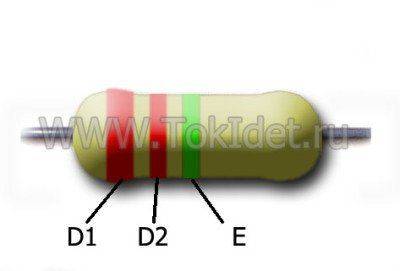

В соответствии с приведенными на рисунке обозначениями сопротивление резистора определяется следующим образом

R = (10D1 + D2) * 10E

Для показанного резистора величина сопротивления:

D1 (красное кольцо) = 2

D2 (красное кольцо) = 2

E (зеленое кольцо) = 5

R = (20+2)*105 = 2200000 Ом = 2.2 Мом

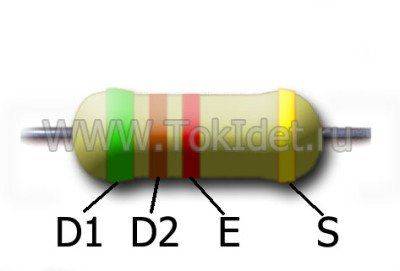

Маркировка 4-мя цветными кольцами

Такая система маркировки применяется для резисторов номинальных рядов E12 и E24. Как и в случае с кодировкой тремя кольцами первые два используются для указания номинала, третье – величины показателя десятичного множителя. Четвертое цветное кольцо отражает допуск по сопротивлению. Для рядов E12 и E24 применяются только два цвета последней полосы серебристый для маркировки допуска ±10% (E12) и золотистый – допуска ±5% (E24).

R = (10D1 + D2) * 10E ± S

Номинал приведенного на рисунке резистора:

R = (50+1)*102=5100Ом = 5.1Ком ± 5%.

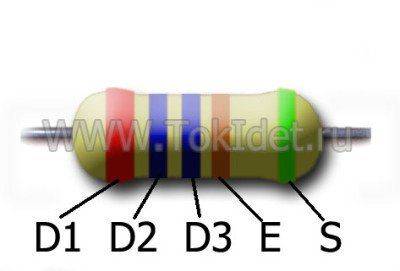

Цветная маркировка 5-ю полосками

Для маркировки резисторов с допусками менее 5%, номинал которых содержит 3 значащих цифры, используют нанесение на корпус 5-ти цветных полос. Принцип считывания сопротивления остается неизменным – первые 3 полосы обозначают цифры номинального ряда, четвертая – величину десятичного множителя, пятая – допуск.

R = (100D1 + 10D2 + D3) * 10E ± S

Цветовые обозначения допусков для номинальных рядов E48 (±2%), E96 (±1%) и E192 (±0,5%), а также прецизионных резисторов сведены в таблицу: Использование универсальной таблицы цветов и таблицы цветового обозначения допусков дает следующую расшифровку маркировки приведенного на рисунке резистора:

R = (200+50+5)*101 = 255*10 = 2550 Ом = 2.55кОм ± 0.5%

Использование 6-ти цветных колец для маркировки резисторов

Кроме номинала и допуска в цветной маркировке резисторов может быть приведен такой важный параметр, как ТКС.

ТКС — температурный коэффициент сопротивления, показывает максимальное значение, на которое может измениться сопротивление резистора при изменении температуры на 1 градус. Для маркировки на корпусе величина ТКС показывается в ppm/OC. Величина ppm (аббревиатура parts per million) отражает миллионные доли номинала резистора.

R = (100D1 + 10D2 + D3) * 10E ± S (Appm/OC)

Расшифровка обозначения для приведенного на рисунке резистора дает следующие результаты:

R= (500+6+2)*101 = 5620Ом = 5.62кОм ± 1% (10 ppm/OC)

Шестое цветное кольцо маркировки может быть использовано для отображения информации о надежности резистора. В этом случае ширина шестого кольца должна превосходить все остальные в 1.5 раза. Показатель надежности рассматривается как процент отказов элемента на 1000 часов работы. Нормируемые величины надежности и их цветные обозначения представлены в следующей таблице

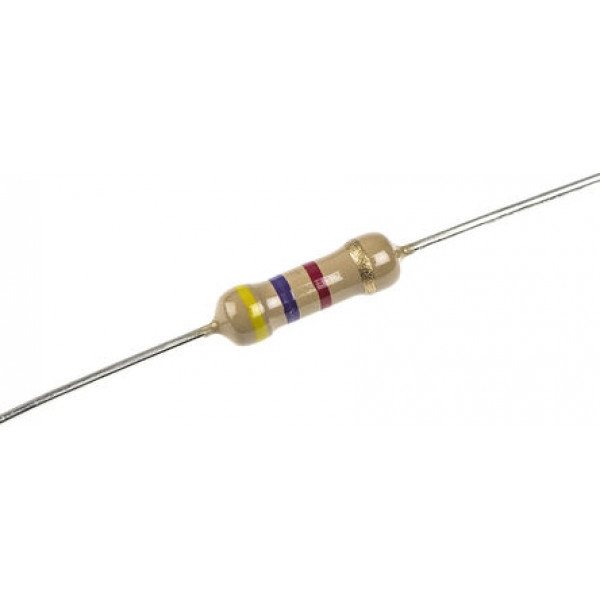

Характеристики резисторов МЛТ

Постоянный резистор простой элемент – параметров у него не слишком много. Основные характеристики – номинальное сопротивление и мощность рассеивания.

Размеры

От размера резистора зависит его сопротивление и мощность – крупный элемент способен задержать больший поток электронов и меньше греется. Опытные электромеханики с первого взгляда могут отличить резистор большого номинала от маломощного.

Номиналы

Справка: Типовые величины сопротивлений резисторов стандартизированы – номинал выбирается из специального ряда номиналов, представляющее собой множества значений от 1 до 10, и умножается на 10 в n-степени.

В электротехнике применяют ряды Е – номинальное сопротивление резисторов МЛТ будут соответствовать значениям ряда Е24 (отклонение от номинала не более 5%) и Е96 (отклонение от номинала не более 1%).

Предельные рабочие напряжения

Электрическая прочность – предельное рабочее напряжение, которое кратковременно прикладывается к выводам резистора без нарушения его работоспособности. Рассчитывается исходя из номинальной мощности резистора и его сопротивления по формуле: U=(P×R)/2.

Справка: Классификация металлопленочных сопротивлений по мощности рассеивания – 0,125; 0,25; 0,5;1,0; 2,0.

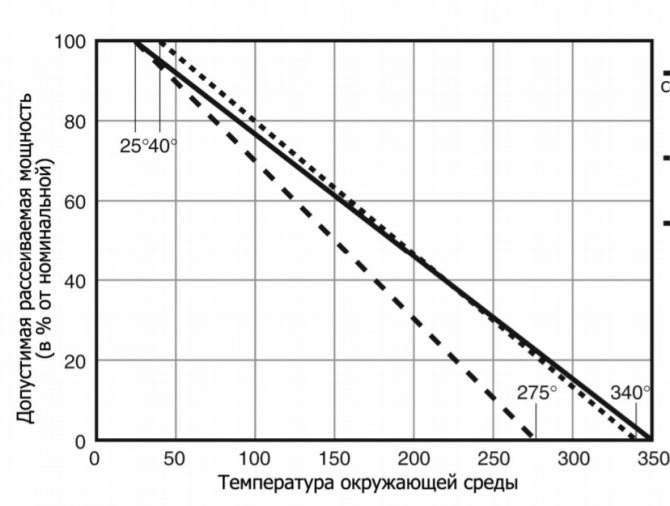

Зависимость допустимой мощности от температуры окружающей среды

В зависимости от температуры одна и та же мощность рассеивания может вызвать значительный нагрев сопротивления и в итоге разрушение места соединения резистора с выводами и локальный перегрев и плавление резистивного слоя.

Температурный коэффициент сопротивления

Под влиянием протекающего тока и внешней температуры сопротивление резистора меняется – сильное изменение может нарушить работу схемы. ТКС – показатель изменения сопротивления при изменении температуры на 1 градус.

Для металлопленочных сопротивлений ТКС при температуре окружающей среды:

1. От -60 до +25 градусов – ±0,0012.
2. От +25 до предельной:

• до 10 кОм – ±0,0006;
• от 11 кОм до 1 Мом – ± 0,0007;
• более 1 Мом – ± 0,001.

Маркировка резисторов

Рис. 10 А.Маркировка 3 цифрами

Первые две цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

Рис. 11 В.Маркировка резисторов 4 цифрами

Первые три цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.

Рис. 12 С.Цветовая маркировка резисторов 3 символами

Первые два символа — цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ — буква, указывающая значение множителя: S=10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105. Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.

Таблица 5

Примечание: Маркировки А и В — стандартные, маркировка С — внутрифирменная.

Оглавление

Мнения читателей

• Александр / 04.03.2019 — 11:16Подскажите какой резистор.Полоски:серая,красная,золотая,золотая,черная.В подборках нет
• Игорь / 30.09.2018 — 13:02Резистор 20R0 это как?
• Сергей / 17.11.2017 — 13:38На резисторе написаном 334 это я так понял 330 ком.?Правильно или нет?
• Николай / 13.03.2016 — 12:34Подскажите номинал резистора:первая полоска оранжевая вторая и третья черные четвертая золотая
• Михаил / 20.02.2016 — 23:45попытка №2 красный,красный,серебристый,золотой,черный.
• Михаил / 20.02.2016 — 23:41пожалуйста подскажите номинал резисторов красный,красный,серебристый,золотой,черный __второй__оранжевый,оранжевый,серебристый,золотой,черный.
• сергей / 21.01.2016 — 11:01чёрный коричневый чёрный серый (или серебреный) золотой помогите какой наминал
• Андрей / 18.11.2015 — 19:47Подскажите номинал резистора имеющего синюю,чёрную,серебристую,болотистую, зеленую полосы . Не мог найти в справочниках. Спосибо!
• Геннадий / 27.10.2015 — 09:26!!! Опечатка в 1-й таблице! Вместо K(E) должно быть R(E)
• Фидан / 01.06.2015 — 19:24Какой номинал резистора с полосками коричневый черный серебристый золотистый черный?
• Дмитрий / 24.04.2015 — 18:41А бывают резисторы в 0.04 Ом. Мне на Эбу на форд надо. Братва на форуме не уверена то-ли 0.4, то-ли 0.04Ом. Плоские четырёхногие такие. Родные подкоптились. ничего не видно
• ИЛЬНУР / 23.04.2015 — 16:43КАК ВЫГЛЯДяТ СОПРОТИВЛЕНИЕ: 3,3 кОм . 100 Ом . 33 кОм
• Нестеренко Татьяна / 20.02.2015 — 18:26нужно сопротивление 100ом как выглядит
• Николай / 18.07.2014 — 15:08подскажите пожалуйста какое сопротивление у резистора с полосками красный, серый, черный, золотой , черный??
• Эдуард / 18.07.2014 — 05:07у меня 6 вольтный аккумулятор диод 3 вольта. какой резистор мне нужен?
• Иван / 31.03.2014 — 19:19На серовато-голубовато-беловатом резисторе пять полос симметрично краёв — коричневая, серая, серебристая, золотистая, зелёная. Если пять, то три — номинал, но из них серебристая, это что за цифра? Если номинал только две, то должно быть вроде как четыре полосы. Вряд ли надо начинать с зелёной, т.к. следующей будет золотистая. Так каков же номинал, кто знает?
• виктор / 05.03.2014 — 12:06подскажите номинал резистора 750 е
• Сергей / 03.03.2014 — 06:09Помогите Пожалуйста ном. сопротивления: красный|черный|зелёный|золотистый|. Спасибо!
• сс / 23.01.2014 — 01:52серебро,чёрный,золото,коричневый???
• Александр / 06.01.2014 — 14:13А как маркируется 22 ком

1

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

Описание

Резисторы имеют очень маленький размер, в несколько миллиметров, что значительно осложняет расположение читаемой маркировочной надписи. По этой причине была принята международная система цветовой маркировки электротехнических элементов. Согласно общепринятым требованиям маркировка должна располагаться на корпусе постоянных резисторов в виде разноцветных полосок или колец. Такой способ обозначения обеспечивает удобство чтения в любом направлении. Стартовая полоса маркировки расположена ближе остальных к краю элемента. В ситуациях, когда особенности корпуса или другие причины осложняют нанесение маркировки таким путем, первое кольцо обозначается линией двукратной ширины.

Тонкости маркировки

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Кроме того, любой номинал отображается максимум тремя символами. Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 120кОм (0,12МОм) и т. д. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность.

Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы). Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Что такое резистор

Резистор, как элемент микросхем и силовых сетей, получил свое название от английского слова «resistor». Оно же, в свою очередь, имеет латинские корни «resisto», что дословно переводят на русский как «сопротивляюсь». Из названия следует его назначение — сопротивляться потоку заряженных электронов.

Деталь относят к категории пассивных компонентов электрической цепи, где он понижает напряжение до расчетного уровня. В отличие от активных элементов, резистор не может самостоятельно усиливать сигналы. Согласно закону Ома и закону Киргофа напряжение понижается до величин, равным значениям напряжения, умноженного на существующее сопротивление.

В соответствии с ГОСТ на чертежах его изображают как прямоугольник. Для обозначения мощности резисторов на схеме используют специальную маркировку в виде линий и арабских цифр. Она помогает кратко указать тип и характеристику требуемого элемента.

Резисторы с пятью полосками

Цветовая маркировка резисторов — как определить по полоскам

Что такое резистор? Наименование этой электронной детали произошло от лат. resisto — сопротивляюсь. Проще говоря – это пассивный компонент, который используется в электрических цепочках, действие которого базируется на сопротивлении тока. Главной хар-кой резистора считается величина его электросопротивления.

Пассивность этого электронного элемента означает то, что главной его функцией считается поглощение электроэнергии. В отличие от активных деталей техники, резистор не занимается генерацией, а лишь пассивным образом рассеивает электрическую энергию, преобразуя ее в тепло.

Общая универсальная таблица значений

Конечно, все обозначения и соотношения цветов держать в голове крайне сложно. Да и особой нужды в этом нет. Зато существует универсальная таблица цветовых значений, благодаря которой цветная маркировка резисторов расшифровывается без особого труда.

Подобные обозначения приняты большинством производителей в мире, что делает её универсальной для любой страны.

Для примера можно рассмотреть 6-полосный вариант с цветовыми кольцами: красный, оранжевый, жёлтый, зелёный, синий, коричневый.

1. Красный — числовое значение «2».
2. Оранжевый — числовое значение «3».
3. Жёлтый — числовое значение «4».
4. Зелёный — четвёртая полоска обозначает множитель, для зелёного (по данным таблицы) это значение 1*10⁵. Ориентируясь на таблицу, первые три цвета дают значение «234» Проведя расчёт 234*10⁵ получается 2,34 МОм.
5. Синий — определяет точность, которая для этого цвета 0,25%, т. е. именно таково возможное отклонение от начального значения в любую из сторон при работе резистора.
6. Коричневый — обозначает температурный коэффициент, в этом случае значение равно 100 ppm/°C.

Номиналы резисторов

Рассмотрим это на простом примере. Допустим, есть группа резисторов имеющих 10% отклонение от номинала (как в большую, так и в меньшую сторону).

Предположим, что первое предпочтительное значение должно быть равно 100 Ом. Следовательно, не имеет смысла изготавливать резистор, например на 105 Ом, так как резистор с сопротивлением 105 Ом падает в 10% диапазон допуска резистор на 100 Ом (90…110 Ом).

Поэтому следующее рациональное значение сопротивления должно быть в районе 120 Ом, поскольку резисторы на 100 Ом с допуском 10% имеют значение где-то между 90 Ом и 110 Ом, резистор 120 Ом имеет значение в диапазоне между 108 и 132 Ом, перекрывая тем самым диапазон между 100 и 120 Ом.

Следуя этой логике, стандартные номиналы резисторов с отклонением 10% в диапазоне между 100 и 1000 Ом будут следующие: 100, 120, 150, 180, 220, 270, 330 и так далее (с соответствующим округлением). Это серия резисторов, имеющая маркировку E12, приведена в таблице ниже.

Стандартная маркировка

На любые типы постоянных резисторов наносится цветовая маркировка с наличием от 3 до 6 цветных полос. Ниже рассмотрим все возможные варианты колец.

С 3-мя кольцами

Данную систему применяют относительно постоянных резисторов, характеризующихся величиной допустимого отклонения в пределах ±20% (номинальный ряд E6, то есть для каждого множителя существует всего шесть разных значений величины сопротивления). Цвета имеют значения соответствующие основной таблице. Две первые полосы маркируют сопротивление, а последняя – десятичный показатель.

С 4-мя кольцами

Эта цветовая маркировка резисторов предназначена для элементов из номинальных рядов E24 (5%)и E12 (10%). В этой системе две первые полосы обозначают сопротивление, а следующая – десятичный множитель. Четвертая полоска показывает допуск по сопротивлению: золотистые – ±5% , серебристые — ±10%.

Формула для вычисления сопротивления: R = (10D1 + D2)*10^E ± S. Таким образом, для изображенного на рисунке резистора (Зелёный, Коричневый, Красный, Золотистый) R = (10*5 + 1)*10^2 = 5100 будет равно 5,1KOm ±5%.

С 5-ю кольцами

Эта система маркировки предназначен для обозначения резисторов с допусками до 5%. Принцип чтения тот же: первые три линии обозначают номинал, а четвертая и пятая – десятичный множитель и допуск.

Формула, соответствующая этой системы. Формула: R=(100D1+10D2+D3)*10^E ± S.

Для резисторов из номинальных рядов E48, E96 и E192 используется дополнительная таблица прецизионных резисторов.

Таким образом, величина сопротивления изображенного на рисунке резистора (Красныйй, Синий, Синий, Коричневый, Зелёный) составляет R = (200+60+6)*10 = 2660 = 2,66 KOm ±0,5%.

Резисторы

Начнём, конечно, с самой часто используемой детали – резистора. И начнём именно с советских резисторов. Почти на всех таких резисторах есть буквенная маркировка. Для начала изучим буквы, которые используются на данной детали:

• Буква «Е», «R» – означает Омы
• Буква «К» – означает Килоом
• Буква «М» – означает Мегаом

И сама загвоздка заключается в расположении буквы между, перед или после цифры. Вообще ничего сложного нет. Если буква стоит между цифрами, например:

1К5 – это означает 1,5Килоома. Просто в Советском Союзе чтобы не возиться с запятой, вставили туда букву номинала. Если же написано 1R5 или 1Е5 – это значит что сопротивление 1,5 Ома или 1М5 – это 1,5 Мегаом. Если буква стоит перед цифрами, значит вместо буквы мы подставляем “0” и продолжаем строчку из цифр, которые стоят после буквы.

Например: К10 = 0,10 К, значит если в килооме 1000 Ом, то умножаем эту цифру (0,10) на 1000 и получаем 100 Ом. Или просто подставляем к цифрам нолик, при этом меняем в уме сопротивление на самое ближнее, меньшее этого.

И если буква стоит после цифр, значит ничего не меняется – так и вычисляем что написано на резисторе, например:

• 100к = 100 килоом
• 1М = 1 Мегаом
• 100R или 100Е = 100 Ом

Можно определять номиналы вот по такой таблице:

Есть ещё и цветовая маркировка резисторов, самая основная, но при этом используют чаще всего онлайн калькуляторы или можно просто его .

Ещё на схемах где есть резисторы, на графических обозначениях резистора пишутся «палки». Эти «палки» обозначают мощность по такой таблице:

А мощность у резисторов определяется по размерам и надписям на них. На советских мощностью 1-3 Ватта писали мощность, а на современных уже не пишут. Но тут мощность определяют уже опытом или по справочникам.

Полезное: Схема подключения и распиновка кнопки стеклоподъемников ВАЗ
