SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор

Введите маркировку резистора прямо на изображение его корпуса ниже и вы увидите номинал этого смд резистора под ним. У меня на сайте также есть калькулятор цветовой маркировки резисторов. Калькулятор маркировки SMD резисторов принимает значения:

  • Из трех цифр (123)
  • Из двух цифр с разделителем в виде буквы R (4R7)
  • Из четырех цифр (1234)
  • Из трех цифр с разделителем в виде буквы R (4R37)
  • Обозначение из таблицы EIA-96 из двух цифр и одной латинской буквы из ряда «ZYRXSABHCDEF» (02A)

Сопротивление резистора:

Примеры расшифровок резисторов

Резисторы с двумя цифрами и разделителем (4R7 1R0 2R2)

В данном случае «R» выступает в качестве десятичной запятой. Таким образом:

  • 2R2 — 2.2 Ом
  • 1R0 — 1 Ом
  • 4R7 — 4.7 Ом

Резисторы с тремя цифрами (103 102 100)

У таких резисторов первые две цифры являются значением, а третья цифра обозначает количество нулей после значения.

  • 100 — 10 Ом
  • 102 — 1 000 Ом или 1 КОм
  • 103 — 10 000 Ом или 10 КОм

Резисторы с четырьмя цифрами (0805 1206 2512)

Как и в прошлых примерах, первые цифры напрямую являются значением, а последняя цифра означает количество нулей после значения:

Читайте также:  Электромагнитная индукция - причины возникновения, значение и способы применения явления
  • 0805 — 8 000 000 Ом или 8 МОм
  • 1206 — 120 000 000 Ом или 120 МОм
  • 2512 — 25 100 Ом или 25.1 КОм

Резистор 000

Существуют SMD резисторы с нулевым сопротивлением. Они обозначаются нулями (0, 00 или 000), или могут иметь продольную черту на корпусе. Подобные резисторы часто используются в качестве предохранителей. Так как, не смотря на практически нулевое сопротивление, они все же имеют определенную мощность, которая зависит от размера резистора. Об этом я напишу ниже.

Таблица маркировки smd резисторов постоянного сопротивления

КодЗнач.КодЗнач.КодЗнач.КодЗнач.
R100.1 Ом1R01 Ом10010 Ом101100 Ом
R110.11 Ом1R11.1 Ом11011 Ом111110 Ом
R120.12 Ом1R21.2 Ом12012 Ом121120 Ом
R130.13 Ом1R31.3 Ом13013 Ом131130 Ом
R150.15 Ом1R51.5 Ом15015 Ом151150 Ом
R160.16 Ом1R61.6 Ом16016 Ом161160 Ом
R180.18 Ом1R81.8 Ом18018 Ом181180 Ом
R200.2 Ом2R02 Ом20020 Ом201200 Ом
R220.22 Ом2R22.2 Ом22022 Ом221220 Ом
R240.24 Ом2R42.4 Ом24024 Ом241240 Ом
R270.27 Ом2R72.7 Ом27027 Ом271270 Ом
R300.3 Ом3R03 Ом30030 Ом301300 Ом
R330.33 Ом3R33.3 Ом33033 Ом331330 Ом
R360.36 Ом3R63.6 Ом36036 Ом361360 Ом
R390.39 Ом3R93.9 Ом39039 Ом391390 Ом
R430.43 Ом4R34.3 Ом43043 Ом431430 Ом
R470.47 Ом4R74.7 Ом47047 Ом471470 Ом
R510.51 Ом5R15.1 Ом51051 Ом511510 Ом
R560.56 Ом5R65.6 Ом56056 Ом561560 Ом
R620.62 Ом6R26.2 Ом62062 Ом621620 Ом
R680.68 Ом6R86.8 Ом68068 Ом681680 Ом
R750.75 Ом7R57.5 Ом75075 Ом751750 Ом
R820.82 Ом8R28.2 Ом82082 Ом821820 Ом
R910.91 Ом9R19.1 Ом91091 Ом911910 Ом
1021 кОм10310 кОм104100 кОм1051 мОм
1121.1 кОм11311 кОм114110 кОм1151.1 мОм
1221.2 кОм12312 кОм124120 кОм1251.2 мОм
1321.3 кОм13313 кОм134130 кОм1351.3 мОм
1521.5 кОм15315 кОм154150 кОм1551.5 мОм
1621.6 кОм16316 кОм164160 кОм1651.6 мОм
1821.8 кОм18318 кОм184180 кОм1851.8 мОм
2022 кОм20320 кОм204200 кОм2052 мОм
2222.2 кОм22322 кОм224220 кОм2252.2 мОм
2422.4 кОм24324 кОм244240 кОм2452.4 мОм
2722.7 кОм27327 кОм274270 кОм2752.7 мОм
3023 кОм30330 кОм304300 кОм3053 мОм
3323.3 кОм33333 кОм334330 кОм3353.3 мОм
3623.6 кОм36336 кОм364360 кОм3653.6 мОм
3923.9 кОм39339 кОм394390 кОм3953.9 мОм
4324.3 кОм43343 кОм434430 кОм4354.3 мОм
4724.7 кОм47347 кОм474470 кОм4754.7 мОм
5125.1 кОм51351 кОм514510 кОм5155.1 мОм
5625.6 кОм56356 кОм564560 кОм5655.6 мОм
6226.2 кОм62362 кОм624620 кОм6256.2 мОм
6826.8 кОм68368 кОм684680 кОм6856.8 мОм
7527.5 кОм75375 кОм754750 кОм7557.5 мОм
8228.2 кОм82382 кОм824820 кОм8158.2 мОм
9129.1 кОм91391 кОм914910 кОм9159.1 мОм

Приобрести SMD резисторы недорого и без лишних заморочек всегда можно на Aliexpress, однако надо обращать внимание на отзывы, поскольку всегда существует риск попасть на недобросовестного продавца.

Что такое SMD-резистор – внутреннее устройство

Данный прибор состоит из керамической подложки с нанесенным на нее резистивным слоем из определенного материала и контактных площадок, а также защитного покрытия (полимер, смола, стекло). Сопротивление слоя зависит от типа материала и его толщины. Разные составляющие элементы могут быть выполнены из хрома, никеля, олова, оксидов рутения, серебра или палладия, а также различных сплавов.

В конструкцию СМД-резистора входят:

  • Подложка, изготовленная из диэлектрика с хорошей теплопроводностью – оксида алюминия.
  • Резистивный слой – тонкая металлическая (хромовая) или оксидная пленка (оксид рутения) толщиной до 10 мкм. Материал резистивного слоя имеет низкий ТКС, обеспечивающий стабильность параметров при изменении температуры и возможность изготавливать прецизионные резисторы. Для изготовления деталей номинальным сопротивлением менее 100 Ом для резистивного слоя используется константан. Резистивный элемент определяет большинство электрических свойств SMD-резистора.
  • Контактные площадки. Их формируют из нескольких слоев. Внутренний слой изготавливают из драгметаллов – палладия или серебра. Промежуточный слой – никелевый, наружный – свинцово-оловянный. Использование этих материалов обеспечивает идеальную связанность слоев, которая определяет надежность контактов и уровень шумов.

Состав резистивного слоя, характер его обработки, технология нанесения на подложку чаще всего являются ноу-хау производителя и держатся в строжайшей тайне.

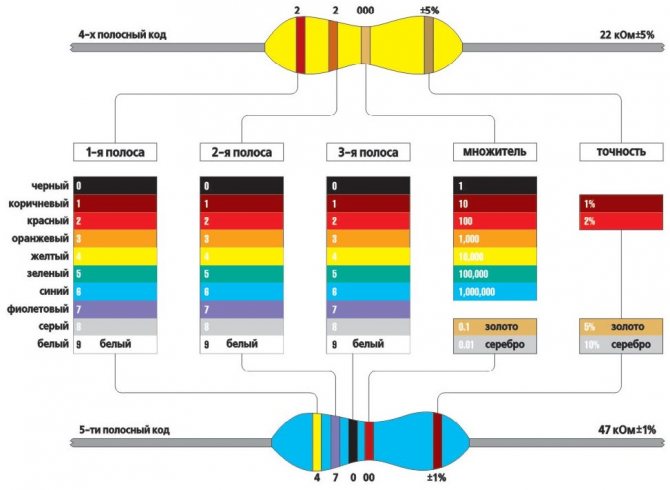

Цветовая маркировка резисторов

С одной стороны, разноцветные полоски (или кольца), присутствующие на деталях, сделали процесс заводской маркировки более простым. С другой — это нередко путает начинающих радиолюбителей.

Впрочем, разобраться при желании можно. Достаточно один раз понять принцип цветовой маркировки и дальше никаких проблем не возникнет.

Прежде чем приступать к «расшифровке» резистора, необходимо спозиционировать его перед глазами таким образом, чтобы цветные кольца располагались с левой стороны.

Обратите внимание: золотистые или серебряные полоски при «расшифровке» обычно не учитываются. Их мы просто пропускаем.

Далее считывает номер по полоскам:

  • 0 — черный;
  • 1- коричневый ;
  • 2 — Красный ;
  • 3 — Оранжевый ;
  • 4 — Желтый ;
  • 5 — Зеленый ;
  • 6 — Синий ;
  • 7 — Фиолетовый ;
  • 8 — Серый ;
  • 9 — Белый.

Третья цветная полоска на резисторе отвечает за количество нулей, которые надо добавить к полученному значению. Для этого вам потребуется табличка, в которой прописаны значения для каждого конкретного цвета.

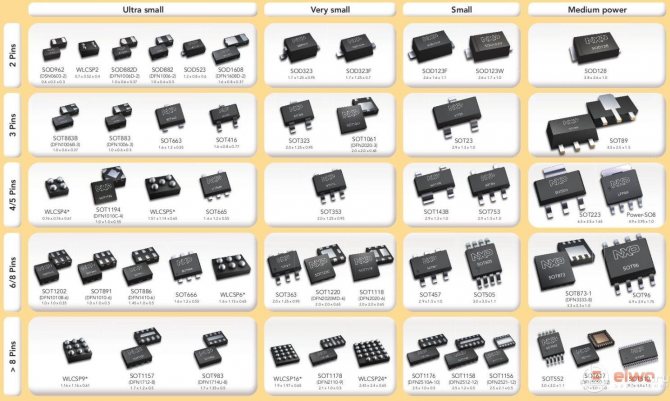

Названия и виды корпусов SMD-резисторов могут отличаться. Например, условное обозначение в квадратных скобках используется в соответствии с принятыми нормами комитета инженерной стандартизации JEDEC (США), а фигурные скобки относятся уже к JEITA (Япония).

Также иногда могут встречаться обозначения, заключенные в круглые скобки — так обычно обозначаются корпуса резисторов, которые принимаются за стандарт в той или иной компании.

2 вывода3 вывода4 вывода5 выводов6 выводов>8 выводов
smcj [do214ab] 7,0х6,0х2,6ммd2pak [to263] 9,8х8,8х4,0ммmbs [to269aa] 4,8х3,9х2,5ммd2pak5 [to263-5] 9,8х8,8х4,0ммmlp2x3 [mo229] (dfn2030-6) (lfcsp6) 3,0х2,0х0,75ммtssop8 [mo153] 4,4х3,0х1,0мм
smbj [do214aa] 4,6х3,6х2,3ммdpak [to252aa] 6,6х6,1х2,3ммsop4 4,4х4,1х2,0ммdpak5 [to252-5] 6,6х6,1х2,3ммssot6 [mo193] 3,0х1,7х1,1ммchipfet 3,05х1,65х1,05мм
(gf1) [do214ba] 4,5х1,4х2,5мм(smpc) [to277a] 6,5х4,6х1,1ммssop4 4,4х2,6х2,0ммsot223-5 6,5х3,5х1,8ммdfn2020-6 [sot1118] (wson6 | llp6) 2,0х2,0х0,75ммtdfn8 (wson8) (lfcsp8) 3,0х3,0х0,9мм
smaj [do214ac] 4,5х2,6х2,0ммsot223 [to261aa] {sc73} 6,5х3,5х1,8ммsot223-4 6,5х3,5х1,8ммmo240 (pqfn8l) 3,3х3,3х1,0ммsot23-6 [mo178ab] {sc74} 2,9х1,6х1,1мм(mlf8) 2,0х2,0х0,85мм
sod123 [do219ab] 2,6х1,6х1,1ммsot89 [to243aa] {sc62} 4,7х2,5х1,7ммsot143 2,9х1,3х1,0ммsot89-5 4,5х2,5х1,5ммtsot6 [mo193] 2,9х1,6х0,9ммmsop8 [mo187aa] 3,0х3,0х1,1мм
sod123f 2,6х1,6х1,1ммsot23f 2,9х1,8х0,8ммsot343 2,0х1,3х0,9ммsot23-5 [mo193ab|mo178aa] {sc74a} (tsop5/sot753) 2,9х1,6х1,1ммsot363 [mo203ab|ttsop6] {sc88|sc70-6} (us6) 2,0х1,25х1,1ммvssop8 3,0х3,0х0,75мм
sod110 2,0х1,3х1,6ммsot346 [to236aa] {sc59a} (smini) 2,9х1,5х1,1ммsot543 1,6х1,2х0,5ммsct595 2,9х1,6х1,0ммsot563f {sc89-6|sc170c} [sot666] 1,6х1,2х0,6ммsot23-8 2,9х1,6х1,1мм
sod323 {sc76} 1,7х1,25х0,9ммsot23 [to236ab] 2,9х1,3х1,0мм(tsfp4-1) 1,4х0,8х0,55ммsot353 [mo203aa] {sc88a|sc70-5} (tssop5) 2,0х1,25х0,95ммsot886 [mo252] (xson6/mp6c) 1,45х1,0х0,55ммsot765 [mo187ca] (us8) 2,0х2,3х0,7мм
sod323f {sc90a} 1,7х1,25х0,9ммdfn2020 (sot1061) 2,0х2,0х0,65мм(tslp4) 1,2х0,8х0,4ммsot553 (sot665|esv) {sc107} 1,6х1,2х0,6ммwlcsp6 1,2х0,8х0,4ммusoic10 (rm10|micro10) 3,0х3,0х1,1мм
dfn1608 (sod1608) 1,6х0,8х0,4ммsot323 {sc70} (usm) 2,0х1,25х0,9ммdfn4 1,0х1,0х0,6ммsot1226 (x2son5) 0,8х0,8х0,35ммtdfn10 (vson10|dfn10) 3,0х3,0х0,9ммsod523f {sc79} 1,2х0,8х0,6ммsot523 (sot416) {sc75a} 1,6х0,8х0,7мм(dsbga4|wlcsp) 0,75х0,75х0,63мм(wson10) 3,0х3,0х0,8ммsod822 (tslp2) 1,0х0,6х0,45ммsot523f (sot490) {sc89-3} 1,6х0,8х0,7ммmsop10 [mo187da] 2,9х2,5х1,1ммdfn1412 {sot8009} 1,4х1,2х0,5мм(uqfn10) 1,8х1,4х0,5ммsot723 {sc105aa} (tsfp-3) 1,2х0,8х0,5ммbga9 (9pin flip-chip) 1,45х1,45х0,6ммdfn1110 {mo340ba} (sot8015) 1,1х1,0х0,5ммsot883 {sc101} (tslp3-1) 1,0х0,6х0,5ммsot1123 0,8х0,6х0,37мм

Характеристики

Такие миниатюрные резисторы прекрасно подходят для поверхностного монтажа. Маркировка позволяет узнать типоразмер, мощность и сопротивление изделия.

Читайте также:  Разделительный трансформатор 220В/220В, 380В/220В, 380В/380В, 220В/12В

По форме СМД-резисторы бывают прямоугольными, квадратными, круглыми, овальными, профиль – низкий. Низкопрофильные элементы размещаются на плате очень компактно и существенно экономят полезную площадь.

SMD-резисторы классифицируют по ряду параметров, таких как:

  • Номинальное сопротивление
    . Эта величина измеряется при определенных параметрах внешней среды, важнейшим из которых является температура. Обычно номинальным считается сопротивление, измеренное при температуре +20 °C и нормальном атмосферном давлении.
  • Допуск на номинальное сопротивление
    . Возможные допуски – от 0,05 до +5 %. Наиболее популярные и доступные по цене детали с допусками +/-1 % и +/-5 %. Более точные модели приходится предварительно заказывать, и стоят они значительно дороже менее точных аналогов.
  • Температурный коэффициент изменения сопротивления (ТКС)
    . Этот параметр характеризует обратимое относительное изменение сопротивления детали при колебании температуры на 1 °C. Температурные изменения детали возможны из-за перепадов температуры окружающей среди или саморазогрева резистора. Единица измерения этой величины – ppm. Современные SMD-резисторы производят с ТКС, значение которого находится в пределах +/-5…+/-200 ppm. Если для составления схемы используются детали одного производителя, то значения их номинальных сопротивлений и ТКС ближе друг к другу, чем это отражено в паспорте на каждую деталь. Поэтому использование деталей одного производителя позволяет улучшить точность схемы как при постоянной температуре, так и при ее изменениях.
  • Мощность рассеивания
    . Этот параметр зависит от размера, его определяют по таблице.

Размеры корпусов SMD деталей

Резисторы СМД

ТИП:Расшифровка Типа:
SRResistor Chip Чип резистор
Размер (дюймы)Размер (мм)Толщина компонентаШирина лентыШаг компонента в лентеКол-во в стандартной упаковке (180 мм/7 дюймов) лента бумажнаяКол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая
0100504020.12 мм ± 0.028 мм2 мм20000–
020106030.23 мм ± 0.038 мм2 мм15000–
040210050.35 мм ± 0.058 мм2 мм10000–
060316080.45 мм ± 0.18 мм4 мм5000–
080520120.55 мм ± 0.18 мм4 мм5000–
120632160.55 мм ± 0.158 мм4 мм5000–
121032250.55 мм ± 0.158 мм4 мм50004000
201050250.55 мм ± 0.158/12 мм4/8 мм–4000
251263320.55 мм ± 0.1512 мм4/8 мм–4000/2000
ТИП:Расшифровка Типа:
SRМMelf Resistor Melf резистор (круглый)
Размер (дюймы)ИмяРазмер компонентаШирина лентыШаг компонента в лентеКол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая
0604–1.6 мм Х 1.0 мм8 мм4 мм3000
0805Micro2.2 мм Х 1.1 мм8 мм4 мм3000
1206Mini3.2 мм Х 1.6 мм8 мм4 мм3000
1406Mini3.5 мм Х 1.4 мм8 мм4 мм3000
2308Melf5.9 мм Х 2.2 мм12 мм4 мм1500

Конденсаторы СМД

ТИП:Расшифровка Типа:
SCCeramic Chip Capacitor Керамический чип конденсатор
Размер (дюймы)Размер (мм)Толщина компонентаШирина лентыШаг компонента в лентеКол-во в стандартной упаковке (180 мм/7 дюймов) лента бумажнаяКол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая
0100504020.2 мм ± 0.038 мм2 мм20000–
020106030.3 мм ± 0.038 мм2 мм15000–
040210050.5 мм ± 0.18 мм2 мм10000–
060316080.8 мм ± 0.18 мм4 мм4000–
080520120.6 – 1.25 мм8 мм4 мм40003000
120632160.6 – 1.25 мм8 мм4 мм40003000
121032251.25 мм – 1.5 мм8 мм4 мм–3000
181245322 мм (Макс.)12 мм8 мм–1000
222556642 мм (Макс.)12 мм8 мм–1000

Конденсаторы танталовые СМД

ТИП:Расшифровка Типа:
SDMolded Tantalum Танталовый конденсатор (полярный компонент)
Размер (дюймы)КодТолщина компонентаРазмер компонентаШирина лентыШаг компонента в лентеКол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая
3216A1.6 мм3.2 мм Х 1.6 мм8 мм4 мм2000
3528B1.9 мм3.5 мм Х 2.8 мм8 мм4 мм2000
6032C2.5 мм6.0 мм Х 3.2 мм12 мм8 мм500
7343D2.8 мм7.3 мм Х 4.3 мм12 мм8 мм500
1608J0.8 мм1.6 мм Х 0.8 мм8 мм4 мм4000
2012P/R1.2 мм2.0 мм Х 1.2 мм8 мм4 мм2500/3000

Конденсаторы электролитические СМД

ТИП:Расшифровка Типа:
SEAluminum Capacitor Алюминиевый конденсатор (полярный компонент)
Диаметр корпусаВысота корпусаШирина лентыШаг компонента в лентеКол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковаяКол-во в стандартной упаковке (330 мм/13 дюймов) лента пластиковая
3 мм5.5 мм12 мм8 мм1002000
4 мм5.5 мм12 мм8 мм1002000
5 мм5.5 мм12 мм12 мм1001000
6.3 мм5.5 мм16 мм12 мм1001000
8 мм6 мм16 мм12 мм1001000
8 мм10 мм24 мм16 мм100500
10 мм10 мм24 мм16 мм100300 – 500
10 мм14 – 22 мм32 мм20 мм–250 – 300
12.5 мм14 мм32 мм24 мм–200 – 250
12.5 мм17 мм32 мм24 мм–150 – 200
12.5 мм22 мм32 мм24 мм–125 – 150
16 мм17 мм44 мм28 мм–125 – 150
16 мм22 мм44 мм28 мм–75 – 100
18 мм17 мм44 мм32 мм–125 – 150
18 мм22 мм44 мм32 мм–75 – 100
20 мм17 мм44 мм36 мм–50

Транзисторы СМД

ТИП:Расшифровка Типа:
SOTSOT Transistor SOT транзистор
Тип корпусаКоличество выводовШирина лентыШаг компонента в лентеРазмер корпуса A (мм)Размер корпуса B (мм)Размер корпуса S (мм)Высота корпуса H (мм)Кол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая
SOT72338 мм4 мм1.20.81.20.58000
SOT34638 мм4 мм2.91.62.81.13000
SOT32338 мм4 мм2.01.252.10.93000
SOT41638 мм4 мм1.60.81.60.73000
SOT523F38 мм4 мм1.60.81.60.73000
SOT2338 мм4 мм2.91.32.40.953000
SOT23-558 мм4 мм2.91.62.81.13000
SOT23-668 мм4 мм2.91.62.81.13000
SOT89312 мм8 мм4.52.54.01.51000
SOT14348 мм4 мм2.91.62.80.953000
SOT223316 мм8 мм6.53.67.01.62500
SOT32338 мм4 мм2.01.252.10.93000
SOT34348 мм4 мм2.01.252.10.93000
SOT35358 мм4 мм2.01.252.10.93000
SOT36368 мм4 мм2.01.252.10.93000
SOT23-888 мм4 мм2.91.62.91.23000

Транзисторы мощные СМД

ТИП:Расшифровка Типа:
DPAKDPAK Transistor DPAK транзистор
Тип корпусаКоличество выводовШирина лентыШаг компонента в лентеРазмер корпуса L (мм)Размер корпуса W (мм)Высота корпуса H (мм)Размер корпуса S (мм)Кол-во в стандартной упаковке (330 мм/13 дюймов) лента пластиковая
DPAK316 мм8 мм66.52.3102500
D2PAK324 мм16 мм9.2104.415500 – 800
D2PAK-5524 мм16 мм9.2104.415500 – 800
D2PAK-7724 мм16 мм9.2104.415500 – 800
D3PAK324 мм24 мм14164.718.8500

Диоды MELF СМД

ТИП:Расшифровка Типа:
SODSOD, SM, Melf Diode/Rectifier SOD, SM, Melf диоды (круглые)
Тип компонентаРазмер компонента (диметр Х длинна)Ширина лентыШаг компонента в лентеКол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая
MiniMELF/SOD-80 (LL34)1.6 мм Х 3.5 мм8 мм4 мм2500
MELF (LL35/LL41)2.5 мм Х 5.0 мм12 мм4 мм1500
MELF (SM1)2.5 мм Х 5.0 мм12 мм4 мм1750

Диоды SOD СМД

ТИП:Расшифровка Типа:
SMRectangular Diode Gull Wing Lead Квадратный диод – выводы «ласточкин хвост»
Тип корпусаШирина лентыШаг компонента в лентеРазмер корпуса L (мм)Размер корпуса W (мм)Высота корпуса H (мм)Размер корпуса S (мм)Размер корпуса B (мм)Кол-во в стандартной упаковке (170 мм/7 дюймов) лента пластиковая
SOD9238 мм2 мм0.80.60.41.00.28000
SOD7238 мм2 мм1.00.60.51.40.38000
SOD5238 мм4 мм1.20.80.61.60.33000
SOD3238 мм4 мм1.71.250.72.50.33000
SOD1238 мм4 мм2.71.51.33.60.73000
DO215AC12 мм4 мм4.32.62.26.11.41800
DO215AA12 мм8 мм4.33.62.36.22.01000
DO215AB16 мм8 мм7.06.02.31 03.0900

Диоды SM СМД

ТИП:Расшифровка Типа:
SMRectangular Diode C-Bend Lead (Modified J-Lead) Квадратный диод C – вывод (J-вывод)
Тип корпусаШирина лентыШаг компонента в лентеРазмер корпуса L (мм)Размер корпуса W (мм)Высота корпуса H (мм)Размер корпуса S (мм)Размер корпуса B (мм)Кол-во в стандартной упаковке (170 мм/7 дюймов) лента пластиковая
SMAJ12 мм4 мм4.32.62.25.01.51800
SMBJ12 мм8 мм4.33.62.35.42.0750
SMCJ16 мм8 мм7.06.02.38.03.0850

Технология поверхностного монтажа SMD-резисторов

Монтаж поверхностных резисторов в любительских мастерских осуществляется с помощью фена, а в производственных условиях происходит в специальных печах.

Этапы монтажа деталей на плату в серийном и массовом производстве:

  • На плате размещают небольшие прокладки из серебра или золота, свинцово-оловянные пластины, на которых будут закрепляться SMD-компоненты.
  • С помощью машины на подготовленные монтажные площадки наносится паяльная паста и смесь, состоящая из флюса и припоя.
  • После подготовки печатной платы в устройство (Pick-машину) подаются компоненты в лотках, на рулонах ленты или в трубках. Затем машины размещают их на плате. Производительность оборудования может достигать 60 000 элементов в час.
  • Собранная плата поступает в печь с температурой, достаточной для расплавления припоя.
  • После извлечения из печи платы охлаждают и очищают от рассеянных частиц припоя.

Качество проверяют визуальным осмотром, в ходе которого определяют отсутствующие детали и степень очистки.

Разработка и внедрение технологии поверхностного монтажа (SMT) позволили автоматизировать процесс сборки плат и ускорить его, сделать проще, дешевле и эффективней. На практике может встречаться гибрид технологий поверхностного и сквозного монтажа.

Применение резисторов поверхностного монтажа положительно сказывается на массе и размерах радиоэлектронных устройств, на их частотных параметрах.

Таблица кодировок планарных SMD деталей

Указаны первые 2 символа чип-элемента. Нажав на них вы попадёте на страницу с другой таблицей, где приводятся различные варианты остальных символов с кратким обозначением функций и параметров для каждого.

000102030405060708090A0B0C0D0E0F0G0H0I0J0K0L0M0N0P0Q0R0S0T0U0V0W0X0Y0Z
101112131415161718191A1B1C1D1E1F1G1H1I1J1K1L1M1N1P1Q1R1S1T1U1V1W1X1Y1Z
202122232425262728292A2B2C2D2E2F2G2H2I2J2K2L2M2N2P2Q2R2S2T2U2V2W2X2Y2Z
303132333435363738393A3B3C3D3E3F3G3H3I3J3K3L3M3N3P3Q3R3S3T3U3V3W3X3Y3Z
404142434445464748494A4B4C4D4E4F4G4H4I4J4K4L4M4N4P4Q4R4S4T4U4V4W4X4Y4Z
505152535455565758595A5B5C5D5E5F5G5H5I5J5K5L5M5N5P5Q5R5S5T5U5V5W5X5Y5Z
606162636465666768696A6B6C6D6E6F6G6H6I6J6K6L6M6N6P6Q6R6S6T6U6V6W6X6Y6Z
707172737475767778797A7B7C7D7E7F7G7H7I7J7K7L7M7N7P7Q7R7S7T7U7V7W7X7Y7Z
808182838485868788898A8B8C8D8E8F8G8H8I8J8K8L8M8N8P8Q8R8S8T8U8V8W8X8Y8Z
909192939495969798999A9B9C9D9E9F9G9H9I9J9K9L9M9N9P9Q9R9S9T9U9V9W9X9Y9Z
A0A1A2A3A4A5A6A7A8A9AAABACADAEAFAGAHAIAJAKALAMANAPAQARASATAUAVAWAXAYAZ
B0B1B2B3B4B5B6B7B8B9BABBBCBDBEBFBGBHBIBJBKBLBMBNBPBQBRBSBTBUBVBWBXBYBZ
C0C1C2C3C4C5C6C7C8C9CACBCCCDCECFCGCHCICJCKCLCMCNCPCQCRCSCTCUCVCWCXCYCZ
D0D1D2D3D4D5D6D7D8D9DADBDCDDDEDFDGDHDIDJDKDLDMDNDPDQDRDSDTDUDVDWDXDYDZ
E0E1E2E3E4E5E6E7E8E9EAEBECEDEEEFEGEHEIEJEKELEMENEPEQERESETEUEVEWEXEYEZ
F0F1F2F3F4F5F6F7F8F9FAFBFCFDFEFFFGFHFIFJFKFLFMFNFPFQFRFSFTFUFVFWFXFYFZ
G0G1G2G3G4G5G6G7G8G9GAGBGCGDGEGFGGGHGIGJGKGLGMGNGPGQGRGSGTGUGVGWGXGYGZ
H0H1H2H3H4H5H6H7H8H9HAHBHCHDHEHFHGHHHIHJHKHLHMHNHPHQHRHSHTHUHVHWHXHYHZ
I0I1I2I3I4I5I6I7I8I9IAIBICIDIEIFIGIHIIIJIKILIMINIPIQIRISITIUIVIWIXIYIZ
J0J1J2J3J4J5J6J7J8J9JAJBJCJDJEJFJGJHJIJJJKJLJMJNJPJQJRJSJTJUJVJWJXJYJZ
K0K1K2K3K4K5K6K7K8K9KAKBKCKDKEKFKGKHKIKJKKKLKMKNKPKQKRKSKTKUKVKWKXKYKZ
L0L1L2L3L4L5L6L7L8L9LALBLCLDLELFLGLHLILJLKLLLMLNLPLQLRLSLTLULVLWLXLYLZ
M0M1M2M3M4M5M6M7M8M9MAMBMCMDMEMFMGMHMIMJMKMLMMMNMPMQMRMSMTMUMVMWMXMYMZ
N0N1N2N3N4N5N6N7N8N9NANBNCNDNENFNGNHNINJNKNLNMNNNPNQNRNSNTNUNVNWNXNYNZ
P0P1P2P3P4P5P6P7P8P9PAPBPCPDPEPFPGPHPIPJPKPLPMPNPPPQPRPSPTPUPVPWPXPYPZ
Q0Q1Q2Q3Q4Q5Q6Q7Q8Q9QAQBQCQDQEQFQGQHQIQJQKQLQMQNQPQQQRQSQTQUQVQWQXQYQZ
R0R1R2R3R4R5R6R7R8R9RARBRCRDRERFRGRHRIRJRKRLRMRNRPRQRRRSRTRURVRWRXRYRZ
S0S1S2S3S4S5S6S7S8S9SASBSCSDSESFSGSHSISJSKSLSMSNSPSQSRSSSTSUSVSWSXSYSZ
T0T1T2T3T4T5T6T7T8T9TATBTCTDTETFTGTHTITJTKTLTMTNTPTQTRTSTTTUTVTWTXTYTZ
U0U1U2U3U4U5U6U7U8U9UAUBUCUDUEUFUGUHUIUJUKULUMUNUPUQURUSUTUUUVUWUXUYUZ
V0V1V2V3V4V5V6V7V8V9VAVBVCVDVEVFVGVHVIVJVKVLVMVNVPVQVRVSVTVUVVVWVXVYVZ
W0W1W2W3W4W5W6W7W8W9WAWBWCWDWEWFWGWHWIWJWKWLWMWNWPWQWRWSWTWUWVWWWXWYWZ
X0X1X2X3X4X5X6X7X8X9XAXBXCXDXEXFXGXHXIXJXKXLXMXNXPXQXRXSXTXUXVXWXXXYXZ
Y0Y1Y2Y3Y4Y5Y6Y7Y8Y9YAYBYCYDYEYFYGYHYIYJYKYLYMYNYPYQYRYSYTYUYVYWYXYYYZ
Z0Z1Z2Z3Z4Z5Z6Z7Z8Z9ZAZBZCZDZEZFZGZHZIZJZKZLZMZNZPZQZRZSZTZUZVZWZXZYZZ

Трехзначная нумерация резисторов с допуском 1%

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием трехзначной нумерации. Первые два символа – цифры, указывающие значение сопротивления в Омах, взятые из нижеприведенной таблицы. Последний символ — буква, указывающая значение множителя: S=0.1; R=1; B=10; C=100; D=1000; E=10000; F=100000. Например, маркировка 28C означает, что резистор имеет номинал 191×100 Ом = 19.1 КОм.

= 19.1 КОм
КодЗначениеКодЗначениеКодЗначениеКодЗначение
01100251784931673562
02102261825032674576
03105271875133275590
04107281915234076604
05110291965334877619
06113302005435778634
07115312055536579649
08118322105637480665
09121332155738381681
10124342215839282698
11127352265940283715
12130362326041284732
13133372376142285750
14137382436243286768
15140392496344287787
16143402556445388806
17147412616546489825
18150422676647590845
19154432746748791866
20158442806849992887
21162452876951193909
22165462947052394931
23169473017153695953
24174483097254996976

Онлайн-калькулятор маркировки цветных резисторов

Из за миниатюрных размеров маломощных резисторов и для облегчения читаемости была введена цветная маркировка резисторов, нанесенная на них в виде 3, 4 или 5 полос (колец). Для использования калькулятора, резистор необходимо положить таким образом, чтобы ближайшая к выводу резистора полоса располагаласть слева или расположить слева самую широкую полосу, которая при определения номинала всегда является первой.

Номинал сопротивления всегда определяется по первым трем полосам. Первые две полосы маркировки — это цифры, а третья — множитель. Четвертое кольцо показывает допустимую погрешность точности сопротивления от номинального значения резистора.

Резисторы с точностью до 20 % маркируют тремя кольцами, с точностью 10 % и 5 % — четырьмя, для всех остальных более точных применяют маркировку пятью или шестью кольцами.

Для определения номинала резистора при помощи нашего онлайн-калькулятора, необходимо выбрать цвета всех колец — программа автоматически определит и покажет номинал.

Ваш браузер не поддерживает canvas элементы.

Читайте также:  2.1.        Три основные схемы усилителей на транзисторах
Кольцо 1Кольцо 1Кольцо 2МножительДопуск в %

Резисторы мощностью 2Вт сопротивлением меньше 0,01Ома

0,001Ом ± 1%±50 ppm/°C2 ВтLR2512-22 R001 F2
25120,005Ом ± 1%±25 ppm/°C2 ВтLR2512-22 R005 F4
25120,01Ом ± 1%±15 ppm/°C2 ВтLR2512-22 R010 F2
25120,025Ом ± 2%±15 ppm/°C2 ВтLR2512-FMF25GPJR025
25120,05Ом ± 1%±15 ppm/°C2 ВтLR2512-22 R050 F4
Цены в формате .pdf, .xls

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 2000 штук LR2512

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Вам также может быть интересно
резисторы
Распиновка и маркировка советских радиодеталей
Цветовая маркировка резистора цветными полосками.
где применяется делитель тока
устройтво плоского конденсатора и обозначение на схеме
SMD резисторы 1206, 0805, 0603 внешний вид.
предельно допустимое напряжение
Для любых предложений по сайту: [email protected]
