Калькулятор цветовой маркировки резисторов (Онлайн)


Основное предназначение резисторов – преобразование силы тока в напряжение или выполнение обратного процесса, ограничения показателя силы тока, поглощение электрической энергии. Используется практически во всех сложных электрических схемах, поэтому следует обратить внимание на цветовую маркировку.

Из-за небольших размеров, резисторы редко имеют маркировку в виде цифрового или буквенного значения. Чаще всего проводится нанесение цветов, которые определяют все основные качества. Для того, чтобы правильно подобрать резистор, следует знать особенности нанесения цветных точек или линий.

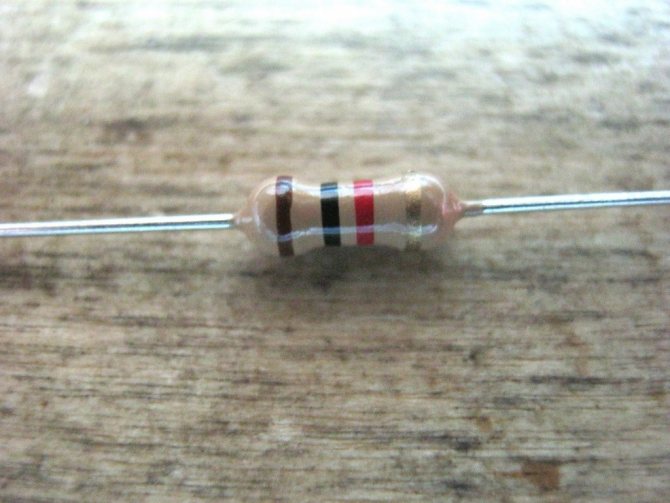

Маркировка резисторов

Как вы уже поняли, резисторы, являясь элементарными компонентами электроники, обеспечивают ограничение токов и снижение напряжения. Это позволяет, например, работать на светодиодах с питающим напряжением.

Но омические сопротивления неизбежны не только в источниках питания, но и при обработке аудио и видеосигналов, а также в цифровых технологиях . Если говорить коротко, то электрическое сопротивление можно найти почти в каждом электронном устройстве. Поэтому неудивительно, что сами приборы бывают самых разных конструкций, при этом, вне зависимости от конструкций, они должны иметь соответствующую маркировку.

И вот для того, чтобы маркировка не выглядела для кого-то чем-то сложным и непонятным, придумали калькулятор для определения сопротивления.

Нестандартная маркировка импортных резисторов

Несмотря на принятые правила цветной маркировки, некоторые компании используют свои стандарты. К ним можно отнести:

  1. Philips – производитель бытовой и промышленной электроники, который ввел некоторые свои стандарты в область маркировки резисторов. Так можно отметить, что цвета компания использует не только для обозначения основных характеристик, но и для отображения о технологии производства и свойствах компонентов. Для этого сам корпус окрашивается в определенный цвет, а кольца располагаются в определенном порядке друг относительно друга.
  2. CGW и Panasonic также ввели свои правила маркировки. Так эти производители проводят нанесение информации об особых свойствах резистора.

Практически все производители в мире приняли установленные правила, что позволяет упростить процедуру идентификации номиналов.

В заключение отметим, что кроме цветовой маркировки могут присутствовать буквенно-числовые обозначения. Они наносятся на поверхность довольно крупных вариантов исполнения резисторов и также могут использоваться для выявления рабочих характеристик.

Калькулятор цветовой маркировки резисторов

Безусловно, уникальное устройство, которое легко применяется и эксплуатируется для определения и кодирования электрического сопротивления (что это такое? (символ R) в электротехнике — это мера электрической величины (U), которая необходима для протекания определенного электрического тока (I) через электрический проводник; электрическое сопротивление, например, нагревательной спирали, которая нагревается и испаряет жидкость, выражается в Омах).

Калькулятор устроен настолько “легко”, что позволит найти вам компонент сопротивления в самые кратчайшие сроки.

Как определить сопротивление резистора по цвету?

В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.

Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.

Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.

В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент, тем большее сопротивление.

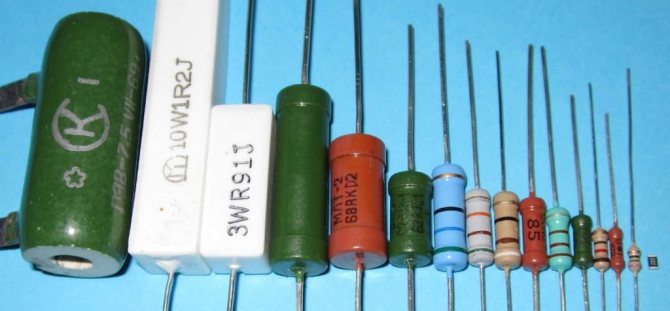

Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.

Почему для калькулятора резисторов требуется цветовой код?

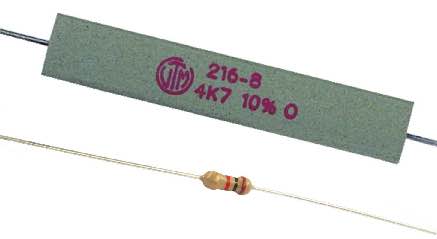

Несмотря на то, что мощные и объемные резисторы можно маркировать без каких-либо проблем, этого нельзя сказать о небольших проводных резисторах.

Из-за нехватки “места” цифры должны быть очень маленькими. Кроме того, при сборке печатных плат всегда следует следить за тем, чтобы маркировка резисторов была читаемой. Ведь, согласитесь, будет очень странно, если вам сначала нужно будет удалить компонент, чтобы затем иметь возможность считывать его электрическое значение.

Во многом из-за этого была введена кодировка с помощью цвета.

Номиналы резисторов.

Сопротивления резисторов не являются произвольными числами. Существуют специальные ряды номиналов, которые представляют из себя значения от 0 до 10. Так вот номиналы резисторов (значения сопротивления) могут иметь величины, которые определяются как значение из соответствующего ряда, умноженное на 10 в целой степени. Рассмотрим основные ряды — E3, E6, E12 и E24:

Цифра в названии ряда означает количество чисел ряда номиналов в диапазоне от 0 до 10. В ряде E3 — три числа — 1.0, 2.2, 4.7, аналогично, и в других рядах. Таким образом, если резистор из ряда E3, то его номинал (сопротивление) может быть равен 1 Ом, 2.2 Ом, 4.7 Ом, 10 Ом, 22 Ом, 47 Ом … 1 КОм … 22 КОм и т. д. Также существуют номинальные ряды Е48, Е96, Е192 — их отличие от рассмотренных нами рядов состоит лишь в том, что допустимых значений еще больше.

На этом заканчиваем нашу статью. Сегодня рассмотрели основные моменты, которые будут важны при работе с резисторами, а в одной из следующих статей продолжим эту тему, и на очереди — переменные резисторы. Следите за обновлениями
