Как подключить водонагреватель к электричеству — ошибки, выбор кабеля, розетки, автоматов.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

• выбор сечения питающего кабеля (зависит от мощности бойлера)

• выбор автоматического выключателя для питания эл.сети бойлера

• выбор розетки

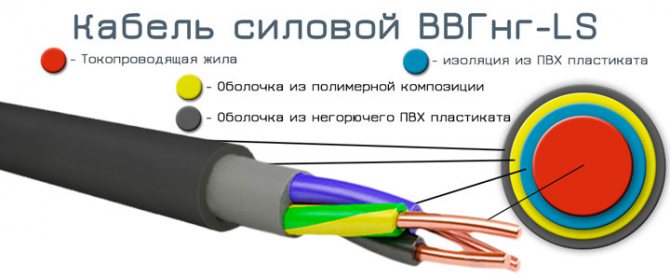

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

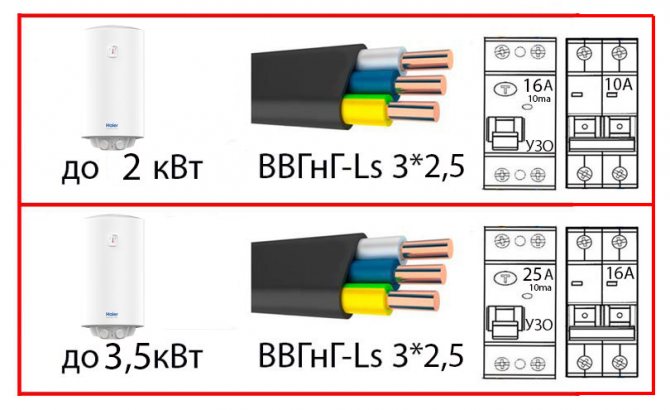

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

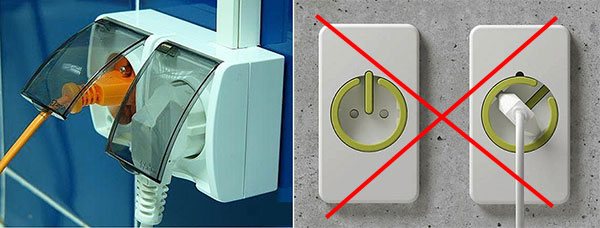

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Если в ней написано, что данный бойлер можно подключать двумя способами

• напрямую

• и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

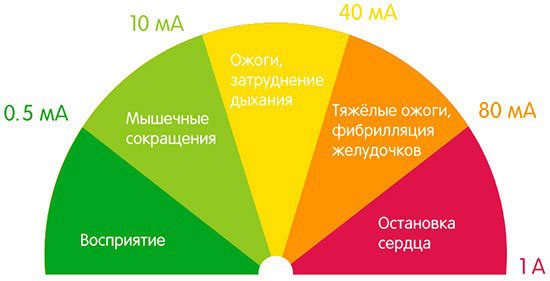

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

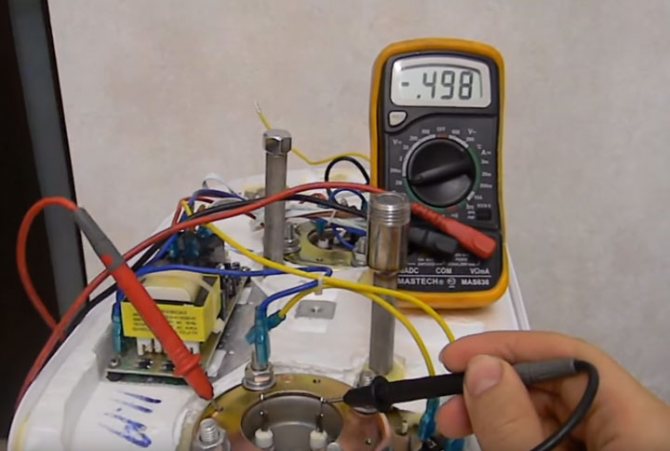

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

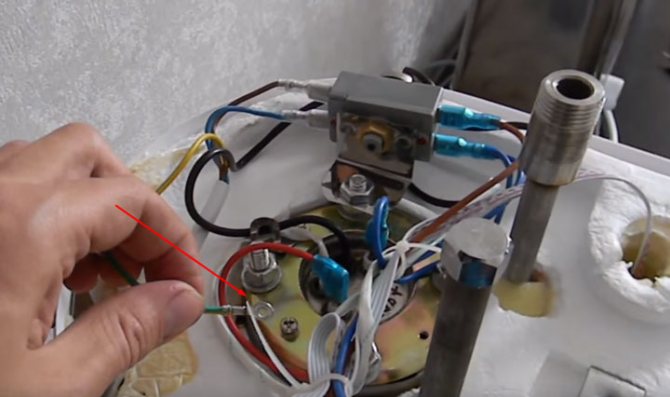

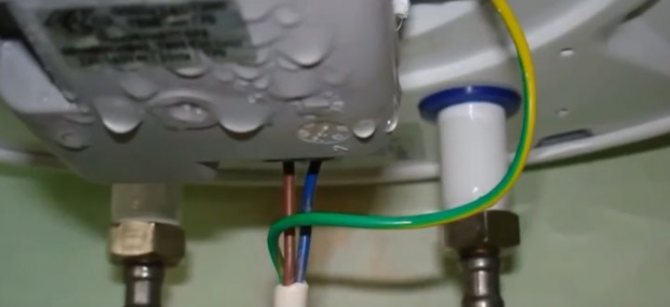

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

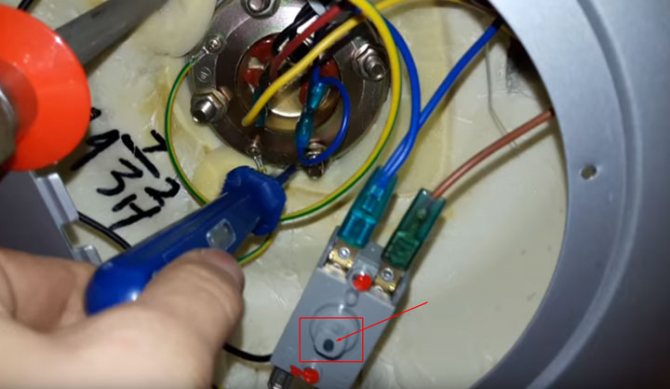

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

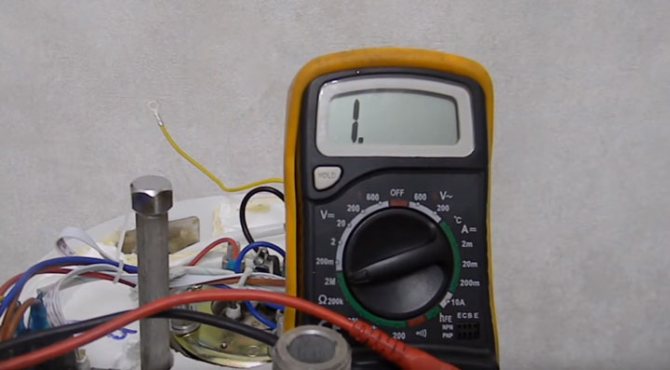

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант

500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

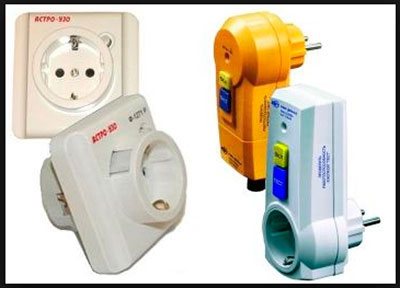

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

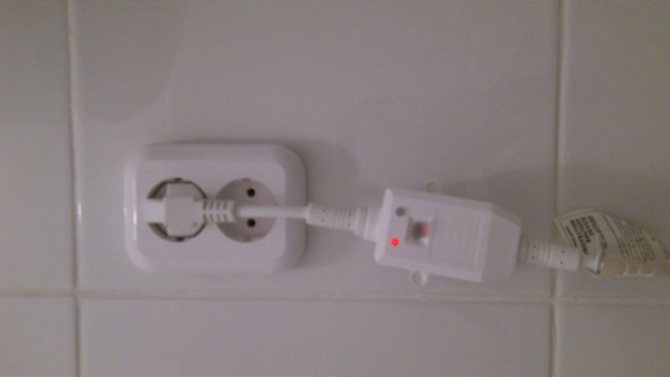

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

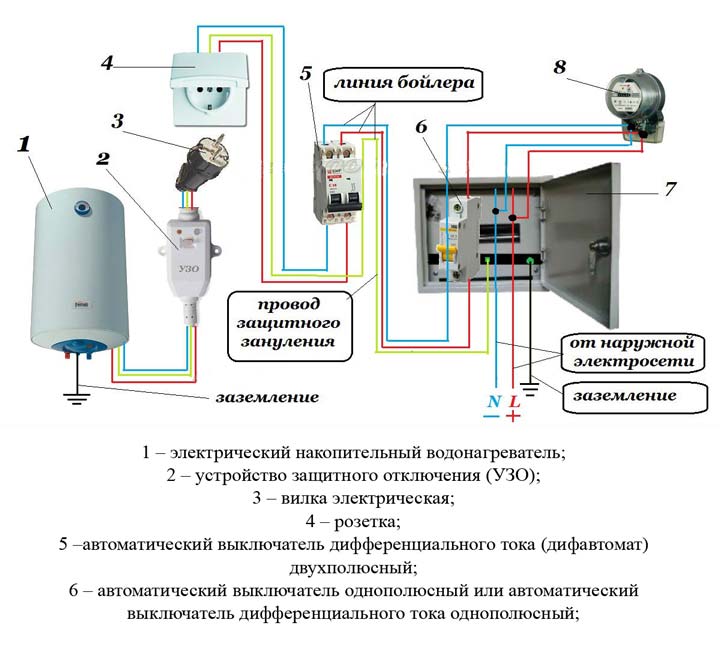

Схема подключения бойлера через розетку:

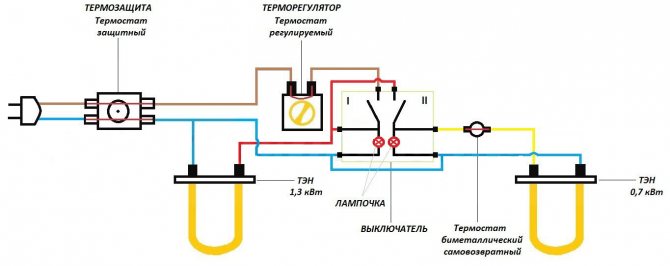

Электрическая схема водонагревателя:

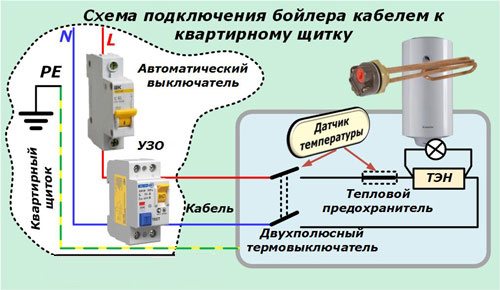

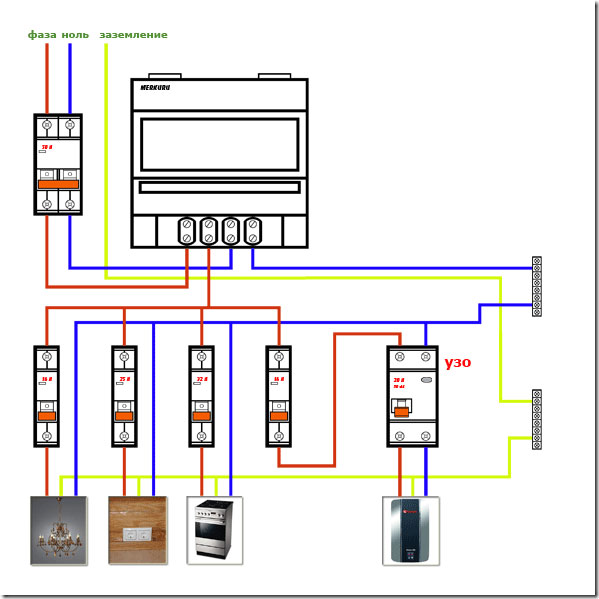

Условная схема без розетки напрямую с щитка:

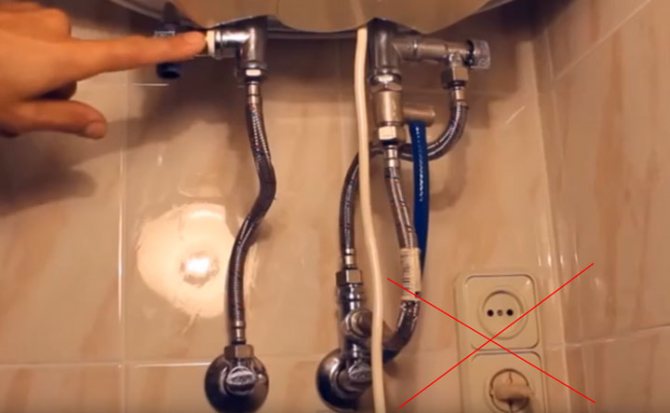

• установка розетки непосредственно под самим бойлером

• частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

• нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

• подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

Основные понятия

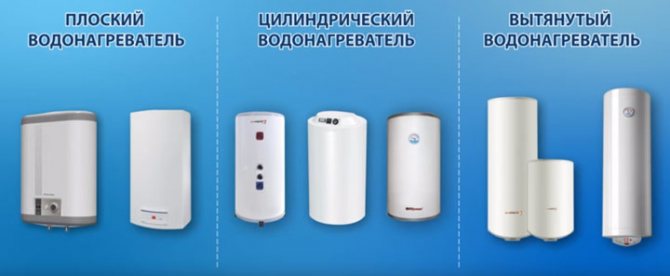

Водонагреватели электрического типа представляют собой устройства, в которых энергия тока превращается в тепловую, а затем передается воде. Условно такие устройства можно разделить на 2 группы:

• Проточные. Вода нагревается в них, проходя сквозь специальные системы с теплыми пластинами или трубами, которые мгновенно отдают ей тепло. Нагреватели проточного типа отличаются большой мощностью.

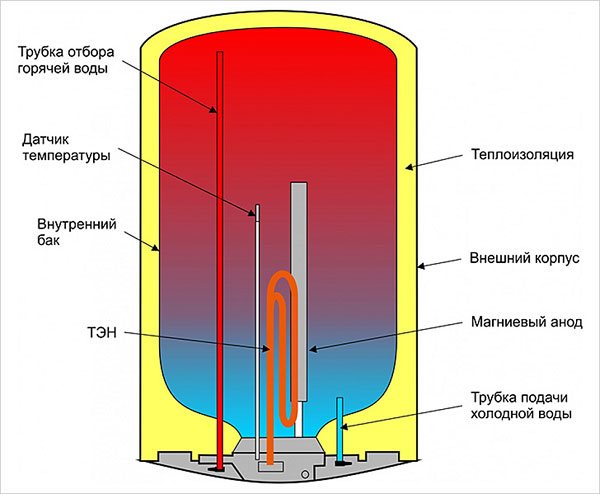

• Накопительные. К ним относится обычный бойлер с ТЭНом, который последовательно греет воду внутри бака.

УЗО для водонагревателя представляет собой специальное устройство, предназначенное для защиты от утечек тока.

Принцип его работы можно описать таким образом:

• Устройство устанавливается непосредственно перед самим нагревателем. Сквозь него проходит весь ток, который и питает механизм.
• Если внутри нагревателя произошла утечка тока, тогда УЗО улавливает ее, после чего срабатывает отключение всей системы. Его работа обеспечивается с помощью специальных датчиков и переключателей.

Следует отметить, что УЗО по принципу работы напоминает автомат, но технически не является им. Оно улавливает даже небольшие колебания тока, которые автоматы не способны проанализировать.

Сегодня подобные механизмы не всегда обеспечивают оптимальный уровень безопасности, поэтому водонагреватель также дополнительно должен оснащаться заземлением. Не следует путать УЗО с дифавтоматом, так как это две разные конструкции. Первый механизм способен улавливать только утечки тока, а второй является более универсальным: дифавтомат также реагирует на короткие замыкания, перегрузки и другие подобные проблемы, при этом «вышибает» электричество.

Причины срабатывания

Технически защитные системы можно не использовать. Однако для водонагревателей они являются обязательными атрибутами. Связано это с тем, что конструкции изготавливаются из металла, а сама вода хорошо проводит ток. Использование водонагревателей без защитных систем недопустимо, так как оно может стать угрозой для жизни человека.

Отключается УЗО по нескольким основным причинам:

• Повреждение изоляции ТЭНа. Именно она защищает всю систему от прохождения тока. Любой пользователь спокойно может мыть руки, не опасаясь поражения электричеством. Однако в старых или некачественных моделях водонагревателей этот элемент может повреждаться. Проверять подобные явления можно только с помощью специальных приборов.
• Утечка тока. Очень часто УЗО выбивает, если поврежден кабель внутри бойлера или непосредственно сам сетевой шнур. Нужно обратить внимание на то, что это может произойти практически в любом проводе. Очень часто непосредственно кабель повреждается изнутри, после чего ток подается уже на металлический корпус. Чтобы найти причину, очень часто требуется разобрать нагреватель и проанализировать ситуацию.

• Не работает механизм отключения. Это очень часто случается с дешевыми изделиями неизвестных фирм. Они могут просто не включаться после нескольких срабатываний.
• Неправильное расположение УЗО. Если прибор подключить не в том месте, тогда он будет анализировать не те токи. В случае поломки нагревателя система не будет обеспечивать защиту человека от утечки тока.

Как выбрать?

УЗО представляют собой универсальные механизмы, которые можно использовать для включения и отключения разных бытовых приборов. Подобрать такой механизм для электрического водонагревателя можно, ориентируясь на некоторые простые правила, речь о которых пойдет ниже:

• Мощность УЗО подбирается на основе аналогичного показателя бытового прибора, который планируется эксплуатировать. Для бойлеров с мощностью не больше 2,3 кВт специалисты рекомендуют устанавливать механизмы, рассчитанные на 10 А. Если этот показатель варьируется в диапазоне 5,5-8 кВт, следует покупать УЗО на 32-40 А. Именно поэтому так важно обращать внимание не только на сам выключатель, но и на подключаемый прибор.
• Ток утечки. Эта характеристика высчитывается на основе показателей рабочего тока. Зачастую на 1 А учитывают 0,4 мА. Если УЗО устанавливают на удаленном расстоянии, желательно прибавлять еще 10 мкА на каждый метр кабеля. Минимизировать это значение легко, если установить прибор непосредственно перед самим водонагревателем.
• Способ монтажа. На рынке представлено несколько вариантов защитных устройств. Самыми распространенными являются УЗО, которые можно крепить на DIN-рейку. Альтернативный вариант — отдельные блоки, позволяющие подключать их сразу в розетку.

Следует обратить внимание на то, что многие современные производители водонагревателей встраивают подобные приборы в свою технику.

Располагаться элементы могут в незаметном месте — под корпусом или внутри сетевого кабеля, поэтому желательно уточнить эту особенность перед покупкой бойлера. Плюсом такой системы является то, что производитель точно рассчитывает все характеристики УЗО под нагреватель определенной мощности.

УЗО не отличаются сложностью, но при этом они могут классифицироваться по нескольким признакам. Приборы делят на следующие разновидности (в зависимости от типа утечки тока):

• Класс А. Применяются для переменных или пульсирующих электрических токов.
• Класс АС. Эти устройства предназначены только для работы с переменным током. Являются одними из самых дешевых и простых моделей, используются во многих квартирах.

• Класс В. Универсальные приборы промышленного назначения. Их можно использовать не только для переменного, но и для постоянного или выпрямленного тока.
• Иногда производители добавляют в маркировку изделий букву S, которая указывает на то, что прибор выключается только через определенный промежуток времени. В быту применять подобные системы вместе с водонагревателями нет необходимости, поэтому здесь они встречаются очень редко.
• Класс G. Эти УЗО похожи на S, однако время их выдержки значительно меньше.

В зависимости от способа разрыва цепи УЗО можно разделить на следующие группы:

• Электронные. Являются относительно недорогими приборами, которые используются в несложных системах. Специалисты не рекомендуют устанавливать их, так как они питаются от электрической сети. Если же пользователь случайно повредит нулевой провод, то прибор просто выйдет из строя. Еще одним недостатком можно считать относительно долгий период срабатывания.
• Электромеханические. Выключатели такого типа не питаются от внешних электрических источников, поэтому они являются более надежными и качественными. Единственным недостатком подобных приборов можно считать только их завышенную цену.

Для чего устанавливать отдельное защитное устройство

Современные жилища буквально насыщены различным оборудованием и бытовой техникой, многие из которых обладают высокой мощностью. В связи с этим существенно возрастает нагрузка на электропроводку, повышается вероятность повреждения и выхода из строя изоляции через определенный период работы. В результате, проводка через поврежденную изоляцию соединяется с землей, а движение тока изменяет свое направление, то есть возникает токовая утечка. Соприкасаясь с опасными местами, человек сам становится проводником и может получить серьезные повреждения.

Современные стиральные машины также относятся к бытовой техники с повышенным энергопотреблением. Максимальную мощность в пределах 3-3,5 кВт они набирают во время работы ТЭНа и нагрева воды. В случае повреждения изоляции, утечка тока тоже может достичь большой величины, опасной для жизни человека. Поэтому специалисты рекомендуют устанавливать отдельное УЗО на линии, питающей стиральную машину. В случае утечки УЗО просто отключит сеть и прекратит подачу напряжения.

Для соединения УЗО с потребителем в единую цепь используется последовательное подключение. Принцип действия прибора основан на измерении и сравнении разницы тока на входе и на выходе. В случае исправности сети она будет иметь нулевое значение. А при утечки, ток на выходе будет отличаться в меньшую сторону ровно на ту величину, которая ушла по другому пути. При достижении величины токовой утечки, на которую установлен прибор, он мгновенно отреагирует и выключит сеть.

Подключение

Получить надежную защиту от утечек можно с помощью УЗО. Однако для этого нужно правильно подключить устройство к основной сети. Осуществляя подобные операции, следует придерживаться нескольких простых правил:

• УЗО следует подключать непосредственно перед самим бойлером. Перед ним монтируют автомат отдельной линии, а затем — счетчик и общий входной автомат для всего дома. Если электрическая линия используется только для конкретного водонагревателя, тогда допускается изменение порядка расположения УЗО и автомата. Однако желательно придерживаться первой схемы.
• Нежелательно между выключателем и бойлером располагать еще несколько дополнительных розеток или подключать другие бытовые приборы. Специалисты рекомендуют для нагревателей использовать отдельные линии. УЗО здесь должно контролировать только бойлер.
• Обязательно дополняйте дом общим УЗО, которое будет контролировать всю сеть. В случае неисправности устройства система отключится другим прибором.

Технически подключить УЗО не составляет труда. На корпусе каждого устройства присутствуют входные и выходные клеммы. К ним подключают нулевой и фазный провода (с помощью специальных зажимов). На выходе применяют также провода, которые уже идут непосредственно к бойлеру или другому нагревателю.

Одной из ошибок считается использование только одного автомата или УЗО. Следует понимать, что эти приборы дополняют друг друга, так как они отвечают за разные угрозы. Их нужно применять в паре.

УЗО для водонагревателя позволяет обеспечить оптимальный уровень безопасности его работы. Если же необходимо получить качественную и надежную систему, то проектирование электрических цепей и установку всех защитных приборов следует доверять только профессионалам.

Еще больше полезной информации об УЗО для водонагревателя вы узнаете в следующем видео.

Как работает УЗО и в чём его необходимость?

Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.

Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.

Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?

В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность. У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.

Нагляднее про принцип работы устройства на видео:

Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.

Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.

Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.

При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.

С потребителем УЗО подключается в одну цепь последовательно, а принцип его действия основывается на измерении разницы входной и выходной токовых величин. В идеале она должна равняться нулю, то есть, какая величина тока зашла, такая и вышла. Как только происходит утечка, на выходе будет уже другое показание, меньшее ровно на величину ушедшего по другому пути тока. Соответственно поменяется измеряемая разница. Как только токовая утечка достигнет величины, на которую рассчитано устройство, оно сразу же среагирует и отключится.

В подключении устройства особых сложностей нет. В схеме сначала идёт автоматический выключатель, после него УЗО, с выходных контактов которого провода отходят к потребителю, то есть питающей розетке на стиральную машину или бойлер.

Зачем водонагревателю необходимо УЗО

Электрический бойлер соединяет в себе воду и электроток, а при малейших неисправностях в водогрейном ТЭНе это прямой путь к возгоранию и электротравмам. Безопасности питания водонагревателя надо уделять особое внимание.

При правильной эксплуатации этот электроприбор полностью отрабатывает свой срок службы, но если при его монтаже допущены ошибки, то могут возникнуть проблемы, приводящие к ремонту.

Главное предназначение УЗО – разрыв цепи питания электроустановки (ее защитное отключение от сети) при возникновении тока утечки. С одной стороны, этот защитный выключатель предотвращает поражение электротоком человека, а с другой, предупреждает перегрев жил проводов.

Если ТЭН или подходящий к нему кабель вдруг повредились, то конденсат снаружи и вода внутри бойлера превращаются в естественный токопроводящий элемент, и при соприкосновении с ними либо корпусом водонагревателя человека бьет током утечки.

Как следствие – неприятные ощущения, аритмия сердца и возможный летальный исход. Все зависит от силы воздействующего электротока в амперах.

При появлении в контуре мощного тока утечки провода начинают работать на запредельных режимах. Но сечение жил просто не рассчитано на такие нагрузки. В результате провод начинает сильно нагреваться, прожигая изоляцию. А это неизбежно ведет к повышению риска возникновения в доме пожара.

Таким образом, без УЗО подключать к электросети водонагреватель не рекомендуется.

Самыми распространенными ситуациями срабатывания УЗО являются:

• повреждение провода и замыкание оголенной жилы на корпус бойлера;
• повреждение слоя изоляции в трубчатом электронагревательном элементе;
• неправильный подбор параметров защитного устройства;
• неправильная схема подключения водонагревателя к электропитанию;
• неисправность самого прибора защиты от тока утечки.

Во всех этих случаях при отсутствии УЗО прикосновение человека к корпусу водонагревателя или нагретой в нем воде чревато серьезной травмой.

Каково отличие между устройством отключения и дифавтоматом

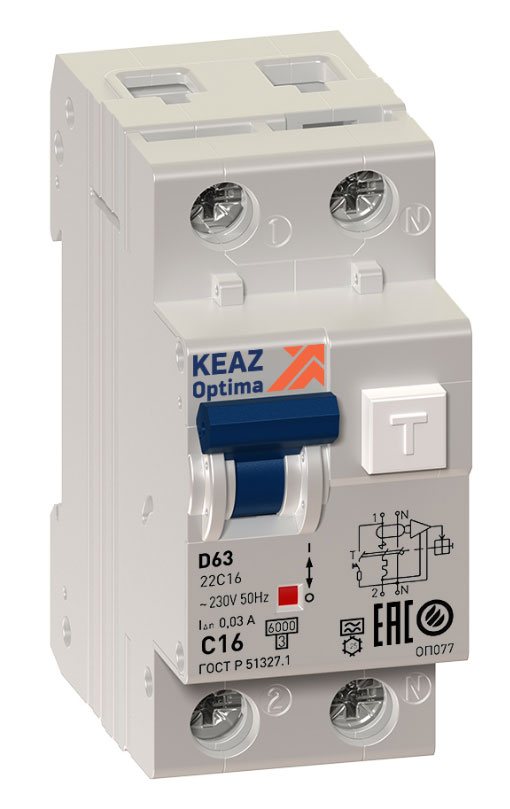

Оба типа устройств предназначены для защиты от поражения электротоком при возникновении тока утечки на землю, и отключения нагрузки в этом случае. Т.е они защищают нас от удара электротоком в случае повреждения изоляции, а применительно к ванной комнате – при пробое через влагу. Однако дифференциальный автоматический выключатель имеет еще одну, пожалуй основную, функцию – отключение потребителя при превышении тока нагрузки сверх номинального для данного автомата и коротком замыкании.

Различия в характеристиках и настройках

Основные характеристики УЗО – чувствительность (минимальный ток утечки, при котором идет срабатывание) и номинальный рабочий ток. Для ванной комнаты следует выбирать приборы с чувствительностью от 100 до 300 мА и номинальным током, равным току потребления всех подключаемых электроустройств. Например, если предполагается установка в ванной стиральной машины, рабочий ток прибора выбирается равным 16 ампер.

Основные характеристики АВ с дифференциальным блоком – это ток срабатывания (отключения) и дифференциальный ток отключения. Существуют автоматы с током срабатывания от 1 до 300 А и настройками на отключение по току утечки 10 и 30 мА.

Итак, основные отличия между УЗО и автоматическим дифференциальным выключателем:

• оба прибора защитят нас от поражения электротоком, но автомат также отключит нагрузку в случае превышения потребляемой мощности сверх нормы, первый же при длительной работе в этом случае просто выйдет из строя.
• разница в токах срабатывания по утечке (у АВ значительно меньше) также ограничения на область применения тех и других приборов.
• существенная разница в стоимости.

Как отличить УЗО от диф. автомата – посмотрим видео:

Что применить для защиты электрики в ванной комнате

Применительно к электропитанию мощных устройств в ванной комнате целесообразнее установка отдельного блока УЗО, как устройства, специально разработанного и предназначенного для этих целей. Кроме того, высокая чувствительность дифзащиты у АВ может провоцировать ложные срабатывания при подключении стиральной машины, в основном из за высокочастотных помех от ее электронных блоков, кстати, именно поэтому не рекомендуется ставить дифференциальные автоматы в цепях питания компъютера. Область же применения дифференциальных автоматических выключателей – электрические цепи освещения.

Схема подключения устройства защитного отключения. Для подключения устройства защиты необходимым является наличие третьего защитного проводника в цепи. При включении без этого провода устройство не будет выполнять свои функции.

Отличие устройства защитного отключения

Надо четко разделять между собой УЗО (дифференциальный выключатель) и дифавтомат (дифференциальный автомат, автоматический выключатель дифференциального тока, АВДТ). У них несколько разное предназначение, они работают принципиально по-разному и внутреннее устройство у них также различается.

УЗО реагирует исключительно на ток утечки. Дифавтомат – это более сложный аппарат, частью которого является как раз устройство защитного отключения. Дифференциальный автомат срабатывает не только от описных выше токовых утечек, но и при коротких замыканиях и перегрузках в электрической сети.

В АВДТ помимо УЗО дополнительно присутствует тепловой и электромагнитный расцепители, реагирующие на те самые сверхвысокие токи и КЗ.

Основным узлом УЗО является дифференциальный трансформатор с тремя обмотками (подводом, отводом и управлением). Проходящий через защитный прибор электроток возбуждает на них магнитные потоки с прямо противоположными полюсами. При отсутствии утечек, когда водонагреватель исправен, сумма токов равняется нулю.

Но при поломках ТЭНа или пробоях изоляции, если человек возьмется за оголенный провод (либо металлический корпус бойлера), то через его тело электроток начнет утекать в землю – в результате сумма токов из нулевой станет положительной.

Тогда баланс в трансформаторе нарушается и действующая на внутреннее реле ЭДС моментально размыкает цепь, происходит срабатывание УЗО.

Дополнительная информация об отличиях УЗО и дифавтомата, а также выборе коммутационного прибора отключения нагрузки изложена в этой статье.

Опасная зона

С точки зрения электробезопасности, ванная комната является помещением с повышенной степенью ответственности. Обусловлено это высокой влажность воздуха и возможностью неконтролируемого разбрызгивания воды.

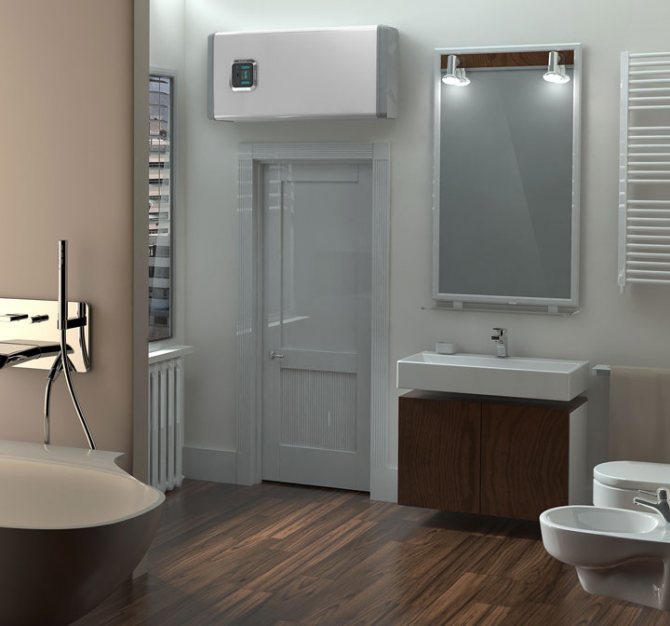

Помещение для ванной комнаты условно делится на зоны. Существуют требования по монтажу электроустановочных приборов и освещения по зонам, а также требования к их конструкции по водозащищенности:

• в зоне 0, непосредственно в ванне или душевом поддоне, допускается использование устройств напряжением не более 12 В, с наивысшей степенью защиты от влаги;
• в зоне 1 разрешается устанавливать водонагреватели, защищенные от струй воды под малым давлением со всех сторон;
• в зоне 2, в пределах 0,6 м от края ванны или душевого поддона, допускается установка светильников со степенью защищенности, позволяющей использовать их при наличии капель и брызг;
• в зоне 3, на расстоянии более 0,6 м от ванны, раковины или поддона, уже допускается установка розеток сети 220 В, защищенных от капель и брызг.

По причине того, что в ванной существует повышенная опасность поражения электричеством, требования к применению защитных устройств довольно высоки.

Все электрические приборы должны быть защищены устройствами защитного отключения (УЗО) или дифференциальными автоматами, в отличие от других помещений, где защиту можно организовать, применяя автоматические выключатели необходимого номинала.

Виды дифференциальных выключателей

Устанавливаемые с водонагревателями и другими электроприборами УЗО подразделяются по характеру тока утечки, току рабочему, количеству фаз, а также наличию/отсутствию задержки и технологии срабатывания аппарата защиты.

Все модели УЗО по типу тока утечки делятся на три вида:

• «А» – рассчитаны на срабатывание от переменного и пульсирующего электротока;
• «АС» – недорогие бытовые устройства, срабатывающие только от переменного тока;
• «В» – промышленные варианты, запроектированные на работу в сетях с переменным, постоянным и выпрямленным электрическим током.

Если в маркировке УЗО на корпусе присутствует «S», то это прибор с выставляемой селективной задержкой срабатывания. Он разрывает цепь лишь через строго установленное время, а не сразу. Такие устройства используются в каскадных системах защиты с несколькими контурами. В быту их практически не применяют.

По принципу разрыва цепи УЗО бывают:

Электромеханические модели не нуждаются в отдельном внешнем питании и являются более надежными. Однако и стоят они дороже, нежели вторые. Но, несмотря на высокую цену, устанавливать рекомендуется именно электромеханические устройства.

Электронные аналоги при скачках напряжения снижается эффективность прибора – в таких ситуациях у них увеличивается время срабатывания. Плюс при случайном повреждении нулевой жилы подобное УЗО просто перестанет без питания работать.

Как выбрать устройство защиты

Рабочий ток УЗО определяет максимально допустимую нагрузку в цепи, которая будет через него проходить. Он должен соответствовать мощности водонагревателя.

Например, если бойлер потребляет до 2,3 кВт, то защитное устройство должно быть рассчитано на 10 А. Для нагревателей в 5,5–7 кВт нужен прибор на 32 А. Но для котлов в 7–8 кВт требуется УЗО на 40 А.

Ток утечки указывается в мА (миллиамперах). Согласно электротехническим правилам, его расчет надо производить исходя из 0,4 мА на каждый Ампер рабочего электротока. Плюс к этому еще добавляются по 10 мкА на метр провода до водонагревателя.

Не зря УЗО рекомендуют ставить непосредственно рядом с бойлером, чтобы исключить в расчетах влияние второго параметра.

Рассматриваемое защитное устройство по форме и размерам бывает под монтаж на DIN-рейку в щите и в виде блока с вилкой в обычную розетку.

В продаже есть модели водонагревателей, которые изначально идут с встроенными в кабель УЗО. Все параметры таких защитных приборов уже заранее рассчитаны под конкретный бойлер, их надо лишь включить в розетку.

Еще один момент выбора УЗО – это наличие у практически каждого электроприбора естественных утечек по току. Если они есть, то указываются в техническом паспорте водонагревателя.

Номинальные параметры устройства защиты должны превышать эти паспортные данные минимум в три раза, иначе будут постоянно возникать ложные срабатывания.

Среди лучших производителей дифференциальных выключателей числятся:

• шведско-швейцарская ABB;
• французские Legrand и Schneider Electric;
• немецкие Siemens и AEG;
• российские «КЭАЗ», IEK и DEKraft.

У европейских производителей цены несколько выше. При этом изделия российских компаний часто им ничуть не уступают в качестве.

Схемы подключения к электробойлерам

Для водонагревателя устройство защиты от утечки тока можно установить непосредственно в квартирном (коттеджном) электрощите либо прямо на стене у нагревательного прибора.

Принцип последовательности подключения в обоих случаях одинаков – бойлер, УЗО, автомат линии, счетчик и общий автоматический выключатель. При этом УЗО и автомат конкретной линии с розеткой для нагревателя воды можно поменять местами, обе схемы верны.

Бытовой водонагреватель следует подключать на отдельную ветку от электрического щитка. Причем в идеале на ней не должно быть розеток и иных электроприборов.

Бойлер является достаточно опасным аппаратом. Лучше всего, если защитное устройство работать будет только на него. Это и повысит безопасность эксплуатации нагревателя, и упростит выявление проблемных участков во всей проводке по дому.

Если УЗО установить рядом с водонагревателем, то провод от защитного прибора до автомата в щитке окажется без «присмотра». При повреждении на нем изоляции бойлерное устройство защиты просто не сработает. Оно даже не заметит утекающий электрический ток.

Схема подключения УЗО.

Есть несколько схем подключения УЗО. Все они достаточно часто используются на практике, и сейчас мы все эти схемы рассмотрим.

Это самая распространенная схема подключения УЗО. В таком случае устройство будет защищать человека от поражения током во всей квартире. Номинал тока УЗО на один порядок выше номинала тока входного автоматического выключателя. Если в УЗО он составляет 40А, то в автоматическом выключателе 32А. Номинал тока можно увеличивать относительно того, какие у вас потребности в потреблении тока. Но номинал УЗО всегда должен быть больше.

Эта схема хороша тем, что она бюджетная. Так как для нее нужно только одно УЗО. Но есть и свои недостатки. Когда в вас начнет срабатывать устройство защитного отключения, то будет очень сложно определить причину срабатывания. Так как одно устройство отвечает за всю квартиру или дом.

Поэтому богатые люди выбирают следующую схему подключения УЗО.

Из этой схемы видно, что за каждую группу розеток или освещения отвечает свой УЗО. И перед ним обязательно должен стоять автоматический выключатель с большим номиналом тока. А на входе установлен так называемый противопожарный УЗО, где номинал дифференциального отключения 100мА.

В таком случае вы сможете отдельно установить УЗО на помещения с большим уровнем влажности, где рекомендован номинал дифференциального отключения 10мА. А отдельно на розетки и на освещение в комнатах с номиналом отключения 30мА. И если в вас сработает УЗО в отдельной группе розеток, то вам легче будет установить причину, по которой он сработал. И не нужно обесточивать всю квартиру.

Многие люди когда-то жили без УЗО и чувствовали себя защищенными. Так как соблюдали элементарные правила безопасности. Потом стали использовать такую защиту как заземления и стало жить еще лучше. Но в те времена редко устанавливали розетки в ванных комнатах. Сейчас их стали устанавливать чаще и запрос на УЗО вырос. Поэтому многие люди считают, что это устройство обязательно нужно устанавливать в помещениях с высоким уровнем влажности, это такие как ванные комнаты. И устанавливают его не на всю квартиру, а только на одно помещение.

Из этой схемы видно, что УЗО установлено только для ванной комнаты. Если в вас в ванной группа розеток, то устанавливайте УЗО с номиналом дифференциального отключения 30мА, а если в вас только одна розетка, или более, но в основном только одна всегда рабочая, то устанавливайте УЗО с номиналом 10мА.

Возможные ошибки монтажа

Ошибка №1. Чтобы УЗО работало корректно, в защищаемой цепи недопустимы контакты между «рабочим нулем» и «землей». Для каждого из этих проводов должна применяться своя шина. При этом в подключении устройства защиты «заземление» вообще никак не присутствует. Этот проводник к нему нигде не подсоединяется.

Ошибка №2. Рабочий ток УЗО подбирается одинаковым либо с небольшим превышением рабочего тока автомата в цепи. Только так автоматический выключатель сможет оградить само защитное устройство от перегрузок.

Ошибка №3. Малоопытные электрики часто устанавливают розетки и УЗО непосредственно под водонагревателем. Так делать категорически не рекомендуется.

Протечки из водогрейного титана полностью исключить нельзя, а при такой схеме размещения розеток и иных электроприборов с оголенными проводами под потенциальным «водопадом» до трагедии не так и далеко.

Ошибка №4. Нельзя водонагреватель подключать только через УЗО или один автомат. Эти устройства дополняют, но никак не дублируют друг друга. Они защищают бойлер от принципиально разных проблемных ситуаций в электрической сети.

Ошибка №5. Если УЗО выбрать слишком чувствительное (с низким током утечки), то оно будет излишне часто срабатывать на блокировку цепи. Водонагреватель постоянно будет отключаться. В итоге вода нормально не нагреется и бойлер от непрерывных включений/отключений может выйти из строя.

После завершения электромонтажа необходимо проверить работоспособность УЗО. Для этого у большинства водонагревателей есть функция «ТЕСТ», которая имитирует утечку тока. Если все подсоединено правильно и защита работает, то произойдет срабатывание последней с обесточиванием бойлера.

В противном случае надо смотреть, где и что работает не так, как положено. При этом подобные проверки рекомендуется проводить раз в месяц и впоследствии.

Выводы и полезное видео по теме

Нюансов в монтаже устройства защитного отключения немного, но они есть. Чтобы вам проще было разобраться в этих вопросах и правильно выбрать сам прибор, мы сделали подборку соответствующих видеоматериалов. В них в подробностях рассказано о принципах работы и схемах подключения УЗО в сеть с водонагревателем.

Подключение защитных устройств в сетях без заземления:

Что такое УЗО, зачем оно нужно в быту (на примере подключения стиральной машины):

Подключать водонагреватель к сети без УЗО не рекомендуется. Только защитное устройство, отслеживающее утечки тока, способно уберечь пользователей. Сложностей в монтаже такого прибора нет, включить в цепь питания его можно самостоятельно, подобрав параметры по электротоку.

У вас есть личный опыт выбора и подключения УЗО к водонагревателю? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Правила выбора узо

Самый часто задаваемый вопрос при установке и подключении стиральных машин: нужно ли устанавливать УЗО для стиральной машины? Ответ прост – да, нужно. Ведь стиральная машина, сама по себе достаточно энергозатратное устройство, а также работает в среде с повышенной влажностью, за счет чего относится к категории повышенной опасности. Именно поэтому установка УЗО необходима при подключении к сети электропитания стиральных машин.

Чтобы стиральная машина служила не один год, а ее эксплуатация была безопасной, важно правильно выбрать устройство защитного отключения. Для этого необходимо руководствоваться следующими правилами:

• Мощность устройства. Выбор УЗО на стиральную машинку по мощности основывается на номинальной мощности электросети. Бывают однофазные и трехфазные аппараты.
• Напряжение сети. Однофазные УЗО рассчитаны на 220 В, а трехфазные – 380 В.
• Сила тока. Самые распространенные УЗО, которые рекомендуют специалисты, обладают защитой на 30 мА. Можно установить и на 10 мА, но для бытовой электроаппаратуры подобная степень защиты не требуется.
• Особенности конструкции УЗО. Поскольку стиральная машина имеет высокий уровень электропотребления, лучше выбрать устройство защитного отключения класса А. Также возможна установка класса АС, но этот тип не всегда качественно выполняет свою функцию.
• Особенность расцепителя и маркировка автомата. Для электросети в квартире или частном доме подходит УЗО с маркировкой «С». Также встречаются устройства с цифровой маркировкой, в этом случае правильным будет выбор устройства с маркером С16 или, более редкий, С25.
• Дополнительные уровни защиты. В некоторых моделях УЗО отсутствует система защиты при обрыве нулевого проводника, что приводит к игнорированию устройством утечек тока.

УЗО для водонагревателя: как выбрать и почему срабатывает

Сейчас мы с вами разберемся для чего нужно УЗО в водонагревателе и как подобрать правильный для своего оборудования. Так же посмотрим причины, из-за которых может сработать защита и как минимизировать риски.

При использовании водонагревателя устройство защитного отключения (УЗО) играет важную роль по охране человека от ударов электричеством.

Можно выделить два вида водонагревателей (по скорости нагрева жидкости): проточные и накопительные. Каждый из них имеет свои достоинства и недостатки, разное потребление энергии и принцип работы.

От того, как работает УЗО для водонагревателя, зависит и потребление электричества, и сила тока, которая проходит через бойлер. Естественно, если УЗО не в наличии, то риск для здоровья возрастает.

Устройство защитного отключения для водонагревателей

Чтобы правильно выбрать устройство защитного отключения, стоит обратить внимание на мощность элемента нагрева воды, силу тока в сети электропитания и на расстояние, на котором находится водопроводная система и сам водонагреватель. От этих параметров будет зависеть надёжность эксплуатации и безопасность.

Выделим в пунктах важные параметры по выбору УЗО:

1. Мощность конструкции зависит от номинальной мощности сети электропитания. Могут быть однофазные и двухфазные модели.
2. Напряжение сети. Однофазные устройства защитного отключения нужны для бойлера, функционирующего от сети 220 В, трёхфазные для сети 380 В.
3. Уровень защиты УЗО. Лучше применять устройства со степенью защиты в 30 мА. Монтировать бойлер без заземления не рекомендуется.
4. Место применения защитного устройства. Используется маркировка и буквенная, и цифровая. Для УЗО, установленном в квартире или доме подойдёт агрегат с маркером С16 или С25.
5. Полезные качества защитного устройства. Водонагреватели считают приборами с большим потреблением электричества. Вследствие этого лучше обезопаситься и выбрать устройства А-группы. Иногда можно рассматривать вариант группы АС, но не факт, что он справится с высокой нагрузкой.

Шнур сетевой с УЗО для водонагревателя: какое поставить и как проверить

При использовании водонагревателя устройство защитного отключения (УЗО) играет важную роль по охране человека от ударов электричеством.

Можно выделить два вида водонагревателей (по скорости нагрева жидкости): проточные и накопительные. Каждый из них имеет свои достоинства и недостатки, разное потребление энергии и принцип работы.

От того, как работает УЗО для водонагревателя, зависит и потребление электричества, и сила тока, которая проходит через бойлер. Естественно, если УЗО не в наличии, то риск для здоровья возрастает.

Устройство защитного отключения для водонагревателей

Чтобы правильно выбрать устройство защитного отключения, стоит обратить внимание на мощность элемента нагрева воды, силу тока в сети электропитания и на расстояние, на котором находится водопроводная система и сам водонагреватель. От этих параметров будет зависеть надёжность эксплуатации и безопасность.

Выделим в пунктах важные параметры по выбору УЗО:

1. Мощность конструкции зависит от номинальной мощности сети электропитания. Могут быть однофазные и двухфазные модели.
2. Напряжение сети. Однофазные устройства защитного отключения нужны для бойлера, функционирующего от сети 220 В, трёхфазные для сети 380 В.
3. Уровень защиты УЗО. Лучше применять устройства со степенью защиты в 30 мА. Монтировать бойлер без заземления не рекомендуется.
4. Место применения защитного устройства. Используется маркировка и буквенная, и цифровая. Для УЗО, установленном в квартире или доме подойдёт агрегат с маркером С16 или С25.
5. Полезные качества защитного устройства. Водонагреватели считают приборами с большим потреблением электричества. Вследствие этого лучше обезопаситься и выбрать устройства А-группы. Иногда можно рассматривать вариант группы АС, но не факт, что он справится с высокой нагрузкой.

Какое УЗО поставить и как его подключить

Сразу стоит выяснить, что существует несколько вариантов подключения УЗО к водонагревателю: в розетку либо через дополнительный кабель из меди.

Подключение при помощи розетки возможно для аппаратов с малой номинальной мощностью. Обязательное условие – заземление в розетке, а при монтаже в ванной комнате она должна быть устойчива к влаге. В противном случае агрегат высокой мощности будет нагревать розетку и плотность соединения вилки с гнездом ослабеет. Как следствие появится интервал в контактах и будут появляться искры.

Подключение с помощью вспомогательного кабеля из меди, который присоединён к электрическому счету и имеет устройство защитного отключения. Здесь нет вилки с розеткой, а выключение осуществляется при помощи автоматического выключателя. Автомат будет защищать водонагреватель, а пользователей будет оберегать защитное устройство.

Как подключить УЗО наглядно демонстрирует следующее видео.

Почему срабатывает устройство защитного отключения

Как проверить УЗО и почему срабатывает УЗО на водонагревателе?

Попробуем разобраться в этом:

1. Во-первых, причиной может стать нарушение целостности изоляционного слоя ТЭНа. Это случается в период работы водонагревателя. Ток, вода и повышенная температура начинают повреждать изоляцию элемента нагрева, и жидкость начинает соприкасаться с деталями, которые проводят ток. Чтобы проверить ТЭН стоит достать его из бойлерного бака, провести очистку от накипи, а также сделать осмотр. Если на поверхности присутствуют трещины, то слой изоляции уже не пригоден и стоит сделать замену нагревателя.
2. Во-вторых, причина может быть следующая – протечка электрического тока. Это может произойти вследствие, например, того, что бойлер подключён к старой электрической проводке, а изоляция по истечению времени потеряла вид по причине оголения проводов, и случается короткое замыкание.
3. В-третьих, защитное устройство может быть выбрано не в соответствии с нормами напряжения и мощности. Поэтому УЗО не осилит такую нагрузку и может время от времени срабатывать.
4. В-четвёртых, само приспособление может быть неисправно. Например, механизм спуска мог прийти в негодность и при небольших даже колебаниях может выключаться.

Проверить УЗО на водонагревателе можно и даже нужно. Раз в месяц будет достаточно. Для запуска тестового режима стоит просто нажать кнопку «тест» на самом устройстве. Аппарат создаст ситуацию утечки электричества и должен автоматически отключиться.

Что будет, если вы обнаружили поломку системы? Как отремонтировать шнур для водонагревателя с УЗО? Устройство защитного отключения – это сложный прибор, электронный, отремонтировать его может только инженер-электронщик с помощью необходимых запчастей. И чаще всего устройство не ремонтируется, а попросту меняется.

Обзор производителей

Приобрести шнур сетевой с УЗО для водонагревателя можно у многих производителей. Выбор велик. Однако лучше отдать предпочтение надёжным компаниям, зарекомендовавшим себя, таким как ABB, Legrand, AEG.

Производитель Страна Особенности

Подобрав подходящий вариант устройства защитного отключения, правильно его подключив, вы продлите срок службы водонагревателя.

teplofan.ru

Какое УЗО поставить и как его подключить

Сразу стоит выяснить, что существует несколько вариантов подключения УЗО к водонагревателю: в розетку либо через дополнительный кабель из меди.

Подключение при помощи розетки возможно для аппаратов с малой номинальной мощностью. Обязательное условие – заземление в розетке, а при монтаже в ванной комнате она должна быть устойчива к влаге. В противном случае агрегат высокой мощности будет нагревать розетку и плотность соединения вилки с гнездом ослабеет. Как следствие появится интервал в контактах и будут появляться искры.

Подключение с помощью вспомогательного кабеля из меди, который присоединён к электрическому счету и имеет устройство защитного отключения. Здесь нет вилки с розеткой, а выключение осуществляется при помощи автоматического выключателя. Автомат будет защищать водонагреватель, а пользователей будет оберегать защитное устройство.

Как подключить УЗО наглядно демонстрирует следующее видео.

Обзор производителей

Приобрести шнур сетевой с УЗО для водонагревателя можно у многих производителей. Выбор велик. Однако лучше отдать предпочтение надёжным компаниям, зарекомендовавшим себя, таким как ABB, Legrand, AEG.

Подобрав подходящий вариант устройства защитного отключения, правильно его подключив, вы продлите срок службы водонагревателя.

Почему срабатывает устройство защитного отключения

Как проверить УЗО и почему срабатывает УЗО на водонагревателе?

Попробуем разобраться в этом:

1. Во-первых, причиной может стать нарушение целостности изоляционного слоя ТЭНа . Это случается в период работы водонагревателя. Ток, вода и повышенная температура начинают повреждать изоляцию элемента нагрева, и жидкость начинает соприкасаться с деталями, которые проводят ток. Чтобы проверить ТЭН стоит достать его из бойлерного бака, провести очистку от накипи, а также сделать осмотр. Если на поверхности присутствуют трещины, то слой изоляции уже не пригоден и стоит сделать замену нагревателя.
2. Во-вторых, причина может быть следующая – протечка электрического тока. Это может произойти вследствие, например, того, что бойлер подключён к старой электрической проводке, а изоляция по истечению времени потеряла вид по причине оголения проводов, и случается короткое замыкание.
3. В-третьих, защитное устройство может быть выбрано не в соответствии с нормами напряжения и мощности. Поэтому УЗО не осилит такую нагрузку и может время от времени срабатывать.
4. В-четвёртых, само приспособление может быть неисправно. Например, механизм спуска мог прийти в негодность и при небольших даже колебаниях может выключаться.

Проверить УЗО на водонагревателе можно и даже нужно. Раз в месяц будет достаточно. Для запуска тестового режима стоит просто нажать кнопку «тест» на самом устройстве. Аппарат создаст ситуацию утечки электричества и должен автоматически отключиться.

Что будет, если вы обнаружили поломку системы? Как отремонтировать шнур для водонагревателя с УЗО? Устройство защитного отключения – это сложный прибор, электронный, отремонтировать его может только инженер-электронщик с помощью необходимых запчастей. И чаще всего устройство не ремонтируется, а попросту меняется.

Выбор защитного устройства

Выбирая УЗО для бойлера, необходимо учитывать его технические характеристики. К основным из них относятся следующие:

1. Рабочий ток. Определяется по мощности водонагревателя.
2. Дифференциальный ток. Зависит от рабочего тока.

Под рабочим подразумевается ток, пропускаемый через силовые контакты защитного аппарата. Он напрямую зависит от мощности водонагревателя. К примеру, если мощность котла составляет 2,5 кВт, то рабочий ток равен 2500/220 = 11,4 А. УЗО желательно подбирать с запасом по рабочему току. В данном случае подойдет прибор на 16 А.

Дифференциальный ток (утечка) определяется из рабочего тока потребителя. Для котла с мощностью 2,5 кВт и потребляемым током 11,4 А потребуется УЗО с током утечки равным 11,4*0,4 = 4,6 мА. Данная цифра ориентировочная. На нее оказывает влияние длина и состояние электропроводки. Поэтому в быту обычно устанавливают устройства защитного отключения с током утечки равным 30 мА.

Дополнительная информация. Утечки тока существуют и в полностью исправной технике и проводах. Однако их уровень минимален и составляет порядка 10 мкА. Если кабели старые, то значение утечки многократно возрастает. Поэтому УЗО не рекомендуется использовать со старой техникой или проводкой.
