Современные технологии установки систем подогрева полов сегодня активно применяются в жилищной и социально-бытовой сфере. Благодаря им можно добиться максимально комфортного микроклимата в помещении, не затрачивая при этом излишних средств на отопление. В качестве теплоносителя в них может использоваться электричество или жидкость, а устройство контуров можно не только проектировать в процессе постройки, но и сделать более тёплым и уютным старый дом.

Подключение тёплого пола

Подключение тёплого пола является темой нашей сегодняшней публикации. Мы расскажем о двух наиболее популярных способах их обустройства: водяном, функционирующем от газового котла – это вариант для частных домов, и электрическом кабельном, который годится и для квартиры.

Температурные требования к теплым полам

Согласно строительным нормам и правилам СНиП, температура поверхности пола не должна превышать допустимые показатели.

Максимальные показатели температуры пола нельзя превышать по двум причинам:

• Контакт ног с сильно нагретой поверхностью вызывает венозное расширение вен.
• От перегрева портится напольное покрытие (дерево рассыхается).

Применение системы ВТП в жилых помещениях допускается с температурой теплоносителя не выше 55 °С.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

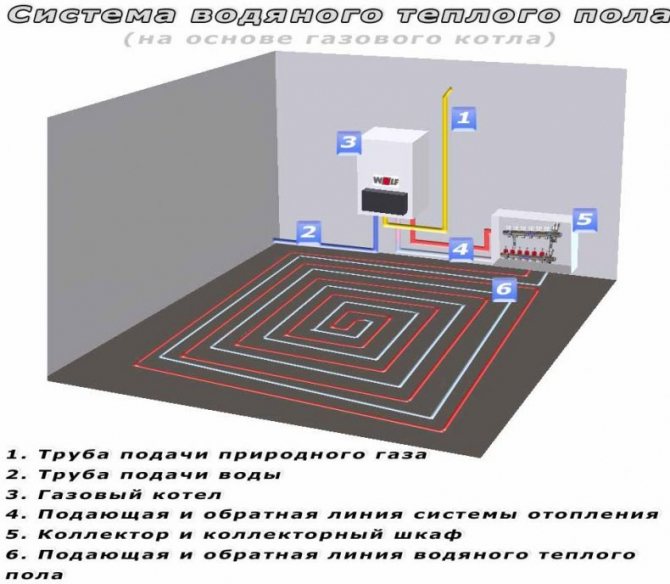

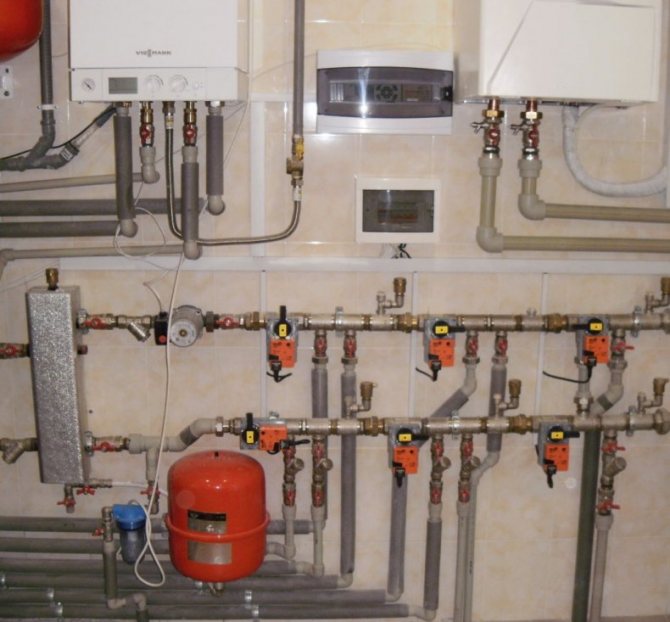

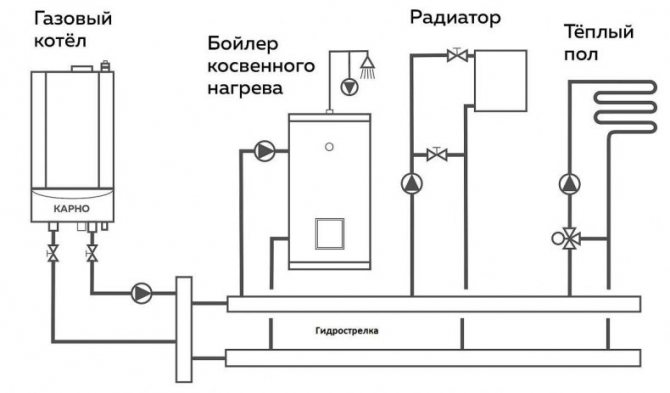

Как подключить теплый пол к системе отопления

Законодательство РФ не разрешает производить монтаж ВТП в многоквартирных домах. С аналогичной целью также нельзя использовать водопровод с горячей водой.

Поэтому схемы подключения теплого пола к системе отопления с успехом реализуются в загородных домах. На каком варианте из них остановиться зависит от конструктивной специфики и конфигурации существующей отопительной системы.

Однотрубная схема

Теплый пол подключают за крайним в разводке радиатором. Сначала монтируют циркуляционный насос, затем врезают трубы подачи и «обратки».

Регулировка осуществляется с помощью коллектора. Нагретая вода от котла протекает последовательно по всем радиаторам и только потом попадает в трубопровод ВТП.

Недостаток такой отопительной системы в том, что в крайнем радиаторе температура воды ниже, чем в первом. По этой причине в тех комнатах, которые находятся дальше всех от котла всегда прохладней.

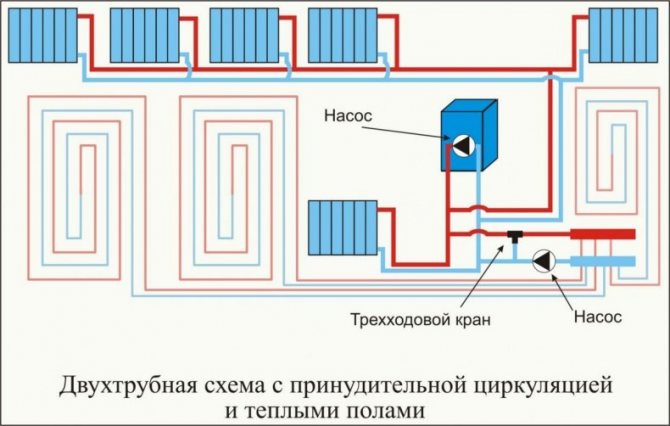

Двухтрубная схема

Контур ВТП подключают к трубам подачи и «обратки» крайнего в разводке радиатора. Теплоноситель циркулирует от котла и назад так же, как в однотрубной отопительной системе.

Регулировка в этой схеме осуществляется с помощью двух шаровых крана. Недостатки:

• Поток воды идет по пути наименьшего сопротивления.
• В мороз, когда приходится сильней топить, пол прогревается настолько, что на него нельзя наступить.

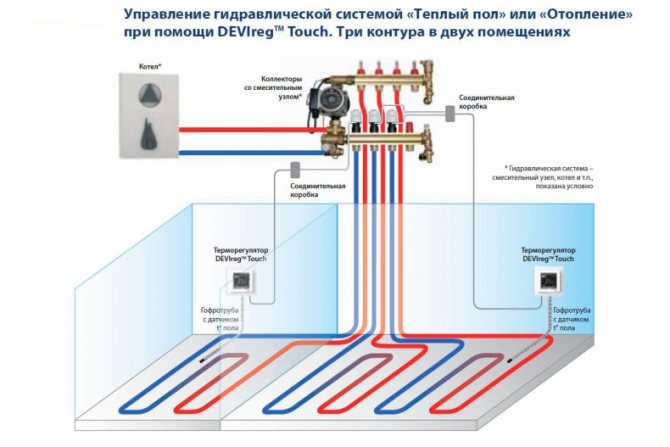

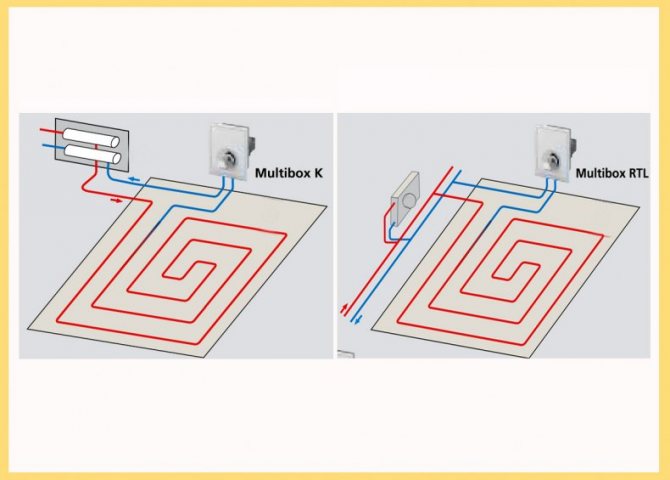

Терморегулирующий комплект

Простой и недорогой вариант подключения системы «теплый пол» с одним контуром. Монтажный комплект состоит из трех элементов:

• Температурный ограничитель для воды.
• Вентиль для регулировки температуры в доме.
• Автоматические воздухоотводчики.

Схема с монтажным комплектом подходит для двухтрубной разводки. Горячий теплоноситель, нагретый в котле до 70–80 °С, заполняет петли ТВП. После чего термоголовка закрывает доступ к подаче. Когда вода в контуре остывает до пороговой температуры, заслонка открывается и подается новая порция.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

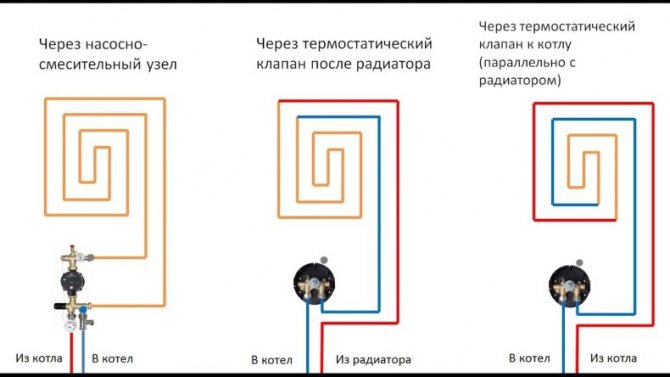

Термостатический клапан

Устройство регулирует температуру теплоносителя в «обратке». На практике применяют два варианта подключения ВТП через термостатический клапан.

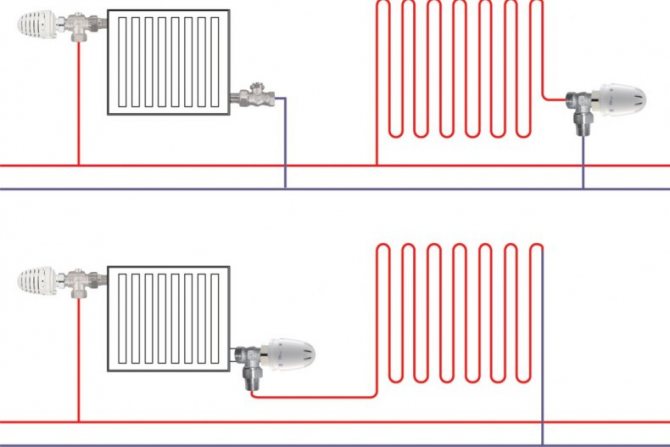

Первая схема

Котел → Контур → Термостатический клапан → Котел

На практике это выглядит так:

На входе в контур вода слишком горячая, а на выходе заметно остывшая. В зависимости от толщины стяжки, вида напольного покрытия и шага трубы поверхность пола прогревается неодинаково. Нужные параметры, достигаются только в центре. На остывание воды с 60 до 20 градусов уходит много времени, потому что скорость воды низкая. Подключение через термостатический клапан подходит только для маленьких площадей – санузла, коридора.

Вторая схема

Радиатор → Контур → Термостатический клапан → Котел

Преимущества подключения ВТП после радиатора:

• Меньшая разница температуры на входе и выходе.
• Большая скорость движения воды.
• Равномерный прогрев пола.

Остаются ограничения по регулированию и зависимость от радиаторов. В случае с санузлом, такое отопление можно подключить через полотенцесушитель.

Монтаж тёплого водяного пола на бетонную стяжку

Осуществлять самому монтаж тёплой водяной конструкции с бетонной стяжкой — это трудоёмкий и продолжительный процесс, так как требуется около месяца, чтобы бетон застыл.

Сооружение конструкции состоит из нескольких пошаговых действий, о них мы расскажем ниже.

ТЕПЛЫЙ ПОЛ В ГОТОВОЙ СТЯЖКЕ СВОИМИ РУКАМИ. ПРОСТО ИЛИ ЛЕГКО?

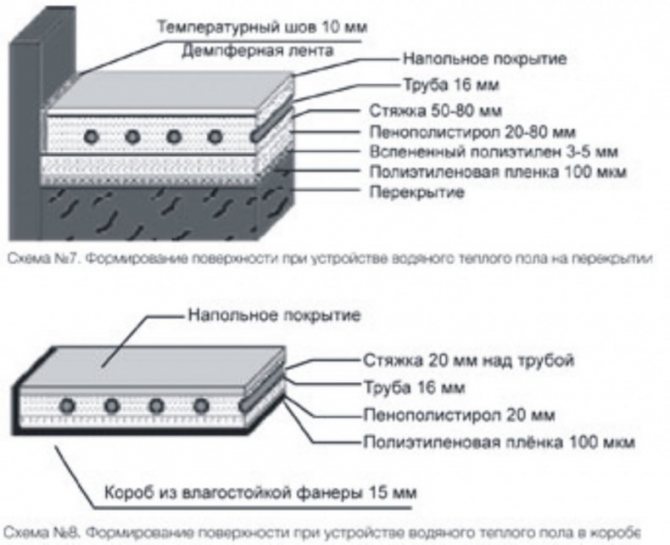

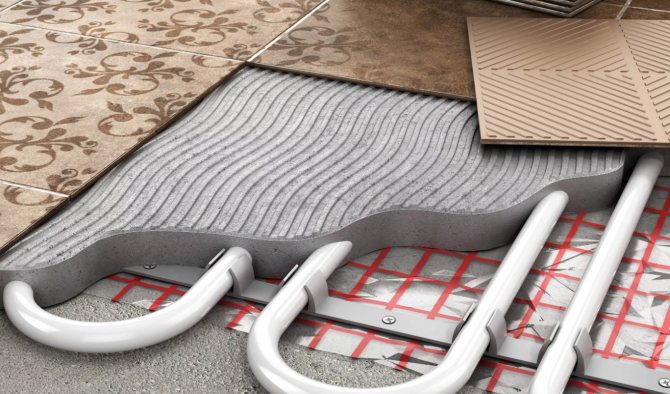

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Разберем из чего состоит теплый пол, его конструкцию:

• основания — надёжного и прочного;
• слоя пароизоляции — используется плёнка из полиэтилена толщиной не меньше 0,1 мм;
• утеплителя — применяется экструдированный пенополистирол;
• армирования — оно придаёт прочность сооружению;
• нагревательных элементов — труб, уложенных согласно схеме;
• бетонной стяжки с пластификатором — толщина её от 3 до 5 см.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

• насыпной грунт — 15 см;
• щебневые фракции — 10 см;
• песок — 5 см;
• черновая стяжка;
• гидроизоляционный материал;
• демпферная лента;
• утеплитель — 5 см;
• арматурная сетка;
• нагревательные элементы;
• цементно-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Гидроизоляция

Укладывать гидроизоляционный слой, как уже говорилось выше, нужно на подготовленный черновой пол, он должен быть ровным и чистым.

В качестве гидроизоляционного материала используется обычная полиэтиленовая плёнка, её следует класть внахлёст, одну полосу на другую и на стены (20 мм). Для герметичности, стыки необходимо проклеить при помощи скотча.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

При нагреве бетона до 40°С, происходит его расширение в размере 0,5 мм на 1 метр.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки, обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют два:

1. Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Листы пенополистирола оборудованы фольгированным слоем, что приводит к удорожанию продукции. А вот существенной пользы от него нет, так как отражающее свойство не работает в непрозрачной среде. Кроме того, цементная смесь является щелочной, она разъест фольгу.

• Профильные полистирольные маты — высокопластичны, оснащены специальными бобышками, между ними прокладываются трубы. Также, бобышки служат фиксатором для нагревательных элементов. В них, контур крепится с шагом 50 мм. Использование мата значительно упрощает процесс монтажа, но по стоимости они выше пенополистирольного утеплителя. Толщина плит от 1 до 3 мм, а по размеру бывают 500 на 1000 или 600 на 1200 мм.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

• при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;
• при монтаже на первом этаже достаточно — 50 мм;
• проводя теплоизоляцию в комнатах над тёплыми помещениями — 30 мм.

Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 мм, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

Специалисты советуют класть два армирующих слоя. Первый — на утеплитель, а второй поверх нагревательных элементов (труб). Сетки между собой соединяются при помощи проволоки.

Совет! Если вы не хотите укладывать два слоя армирования, то прежде чем устанавливать сетку на утеплитель, следует под неё сделать подпорки, чтобы при заливке раствора, он смог протечь под арматуру.

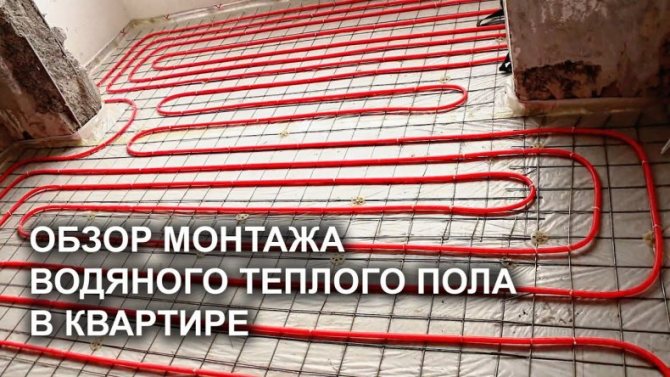

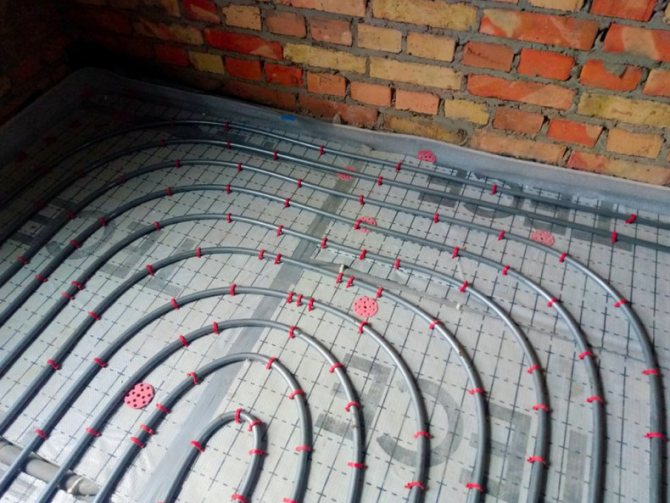

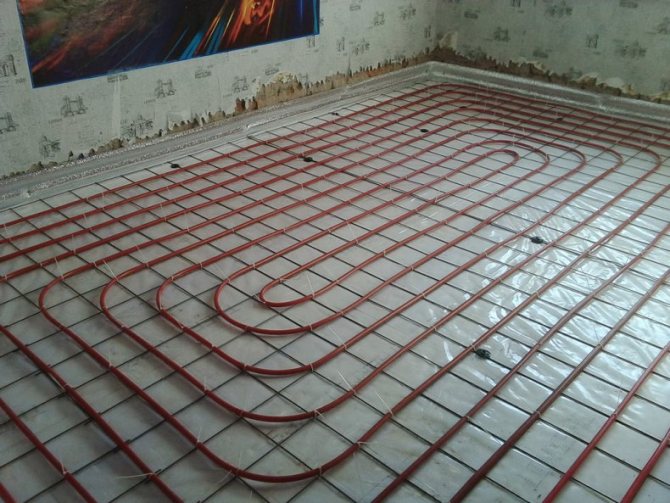

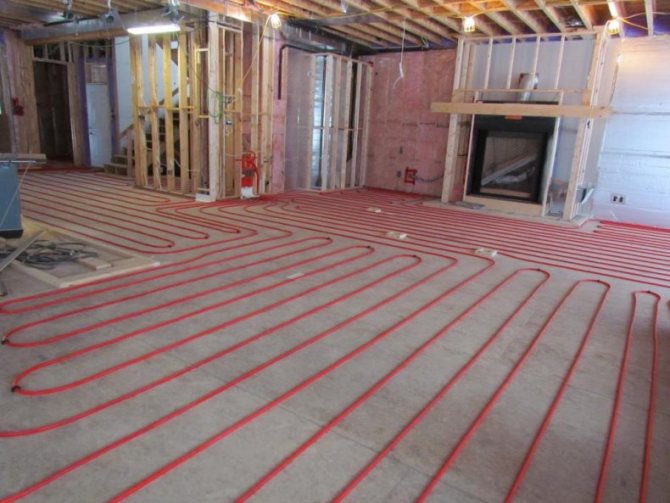

Укладка и крепление труб

Настил нагревательных элементов — самый ответственный этап, при установке тёплых водяных полов. Кроме того, хорошо иметь приспособление, чтобы производить размотку труб в бухтах, так как снятие их кольцами запрещено, создаётся большое напряжение, что мешает при монтаже.

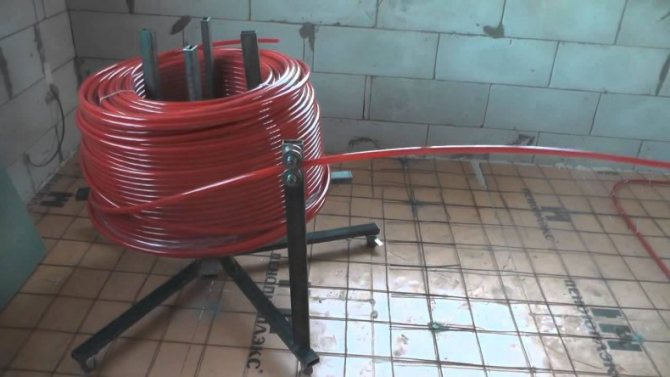

Недопустимо снимать контур с неподвижной бухты, её нужно крутить. Кутить можно самим, но при помощи приспособления это сделать проще.

Если плиты утеплителя имеют разметки, то процесс монтажа значительно упростится. При отсутствии таковых, их следует нанести самостоятельно. Необходимо маркером на плитах сделать метки в соответствии с шагом укладки нагревательного элемента. После чего, используя малярную нить провести отбивку линии и прочертить трассу для контуров.

При самостоятельном монтаже водяных труб, нужно помнить, что требуется отступать от стен 15 — 20 см. Идеально, если каждый контур будет единый, без швов, и с максимальным размером 100 мм. Монтаж следует делать по схеме, в соответствии с расчётом. Допустимый шаг у стен — 10 см, ближе к центру — 15 см.

Установку контура нужно производить с самых удалённых зон от коллектора. Кроме того, транзитные участки изделия следует утеплить вспененным полиэтиленом, это позволит сохранить энергию и не даст теплу расходоваться по дороге. При этом, оба конца должны выходить к месту, где будет установлен коллекторный шкаф.

Для фиксации контура используются крепёжные профили, которые необходимо прикрутить к полу дюбелями. После чего, трубы прижимаются к армирующей сетке и закрепляются пластиковым крепежом. Нельзя сильно пережимать трубу, петля должна свободно прилегать к ней.

Изгибать контур нужно аккуратно, особенно изготовленный из полиэтилена, ведь данный материал подвержен деформации. Трубы из полипропилена гнуть сложно, они пружинят. Поэтому, при монтаже тёплого пола, их фиксируют прямо к сетке с большим радиусом угла. В случае появления белого пятна или полос, материал считается испорченным, и использовать его нельзя.

Если вы производите монтаж металлопластиковых труб диаметром 16 или 20 мм, то их можно согнуть своими руками, не применяя специальный инструмент.

Совет! При угле загиба небольшого радиуса, чтобы он получился ровным, и изделие не лопнуло, процесс загиба производится в несколько подходов (путём перехватывания рук). Чтобы получился угол 90°С, потребуется 5 — 6 раз.

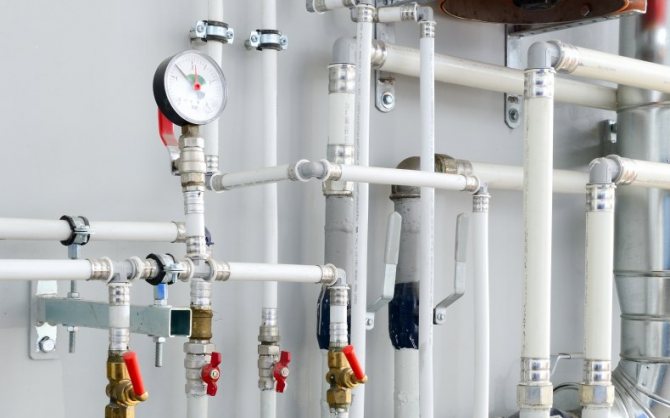

Подключение и заполнение контура — гидравлические испытания

После самостоятельного монтажа нагревательных труб, устройство следует подключить, и проверить на работоспособность и целостность:

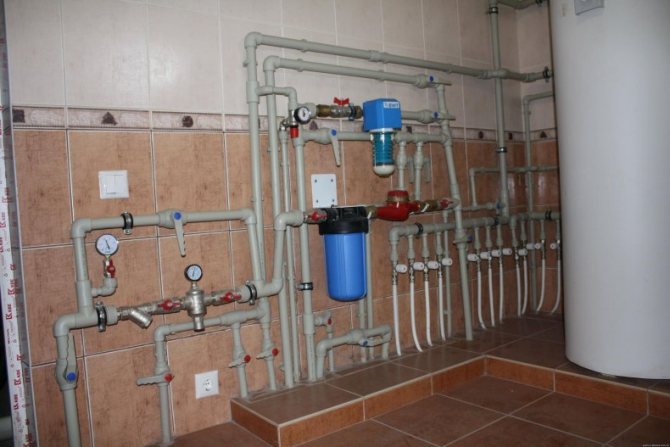

1. Подключение. Самый распространённый способ, произвести подключение водяного тёплого пола — распределительный узел. Основная его цель — повышение давления, осуществление температурной регулировки и равномерной подачи теплоносителя в несколько контуров. Есть разные приборы — с ручной или автоматической регулировкой.

Подключение системы заключается в подсоединение обоих концов трубы к разводке коллектора зажимными фитингами. Кроме того, при помощи коллектора устройство тёплый пол подключается к основной отопительной системе или к специально оборудованному котлу.

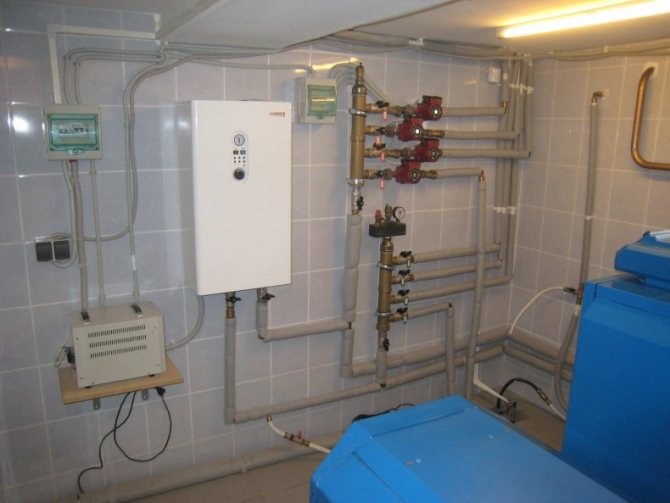

Выбирая нагревательный котел, важно учитывать его мощность, она должна ровнять мощности всех участков пола с небольшим запасом.

Котлы имеют вход и выход для воды, которые оснащены запорными клапанами.

Также, для циркуляции теплоносителя требуется обустроить насос. Чаще, он входит в комплект с котлом, но если отапливаемая площадь большая, потребуется ещё один.

• Заполнение системы. Прежде, чем производить заливку бетонной стяжки, следует заполнить систему и провести её гидравлическое испытание. Так как в случаи неисправности, провести ремонт системы залитой бетоном будет сложно. Для этого, к сливному выходу коллектора требуется подсоединить шланг и вывести его в канализацию.

Совет! Чтобы проще было отслеживать выход воздуха из системы, лучше использовать прозрачный шланг.

Коллектор, отвечающий за подачу теплоносителя, оснащён шаровым краном, к нему производится подключение водопроводной воды. А к одному из выходов соединённых с контуром тёплого пола подсоединяется опрессовочный насос.

Процесс заполнения системы выглядит следующим образом:

• закрываются все каналы тёплого пола, за исключением одного, при этом, все воздухоотвотчики открываются;
• производится подача воды, и по сливному шлангу отслеживается степень её чистоты и выход воздуха из системы;

Внутри трубы могут быть покрыты технологической смазкой, её нужно смыть водой.

• когда весь воздух выйдет и вода станет полностью чистая, сливной кран закрывается, после чего перекрывается заполненная система;
• при наличии нескольких контуров, такие действия необходимо проделать с каждым;
• после того, как промыты и заполнены все контуры, следует закрыть кран, через который подаётся вода.

По завершению процедуры, в трубах не должен остаться воздух, а вода должна идти идеально чистая.

Если в процессе испытания гидрополов обнаружена протечка, то она устраняется сразу, но сначала необходимо сбросить давление в системе.

• Опрессовка. Чтобы провести опрессовку, требуется специальный насос, о котором уже говорилось выше, он должен быть подключён к выходу системы тёплого пола.

Последовательность опрессовочного процесса:

• все подключённые к коллектору контуры требуется открыть;
• наполнить ёмкость насоса водой и открыть кран подачи;
• при помощи насоса нужно нагнать давление в системе, оно должно превышать рабочее в 2 раза (6 атм), контроль его осуществляется по манометрам, расположенным на насосе и коллекторе;
• после повышения давления, необходимо визуально осмотреть весь трубопровод и его соединения;
• через полчаса, снова поднять давление до 6 Бар и провести осмотр, ещё через 30 минут действия повторить, при обнаружении протечек, давление сбрасывается и они устраняются;
• при отсутствии протечек, давление вновь следует поднять до 6 Бар и оставить на сутки;
• если, по истечению этого времени давление упало не больше чем на 1,5 Бар — значит, вы правильно собрали систему.

Согласно закону физики, когда в трубах поднимается давление, они пытаются выпрямиться. Если их фиксация сделана не прочно, то при испытании возникнут неприятные сюрпризы. В дальнейшем, когда контур будет залит бетоном, этого можно не опасаться.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать гипсокартоновый профиль.

Установка маяков производится в соответствии с уровнем чистового пола, за минусом толщины полового покрытия. Для закрепления направляющего профиля применяются подушки из раствора, на них кладётся гипсокартоновое изделие и выравнивается уровнем.

Хотя у такого способа есть минус — если профиль провалится ниже необходимого уровня, его потребуется достать и добавить под него раствор. Поэтому, рекомендована под маячками жёсткая опора, можно использовать дюбеля. Верх шляпки должен возвышаться над поверхностью стяжки.

Стандартный монтаж маячков — 30 см от стен, с небольшим расстоянием между ними, так как происходит оседание раствора, и на поверхности могут появиться ямочки. Рекомендованные отступы между маячками 1,5 м, тогда подойдёт 2-х метровое правило для выравнивания.

Процесс установки маячков выглядит так:

1. От стен, расположенных с правой и левой стороны от входа, делается отступ 30 см и прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.
2. Пространство между линиями разделяется на одинаковые части, их максимальных размер 150 см. Одна полоса должна размещалась напротив входа.
3. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.
4. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

• Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

Применение пластификатора снижает соотношение воды с цементом в растворе, увеличивает подвижность и повышает прочность стяжки. Степень подвижности — один из важнейших показателей качественного раствора для заливки греющих полов, так как он должен хорошо проникнуть под трубы, и легко выпускать воздух. По консистенции, добавки выпускаются в сухом и жидком виде.

Фибра значительно увеличивает прочность конструкции, и практически полностью исключает риск образования трещин. Она бывает металлической, полипропиленовой и базальтовой. Для тёплых водяных полов предназначена фибра из полипропилена и базальтовая. Стандартная норма фибры на 1 м3 — 500 грамм.

В магазинах представлено большое количество смесей, в их составе уже есть пластификатор и фибра. Конечно, готовые растворы обладают высоким качеством, и их применение существенно упрощает процесс заливки пола, но обойдутся они дороже, чем приготовленные своими руками.

Обязательное условие, которое следует соблюдать при изготовлении смеси самому, является механизация процесса (использование бетономешалки или строительного миксера), так как требует получить высококачественный раствор.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок, для использования в растворе, требуется просеять, промыть и просушить. Речной песок для этих целей не подходит, он имеет правильную форму, что не очень хорошо.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

По технологии, изготовление раствора для монтажа тёплого пола отличается при использовании разных устройств. Если применяется миксер, то сначала, на небольших оборотах размешиваются сухие компоненты — цемент, песок и распушённая фибра. И лишь потом, добавляется вода с пластификатором. Готовится смесь минут 7.

В бетономешалке процесс выглядит с точностью наоборот. В неё наливается вода с пластификатором, затем постепенно подсыпается сначала цемент, потом песок, после чего снова цемент и в завершении заливается остаток воды. Фибра добавляется в процессе замеса понемногу, обязательно в распушённом виде. Приготавливается раствор в течении 3 — 5 минут.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

Все работы по возведению стяжки следует проводить за один раз. Поэтому, при проведении самостоятельной заливки требуются помощники. Кроме того, в устройстве должно быть установлено рабочее давление — 2 атмосферы.

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Узнайте как правильно включить водяной теплый пол первый раз.

Деформационные швы

Если температурные зазоры расположены не правильно или отсутствуют, то это может вызвать разрушение стяжки. Поэтому, возникает необходимость в обустройстве усадочных швов если:

• площадь помещения превышает 30 м. кв;
• размер стен более 8 м;
• помещение имеет значительную разницу в длине и ширине, больше чем в 2 раза;
• комната изгибистой формы.

Для этого, по периметру швов уложить демпферную ленту. Нужно, чтобы армирование в местах шва разделялось. А зазор, предназначенный для деформации, в основании имел толщину 10 мм.

Верхнюю часть шва обработать герметиком. При наличии не стандартного помещения, его следует поделить на части, прямоугольной или квадратной формы.

При прохождении нагревательных элементов через швы, они монтируются на этих участках в гофре, она должна закрывать их по 30 см с каждой стороны. Не следует размещать швы внутри контура.

Если, вы хотите укладывать плитку — как половое покрытие, то велика вероятность, что она отклеиться на участках деформационных швов. Поэтому, следует одну часть плитки монтировать на клей, а вторую на герметик.

В случаи необходимости сделать дополнительное разграничение, можно применять способ неполных деформационных швов. Делаются они мастерком, толщиной на 1/3. Когда бетон застынет, они также заделываются герметикам.

Трещины на стяжке

Не редко, после застывания стяжки, на ней появляются трещины. Их образование вызвано следующими причинами, если:

• утеплитель низкой плотности;
• плохое уплотнение раствора;
• отсутствует пластификатор;
• слишком толстая стяжка;
• нет усадочного шва;
• быстро высох бетон;
• соотношение компонентов в растворе неправильное.

Избежать образование трещин в стяжке просто:

• применять утеплитель плотностью не ниже 35-40 кг/м3, а лучше выше;
• раствор для заливки делать пластичный по консистенции, с добавками фибры и пластификатора;
• комнаты большой площади разделять усадочными швами;
• не допускать быстрого застывания бетона, путём накрывая полиэтиленовой плёнкой на следующий день после заливки.

Укладка финишного покрытия

Выбирать нужно только то финишное покрытие, которое предназначено именно для монтажа на тёплые полы. На упаковках таких изделий можно найти специальный значок, который говорит об этом.

Идеальное покрытие для самостоятельного монтажа на гидропол — керамаплитка или керамогранит. Использование ламината, линолеума или ковролина, в качестве отделки полов с обогревом допустимо, но лишь при наличии маркировки, разрешающей монтаж на тёплые конструкции. Укладывать напольное покрытие следует только на хорошо высохшую бетонную стяжку.

Произвести самому монтаж в частном доме или квартире тёплого водяного пола под силу каждому. Несмотря на то, что времени и труда потребуется не мало, но в конечно итоге, ваше жилище станет уютным и комфортным.

Насосно-смесительный узел

Насос с большой скоростью гоняет теплоноситель по контуру теплого пола. В результате достигаются три преимущества:

• Минимальная разница между температурой подачи и «обратки».
• Равномерный прогрев пола.
• Независимость параметров ВТП от температуры в котле или радиаторах.

Термостатический клапан подмешивает горячий теплоноситель из котла. А остывшая вода возвращается назад в источник подогрева.

Особенности системы

Такой вид теплого пола(ИК) представляет собой пленку в комбинации с карбоновой пастой, которая нагревает пол и помещение с помощью инфракрасного излучения. И такой вид достаточно быстро завоевал популярность, благодаря своим преимущества, среди которых:

1. Простота монтажа.
2. Возможность обустройства под любым покрытием.
3. Долговечность.
4. Безопасность для человека.
5. Пожаробезопасность.

И это далеко не се преимущества системы. А среди недостатков обычно выделяю только относительны высокую стоимость, а также, небольшой вред от излучения (в случае неправильного подбора).

Также при покупке следует учитывать некоторые нюансы:

1. Инфракрасная пленка не укладывается в местах размещения мебели или элементов декора.
2. Заранее намечается схема расположения пленки и электропроводки.
3. Также учитывается, что в месте предполагаемого расположения температурного датчика должны отсутствовать сквозняки и иные факторы, локально изменяющие температуру.

Балансировочный клапан

Равномерный прогрев поверхности пола достигают внедрением в конструкцию дополнительных устройств. В этом заключается преимущество подключения ВТП к существующим источникам отопления.

Балансировочный клапан в схеме подключения водяного теплого пола регулирует расход потока остывшего теплоносителя.

Трехходовой клапан

Устройство устанавливают в точке с самой высокой температурой (на подающей трубе). Схема подключения ВТП на практике выглядит так:

Линия подачи

Котел → 70 °С → Трехходовой смеситель → Циркуляционный насос → 45 °С → Теплый пол

После насоса на подающей трубе устанавливают температурный датчик. Он определяет степень нагрева поступающей воды. Затем идет термостатический клапан.

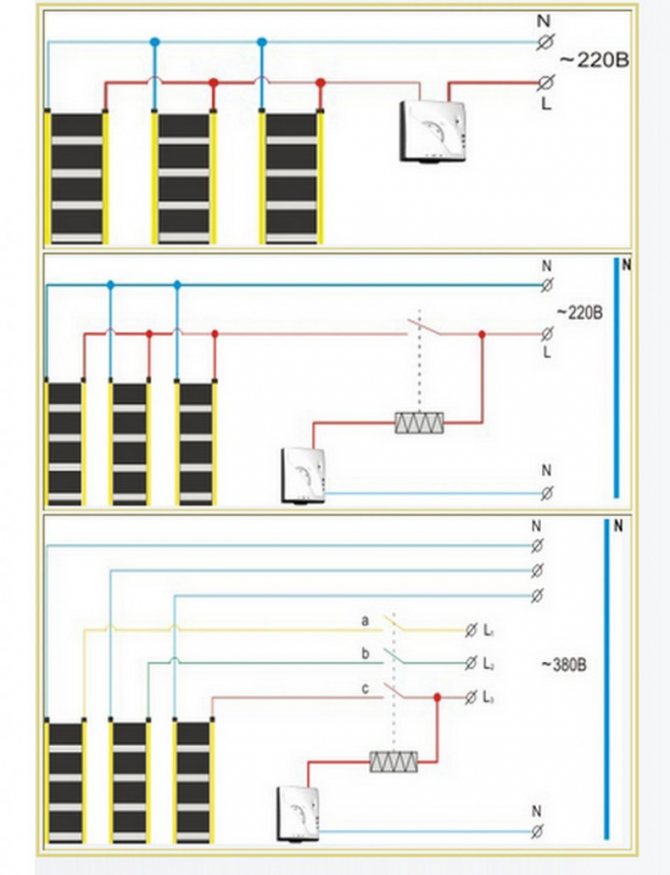

Особенности подключения электрического обогрева

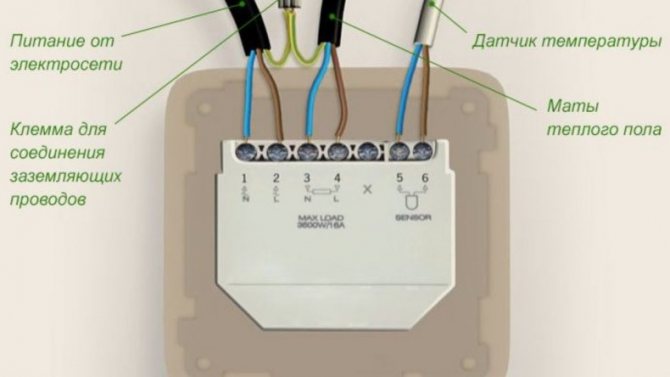

Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:

• механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
• электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

• нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;

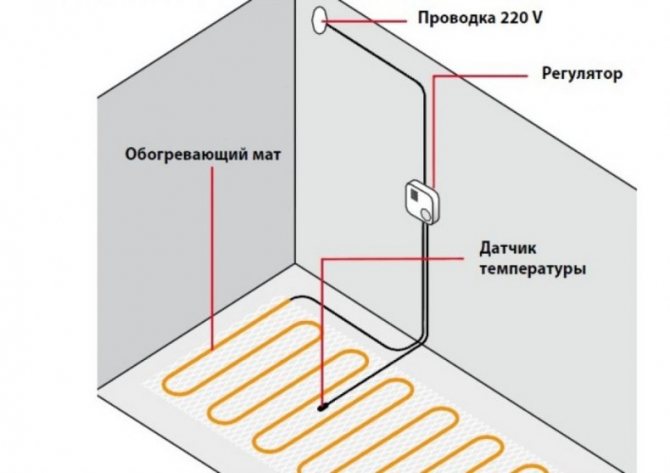

• теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;
• специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Линия «Обратки»

Теплый пол → 35 °С → Обратный клапан с выходом → 35 °С → Котел

Для монтажа схемы применяют один из разновидностей трехходовых клапанов:

1. С функцией термостата. Регулировка напора смешиваемых потоков плюс поддержание заданной температуры.
2. С выносным датчиком. Регулировка интенсивности подачи горячей воды.

Автоматика контролирует температуру подачи воды в ВТП. По заданным параметрам термоэлектрический сервопривод закрывает и открывает заслонки распределяющего коллектора. Блокирует проход горячему теплоносителю, а при охлаждении воды в системе поднимает свой шток, смешивая потоки.

Водяные теплые полы подходят для подключения к системе отопления только в частном жилье. В городских квартирах или высотных зданиях такой монтаж реализовать невозможно по техническим причинам.

Максимальный эффект от ВТП достигают с помощью автономных источников отопления. Лучший вариант из них – это газовый котел, который нагревает циркулирующий теплоноситель до 45–50 °С.

При правильном подключении системы по самой эффективной схеме для конкретных помещений, теплый пол прослужит долгие 30–50 лет.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

На заметку: водяной контур по типу «змейка» может работать от циркуляционного насоса небольшой мощности. Для ванной комнаты или детской такая схема укладки выглядит предпочтительнее.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Фото схемы подключения теплого пола
