Выбор трехполюсного автоматического выключателя по серии и техническим параметрам

Зачем нужны автоматические выключатели

Существует множество причин, по которым ток в сети может превысить нормальные показатели. В основном это происходит из-за чрезмерной нагрузки, когда суммарная мощность подключенных приборов превышает величину, которую может выдержать сечение кабеля. В этом случае автомат выключается не сразу, а только после того как температура провода достигнет установленного уровня.

Если в сети происходит короткое замыкание, это приводит к многократному увеличению мощности тока в мгновение, поэтому автоматический выключатель сразу реагирует на ситуацию и блокирует подачу электроэнергии.

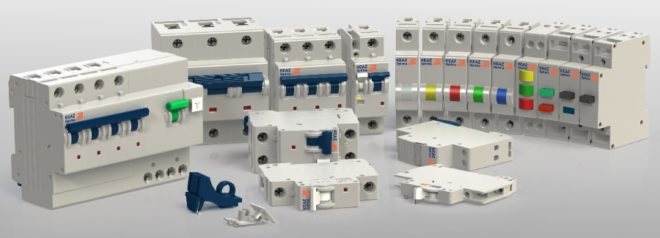

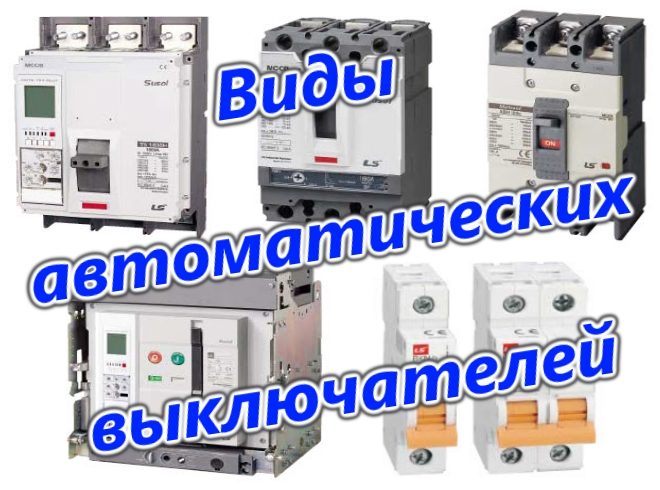

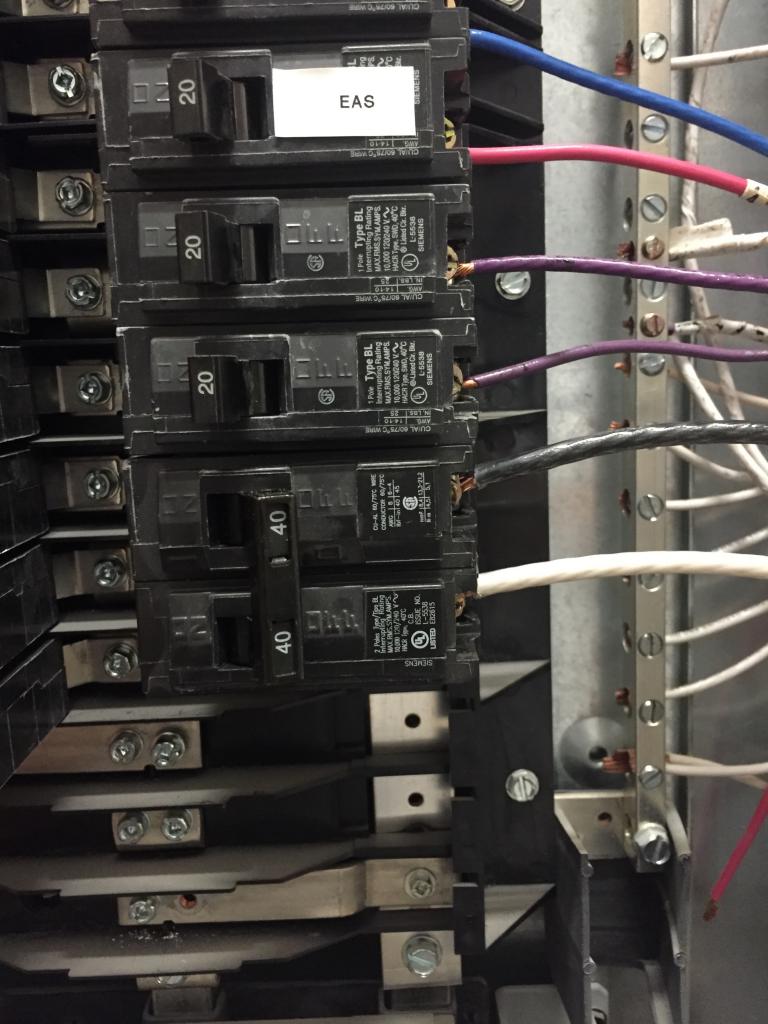

Какими бывают автоматы

Существует три категории, к которым может относиться автомат защиты сети. Каждая из них предназначена для конкретной нагрузки, а отличия между видами заключаются в особенностях используемой конструкции.

• Модульные устройства чаще всего можно встретить в бытовых сетях, подключенных к сети электроснабжения с незначительными токами. В преимущественном большинстве случаев отличаются наличием одного или двух полюсов.
• Литые используются в промышленных сетях, где мощность тока достигает 1000 А. Свое название получили потому, что основной их особенностью является использование литого корпуса.
• Воздушные выключатели могут иметь до четырех полюсов, имея возможность выдерживать ток силой до 6300 А. В связи с этим их устанавливают только в электрические цепи, к которым подключаются высокомощные установки.

Также существуют дифференциальные автоматы, это обычные выключатели, имеющие УЗО в своей конструкции.

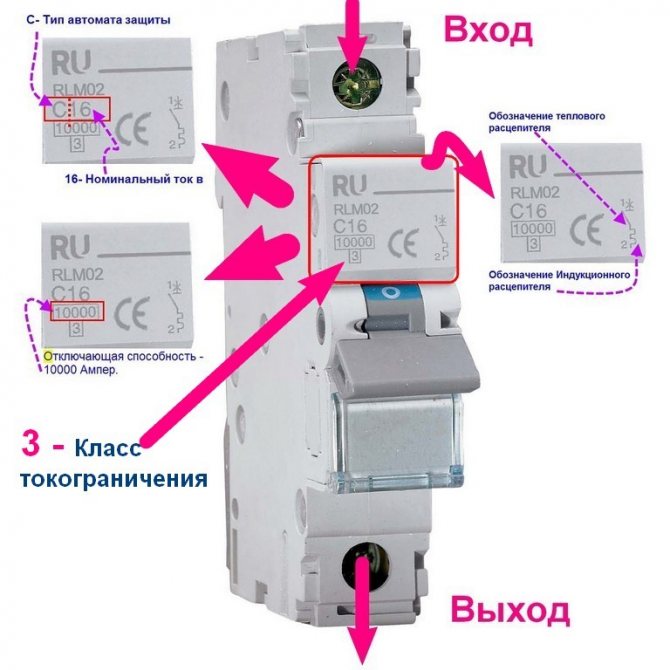

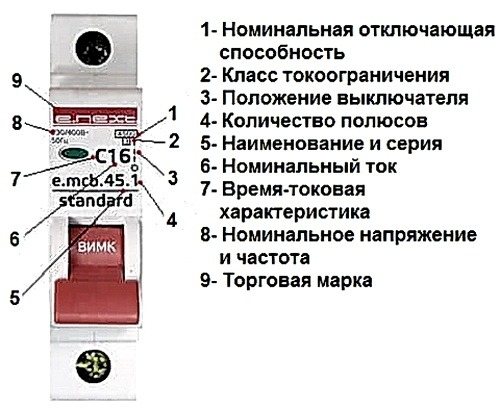

Маркировка автоматов защиты

Посмотрим где смотреть на корпусе автомата защиты, выше упомянутые значения токов отсечки и времени срабатывания.

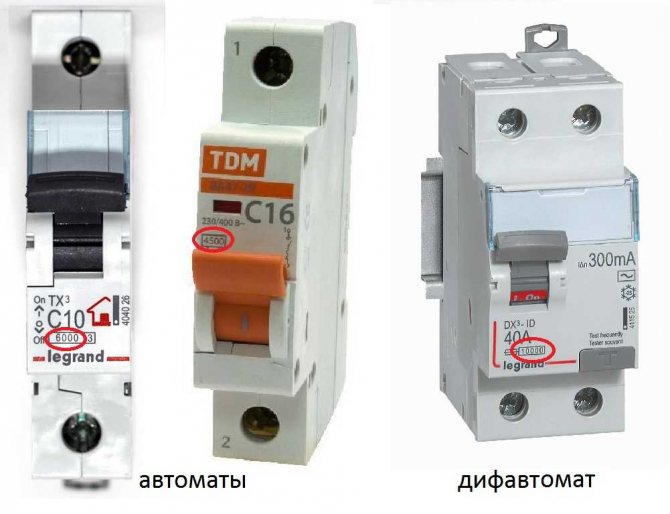

Отключающая способность это характеристика надежности автомата защиты. Например, на фото вы видите маркировку отключающей способности в 10000 Ампер. Это значит, что после срабатывания автомата при токе короткого замыкания менее 10000 ампер, автомат останется в исправном состоянии и может продолжить работу, после устранения неисправности.

В ГОСТ Р 50345 определены стандартные значения номинала отключающей способности автоматов защиты: 1500 А, 3000 А, 4500 А, 6000А, 10 000 А.

Класс токоограничения. Автомат с токоограничением не позволяет току короткого замыкания достигнуть максимального значения, и отключение происходит быстрее.

Класс токоограничения маркируется цифрами:

2 Класс – снижение времени отключения на половину полупериода;

3 Класс – снижение на треть полупериода.

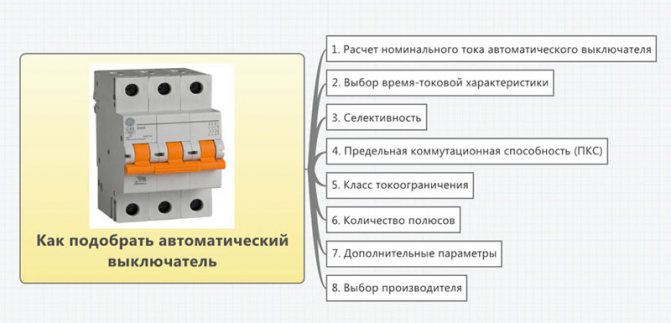

В завершении статьи, нужно упомянуть, что выбор автомата защиты придется делать из следующих номиналов АЗ для крепления на DIN-рейку:

Статьи по теме: Учет электроэнергии в квартире

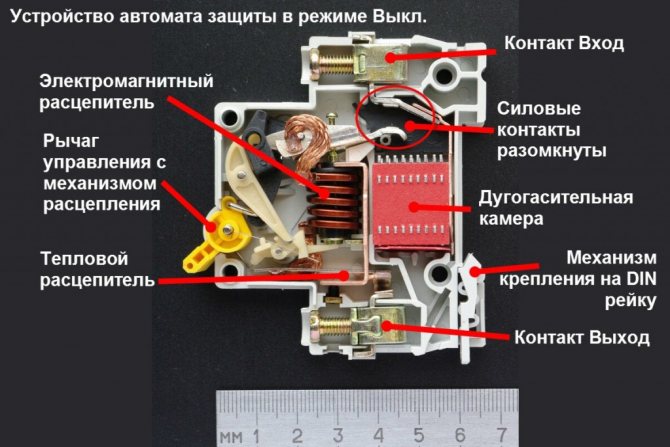

Расцепители и их разновидности

Расцепитель – это ключевой элемент любого автоматического выключателя. Несет в себе функцию блокировки электропитания, если величина тока превышает допустимое значение. При этом существует две разновидности таких устройств, которыми может быть оснащен автомат-выключатель – тепловые или электромагнитные.

Последние отличаются тем, что с их помощью достигается почти мгновенное срабатывание защитной системы, и участок сразу обесточивается, как только фиксируется возникновение короткого замыкания. В конструкцию входит катушка с сердечником, который под воздействием сильного тока втягивается внутрь, из-за чего постоянно срабатывает отключающий элемент.

В качестве дополнительного прибора часто устанавливаются нулевые расцепители, которые отключают автоматический выключатель, если напряжение имеет показатель ниже допустимого предела.

Встречаются приборы дистанционного типа, которые не только блокируют, но и возвращают подачу энергии без необходимости самостоятельно подходить к электрощиту. Однако эти опции существенно увеличивают общую цену оборудования.

Плюсы и минусы воздушных автоматов

Среди преимуществ можно выделить следующие:

1. Используют такие устройства давно, поэтому опыта в их эксплуатации и ремонте предостаточно.
2. Более современные приборы (например, элегазовые) не поддаются ремонту.

Но есть и недостатки, например:

1. Необходимо иметь дополнительную пневматическую аппаратуру или компрессор.
2. При отключении (особенно при аварийном) издает много шума.
3. Для установки нужно большое пространство – у прибора довольно большие габариты.
4. Нельзя устанавливать в пыльных и влажных помещениях. Поэтому приходится применять дополнительные меры, чтобы уменьшить запыленность и влажность.

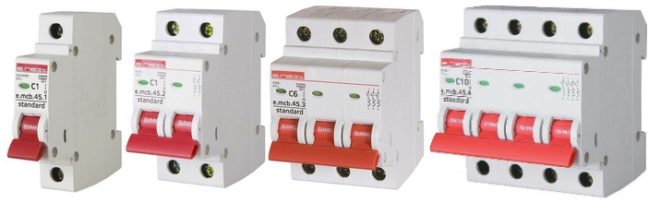

Отличие автоматов по количеству полюсов

Комплектация автоматических выключателей предусматривают наличие до четырех полюсов. Чтобы приобрести подходящий прибор, достаточно разобраться в видах электрических автоматов, назначении и характеристиках каждого и них:

• Один полюс. Предназначены для безопасности в электросети, обеспечивающей питанием обычные розетки и освещение в доме. Устанавливаются на фазный провод, исключая захват нулевого.
• Два полюса. Подключаются к цепи, которой обеспечивается питание бытовых приборов, отличающейся высоким потреблением энергии. В эту категорию входят электроплиты, стиральные машины и другие.

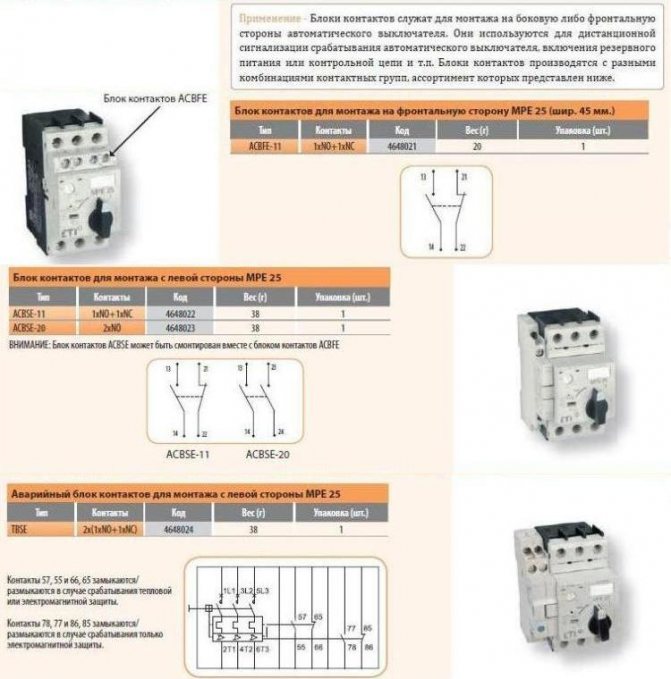

• Три полюса. Устанавливаются в полупромышленные сети, которые обеспечивают питанием мощные устройства наподобие скважинных насосов или установок для автомобильной мастерской.
• Четыре полюса. Обеспечивают безопасность сети от перегрузок и коротких замыканий, позволяя подключать к ней сразу четыре кабеля.

Устройства выбираются только в зависимости от области их применения.

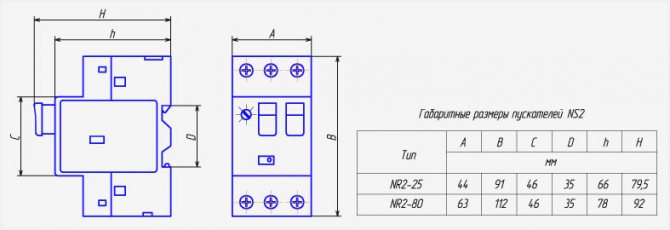

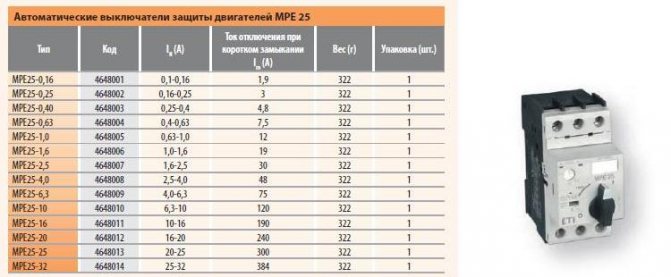

Параметры автоматических выключателей

Характеристики автоматических выключателей – это еще один показатель, по которому они отличаются друг от друга. В первую очередь мастера обращают внимание, насколько защитное оборудование чувствительно к перепадам тока. Достаточно посмотреть соответствующую маркировку, чтобы понять, как устройство будет реагировать на возрастание силы тока. Одни сразу отключают доступ к питанию, в то время как другие срабатывают с задержкой.

В зависимости от чувствительности меняется и маркировка:

• А. Самые чувствительные и эффективные устройства, которые мгновенно отключают электроснабжение, как только фиксируется повышенная нагрузка. Их не используют в бытовых сетях. Основной сферой применения являются цепи, обеспечивающие питанием высокоточное оборудование.
• В. Когда фиксируется превышение током номинального значения силы, автомат отключает питание с небольшой задержкой. В преимущественном большинстве случаев сферой применения этих приборов являются линии, в которые подключается дорогая бытовая техника.
• С. Наиболее популярный вариант автоматов для бытового применения. Когда таким оборудованием регистрируется превышение силы тока, они не сразу отключают электропитание, а с некоторой задержкой. Благодаря этому, если перепад является незначительным, нагрузка может нормализоваться сама, не требуя принудительного отключения всего помещения.
• D. Имеют самую низкую чувствительность, из-за чего основной сферой их применения являются электрощиты, находящиеся на подходе к зданию. Другими словами, этими щитами обеспечивается своеобразная подстраховка квартирных устройств: если последние по каким-то причинам не срабатывают после обнаружения критической ситуации, общая сеть отключается этими приборами.

Также существуют специальные автоматы для сетей с нагрузкой выше 1000 вольт. Такие автоматические выключатели представляют собой сложное оборудование, которое производится по индивидуальному заказу под нужный класс напряжения. В большинстве случаев монтируют на трансформаторных подстанциях. Они должны быть надежными, безопасными, удобными в эксплуатации, быстро реагировать на возникающие аварии и быть относительно бесшумными во время работы.

Комментарии:

Evgen

А я думал, что трехполюсный подключается как фаза-ноль-земля, а оно оказывается вот как… Век живи, век учись! А его можно использовать в щитке под однофазную сеть, если надо отключать сразу три контура?

Vasiliy

Evgen, а зачем он тогда нужен? Запитай все три фазы через однополюсный выключатель и будут они тебе отключаться одновременно без проблем! И место на рейке сэкономишь.

Denis

А почему нельзя использовать трехполюсный выключатель в однофазной сети? Отключать одновременно фазу, ноль и землю? Если поставить его, например, на вводе в щиток. Мне кажется так правильнее.

Алекс

Denis, а зачем тебе на вводе отключать землю? Трехполюсный выключатель нужен только

в трехфазной сети, но использовать его в однофазной возможно, но нецелесообразно. Также нецелесообразно, как отключение заземления в приведенном вами примере

Владимир

Ноль иногда отключить полезно-при перекосе фаз,в деревнях сплошь и рядом.А вот землю рвать надо ТОЛЬКО если есть разд.транс,и ПОСЛЕ него.

Virtual Private Servers

Одной из наиболее видных, в прямом смысле этого слова, характеристик автоматического выключателя являектся характеристика определяющая количество полюсов автомата.

макс

а если надо отключить две фазы и ноль трёх полюсный пойдет

Оставить комментарий Отменить ответ

Похожие записи

Как выбрать автоматический выключатель

Есть мнение, что самый надежный вариант автоматического выключателя – это устройство, которое может выдержать максимальную нагрузку и обеспечить помещение максимально эффективной защитой. Если следовать такой логике, можно использовать в любых сетях воздушные автоматы, и таким образом избавить себя от большинства проблем, но на практике дело обстоит несколько иначе. В зависимости от параметров конкретной цепи будет зависеть и тип выключателя, который лучше в нее установить. Если ошибиться в выборе автоматического выключателя, в конечном итоге это может обернуться крайне негативно.

Как работают воздушные выключатели?

Выше мы рассмотрели устройства, которые применяются в быту и на производстве. Но стоит рассмотреть и принцип работы автоматических воздушных выключателей – это совершенно иная категория приборов. Классифицируют их по типу движения воздуха:

1. Поперечные.
2. Продольные.

Воздушные автоматы могут иметь большое количество разрывов контактов, все зависит от того, на какое напряжение они рассчитаны. Чтобы облегчить гашение дуги, с контактами соединяется сопротивление в качестве шунта.

Дугогасительная камера – это набор перегородок, разбивающих дугу на маленькие составляющие. Именно поэтому дуга не может разгореться и достаточно быстро она тухнет. Высоковольтные выключатели, работающие со сжатым воздухом, отличаются тем, что у них либо есть отделитель, либо нет. Если в конструкции имеется отделитель, то силовые контакты соединяются с поршнями. В итоге получается единый механизм. Отделитель включается последовательно с контактами гасителя дуги.

Отделитель и контакты гасителя дуги – это первый полюс автомата. При подаче сигнала на отключение происходит срабатывание механического пневмоклапана. Он открывает а воздух начинает воздействовать на контакты гасителя дуги. Контакты размыкаются, а дуга при этом тушится при помощи сжатого воздуха. После этого происходит отключение и разделителя. Стоит отметить, что необходимо четко отрегулировать подачу воздуха, чтобы его количества хватило для тушения дуги.

Виды автоматических выключателей — какие бывают автоматы

Автоматическими выключателями называются устройства, задача которых состоит в защите электрической линии от воздействия мощного тока, способного вызвать перегрев кабеля с дальнейшим оплавлением изоляционного слоя и возгоранием. Возрастание силы тока может быть вызвано слишком большой нагрузкой, что происходит при превышении суммарной мощностью устройств той величины, которую кабель может выдержать по своему сечению – в этом случае отключение автомата происходит не сразу, а после того, как провод нагреется до определенного уровня. При КЗ ток возрастает многократно в течение доли секунды, и устройство тут же реагирует на него, мгновенно прекращая подачу электричества в цепь. В этом материале мы расскажем, какими бывают типы автоматических выключателей и их характеристики.

Выбор прибора

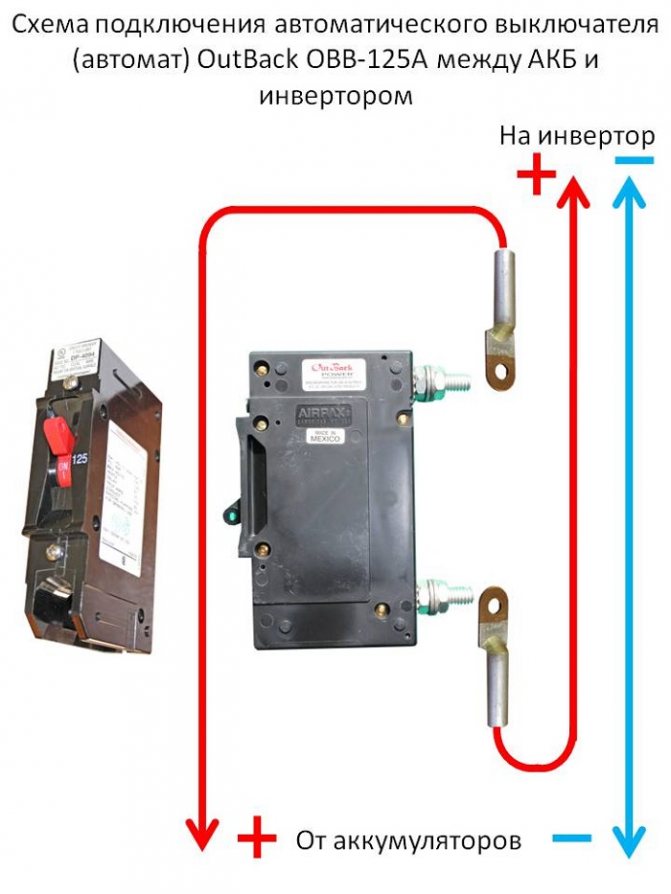

Для подбора качественного защитного прибора необходимо ориентироваться на проводниковое сечение. Для этого понадобится расчет величины мощности и тока оборудования, линии питания. Ориентируясь на выведенные данные, можно подобрать автомат. Как правило, взять всю информацию можно из специальных схем.

Двухполюсный автомат — устройство, созданное для защиты электроцепи. Имеет свое функциональное назначение, достоинства и недостатки. Также обладает собственными техническими характеристиками.

Вам это будет интересно Самодельный блок питания для шуруповерта

Автоматические защитные выключатели: классификация и различия

Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети. Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:

• Модульные АВ. Эти устройства монтируются в бытовых сетях, в которых протекают токи незначительной величины. Обычно имеют 1 или 2 полюса и ширину, кратную 1,75 см.

• Литые выключатели. Они предназначены для работы в промышленных сетях, с токами до 1 кА. Выполнены в литом корпусе, из-за чего и получили свое название.
• Воздушные электрические автоматы. Эти устройства могут иметь 3 или 4 полюса и выдерживают силу тока до 6,3 кА. Используются в электрических цепях с установками высокой мощности.

Существует еще одна разновидность автоматов для защиты электросети – дифференциальные. Мы не рассматриваем их отдельно, поскольку такие устройства представляют собой обычные автоматические выключатели, в состав которых входит УЗО.

Типы расцепителей

Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:

Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.

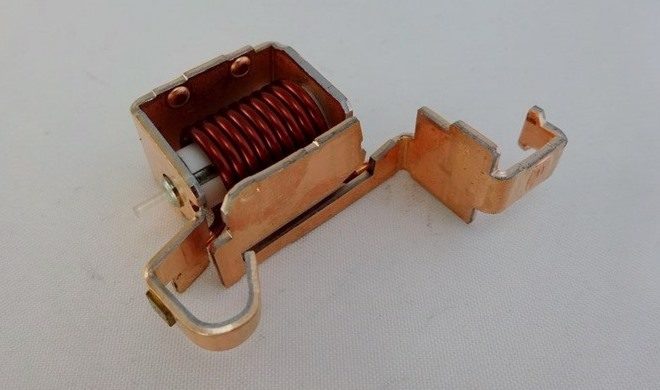

Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.

Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.

Наличие этих опций значительно увеличивает стоимость аппарата.

Виды расцепителей

В бытовых автоматических выключателях чаще всего встречаются следующие виды расцепителей: тепловой, электронный и электромагнитный. Они быстро распознают критическую ситуацию (появление сверхтоков, перегрузки и перепады напряжения) и размыкают контакты автоматического выключателя, предотвращая порчу электрического оборудования и защищая проводку. Помимо этих видов, существуют еще и расцепители нулевого напряжения, минимального напряжения, независимые, полупроводниковые, механические.

Сверхтоки — увеличение силы тока в электрической сети, превышающей номинальный ток автомата. Это токи перегрузки, замыкания.

Ток перегрузки — сверхток в функциональной сети.

Ток короткого замыкания — сверхток, появляющийся в результате замыкания двух составляющих сети при крайне низком сопротивлении между этими элементами.

Тепловой расцепитель

Тепловой расцепитель размыкает контакты автоматического выключателя при небольших превышениях номинального тока, отличается увеличенным временем срабатывания. При кратковременных превышениях токовой нагрузки он не срабатывает, это удобно в сетях, где часты именно кратковременные превышения номинального тока автомата.

Тепловой расцепитель является биметаллической пластиной, один конец которой расположен рядом со спусковым механизмом расцепления. В случае увеличения силы тока пластина начинает изгибаться и приближаться к спусковому механизму, касается планки, а та, в свою очередь, размыкает контакты автоматического выключатели. Принцип работы построен на физических свойствах металла, расширяющегося при нагревании, поэтому такой расцепитель и называется тепловым.

К достоинствам теплового расцепителя можно отнести отсутствие трущихся друг о друга поверхностей, устойчивость к вибрациям, низкая стоимость в силу простой конструкции

Но нужно обратить внимание и на недостатки — работа теплового расцепителя сильно зависит от температуры окружающей среды, их следует размещать в местах со стабильным температурным режимом вдали от источников тепла, в противном случае возможны многочисленные ложные срабатывания

Электронный расцепитель

В состав электронного расцепителя входят измерительные устройства (датчики тока), блок управления и исполнительный электромагнит. Электронные расцепители предназначены для подачи команды на автоматическое отключения автомата с заданной программой при возникновении в электрической цепи сверхтоков перегрузки или замыкания. При превышении силы тока через автомат в блоке электронного расцепителя начинается отсчет времени срабатывания в соответствии с время-токовой характеристикой. Если за время срабатывания ток снизится до величины, ниже пороговой, то автоматического срабатывания не произойдет.

К плюсам электронных расцепителей относятся: широкий выбор настроек, четкое следование прибора заданной программе, наличие индикаторов. Основной недостаток — довольно высокая стоимость, а также чувствительность расцепителя к воздействию электромагнитного излучения.

Электромагнитный расцепитель

Электромагнитный расцепитель (отсечка) срабатывает мгновенно, не допуская ни малейшей вероятности повреждения составных частей электроцепи. Это соленоид с подвижным сердечником, который воздействует на механизм расцепления. В процессе протекания тока по обмотке соленоида, в случае превышения токовой нагрузки, происходит втягивание сердечника под воздействием электромагнитного поля.

Электромагнитный расцепитель срабатывает при превышении тока короткого замыкания. Он обладает достаточной прочностью, устойчив к вибрации, однако создает магнитное поле.

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

• Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
• Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
• Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
• Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

Применение автоматов различной полюсности – на следующем видео:

Особенности подбора автоматов

Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.

Для защиты цепей с различными параметрами надо устанавливать аппараты с соответствующими возможностями.

Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.

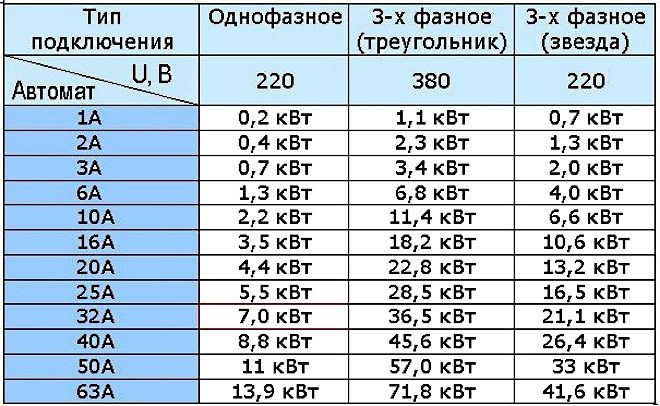

Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.

Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.

Наглядно про типы автоматических выключателей на видео:

Отключающая способность автоматов

Показатель отключающей способности указывает, какую силу тока КЗ он способен отключить и при этом сохранить свою работоспособность. Токи короткого замыкания зависят от различных факторов, но в любом случае, токи КЗ определяются экспериментальным путем. Что касается электропроводки дома или квартиры, то токи короткого замыкания не отличаются особой мощностью, поскольку электрическая сеть имеет значительное удаление от трансформаторной подстанции.

Хотя бывают дома, которые расположены рядом с трансформаторными подстанциями. В таких домах токи короткого замыкания значительно выше. В таких случаях следует выбирать автоматические выключатели с током отключения КЗ порядка 10000 А, в остальных случаях достаточно установки автоматов с током отключения КЗ не больше 6500 А. В сельской местности достаточно автоматов с током отключения КЗ около 4500 А, поскольку здесь обычно старые ЛЭП и больших токов КЗ не бывает. Чем больше у автомата отключающая способность, тем он дороже. Поэтому, выбирая электрическое оборудование, следует учитывать подобные факторы. Зачем платить больше?

Зачастую владельцы не обращают внимание на данные показатели и устанавливают в жилых помещениях автоматические выключатели с низкой отключающей способностью. Конечно, такой автомат способен защитить от токов КЗ, но нет гарантии, что он останется после этого в рабочем состоянии. Существует также вероятность того, что такой автомат просто не успеет сработать, так как контакты могут расплавиться раньше, чем он сработает. Тогда последствия могут оказаться весьма плачевными.

Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:

• Пожаров.
• Ударов человека током.
• Неисправностей электропроводки.

Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность

Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:

• Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
• На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
• На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

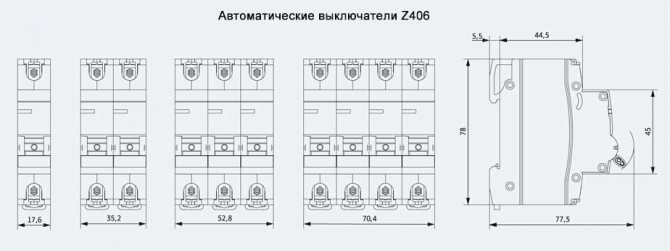

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

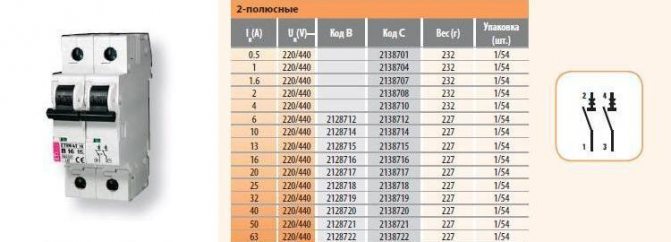

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

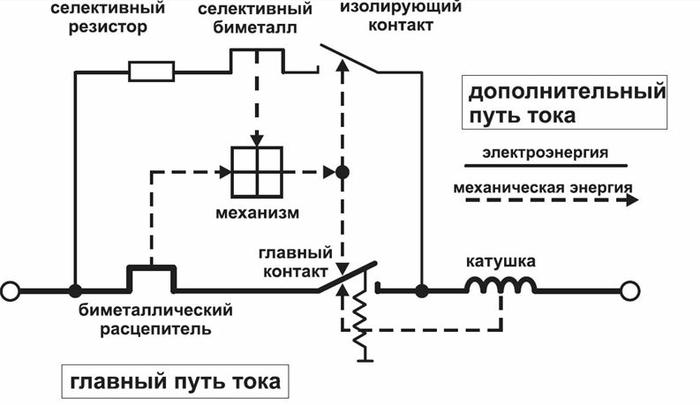

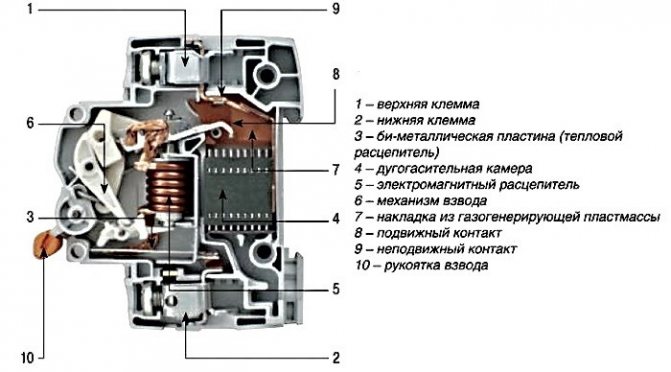

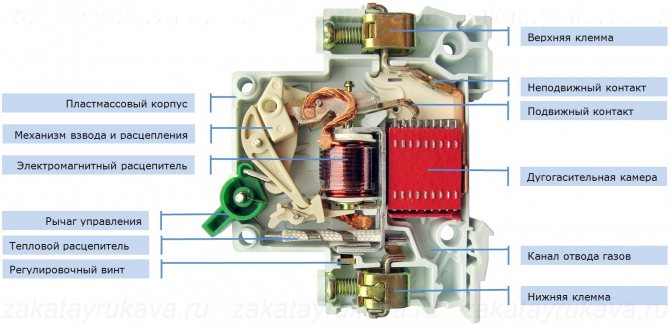

Принцип действия

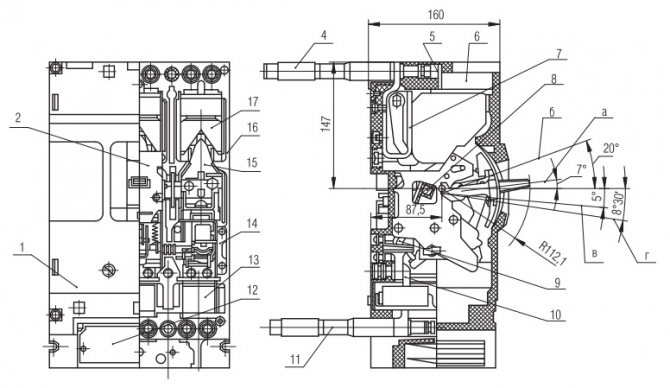

Внешне аппарат имеет термостойкий пластмассовый корпус с рукояткой, ответственной за начало и окончание работы. Имеет в себе фиксатор-защелку сзади и винтовые виды клемм снизу.

Главным в автоматическом выключателе является конструктивный узел, а именно главная контактная система, дугогасительная система, привод с расцепителем и вспомогательным контактом. Контактная система бывает одно-, двух- или трехступенчатая. Дугогасительная система включает в себя камеры, имеющие дугогасительные решетки или узкие щели.

Независимо от исполнения, есть предельный ток действия, который не ломает автомат, поскольку из-за превышения напряжения подгорают или свариваются контакты.

Вам это будет интересно Простейший асинхронный генератор тока

Выполняется автоматический выключатель с дополнением ручного или двигательного привода. Бывает стационарным или передвижным. Привод нужен, чтобы включатель и автоматически отключать систему. Также в системе присутствует реле, имеющее прямое действие. Это электронный расцепитель, который включает в себя рычаги, защелки, коромысла и отключающие пружины.

Работает аппарат очень просто. Напряжение от сети идет к верхней клемме, которая соединена с неподвижным контактом. От него идет энергия на подвижный контакт. Он уже передает ее к медному проводнику и тепловому расцепителю. В конце ток подается в нижнюю клемму. При аварии, к примеру, при перегрузке или коротком замыкании, отключается защищаемая электроцепь за счет того, что начинает работать электромагнитный расцепитель.

Обратите внимание! Важно отметить, что электромагнитным расцепителем называется элемент с соленоидом, имеющий подвижный стальной сердечник, который удерживает пружина. Во время превышения токового напряжения, в катушке появляется электрополе. Сердечник попадает внутрь катушки и преодолевает пружинное сопротивление. В результате срабатывает расцепление. Без аварии силы электрополя недостаточно для наступления расцепления.
