Включение компьютерного блока питания стандарта ATX и AT

В некоторых ситуациях требуется произвести запуск блока питания без использования персонального компьютера (ПК). В первую очередь это необходимо, для проверки работоспособности компонента и напряжения на выводах. Далее подробно рассмотрим принцип работы и запуска блока питания без применения компьютера.

Важно! Перед тем, как приступать к процессу, стоит сразу сказать о том, что запуск блока питания (БП) без использования ПК или другой нагрузки (хотя бы подключенной лампочки или кулера) может привести к его поломке и поражению электрическим током, поэтому все действия выполняются на свой страх и риск.

Стандартная процедура включения

Принцип работы блока питания основывается на преобразовании электричества (сетевого напряжения) до того значения, которое требуется для функционирования ПК. Благодаря этому компоненты компьютера могут стабильно работать и не подвергаться воздействию различных помех.

Процесс запуска происходит следующим образом:

• в первую очередь ток подается в фильтр, который отвечает за пики, гармоники и помехи в электрической сети;
• далее благодаря прохождению через фильтр, ток стабилизируется. Возьмем для примера значение мощности в 350В;
• затем ток подается в инвертор, где преобразуется в переменное значение от 30 кГц, до 55 кГц. В заключении ток подается ко всем компонентам ПК через разные отводы, т.к. оборудованию требуется разное напряжение.

Проверка специальным прибором-тестером

Как проверить блок питания компьютера на работоспособность, если знаний в радиотехнике нет и паять мы не умеем? Ограничиться простым измерением напряжения? Но, во-первых, такая проверка будет неполной. Во-вторых, использование мультиметра подразумевает понимание хотя бы основ электрики. Но, оказывается, тестер необязательно делать – его можно купить. Во всяком случае, так говорят. Проверим, насколько правдива эта информация и действительно ли можно купить качественный тестер блока питания компьютера за реальные деньги. Заходим в Интернет и начинаем поиск.

Power supply tester LCD

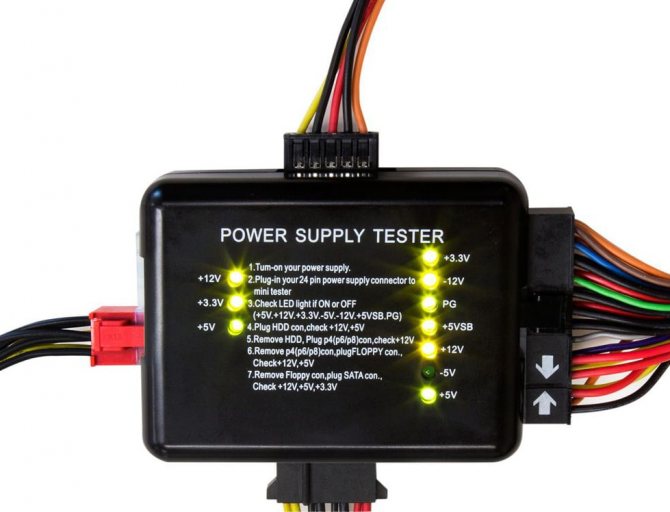

Относительно недорогой и простой в работе тестер позволяет быстро измерить напряжения по шинам +12 В, +5 В, +3.3 В, +5 В SB и – 12 В, а также наличие сигнала PG и время задержки его появления после старта блока питания. Во время измерения прибор самостоятельно контролирует величины напряжений и проверяет, укладываются ли они в допускаемые диапазоны. С помощью Power supply tester можно проверить наличие напряжений как на основном разъеме ATX, так и на дополнительных, питающих процессор, видеокарту, SATA и IDE периферию.

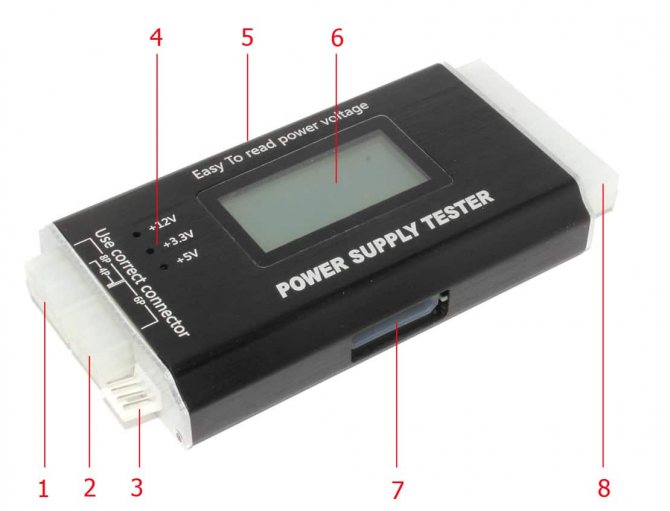

На фото цифрами обозначены:

• 1 – гнездо для подключения кабеля питания видеокарты 8 пин или процессора 4 пин;
• 2 – гнездо для подключения кабеля питания видеокарты 6 пин;
• 3 – гнездо для подключения кабеля питания НГМД;
• 4 – светодиодные индикаторы наличия напряжения на гнездах 1, 2, 3, 7, 5;
• 5 – гнездо для подключения кабеля питания SATA устройств;
• 6 – ЖК-дисплей;
• 7 – гнездо для подключения кабеля питания IDE устройств (MOLEX);
• 8 – гнездо для подключения кабеля питания материнской платы (ATX).

Кратко рассмотрим алгоритм работы устройства. Подключаем к тестеру главный разъем питания ATX и при необходимости остальные, которые необходимо проверить. Сам блок питания включаем в сеть, и он автоматически запускается. При этом на ЖК-дисплее тестера отображаются величины напряжений на всех шинах разъема ATX и время задержки включения сигнала PG.

Если какой-то параметр выходит за пределы допустимого, выдается сообщение об ошибке соответствующего канала. Наличие напряжения на дополнительных разъемах отображается светодиодными индикаторами. Если они (разъемы) не подключены, индикация отсутствует.

Проверка блока питания компьютера при помощи тестера

Важно! Прибор получает питание от колодки ATX и через нее же запускает блок питания. Поэтому даже если необходимо протестировать, скажем, колодку SATA, разъем ATX придется подключить.

Что можно сказать об этом приборе? Удобно, просто, наглядно. Стоит он недорого – в районе $10. Но он измеряет напряжения без нагрузки. Таким образом, протестировать блок питания на все 100% не удастся.

Kingwin KPST-02

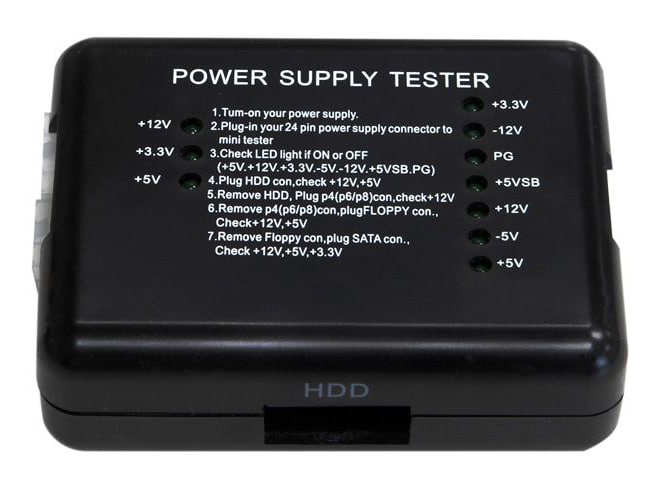

Этот тестер выполняет те же функции, что и предыдущая модель, но результаты измерений он держит при себе, сообщая лишь, что такое-то напряжение то ли в норме, то ли в наличии. Кроме того, прибор не измеряет время задержки сигнала PG.

Работаем с ним так же, как и с Power supply testerLCD. Подключаем колодки БП, включаем БП в сеть. Он запускается, а мы любуемся лампочками и гадаем – в норме напряжение или оно просто присутствует, но неизвестно, укладывается ли в допустимый диапазон.

Вроде работает, но верить светодиодам лично я бы не стал. Тем более в описании отсутствует информация о том, что устройство контролирует не только наличие, но и величину напряжений. А если не указано, то либо маркетологи спят, что маловероятно, либо никто ничего не контролирует. Придется брать в руки вольтметр и проверять все напряжения. А если надо возиться с мультиметром, зачем такой тестер нужен? Ведь он проводит измерения без нагрузки БП. Но есть и плюс – стоит этот тестер вдвое меньше предыдущей модели.

Как включить блок питания без компьютера

Первые источники питания для ПК производились по стандарту АТ. Благодаря этому, запуск можно было произвести без использования ПК, т.е. напрямую. Сейчас же блоки выпускаются в новом стандарте АТХ, и холостой запуск теперь вредит им. Они оснащены коннекторами SATA и Molex для подключения жестких дисков и видеокарт. Также имеются 4-pin и 8-pin питание для подключения процессора и 20 pin (более старые устройства) или 24 pin (оснащаются современные ПК) под материнскую плату.

Как установить драйвер для sm-контроллера шины в Windows

Для запуска БП необходимо знать, какие контакты требуется замкнуть, как правило для это используют разъем PS_ON (зеленый) и COM (черный). Далее пошагово рассмотрим общие шаги по запуску без ПК.

Прежде всего необходимо понимать, по каким кабелям какое напряжение идет, чтобы обезопасить себя. Схема распиновки блока питания:

Инструкция:

• для начала необходимо выполнить отключение БП от сети и других компонентов ПК;
• затем откручиваем болты крепления и аккуратно вытаскиваем источник питания из системного блока;

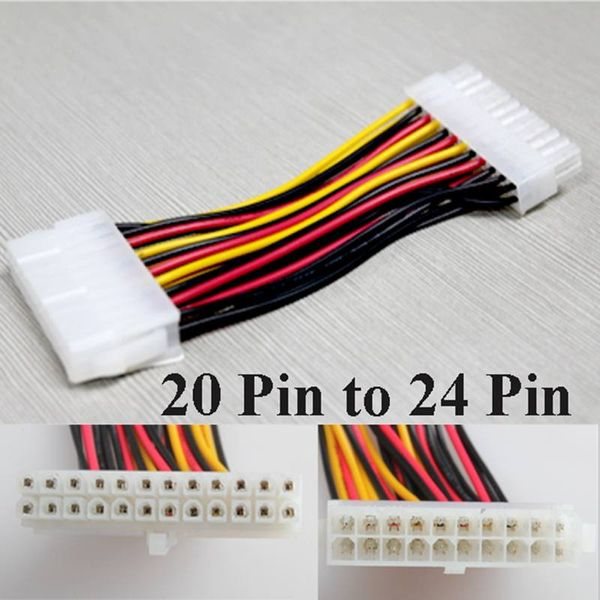

Обратите внимание, что блоки оснащенные 20 pin и 20+4 pin разъемами не следует включать без нагрузки. В противном случае он может выйдет из строя.

• для обеспечения нагрузки будем использовать кулер. Главное, чтобы БП не работал без нагрузки;
• далее требуется выполнить замыкание PS_ON (зеленый) и COM (черный). Для запуска используем скрепку или изготавливаем перемычку. Перемычку можно изготовить из обыкновенного кусочка провода с зачищенными концами;

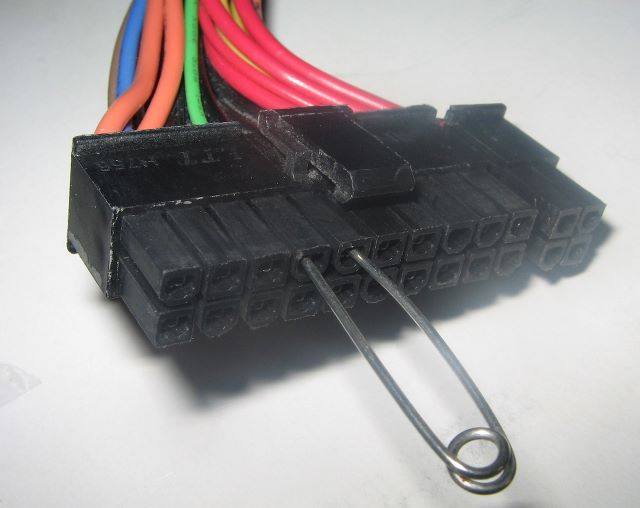

• замыкаем контакты, вставляем скрепку или перемычку в разъемы PS_ON и COM и запускаем БП.

Касательно старого блока питания стандарта AT — там все немного по-другому. Замыкание зеленого и черного контакта не включат блок питания без материнской платы. В этом случае необходимо изготовить 2 перемычки и использовать для запуска сразу две комбинации: голубой – черный и белый – коричневый.

Регулируем скорость вентиляторов компьютера или ноутбука

ВНИМАНИЕ! При запуске БП стандарта AT стоит быть внимательным! Напряжение на одном из замыкаемых контактов 220 Вольт!

Замена ATX блока и советы по ремонту

Замена ATX БП предполагается в случае поломки старого экземпляра или в том случае, когда были заменены составляющие элементы персонального компьютера: более мощные видеокарты, процессоры, материнские платы, большее количество оперативной памяти. В случае такой модернизации ПК, блок питания становится неспособным снабжать питание все составляющие ПК. Прежде всего нужно удалить существующий ATX элемент, установить новый и протестировать его работоспособность. Нужно лишь знать базовые понятия схемотехники и следовать нижеприведенной инструкции:

1. Необходимые подручные инструменты: стандартного размера крестовая отвёртка.
2. Необходимо обесточить персональный компьютер – этот процесс подразумевает выдергивание электрошнура из БП.
3. Следующим шагом нужно снять стенку системного блока, обычно она снимается с левой стороны корпуса путем откручивания нескольких винтиков.

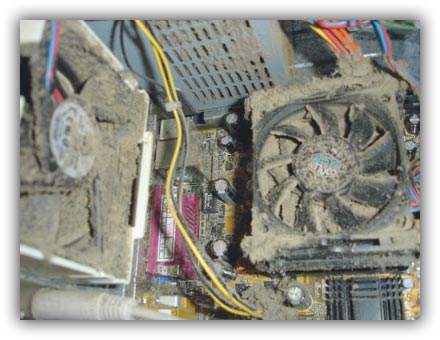

4. Удалите всю скопившуюся пыль из составляющих компьютера кисточкой или пылесосом. Обратите внимание, что чистку компьютера от скопившейся пыли нужно проводить хотя бы раз в полгода. Только после полного очищения от пыли можно приступать к следующим шагам.

1. Отключите все провода, принадлежащие БП от других устройств. Обращайте внимание на возможное наличие специальных защелок в разъемах. Не выдергивайте присоединённые провода резко.
2. После отсоединения всех проводов открутите винтики, которые прикрепляют БП к системному БП компьютера. Таким образом, старый блок питания будет снят.
3. Чтобы присоединить новый БП повторите все действия с точностью до наоборот: закрепите его к системнику, аккуратно присоедините все его провода к нужным элементам, подключите к БП электрически шнур мощностью в 220 Вольт.

Как можно использовать блок питания от компьютера

Из ненужного БП вполне можно сделать устройства, которые пригодятся в быту. Далее рассмотрим, как можно использовать блок от компьютера.

Переделка БП в переменный источник напряжения

Источник постоянного напряжения из компьютерного блока питания достаточно удобная вещь. Для этого потребуется выполнить замену катушек сопротивления и выпаять дроссель. Благодаря этому можно регулировать напряжение от 0 до 20В. Если требуется стандартное напряжение (12В), то требуется установить тиристорный регулятор.

Переделка БП в зарядное устройство

Для переделки блока питания в зарядное устройство потребуется выполнить замену диодов Шоттки на ультрабыстрые. Главным преимуществом подобного ЗУ является то, что у него небольшой вес и габариты. Недостатками данного устройства является чувствительность к перегрузкам и коротким замыканиям. Для исключения перегрузок и короткого замыкания требуется изготовить систему защиты.

Переделка БП в постоянный источник напряжения

Для начала требуется определить, к какому типу относится БП — АТ или АТХ. Импульсные (AT) работают исключительно под нагрузкой, в свою очередь ATX достаточно замкнуть с имитацией нагрузки, как было приведено в инструкции выше. При этом на выходе получится напряжение от 5 до 12 В. Конечные значения будут зависеть исключительно от начальной мощности блока.

Проверяем запуск БП без компьютера

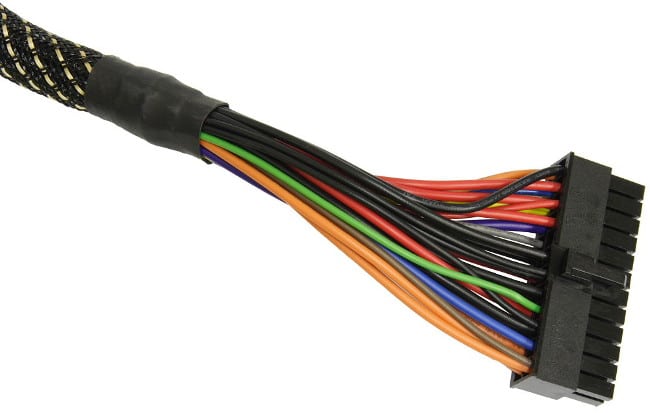

Такая проверка блока питания компьютера удобна тем, что для ее проведения не требуется наличие самого ПК. Достаточно розетки, мультиметра и обычной канцелярской скрепки. Итак, у нас в руках блок питания ATX. Находим жгут проводов, оканчивающийся 24-контактным разъемом. Это самый большой разъем БП, и найти его не составит труда.

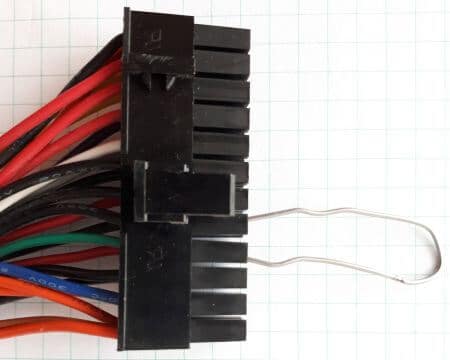

На этой колодке находим зеленый провод и при помощи разогнутой скрепки, вставленной в соответствующие гнезда, замыкаем его с любым черным, имитируя тем самым команду материнской платы «включить БП».

Теперь подключаем БП к сети: если он исправен, то должен запуститься. Это будет хорошо слышно по шуму заработавшего вентилятора охлаждения. Но дать полную или даже частичную гарантию того, что блок питания полностью исправен, такая проверка не может. Поэтому вооружаемся мультиметром и переходим к следующему пункту.

Напряжение на выходе

Если блок питания прошел проверку на работоспособность, включившись после описанной выше манипуляции, имеет смысл проверить напряжение на его выходе. А для этого уже не обойтись без помощи многофункционального электронного прибора – мультиметра. Либо воспользоваться вольтметром.

С этой целью БП включается уже известным нам способом, после чего нужно замерить напряжение между любым из черных проводом и контактов определенного оттенка:

• Черный и розовый – 3,3 В.
• Черный и красный – 5 В.
• Черный и желтый – 12 В.

Могут быть незначительные отклонения, что можно считать нормой. Но при этом значения не должны превышать 5% от указанных величин в большую или меньшую сторону.

Светодиоды

На сегодняшний день в качестве источника света или декоративной подсветки широко используются, в том числе и в обычных квартирах, светодиодные ленты. Одно из напряжений на выходе компьютерного БП — это 12В. Это именно тот показатель, который требуется светодиодной ленте. Нужно сделать лишь несколько манипуляций с БП, подключить к нему ленту, и экономичное освещение готово!
