Как подключить и настроить реле времени к освещению

Управляющие устройства и реле времени

Предлагаемое нами оборудование рассчитано на работу в составе разнообразных систем мониторинга и диспетчеризации. Управляющие устройства от осуществляют процесс работы с m2m-системами: управляют системами микроклимата, реализуют циклическую коммутацию электрических сетей на необслуживаемых объектах.

• реле задержки времени;
• устройства сбора данных;
• контроллеры БРКВ (блока ротации кондиционеров и вентилирования);
• датчики;
• и другие вспомогательные элементы.

Кроме обозначенных устройств управления и автоматизации в наличии вспомогательные элементы к ним. Например, кронштейн для передатчика. Все управляющие устройства и реле времени изготовлены из высокопрочных материалов, не подверженных воздействиям огня и коррозийным влияниям.

РВ применяются там, где есть необходимость:

1. выполнить команды с определённой селективностью, т.е. избирательностью;
2. выполнить включение и отключение нагрузки в определённое время, т.е. использовать РВ в качестве таймера ;
3. выполнить ряд последовательных (программных) действий, либо команд, разнесённых во времени;
4. выполнять команду в течение заданного промежутка времени.

Таким образом функции реле времени чрезвычайно разнообразны, а выдержки времени, которые могут применяться, находятся в диапазоне от десятых долей секунды до десятков часов или суток. Верхний предел выдержки ограничивается только фантазией автора устройства.

Селективность (избирательность) применяется, чаще всего, в устройствах релейной защиты. К примеру, есть линия электропередач, питающаяся от выключателя в голове и секционированная выключателем в середине. Защита смонтирована на головном выключателе. На ней возникает короткое замыкание(КЗ). Как ведёт себя защита линии? Поскольку, защита сама по себе не может определить место КЗ, делают её селективной с помощью реле времени. С первой выдержкой времени, скажем 0.5 секунд, отключают секционный выключатель. Если КЗ не ликвидировано, значит оно ближе к выключателю питания, тогда со второй выдержкой, скажем, 1.0 секунда, отключают головной автомат. КЗ ликвидировано.

Функцию переключателя нагрузки широко используют для управления, скажем, освещением объекта. Включают в определённое время и выключают. Функцию программных действий широко использую в промышленности, когда надо выполнить ряд действий, например:

• включить вентиляцию топки котла во время Х на Y минут;
• разрешить подачу топлива к горелкам во время X + Y .

Это уже программная работа РВ и работа в течение заданного промежутка времени.

Разновидности реле времени

Типы реле времени по общему конструктивному исполнению

Итак, выяснили, что переключение контактов в реле времени производится с определенной задержкой после подачи или снятия питающего или управляющего напряжения. Но прежде чем перейти к рассмотрению самих устройств, обеспечивающих работу по заданному алгоритму, заметим, что реле времени по своей компоновке или общему исполнению можно разделить на несколько типов.

• Моноблочные реле времени. Это – совершенно независимые приборы с собственным корпусом, встроенным питанием или устройством для подключения питания, с выходом, к которому можно подключать стороннюю бытовую или иную технику. Такое реле можно устанавливать в практически в любом месте по необходимости, и подключать к нему тот прибор (систему) который требует подобного управления по времени. Классическим примером может служить реле времени, с которым хорошо знакомы те, кто занимался печатью фотографий.

Такое реле времени позволяло очень точно соблюдать выбранную экспозицию фотобумаги при печатании фотографий
К приборам более широкого использования можно отнести современные реле времени (таймеры) которые останавливаются в розетку и имеют гнездо для подключения сетевой вилки нагрузки. Самый простейший пример использования – можно с вечера запрограммировать, чтобы к утреннему подъему хозяев в электрическом чайнике была вскипячена вода.

• Встраиваемые реле времени. Они не имеют собственного корпуса, являются одним из узлов электрического прибора (или предназначены для такой установки), и автономно, как правило, не применяются. Классический пример такого реле времени – это механический или электронный таймер, руководящий режимами работы стиральной машины, микроволновки, электрической духовки и т.п.

Встраиваемое реле времени, как отдельный узел общего устройства крупного бытового прибора
Такие реле могут быть электромеханическими, имеющими блочное исполнение. Другой вариант – это реле электронного типа, собранное на печатной плате, которая коммутируется с общей схемой того или иного электрического прибора.

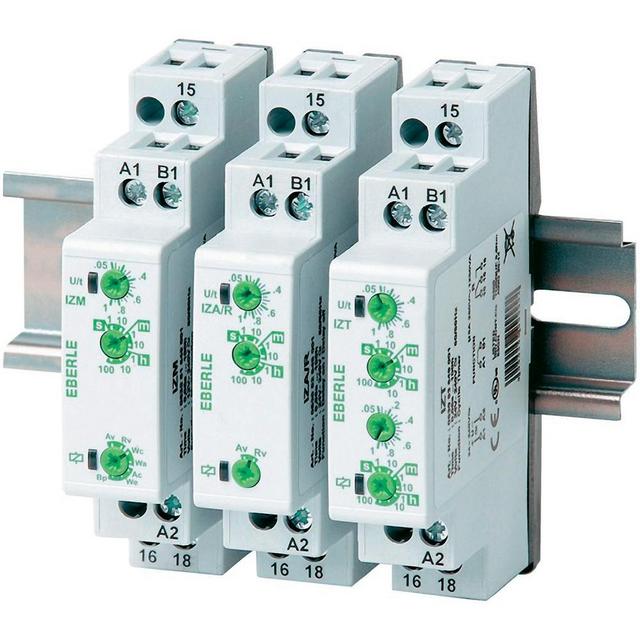

• Модульные реле времени. Как понятно уже из названия, такие приборы имеют стандартизированные размеры и предназначаются для установки на DIN-рейку распределительного щита. Там же, в щите, производится и из стационарное подключение к источнику питания и нагрузке, работой которой они будут управлять. Например, таким образом можно подключить системы освещения, которые будут работать по определенному алгоритму времени, мощные приборы отопления, скажем, с тем расчетом, чтобы их основное функционирование приходилось на часы действия льготного тарифа, вентиляционные установки для обеспечения заданной периодичности проветривания и т.п. Возможно их использование и с другими крупными бытовыми приборами, если те в своей конструкции не имеют собственного встроенного таймера.

Удобно – места такие приборы занимают совсем немного, находятся не на виду, детям недоступны. Многие позволяют задавать суточный, недельный месячный или даже годовой алгоритм работы, то есть не требуют частого вмешательства в управление. Но если и возникнет нужда внести корректировки, то удобное расположение реле времени на рейке, с расположением всех органов управления на фасадной панели, позволит это сделать безо всякого труда.

Типы реле времени по принципу работы

Теперь стоит разобраться, что за механизмы обеспечивают задание необходимого временного интервала. По этому критерию реле времени можно подразделить на несколько типов – это электромагнитные приборы, устройства с пневматическим или гидравлическим замедлителем, моторные, реле с механическим часовым механизмом и электронные.

Цены на реле времени CRM

реле времени CRM

Рассмотрим их вкратце в перечисленном порядке

Электромагнитные реле времени

Они обычно применяются в каскадах пуска и остановки мощного оборудования – позволяют несколько разнести по времени запуск отдельных узлов (механизмов) во избежание резких скачков нагрузки на линию питания.

Принцип работы узла замедления срабатывания заключается в следующем. Конструктивно реле представляет собой электромагнитную катушку. Перемещение притягиваемого к сердечнику катушки якоря передается на механизм замыкания-размыкания контактов. Но на общий сердечник с катушкой надета гильза (чаще всего – медная), которая становится дополнительным короткозамкнутым контуром.

При подаче напряжения питания на катушку в этой дополнительной «обмотке» наводится ЭДС, создающая ток с таким направлением, что он получается в «противоходе» току в основной катушке. То есть своеобразно «гасит» скорость нарастания напряженности электромагнитного поля, необходимого для притягивания якоря реле. И в итоге срабатывание контактной группы происходит не мгновенно при включении питания, а с задержкой, длительность которой можно регулировать уровнем пожатия пружины якоря. Диапазон задержки обычно лежит в пределах о 0,07 до 0,15 секунд.

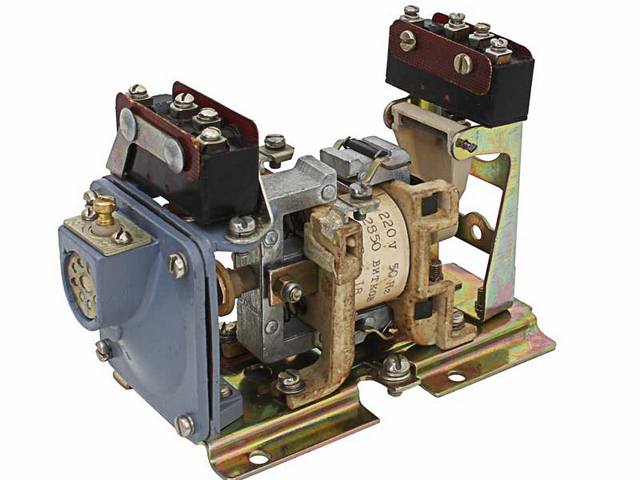

«Классический» пример электромагнитного реле времени – используемая в цепях питания мощного оборудования модель РЭВ 812

При выключении питания происходит обратная картина – за свет наличия дополнительной обмотки-гильзы наблюдается своеобразный эффект «инерции», и размыкание контактов тоже происходит с задержкой. Она может составлять от 0,5 до 1,5÷2 секунд.

Пневматические или гидравлические реле времени.

Вряд ли с ними придется иметь дело в бытовых условиях – они тоже ставились только на мощное обрабатывающее оборудование. Но с механизмом замедления познакомиться все же будет интересно, потому как он имеет довольно оригинальную конструкцию.

Конструктивно такие реле обязательно включают камеру с диафрагмой, в которую упирается подвижный узел (колодка), вызывающая переключение контактов. При снятии напряжения с обмотки катушки колодка освобождается и под действием пружины начинает перемещаться. Но движение колодки тормозится диафрагмой — до выхода воздуха из пневмокамеры. А скорость выпуска воздуха зависит от сечения отверстия, которое, в свою очередь, регулируется специальной иглой.

Регулировки интервала замедления срабатывания могут проводиться в достаточно широком диапазоне и с высокой степенью точности.

Помимо пневматических, существуют и гидравлические замедлители, в которых через регулируемое отверстие между камерами перепускается жидкость (например, трансформаторное масло). Но принцип срабатывания при этом не меняется.

Моторные реле времени

Такие устройства тоже, похоже, уже становятся пережитками прошлого, хотя могут еще встречаться на старых образцах примышленного оборудования.

Характерная особенность таких приборов – это наличие, кроме присущей большинству реле катушки, еще и собственного электропривода. При включении питания оно подается и на катушку, и на электродвигатель, с которого вращение передаётся по системе зубчатых передач рабочим колесам. На этих колесах (имеющих градуировку по времени) есть специальные выступы, которые в определённый момент вызовут замыкание или размыкание контактов цепи питания катушки. Ну а включение или выключение питания на обмотке катушки, в свою очередь, обеспечивает необходимую коммутацию подключенных к реле времени силовых линий.

Цены на реле времени Feron

реле времени Feron

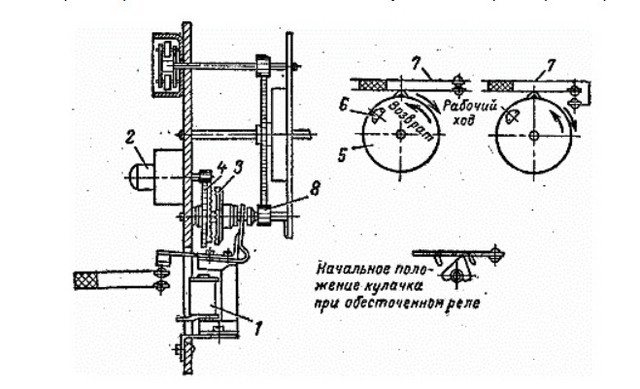

Время срабатывания устанавливается начальным положением рабочего колеса. Кстати, в одном реле таких колес может быть и несколько, что позволяет организовывать довольно сложные алгоритмы управления подключенной нагрузкой.

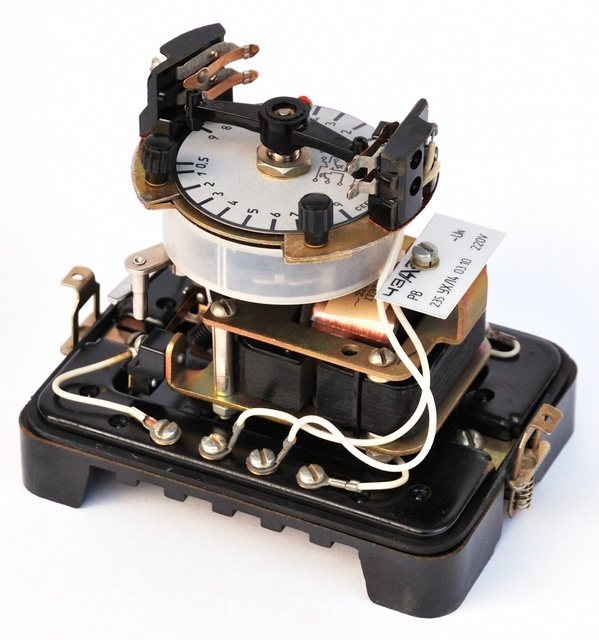

Моторное реле времени ВС-33

Реле времени с анкерным (часовым) механизмом

Самый простой и очень наглядный пример аналога подобных реле времени – это обычные настольные часы с будильником, работающие от батарейки. Время срабатывания устанавливается отдельной специальной стрелкой. И когда часовая стрелка сравняется с ней – произойдет замыкание контакта, и питание будет подано на генератор звукового сигнала.

Безусловно, сами реле времени устроены несколько сложнее, да и нагрузка к ним подключается куда более мощная, чем миниатюрный биппер. Но принцип действия – очень схожий. Механизм отсчета времени – практически полная аналогия с обычными часами. В некоторых реле старых образцов – даже пружина заводится вручную, по мере необходимости. В других – завод осуществляется автоматически при включении питания за сет перемещения электромагнитного якоря.

Реле с часовым механизмом в продаже представлены в широком разнообразии. Большой популярностью у пользователей пользуются модели с циферблатом, разделенным на 24 часа, а каждый час делится еще обычно на четыре отрезка по 15 минут. Каждому такому минимальному интервалу соответствует подвижный сектор (штырек, рычажок, в зависимости от модели).

При подключении реле к сети циферблат начинает вращаться с угловой скоростью один оборот в сутки. На циферблате выставляется текущее астрономическое время. Ну а затем несложно запрограммировать алгоритм срабатывания реле – нажатием (откидыванием или иным перемещением) подвижных секторов, соответствующих тем периодам времени, когда питание на нагрузку должно быть включено.

Программирование алгоритма срабатывания такого реле времени – несложное и интуитивно понятное

Подобные реле времени выпускаются в модульном или моноблочном исполнении, то есть или устанавливаются в распределительном шкафу, или напрямую подключатся в розетку. Невысокая стоимость и простота в эксплуатации снискали им широкую популярность. Точность выставления диапазона и срабатывания реле, безусловно, нельзя назвать высокой (минимальная градация в 15 минут), но для большинства бытовых приборов этого бывает вполне достаточно.

Ну а если требуются более точные настройки, вплоть до секундной градации, то лучше всего сразу приобрести электронное реле времени.

Узнайте, как подключить розетку, а также ознакомьтесь с пошаговыми примерами правильного подключения провода к розетке.

Электронные реле времени

Электронные реле времени в настоящее время все активнее вытесняют своих электромеханических «собратьев». Это понятно – привлекает высокая точность срабатывания, возможности программирования на длительный период: на неделю месяц и даже более, с учетом чередования выходных и праздничных дней, смены сезона, других факторов, влияющих на предполагаемый режим работы подключенных к реле электроприборов.

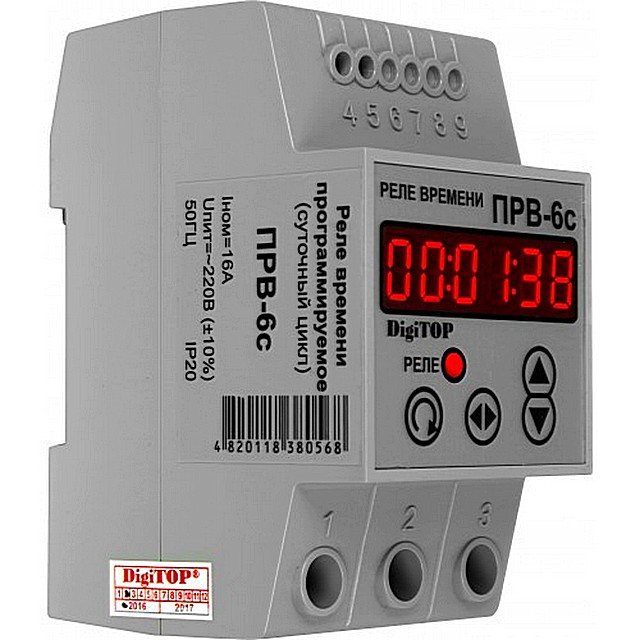

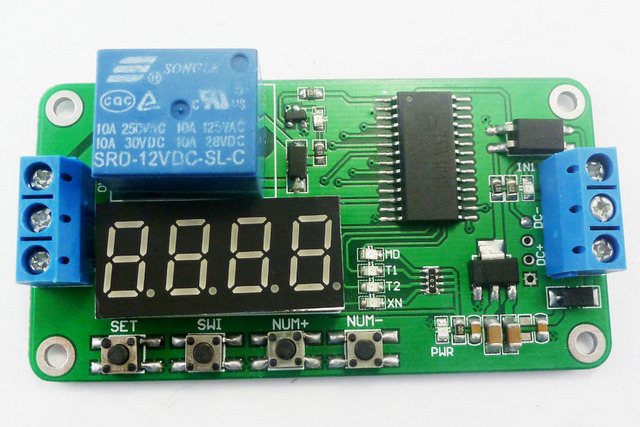

Электронное реле времени с богатым набором возможностей программирования алгоритма управления подключенными электрическими приборами или системами

В этой категории тоже есть свое подразделение по технологии отсчета времени срабатывания. Углубляться в тему не будем – этот вопрос, скорее, интересен специалистам-электронщикам.

Можно лишь вкратце пояснить, что самые простые электронные реле отсчитывают время с помощью RC-цепочек (резистор + конденсатор). Время зарядки конденсатора зависит от номинала самого конденсатора и включенного с ним в цепь резистора. То есть это легко просчитывается, и плавным изменением номиналов элементов схемы или сменой цепочек (в некоторых реле их несколько) можно установить нужный интервал задержки срабатывания.

Более сложные реле времени оснащены специальными микросхемами или каскадом полупроводниковых приборов, обеспечивающих необходимую задержку по времени. Ну а самые современные на сегодняшний день имеют микропроцессорные блоки и кварцевые генераторы опорной частоты. Так что отсчёт времени в них происходит с максимальной точностью, а энергонезависимая память позволяет проводить программирование алгоритма работы.

Ассортимент электронных реле времени – очень широк. Вполне можно приобрести относительно недорогую модель с аналоговой настройкой параметров и обеспечивающее простейшие операции включения-выключения силовой линии с требуемой задержкой или по определённому алгоритму. Часто для реализации задуманной автоматизации того или иного процесса и такого прибора бывает вполне достаточно. Более совершенные реле времени оснащаются цифровыми жидкокристаллическими дисплеями и кнопочной (сенсорной) системой управления с точностью выставления параметров буквально до долей секунды. Удобно, но и стоимость, безусловно, растет пропорционально.

Можно еще добавить, что электронные реле времени могут выпускаться в любом из исполнений – как отдельные приборы-моноблоки (например – опять же, вариант «розетка с таймером»), в виде плат или блоков для установки в оборудование, или в модульной компоновке для размещения на DIN-рейке.

Видео: Пример использования электронного реле времени KEMOT URZ2001-1

* * * * * * *

К слову, немало «ломается копий» по поводу, как же правильнее называть подобные устройства – реле времени или таймерами. Приводятся доводы, что работа реле увязывается с астрономическим временем, а таймер лишь производит обратный отсчет заданного интервала. Или наоборот, что реле должно лишь обеспечивать задержку включения и выключения, а все что касается возможностей программирования (задания алгоритма работы) – это таймеры. Таким образом, утверждения прямо противоречат друг другу.

По мнению автора этой статьи, «граница» между этими типами приборов, если она и есть – весьма условная. И морочить себе голову тонкостями терминологии – вряд ли в данном случае имеет смысл. Главное – разобраться и суметь сформулировать: для чего вам требуется устройство управления и какими функциями оно должно обладать. И можете не сомневаться, что грамотный продавец-консультант прекрасно вас поймет и предложит оптимальную модель. А в паспорте у нее, кстати может быть указано и таймер, и реле времени. А нередко – и оба термина сразу, через тире или в скобках.

Комнатный термостат и экономия электроэнергии

Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.

Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме. По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова

Вторая простейшая схема готова

По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.

Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.

Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.

Чтобы им воспользоваться в полной мере, нам потребуется реле времени.

Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.

Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха. Днем в ваше отсутствие, температура на улице может резко упасть

Уезжали при -5С, приехали вечером – за окном минус 25С. Соответственно и дома существенно похолодает

Днем в ваше отсутствие, температура на улице может резко упасть. Уезжали при -5С, приехали вечером – за окном минус 25С. Соответственно и дома существенно похолодает.

Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.

Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.

Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.

Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.

Как видите, ничего сложного и замысловатого здесь нет.

https://youtube.com/watch?v=fw9BUOGXT4Y%3F

Технические характеристики

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

Технические характеристики фотореле

Уровень максимальной рабочей нагрузки фотореле зависит от того, какие устройства к нему подключены. Необходимо знать, что максимальная нагрузка устройства составляет от 1000 до 2300 Вт, номинальное рабочее напряжение равняется 220 В, а пределы порога срабатывания фотореле равны 2-2000 лк (люксам).

Чтобы приобретенное вами фотореле долго и успешно вам послужило, нужно с самого начала знать, на какие критерии ориентироваться при покупке данного устройства и его вспомогательных элементов. Устройство может проработать на протяжении длительного периода времени, не создавая никаких проблем, а может каждую неделю выходить из строя.

Постараемся разобраться, можно ли в процессе установки и эксплуатации избежать проблем и как это сделать. Хотел бы отметить то что цвет проводов для подключения реле у разных фирм производителей разные, поэтому обязательно прочитайте инструкцию в которой изображена схема подключения фотореле .

Самыми популярными устройствами на современном российском рынке являются фотореле класса эконом от таких производителей, как ИЕК, TDM, EKF и др.

Фотореле ФР-601 и ФР-602 со степенью защиты IP44 предлагает нам компания ИЕК. Благодаря защите IP44 использование данных устройств возможно под открытым небом, ведь IP44 защищает нас от падающих в разных направлениях брызг. Пределы, в которых находится порог срабатывания данных фотореле, могут составлять от 5 до 50 лк. Рабочие температуры варьируются в пределах от -25 °С до +40 °С.

Необходимо знать, что при пороге освещенности в 5 лк наступает темнота, при этом предметы являются еще достаточно различимыми. Поэтому в условиях экономии включение освещения на улице при таком пороге освещенности не всегда себя оправдывает. Глубоким сумеркам соответствует порог 2 лк, когда наступление темноты наступает в течение 10 минут.

Схема подключения фотореле

Фотореле автоматически включает светильник в сеть, когда на улице наступает темнота, и, наоборот, отключает уличное освещение, когда на улице начинает светать. Благодаря этому не только увеличивается эксплуатационный срок самих ламп, но и существенно экономится электроэнергия.

Если говорить о технических характеристиках фотореле. то необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает 10 А. Также нужно сказать о рабочей освещенности, выставление уровня которой производится с помощью регулятора, находящегося снизу реле, и такой уровень может варьироваться в пределах от 5 до 50 Люкс.

Если вы хотите, чтобы фотореле включало светильник при пасмурной погоде или при небольшом затмении, переместите регулятор в сторону «плюса». Переместив же регулятор в сторону «минуса», можно добиться срабатывания реле исключительно при наступлении темноты.

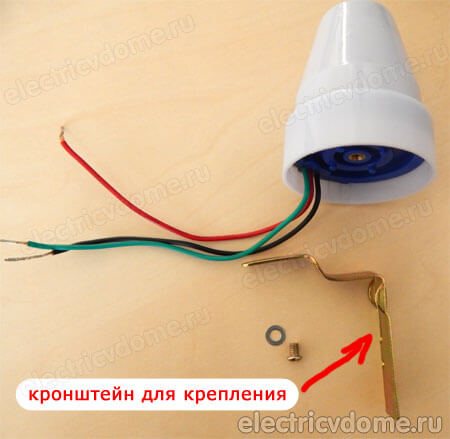

Установка фотореле на стене производится специальным кронштейном, который крепится с помощью винта к самому реле. Кронштейн входит в поставочный комплект, и, устанавливая его, следует убедиться в отсутствии помех, из-за которых естественное дневное освещение не сможет попадать на реле. Перед фотореле также не должны находиться деревья и другие качающиеся предметы.

Как подключить фотореле к освещению

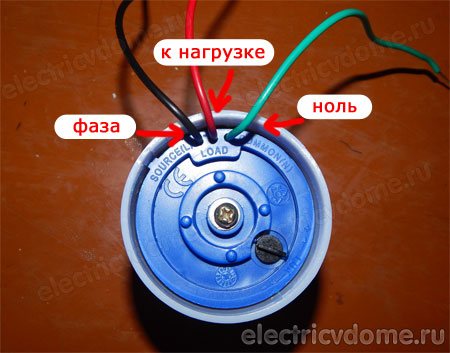

Как на самом изделии, так и на упаковке изображена схема подключения фотореле для уличного освещения. Выводы реле выполнены проводами с разноцветной изоляцией во избежание возможности их неправильного соединения в процессе подключения. Догадаться о предназначении проводов можно, если знать их цветовую маркировку. Всего из фотореле выходит три провода:

• -черный — фаза;
• -зеленый — ноль;
• -красный — фаза коммутирующая (на светильник).

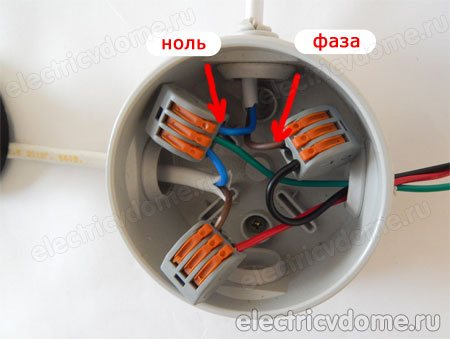

Итак как подключить фотореле к освещению? Перед тем как приступать к подключению фотореле обязательно следует после ознакомления с его инструкцией. Для соединения проводов используется распределительная коробка, которая установлена там же на стене.

Осуществление коммутирования нагрузки производится прерыванием фазного напряжения и его включением. Подключаемый к проводу зеленого цвета рабочий «ноль» необходим для электропитания (рабочее напряжение фотореле составляет 230 В). Данное изделие имеет номинальным током нагрузки показатель в 10 А (2,2 кВт).

Если же коммутируемая нагрузка имеет большую мощность, то управление освещением требует использования очень мощного сумеречного выключателя. Фотореле ФР-602, ток нагрузки которого составляет 20 А, заслуживает особого внимания перед остальными устройствами модельного ряда данного производителя.

Похожие материалы на сайте:

Схема и принцип работы электромагнитного реле

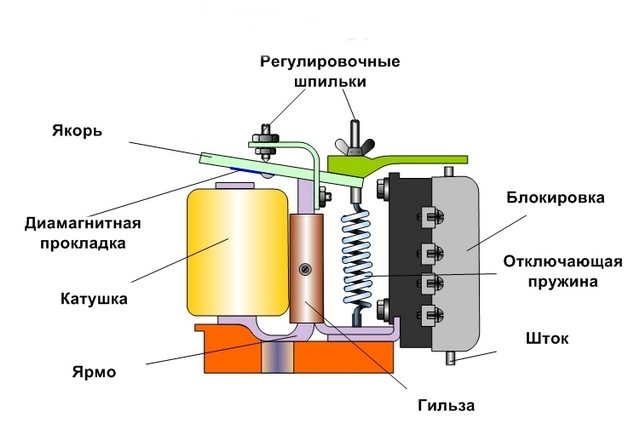

Рассмотрим, как устроен этот механизм изнутри.

1. В катушке индуктивности находится подвижный стальной якорь.
2. Когда на катушку подается напряжение, вокруг нее образуется электромагнитное поле, которое притягивает этот якорь к катушке.
3. Частота и время подачи напряжения регулируется электрическим или механическим способом.

Структура прибора состоит из трех основных элементов:

1. Воспринимающий или первичный — по сути это обмотка катушки. Здесь импульс преобразуется в электромагнитную силу.
2. Замедляющий или промежуточный — стальной якорь с возвратной пружиной и контактами. Здесь исполнительный механизм приводится в рабочее состояние.
3. Исполнительный — в этой части контактной группой оказывается непосредственное воздействие на силовое оборудование.

Детали и конструкция

Постоянные резисторы могут быть типа С1-4, С1-10, С1-14, С2-23, МЯТ, РПМ и аналогичные соответствующей мощности. Переменный резистор R4 предпочтительнее применить малогабаритный импортный. При использовании отечественного следует учитывать, что «наши» переменные резисторы могут иметь отклонение более 40 % от указанного на корпусе номинала, что усложнит настройку.

Автор применил импортный переменный резистор сопротивлением 99,2 кОм от узла настройки на канал от телевизора-радиоприёмника «Siesta». Ось применённого резистора пластмассовая, на неё надета регулировочная ручка из полистирола.

Дисковый варистор MYG10-471 можно заменить на FNR-10K471, FNR-14K471, INR14D471, INR14D511. Все дроссели малогабаритные промышленного изготовления от компьютерных устройств.

Если сопротивление обмотки дросселя L1 будет меньше 4 Ом, то последовательно с ним нужно включить проволочный резистор мощностью 2 Вт, если больше 7…8 Ом, то, возможно, придётся уменьшить максимальную мощность подключаемой нагрузки. Конденсаторы С1, С3 – С6 – высоковольтные керамические. Конденсатор С8 – SMD, устанавливают как можно ближе к выводам питания DD1.

Оксидные конденсаторы – импортные аналоги К50-68. Конденсатор С7 – плёночный К73-17, К73-24 или импортный аналог.

Диодный мост G2SBA60 рассчитан на ток 2А и напряжение 600 В, можно заменить на GBL06, RBV-406FI, G2SB60, или, например, на четыре выпрямительных диода 1N5406, КД226Г,1 N4006, КД243Ж, КД247Д. Этими же диодами можно заменить диоды 1N4005, 1N4007. Вместо диода FR107 подойдёт UF4007, FR157, FR207, FM207. Диод Шотки SR360 можно заменить на SR306 или MUR460, UF5403, FR303G, SRP300J.

Диод 1SS176S можно заменить на любой из серий 1 N914, 1 N4148, КД512,КД521, КД522.

Стабилитрон GZS12Z можно заменить на 1N4742A, BZV55C-12, TZMC-12 или отечественный 2С212Ц, КС212Ц. Вместо стабилитрона BZV55C-18 подойдёт 1N4746A, TZMC-18. Стабилитрон GZC5.1Z можно заменить на 1N4733A, BZV55C-5V1, TZMC-5V1.

Можно попробовать установить на место VD6 отечественный стабилитрон 2С151Т1. При установке на место ZD1 и, или VD5 отечественных стабилитронов, можно получить неработающую конструкцию или повредить из-за перегрева мощные полевые транзисторы.

Светодиоды RL30-CB744D синего цвета свечения и RL30-DR344S красного – с повышенной светоотдачей. Можно заменить любыми аналогичными, например, из серий КИПД21, КИПД40, КИПД66, L-1513.

Одним из таких светодиодов можно заменить АЛ307К. Вместо оптрона РС817 подойдёт любой четырёхвыводный РС817, PS817S, PS2501-1, РС814, РС120, РС123SFH617А-2, LTV817.

Транзистор 2SA1266 можно заменить на любой из серий SS9015, ВС557, КТ3107, КТ6112. Вместо КТС9013 может работать любой из ВС547, SS9013, SS9014, 2SC1815, КТ3102, КТ645, КТ6111.

Основное требование к VT2 – малый обратный ток коллектора. Полевой транзистор VT1 при мощности нагрузки до 30 Вт работает без теплоотвода. При мощности нагрузки 16 Вт (лампа накаливания) падение напряжения на открытом канале сток-исток не превышает 50 мВ, а с нагрузкой 60 Вт не более 200 мВ. Вместо 2SK1118 можно установить BUZ40B, IRFP450, IRF450, TSD2M450V, КП787А.

Лучшим вариантом на место VT1 будет современный полевой транзистор SPP20N60S5 или STW20NB50, MTW20N50E, SPW47N60C3. Вместо полевого транзистора SSS6N60A подойдёт SSS7N60B, SSS6N60A, SSP10N60B, P5NK60ZF, 2SK2562, P4NK60ZFP. При монтаже полевых транзисторов их необходимо защищать от пробоя статическим электричеством.

Кнопка SB1 любая малогабаритная со свободно разомкнутыми контактами без фиксации положения с пластмассовым толкателем. Если у кнопки есть металлическая обойма, то её соединяют с «минусом» VD1. Этим уменьшается вероятность негативного воздействия на DD1 разряда статики при приближении пальца к толкателю кнопки.

Вместо клавишного выключателя KCD-2011 подойдёт MR21, SWA206A, KCD1-101. Вместо микросхемы TL431A подойдёт любая в корпусе ТО-92 из LM431ACZ, AZ431, AN1431T.

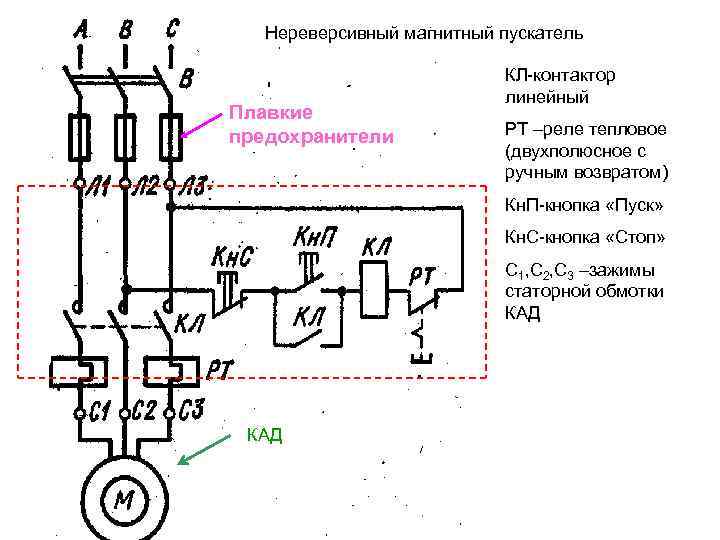

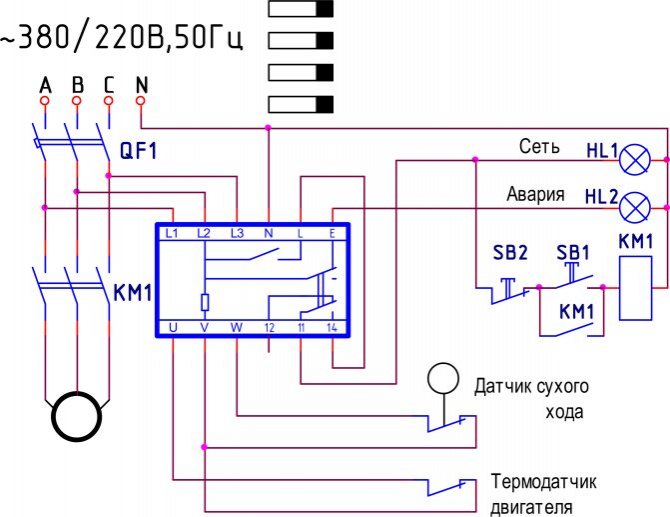

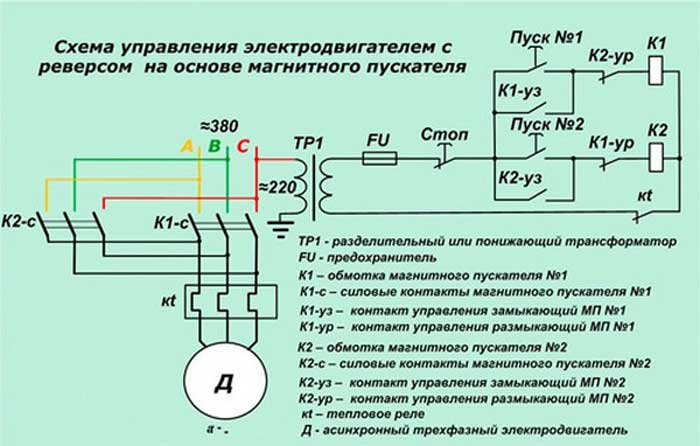

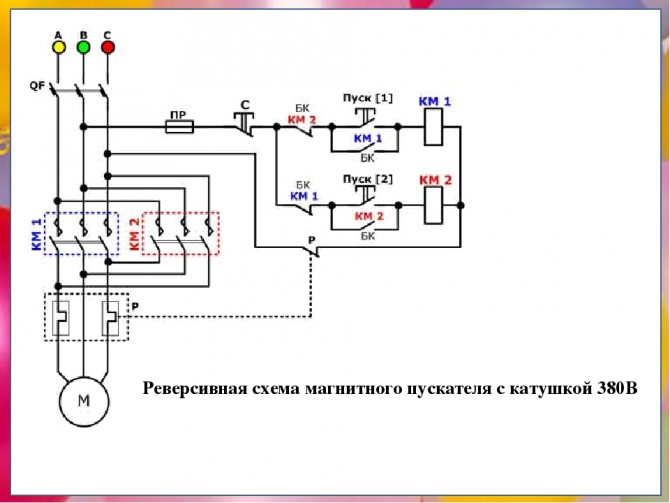

Мощные реле — контакторы

Так как большинство рассмотренных выше реле предназначены для коммутации нагрузки мощностью от сотен ватт до десяти киловатт, для увеличения мощности коммутации используются дополнительные коммутационные реле большой мощности — контакторы. С их помощью можно коммутировать нагрузку в несколько сотен киловатт, благодаря чему расширяются возможности рассмотренных ранее реле.

Использование различных типов реле позволяет оптимизировать работу многих электроприборов, защитить от их случайного выхода из строя, спасти собственную жизнь. На их базе можно создать большое количество систем малой автоматизации, таких как устройства поддержания оптимального микроклимата, системы полива, автоматического открывания дверей, включения-отключения света и многие другие. Компактные размеры и стандартные габариты корпуса позволяют подключать их непосредственно к стандартным розеткам или использовать для их установки готовые электромонтажные коробки, что значительно снижает стоимость автоматики в целом.

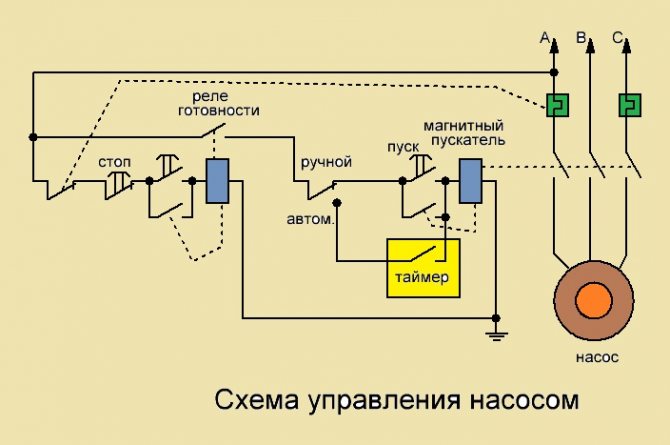

Схемы подключения реле времени

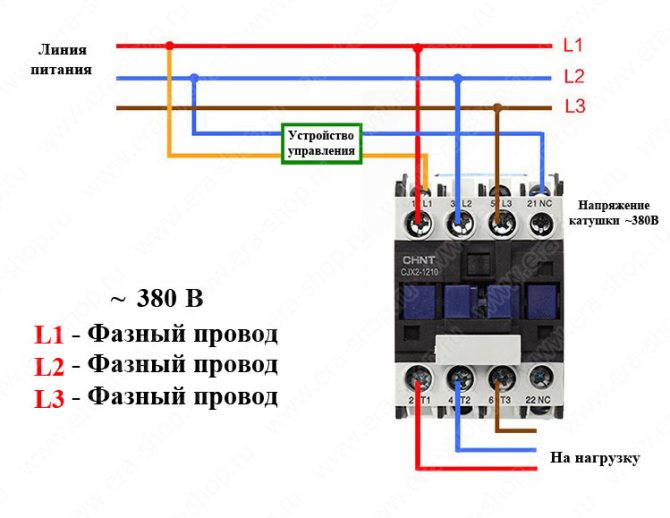

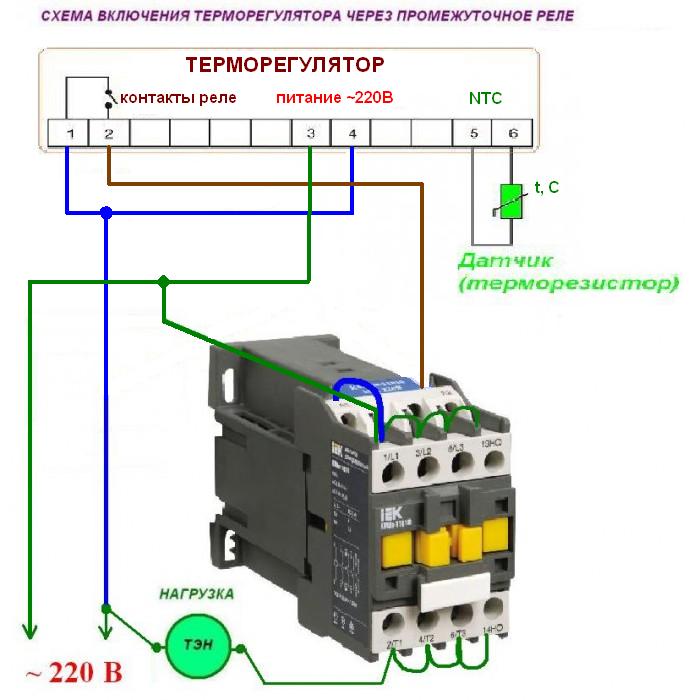

Еще одна схема используется при необходимости управления значительными токовыми нагрузками. В этом случае от реле времени управляется контактор пускателя, включенного в трехфазную цепь питания асинхронного двигателя, например. Возможны и другие варианты установки и включения прибора, зависящие от конкретных условий эксплуатации.

Настройка аналоговых реле электронно-механического типа

Как промышленные, так и бытовые модули, во многих случаях оснащены электромеханическими реле, которые настраиваются с помощью потенциометров. Передняя панель таких устройств снабжена одним или несколькими штоками, в которых есть прорезь, которая предназначена для лезвия отвертки. Вокруг штока, по окружности установлена или нарисована шкала с разметкой значений, на которые надо ориентироваться при установке параметров. Прорезь, в которую вставляется отвертка, имеет еще одну функцию – она выполняет роль указателя. Поворотом штока и установкой его напротив определенных значений, нанесенных на разметку, достигается необходимая настройка на нужный параметр. Устройства электронно-механического типа активно применяются в схемах, отвечающих за управление системами вентиляции, модулей отопления, осветительными приборами.

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.

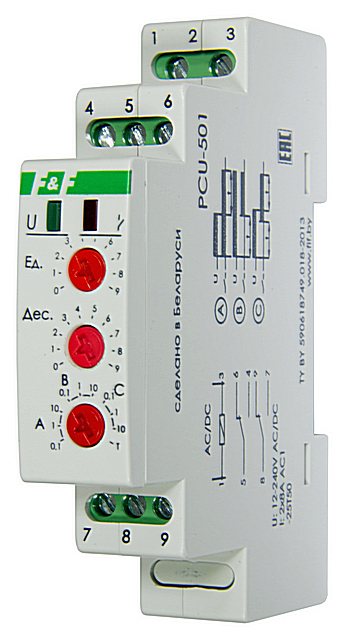

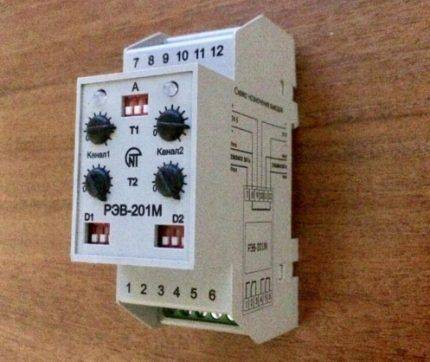

Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

Устройство реле тока

Для начала давайте разберем принцип реле тока и его устройство. На данный момент существуют электромагнитные, индукционные и электронные реле.

Мы будем разбирать устройство наиболее распространенных электромагнитных реле. Тем более, что они дают возможность наиболее наглядно понять их принцип работы.

• Начнем с основных элементов любого реле тока. Оно в обязательном порядке имеет магнитопровод. Причем, этот магнитопровод имеет участок с воздушным зазором. Таких зазоров может быть 1, 2 или более — в зависимости от конструкции магнитопровода. На нашем фото таких зазора два.
• На неподвижной части магнитопровода имеется катушка. А подвижная часть магнитопровода закреплена пружиной, которая противодействует соединению двух частей магнитопровода.

• При появлении на катушке напряжения, в магнитопроводе наводится ЭДС. Благодаря этому, подвижная и неподвижная части магнитопровода становятся как два магнита, которые хотят соединиться. Не дает им это сделать пружина.
• По мере увеличения тока в катушке, ЭДС будет нарастать. Соответственно, будет нарастать притяжение подвижного и неподвижного участка магнитопровода. При достижении определенного значения силы тока, ЭДС будет настолько велико, что преодолеет противодействие пружины.
• Воздушный зазор между двумя участками магнитопровода начнет сокращаться. Но как говорит инструкция и логика, чем меньше воздушный зазор, тем больше становится сила притяжения, и тем с большей скоростью магнитопроводы соединяются. В результате, процесс коммутации занимает сотые доли секунды.

Оно зависит от конструкции, а также может настраиваться индивидуального для каждого реле за счет натяжения или ослабления пружины. Это вполне можно сделать своими руками.

Самая экономная схема управления наружным освещением

Я уже несколько раз посвящал темы блога управлению наружным освещением. Сегодня хочу вам представить немного доработанную схему, которая позволит экономить еще больше электроэнергии, а главное включать и выключать освещение в часы, когда действительно темно.

Скажу сразу, данную схему я еще не применял и надеюсь на вашу помощь. Пока это лишь полуфабрикат =) Однажды ко мне приезжал представитель ФИФ и рассказывал про свои изделия. Я компанию ФИФ знаю достаточно хорошо и удивить меня чем-либо не так просто.

Я уже рассказывал, что мне очень нравится реле времени астрономическое. По данным ФИФ оно способно экономить до 40% электроэнергии за счет того, что в ночное время оно отключает освещение.

Но, лучше применять чуть более сложную схему – астрономическое реле + фотореле, которая способна экономить до 60% электроэнергии.

Говорят, такую схему уже используют в шкафах наружного освещения, однако, мне не удалось найти готовую схему, и я попытался разработать свою схему.

Для реализации схемы управления наружным освещением я применил двухканальное астрономическое реле PCZ-527, фотореле с выносным датчиком AZ-112, 2 автоматических выключателя и контактор.

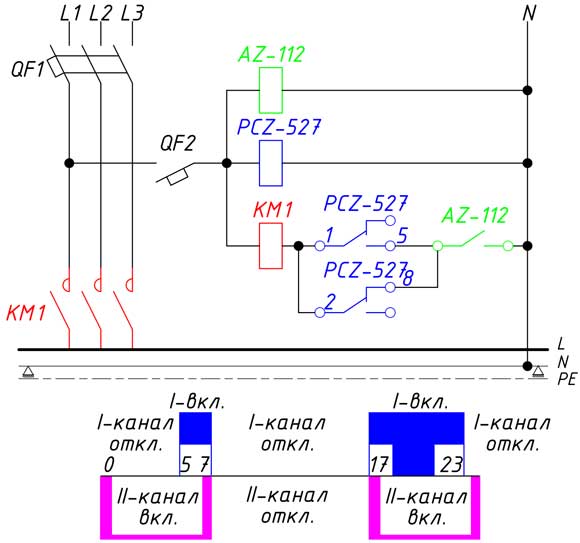

Схема управления наружным освещением 1

С автоматическими выключателями, думаю, все и так понятно. Вводной автомат QF1 рассчитан на всю нагрузку (может быть и однофазным), дополнительный QF2 – для защиты цепей управления.

Контактор необходим для коммутации нагрузки (включения/отключения освещения).

Фотореле AZ-112 и реле PCZ-527 управляют непосредственно контактором.

Как работает схема?

Один канал астрономического таймера настраиваем на утро и вечер, когда должно быть включено освещение. Второй канал – только на день. Условно, первый канал работает с 5.00 до 7.00 и с 17.00 до 24.00. Второй канал с 7.00 до 17.00 (отключение ночью-откл.). В зависимости от географических координат это время должно постоянно изменяться.

У многих возникнет вопрос: зачем нам фотореле?

Представьте, дни бывают разные. Порой, наступает уже вечернее время, а на улице еще достаточно светло. Зачем в это время нам включать освещение? Или наоборот, выдался очень пасмурный день и на улице потемнело раньше, чем зашло солнце, поэтому мы должны включить освещение для нашей же безопасности. Произойдет днем затмение солнца – наша схема включит освещение.

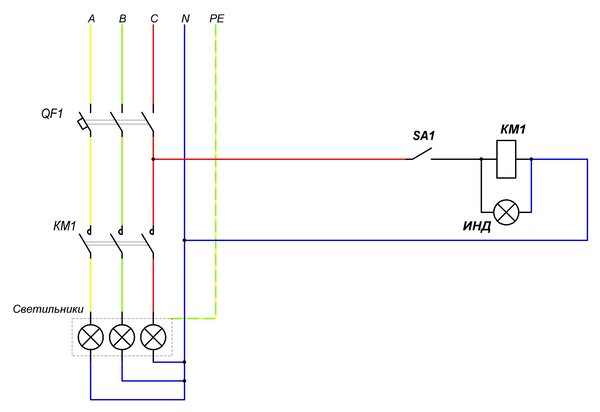

При необходимости в схему можно добавить и ручное управление.

Можно еще предложить более простой и более экономный вариант:

Схема управления наружным освещением 2

В отличии от предыдущего варианта, наружное освещение не включится раньше, чем заложено в астрономическом таймере, при этом если на улице светло – оно тоже не включится.

В эту схему можно включить и обычный программируемый таймер, который настроен на ночное отключаемое время. Т.е. контакты таймера разомкнуты с 1.00 до 5.00. В остальное время отработает фотореле.

Если найдете готовый шкаф ШНО, в котором реализована данная идея (астротаймер+фотореле либо таймер+фотореле), просьба пришлите и мне.

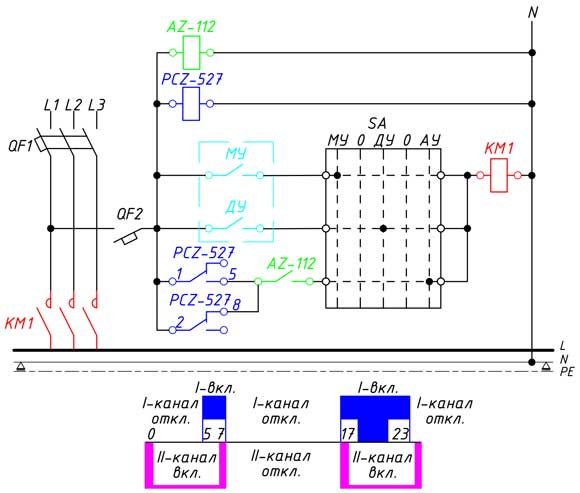

Схема с возможностью местного и дистанционного управления:

Схема с возможностью местного и дистанционного управления

МУ — местное управление. ДУ — дистанционное управление. АУ — автоматическое управление.

Советую почитать:

Назначение и описание работы дополнительных устройств инвертора

Управление архитектурным освещением в парке

Как включить эвакуационное освещение при пожаре?

Управление наружным освещением

Виды

По своему конструктивному исполнению реле времени подразделяют на:

Моноблок — полностью независимое устройство, с собственным корпусом, встроенным питанием и специальными гнездами для подключения какой-либо техники. Хорошо знакомы с этим типом реле те, кто занимается фотопечатью.

Встраиваемые— это упрощенный вариант моноблочных реле. У них нет собственного корпуса и питания, поскольку они нужны для того, чтобы создавать более сложные устройства. Они используются как дополнительные элементы и поэтому их помещают в один корпус с другими элементами изготовляемого прибора. Классический пример — таймер в стиральной машинке, микроволновой печи, духовке и пр.

Модульные (с управляющим контактом) — этот тип имеет стандартные размеры и устанавливается на DIN-рейку в распределительный щиток.

Помимо этого, реле времени также классифицируют в зависимости от принципа работы (как именно создается временной интервал):

• Реле времени с часовым механизмом. Этот вид был изготовлен первым и до сих пор считается одним из самых надежных, так как по своим свойствам не уступает пневматическим приборам. Их работа практически не зависит ни от мощности напряжения, ни от того как часто оно подается, ни от изменения температуры. В быту такой тип реле встречается в механических будильниках, кухонных таймерах, в некоторых стиральных машинах также встречается механическое реле программ.
• С электромагнитным замедлением. Используется в цепях, ориентированных на постоянное напряжение. Задержка осуществляется за счет создания вспомогательного магнитного потока, регулируемая изменением величины натяжения возвратной пружины. Регулируемое значение составляет до пяти секунд. Существенный минус этого типа реле в том, что задержка времени зависит от изменения температуры.
  Электро реле
• Вакуумное (электромеханическое). Этот вид используется там, где требуется электрический или пневматический сигнал, контролирующий достижение уровня вакуума.
• Моторные. Включает в себя двигатель с редуктором и электрическим контактом. Способность задержки времени составляет от 10 секунд и до десятков часов.
• Реле с гидравлическим или с пневматическим замедлением. Временные интервалы здесь регулируются за счет увеличения или уменьшения подачи жидкости, воздуха в рабочий процесс. Из плюсов можно также выделить то, что замедление не зависит от величины напряжения, частоты питания и изменения температуры. Также регулировка задержки не составляет особого труда.
• Электронное реле. Самый широко используемый вид реле времени, постепенно вытесняющий механические аналоги. Достоинствами такого вида считаются его небольшие размеры, вес, высокая точность работы, надежность и широкий выбор программ функционирования.

Между собой электронные реле подразделяют исходя из технологии отсчета срабатывания времени:

• Цифровые— напряжение оказывается на блок питания, из-за чего запускается задающий генератор, который затем подает импульсы на счетчик. Последний, в свою очередь, высчитывает эти импульсы до тех пор, пока они не сравнятся с нужным числом импульсов, которое задано в системе. Затем, на контролирующий реле выходной усилитель, посылается сигнал и счетчик перестает подсчитывать импульсы. Как только с блока питания снимется напряжение, реле вернется в свое изначальное состояние. Такие РВ способны задерживать время на десятки часов при минимальной погрешности. Главный минус в высокой стоимости.
• Аналоговые — для задержки времени используется конденсатор, на который при замыкании контактов подается напряжение. Следит за этим напряжением специальное устройство, которое сравнивает его и ранее указанное. В случае их совпадения, устройство подает сигнал, чтобы реле переключилось. Максимальная выдержка здесь равна 10 секунд. Этот тип превосходит цифровое в том, что он не требует точного программирования и проще в использовании.

Схема подключения реле времени Звезда Треугольник Евроавтоматика F&F PCG-417

Давайте теперь критически разберём схему, приведённую в инструкции производителя. Для начала, внутренняя схема реле управления двигателем:

Контакты для подключения реле

Схема включения:

Схема включения реле из инструкции

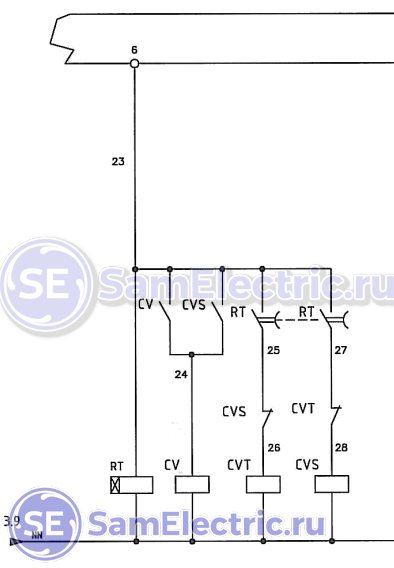

К сожалению, на схеме переплетены силовая часть и часть управления, что осложняет её чтение. Давайте разбираться.

На схеме показано питание реле 230 В, от одной из фаз. Запуск реле и двигателя производится подачей питания через необозначенный НО контакт. Это может быть тумблер, реле, выход контроллера. Питание поступает на реле (вход 3) и на питание катушки контактора SG (G – General, общий, моё обозначение – КМ1).

Одновременно замыкаются контакты 7 и 9, включая контактор SY (КМ2), включая двигатель по схеме «Звезда». Пройдя разгон, контакты 7 и 9 размыкаются, и двигатель 75 или 150 мс вращается без питания.

Через время переключения включается контактор «Треугольника» SΔ (КМ3), запуская двигатель в рабочем режиме.

Минус этой схемы, как я уже говорил в предыдущей статье – отсутствие блокировок, которые нужны для предотвращения аварийных случаев. Дело в том, что мне неоднократно попадались неисправности, в которых залипали контакторы или реле. Это было либо по механической причине (заклинивание), либо по причине пригорания контактов.

В приведенной схеме по цепям контакторов блокировок нет. Я уверен, что и внутри реле ФиФ PCG-417 блокировок нет, поскольку используются два обычных независимых реле, в которых имеется по одному переключающему контакту. Видимо, производитель пошёл на упрощение схемы в угоду надежности. Ниже будет пример, в котором блокировки имеются.

Контакторы в схеме – на 230 В, но можно применить и на 380 В, подключив общий провод контакторов не к N, а к фазе L2 или L3.

Советы по монтажу и настройке

Перед тем как производить монтаж, заранее определитесь в какой сети вы будете работать (например, трехфазной или однофазной). Немаловажно также точно знать, какая нагрузка будет требовать включения или отключения. Уже после того, как вы будете точно знать, чего вы хотите, смело идите в магазин и покупайте соответствующий прибор. Перед тем как вы установите прибор и обесточите освещение, проверьте правильно ли работает устройство: подключите к нему шнур с вилкой и выставьте минимальное время для срабатывания. Напряжение на контактах выхода проверьте тестером. При установке к DIN-рейке плотно затягивайте болты, чтобы исключить нагревание прибора, его поломку или даже возникновение пожара. Помните, что максимальная влажность, при которой прибор способен работать исправно — не более 80%, и температура от 10-50 градусов.

Настройка

• Настройка таймера в приборе зависит от того, какой тип устройства перед нами. Если мы имеем дело с механическим реле, то его настройка состоит просто в переключении положений согласно надписи.
• В электронном же, есть меню, через которое и осуществляются все настройки. Как правило ее начинают с установки дня недели и текущего времени, и затем уже программируют само устройство.
• Если это электромеханическое реле, то настраивают его с помощью специальных измерительных приборов — потенциометров.

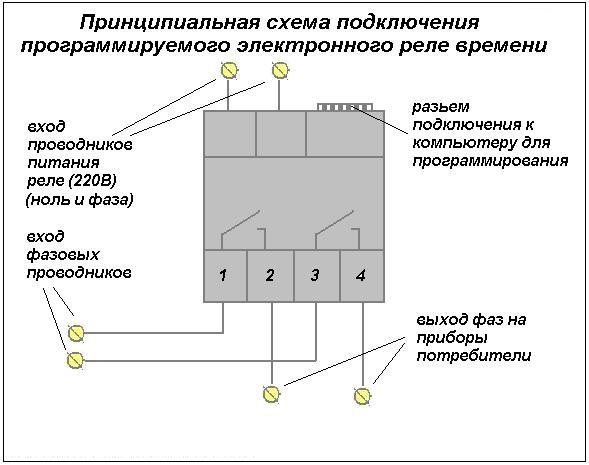

Схема подключения

Как правило, подключение реле исключает использование сложных схем. Главное, как было сказано, знать какая нагрузка будет требоваться.

Рассмотрим самую простую схему:

1. Строго вертикально и достаточно плотно закрепите устройство на стене.
2. Снимите крышку и заземлите реле.
3. Подключите электрическую сеть к контактам (см. рисунок)
4. Контакты 1 и 2 — предназначены для подачи напряжения в 220 Вольт.
5. Обозначение 4 — используется для подачи фазы от электрического щита и способна коммутироваться с 3 и 5.
6. 4 и 5 — нормально открытые, тогда как 3 и 4 — нормально замкнутые.

Пошаговая инструкция по установке

Для того чтобы самостоятельно подключить реле времени необходимо определиться, в какой сети будет происходить монтаж. Она может быть однофазной или трехфазной. Также нужно заранее знать, что будет коммутировать этот прибор, то есть какую нагрузку требуется отключать или включать.

Исходя из этих данных, нужно приобрести устройство с нужными характеристиками, или же любой доступный, но в комплекте с ним также необходимо приобрести контактор.

Совет №1: Перед монтажом реле времени требуется обесточить всю электросеть для безопасного проведения работ. Это делается с помощью вводного автомата.

Реле времени устанавливается после счетчика электроэнергии. На следующем этапе с помощью паспортных данных прибора необходимо определить, где у него вход и выход. Вход — это клеммы, к которым требуется выполнять присоединение провода. Выход — это клеммы, от которых будет выходить коммутирующее напряжение.

Совет №2: Пред установкой также требуется проверить прибор на работоспособность. Это необходимо сделать до отключения электричества.

Для этого к прибору необходимо подключить шнур с вилкой по заданной схеме и выставить минимальное время срабатывания. С помощью тестера проверяется наличие напряжения на контактах выхода.

Перед подключением реле времени необходимо надежно установить. У большинства этих приборов крепление производиться на DIN-рейку. После установки проводится подключение. Натяжение болтов должно быть максимальным, так как при плохом контакте прибор будет нагреваться и может быстро выйти из строя, или что еще хуже может быть причиной пожара.

Настройка

Установка временных параметров работы для каждого таймера отключения достаточно индивидуальна. Если брать в общем — зачастую управляющие механизмы представлены соответствующими кнопками рядом с индикатором работы на его лицевой стороне или поворотными регуляторами. С последними существует нюанс удобства — они могут быть предназначены для движения при помощи плоской отвертки. То есть, руками их повернуть нельзя. Нужно взять инструмент, вставить его в специальные прорези и уже им производить установку значений.

Кроме уже названых методов настройки, в отношении микропроцессорных реле существует возможность задания программы с временными промежутками работы при помощи стороннего компьютера, соединяющегося с устройством посредством кабеля или Wi-Fi.

Регуляторы реле времени с подключением к Wi-Fi:

Какое реле времени лучше купить

Одним из основных критериев выбора подобной техники является допустимая периодичность работы. Различают суточные и недельные реле времени.

Первый тип отличается более простым устройством и поддерживает небольшое количество циклов для использования в течение 24 часов. Недельные таймеры обладают гибкой регулировкой и объемной памятью. Их можно настроить на ежедневную смену программного режима.

На удобство управления влияет тип реле. Цифровые модели оснащаются ЖК-дисплеями и микропроцессорами – их отличает высокая точность хода и скорость переключения.

Механические используют синхронную или кварцевую технологию привода. Они крайне просты в использовании и стоят дешевле электронных аналогов.

Также следует определить будущие условия эксплуатации и список оборудования в сети. Это поможет вычислить максимальную мощность переменного тока подключаемых приборов. Показатель не должен превышать допустимое для реле значение.

Советуем обратить внимание на указанный класс защиты прибора

Для выбора оптимальной модели важно знать, какие факторы внешней среды будут влиять на устройство, спрогнозировать уровень влажности и температурный режим

При использовании реле в помещении не потребуется класса защиты выше IP20.

Не все реле времени совместимы с бытовыми электроприборами. Рекомендуем ознакомиться с величиной напряжения устройства перед покупкой. Многие представленные в продаже модели предназначены для работы в цепях, рассчитанных на 12, 42, 127 В и т.д.

Рекомендации: 12 лучших производителей розеток и выключателей

14 лучших выключателей

15 лучших стабилизаторов напряжения

Подключение реле времени в схеме управления

Устройство необходимо подключать с учётом соответствия места установки тем условиям, какие заявлены в техническом паспорте прибора. Как правило, монтаж предполагает вертикальную установку прибора при допусках отклонения от вертикали не более чем на 10º.

Температурные границы помещения, где предполагается монтаж и эксплуатация реле времени, обычно не превышают диапазон -20°С + 50°С.

Уровень влажности воздуха в зоне инсталляции прибора не должен превышать значения 80%. Электрическую схему, куда устанавливается таймер, на время установки следует отключить от сетевого питания.

Классическая схема подключения реле времени, в данном случае, для прибора, коммутирующего два канала с нагрузкой. По такому же принципу подключаются устройства на разное число коммутаций (+)

Прибор любой конструкции традиционно имеет технический паспорт, где обозначена схема подключения. Многие таймеры электронно-механические и цифровые дополняются схемой, нанесённой непосредственно на корпусе и показывающей, как и в какой последовательности подключить реле времени.

Классический вариант подключения выглядит так:

1. Подключение лини напряжения на клеммы питания прибора.
2. Фазная линия через автоматический выключатель соединяется с входным контактом нагрузки реле.
3. Выходной контакт нагрузки реле подключается непосредственно к фазной линии нагрузки.

По сути, схема подключения для основной массы приборов выстраивается по идентичному принципу: подключение питания на сам прибор и включение нагрузки через группу коммутируемых контактов.

В зависимости от типа реле (однофазные, трёхфазные), а также от конструктивных особенностей, этих контактных групп может быть несколько.

Простой вариант реле времени можно сделать собственноручно. Схемы различных самоделок описаны в этой статье.

Тестирование реле

Тестирование реле

Электронные аппараты работают на основе цифровых импульсов. Современные устройства имеют высокопроизводительные микропроцессоры. Обычно РВ расчитано на коммутацию индуктивных или неиндуктивных нагрузок. Для настройки прибора цифрового типа потребуется ввести нужные параметры времени, используя функциональные клавиши. Возможность широкой настройки позволяет выставлять не только секунды, но и дни недели.

Цель тестирования – разобраться с конструкцией и принципом действия реле времени. Проверка прибора при новом включении производится в следующей последовательности.

• Внешний осмотр и проверка механической части.
• Проверка действия искрогасительного контура.
• Тестирование выпрямительного устройства.
• Определение сопротивления току цепи обмотки.
• Проверка напряжения при срабатывании и возврате.
• Контроль времени срабатывания.

Тестирование основных параметров проводится с помощью специального устройства. При осмотре механической части выявляют коррозию, загрязнения. Проверяют ход и балансировку подвижных частей, состояние осей и пружин, затяжку винтов и осевой люфт.

Важным моментом является проверка прочности изоляции. Напряжением поочередно воздействуют на все цоколи и зажимы. Изоляция должна выдерживать напряжение 1000 В при частоте переменного тока 50 герц.

Принцип работы реле времени

Общий принцип работы реле времени заключается в формировании временной задержки на включение, выключение или переключение управляющих групп контактов. Реализация задержки зависит от конструктивных особенностей устройства. Общие различия в реле разных типов состоит в коммутации исполнительной части. По этому признаку различают две группы устройств реле:

• с задержкой выключения;
• с задержкой включения.

Многие реле позволяют осуществлять смену типа коммутации или имеют оба варианта.

Принцип отсчета времени и управления контактами зависит от конструкции реле, но общий алгоритм работы следующий:

• при запуске срабатывает контактная группа, организованная в соответствии с типом коммутации (для реле времени с задержкой выключения контакты замыкаются);
• одновременно взводится механизм задержки времени (запускается тактовый генератор в электронных устройствах);
• по истечении заданного интервала контактная группа меняет свое состояние на противоположное.

Трехпозиционное реле отличается более сложным алгоритмом работы. Последовательность работы такова:

1. Цепь разомкнута.
2. Пуск. Цепь замыкается, начитается отсчет.
3. Отсчет закончен. Цепь замкнута.

В цикличных устройствах перечисленная последовательность повторяется многократно.

Запуск отсчета осуществляется вручную или автоматически непосредственным замыканием контактов подачи питания или через электромагнит, воздействующий на механизм.

Реле времени с задержкой включения работает аналогично.

Принцип работы

Принцип работы реле времени заключается в следующем.

Так как это приборы, которые производят подсчет времени, в каждом из них имеется таймер, который выставляется на определенный период. Поэтому необходимо выставить таймер на требуемое время включения или выключения. Таймер вмонтирован в лицевую часть прибора. В зависимости от заданных характеристик этот прибор будет отключать сеть от питания и в определенное время включать ее. Такой цикл будет продолжаться до тех пор, пока реле не будет переведено в состояние покоя.

Реле времени независимо от его исполнения и характеристик может выставляться от одной секунды до 999 часов.

Назначение и виды

Реле времени предоставляет возможность задать определенный временный интервал, необходимый для работы электрооборудования. Зачастую оно используется в случаях, когда предполагается автоматическое включение различных приборов через определенный промежуток времени.

В быту реле времени применяется с целью экономии электроэнергии. При автоматическом включении и отключении бытовой техники и освещения, население существенно экономит свой бюджет. Кроме этого данный прибор востребован среди потребителей благодаря длительному сроку эксплуатации, а также практичности в использовании.

Приспособления цикличного вида вызывает сигнал через установленный временной промежуток. Исконный вариант этого типа был механическим. Он взаимодействовал с контактами посредством запрограммированного механизированного барабана. Когда появились микропроцессоры, реле стало обладать различными диапазонными критериями. Цикличное реле по большей части применяется в уличном освещении.

Промежуточный тип предусматривает временную задержку при подключении электроприбора на установленный момент. Такая задержка необходима для правильной и корректной работы электрических приборов, имеющих сложный механизм. В свою очередь промежуточные реле делятся на электромагнитные реле; пневматические устройства; приспособления, имеющие часовой механизм; электронные реле; а также моторные реле.

Блочные реле применяются в областях узкой специализации, к примеру, задержка во времени фотопечати. Блочный прибор обладает вмонтированным питанием и устанавливается как самостоятельное устройство.

Встраиваемое устройство не имеет корпуса и собственного источника питания. Реле является частью более сложного механизма. Используется в качестве вспомогательного элемента, и имеет общий корпус с другими элементами. Самым распространенным примером может являться стиральная машина автомат.

Модульные приспособления схожи с блочными разновидностями. Зачастую их устанавливают в распределительные щитки на дин-рейку.

Электромагнитные

Данный вид применяется только в сетях, имеющих постоянный ток. Реле оснащено короткозамкнутой обмоткой на подобие, медной гильзы. Задержка во времени происходит благодаря этой гильзе, которая препятствует увеличению магнитного потока и включению якоря главного реле. Устройство можно устанавливать на временной отрезок, который составляет пять секунд. Такие типы используются в электроприводах с целью их разгона или торможения.

Электромагнитное реле

Электронные

Электромагнитные устройства обладают функцией программирования задержки времени. Выпускаются аналоговые и цифровые виды. Приспособление контролирует процессы в электронных схемах, производит отсчет установленного количества импульсов, регулирует разряд и заряд конденсаторов. Такие устройства широко применяются в быту.

Пневматические

Реле называется пневматическим благодаря содержанию в своем механизме пневматического катаракта. Посредством специального регулировочного винта изменяется диаметр отверстия, которое поглощает воздух, в результате чего происходит задержка во времени. Такой аппарат можно запрограммировать на шестидесятисекундную задержку. Это изделие можно применять для автоматического управления электрооборудованием, а также для управления электроприводом, его разгоном и торможением.

Моторные

Данные типы используются для защиты воздушных линий при их повторном подключении. Основным элементом данного устройства является синхронный двигатель, который осуществляет свою работы с помощью электрической сети переменного тока, имеющей частоту в 50 Герц. Кроме этого в механизм реле входит электромагнит, посредством которого осуществляется сцепление двигателя и редуктора. Прибор способен произвести задержку времени от десяти секунд до нескольких часов.

С часовым механизмом

В основе такого реле лежит пружина. Электромагнит, входящий в конструкцию, приводит данную пружину в действие. На специальной шкале устанавливается необходимое время, по истечению которого контакты реле замыкаются. Временной промежуток может быть установлен на величину от 0,1 до 20 секунд.

Реле времени с часовым механизмом

Переделка электрической схемы, замена реле времени «Звезда-Треугольник»

Предлагаю ещё раз вернуться к теории. Точнее, к принципиальным схемам. Как я говорил, схема «Звезда-Треугольник» имеет две отдельные части – силовую и релейную.

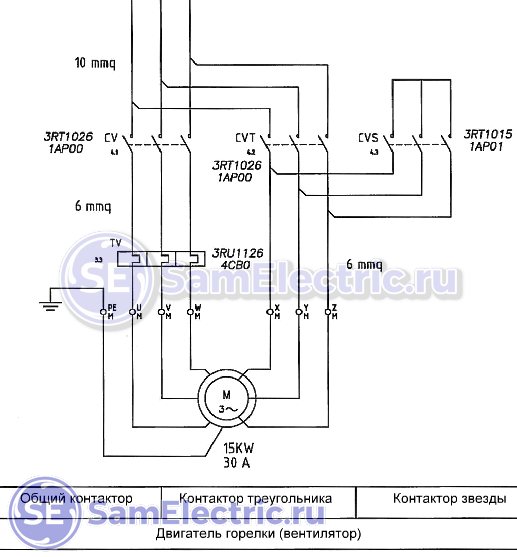

Как это было, силовая часть:

Силовая часть, которой управляет реле Звезда-Треугольник

Тут всё стандартно и понятно, переделок никаких не было. Теперь смотрим на схему управления:

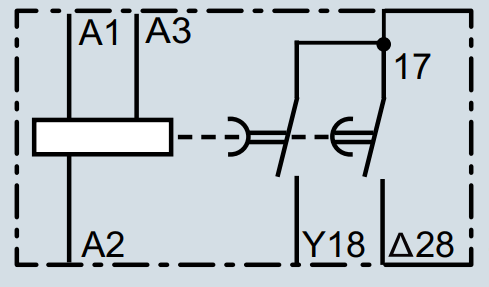

Схема управления двигателем на реле Siemens

Некоторое пояснения. Когда контроллер после всех проверок принимает решение о запуске двигателя, на проводе 23 появляется напряжение 230 В, которое поступает на реле времени «Звезда-Треугольник» RT. Дальше нас ждёт разочарование в итальянских инженерах. Оба реле, согласно их схеме, включатся через время задержки, что не соответствует нужному алгоритму! На наших сайтах тоже сплошь путаница – НО, НЗ, задержки включения, задержки выключения…

Попробую распутать. Не смотря на то, что без питания контакты всех внутренних реле разомкнуты, внутреннее реле «Звезды» в момент подачи питания замыкается, и имеет задержку выключения. А внутреннее реле «Треугольника» имеет задержку включения. Вот как это правильно показали педантичные немцы на схеме в мануале на Siemens:

Схема реле времени управлением двигателя “Звезда-треугольник”. Правильная

То есть, при подаче питания контакт Y включается мгновенно, а выключается (деактивируется) – через время. Контакт Δ включается через время.

А на итальянской схеме показано, что оба реле – с задержкой включения, что, конечно же, не правильно.

Конечная схема на реле PCG-417 (которая работает без проблем после описанных событий) имеет вид, показанный ниже:

Схема цепи управления на основе реле управления двигателем “Звезда-Треугольник” F&F PCG-417

Теперь можно продолжить описание. После подачи питания включаются контакты 7-9, включается контактор CVS («Звезда»), и его контакты, в свою очередь, включают общий контактор CV, который становится на самоподхват. Через установленное время разгона контакты 7-9 размыкаются, а контакты 10-12 через паузу замыкаются, включая CVT (контактор «Треугольника»).

Где и как используется

Реле времени используется в электросетях, когда необходимо выполнить определенную задачу через заданный интервал времени. Частных примеров такого применения очень много.

Важным моментом является конкретный вид устройства и его параметры, которые во многом и определяют точную сферу применения. Например, электромагнитные РВ используются для запусков крупных двигателей.

Электронные часто применяются в бытовых условиях для выполнения мелких задач типа включения полива на участке или отопительного котла на прогрев или отключения освещения вокруг дома после рассвета.

Кроме того, их используют для контроля освещения рекламных вывесок или фасадов зданий, работы насосов полива газонов и систем климат-контроля и многих других задач.
