Как правильно подобрать мощность вашего ИБП. Разбираем на примере Eaton

Мощность технического оборудования или энергетических установок (аппаратов, агрегатов), отдаваемая ими для совершения работы, указана в их технических характеристиках. Но это не значит, что вся она используется по прямому назначению для достижения результата. Только полезная мощность расходуется на выполнение работы.

Определение и формула полезной мощности

Стоит рассмотреть понятие полезной мощности и формулу на примере электрической цепи. Та мощность, которую источник питания (ИП), в частности, тока, развивает в замкнутой цепи, будет полной мощностью.

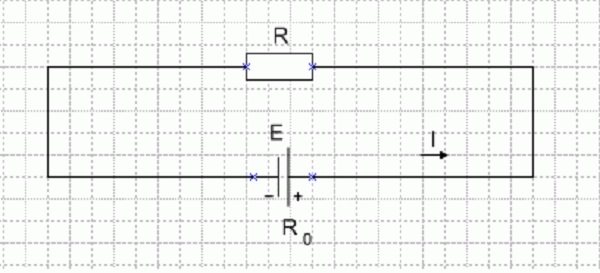

Цепь включает в себя: источник тока, имеющий ЭДС (E), внешнюю цепь с нагрузкой R и внутреннюю цепь ИП, сопротивление которого R0. Формула полной (общей) мощности равна:

Pобщ = E*I.

Здесь I – это значение тока, проходящего по цепи (А), а E – величина ЭДС (В).

Внимание! Падение напряжения на каждом из участков будет равно U и U0, соответственно.

Значит, формула примет вид:

Pобщ = E*I = (U + U0) *I = U*I + U0*I.

Видно, что значение произведения U*I равняется мощности, отдаваемой источником на нагрузке, и соответствует полезной мощности Pпол.

Величина, равная произведению U0*I, соответствует мощности, которая теряется внутри ИП на нагрев и преодоление внутреннего сопротивления R0. Это мощность потерь P0.

Подставляемые в формулу значения показывают, что сумма полезной и потерянной мощностей составляют общую мощность ИП:

Pобщ=Pпол+P0.

Важно! При работе любого аппарата (механического или электрического) полезной мощностью будет та, которая останется для совершения нужной работы после преодоления факторов, вызывающих потери (нагрев, трение, противодействующие силы).

Предусмотрите запас мощности

Выбирать ИБП с номиналом в точности равным мощности подключаемого оборудования не следует. К расчетному энергопотреблению нагрузки нужно прибавить ещё 30%, которые составят запас мощности. Данный запас, во-первых, позволит дозагрузить «бесперебойник» в процессе эксплуатации, а во-вторых, сократит число переходов на аккумуляторы при некритичных отклонениях сетевого напряжения.

Важно!

У многих ИБП (речь, в первую очередь, о моделях on-line типа) границы регулируемого без батарей напряжения зависят от величины фактической нагрузки – чем она меньше относительно номинала устройства, тем они шире. Запас мощности обеспечивает гарантированное превышение номинала ИБП над мощностью питаемых потребителей и, соответственно, увеличивает диапазон допустимого входного напряжения.

Важно!

Приобретение ИБП с запасом, намного превышающим максимальное энергопотребление нагрузки (более рекомендованных 30%) – не способ повысить надёжность или время автономной работы системы бесперебойного питания, а способ гарантированно потратить деньги на более дорогое устройство, часть мощности которого окажется незадействованной.

Параметры источника питания

Мощность электрического тока

На практике часто приходится думать, какой должна быть мощность источника тока, сколько нужно ватт (вт) или киловатт (квт) для обеспечения бесперебойной работы устройства. Для понимания сути нужно иметь представления о таких понятиях, применяемых в физике, как:

• полная энергия цепи;
• ЭДС и напряжение;
• внутреннее сопротивление источника питания;
• потери внутри ИП;
• полезная мощность.

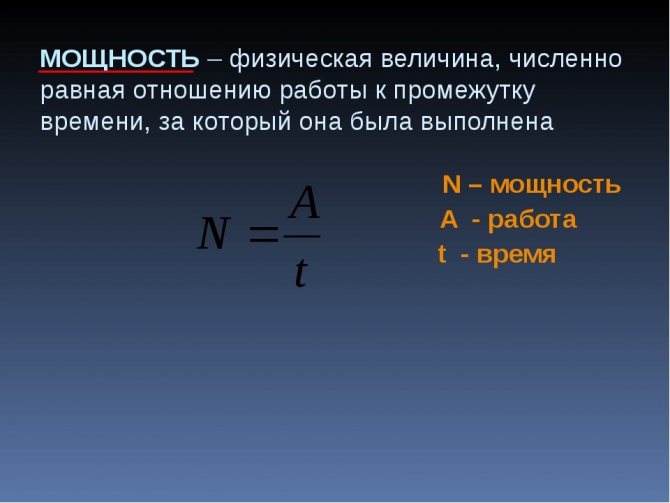

Независимо от того, какую энергию выдаёт источник (механическую, электрическую, тепловую), мощность его должна подбираться с небольшим запасом (5-10%).

Полная энергия цепи

При включении в цепь нагрузки, которая будет потреблять энергию от источника тока (ИТ), ток будет совершать работу. Энергия, выделяемая на всех включенных в цепь потребителях и элементах цепи (провода, электронные компоненты т.д.), носит название полной. Источник энергии может быть любой: генератор, аккумулятор, тепловой котёл. Цифра значения полной энергии будет складываться из энергии, затрачиваемой источником на потери, и количества, затрачиваемого на выполнение конкретной работы.

ЭДС и напряжение

В чём разница между этими двумя понятиями?

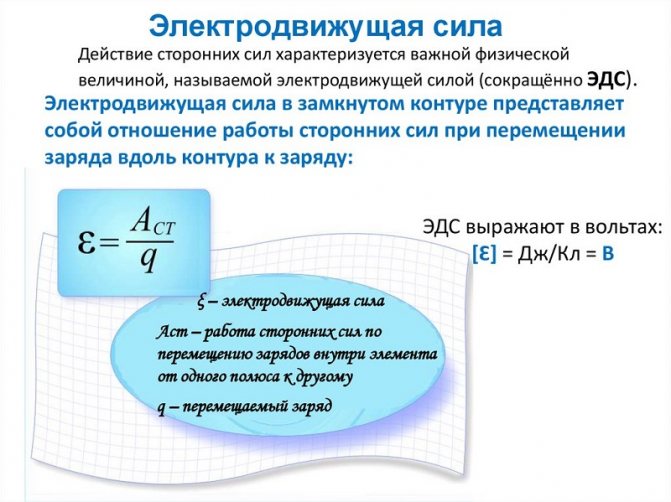

ЭДС – электродвижущая сила, это напряжение, которое сторонние силы (химическая реакция, электромагнитная индукция) создают внутри источника тока (ИТ). ЭДС – это сила перемещения электрических зарядов в ИТ.

К сведению. Измерить значение E (ЭДС) представляется возможным только в режиме холостого хода (х.х.). Подключение любой нагрузки вызывает потерю напряжения внутри ИП.

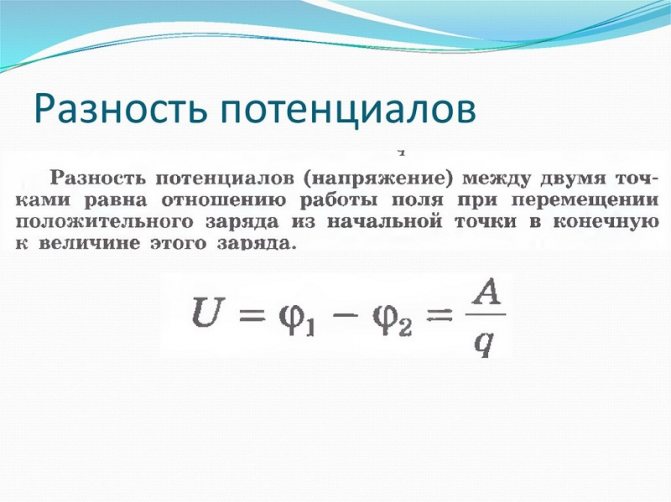

Напряжение (U) – физическая величина, представляющая собой разность потенциалов ϕ1 и ϕ2 на выходе источника напряжения (ИН).

Полезная мощность

Определение понятия полной мощности применяют не только в отношении электрических цепей. Оно применимо и по отношению к электродвигателям, трансформаторам и прочим устройствам, способным потреблять, как активную, так и реактивную составляющую энергии.

Потери внутри источника питания

Подобные потери происходят на внутреннем сопротивлении двухполюсника. У аккумулятора это сопротивление электролита, у генератора – обмоточное сопротивление, провода выводов которого выходят из корпуса.

Внутреннее сопротивление источника питания

Взять и просто измерить R0 тестером не получится, узнать его обязательно нужно для вычисления потерь Р0. Поэтому применяют косвенные методы.

Косвенный метод определения R0 заключается в следующем:

• в режиме х.х. замеряют E (В);
• при включенной нагрузке Rн (Ом) измеряют Uвых (В) и ток I (А);
• падение напряжения внутри источника считают по формуле:

U0=E-Uвых.

На последнем этапе находят R0=U0/I.

Принцип работы блока питания

Очень часто на железных форумах можно встретить грустные истории про то, как у кого-то сгорел блок питания и прихватилс собойна тот свет мать, проц, видюху, винт и кота Мурзика. Почему же горят БП? И почему горит синим пламенем нагрузка aka начинка системного блока? Чтобы ответить на эти вопросы, кратко рассмотрим принцип работы импульсного блока питания. В компьютерных блоках питания применяется метод двойного преобразования с обратной связью. Преобразование происходит за счет трансформации тока с частотой не 50 Гц, как в бытовой сети, а с частотами выше 20 кГц, что позволяет использовать компактные высокочастотные трансформаторы при той же выходной мощности. Поэтому компьютерный блок питания гораздо меньше, чем классические трансформаторные схемы, которые состоят из понижающего трансформатора довольно внушительных размеров, выпрямителя и фильтра пульсаций. Если бы компьютерный блок питания был бы сделан по этому принципу, то при требуемой выходной мощности он был бы размером с системный блок и весил бы в 3–4 раза больше (достаточно вспомнить телевизионный трансформатор с мощностью200–300 Вт). Импульсный БП имеет более высокий КПД за счет того, что работает в ключевом режиме, а регулированиеи стабилизация выходных напряжений происходит методом широтно-импульсной модуляции. Если не вдаватьсяв подробности, то принцип работы заключается в том, что регулирование происходит путем изменения ширины импульса, то есть его длительности. Вкратце принцип работы импульсного БП прост: чтобы использовать высокочастотные трансформаторы, нам необходимо преобразовать ток из сети (220 вольт, 50 Гц)в высокочастотный ток (порядка 60 кГц).Ток из электрической сети идет на входной фильтр, который отсекает импульсные высокочастотные помехи, образующиеся при работе. Далее —на выпрямитель,на выходе которого стоит электролитический конденсатор для сглаживания пульсаций. Далее выпрямленное постоянное напряжение порядка 300 вольт поступает на преобразователь напряжения, который преобразует входное постоянное напряжение в переменное напряжение с прямоугольной формой импульсов высокой частоты. В состав преобразователя входит импульсный трансформатор, который обеспечивает гальваническую развязку от сетии понижение напряжения до требуемых значений. Эти трансформаторы изготавливаются очень маленькими по сравнению с классическими,в них малое количество витков, а вместо железного сердечника используется ферритовый. Затем снимаемое с трансформатора напряжение идет на вторичный выпрямитель и высокочастотный фильтр, состоящий из электролитических конденсаторов и индуктивностей.Для обеспечения стабильного напряжения и работы используются модули, обеспечивающие плавное включение и защитуот перегрузок. Итак, как ты мог заметить из вышесказанного,в схеме компьютерного блока питания протекает ток очень высокого напряжения — ~300 вольт. Теперь давай представим, что будет, если какой-либо ключевой элемент схемы выйдет из строя,и защитане сработает.Ток высокого напряжения кратковременно поступит в нагрузку (пока БП не выгорит),и часть содержимого системного блока, скорее всего, этого не перенесет.

Взаимосвязь полезной мощности и КПД

Коэффициент полезного действия (КПД) – величина безразмерная, численно выражается в процентах. КПД обозначают буквой η.

кВа в кВт — как правильно перевести мощность

Формула имеет вид:

η = А/Q,

где:

• А – полезная работа (энергия);
• Q – затраченная энергия.

По мере увеличения КПД в различных двигателях допустимо выстроить следующую линейку:

• электродвигатель – до 98%;
• ДВС – до 40%;
• паровая турбина – до 30%.

Что касается мощности, КПД равен отношению полезной мощности к полной мощности, которую выдает источник. В любом случае η ≤ 1.

Важно! КПД и Pпол не одно и то же. В разных рабочих процессах добиваются максимума или одного, или другого.

Получение максимальной энергии на выходе ИП

К сведению. Чтобы увеличить КПД подъёмных кранов, нагнетательных насосов или двигателей самолётов, нужно уменьшить силы трения механизмов или сопротивления воздуха. Этого достигают применением разнообразных смазок, установкой подшипников повышенного класса (заменив скольжение качением), изменением геометрии крыла и т.д.

Максимальная энергия или мощность на выходе ИП может быть достигнута при согласовании сопротивления нагрузки Rн и внутреннего сопротивления R0 ИП. Это значит, что Rн = R0. В этом случае КПД равен 50%. Это вполне приемлемо для малоточных цепей и радиотехнических устройств.

Однако этот вариант не подходит для электрических установок. Чтобы впустую не тратились большие мощности, режим эксплуатации генераторов, выпрямителей, трансформировав и электродвигателей таков, что к.п.д. приближается к 95% и выше.

Достижение максимального КПД

Формула КПД источника тока имеет вид:

η = Pн/Pобщ = R/Rн+r,

где:

• Pн – мощность нагрузки;
• Pобщ – общая мощность;
• R – полное сопротивление цепи;
• Rн – сопротивление нагрузки;
• r – внутреннее сопротивление ИТ.

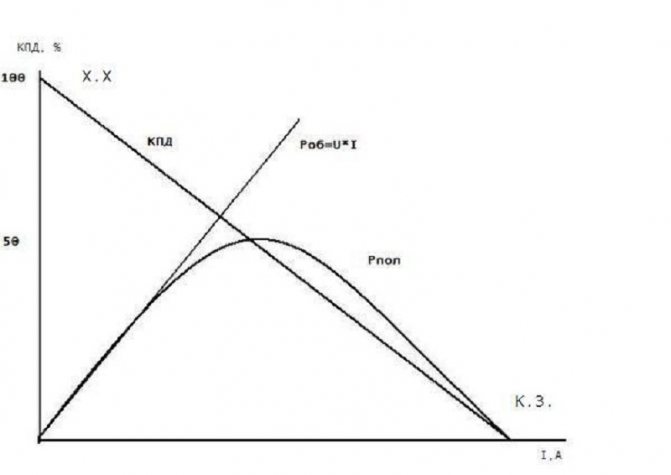

Как видно из графика, изображённого на рис. выше, мощность Pн с уменьшением тока в цепи стремится к нулю. КПД, в свою очередь, достигнет максимального значения, когда цепь будет разомкнута, и ток равен нулю, при коротком замыкании в цепи станет равным нулю.

Если обратиться к элементарному тепловому двигателю, состоящему из поршня и цилиндра, то у него степень сжатия равна степени расширения. Повышение КПД такого мотора возможно в случае:

• изначально высоких параметров: давления и температуры рабочего тела перед началом расширения;
• приближения их значений к параметрам окружающей среды по окончании расширения.

Достижение ηmax доступно лишь при наиболее эффективном изменении давления рабочего компонента во вращательное движение вала.

К сведению. Термический коэффициент полезного действия повышается с повышением доли теплоты, подаваемой к рабочему телу, которая преобразуется в работу. Подаваемая теплота делится на два вида энергии: внутренняя в виде температуры и энергия давления.

Механическую работу, по сути, совершает только второй вид энергии. Это порождает целый ряд минусов тормозящих процесс повышения КПД:

• некоторая часть давления уходит на внешнюю среду;
• достижение максимального коэффициента полезного действия невозможно без увеличения процента использования энергии давления для преобразования в работу;
• нельзя поднять КПД тепловых двигателей, не изменяя S поверхности приложения давления, и без удаления этой поверхности от точки вращения;
• использование только газообразного рабочего тела не способствует повышению η тепловых двигателей.

Для достижения высокого коэффициента полезного действия теплового двигателя нужно определяться с рядом решений. Этому способствуют следующие модели устройства:

• ввести в цикл расширения ещё одно рабочее тело с другими физическими свойствами;
• наиболее полно перед расширением использовать оба вида энергии рабочего тела;
• осуществлять генерацию добавочного рабочего тела прямо при расширении газообразного.

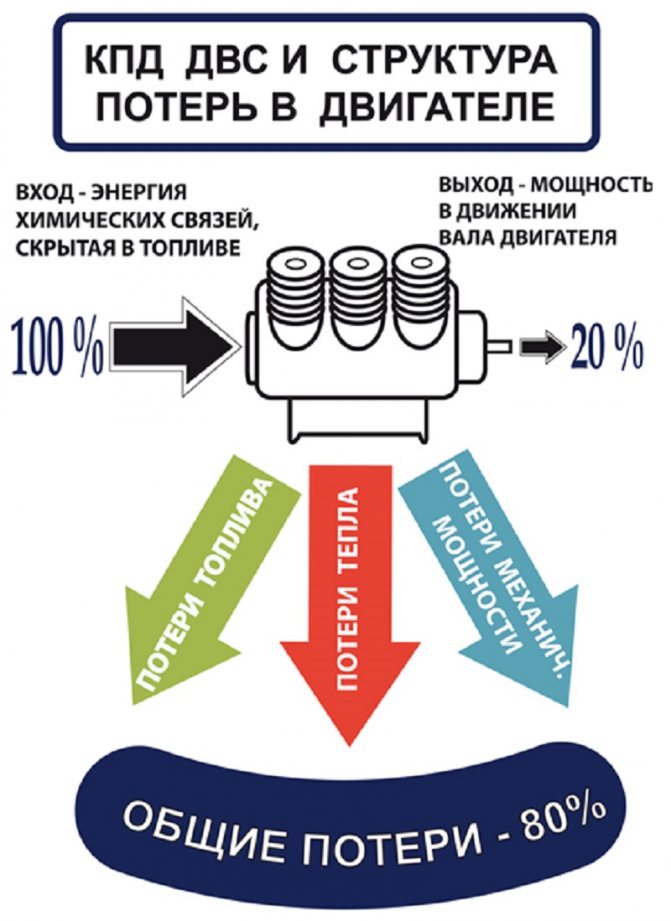

Информация. Все доработки двигателей внутреннего сгорания в виде: нагнетателя турбонадува, организации многократного или распределённого впрыска, а также повышения влажности воздуха, доведения топлива при впрыске до состояния пара, не дали ощутимых результатов резкого повышения КПД.

3. Определите подходящую модель ИБП по мощности

Необходимо сопоставить мощностные характеристики предлагаемых производителем или поставщиком «бесперебойников» с показателем, полученным прибавлением к максимальному энергопотреблению нагрузки запаса в 30% (далее – нагрузочный показатель). Ближнее к данному показателю мощностное значение (с округлением в большую сторону) и будет подходящим номиналом ИБП.

Важно!

Округление нагрузочного показателя в меньшую сторону не рекомендовано, так как приводит минимум к снижению ранее заложенного мощностного запаса, а максимум – к покупке «бесперебойника» с недостаточным номиналом.

Важно!

Не забудьте про разницу между единицами измерения и представьте нагрузочный показатель и в ваттах, и в вольт-амперах. Убедитесь, что номинал ИБП превышает его и по активной и по полной мощности!

Коэффициент полезного действия нагрузки

Как рассчитать потребляемую мощность

Какой бы ни была мощность источника, кпд электроприборов никогда не будет равна 100%.

Исключение. Принцип теплового насоса, применяемый в работе холодильников и кондиционеров, приближает их КПД к 100%. Там нагрев одного радиатора приводит к охлаждению другого.

В остальном случае энергия уходит на посторонние эффекты. Чтобы уменьшить этот расход, нужно обращать внимание на сопутствующие факторы:

• при обустройстве освещения – на конструкцию светильников, устройство отражателей и цвет окраски помещений (отражающий или светопоглощающий);
• при организации отопления – на теплоизоляцию тепловодов, установку рекуперационных вытяжных устройств, утепление стен, потолка и пола, монтаж качественных оконных стеклопакетов;
• при организации электропроводки – правильно подбирать марку и сечение проводников соответственно будущей подключаемой нагрузке;
• при монтаже электродвигателей, трансформаторов и других потребителей переменного тока – на значение cosϕ.

Снижение затрат на потери однозначно приводит к увеличению коэффициента полезного действия при совершении источником энергии работы на нагрузку.

Снижение влияния факторов, вызывающих потери мощности, увеличивает процент полезной мощности, необходимой для совершения работы. Это возможно при выявлении причин потерь и их устранении.

Примеры подбора ИБП по мощности

Важно!

Все приведённые в последующих примерах значения мощностей и cosφ условны. При расчете мощности ИБП используйте только параметры из технической документации вашего оборудования!

Подбор ИБП для газового котла

Начнём с простого случая – выбор ИБП для единичного потребителя, например, газового котла.

Обычно в документации нагревательных приборов приводятся сразу несколько мощностей. Предположим следующие формулировки и значения:

• макс. полезная тепловая мощность – 31 кВт;
• мин. полезная тепловая мощность – 10,4 кВт;
• электрическая мощность – 165 Вт.

Из названия параметров видно, что первые два – характеризуют основную работу котла, а третий – указывает на потребляемые из электросети ватты, количество которых и является фактической нагрузкой на «бесперебойник».

Теперь рассчитаем необходимый мощностной запас: 165 х 0,3 = 49,5 Вт.

После чего определим нагрузочный показатель: 165 + 49,5 = 214,5 Вт.

Используя формулу 1 и приняв сosφ = 0,95, переведём ватты в вольт-амперы: 214,5 Вт / 0,95 = 225,7 ВА.

В итоге нагрузочный показатель составит 214,5 Вт и 225,7 ВА.

Рассмотрим мощностной ряд on-line ИБП «Штиль» – ближайшим к такому показателю номиналом в 225 Вт/250 ВА обладают модели: SW250, SW250LD, SW250SL и ST250.

Подбор ИБП для котла отопления и циркуляционного насоса

Усложним задачу и предположим, что имеющий те же характеристики котёл работает в связке с внешним циркуляционным насосом, номинальная мощность которого 45 Вт.

В таком случае нагрузка на ИБП в обычном режиме составит: 165 Вт + 45 Вт = 210 Вт.

Однако не забываем про характерные для насоса пусковые токи и, увеличив его номинал втрое, находим максимально возможное стартовое энергопотребление: 165 Вт + 135 Вт = 300 Вт.

Исходя из его значения определяем нагрузочный показатель в Вт: 300 Вт + 300 Вт х 0,3 = 390 Вт.

Из-за различия в величине cosφ у котла и насоса (0,95 и 0,7) получение нагрузочного показателя в ВА потребует двух действий: 165 / 0,95 + 135 / 0,7 = 366,5 ВА – суммарная максимальная полная мощность. 366,5 ВА + 366,5 ВА х 0,3 = 476,5 ВА – нагрузочный показатель.

Анализируя продукцию «Штиль», приходим к выводу, что для пары «насос – котёл» подойдёт on-line ИБП серии SW с выходной мощностью 400 Вт/500 ВА (модели SW500L и SW500SL).

Важно!

Некоторые котлы отопления сразу имеют встроенный циркуляционный насос. Если ваш прибор относится к такой категории, то рекомендуем выяснить – учитывает ли приведённое в его характеристиках значение электрической мощности пусковые токи встроенного насоса. При возникновении любых сложностей проконсультируйтесь со специалистом!
