Прокладка кабеля в трубах: правила монтажа плюсы и минусы

Прокладка кабеля в трубах позволяет защитить проводку от механических воздействий и организовать электроснабжение объекта без установки столбов. Магистрали укладывают в грунте и вводят в здание через фундамент. Трубопроводы используют и для монтажа проводки на стенах домов, обеспечивая защиту изоляции от внешних климатических факторов или механических повреждений.

Особенности прокладки кабеля в трубах

Укладка кабеля внутри трубопровода разрешается правилами ПУЭ с рядом оговорок. Например, нормативы не допускают подземного монтажа с использованием стальных магистралей. Разрешается применять сплошные или гофрированные пластиковые, железобетонные либо асбестоцементные (постепенно вытесняются из производства по причине большой массы и содержания вредных веществ в материале) трубы.

Для снижения усилия при протяжке проводов магистрали продувают сжатым воздухом с добавлением талька, не оказывающего негативного влияния на изоляцию.

Когда может понадобиться такой метод

Технология монтажа проводки в трубах, расположенных внутри стен или перекрытий, используется в деревянных домах. Металлические рукава защищают изоляцию и снижают риск возгорания в случае короткого замыкания. Допускается укладка кабелей вдоль фасадов или внутренних перегородок (например, для быстрой модернизации существующей проводки). При подземной прокладке силовых проводов применяют трубы, защищающие изоляцию от внешних воздействий и предотвращающие утечку тока в грунт.

Методику используют на промышленных объектах для организации новых рабочих мест или монтажа электрических кабелей в цехах. Проводку укладывают в трубах поверх лотков, обеспечивая защиту от внешних воздействий (например, высокой температуры или стружки). Рукава могут быть стационарными или передвижными.

В промышленных условиях допускается установка дополнительных приспособлений для защиты или обеспечения подвижности проводов.

В каком случае нужна именно металлическая труба

Каким бы прочным ни был современный пластик, но стали он уступает. Поэтому металлические защитные конструкции применяют в тех случаях, когда на коммуникацию оказывается сильное давление: над линией проходит дорога, находится стоянка для машин, въезд в гараж, расположено тяжелое или вибрирующее оборудование, есть опасность просадок грунта, оползней, землетрясений. В некоторых случаях металл применяют и для защиты от вандализма (например, при опускании кабеля с опоры в землю), если в районе расположения вашей дачи орудуют воры.

Металл используют, если существует опасность повреждения коммуникаций при проведении земляных работ.

Прокладка силовых линий в стальных трубах применяется для разводки в горячих цехах, при опасности попадания искр, во взрывоопасных и пожароопасных помещениях. В деревянных постройках или при монтаже проводов по деревянной обшивке допускается использование только металлических кожухов.

Какие кабели разрешается использовать

Для укладки в металлических или пластиковых трубах берут провода с монолитным или многожильным сердечником:

• имеющие эластичную изоляцию из пластика или полимеров;
• не оснащенные защитным слоем (для магистралей, выполненных из диэлектрика с прокладкой каждой жилы в отдельном рукаве);
• оборудованные несколькими слоями изоляции.

Перечень кабельной продукции, которую можно укладывать в трубы, регламентируется нормативами ПУЭ. Стандарт допускает использование корпуса стальных магистралей в качестве нулевой линии при условии неразрывности рукава. Правило распространяется только на трехфазные контуры электроснабжения. Если предполагается монтаж кабелей в грунте без использования труб, то необходимо выбирать продукцию с металлической оплеткой (например, АВБбШв, ААШп, ААШв или ПвБШв). При подборе изделий учитывают кислотность почвы, влияющую на долговечность изолятора.

Предпочтительность использования ПВХ и ПНД труб

Электропроводка в трубах ПНД и ПВХ обладает рядом преимуществ. К основным преимуществам вы можете отнести:

1. Для крепления труб больше не потребуется использовать сварочный аппарат.
2. Эти продукты имеют меньший вес.
3. На них не возникает коррозия.
4. Срок их эксплуатации может составлять до 50 лет.
5. При необходимости трубы небольшого диаметра можно сгибать.
6. ПВХ трубы будут смотреться намного лучше, чем металлические при прокладке открытой проводки.
7. Пластиковые трубы имеют отличные изоляционные свойства.
8. В этой продукции не собирается влага.

Правила монтажа: способы и последовательность действий

Существует несколько алгоритмов прокладки электрических кабелей в трубах. Монтажная бригада производит разметку трассы с проверкой наличия подземных коммуникаций, а затем роет траншеи, бурит каналы или закладывает трубы кабельной канализации. Одновременно прорезают окна в фундаменте для ввода силового кабеля, идущего к распределительному щиту. После выполнения работ составляют акт, который передают в сбытовую компанию. При необходимости проводят испытания системы электроснабжения с помощью портативной передвижной лаборатории.

Бестраншейный метод укладки

Если копка траншеи невозможна (например, под дорогой с твердым покрытием, взламывать которое не допускается), то магистраль для кабеля укладывают по технологии бурения. Машина сверлит горизонтальный канал в толще грунта, расширяет полость и устанавливает пластиковую магистраль. Затем через трубопровод протягивают кабель, который подсоединяют к подстанции и постройке. Проложенные бестраншейным методом участки могут чередоваться со стандартной проводкой линии в канавах, выкопанных вручную или экскаватором.

Обустройство траншеи

Канава для укладки должна иметь глубину не менее 700 мм и располагаться на расстоянии от 600 мм от внешней границы фундамента. Ширина траншеи определяется диаметром трубы. Провода должны располагаться внутри магистрали с зазором. В правилах ПУЭ оговорено расстояние линии электроснабжения от газовых и водопроводных магистралей. При этом кабель не должен проходить под фундаментом дома. На дно траншеи засыпают песчаную подушку, а поверх готовой трассы обустраивают земляную горку высотой до 150 мм и устанавливают предупредительную ленту.

Виды существующих труб

Главным преимуществом пластиковых материалов является превосходная стойкость к коррозии, предельно малый вес и высокий уровень гибкости

Как уже сказали выше, от того, в каком помещении осуществляется прокладка кабеля, его основных особенностей и условий, будет зависеть и выбор материала трубки.

пластиковые трубы представляют собой довольно известные и всем нам знакомые элементы — поливинилхлориды;

Главным преимуществом пластиковых материалов является превосходная стойкость к коррозии, предельно малый вес, высокий уровень гибкости и довольно низкая цена

Если о цене говорить пока рано, то прекрасная стойкость к коррозии и высочайший уровень пластичности в отношении прокладки кабеля — это показатели, на которые нужно обратить особое внимание

Учитывайте так же и то, что монтажные работы с таким материалом, как пластиковые трубы, довольно просты и не требуют специального оборудования и особых навыков.

Сварку элементов можно производить обычными горелками, тем более, что здесь, в отличие от водопровода, не столь важна герметичность.

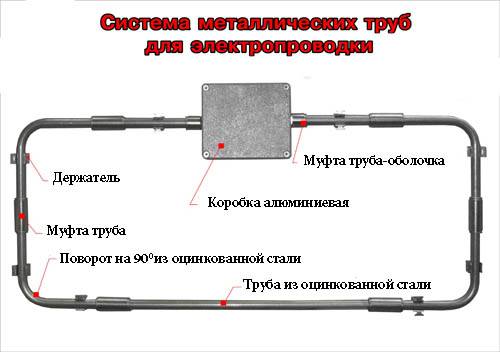

сталь;

В сухих помещениях, которым не характерна высокая влажность и проникновение оной извне, можно использовать более доступный вариант трассы для прокладки кабеля — стальные трубы. Как правило, используется тонкостенный образец материала, сечение которого равно примерно 15-20 мм. Стальные трубы требуют от мастера наличия специального оборудования для сварки.

Так же можно использовать безрезьбовые муфты для соединений отдельных участков.

Если стальные трубы для прокладки кабелей выходят наружу, их лучше окрасить, ведь неокрашенная труба подвержена коррозии.

При монтаже стальной трубы необходимо соблюдать следующие правила:

• зачистка и последующая покраска;
• изгибы не более 90С;
• в случае, если предполагается несколько изгибов на участке, то его длина не должна превышать 5 метров, а при изгибе необходимо избежать смятия или разлома трубы;
• полная герметичность — ни в коем случае нельзя допускать открытых участков и трещин, так как даже воздух, попавший вовнутрь трассы, может привести к окислению контактов;
• в случае прокладки параллельных трасс обе трубы должны быть равноудалены примерно на 10см друг от друга.

Главные требования безопасности при организации проводки в трубах

Правила безопасного монтажа кабелей в трубах в грунте:

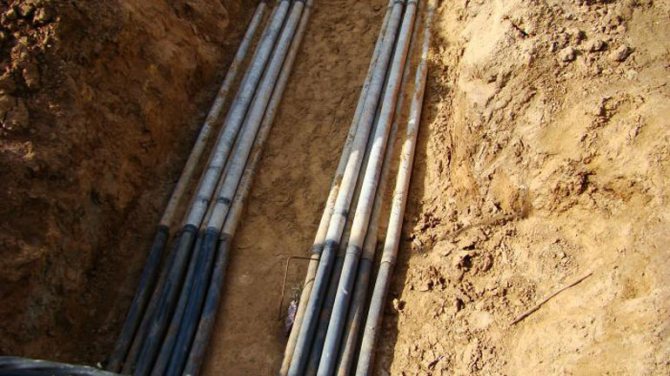

1. Глубина траншеи не может быть менее 70 см для защиты людей от поражения током при пробое изолятора. На дне должна быть песчаная подушка толщиной от 100 мм.
2. Диаметр трубы должен быть в 2–3 раза больше суммарного сечения проложенных внутри проводов.
3. Не допускается прокладка магистрали под фундаментными плитами или на расстоянии менее 60 см от здания.
4. В случае укладки кабеля под автомобильной дорогой глубина его залегания должна составлять не менее 1 м.
5. Расстояние от корневой системы деревьев не может быть менее 1 м. Аналогичное правило распространяется на положение кабеля относительно трубопроводов водоснабжения, подачи газа и отвода канализационных отходов. Зазор между магистралью питания и отопительными рукавами не может быть менее 2 м.
6. Если в грунте проложены дополнительные силовые линии, то расстояние между кабелями должно составлять 50 см и более. Магистрали прокладывают на расстоянии от 1 м от опор ЛЭП и не менее 5 м от закопанных в грунте контуров заземления.

Выбираем трубы для монтажа в разных условиях

Необходимо учесть:

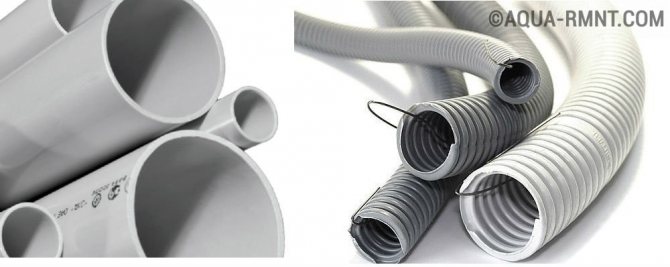

1. Диаметр трубы. Чем шире раструб, тем более толстый провод можно проложить в трубе.
2. Плотность материала/толщину стенки. Тонкостенные трубы применяются только на участках с низкими механическими нагрузками.
3. Длину отрезков (требуемая и производственная). Если в схеме есть большое количество прямых отрезков длиной более 3-х метров, экономичнее будет использовать гофру.
4. Возможность изгиба. Большое количество поворотов потребует от монтажника припаять/приварить много соединительных элементов. Использование гофры окажется проще в работе и дешевле.
5. Вес изделия. Если в старом доме важно не перегрузить перекрытия, лучше предпочесть пластик.

При выборе труб внимательно читайте маркировку

Преимущества и недостатки метода

Достоинства монтажа системы электроснабжения в трубопроводах:

• защита электропроводки от деформаций или механических повреждений изоляции или металлических жил (например, изломов);
• предотвращение разрушения изоляции при возгорании в помещении (при сильном пожаре магистрали плавятся или раскаляются до высокой температуры, что приводит к утрате защитного слоя);
• защита изоляции от негативных внешних факторов (ультрафиолетового излучения или атмосферных осадков).

Недостатки технологии:

• увеличивается себестоимость монтажных работ;
• расположенные на стенах или фасаде трубы ухудшают дизайн дома;
• для протяжки кабеля через каналы требуются навыки и дополнительная оснастка.

ПВХ трубы для электропроводки

ПВХ труба для электропроводки считается наиболее лучшим вариантом. Проложить проводку в ПВХ трубе вы можете самостоятельно.

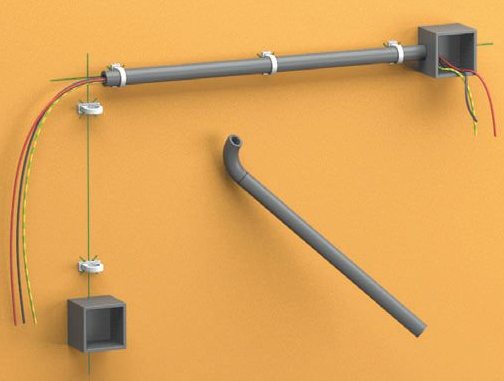

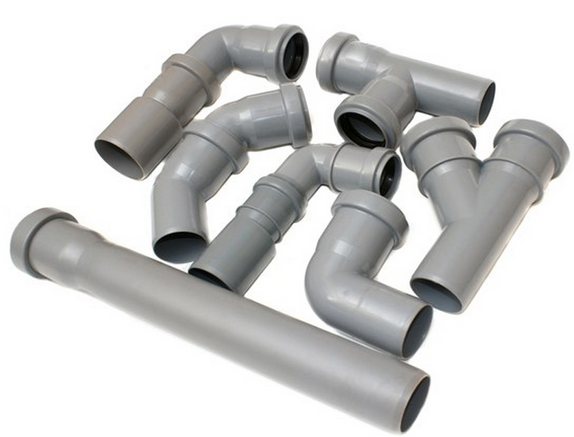

Для прокладки проводки с помощью этого способа вам могут потребоваться дополнительные детали: тройники, соединители, крестовины и дополнительные повороты.

Для их крепления на подвесном потолке вы можете использовать дюбель стяжки. Для крепления трубы на видных местах необходимо использовать строительный уровень. На стене труба будет крепиться с помощью клипсы.

Полезные советы и общие рекомендации

При монтаже трубопроводов необходимо обеспечить герметичность стыков. Проникновение конденсата, посторонних жидкостей или пыли ускоряет разрушение изоляции. При настенном монтаже трубы ставят под углом 1–2° к распределительным коробкам, обеспечивая сток влаги. Запрещается соединять стальные магистрали дуговой или газовой сваркой, поскольку на стыках образуются острые заусенцы.

Зазор между креплениями подбирают по значениям, указанным в таблице.

Перед укладкой кабеля рекомендуется проверить затяжку и герметичность муфт. Поскольку при монтаже в магистрали попадает грязь, то рекомендуется продуть рукава сухим сжатым воздухом. Для защиты от попадания пыли на открытые торцы устанавливают временные пластиковые крышки. Чтобы обеспечить свободное пространство между изоляцией и внутренней стенкой трубы и упростить протяжку, провода собирают в пучки. Для монтажа кабелей используют мягкую стальную проволоку диаметром от 1 до 3 мм (в зависимости от сечения и количества жил).

Особенности монтажа

При монтаже важно соблюдать правила монтажных работ:

• Желательно свести к минимуму число поворотов труб, так как каждый угол усложняет протягивание кабеля.
• В узловых точках сети – поворотах, разветвлениях и местах подключения электроприборов – устанавливают распределительные и распаячные (протяжные) короба. Это упростит протягивание кабеля после сборки трубопровода и обслуживание электросети в ходе эксплуатации.
• Для протягивания электрокабелей используют стальную струну: сначала протягивают через получившийся кабель-канал ее, сцепляют струну с кабелем и вытягивают с противоположной стороны. Так, постепенно проводят кабели по всему трубопроводу и соединяют отрезки проводов в коробах, образуя единую электросеть.
• На концах труб фиксируют пластиковые втулки, задача которых – предотвратить перетирание оплетки кабеля.
• Соединение труб лучше выполнять при помощи резьбовых фитингов – специальных соединительных элементов, а не сварным способом. Это упростит монтаж и дальнейший ремонт.
• Закрепление трубопровода выполняют при помощи хомутов и скоб, расстояние между которыми зависит от внутреннего диаметра труб.

• Короба – распределительные и протяжные – размещаются на таком расстоянии, чтобы обеспечить удобство протягивания кабелей и упростить их замену в будущем. Зависит это расстояние от количества поворотов электрокабеля.

Рекомендуем ознакомиться: Правила установки дымоходов из нержавейки

• Если необходимо выполнить поворот кабеля более чем на 90 градусов, в месте поворота придется установить дополнительный протяжной короб. В противном случае электрокабель при протяжке окажется зажат в повороте трубы и вытянуть его не удастся.
