Как самостоятельно сделать заземление и молниезащиту телевизионной антенны?

В грозу многие из нас не отключают от электросети бытовую технику и домашнюю электронику. Такая небрежность, как правило, обходится очень дорого. Каждый год в течение лета появляется информация об ущербе, причинённом молнией.

Электроника и, прежде всего, телевизионное и компьютерное оборудование, – наиболее чувствительна к грозовым разрядам. Её электронные компоненты обычно настраиваются для работы при низких напряжениях порядка нескольких вольт, поэтому появление перенапряжения даже в сотню вольт их полностью уничтожит.

Антенны, установленные на наших крышах, являются потенциальными источниками опасности для приборов, находящихся внутри здания. Прямой разряд молнии в антенную мачту может привести к полному разрушению электронного оборудования, включая пожар всей установки. Грозовой удар вблизи антенны такого резкого эффекта не вызывает, но вполне может повредить детали и схемы внутри электро- и ТВ-оборудования.

Молния — это электрический разряд в атмосфере с силой тока от 10000 до 500000 ампер и напряжением от десяти миллионов до миллиарда вольт. Разряд молнии создает электромагнитный импульс, который может уничтожить электронное оборудование в радиусе нескольких километров от места удара.

Однако есть способ эффективно защитить все подсоединённые воспроизводящие устройства, подключив их к высокочувствительным приборам защиты от избыточного напряжения. Методы, о которых вы узнаете из этой статьи, в частности – грозозащита для антенны помогут защитить вашу антенную установку и телеаппаратуру. Не только от прямых грозовых ударов, но и от токов, наведённых в проводах и от заноса высоких потенциалов.

Всегда ли нужно заземление?

Многие из нас считают, что громоотвод, установленный на крыше, способен защитить домашнюю технику от молнии. Здесь не все верно. Громоотвод действительно защищает строение от грозы, поскольку принимает и отводит в грунт основной удар молнии – её высоковольтный разряд. Но пока это произойдёт, в молниеотводе успевает сгенерироваться электромагнитное поле, образуются блуждающие токи, способные вызвать перенапряжение в электрической системе дома и в его линии электропитания.

Антенна, установленная на здании, которое не оборудовано молниезащитой – это очень высокая вероятность попадания молнии в антенну и опасности поражения электрическим током.

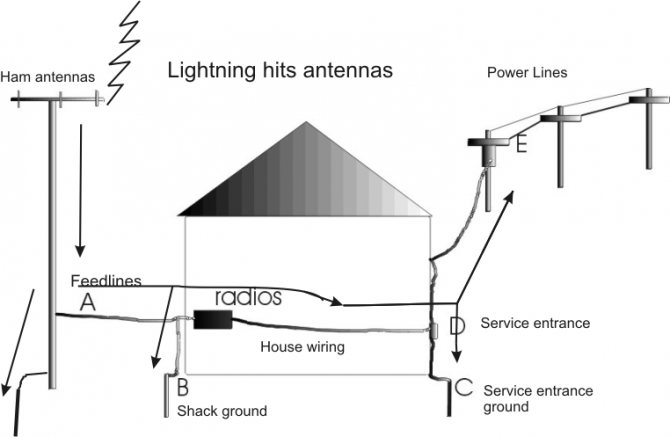

Какие риски возникают во время грозы? Для антенной системы и телевизионных приёмников, взаимодействующих с ней, угрозы могут распространяться по таким сценариям:

• взаимодействие электромагнитного поля разряда молнии с петлями проводов, которые имеются в здании;
• если мачта антенны не имеет заземления, то при прямом попадании в антенну, ток молнии может проникать внутрь здания. Протекая через различные типы проводящих установок, повреждать устройства в них;
• прямой удар молнии в провода электролиний, питающих здание;
• разряд в непосредственной близости от объекта может представлять угрозу из-за частичного притока грозового электричества через проводники, заглублённые в грунт.

Вас может заинтересовать: Приставка для цифрового телевидения

Домашняя телесистема очень уязвима для перепадов напряжения в грозу. Поэтому заземление антенны – это одна из важных мер в комплексе её защиты, но не единственная.

Нормативные требования

Требования электробезопасности, которые применяются к телесистемам и кабельным сетям, вы можете найти в «Правилах устройства электроустановок» (7-ая ред.), а также в инструкции РД 34.21.122-87. Меры, перечисленные в этих основных нормативах, касаются защиты антенных систем, в том числе спутниковых, от атмосферных явлений и разрядов молнии.

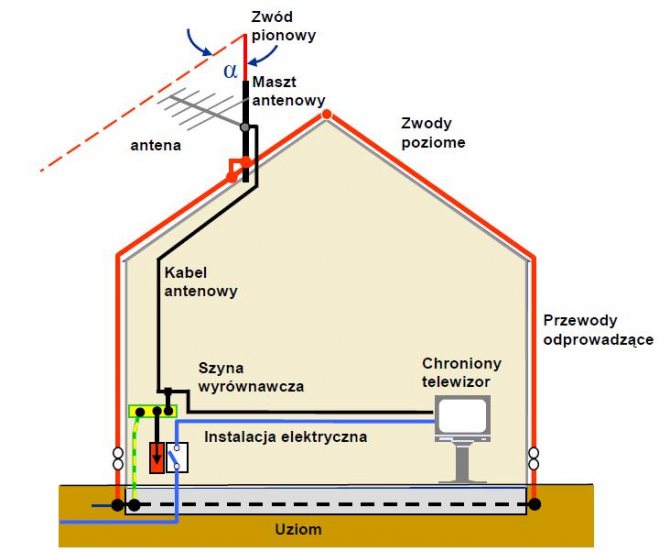

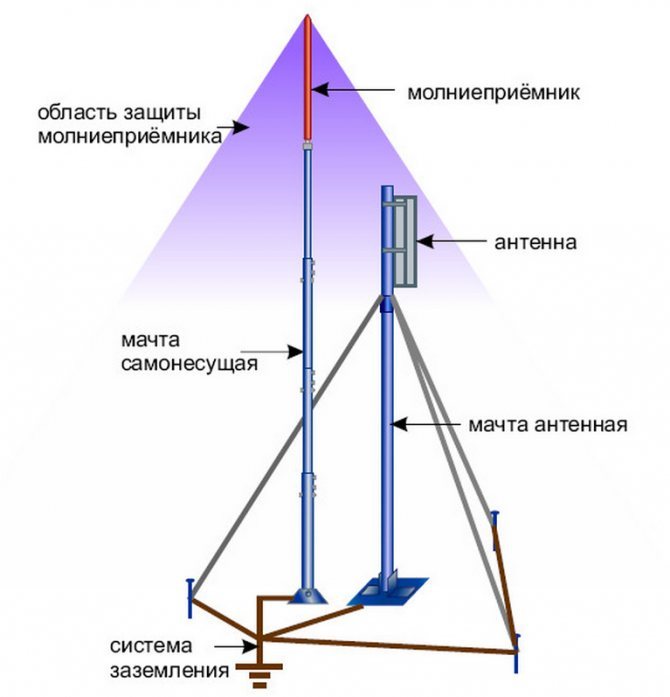

Защита антенно-мачтовых конструкций

Согласно требованиям инструкции по проектированию молниеотводов (ВСН 1-93) грозозащита антенно-мачтовых конструкций от прямого попадания в них разряда реализуется путем надёжного заземления следующих их составляющих:

• опор, поддерживающих антенну;
• самих антенных конструкций;
• соединяющих их фидерных линий.

В качестве заземляющих элементов при организации грозозащиты предпочтительнее использовать так называемые «естественные» заземлители (расположенные в земле металлические и железобетонные предметы и тому подобное).

В ситуации, когда доступ к естественным заземлителям по каким-либо причинам ограничен – следует воспользоваться специально оборудованными системами заземления. При их обустройстве каждый отвод отдельного молниеприёмника грозозащиты должен присоединяться к специально организованному для него заземляющему устройству (ЗУ).

Разновидности молниезащиты

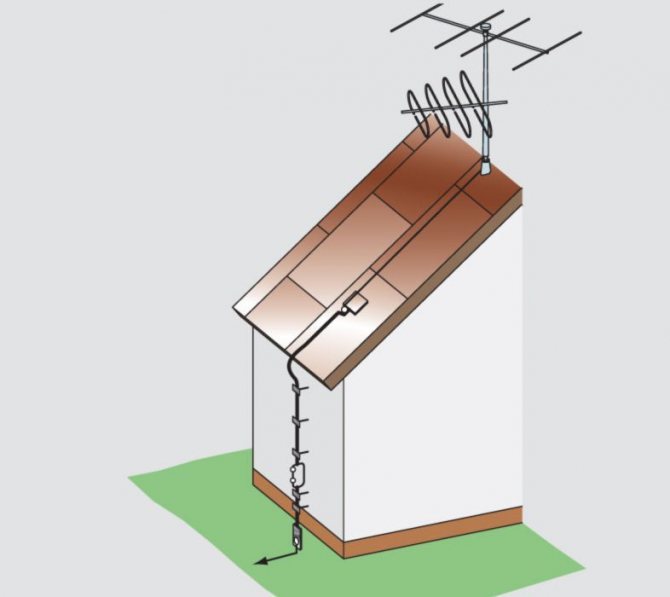

Заземление антенны, будь то в частном секторе или в городской высотке – это способ «закопать» в ближайший газон часть энергии при прямом попадании молнии. Способ закономерный, но не стопроцентный. Существуют дополнительные меры предосторожности, которые успешно используются в телесетях – применение устройств специальной грозозащиты. Убедитесь сами: телевизор, который подключён к электросети, имеет антенный разъем. Таким образом, даже отключённое от сети устройство может быть повреждено, если разряд молнии попадёт в антенну. Антенный провод, перед введением его в здание, должен пройти через элементы защиты от перенапряжения. Модули защиты коаксиала были разработаны специально, с целью грозозащиты для коаксиального кабеля.

Чтобы грозозащита коаксиального кабеля была эффективной, следует защитить все кабели домашней ТВ-сети.

Нормативные требования

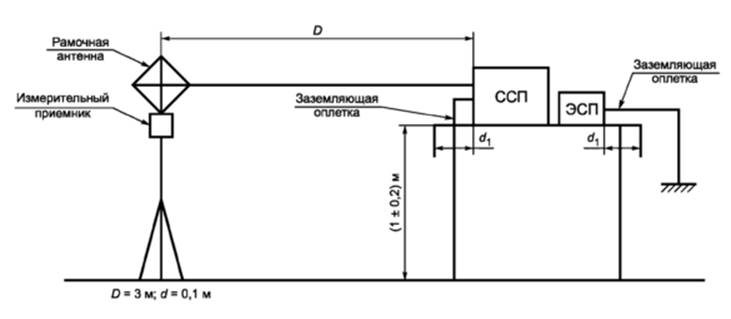

Квалифицированные специалисты при проведении монтажных работ руководствуются требованиями, установленными Европейским комитетом электротехнических стандартов. Основной документ, касающийся заземления антенн, называется EN 50083-1.

В данном нормативном акте расписаны необходимые действия для предотвращения разрушительных последствий попадания молнии в антенну. Требования регламентируют работы, относящиеся к защите только постоянных молниезащитных систем или устройств, установленных в кемпингах. Они не касаются любительских радиостанций, функционирующих на платформе VSAT.

К нормативным актам также относятся еще несколько документов, в том числе:

1. ГОСТ P МЭК 62305-2-2010.
2. ГОСТ Р МЭК 62305-1-2010.
3. Приказ Росстандарта под номером 795.

Устройство грозозащиты

Если ваша антенна одиноко возвышается над крышей и это самая высокая точка ваших угодий, то вам нужно комплексно подходить к защите вашего имущества и видеотехники. Во-первых, нужно оснастить крышу вашего дома молниеприемником токоотвода (идеально – медная катанка, от 8мм диаметром). Для его фиксации на кровле – монтируются металлические конструкции – держатели. Приёмник соединяется с токоотводом, а тот с заземляющим проводником. Это может быть отдельный контур, а могут быть заземлители, расположенные у вас на участке, если в доме выполнялось заземление проводки.

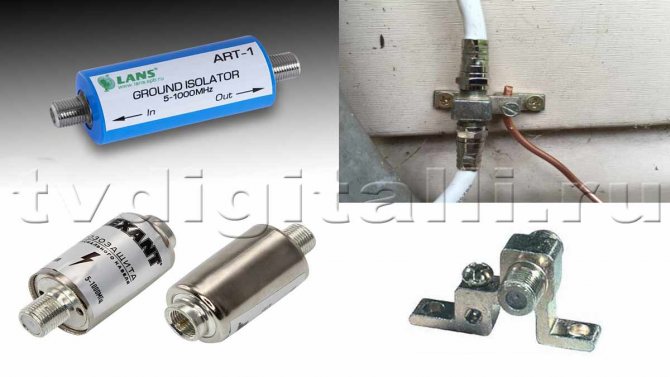

Второй этап защиты от молнии – это грозозащита для видеоцепей – целое семейство микроустройств, работающих по принципу предохранителя, который устанавливается в виде коаксиального сегмента, в разрыв кабеля. Цель любой грозозащиты – нейтрализовать электромагнитное воздействие при ударе молнии в антенную установку. Конструкция грозозащиты для телевизионных систем такова, что при прохождении через неё высокого напряжения, её чувствительный элемент – плавкая вставка или колба с газом – разрушается, и модуль выбывает из телекоммуникационной цепи, размыкая её. Для всех кабелей требуется правильный выбор соответствующих защит от перенапряжений, чтобы не ухудшить параметры полезного сигнала и, одновременно, обеспечивать эффективную защиту.

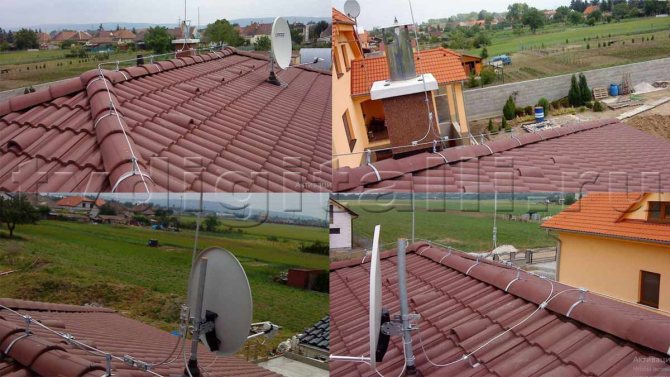

Защита спутниковых антенн

Необходимость грозозащиты спутниковой тарелки от прямого попадания в неё молнии объясняется возможным воздействием на приёмную аппаратуру сильных электромагнитных полей, вызывающих значительные перенапряжения.

В отсутствии специальной грозозащиты при ударе молнии могут быть повреждены не только цепи входного и усилительного модулей спутниковых антенн, но также и блок питания устройства.

В качестве крайне неприятного для пользователя последствия сильной грозы не исключён и вариант повреждения самого приёмника (ресивера). Всё сказанное справедливо и для спутниковых систем типа «Триколор».

С целью грозозащиты входных цепей и самого приёмника от удара молнии в разрыв кабеля между антенной и ресивером включается специальный предохранитель. При срабатывании установленного в отвод от тарелки предохранительного элемента он разрушается и больше не используется.

Стоит отметить, что установленная на крыше или стене дома тарелка должна к тому же надёжно заземляться, что обеспечивает дополнительную грозозащиту, оберегая от поражения молнией.

Источник

Как делать заземление ТВ антенны на даче

Загородные дома и антенны, которые дачники на них устанавливают, – весьма уязвимые мишени в грозу: едва ли рядом найдётся достаточно высокая «приманка» для молнии (высокие старые деревья, вышки мобильных операторов и пр.). Особенно если дачное хозяйство находится на землях, которые только осваиваются.

Вас может заинтересовать: Изобретения телевизора

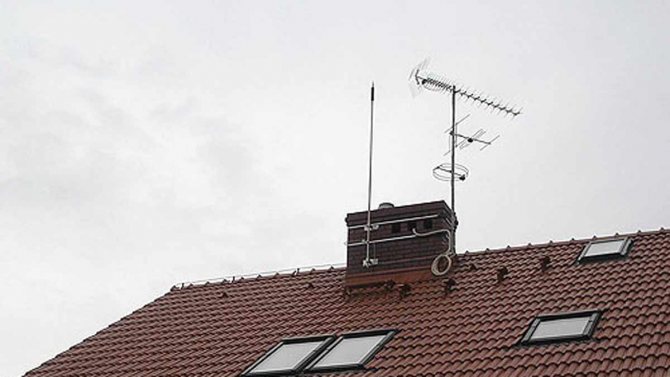

Если в непогоду прямой электрический разряд попадёт в антенну, то даже установленный поблизости молниеприемник не защитит ни телевизор, ни тюнер в доме. Разряд обязательно достигнет ближайших розеток. И здесь речь уже идёт о спасении дома, а не техники. Молниеприемник – это, безусловно, хорошо, но от наведённого импульса и статики он не защитит. Вот почему дачная антенна должна быть надёжно заземлена, у неё должен быть свой собственный контур заземления.

Как это осуществить? Сейчас очень популярен штыревой вид заземления. В готовом заводском комплекте, скорее всего в нем вы обнаружите именно этот тип заземлителя. К нему идёт собственная инструкция, для того чтобы вы не сделали ошибок при монтаже.

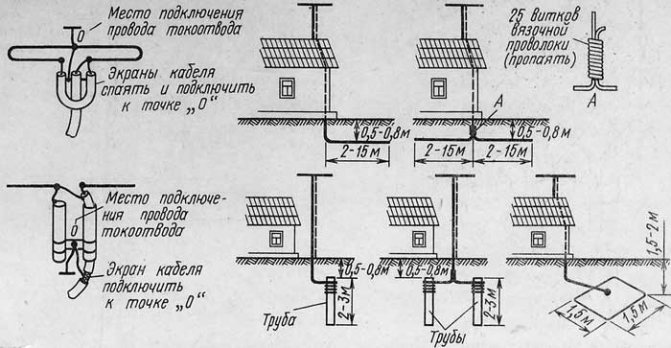

1. Для тех, кто все привык делать сам: подготовьте контур заземления: металлическую арматуру с диаметром от 20 мм (сталь, нержавсталь, медь – подойдут). Кабельный провод (ПВ-16,0 кв. мм), в качестве соединителя антенны с заглублённым контуром.
2. Заземлитель забейте на глубину от двух метров, оставив конец металлического прута над почвой на 20 см. К нему вы с помощью хомута или сварки должны подсоединить провод. Второй конец токоприёмника соедините с антенной.

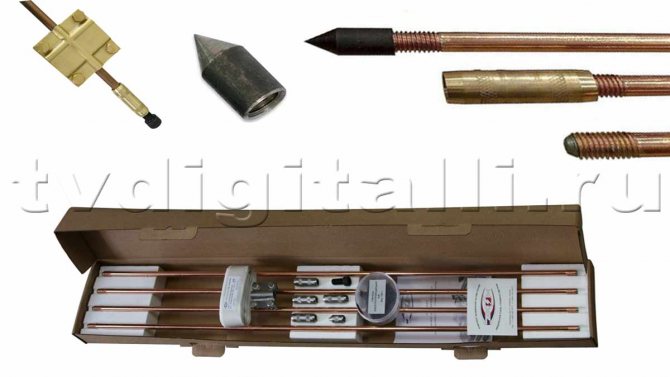

Выбор стержней для модульно штыревого заземления

Обычно они идут омедненные стандартной длины 1,5м. Для подвалов, где низкие потолки, можно взять и покороче – 1,2м.

Самый распространенный диаметр стержней – 14мм.

Говорят, что чем выше пятно контакта с землей, тем лучше. Безусловно это так. Но не ждите каких-то супер улучшенных характеристик по сопротивлению при увеличении сечения.

Согласно формуле расчета заземления для одиночного вертикального заземлителя, диаметр не шибко влияет на общий показатель.

Даже если вы его увеличите на 100%, то сопротивление уменьшится всего на 9%.

Не то, что вы ожидали, правда? Поэтому особого смысла переплачивать и покупать максимально толстые штыри нет.

Берите минимально допустимые по нормам.

Помимо омедненных, есть еще один вид стержней с резьбой – безмуфтовые оцинкованные. В них стержень просто вворачивается один в другой. На краю одного штыря находится наружная резьба, на другом внутренняя.

Что лучше, медь или цинк однозначно сказать нельзя. Каждый производитель всегда нахваливает именно свою продукцию.

Однако имейте в виду, что медное покрытие хотя и устойчиво к коррозии, но только до тех пор, пока его не повредили.

А поцарапать его можно очень легко. Например, при использовании газовых ключей, затягивая соединительные муфты.

Либо при вхождении в каменистую почву, сковырнув верхний слой острыми гранями камешков.

В этом случае медный защитный покров разрушается и место царапины начинает активно окисляться. Далее происходит постепенное, но неумолимое разрушение стального сердечника, вследствие чего резко ухудшается общее сопротивление всего контура.

Именно поэтому медное покрытие должно быть как можно толще. Рекомендуемое значение – не менее 0,25мм (включая резьбу!).

С цинком все наоборот. Такие штыри не особо боятся внешних повреждений. В них цинк по отношению к стальному сердечнику является восстановителем.

Поэтому здесь корродировать в первую очередь будет цинк, и только затем сталь. И пока весь цинковый слой не испортится, стальной сердечник будет чувствовать себя хорошо.

Тем не менее гарантийные сроки работы, указываемые производителями примерно следующие:

омедненные стержни – 30 лет

оцинкованные – от 20 до 30 лет

Еще бывают комплекты из нержавейки.

Такие предназначены для тех, кто вообще не экономит на электрике и хочет сделать контур, что называется “на века”.

Что нельзя делать при заземлении

Как известно, русский народ хитёр на выдумку. Часто эта хитрость оборачивается против самих хозяев. Расхожий миф о том, что организовать квартирное зануление с помощью перемычек в розетке – хороший тому пример. В силу технической неосведомлённости, а чаще самонадеянности, жильцы пускаются на разные ухищрения, которые не имеют ничего общего с электробезопасностью. Относительно заземления домашней телесети на случай грозы, знайте, что ни один квалифицированный электрик не посоветует проделать следующее:

• закреплять стойку телевизионной антенны на канале домовой вентиляции или на дымовой трубе;
• фиксировать антенные растяжки вблизи электрических кабелей или водопроводных труб;
• использовать домовые инженерные системы в качестве заземления. Представьте, что может произойти при попадании мощной электрической искры в газовый трубопровод!

Многие видели в фильмах, что бывает, если фен для сушки волос попадает в наполненную ванную. Такого же эффекта можно ожидать, если молния попадёт в водопроводную или канализационную сеть.

Рекомендации по установке антенны

Выбор места фиксации телевизионной антенны и ее ориентация в пространстве зависит от множества факторов, среди которых:

• разновидность антенны;
• расположение участка земли;
• характер рельефа местности;
• интенсивность внешних помех;
• помехи, вызванные показателями электропитания, типом АФУ.

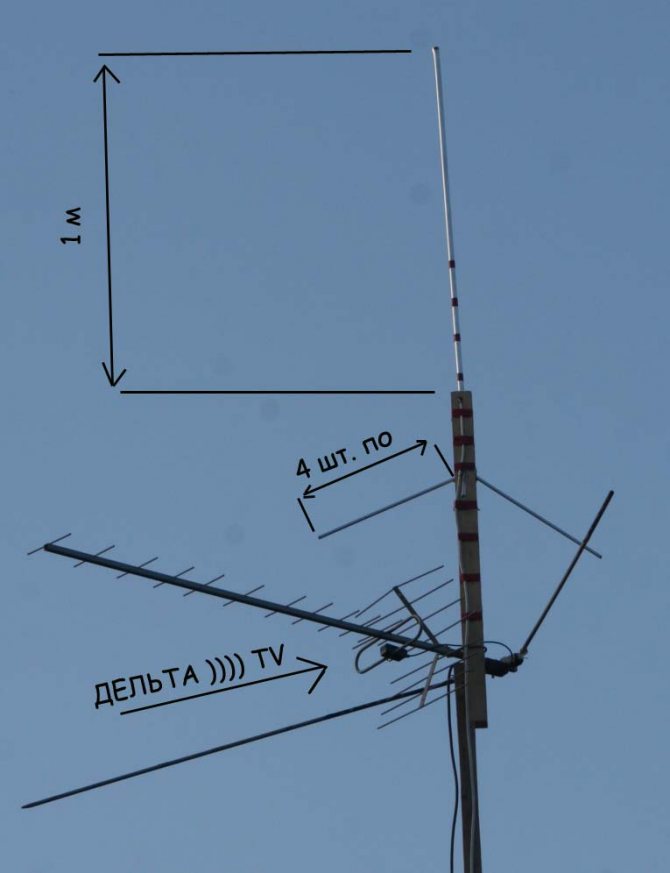

При установке ТВ-антенны на крыше, основанием чаще всего выступает мачта. В качестве нее подойдет стальная труба диаметром приблизительно 35-40 мм.

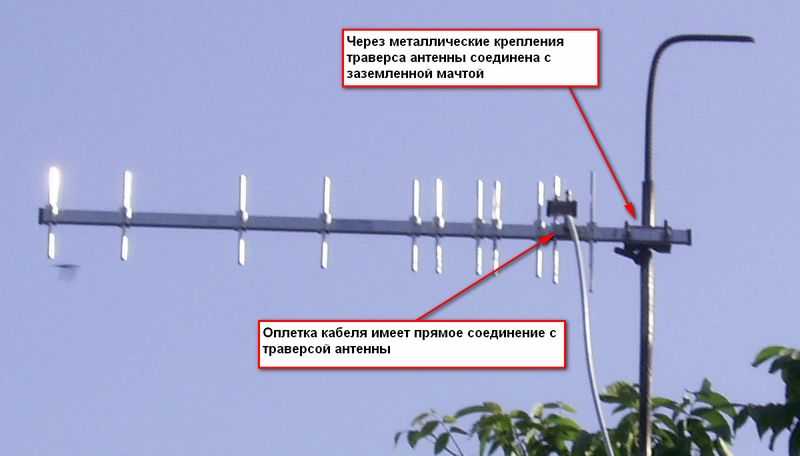

Альтернативой металлическому изделию может стать деревянное – из бруса (50 на 50 мм). Такую мачту фиксируют на стропильных балках. Принимающее устройство должно возвышаться над кровлей по крайней мере на 2 м. Если выбран деревянный брус, по нему прокладывают толстый медный провод или шину. Второй конец контура соединяют с заземляющим устройством, в качестве которого выступает либо шина, либо закопанные в грунт заземлители.

Что делать нельзя:

1. Прикреплять мачту антенны к каналам вентиляции или дымоходным трубам, к объектам электрической инфраструктуры, стойкам с проводами связи, слуховым окнам.
2. Фиксировать растяжки принимающего устройства так, чтобы они располагались возле вибраторов, электрической проводки, водопроводных труб или подоконников.

Зачем нужно заземлять антенну

Наружные антенны ловят сигнал лучше по сравнению с комнатными. Последние работают хорошо только в тех местах, где наблюдается достаточный уровень сигнала. Поэтому многие владельцы дач и загородных домов предпочитают устанавливать эти виды антенн. Но требуются большие умения, чтобы сначала установить тв-антенну, а затем заземлить ее.

Споры о том, обязательно ли делать заземление на даче, достаточно актуальны. Большинство специалистов утверждает, что заземление необходимо, чтобы снизить электрическое напряжение до безопасного для человека уровня.

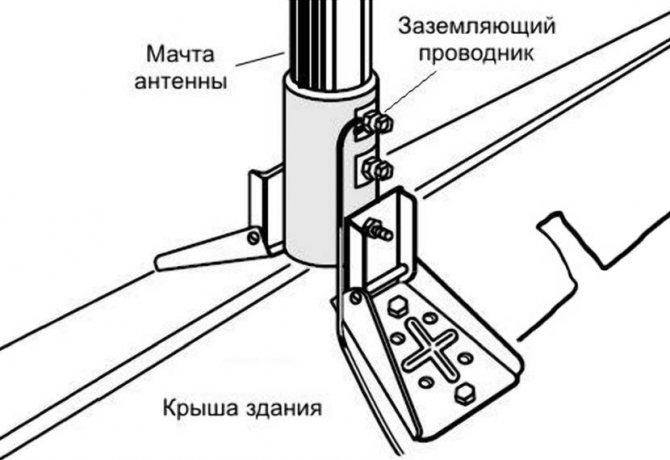

При заземлении токоотводы соединяются с заземляющим устройством (оно состоит из заземляющего проводника и заземлителя), чтобы перенаправить разряд молнии в землю. Таким образом, вероятность возгорания от электрического разряда существенно снижается.

Делать заземление нужно для того, чтобы уберечь антенну и оборудование от атмосферных разрядов. Это необходимо, чтобы во время грозы молния не ударила в антенну, не повредила телевизор, а также не представляла опасности для жильцов дома. Кроме того, при заземленной тв-антенне улучшается качество изображения, помех становится меньше.

Типы принимающих антенн

Набор каналов предоставляется пользователям через вещание на конкретных диапазонах частот. Бывает аналоговое телевидение и цифровое. Каждое вещание происходит на разных диапазонах, антенна должна быть соответствующей.

• Для эфирного аналогового ТВ требуется метровая антенна (МВ). Сигнал передается и принимается в диапазоне 1-300 МГц.
• Цифровое вещание выполняется на более коротких волнах, которым соответствует диапазон 0,3-3 ГГц. Необходима дециметровая антенна (ДМВ), которая уловит более короткие волны, чем при передаче аналогового сигнала.
• Если нужно принимать сразу метровые и дециметровые волны, то нужны широкополосные устройства. Конструкция содержит разные по величине вибраторы, чтобы работать в разных частотах.

По расположению бывают наружные, внутренние. Первые устанавливаются вне помещения, на крышах домов, других местах. Могут использовать в многоквартирном доме для всех жильцов сразу или для одного в случае индивидуального подключения. Внутренние устанавливаются дома. Могут даже не иметь кабеля, а крепиться прямо к телевизору.

Есть также:

К чему вы подключаете антенну? К цифровой приставке 53.55%

К телевизору 46.45%

Проголосовало: 394

Грозозащита, как средство защиты аппаратуры от скачков напряжения.

Я не пугаю, но ежедневно на планете Земля происходит порядка 40 000 гроз. Именно поэтому защита оборудования от гроз и статического электричества не лишний атрибут, а жизненная необходимость.

При том, как не крути, а за окном весна! А за весной и лето с своими грозами и пугающими молниями.

Не секрет что открытое положение антенны делает ее наиболее вероятной целью грозовых разрядов, поэтому необходимы особые меры защиты.

Возникает вопрос … а что случится если молния попадет в маю спутниковую антенну?

Отвечаю… прямое попадание это полный пипец. И не верьте «умным специалистам» кто за хорошие деньги уверяет вас что обеспечит и установит защиту от прямого попадания молнии в спутниковую тарелку, головку итт.

Реально, защита бывает от перенапряжения!

Они возникают на спутниковой антенне потому что там собирается электромагнитное поле, которое вызывает скачок напряжения.

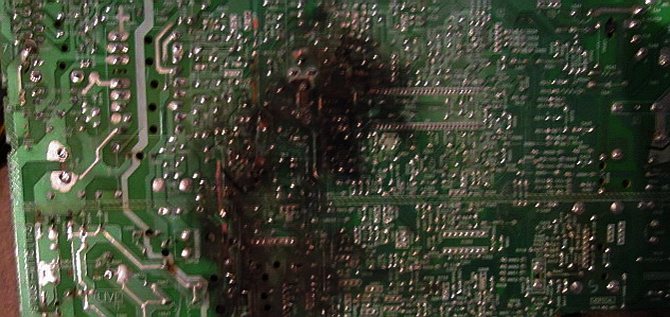

Без защиты наиболее часто встречающейся поломкой бывают испорченные цепи входного сигнала и блока питания и даже схемы самого ресивера.

Эффективно защитить все подключенные воспроизводящие устройства удастся только в том случае, если к ним предварительно будут подключены высокочувствительные приборы защиты от перенапряжений.

Имеются много способов защиты спутниковых ресиверов.

Устройство грозозащиты подсоединяется в разрыв антенного кабеля, между спутниковой тарелкой и самим ресивером.

Конкретней, если у вашей антенны один конвертер, то непосредственно к конвертеру, ну а уже далее к устройству защиты подключаем антенный кабель снижения.

Говорить о 100 процентах надежности грозозащитных устройств в прямом попадание молнии не приходится, но вот защитить от скачка напряжения при грозовых разрядах они обеспечат.

Во время грозы, даже когда разряд не попадает конкретно в вашу спутниковую антенну, а совсем рядом, на спутниковой антенне собирается электромагнитное поле, которое вызывает скачок напряжения на спутниковой антенне и антенном кабеле снижения.

Это приводит к возникновению кратковременных скачков напряжения в десятки тысяч вольт.

Чтобы обеспечить безопасное использование вашего ресивера достаточно поставить грозозащиту.

Они предназначены для защиты входных каскадов ресиверов от наведенного электромагнитного импульса (статического электричества), который может возникнуть в проводном тракте в результате действия электромагнитных полей во время грозы

Устройство Dr.HD Surge Protector, предназначенное для защиты входного тюнера спутникового ресивера, эфирных и кабельных устройств от кратковременного разряда грозы, который может произойти по близости с установленной антенной или коаксиальным кабелем.

Dr.HD Surge Protector монтируется в разрыв кабеля возле спутникового ресивера или накручивается непосредственно на вход LNB IN ресивера и позволяет защитить тюнер от наведенных на конвертор или коаксиальный кабель электромагнитных импульсов (перенапряжений) во время грозы.

При срабатывании устройство грозозащиты Dr.HD Surge Protector или TS 2006 RTM выгорает и не подлежит дальнейшему использованию.

И помните, скупой платит дважды, т.к. аппаратура, вышедшая из строя в результате разряда молнии, не подлежит гарантийному ремонту, только как подставка для пива.
