Как правильно сделать заземление в гараже своими руками?

Гаражное помещение для любого автовладельца является не только местом стоянки автомобиля, но и собственной мастерской. Здесь часто выполняется посильный ремонт четырехколесного друга, в котором участвует сварочное оборудование и прочие электрические инструменты. Особая опасность системы электроснабжения гаража заключается в отсутствии защитного заземления, которым преимущественное большинство отечественных гаражных кооперативов не оснащено. А без него невозможно обезопасить человека при повреждении электрических приборов или других элементов гаражной электропроводки.

В случае попадания электрического потенциала на корпус возникает угроза поражения током, которая может привести к электротравме. Чтобы избежать этого, многие владельцы авто задаются вопросом, как сделать заземление в гараже своими руками. Для подключения заземляющего контура необходимо выполнить ряд требований и соблюсти определенные нюансы.

Нюансы и требования по ПУЭ

Требования к заземлению гаража, как и любому другому оговаривается п.1.7 ПУЭ. Основным параметром для контура заземления гаража является переходное сопротивление между заземлителем и грунтом. Эта величина определяет путь движения тока, либо через тело человека (если его сопротивление меньше), либо через контур заземления гаражного помещения. Поэтому, в соответствии с п.1.7.103 ПУЭ сопротивление заземления должно быть не более 5, 10 и 20 Ом для линий, у которых фазное напряжение составляет 380, 220 и 127 В соответственно.

Следует отметить, что для подключения заземляющего проводника подходят далеко не все конструкции. Так, согласно требований п.1.7.123 категорически запрещено использовать для подключения защитного заземления в гараже оболочку кабелей, различные трубопроводы и газопроводы, несущие тросы, канализацию и отопительные сети. Поэтому заземление в гараже должно подключаться отдельным или совместным защитным проводником. Который согласно п.1.7.3 ПУЭ может быть проводом PEN или PE, а в зависимости от способа их подключения реализуют и различные системы заземления гаража.

Вертикальный заземлитель

• стабильная работа заземлителя и оборудования из-за неизменного уровня сопротивления заземления. Тепло, исходящее от внутренних коммуникаций дома, будет препятствовать промерзанию грунта и повышению его удельного сопротивления;
• экономия места на участке. Особенно важное преимущество для владений небольшой площади. На всём участке можно проводить земляные работы, не опасаясь повредить подземную конструкцию заземлителя;
• простота подключения. Заземление в подвале легко расположить в непосредственной близости от щита, поэтому его будет удобно подключить к шине заземления. Также экономится кабель — мелочь, а приятно.

Выбор системы заземления для гаража

Всего согласно п.1.7.3 ПУЭ выделяют шесть систем питания электрических сетей, но для снабжения гаражей актуальны только четыре из них:

• TN-C – с совмещением защитного и нулевого;
• TN-C-S – с частичным совмещением;
• TN-S – с выделенными защитным и нулевым;
• TT – с глухозаземленной нейтралью.

В зависимости от того, какая из этих схем запитки электропроводки применяется в вашем случае, определяется наиболее актуальный вариант подключения защитного контура от общей системы или установки индивидуального заземления.

TN-C.

Система TN-C подразумевает, что к вводному щитку в гараже подводится четырехпроводная линия, в которую входят три фазы и совмещенный защитный и нулевой проводник PEN. Такая система заземления являет достаточно распространенной, так как она позволяет существенно экономить на отдельном заземляющем проводе. Но в ее работе отмечается не менее существенный недостаток.

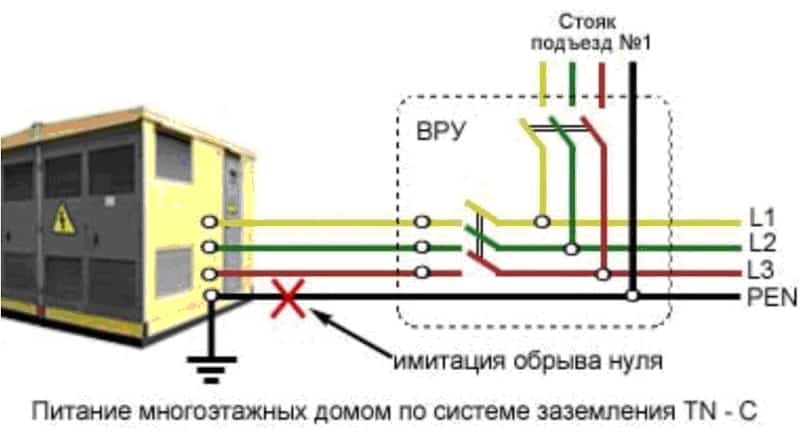

Посмотрите на рисунок, здесь приведен пример аварийной ситуации, когда происходит обрыв проводника PEN на участке от подстанции или распредустройства до гаража. В случае такого разрыва и одновременного включения электроприборов в розетку потенциал с фазы может перейти на корпус оборудования и все заземленные части. В результате прикосновения к ним человек будет поражен электрическим током.

Следует отметить, что такая угроза в системе TN-C несет особую опасность в трехфазных устройствах, где схема проводки использует нулевой провод не для каждого потребителя, и те спокойно будут продолжать свою работу. При однофазном подключении повреждение PEN проводника сразу обнаружится – ни один прибор работать не будет, что хорошо заметно на тех же светильниках. Поэтому подключение заземления на PEN проводник в гараже крайне опасно, и его лучше реализовывать через индивидуальный контур.

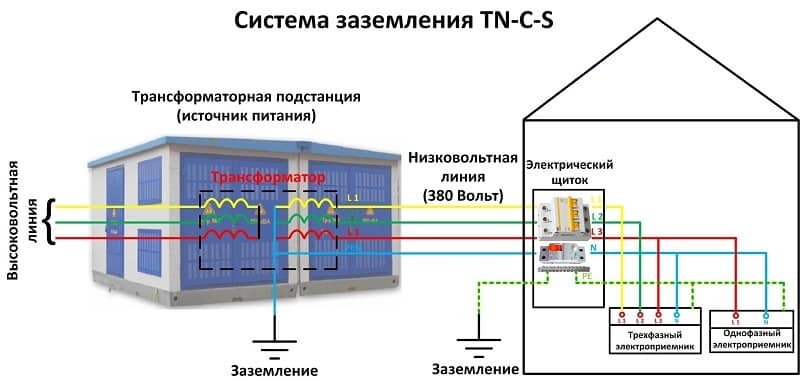

TN-C-S.

Такой способ является более безопасным развитием системы TN-C, когда от подстанции схема питается по четырехпроводной линии с совмещенным PEN проводом. На определенном участке совмещенный провод разделяется на PE – защитный и N – нулевой провод двумя отдельными жилами. При этом в точке разделения должно осуществляться повторное заземление.

Такой способ актуален для владельцев гаражей, чьи помещения питаются TN-C. В таком случае с вводного кабеля совмещенную жилу разделить на две и обустроить индивидуальный контур. В гараж вместо двухжильного будет заводиться трехжильный провод. Следует отметить, что к нулевому проводу на вводе в гараж нужно подключить УЗО, так как со стороны подстанции и других гаражей будет присутствовать угроза попадания потенциала при повреждении совмещенного проводника.

TN-S.

Представляет собой систему, в которой присутствует сразу пять питающих линий – три из которых отводятся на фазные, один для нулевого, и один для заземления. Таким образом, проводник PE имеет отдельную жилу. За счет чего питание по TN-S схеме является самым безопасным. Но из-за необходимости включения в линию дополнительной жилы этот способ питания является более дорогостоящим, и для питания гаражных корпусов и кооперативов используется редко.

Посмотрите на рисунок, при повреждении нулевого провода заземление продолжит выполнять свои функции с теми же параметрами, не зависимо от остальных элементов сети.

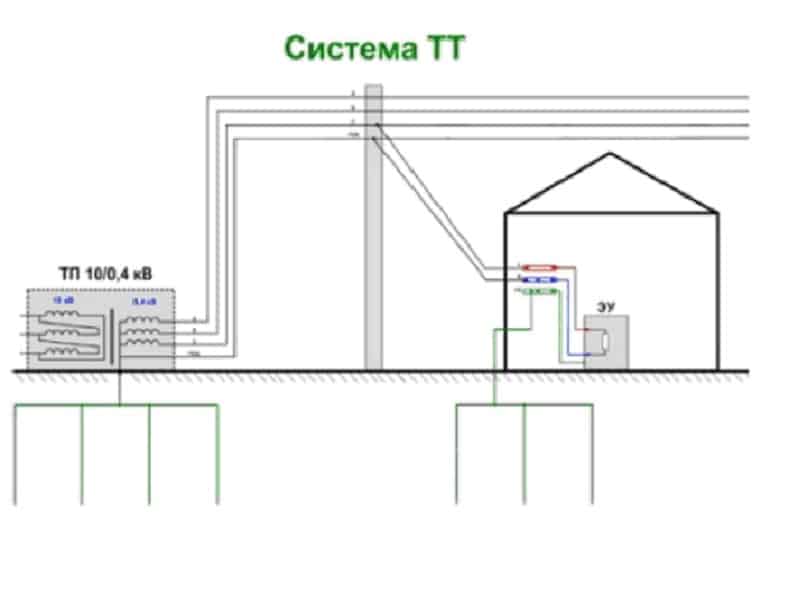

TT.

Представляет собой наиболее распространенную в отечественных сетях схему питания бытовых потребителей. При этом снабжение осуществляется по четырехпроводной линии, в которую входят три фазы и ноль. Нулевой проводник здесь заземляется, а система носит название трехфазной с глухозаземленной нейтралью. Провод PE в такой системе отсутствует, поэтому для заземления гаража устанавливается собственный контур.

Обустройство индивидуального контура для гаража является самым надежным и наиболее безопасным способом защиты.

Устройство контура заземления в гараже

Контур собирается из горизонтальных и вертикальных электродов, которые закапываются в грунт, а для заземлителей используются различные металлические конструкции. Все элементы заземления внутри гаража относятся к внутреннему контуру, а снаружи к внешнему. В качестве внутреннего контура заземления по периметру стен, как правило, укладывается металлическая полоса, арматура, уголок или другие изделия, на него подключается все оборудование.

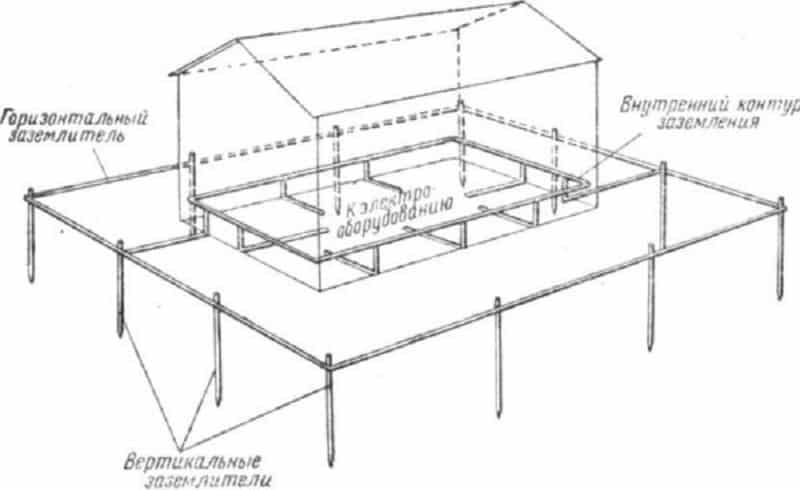

Посмотрите на рисунок, здесь приведен один из вариантов заземления в гараже, он подходит для тех ситуаций, когда у вас есть возможность обустраивать контур вокруг всего здания. Оптимальный вариант – на этапе строительства, когда происходит монтаж всей электрики. Если доступ к какой-то области заблокирован другими постройками, то металлические электроды смещаются в свободную область.

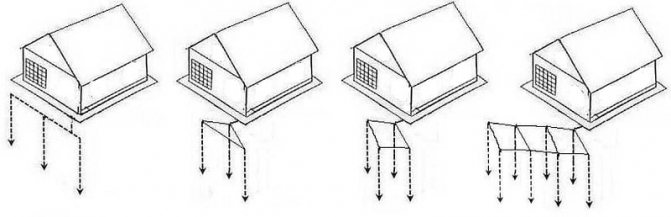

Основная задача – обеспечить как можно меньшее сопротивление заземлителя. Для этого вам потребуется предусмотреть достаточную площадь соприкосновения металла с грунтом. Поэтому, если у вас нет возможности установить достаточную протяженность горизонтальных электродов, ее компенсируют нужным количеством вертикальных заземлителей. Способ их установки и соединения может выполняться:

• В линию – наименее надежный вариант;
• Замкнутой фигурой (треугольник, круг и прочие) – более надежное заземление;
• Сложной фигурой – если укладка производится на небольшой площади.

Таблица 1

После того, как вы определились с местом установки заземления гаража и всеми материалами, приступайте к самой процедуре.

Вертикальный заземлитель

Важно отметить, что вкапывать вертикальные заземлители запрещено.

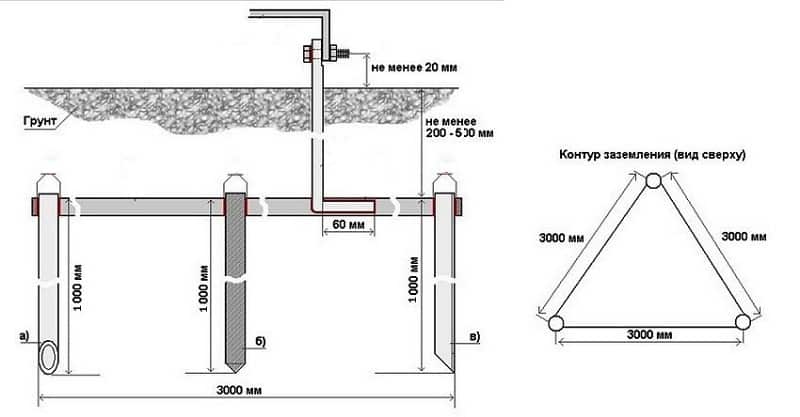

Вместо этого их необходимо вбивать прямо в землю. Расстояние между электродами должно быть в пределах 1,5-2,5 метра. Перед началом работ в месте, где будет создан контур заземления, выкапывается траншея глубиной до 50 см.

Все электроды соединяются между собой металлическими полосой или прутом. Сечение первой не должно быть меньше 100 кв.мм, а диаметр второго – 10 мм. Все компоненты контура соединяются посредством сварки, а новые швы обязательно прокрашиваются во избежание образования коррозии на заземлении.

Организация заземления в гараже своими руками

Устройство собственного контура заземления подразделяется на несколько этапов. Для этого выполните следующие процедуры:

• Перед установкой заземления выкопайте углубления для размещения вертикальных электродов — порядка 50 см в глубину и соедините их между собой траншеей такой глубины, чтобы расстояние от контура до поверхности грунта не превышало 20 см.
• Забейте вертикальные электроды на глубину 1 – 1,5 м. Перед забиванием их заостряют, чтобы они легче входили. Проложите горизонтальные элементы контура так, чтобы они соединяли 2 электрода, находящихся поблизости.
  Читайте также:  Средства защиты от электрического тока, перечень, периодичность проверки, правила применения

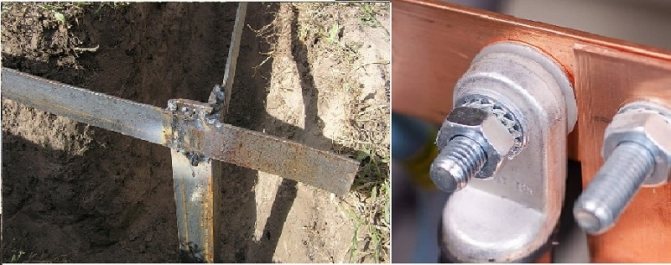

• Соедините вертикальные и горизонтальные заземлители при помощи сварки (если они выполнены из стали) или болтовым соединением (если из меди).

Электрический контакт в местах таких соединений должен получиться максимально надежным, не допускайте слабых креплений, которые могут разрушиться на этапе засыпания траншеи.

• Проверьте контур заземления при помощи мультиметра или контрольной лампочки. Лучше всего это делать при помощи специального моста, но при отсутствии такового, подойдут и более доступные средства.
• Если сопротивление заземления гаража получилось слишком большим, попробуйте уменьшить его, установив еще несколько металлических штырей. Если превышение невелико, после засыпания траншеи, величина уменьшиться. А для грунтов с большим сопротивлением актуально засыпать вокруг металлического уголка или шины смесь угля и соли – они значительно снижают сопротивление растекания.

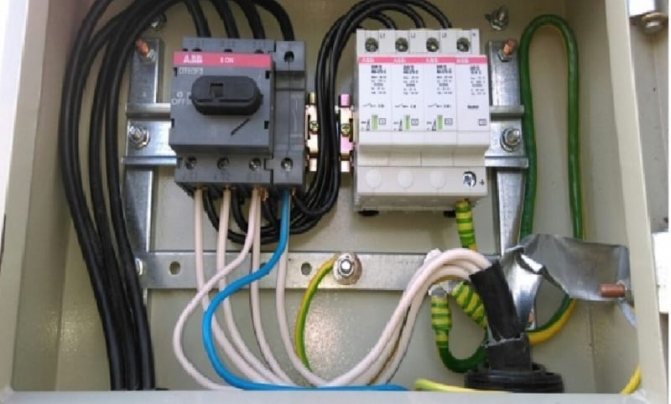

• Сделайте вывод от контура к электрическому щитку, для него также необходимо установить УЗО, через которое будет подключаться внутренний контур гаража.

• От внутреннего контура сделайте разводку к металлическим корпусам светильников, заземляющим контактам розеток и прочему оборудованию.
• Траншею засыпьте грунтом, красить или как-то покрывать токоведущие элементы материалами, ухудшающими переходное сопротивление, запрещено.
