Как собрать электрический распределительный щиток для квартиры

Процесс сбора распределительного щита требует специальных навыков и знаний. От правильности выбранной схемы, распределения потребителей зависит срок эксплуатации устройств и надежность системы электроснабжения дома. Если в старых домах с минимальным количеством электроприборов было достаточно двух-трех автоматов, то в современном жилье необходимо позаботиться о надежности сети. Ниже приведены основные рекомендации о том, как собирать распределительный щит для квартиры, какие схемы и приборы следует использовать, а также рекомендации для устранения ошибок.

Что такое электрический щит и для чего он нужен?

Электрический щит — конструкция, состоящая из сложных модульных приборов, предназначенных для управления сетью электропитания. Из основных предназначений следует выделить:

• прием входящего напряжения от общей сети питания дома;
• анализ параметров входящей энергии и отключение внутренней сети при критических значениях;
• распределение потребителей на группы по зонам, мощности, предназначению;
• прямое подключение мощных потребителей, таких как варочные панели, бойлер, стиральные машины, кондиционер и т.д.;
• защита проводки и бытовой техники от короткого замыкания и других критических ситуаций;
• обеспечение полной безопасности при эксплуатации сети электропитания.

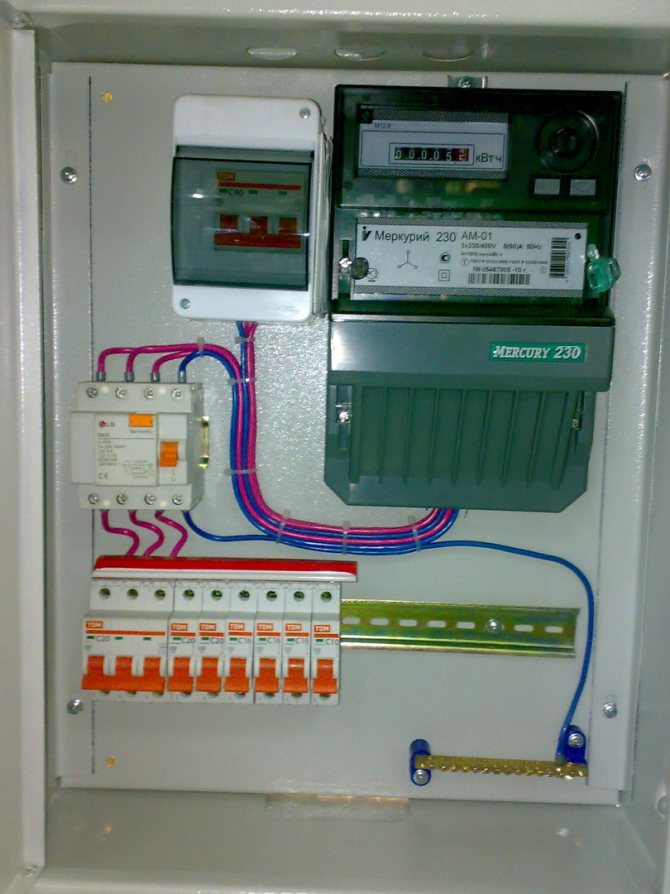

Как правило, они монтируются совместно со счетчиком электричества для большего удобства. В новом жилом фонде, где устройства учета находятся в коридоре, щиты устанавливают у входной двери.

Важно! Необходимо обеспечить свободный доступ к щитку, чтобы при необходимости выключить автоматы.

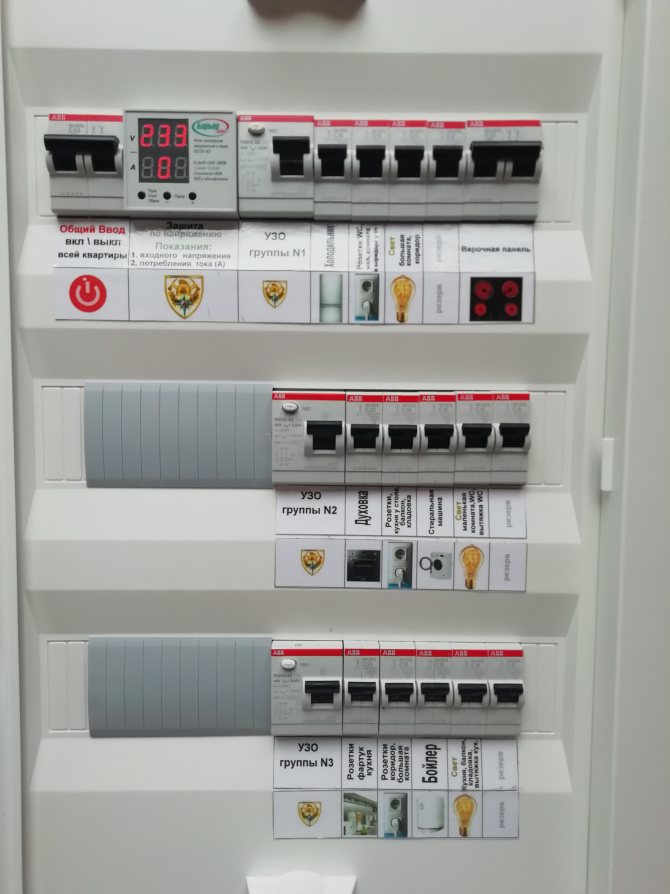

Принципы распределения электричества по группам

Распределительные щиты, в которых на всю квартиру используется несколько автоматов, остались в прошлом. Потребность в большом количестве модульных приборов объясняется удобством и повышенной безопасностью. Если в одной из комнат сломалась розетка, можно отключить один автомат, а остальная сеть продолжит работать в штатном режиме. Основные правила для распределения групп описаны ниже.

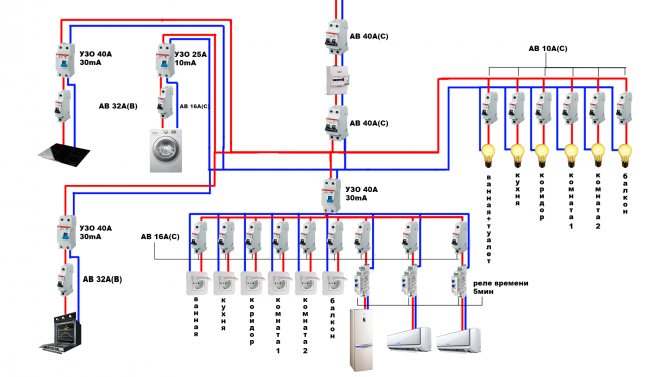

1. Мощные потребители. Все устройства с мощностью более 2 кВт подключают отдельно или объединяют в небольшие группы. Для каждой из них проводят отдельную линию с индивидуальным автоматом защиты. Как правило, сечение кабеля и номинал автомата выбирают с небольшим запасом. Для большинства случаев подходит медный кабель ВВГнг или NYM с сечением 2,5 мм2, а также автоматом на 16А.
2. Сверхмощные приборы требуют обязательных отдельных линий. К таким устройствам могут относиться проточные водонагреватели от 5,5 кВт и варочные поверхности, мощность которых начинается от 6,5 до 9,5 кВт. Для их подключения используют кабель сечением 4 или 6 мм2, а также автоматы на 25А и 32А.
3. Розеточные группы объединяют по комнатам, также создают несколько групп для одного большого помещения. Общая линия идет от щитка до распределительной коробки, где кабель разветвляется. Достаточно кабеля ВВГнг или NYM с сечением 2,5 мм2 и автомата на 16А.
4. Освещение распределяют по комнатам. К примеру, разные группы для ванной комнаты, спальни, балкона. Линии с проводом 1,5 мм2 защищаются автоматами на 10А.

Справка! Номинал автомата напрямую зависит от сечения кабеля, а также мощности потребителей.

Четвёртый этап: подача питания на верхний ряд автоматики

Первым делом я соединил вводный автомат и УЗМ. Для этого использовались 2 отрезка провода, сечением 6 мм2. Как и положено по цветовой маркировке, синий проводник был применён в качестве нулевого, а чёрный – фазного. Зачищенные при помощи стриппера концы были обжаты кримпером.

Подача питания от вводного автомата на УЗМ

Изначально мне казалось, что отрезки провода лучше сделать немного длиннее, но когда был начат монтаж, стало ясно, что это будет выглядеть неаккуратно. В итоге небольшой запас остался, но он незначителен.

Далее было произведено аналогичное подключение соединённых между собой при помощи шин устройств защитного отключения и автоматического выключателя дифференциального тока. И вот здесь проявились все плюсы отсутствия перемычек. Свободного места в боксе осталось более чем достаточно. Непосвящённому человеку может показаться, что УЗО и АВДТ вообще не подключены к сети.

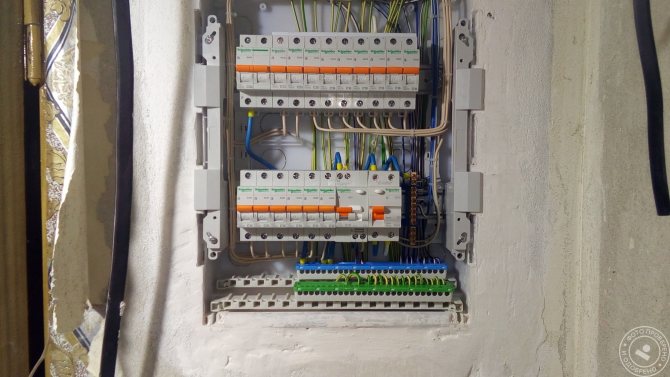

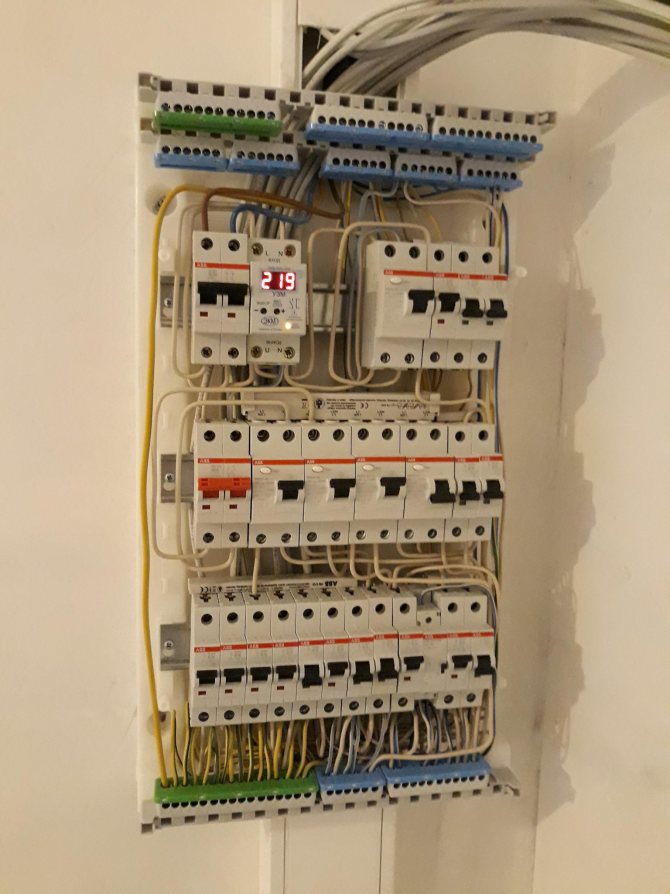

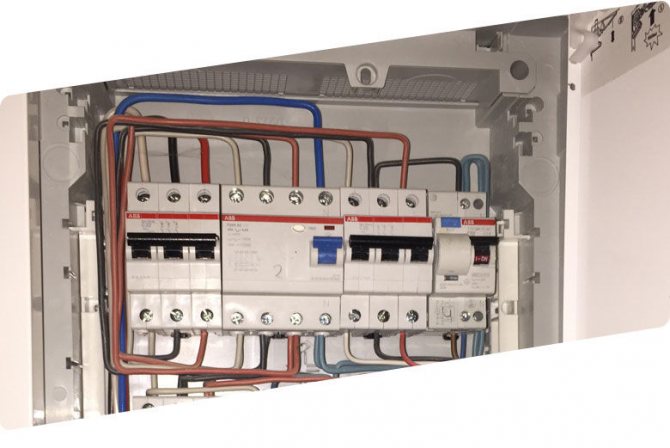

Верхний ряд автоматики собран – можно проводить испытания

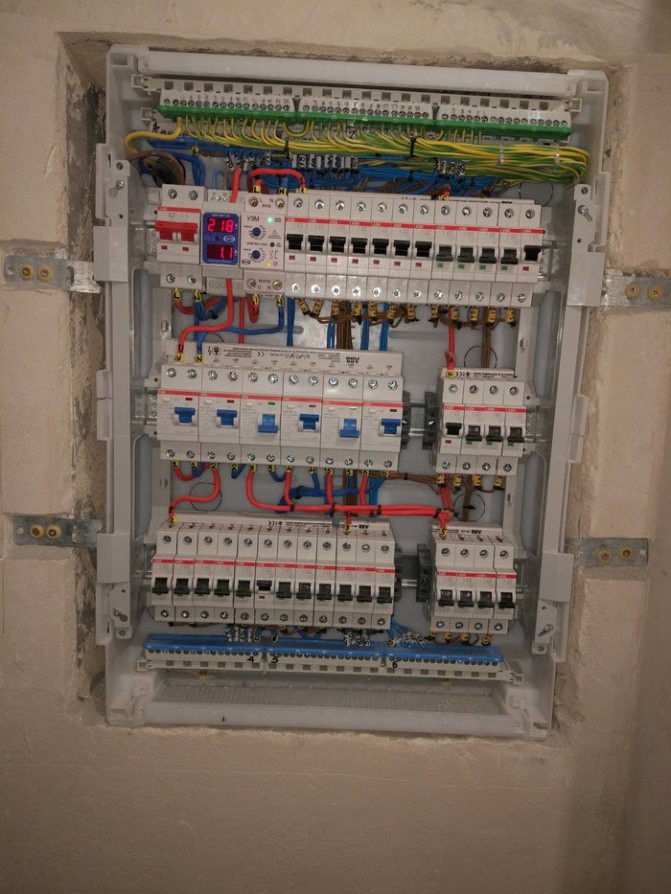

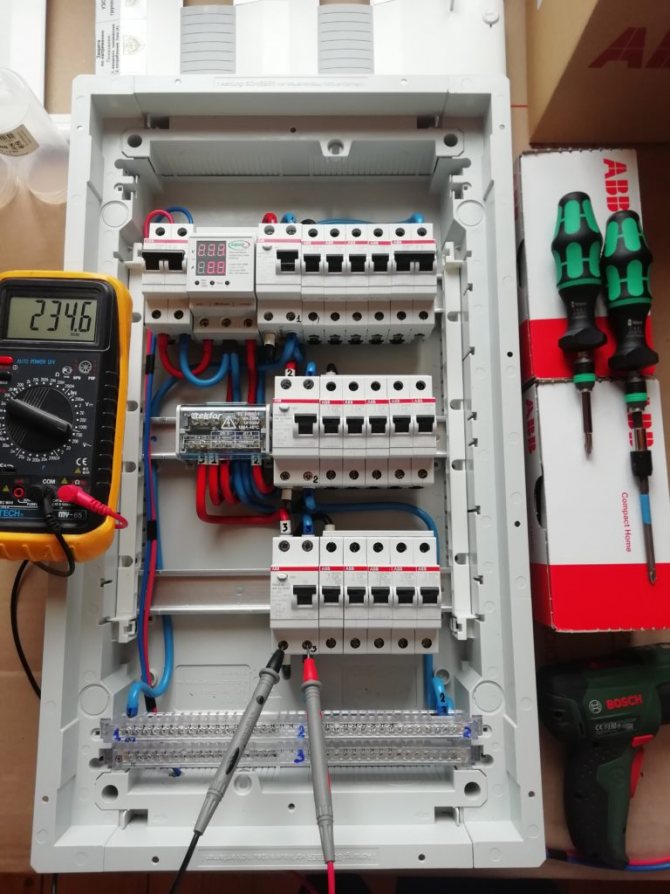

После выполнения этих операций я решил проверить работоспособность верхнего ряда автоматики. Для этого использовался провод с вилкой (на фото выше видно, что он подключён к вводному автомату).

Возьму на себя смелость дать совет по испытаниям. При подаче напряжения все УЗО и АВДТ должны быть включены. После того, как вилка вставлена в розетку, а вводный автомат включен, следует поочерёдно нажимать кнопки «ТЕСТ». При этом УЗО или АВДТ фиксирует ток утечки и выключается. Именно это говорит о том, что на данном этапе ошибок нет, а оборудование работоспособно.

Требования к распределительным щиткам

К электрическому оборудованию выдвигаются особые требования, поскольку оно отвечает за безопасность эксплуатации бытовых приборов. В обязательном порядке должно быть следующее:

1. Наличие технического паспорта с описанием потребителей и номинального тока.
2. Разработанная схема подключения.
3. Маркировка проводов с обозначением приборов линии.
4. Заземление щитка и всех подключаемых устройств.
5. Если щит металлический, конструкция и дверцы должны быть заземлены, а покрытие корпуса — диэлектрическое.
6. Наличие свободных клемм на шинах нулевого и заземляющего провода.
7. Щиток изготовлен из негорючего материала.

Справка! Все щитки должны соответствовать правилам ГОСТа 51778-2001 и ПУЭ.

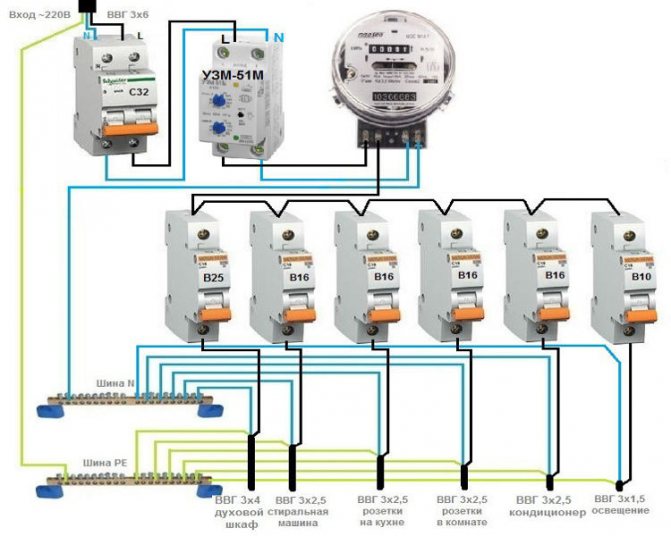

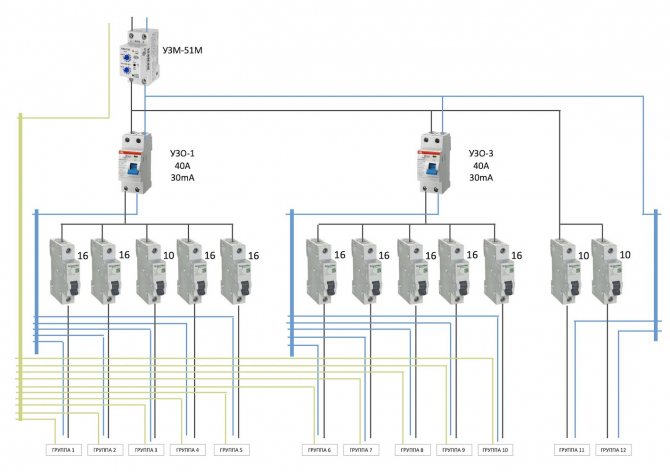

Составление схемы

Современные системы электроснабжения предусматривают использование трехжильного кабеля, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность приборов, также необходимо разделение на группы, что позволяет увеличить срок эксплуатации проводки. Руководствуясь данными принципом, переходят к составлению схемы щитка.

Совет! Проектирование щитка и электропроводки квартиру лучше доверить профессионалу, чтобы не упустить важные детали. В противном случае, придется переделывать ремонт.

В обязательном порядке на входной кабель устанавливается устройство защиты, которое обезопасит внутреннюю сеть от перенапряжения. Затем устанавливают реле напряжения для контроля скачков в сети, после чего переходят к монтажу групп и отдельных линий. Стоит отметить, что для мощных приборов кроме выключателей используют дополнительные УЗО или диффавтоматы. Подобная организация домашней электросети не только безопасная, но и удобная. При надобности, можно выключить автомат и отключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей, входящих в глобальную группу.

Проект электрощита

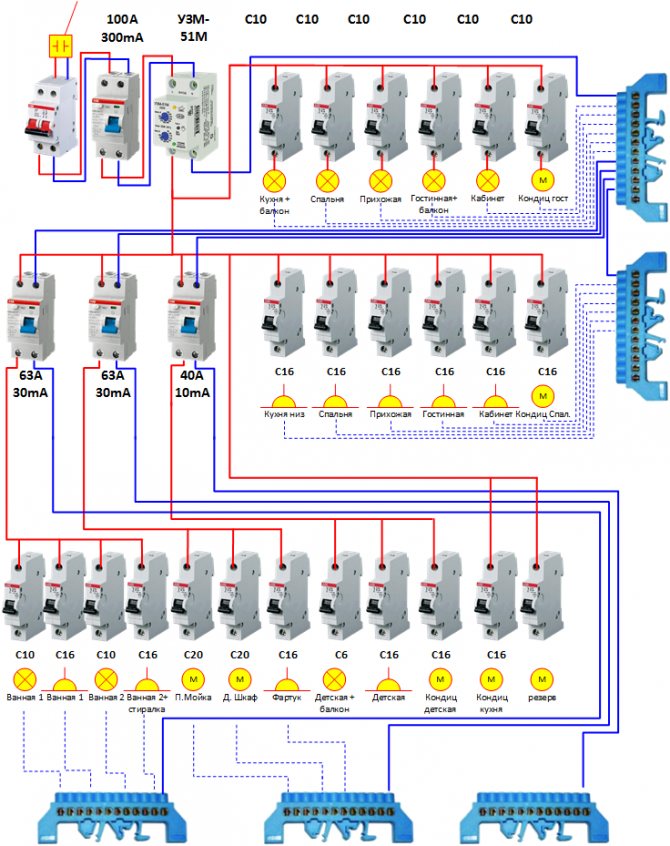

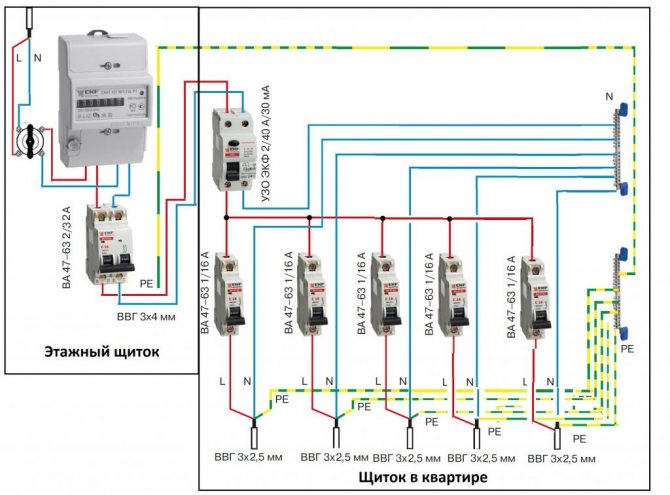

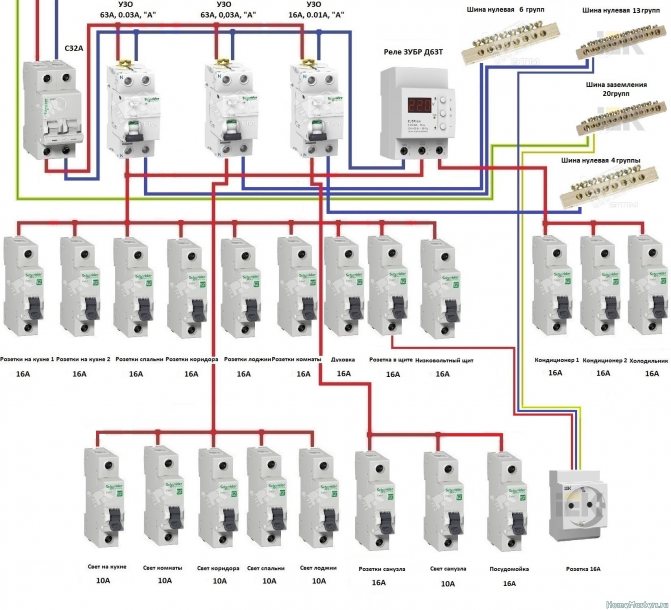

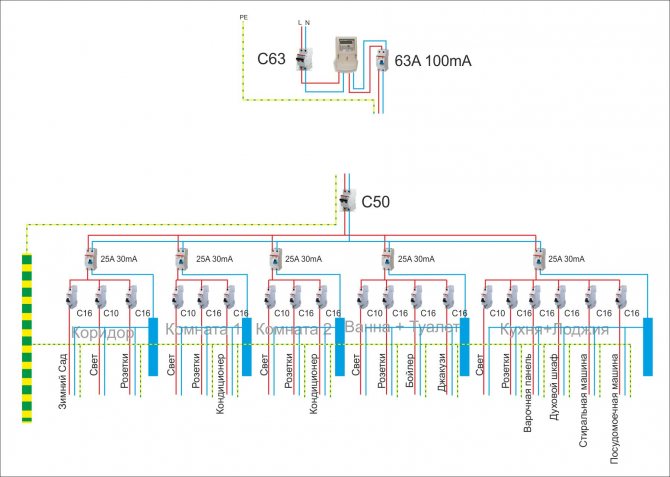

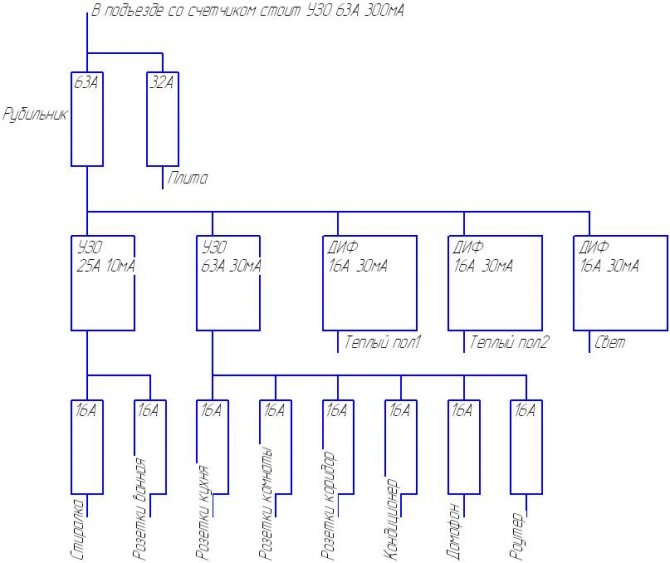

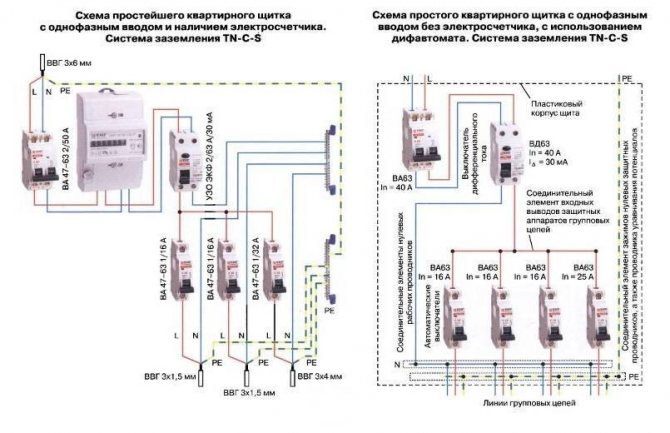

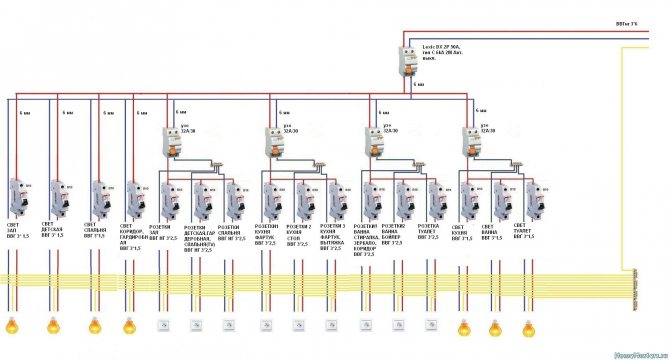

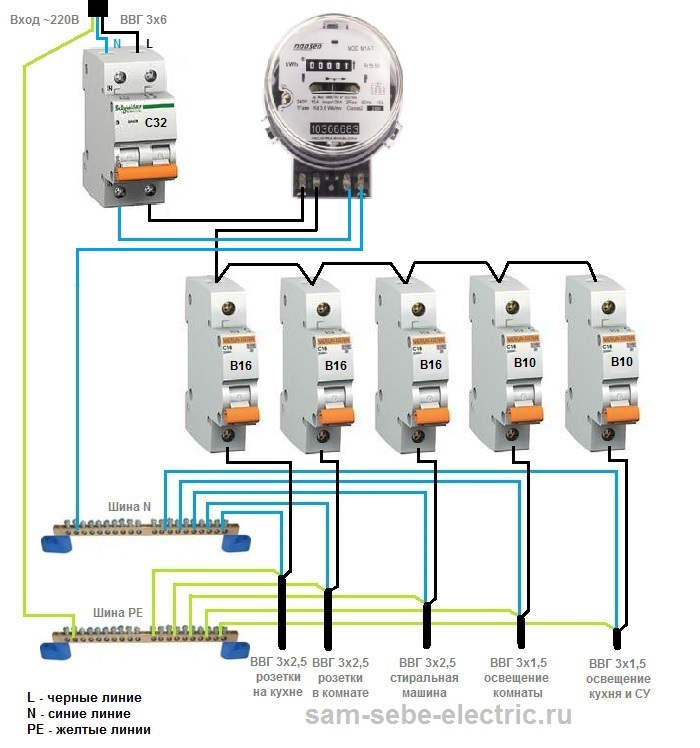

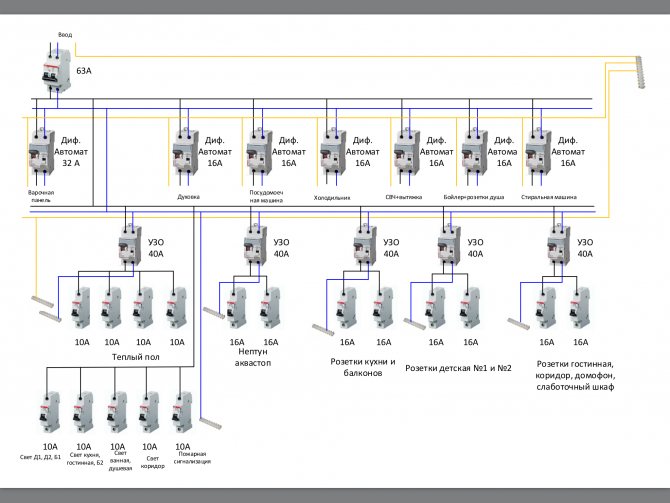

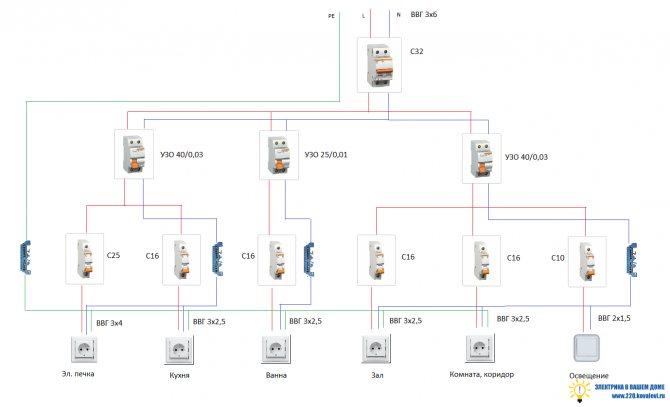

Схема сборки и подключения электрощита в квартире: Используя схему подключения, можно начинать монтаж электрощитка. Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты.

Далее переходим к разбивке всех точек подключения на несколько групп.

Один автомат обслуживает группу освещения, второй — розетки, ну и третий — стиральную машину.

На хозпостройки уходит ветка однофазной сети. Подобные УЗО устанавливают на целые группы потребителей.

См. также: Гофротруба для бани

Новые статьи на e-mail

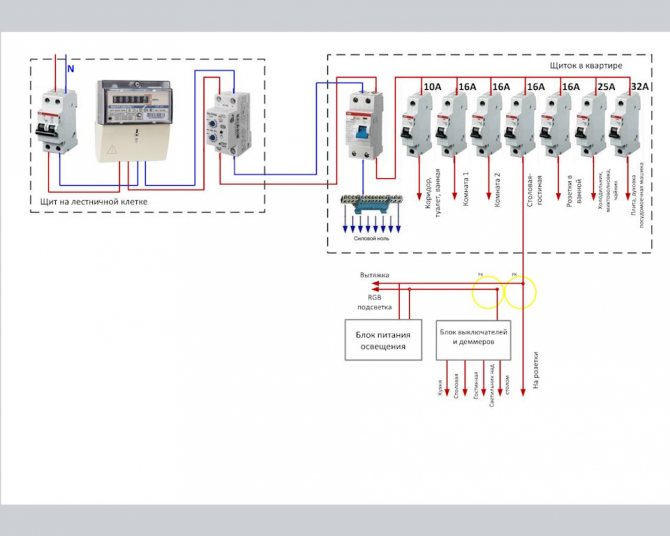

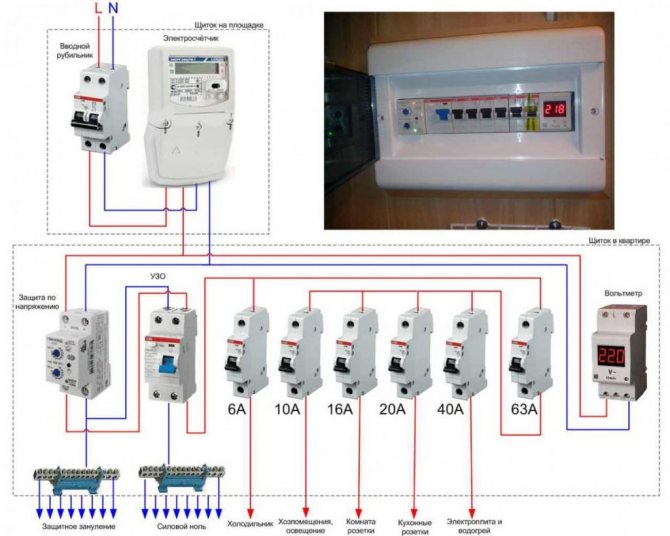

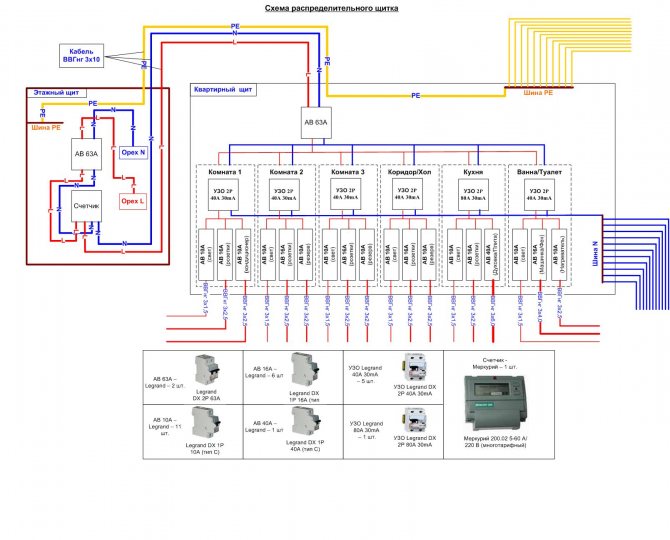

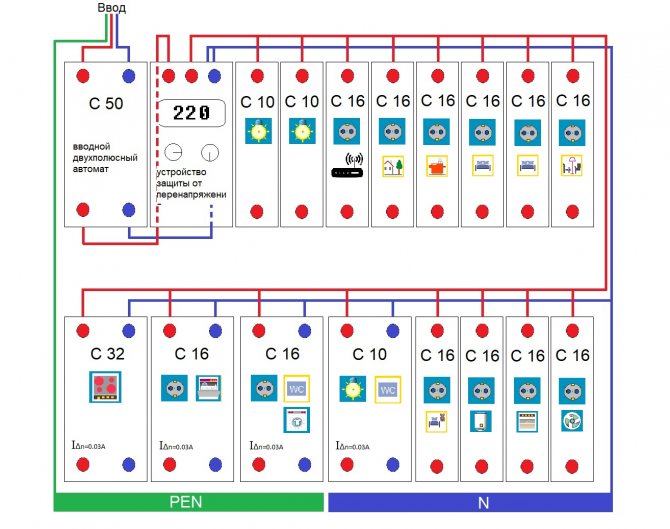

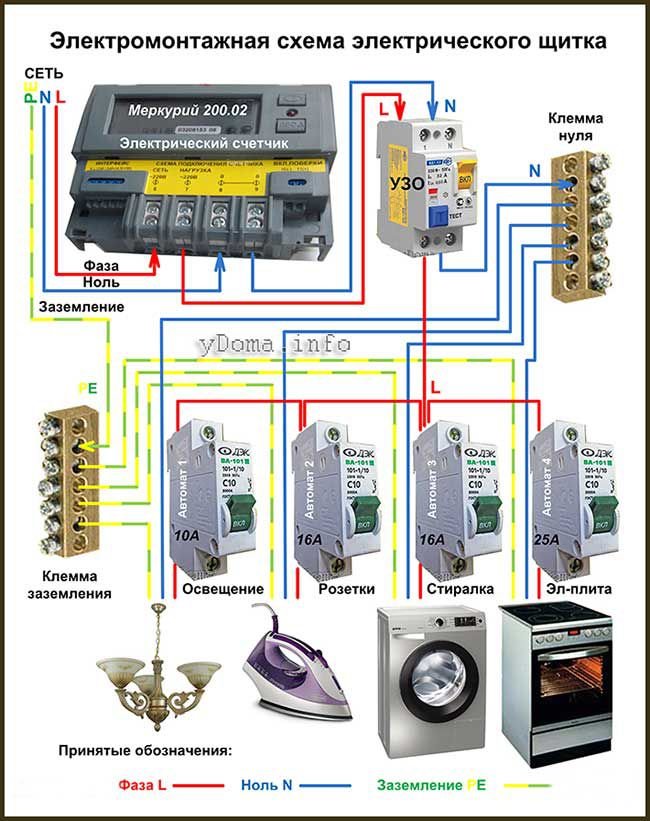

Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Также схема понадобится при приеме работ электриком. Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Монтаж электрощитка в квартире Если вы осуществляете сборку щитка или его перенос, то в первую очередь нужно определиться с местом установки.

Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. ТN-С — старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю

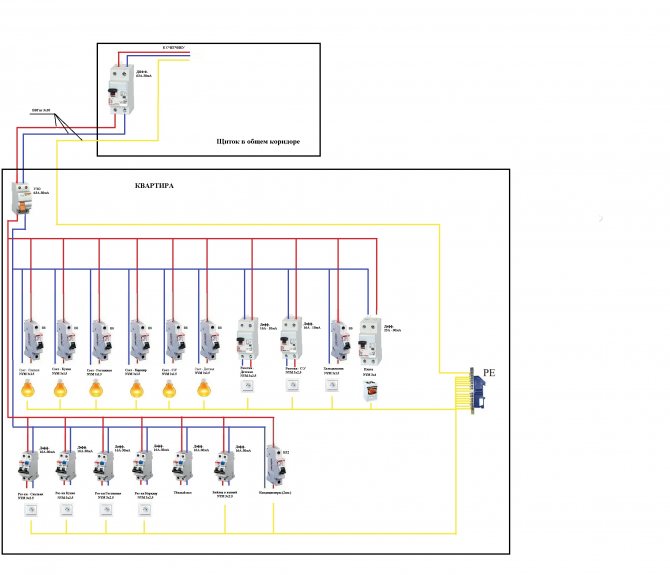

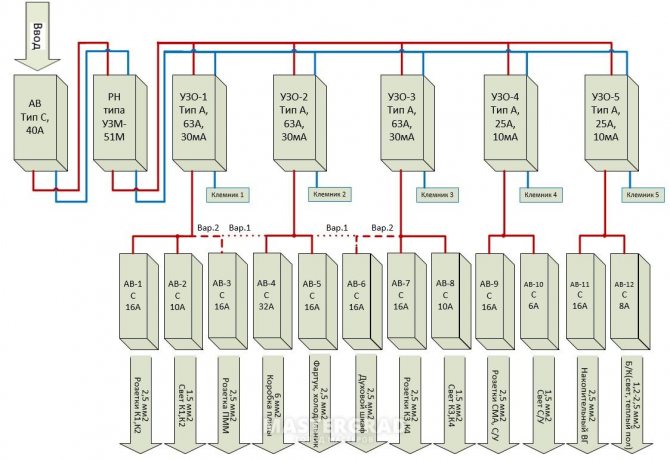

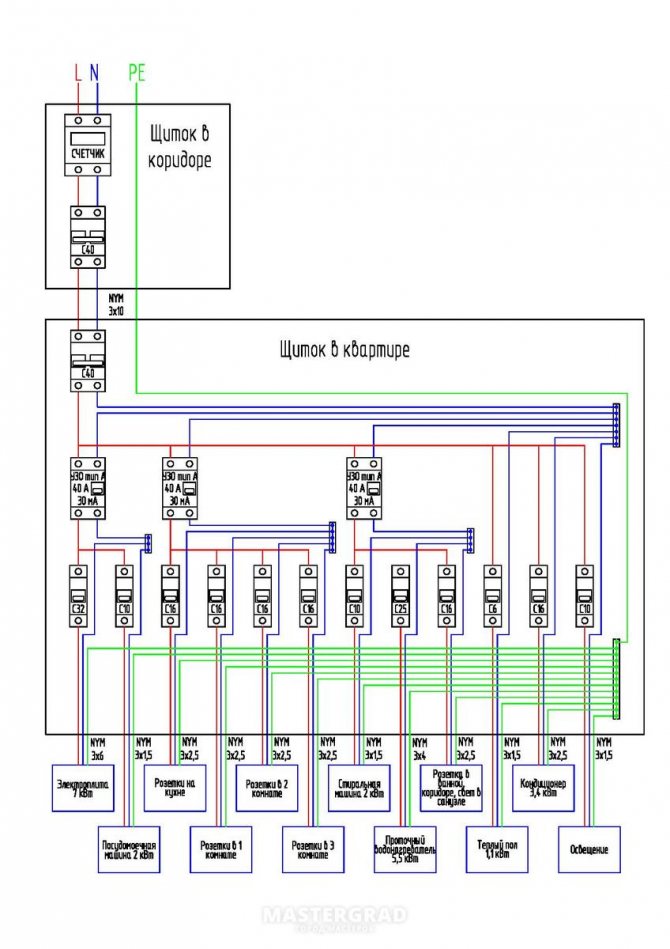

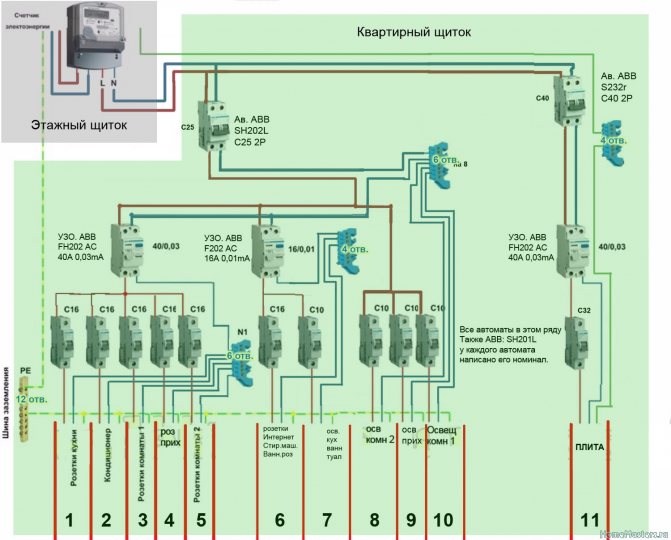

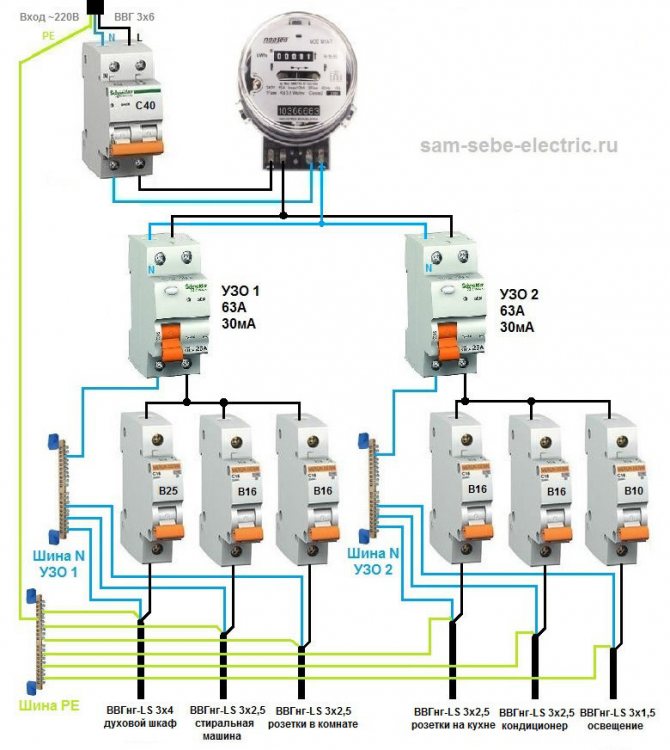

Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Каждый из этих автоматов отвечает за определенную часть цепи. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом.

Принцип такой же, как и у водопровода — один стояк на подъезд, от него идут ответвления к каждому пользователю. Нужно ли это? Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. Схема электропроводки в квартире

Tags: автомат, бить, бра, вводный, вводный автомат, верхний, вид, выключатель, дом, , замена, кабель, как, , , монтаж, мощность, нагрузка, напряжение, перенос, подключение, провод, проект, , расчет, ряд, схема, тип, ток, , установка, фаза, фото, щит, электричество, электрощит

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Как выбрать автоматический выключатель?

Выбор автоматических выключателей осуществляется по ряду критериев:

Номинальный ток. При превышении этого параметра выключатель срабатывает, тем самым защищая цепь от повреждения в результате перегрузки. Выбирать его следует, исходя из сечения кабелей, которые подсоединены к АВ. Номинальный ток для защитного устройства должен составлять 85-90% от величины, которую способна выдержать проводка.

• Селективность. Выбирать номинал тока следует, исходя из величины нагрузки конкретно взятой линии. Величина тока для основных бытовых приборов и элементов обычно составляет: 10 А – для осветительных приборов, 16 А – для электрических розеток, 25 А – для электрических приборов высокой мощности, 32 А – для электроплиты и 40 А – для главного выключателя. Это общие показатели, которые могут варьироваться. Например, если подключение прибора на 25 А выполнено через электрическую розетку, то она подбирается под аналогичную величину тока.
• Ток срабатывания. Номинальное значение этого параметра следует подбирать, исходя из нагрузки. Устройство коммутации для электронных устройств должно иметь марку А или Z, автоматический выключатель для мощного электромотора с высоким током пуска – D, защитное устройство для электрического отопительного котла – С, а для осветительных приборов – В. Если марки автоматов подобраны правильно, то оборудование, включенное в цепь, будет надежно защищено, а АВ не будут срабатывать при включении, например, аппарата для сварки или мотора.
• Число полюсов. Для защиты однофазной бытовой сети, к которой не подключены аппараты высокой мощности, будет достаточно одно- или двухполюсного автомата. Если же в цепь включен, к примеру, отопительный котел или электрический двигатель на три фазы, то АВ должен быть трехполюсным.

Производители. Как в России, так и за рубежом налажено производство автоматических выключателей, и чтобы подобрать качественный автомат, нужно ориентироваться не только на заявленные параметры. Купить хорошую технику на рынке, «из-под полы», вряд ли получится. Поэтому покупать защитные устройства лучше в специализированных точках, где они продаются с сопутствующей документацией. Ведущие изготовители дорожат маркой своей фирмы и высоким рейтингом, поэтому можно не опасаться нарваться на изделие низкого качества.

Про нюансы выбора автоматического выключателя на видео:

Как рассчитать количество мест в электрическом щите?

Все оборудование для щита стандартизировано и устанавливается на специальную DIN-рейку. Единицей измерения места считается «модуль» с шириной 17,5 мм. Все щитки продают в зависимости от количества пространства: на 8, 12, 24, 36 модулей.

Справка! Для расчета количества мест необходимо учесть все приборы, включая УЗО, автоматы, реле напряжения, диффавтоматы.

Автоматические выключатели имеют стандартную ширину 17,5 мм. Остальные приборы имеют следующие характеристики:

• двухполюсный автомат — 2 модуля и 35 мм;
• трехполюсный автомат — 3 модуля, 52,5 мм;
• однофазное УЗО — 2 модуля и 35 мм;
• трехфазное УЗО — 4 модуля и 70 мм;
• диффавтомат — 2 модуля и 35 мм;
• реле напряжения — 3 модуля, 52,5 мм;
• розетка на DIN-рейку — 3 модуля, 52,5 мм;
• клеммы на DIN-рейку — 1 модуль 17,5 мм.

Этап 1 – Определяемся с фронтом работ

Первое, с чего нужно начать — eзнать в управляющей компании или энергосбытовой организации, можно ли увеличить выделенную мощность, поскольку замена проводки без увеличения выделенной мощности не решит проблему выбивающего автомата при включении стиралки и электрочайника. Даже если в увеличении выделенной мощности вы получили отказ, всё равно рассчитывайте проводку под необходимую нагрузку и прокладывайте трёхпроводную схему на случай реконструкции вашего дома и замены стояка с организацией заземления в квартире.

Далее вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ в виде пошаговой инструкции.

Сразу же рекомендуем просмотреть этапы замены электропроводки на видео:

Наглядный пример электромонтажных работ

5

Расчет мощности – параметры кабелей и электроарматуры

В проекте электропроводки следует указать предполагаемую силу тока и планируемые к использованию материалы, оборудование. Выполняем расчет, используя формулу: I=P/U. P обозначает суммарную мощность потребителей, U – напряжение 220 В. Сначала узнаем мощность потребителей каждой группы. Например, в спальне две лампочки по 100 Вт, одна 40, телевизор 80 Вт, вместе 320 Вт. Делим полученный результат на 220, выходит 1,45 А. Узнаем мощность каждой группы, суммируем, выходит общая для всей квартиры.

В зависимости от применяемой схемы разводки нагрузка кабеля может быть разной. От нее зависит сечение проводки. Чтобы не вдаваться в сложные расчеты, предлагаем таблицу. Она позволит точно выбрать сечение, а в целом принято считать, что для освещения обычной квартиры достаточно медного проводника 1,5 мм2, для розеток – 2,5 мм2, для электроплиты – 4 мм2. Длина кабелей должна быть достаточной для монтажа без натяжки: на каждую точку добавляем 10–15 см. Лучше потом лишнее отрезать, чем мучиться, когда его будет мало.

В щитке устанавливаем автоматы: УЗО, автоматический выключатель или дифференциальный. УЗО защищает от токов утечки, выключатель срабатывает при коротком замыкании, диффавтоматы совмещают обе функции. Для силовой группы подойдет УЗО 30 мА, класс А, автоматический выключатель 20 А. Для освещения достаточно 10 А. На вход в кухню и для особо мощных приборов устанавливаем 25 А, а если электроплита мощностью более 7 кВт – 63 А. Санузел, выделенный в отдельную группу, защищаем УЗО 10 мА, класс А.

Понадобится определяемое по схеме некоторое количество распределительных коробок, розеток и выключателей. Покупаем электрощиток на несколько мест больше, возможно, со временем придется установить дополнительные автоматы, если появится новое мощное оборудование. СиЗы – изоляторы для соединения проводов в коробке, покупаем с запасом. Требуются еще дюбеля, изолента, саморезы, гофрированный рукав, клипсы для его крепления.

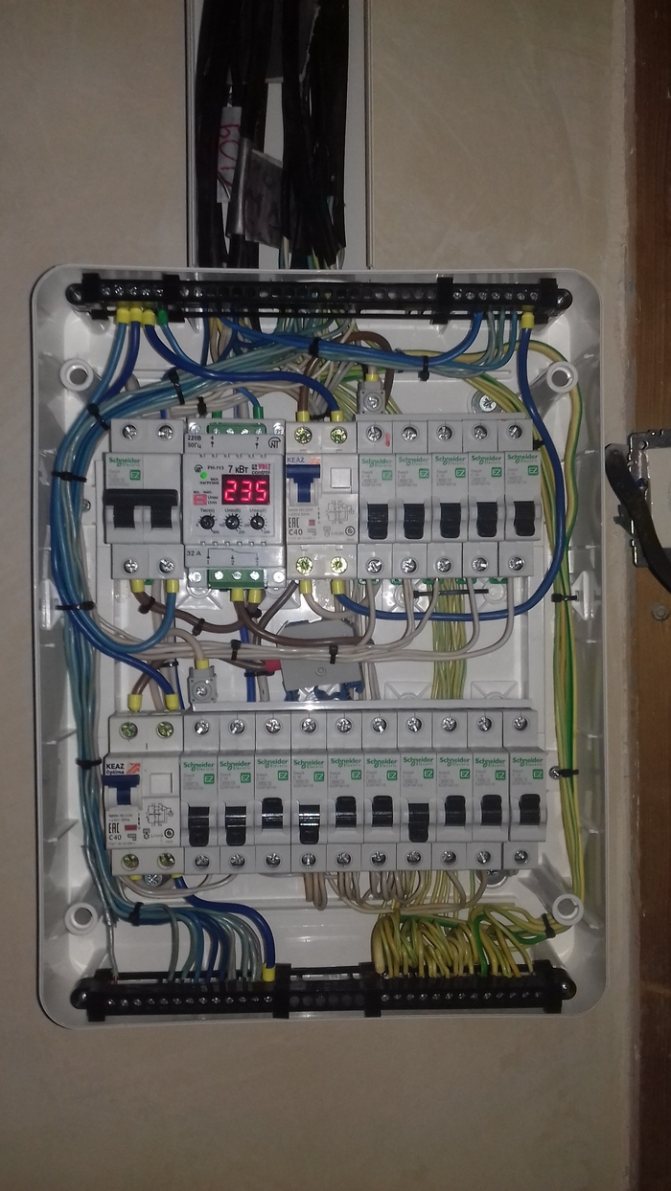

Сборка электрического щита

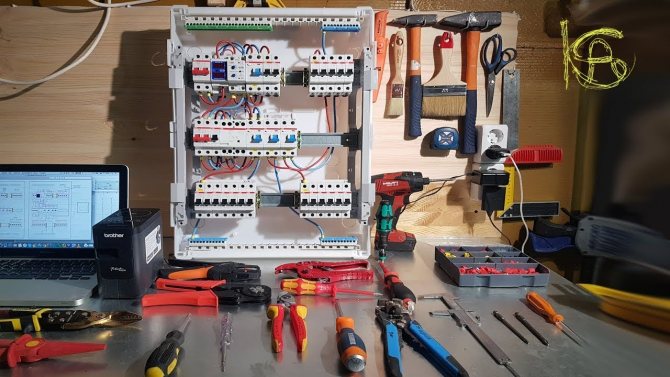

Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.

Совет! Ремонт в помещении — грязный процесс, поэтому рекомендуется собирать щит в другом месте, после чего монтировать готовое оборудование на место.

Разметка и установка DIN-реек

Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.

Справка! Большинство щитков стандартизировано, поэтому расположение реек ограничено производителями.

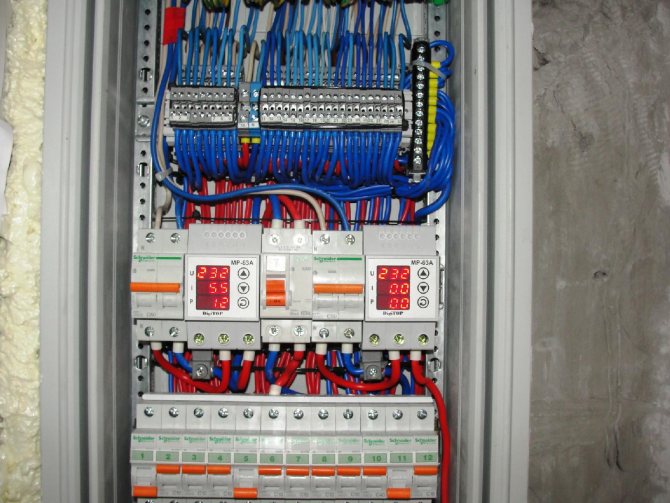

Монтаж и коммутация модульных устройств

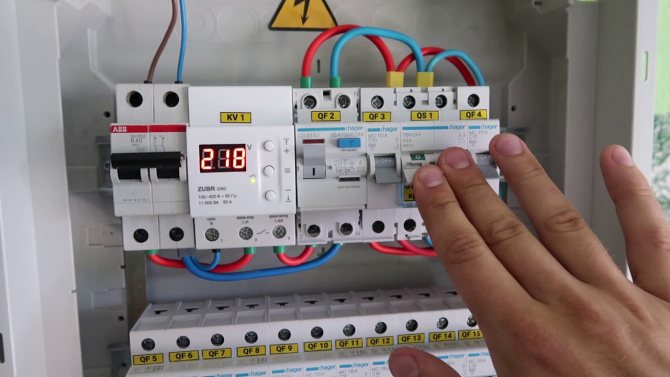

На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.

Совет! Устанавливайте модули ближе к центру, оставляя по бокам места для аккуратной укладки кабеля.

Организация ввода кабелей в электрический щиток

На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.

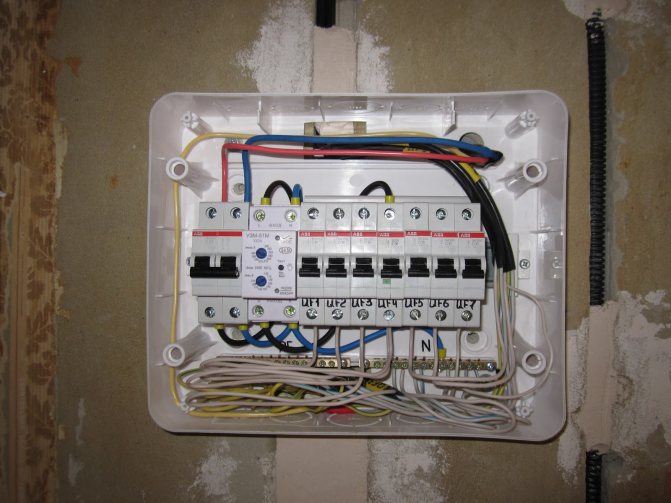

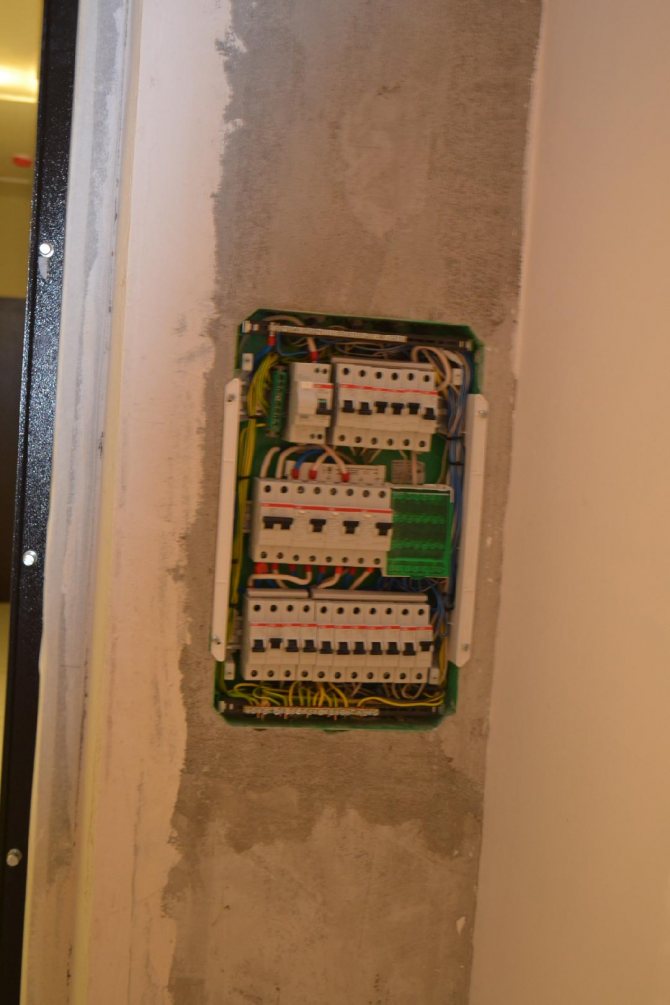

Электрический щиток в квартире

Независимо от способа первым всегда стоит вводный автомат.

Содержание

Этап 2 — ввод и разделка кабелей В современных электробоксах предусмотрены отверстия для проводов. Шины должны быть промаркированы по правилам ПУЭ.

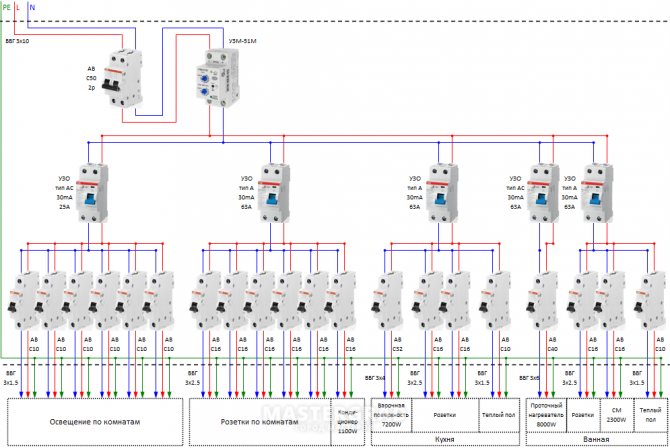

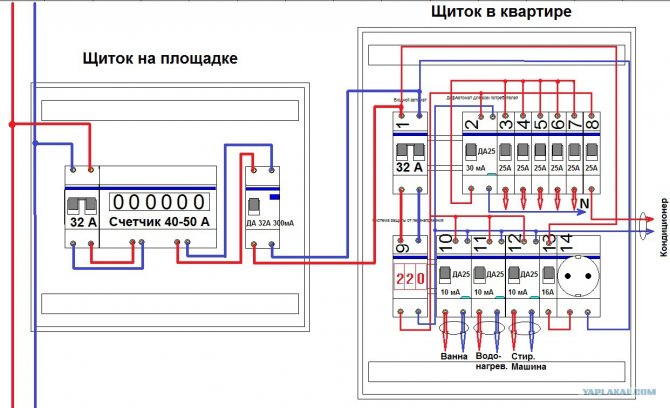

Составление схемы электрического щитка Важным этапом установки электрического щитка является создание его схемы. Теперь наступает второй этап, а именно выбор места. Провода соединяются с контактами автоматических выключателей при помощи винтовых зажимов Например, первый и второй слева стоят на 2 группы розеток в кухне. Две простые схемы щитка для дома. УЗО или диф? Плюсы и минусы.
