Как лучше всего соединить медный и алюминиевый провод: все способы надежного соединения проводов из алюминия и меди

Проводка из алюминия продолжает использоваться во многих домах старой постройки. Она имеет множество недостатков, неспособна выдерживать высокие нагрузки, связанные с работой большого количества современных электроприборов. Выполняя ремонт в помещениях, большинство собственников стремятся произвести 100% замену на медный кабель. Но порой полностью убрать устаревшую проводку не получается, и приходится думать о том, как безопасно и грамотно соединить алюминиевый провод с медным.

Правильные способы безопасного соединения в электропроводке

Поскольку химические свойства меди и алюминия значительно отличаются, для их совмещения стандартные приемы не подходят. Есть мнение, что вообще не стоит производить соединение проводов этих типов. Да, стандартная скрутка тут категорически недопустима, но отлично подойдут другие методы, не допускающие контакта проводников, но позволяющие полноценно произвести объединение медной и алюминиевой проводки.

Болтовое соединение через болт и стальные шайбы

Способ с высокой степенью надежности – болтовое соединение, сделать которое по силам даже непрофессионалу. При этом полностью исключается непосредственный контакт, нежелательный для меди с алюминием, можно совмещать жилы разного сечения.

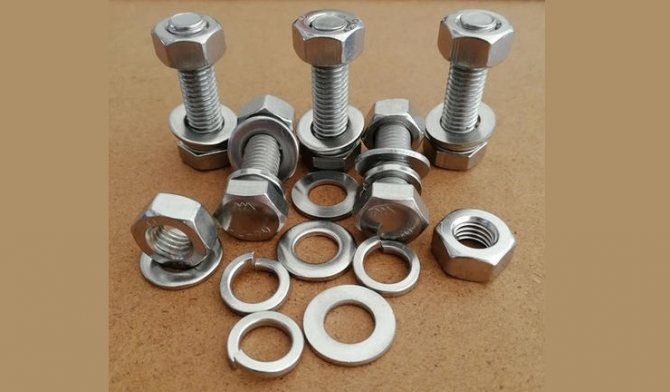

Чтобы произвести соединение алюминиевых и медных проводов между собой этим способом, понадобятся:

1. Болт;
2. Гайка;
3. Шайбы из стали;
4. Гаечный ключ.

Стоит понимать, что выполненный таким образом узел получится довольно громоздким, что делает метод удобным далеко не всегда. Он вряд ли допустим в квартирной распределительной коробке, имеющей небольшие размеры, но отлично подойдет для общего электрощитка, где места достаточно.

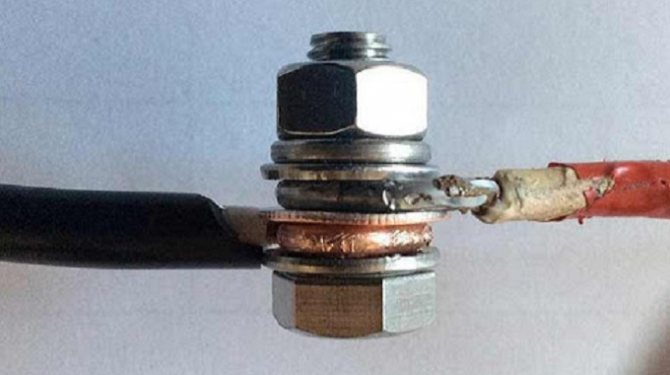

Как выполняется соединение алюминиевых проводов с медными болтовым способом:

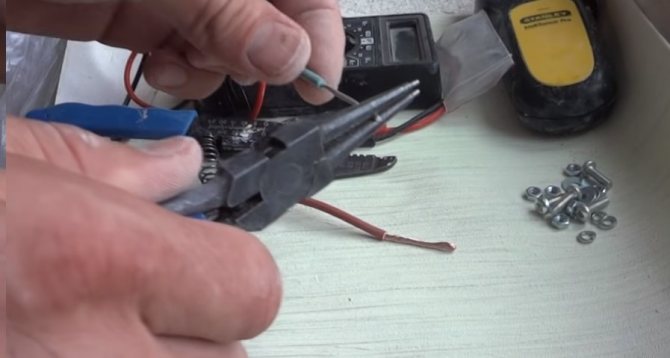

1. Снять слой изоляции с соединяемых кабелей;

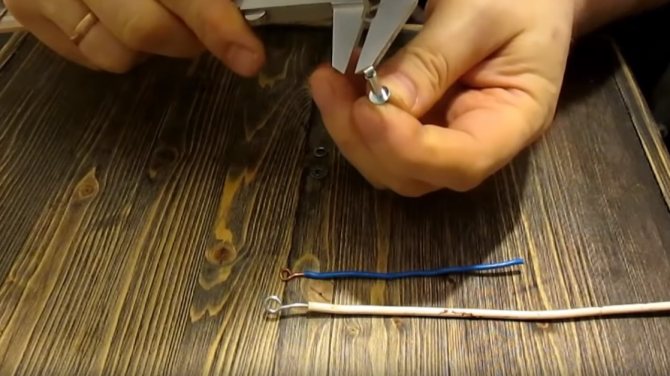

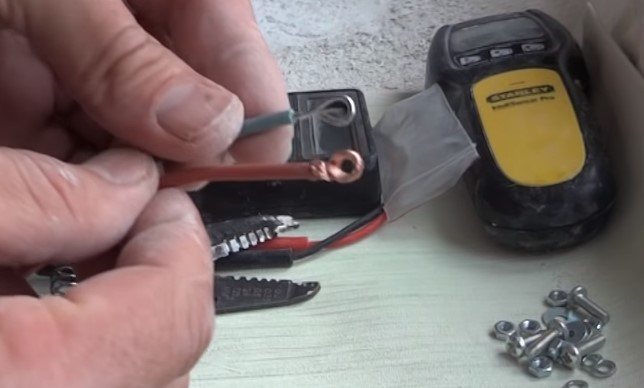

2. Зачищенные концы сформировать по форме кольца;

3. На болт установить шайбу, колечко первой проводки, шайбу, колечко второй, шайбу, гайку, затягиваемую до упора;

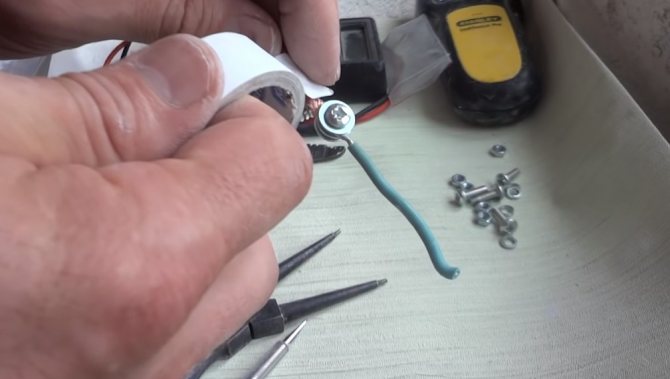

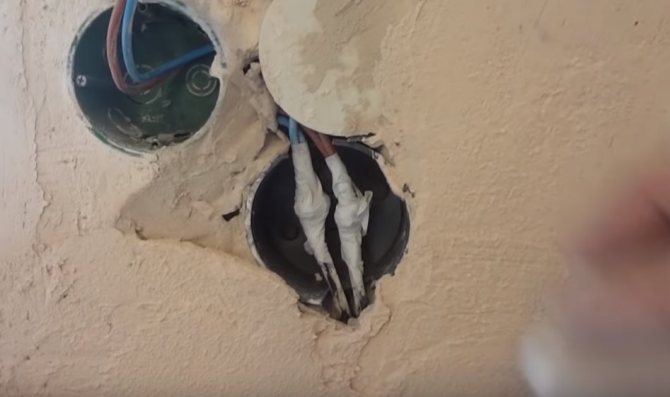

4. Произвести изоляцию лентой.

Клеммники переходники и клеммные колодки

Еще один вариант решения, как правильно соединить медный и алюминиевый провод – применение клемм и клеммных колодок. Они состоят из прозрачного пластикового корпуса с ячейками и зажимными винтами, внутри которых размещена латунная гильза. Одной колодкой можно соединить различное количество пар проводников, выбрав необходимое число ячеек.

Как использовать клеммники для соединения проводов:

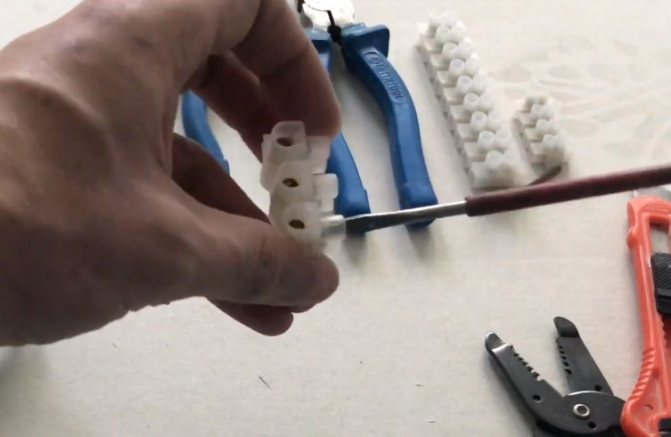

1. Открутить винт зажима;

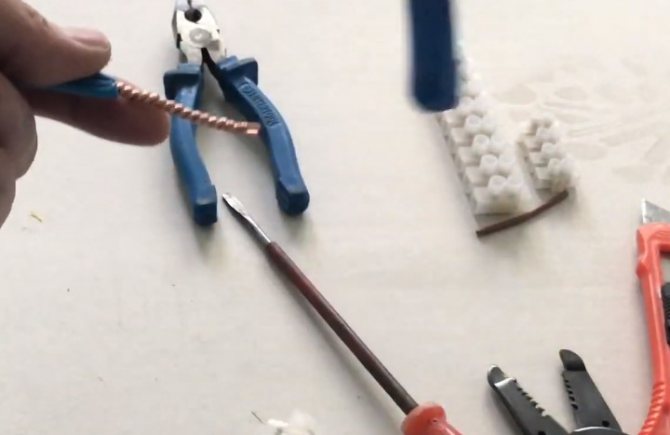

2. Удалить изоляционный слой с проводника;

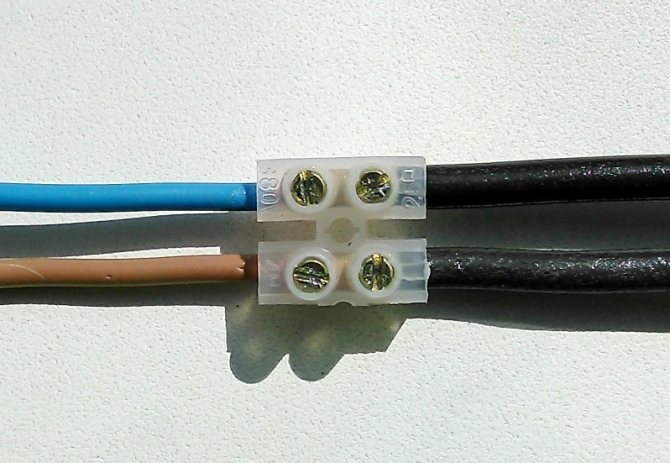

3. Вставить кабель в клемму, закрутить зажимный винт.

Аналогичным образом производится креплением кабеля каждой стороны.

Важно! При фиксации зажимным винтом важно не переусердствовать, поскольку чрезмерные усилия способны повредить жилу.

Клеммники WAGO для алюминия и меди с пастой внутри (или без пасты)

Клеммы немецкого бренда WAGO хорошо известны электрикам, пользуются высоким уровнем доверия. Для кабелей из одного материала компания выпускает модели клемм с плоскопружинным зажимом и оборудованные зажимными рычажками. Чтобы выполнить соединение алюминия и меди предлагает разновидность клемм WAGO серии 2273 с контактной пастой внутри.

Поскольку характеристики меди и алюминия различны, их прямой контакт недопустим. Чтобы его исключить и необходима контактная паста внутри клемм.

Важно! Перед тем как соединить медный и алюминиевый проводники при помощи клемм WAGO, из гнезда для меди пасту необходимо тщательно вычистить.

Бывает так, что клеммники продаются без пасты.

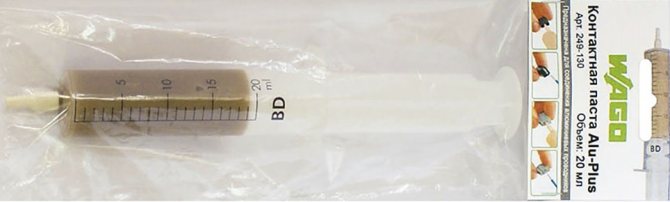

В таком случае, такую токопроводящую пасту WAGO для алюминия всегда можно докупить отдельно, она называется
WAGO “ALU-PLUS” арт.249-130

Метод опрессовки гильзами с помощью пресс-клещей: гильзование

Соединение проводов методом опрессовки гильзами – процесс затратный, но позволяющий получить долговечный результат, а также надежный контакт. Понадобятся специальные гильзы, похожие на полые трубки, выполняющие роль соединителя. Также необходимы пресс-клещи, которые бывают ручными или механическими.

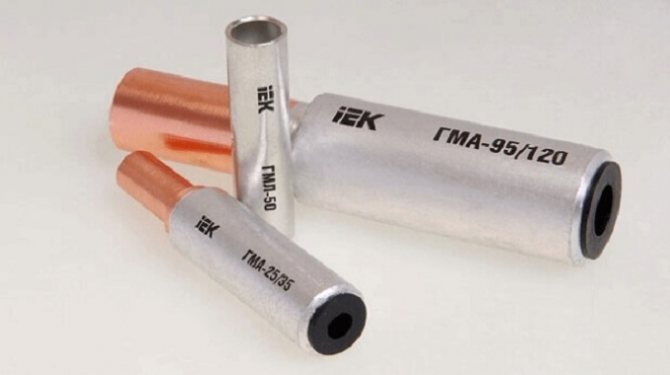

Соединение медного и алюминиевого провода путем опрессовки выполняется с применением комбинированных гильз. Они имеют маркировку ГМА, называются алюмомедными, рассчитаны на рабочее напряжение до 10 кВ. Потребителям предлагаются варианты доступные под разные размеры сечения жилы – 16/10, 25/16, 35/25, 50/35, 70/50, 95/70, 120/95, 150/120, 185/150, 240/185.

Для выполнения работ:

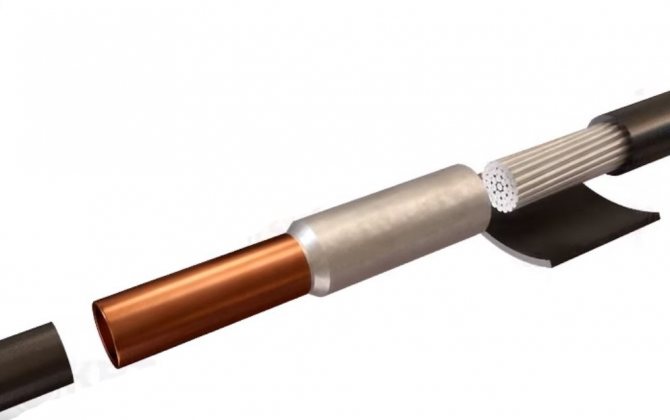

1. На концах кабеля удаляется изоляционный слой;

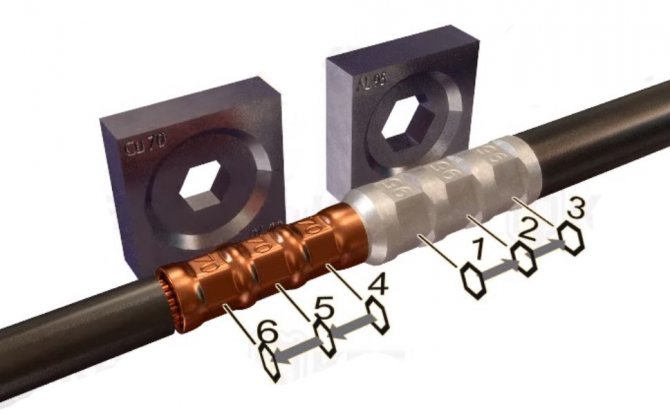

2. Выполняется размещение проводников на тех частях гильз, что выполнены из того же металла;

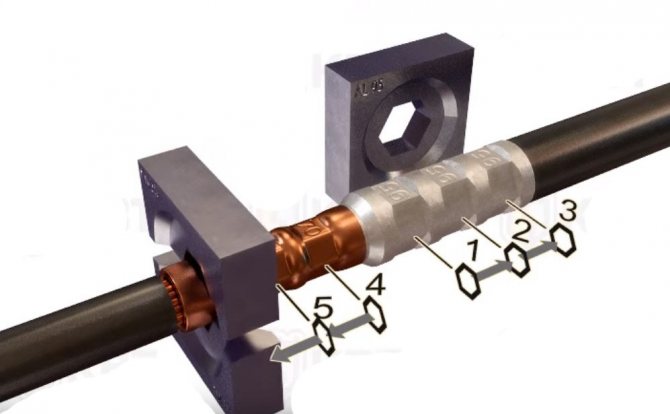

3. Производится опрессовка гильзы пресс-клещами в нескольких местах, затем изоляция при помощи ленты.

Важно! Для проведения опрессовки используются только специальные пресс-клещи. Применение для этих целей молотка или плоскогубцев способно привести к повреждение гильзы.

Заклепочное

К числу неразъемных способов соединения электрических проводов относится использование заклепок.

Понадобится:

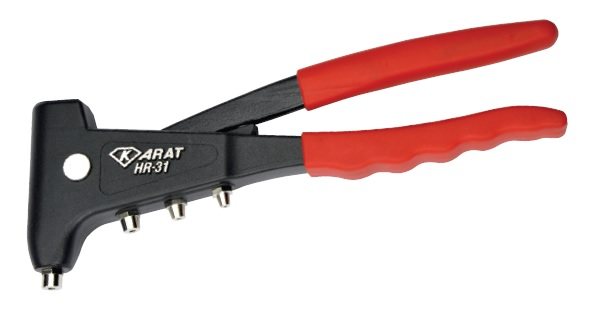

Заклепочник; Заклепка; Стальная шайба. Как соединить проводники заклепочным методом:

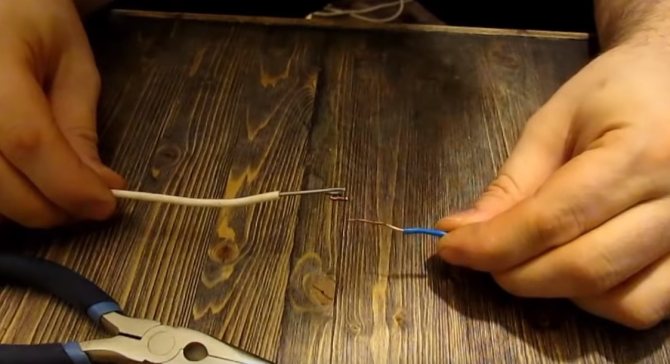

1. Снять слой изоляции с концов кабелей;

2. Сформируются кольца из проводников по тому же принципу, что и при болтовом методе;

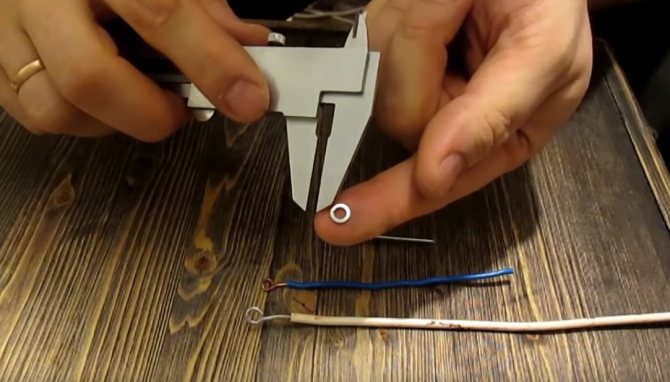

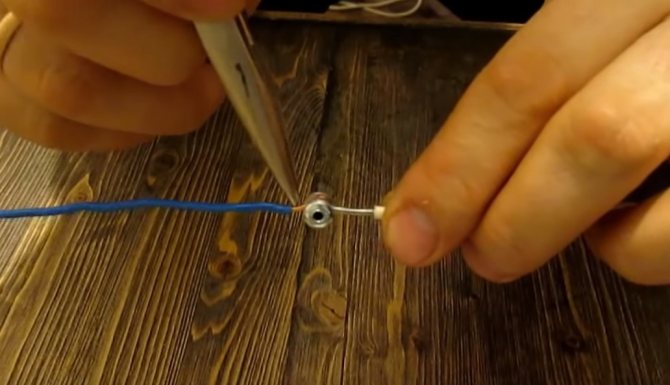

3. На заклепку одевается кольцо проводника, шайба, кольцо второго проводника;

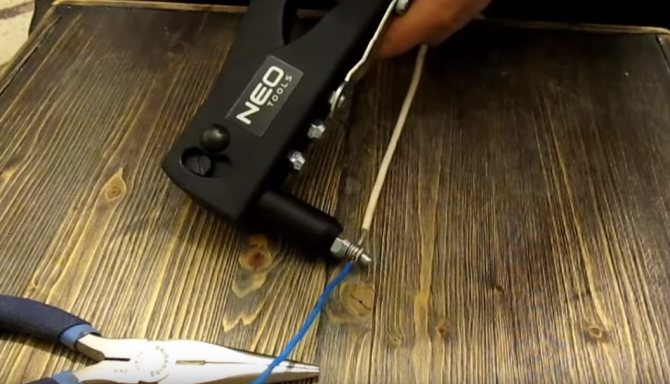

4. Заклепка помещается в заклепочник, сжимается;

5. Место контакта алюминия с медью изолируется.

Неразъемный способ очень надежен, но имеет недостаток – узел невозможно разобрать без его повреждения.

Сжимами типа орех

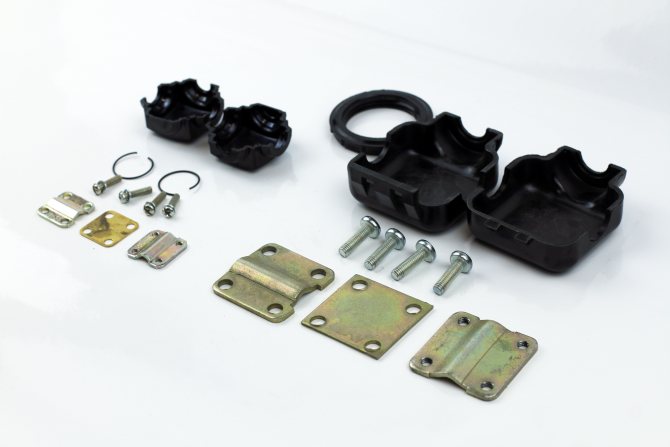

Соединить медный и алюминиевый провода можно используя сжим ответвленный, который многие называют «орех» или «орешек». Он состоит из поликарбонатного корпуса с сердцевиной из металла. Внутри нее две плашки с пазами под определенное сечение, между которыми располагается пластины. Конструкции скрепляется болтами.

Чтобы соединить медный провод с алюминиевым сжимом ответвленным нужно:

1. Разобрать корпус сжима;
2. Снять изоляцию на соединяемых кабелях;
3. Ослабить или полностью снять болты фиксации, поместить проводники в пазы;
4. Затянуть крепления;
5. Закрыть корпус сжима.

Монтаж выполняется быстро, понятен даже новичку. Главный недостаток метода – отсутствие герметичности. Внутрь корпуса могут попадать вода и грязь. Избежать этого можно, поможет обычная изолента.

Соединение проводов в автомат

Немало споров ведется о том, можно ли соединять алюминиевые провода с медными в автомате. Просто вставить два проводника и закрепить их в автомате – это ошибка, которая приведет к окислению, а затем отгоранию кабеля.

Вариант решения – залудить медный проводник. Процедура это несложная, но выполнить ее можно не всегда. Надежность способа средняя.

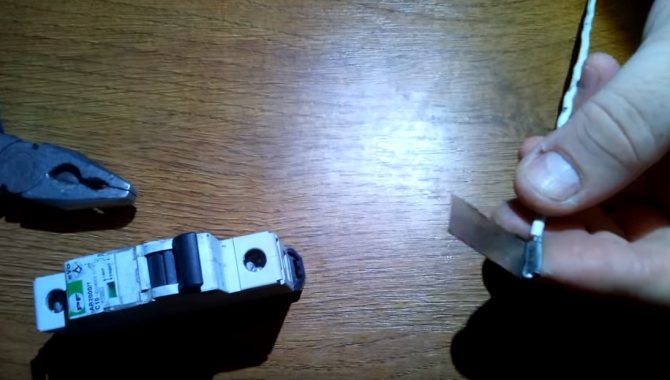

Второе решение – заизолировать алюминий при помощи фрагмента жести от консервной крышки. Для этого вырезается небольшая полоска жести, которой нужно как бы обернуть конец проводника. Для надежного контакта производится обжимание пассатижами, излишки обрезаются, а место крепления жести еще раз тщательно обжимается, но без больших усилий.

После можно без опасений закреплять кабели в автомате, не боясь их контакта.

Для чего требуется заземление

Неосторожное обращение с электричеством может привести к электротравмам с весьма тяжелыми последствиями. Но аналогичные несчастные случаи могут происходить и по вине техники – в случае нарушения целостности продуманных уровней защиты. Безусловно, в конструкцию всех без исключения электрических приборов заложены все необходимые средства изоляции и иные защитные приспособления, имеющий главную цель – исключить контакт тела человека с токопроводящими деталями.

Но случается, что вследствие изношенности оборудования, нарушения правил его эксплуатации или даже по причине производственного брака, происходит пробой изоляции, и высокое напряжение (чаще всего в условиях жилого дома или квартиры речь идет о фазе 220 вольт) попадает на токопроводящие детали корпуса прибора. И соприкосновение с ним становится чрезвычайно опасным. Опасность особо высока, если в непосредственной близости расположены какие-то металлические конструкции, имеющие, так сказать, естественное заземление. К таковым можно отнести металлические трубы, открытые участки арматуры строительных конструкций. Если человек одновременно коснется находящегося под напряжением корпуса прибора и такого предмета, цепь замкнется, и через тело пройдет ток, способный вызвать необратимые последствия.

Никогда не преуменьшайте опасность поражения бытовым переменным напряжением!

Гуляет в народе такая вольная мысль, что 220 вольт ломашней электросети — это , мол, не опасно. Ну, тряхнет для острастки — впредь осторожнее будешь… Это — коварнейшее заблуждение, и опасность поражения таким током, к сожаненпию, уже не раз доказывалась потрерями людских жизней. Про природу поражения электрическим током и его опасность — не поленитесь прочитать в отджельной публикации нашего портала.

Надо правильно представлять природу распространения электрического тока – он всегда идёт кратчайшим путем по пути наименьшего сопротивления. То есть для того, чтобы обезопасить людей, надо предусмотреть такую «дорогу» с минимальным сопротивлением и нулевым потенциалом на противоположной стороне, по которой гарантированно пойдёт ток в случае пробоя на корпус.

Чтобы такая защита действительно гарантированно работала, кроме нулевого потенциала необходимо и низкое сопротивление – несоразмеримо ниже в сравнении с электрическим сопротивлением человеческого тела. Если взять сопротивление тела примерно в 1000 Ом (это средняя величина, но она может быть как больше, так и меньше), то при расчетах заземляющих устройств оперируют величинами всего в 10 ÷30 Ом. Естественно, ток «предпочтет» уйти в землю, так как практически не встретит на этом пути сопротивления.

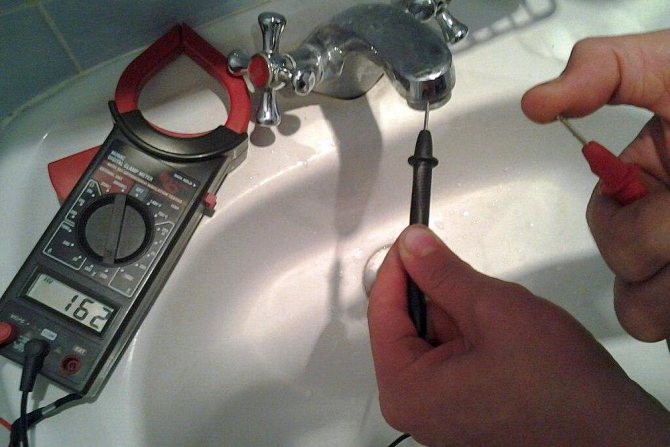

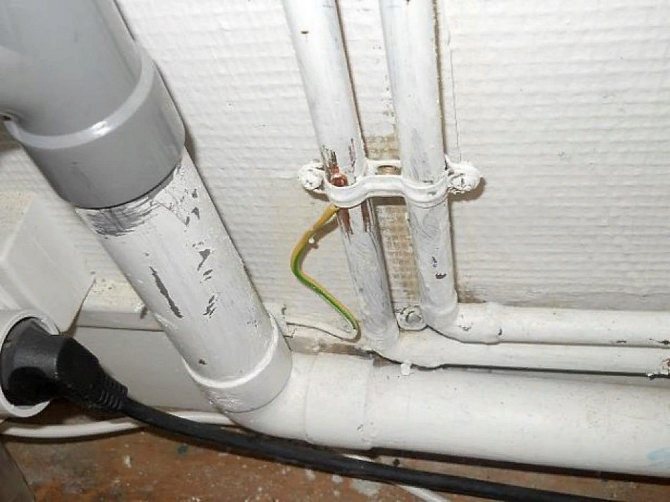

Здесь будет уместным одно важное замечание. Некоторые владельцы жилья пребывают в уверенности, что для получения в условиях своей квартиры заземляющего контура достаточно воспользоваться металлическими трубами, например, системы отопления или водопровода. Это – грубейшая ошибка, вполне способная привести к очень тяжелым последствиям. Нет никакой уверенности, что трубы имеют надежный контакт с землей и обеспечивают указанное выше минимальное сопротивление – они могут быть окислены, то есть покрыты слоем ржавчины снаружи, заключены в защитные оболочки, располагаться в каналах и т.п. Да, в конце концов, нередко можно сейчас встретить и разрывы, с переходом на полипропиленовые или иные полимерные трубы.

Но вот если случится пробой изоляции, и фаза «выскочит» на корпус – нет никакой гарантии, что она уйдет током в землю. А по металлическим трубам ей «прогуляться» — это запросто. И страшно представить, что кто-то в этот момент принимает ванну, моет руки или даже просто прикасается к трубе.

Поэтому трубы никогда не должны рассматриваться в качестве основного заземления. Напротив, они сами по себе требуют подключения к общей системе через так называемую систему выравнивания потенциалов. О ней будет рассказано в свое время.

А пока подведем краткий итог, еще раз, кратко и емко, сформулировав основные задачи систем заземления:

• Они должны обеспечивать гарантированный отвод появившегося или скопившегося электрического потенциала с открытых для прикосновения людьми токопроводящих деталей – для предупреждения поражения током при касании.
• Заземление призвано обеспечивать корректную работу всех иных защитных устройств – автоматических выключателей дифференциального тока (АВДТ) или устройств защитного отключения (УЗО).
• Важнейшая задача – уравнивание потенциалов всех опасных с точки зрения проводимости тока объектов в доме – труб газовых, сантехнических и отопительных сетей, систем вентиляции, других деталей конструкций здания, вплоть до армирования железобетонных стен.
• Заземление успешно борется с накоплением статического электричества, которое тоже порой способно доставить немало неприятностей.
• Без качественного заземления трудно ожидать длительной корректной работы современной техники, оснащенной импульсными блоками питания. Накопление потенциала на корпусах таких изделий – одна из наиболее часто встречающихся причин их выхода из строя.

Итак, систему заземления можно с полным основанием назвать «многозадачной». Стало быть, она должна быть как-то связана со всеми объектами и приборами в доме, требующими защиты. Так оно и есть. И самым важным «коллектором», откуда начинают свой путь защитные проводники, как раз и является главная заземляющая шина.

Почему нельзя соединять медный и алюминиевый электрический провод напрямую

Алюминий и медь, подвергаясь воздействию внешней среды, образуют на поверхности оксидную пленку. Это не представляет опасности для меди, а в случае с алюминием способствует повышению сопротивления.

Когда алюминий с медью непрерывно контактируют, запускается электролиз. В его результате ионы алюминия постепенно переходят на медь, отчего первый металл постепенно утрачивает массу, в его структуре появляются пустоты. Поскольку реакция эта происходит непрерывно, в какой-то момент алюминий полностью разрушается и электропроводке требуется ремонт. Самое опасное последствие – перегрев проводки, ее возгорание.

Еще одна причина почему нельзя скручивать медные и алюминиевые провода – несоответствие показателей их электропроводимости. Алюминий мягче, показатели проводимости у него ниже, от чего при контакте он греется больше. В процессе работы и отдыха проводки постоянно будет происходить расширение/сжатие металлов. Постепенно это ослабит скрутку, что усилит нагрев. Это еще одна причина, почему нельзя соединять медь и кабель из алюминия без использования переходников.

Неправильные способы соединения

Перечислив правильные способы соединения медных и алюминиевых проводов, нельзя не упомянуть о том, как поступать при электромонтаже нельзя.

Скрутка

Казалось бы, что может быть проще, чем просто скрутить два конца проводки и заизолировать их. Такой способ подходит только для проводников из идентичных металлов. Простая скрутка алюминиевого и медного провода крайне опасна. Она прослужит какое-то время, но быстро станет причиной замыкания или даже пожара.

Скрутка с залуженным медным проводом

Считается, что если выполнить залуживание проводника из меди, то его непосредственная скрутка с алюминием становится возможной. Мнения на этот счет различаются и в большинстве из них говорится о том, что таким образом соединять медный провод с алюминием можно. Но риски все равно есть. Правила залуживания просты и надежны только на первый взгляд. Со временем защитный слой может начать разрушаться, а контролировать этот процесс практически невозможно. Именно поэтому от данного метода также лучше отказаться или использовать его только в самых крайних случаях и на короткий срок.

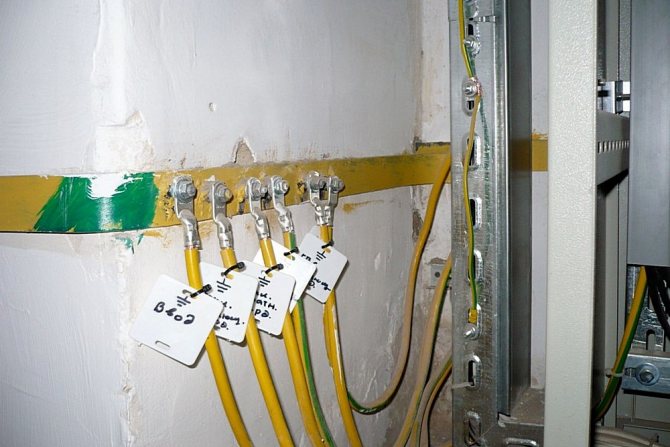

Главная заземляющая шина – назначение, устройство и предъявляемые к ней требования

Определение и основные требования к главной заземляющей шине указаны в основных руководящих документах – Правилах Устройства Электроустановок (в действующей 7-й редакции – ПУЭ 1.7.119. — 1.7.120.) и Своде Правил (СП 437.1325800.2018 «Электроустановки низковольтные зданий и сооружений. Правила проектирования защиты от поражения электрическим током, глава 9).

Противоречий между ними особых нет – они оба основаны на действующем ГОСТ. Но человеку, всерьез намеренному заняться электротехникой, лучше изучить оба документа – в каждом имеется свое «рациональное зерно».

Предназначение главной заземляющей шины

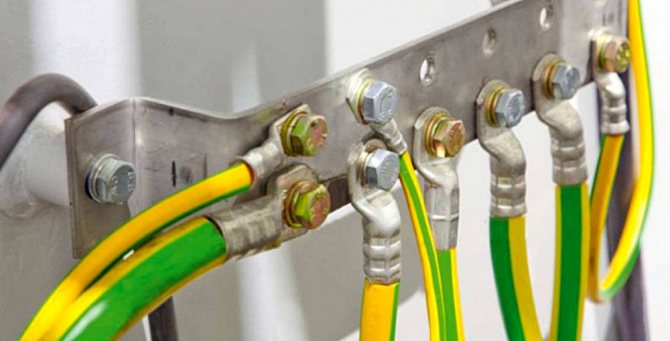

Итак, главная заземляющая шина является неотъемлемым элементом конструкции электроустановки, частью ее заземляющего устройства. Ее основное предназначение – правильное электрическое присоединение заземляющих и защитных проводов.

К ней могут быть подсоединены (в зависимости от особенностей общей схемы):

• Основной заземлитель объекта – через заземляющий проводник.
• Защитный проводник – через него ГЗШ может соединяться с защитной шиной вводно-распределительного устройства (ВРУ).
• Защитные и функциональные заземляющий проводники и проводники уравнивания потенциалов.
• Проводники (перемычки), расщепляющий совмещённый защитный и нулевой проводник (РЕN) на рабочий ноль N и защитный контур РЕ — в отдельных системах заземления.

О нюансах подключения тех или иных проводников поговорим подробнее в другой раз.

Устройство и материал изготовления ГЗШ

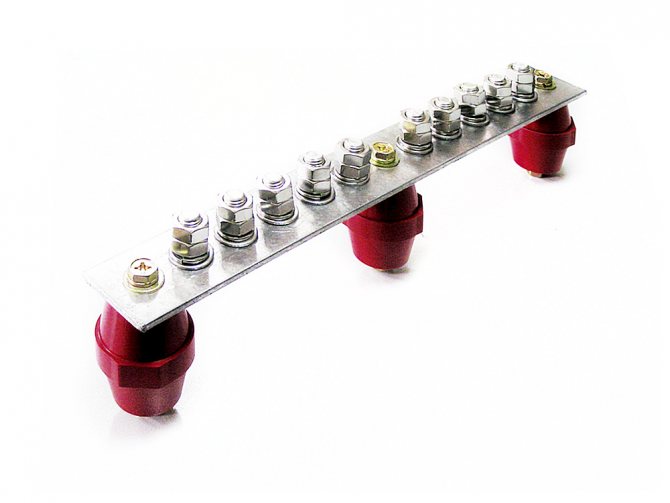

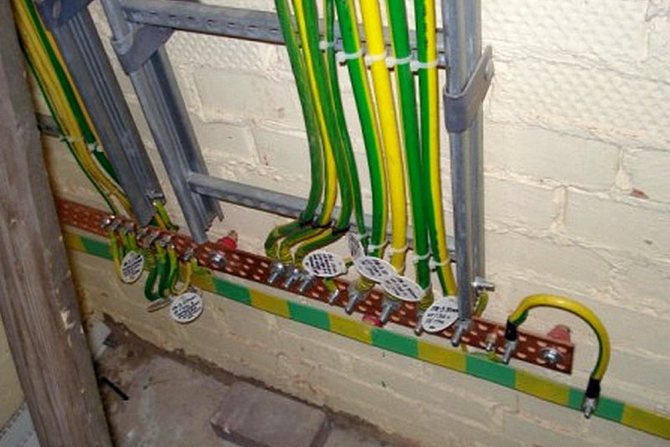

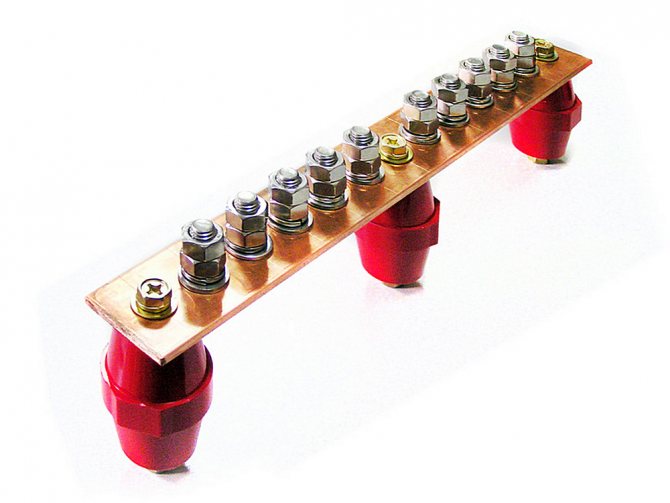

Конструктивно главная заземляющая шина обычно представляет собой металлическую полосу определенного сечения, на которой предусмотрены соединения для проводов. Чаще всего – это резьбовые (винтовые или болтовые) соединители. Обязательно предусматривается защита от ослабления резьбового соединения – с помощью пружинных шайб или гроверов.

Размеры и количество контактов определяются особенностями конкретного объекта, на котором монтируется система заземления. Для каждого из подсоединяемых проводов обязательно предусмотрен отдельный контакт – чтобы была возможность индивидуального подключения-отключения того или иного проводника. При этом подсоединение или отключение должно быть возможны исключительно с использованием инструмента.

Материал изготовления ГЗШ – преимущественно медь (дословно, как в ПУЭ «должна быть, как правило, медной…»). Однако, допускается применение и стальных шин адекватного сечения. Но при этом стальное изделие должно в обязательном порядке иметь металлическое антикоррозионное покрытие, обеспечивающее надежный электрический контакт.

Мнение эксперта: Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Лучше всего, конечно, использовать медь, особенно если это касается закрытых ВРУ. Да, это несколько дороже, но зато надежно и надолго. Кроме того, по опыту многих специалистов-электриков, медные ГЗШ никогда не вызовут лишних вопросов у комиссий, проверяющих состояние электрохозяйства. А стальные порой приводят их в некоторое неудовольствие – есть к чему «привязаться», где поискать недочёты.

А вот что запрещается категорически – это использование в качестве шины алюминиевых полос или профилей.

Место установки главной заземляющей шины

Правилами ПУЭ определено, что ГЗШ для электроустановок напряжением до 1 кВ должна располагаться внутри вводного устройства, или же практикуется отдельная установка вблизи ВРУ, но с соблюдением определенных требований. К ним относится обязательное ограничение доступа к ГЗШ для всех посторонних, кроме подготовленных специалистов, занятых обслуживанием электроустановки. Вместе с тем, ее расположение не должно создавать препятствий для выполнения монтажных, профилактических, ремонтное восстановительных работ. То есть мастерам должны быть созданы удобные условия, без каких-либо помех.

В частности, отдельная установка шины рекомендуется в местах, доступных только квалифицированному персоналу – это, например, может быть запирающееся щитовое помещение многоквартирного дома.

Если шину приходится ставить в местах, куда гарантированно ограничить доступ невозможно (допустим, общий подвал здания или подъезд жилого дома), то она обязательно должна закрываться в ящик или шкаф, запирающийся на ключ.

Интересно, что Свод Правил, трактуя место размещения шины, прямо указывает на предпочтение отдельного ее монтажа около ВРУ. А размещение внутри распределительного устройства рассматривается в качестве допустимого.

Случается, что в одно здание заведено несколько линий питания, в том числе – от различных подстанций. При таком варианте на каждый ввод (ВРУ) организуется своя ГЗШ. А если в здании имеются встроенные подстанции, то главные заземляющие шины должны быть около каждой из них. Но в любом случае все шины в ходе монтажа обязательно должны быть связаны между собой защитным проводником уравнивания потенциалов. Сечение этого проводника должно быть не менее половины сечения РЕ или РЕN провода самой мощной входящей (или выходящей из встроенной подстанции) линий.

Нередко при наличии нескольких вводов, рассчитанных на одну нагрузку (например, основная и резервная линия питания с переключением системой автоматического ввода резерва (АВР)), допускается использование одной главной заземляющей шины, выполненной из протяженной металлической (стальной или медной) полосы. Иногда эта шина и вовсе может быть закольцована по периметру здания (помещения).

Естественно, такой подход возможен только в уже оговоренных выше случаях – когда полностью исключена вероятность доступа посторонних лиц.

Еще один интересный нюанс.

В ПУЭ при рассмотрении местоположения главной заземляющей шины говорится, что в том случае, когда ГЗШ будет размещаться внутри вводного устройства, то ее функцию на себя берет защитная шина РЕ.

В СП же на этот счет несколько иная трактовка. Там отмечается, что с помощью ГЗШ должно обеспечиваться электрическое соединение сторонних токопроводящих элементов здания с открытыми токопроводящими элементами электроустановки здания. И для этого защитная шина ВРУ (ВУ) соединяется защитным проводником РЕ с ГЗШ. Ну а далее все РЕ проводники всех распределительных и конечных цепей должны подключаться к защитной шине РЕ.

Надо полагать, что допустимы оба варианта.

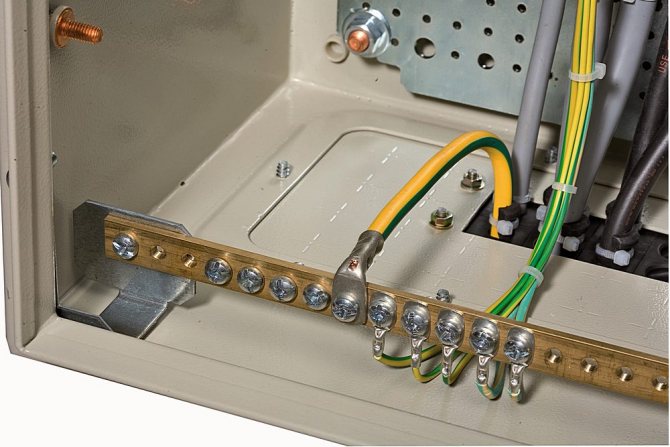

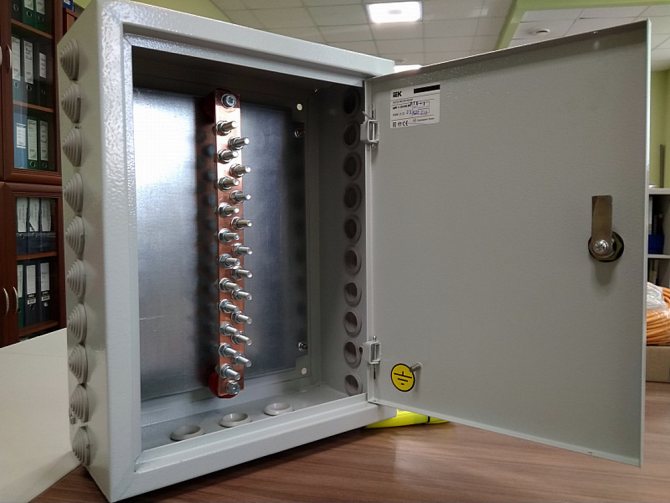

Нередко для главной защитной шины и вовсе предусматривается отдельный запирающийся на ключ шкаф – там, где ее невозможно расположить внутри ВРУ из-за необходимых больших размеров, но где нет возможности гарантировать ограничение доступа посторонних лиц.

В этот бокс прокладывается провод от заземляющего устройства, от вводимой линии, и от ГЗШ расходятся РЕ-проводники к распределительным щитам и к системам уравнивания потенциалов.

На боксе (ящике) в обязательном порядке должен быть нанесен соответствующий символ заземления.

Размеры главной заземляющей шины

Как мы уже видели, по длине главная заземляющая шина особо не регулируется. По сути, она даже может полностью закольцовывать здание или помещение, если в этом имеется необходимость.

А вот по ширине и толщине, и в итоге по площади поперечного сечения – требования есть и довольно жесткие. Вся суть в том, что шина должна обеспечивать требуемую минимальную проводимость.

В ПУЭ говорится, что площадь поперечного сечения шины не должна быть меньше сечения PE или PEN проводника входящей питающей линии.

Вроде все просто, но есть нюансы. А в частности – линии питания могут быть как медными, так и алюминиевыми. Алюминиевые, кстати – наиболее распространенные, вследствие меньшей стоимости материалов. А шина, как мы помним – или медная, или стальная. То есть простым геометрическим пересчетом площади прямоугольника в площадь круга здесь не обойдёшься. Надо сравнивать сечения именно по токопроводящей способности.

Существует специальная методика расчета, включающая несколько довольно громоздких формул. Проще будет подобрать оптимальное, достаточное сечение шины по предлагаемым ниже таблицам максимальных длительных токов для проводов алюминиевых и медных различного сечения, конструкции и способа прокладки.

Таблица 1. Допустимые длительные токи в жилах алюминиевых изолированных кабелей и проводов

Примечание. Допустимые длительные токи для четырехжильных алюминиевых кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по таблице как для трехжильных кабелей, но с коэффициентом 0.92.

Достаточно узнать, из какого материала и какого сечения РЕ или РЕN проводник, чтобы оценить его возможности по току.

Это значение послужит для входа во вторую таблицу, где все то же самое, но для медных проводов и кабелей.

Таблица 2. Допустимые длительные токи в жилах медных изолированных кабелей и проводов

Примечание: Токи в данной таблице относятся к проводам и кабелям с нулевой жилой и без нее.

Приведем пример.

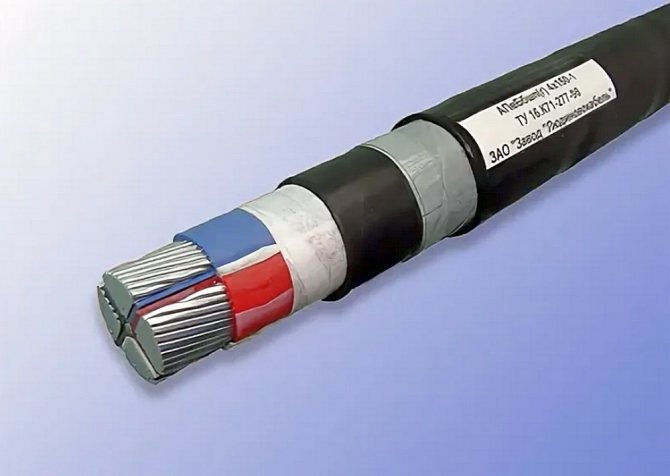

Входящая линия в дом выполнена из четырёхжильного алюминиевого кабеля марки АПВБбШп(Г) 4×150-1. Подводка кабеля – подземная.

Входим в таблицу №1, и видим, что для такого сечения (150 мм²) для трехжильного кабеля подземной прокладки допустимый длительный ток равен 335 ампер. Так как у нас кабель четырехжильный, используем показанный в примечании коэффициент 0,92, и получаем 308 ампер.

Находим максимально близкое (в большую сторону) значение тока в таблице №2 – и там же, в столбце трехжильных кабелей подземной прокладки. Это значение – 330, соответствующее поперечному сечению медного кабеля 95 мм². Стало быть – вот оно и минимальное сечение главной заземляющей шины.

Подсчитать площадь поперечного сечения шины и выбрать нужную – несложно, особенно если иметь перед глазами стандартные размеры выпускаемых промышленностью изделий.

Таблица 3. Стандартные размеры сечений выпускаемых токопроводящих медных шин

Например, для ГЗШ в нашем примере подойдут медные шины 3×40 и более, 4×30 и более, 5×20 и более. Толщина 6 мм и выше вряд ли будет разумным решением – лишняя трата денег.

При выборе размеров шины следует учитывать еще один момент – размеры винтовых или болтовых соединений и подключаемых к ним контактов. Недопустимо, если головки винтов, болтов, гайки и даже шайбы вступают за поверхность металлической полосы, неважно, снизу или сверху, слева или справа. Они должны всей площадью своей прилегать к шине. Точно такое же требование и к клеммным наконечникам – они должны «участвовать» в контакте всей площадью своей рабочей поверхности.

Есть и более простой способ подбора сечения медной шины. Расчеты уже проведены, даже более точны, чем предлагалось выше, и результаты занесены в таблицу. В ней указаны наиболее распространенные стандартные сечения шин, и максимальные токи, которые она способна длительно выдерживать.

Обратите внимание – имеется два столбца с показателями силы тока – для переменного (АС) и постоянного (DC). Правда, для шин небольшого и среднего сечения эти параметры практически совпадают.

Просто в справочных целях — указывается еще и масса шины длиной 1 метр и 4 метра.

Таблица №4. Стандартные сечения медных шин и максимальные длительные токи, которые они способны выдерживать

Если в целях экономии, или же при невозможности приобретения медной шины, решено использовать стальную, то ее размер в сечении можно взять из следующей таблицы.

Таблица №5 Стандартные сечения стальных шин и максимальные длительные токи, которые они способны выдерживать

В столбце «максимальный ток» дробной чертой разделены значения для переменного и постоянного тока.

* * * * * * *

Иногда невозможно рассчитать размер шины по сечению РЕ или РЕN проводника входной линии – в некоторых системах заземления они попросту отсутствуют. Как быть?

На этот вопрос дан ответ в методических рекомендациях по монтажу электрических сетей. В частности, имеет силу Технический циркуляр №6/2004 «О выполнении основной системы уравнивания потенциалов на вводе в здание». А как мы уже говорили, ОСУП всегда связана напрямую с главной заземляющей шиной.

Согласно этому Циркуляру, оценку площади поперечного сечения ГЗШ можно провести по сечению фазного проводника. Ничего сложного – стоит лишь воспользоваться таблицей:

Таблица №6 Определение минимального сечения главной заземляющей шины от сечения фазного проводника

Мнение эксперта: Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Налицо некоторое противоречие – если следовать рекомендациям Циркуляра, то шина может получиться меньше, чем по требованиям ПУЭ. С одной стороны,это выгодно чисто материально – приобретение шины обойдётся дешевле. Но с другой стороны – как знать, на какой руководящий документ будет ссылаться проверяющий при приемке готового электротехнического объекта.

Так что, наверное, лучше следовать рекомендациям ПУЭ – при таком подходе размеры шины гарантированно попадут и под действие правил, сформулированных Циркуляром.

* * * * * * *

Сейчас бы самое время перейти, собственно, к правилам монтажа главной заземляющей шины, к взаимным расположениям подключаемых к ней проводов, к нюансам ее использования в основных и дополнительных системах уравнивания потенциала, защитного заземления РЕ и даже о возможной связи с грозозащитным контуром здания. Тем не менее пока ограничимся уже изложенной информацией, так как без нужных знаний, например, о различных практикующихся системах заземления при электропередаче на ВРУ, это будет пустой разговор. А детальное знакомство с системами заземления, равно как и с системами уравнивания потенциалов, обязательно требуют собственных развернутых разборов. И эти статьи, которые должны обязательно появиться на страницах нашего портала, можно будет считать логическим продолжением настоящей публикации.

Напоследок – еще один важный нюанс, без которого невозможен качественный электромонтаж, в том числе и вводных устройств с главной заземляющей шиной. Речь идет о цветовой маркировке проводников, используемых в схеме. Цвета изоляции берутся вовсе не из личных предпочтений – существуют международные стандарты, которых необходимо придерживаться.

Но зато насколько упрощается последующее знакомство с такими смонтированными установками – в особенности если мастер-электрик не поленился, а снабдил проводники еще и соответствующими ярлыками, однозначно определяющими предназначение того или иного провода.

О цветовой маркировке хорошо рассказывается в предлагаемом видео:

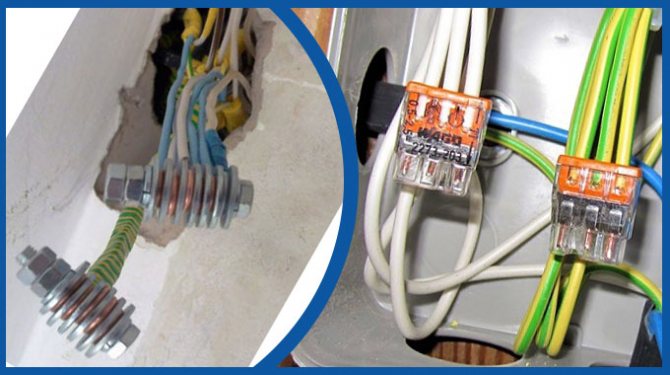

Самое простое и надежное соединение алюминиевого и медного провода

Как соединить безопасно и грамотно алюминиевый проводник с медью и какой использовать переходник с одного металла на другой – по этому поводу у каждого специалиста по электромонтажу есть свое мнение, выработанное в результате анализа работы и личного опыта. Но большинство из них говорят о том, что самый простой, современный и безопасный метод соединить медную и алюминиевую проводку – это клеммники WAGO с пастой. Они безопасны для проводов, а монтаж с ними занимает минимум времени. При этом дешевле всего использовать для совмещения кабелей болт с гайкой и с шайбами.

Какие способы использовать, чтобы выполнить переход с алюминия на медь, каждый решает для себя сам.

Видео

В интернете представлено множество видео, рассказывающих о том, как соединять без ущерба для безопасности медь и алюминий в единую сеть. Они полезны как новичкам, так и опытным мастерам, готовым перенимать чужой опыт и узнавать сторонние мнения.
