Вентилятор своими руками: как сделать самодельный мощный вентилятор. основные параметры и свойства вентиляторов (130 фото)

Вопрос тривиальный. Сначала рекомендуем определить место установки самодельного вентилятора. В технике доминируют два типа двигателей: коллекторные (исторически первые), асинхронные (изобретены Николой Теслой). Первые сильно шумят, переключение секций вызывает искру, щетки трутся, вызывая шум. Асинхронный двигатель с короткозамкнутым ротор потише, помех генерирует меньше. Пускозащитное реле найдете в холодильнике. Добавив пару фраз шутливых фраз, вернем серьезность сайту. Как сделать вентилятор своими руками, не напугать родных. Попробуем ответить.

Изготовление.

О трезаем не нужный нам разъем на USB шнуре.

2.

А ккуратно снимаем приблизительно 3 см. внешней изоляции со шнура так, что бы не повредить провода находящиеся внутри. Обычно достаточно острым ножом, слегка надавливая, провести вокруг провода и потом потянуть надрезанную часть.

П од изоляцией обычно находятся просто 4 провода

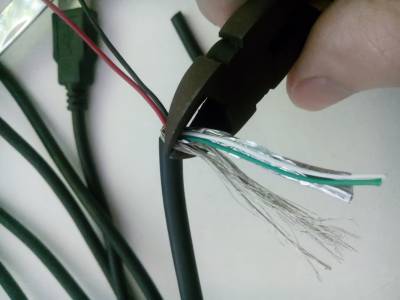

В моем случае провод экранирован и кроме 4-х проводов там еще фольга и собственно сам экран, но это не важно

О трезаем все лишнее, оставляя только красный и черный провод

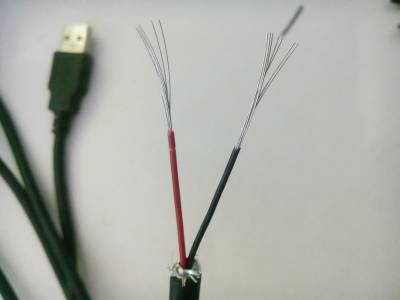

А ккуратно зачищаем оставшиеся провода приблизительно на 1 — 1.5 см.

5.

О трезаем разъем от вентилятора.

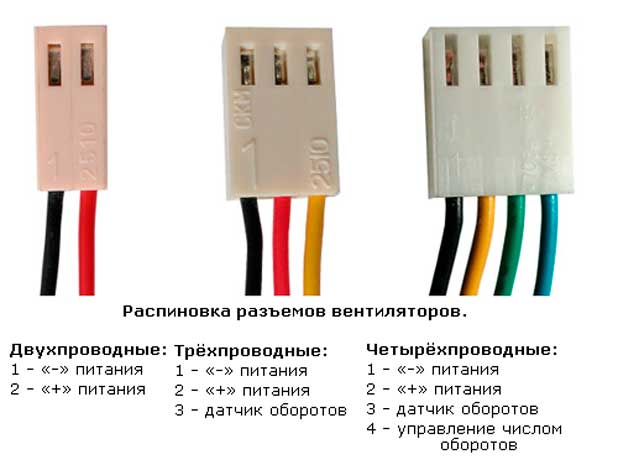

В моем случае вентилятор без датчика, поэтому тут только 2 провода, но если вентилятор с датчиком оборотов, то там может быть 3 провода (добавляется еще желтый) или 4 провода если вентилятор с управлением, как правило это процессорные вентиляторы

Неважно сколько проводов у вас, но если их больше 2-х, то также как и с USB шнуром, оставляем только красный и черный (если красного нет, то желтый и черный. ), остальные откусываем по паре сантиметров

), остальные откусываем по паре сантиметров.

А ккуратно зачищаем провода от вентилятора также как и на USB шнуре, на 1 — 1.5 см.

С кручиваем черные и красные провода вместе. НЕ ПЕРЕПУТАЙТЕ! ЧЕРНЫЕ ОТДЕЛЬНО! КРАСНЫЕ ОТДЕЛЬНО!

Зачем все ставят вентиляторы в туалет или как мы решили сделать умный вентилятор, история по DIY

Как должна работать вентиляция в 99% наших квартир? И в 1% оставшихся.

Система вентиляции в подавляющем большинстве случаев организуется, как естественный приток и естественная вытяжка, в соответствии с СП 60.13330.2016 ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ, это означает, что приточный воздух должен попадать в комнаты через ограждающие конструкции (неплотности окон, режим микропроветривания окон или приточные клапаны) в помещение и вытеснять загрязненный воздух в грязные зоны: кухни, санузлы, ванные, в общем туда, где есть вытяжные каналы. Схема ниже.

Другой альтернативой вентиляции является применение бризеров, вентиляционных установок, рекуператоров про это написано в нашей первой статье на Хабр «…О современной вентиляции» . Это хорошее решение если устраивает по цене.

Системы вентиляции в подавляющем большинстве в наших домах работают по принципу естественной вентиляции, что означает устойчивую работу только в холодный период года и как правило на нижних этажах. Более подробно об этом написано в статье «Как работают систеы вентиляции»

Три фактора для правильной работы естественной вентиляции:

1. Приток воздуха через ограждающие конструкции (неплотности и щели, режим микропроветривания окон, приточные клапаны и бризеры).

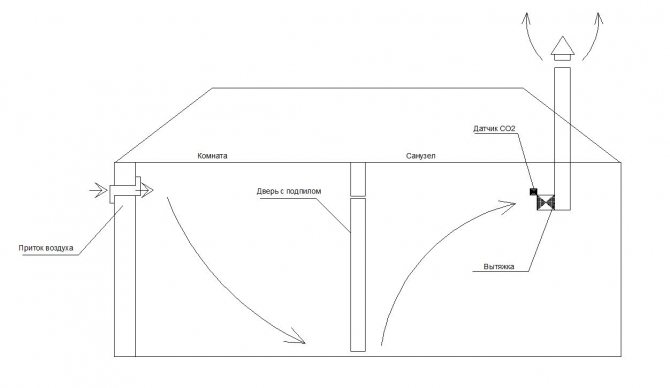

2. Беспрепятственное прохождение воздуха от окна до вытяжного канала: организуется либо за счет подпила полотна на 15-20 мм или установкой переточной решетки в дверях.
3. Удаление загрязненного воздуха через вытяжные каналы круглый год.

Так работают системы вентиляции не только у нас, но и у европейцев. Например, приток воздуха через приточные клапаны и удаление через вытяжные каналы организуется в Германии, Франции, Англии, Польше, Финляндии и странах Скандинавии (что подкреплено законодательно).

Работа естественных систем вентиляции зависит от тяги. Что это такое и зачем.

Свежий воздух должен поступать через окно, неплотности или приточные клапаны, проходя помещение, свежий воздух вытесняет загрязненный и тот удаляется через вытяжные каналы. Так мы получаем свежий воздух в квартире и выбрасываем в окружающую среду загрязненный (СО2, пыль, летучие органические вещества, химические вещества от отделочных материалов и мебели и т.д.)

Для работы вентиляции по такому принципу необходима вентиляционная тяга (движущая сила, выталкивающая воздух на улицу), но она появляется только в холодное время года, когда появляется разность температур внутри квартиры и на улице, так как движение возникает за счет разности плотностей воздуха в квартире и на улице. Так в соответствии с СП «Отопление, вентиляция и кондиционирование» системы вентиляции проектируют для температуры уличного воздуха не выше 5 С.

Это похоже на движение воздушного шара, который нагревают горелкой.

Если горелки нет, то шар не летит – если на улице тепло, то вентиляция, увы, не работает.

Вентиляционная тяга по закону Архимеда зависит от разницы плотностей воздуха в квартире и на улице (которые зависят от температуры воздуха там и там) и от высоты вентиляционной шахты. Поэтому когда на последних этажах высота шахты маленькая, то вентиляция не работает даже зимой из-за отсутствия вентиляционной тяги.

Таким образом, от наличия естественной вентиляционной тяги в доме зависит работа всего воздухообмена у Вас.

Чтобы гарантировать стабильную работу вентиляции применяют вытяжные вентиляторы, такие ставят в многоквартирных домах на крыше или у жильцов в санузлах. К сожалению, центральные крышные вытяжные вентиляторы — это пока редкость даже в больших мегаполисах.

Почему нужно использовать вентилятор для работы вентсистемы.

Нужно иметь возможность управлять своей системой вентиляции. Именно поэтому вытяжные вентиляторы решают проблему наличия вентиляционной тяги и позволяют проветривать всю квартиру.

В Европе это довольно частое явление, когда в квартире или доме ставится вытяжной вентилятор и он отвечает за работу вентиляции. Т.е. вентилятор работает постоянно, а не как мы привыкли только когда посетили санузел.

Практика в нашей стране говорит, что у нас ставят вентилятор в санузел для включения его (как правило по отдельной клавише выключателя или вместе со светом), когда пользовались туалетом или ванной, что в корне не верно, так как мы нуждаемся в притоке свежего и удалении загрязненного воздуха постоянно, а не только когда ходим в туалет.

В добавок к этому, выключенный вентилятор может создавать дополнительное сопротивление для движения воздуха, что еще и ухудшает работу вентиляции.

Обычно люди не знают, что этот вентилятор может улучшить климат во всей квартире, если его не выключать. Реальная производительность бытовых вентиляторов подключенных в сеть воздуховодов составляет от 30 до 50 м3/ч. Что ниже норм по вентиляции всей квартиры минимум 110 м3/ч. Поэтому и должен он трудится всегда, когда мы хотим, чтобы работала вентиляция.

Нужно отметить, что бытовой вентилятор не может перевернуть всю вентиляцию и загнать воздух к соседям по стояку. Бытовые осевые вентиляторы имеют довольно низкий напор в пределах 10-30 Па и этого давления едва хватает, чтобы протолкнуть воздух в шахту. Но если речь идет о центробежном вентиляторе, то давление может быть порядка 100-300 Па и в этом случае все соседи будут чувствовать, что происходит у Вас дома и, что Вы готовите. В системах, не предназначенных для таких мощных вентиляторов, их устанавливать не верно. Если речь идет об одноквартирных домах, то это может быть хорошим вариантом.

Вот обзор работы вентиляции в гостинице Германии по такой схеме известным в своих кругах блогером: https://www.youtube.com/watch?v=IEwSiI6gZ4M

Таким образом, для правильной работы системы вентиляции нужно:

• круглый год применять вытяжные вентиляторы для создания напора,
• дополнительно не забывать про приток воздуха.

Про современный приток воздуха будет в следующей статье. Представим интересное специальное приточное устройство нового типа.

Обычный или умный вентилятор, в чем разница.

Для постоянной работы вентиляции по потребности (по присутствию человека) можно применять обычные вентиляторы и включать их только когда Вы дома, когда нужно чтобы вентиляция работала – например отдельной клавишей включения света. Или использовать автоматические вентиляторы, которые умеют сами определять необходимость вентиляции по датчикам воздуха.

Пример обычных вентиляторов (не забываем гугл или яндекс):

1. Пример Россия
2. Пример Европа

Автоматических вентиляторов пока что мало на рынке, пример:

1. Бытовой вентилятор РФ
2. Вентилятор Европа
3. Вентилятор для коттеджа

В случае применения автоматических вентиляторов с датчиками качества воздуха, вентилятор отслеживает удаляемый воздух и при его ухудшении начинает работать интенсивнее. А при улучшении качества воздуха —понижает свою производительность. Разумно и экономично. Схематично это изображено на рисунке ниже.

Например, у Вас в квартире много людей и качество воздуха требует вентиляции, вентилятор на вытяжке это «увидит» и сможет интенсифицировать работу вентиляции.

А если Вы ушли из квартиры, воздух на вытяжке стал свежим и можно минимизировать работу вентиляции или выключить вовсе. Тяга уменьшится, и вы не будете гонять и обогревать лишний воздух.

Такое решение дает ряд преимуществ:

1. Автоматизация вентиляции – не нужно следить за вентиляцией, она сама определяет, когда ей нужно работать.
2. Шум от вентилятора локализован в санузле или ванной, наличие двери всегда экранирует шум. Такое решение работает тише, чем бризер (при таком решении вентилятор располагается в комнате).
3. Энергоэффективно, так как на нагрев уличного воздуха в современных домах приходится до 40-50% затрат на отопление, рационально снижать объем вентиляции, когда она не востребована.

Как пришло в голову делать вентилятор для туалета умным.
Озадачившись работой вентиляции в своей новостройке, а точнее ее отсутствием, я начал разбираться как она должна работать.

Все оказалось просто, как написано выше, подавай свежий и удаляй загрязненный.

Подавать воздух я решил через приточный клапан, так как мне не понравилось бегать открывать и закрывать окно. А главное, как понять, что ты достаточно приоткрыл окно, и теперь воздух свежий? Если много открыл, то жалко тепла и холодно, если мало открыл, думаешь — чем же дышит твой ребенок, ведь везде так много загрязняющих веществ таких как: высокий уровень СО2, фенолы из мебели, радон от стен и подвала и много еще чего непонятного.

После установки клапанов зимой, когда существовала вентиляционная тяга, я остался очень доволен. Дома всегда свежо, при этом жена перестала открывать окно, уходя на прогулку с ребенком. Шума с улицы не слышно, и не нужно по сути контролировать работу.

Но вот пришло теплое время года и дома опять стало несвежо. Оказалось, все перестало работать, так как старые советские нормы не обещают работу вентиляции выше 5С. Это, кстати, все из-за того, что китайцы и итальянцы тогда не делали бытовых вентиляторов, а мы сами не могли, так как занимались космосом (шутка).

После понимания сути проблемы я поставил себе бытовой вентилятор и жизнь опять наладилась до прихода холодов, когда появилась вентиляционная тяга. Тогда вместе с работающим вентилятором они начали нещадно высасывать тепло из моей квартиры.

Человек я не жадный, понимаю, греть улицу будет хорошо, так как будет быстрее приходить лето. Но жалко ведь повышать таким образом уровень СО2 на планете.

Поэтому задумался, как вентилятору понять, что дома есть люди?

Оказалось, что это достаточно просто организовать по датчику качества воздуха.

Вот, к стати, интересный анекдот иллюстрирующий как это работает от известного блогера строительной сферы — видео анекдот ( 48 секунд).

История вентилятора, как делали и из чего состоит

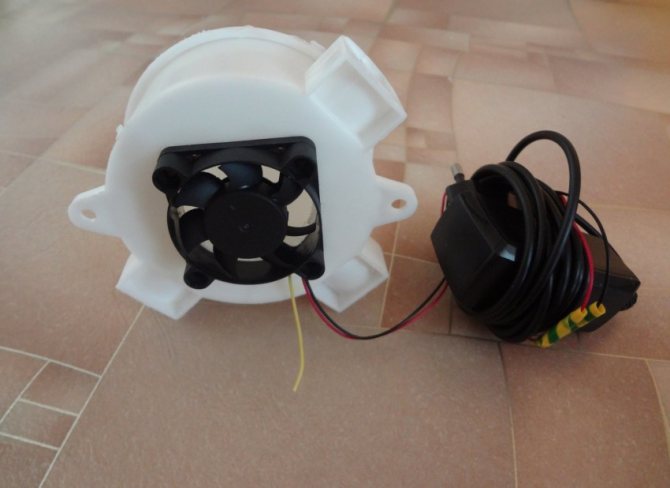

Первый прототип был суров, сделан из кулера и американской технологии Стелс (Папье-маше), см ниже.

Идея понравилась, но как сделать мелкую серию?

Из анализа работы первого прототипа было решено применить следующие датчики для определения режимов работы:

• датчик света,
• датчик температуры/влажности SHT30 или HTU21,
• датчик качества воздуха типа ccs-811 или sgp40,

Датчик качества воздуха решили ставить MOX, так как более продвинутые NDIR имеют больший габарит и цену. Выбранный датчик MOX измеряет VOC и эквивалент концентрации СО2, мы решили, что это лучший вариант. Так как в грязных зонах много органики и также нужно понимать уровень СО2.

Хотя мы понимаем, что лучшим решением будет датчик NDIR и VOC, но пока это дорого и, наверное, рано.

Работу устройства нужно настраивать от смартфона, так как по-другому уже несовременно, значит добавляем разработку ПО для смартфона и какой-то интерфейс для взаимодействия. На данный момент программа на телефон сделана на Xamarin, у этой платформы есть почитатели и критики. Мне пока не очень понравилась сама платформа Хамарин, но возможно все дело в тонкостях программирования, а не в самой Платформе.

Советуют дальнейшие шаги делать на Flutter, так как современная, динамично развивается и так же мульти-платформенная, как и Xamarin среда разработки. Так что переделку текущего приложения и разработку новых для остальных устройств хотим делать на Flutter. Но специалистов, работающих на Flutter по ощущениям, еще меньше и найти сложнее. Поделитесь в комментариях так ли это?

Для управления скоростью работы вентилятора на разных режимах работы было решено сделать симисторное управление, оно отличается от обычного димера наличием датчика перехода через ноль. С этой мелочью мы не долго мучились, настраивали скорости по анемометру.

В целом, для управления производительностью работы вентилятора лучше использовать DC вентиляторы с PWM управлением, улучшается качество регулировки и энергоэффективность. Хотя управлять современными DC куллерами проще, но сделать законченное устройство — сложнее из-за большего объема работы по корпусу и дополнительного блока питания.

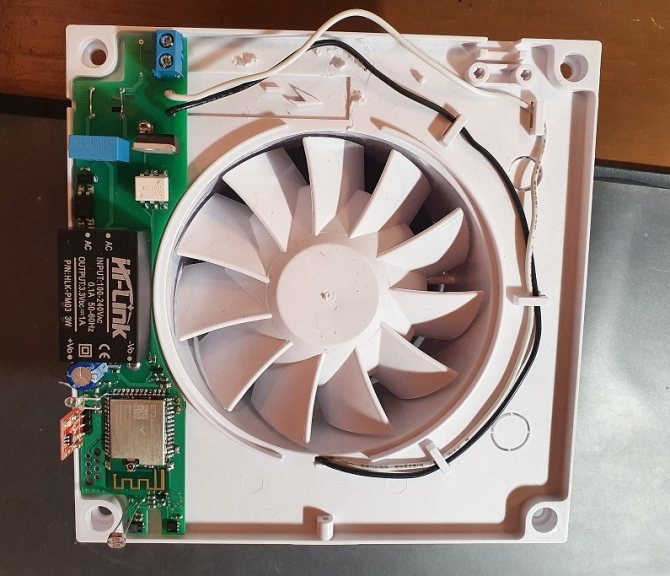

Следующий прототип было решено делать на базе существующего вентилятора, такой нашли, но в результате не все понравилось, пример ниже.

Этот прототип пробовали делать на ESP32 и на BLE nrf52 от Nordic, блок питания пробовали использовать заводской импульсный и самодельный без гальванической развязки конденсаторный как в розетке Редмонд, см. статью на Хабре.

В результате остановились на микроконтроллере nrf52 Nordic, так как делать на ESP32 было сложнее из-за необходимости разработки серверной части, а веб-интерфейс не устроил. Второй причиной использования nrf52 стала разработка еще одного устройства на Nordic с батарейным питанием.

У кого есть опыт с ESP32 и серверной частью, просьба, напишите в комментах, сложно ли это все делать?

Эксперименты с конденсаторными блоками привели к взрыву и были прекращены). Теперь все только с гальванической развязкой!

В результате от прототипа в этом корпусе отказались, хотя он был красивый и закрывался эстетичной лицевой панелью. Отказались в первую очередь из-за высокой стоимости донора, также датчик света не видел света. А свет — это тоже один из основных индикаторов использования темных комнат, окон в туалетах новостроек почти не делают, так как это очень укромное место.

Решили сделать все тоже самое в более бюджетном корпусе, пример прототипа №2 ниже.

Прототип №2 работал хорошо и стоимость донора устраивала. Было проведено апробирование работы у тестеров.

В целом все устроило, но некоторым не понравился уровень шума крыльчатки вентилятора, еще появились пожелания по дизайну устройства. Лично Я был удивлен замечаниям по дизайну и откровенно расстроен уровнем шума…

Прототип №2 имеет следующие фичи:

• режим работы по датчикам как по отдельности, так и совместно: качество воздуха (VOC+eCO2), температура влажность, освещенность,
• ручные настройки работы по любому из датчиков, так и просто работа с постоянной скоростью,
• настройка режимов работы от смартфона через приложение.

Короткий обзор, прототипа 2.

Подведя итог работы и всех пожеланий по устранению ошибок сделали третий прототип, который уже имеет хорошую крыльчатку, тихую в работе, ниже представлены два прототипа и образец, к которому пришли, эволюция отражена слева на право.

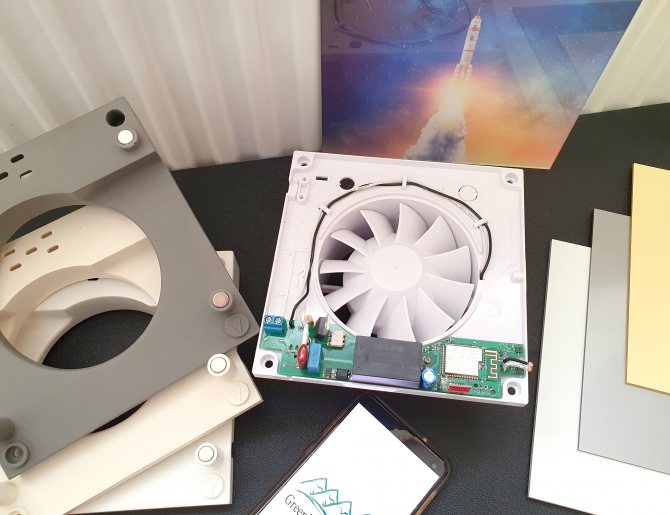

Сейчас вентилятор состоит из 4–х частей: базы с вентилятором, электронной платы управления с блютузом для подключения к смартфону (пока Андройд), крышки вентилятора, которую делаем индивидуально и лицевой панели. Лицевая панель крепится на магниты. Все датчики располагаются на плате с левой стороны, можно посмотреть на фото ниже.

Тестовую партию поставили через знакомых и старых клиентов, и сейчас тестируем рынок.

Узким местом прототипа №3 стал корпус, который приходится изготавливать по технологии мелкосерийного литья пластика. Пока решили изготавливать корпуса самостоятельно методом литья в силикон.

При этом пришлось набить много шишек и 60% крышек ушло в брак. Но теперь мы начали, что-то понимать в самой технологии литья в силикон, надеюсь, что это добавит к карме плюсиков.

Хорошо бы написать статью про литье в силикон. Так много рекламной информации, что поддавшись на красивые обещания, мы даже приобрели камеру дегазации, но для тестовых образцов вполне можно обойтись и без нее. Однако про такое обычно не пишут, боятся раскрывать секреты.

Следующие крышки хотим делать литьем на ТПА на алюминиевых прессформах, так как настоящие стальные это минимум 15 тыс. зеленых. На рынке не много фирм, которые работают с алюминиевыми прессформами и реальных отзывов не нашел. Если кто-то сталкивался с алюминиевыми пресс формами пишите в комментах, обсудим подробнее. В основном сталь и делают в Китае.

Итого на выходе мы имеем:

1. Вентилятор который умеет работать как по отдельности по каждому типу датчика: влажность, освещенность, качество воздуха, так и в режиме Смарт сразу по всем трем датчикам.
2. Удобный интерфейс для настройки режимов работы. Пока, что только для Андройда.
3. Красивый дизайн с панелями разного цвета (по запросу, можем и индивидуальную изготовить).
4. Тихую работу за счет качественной и хорошей крыльчатки.

Видеообзор с реальным устройством выглядит вот так

В текущей версии вентилятор имеет:

Ручные режимы работы для настройки работы по отдельным датчикам:

1. По скорости – выбираем нужную скорость

2. По влажности – работает по уставке влажности

3. По освещенности – работает по включению света

4. По качеству воздуха – выбираем в качестве уставки качество воздуха

Отдельно имеется режим Смарт (мы его так назвали).

Смарт работает по всем датчикам, по специальному алгоритму с индивидуальными настройками. В этом режиме вентилятор самостоятельно отслеживает среднюю влажность и включится в работу только при ее превышении. При этом довольно хорошо происходит отслеживание присутствия и деятельности человека, так как влажность, свет и воздух о многом говорят.

Вот пример-скрин программы с режимами работы.

Что хотим добавить в вентилятор.

Многие пользователи на тестах попросили сделать удаленное управление через интернет. Как вы считаете нужно или нет?

Я считаю, что этот вентилятор должен настраиваться один раз в жизни и вы должны про него забыть, он должен работать Сам! Но все любят иметь возможность контролировать и, поэтому хотят удаленно управление. Так как разработка устройства с возможностью подключения к интернету сложнее по причине серверной части и полноценного приложения, то в планах делать систему на WI-FI второй очередью.

Команда

Вопрос команды очень важен, так как от этого зависит успех любого проекта. Аутсорс и привлечение разработчиков на фрилансе довольно опасен для стартапа, так как сжигает много ресурсов финансовых, временных (приходится все переделывать по несколько раз, в добавок всегда нужно четкое ТЗ). Но сделать хорошее ТЗ на ранней стадии — это тоже отдельная задача, так как если ты разрабатываешь продукт сам, а не копируешь, то это итерационный путь. И за каждый шаг приходится платить. Поэтому было наделано много ошибок.

Самым правильным пунктом про команду будет мысль, что нужно искать единомышленников, без них сделать что-нибудь стоящее сложно.

Кто знает, как искать единомышленников — пишите. Мы ищем!

В итоге: для такого проекта понадобились скилы: схемотехника, программиста, разработчика ПО для смартфонов, конструктора и руководителя.

У нас запланирована серия устройств: автоматический вентилятор, приточное устройство, станция управления климатом, управление термостатами отопления от станции контроля климата.

Это большая работа и кому интересна тема климата и управления ими пишите в группу, всегда рады новым идеям.

Планы на будущее

Говорят, не нужно афишировать, а мы будем. Написав это здесь, мы будем стремится не опускать руки и двигаться по пунктам, не сбиваясь с ориентиров.

Итак:

1. Сделать вентилятор не только D100 мм, но и D120 мм.
2. Сделать вентилятор с WI-FI.
3. Довести до конца разработку приточного устройства для ограждающих конструкций, сейчас идут тесты. Устройство будет отвечать за приток воздуха, стоимость будет ниже чем у бризерорв и самое главное – у него на много более простой монтаж.

После выполнения этих пунктов хотим запустить умную станцию управления по датчику СО2. Эта станция должна управлять как вентиляцией, так и отоплением.

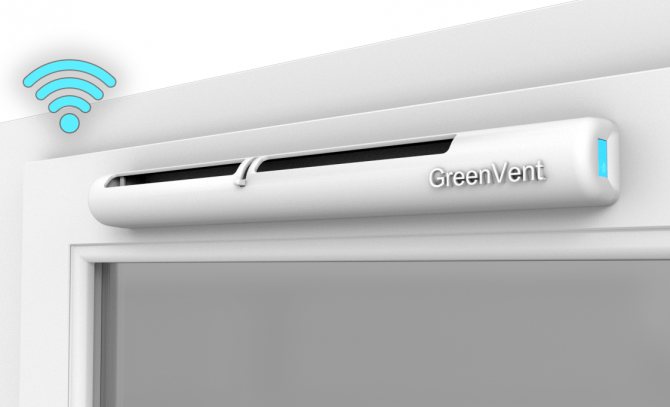

Следующая статья планируется про приточное устройство, которое представлено выше, сейчас идут его тесты и доработка. Так как суровая зима 2020/21 показала некоторые промахи в конструкции.

Кому интересна тема управления климатом пишите и присоединяйтесь к нам в группе в телеграмме GreenVent, мы рады и критике, и новым идеям.

Главное, что Вы не равнодушны!

USB-вентиляторы: особенности

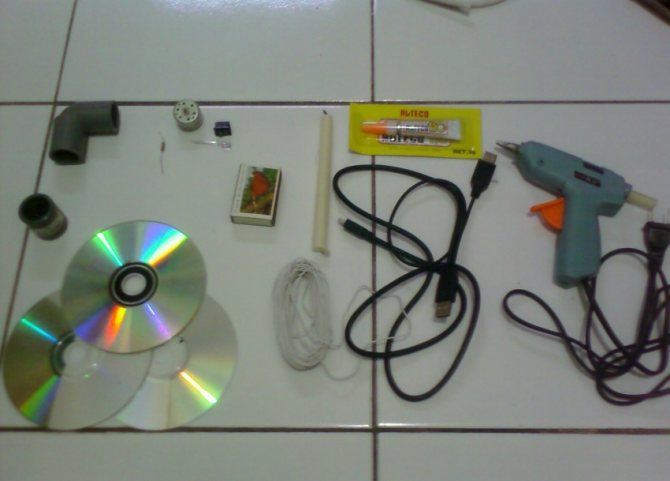

Такую модель будет сделать непросто. Это отличный вариант для индивидуального охлаждения при работе за компьютером. Такое устройство получается с достаточной мощностью, а также потребление энергии ненамного больше. Для устройства этой конструкции потребуется:

• пара компакт-дисков для компьютера;
• шнур с USB-вилкой;
• провода;

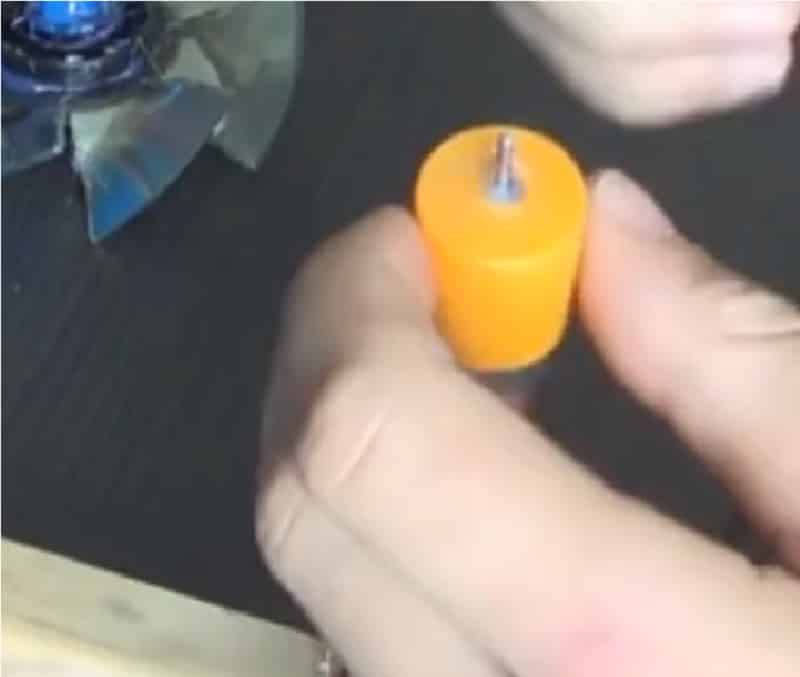

• старый моторчик, такие обычно устанавливают на детских игрушках;
• винная пробка;
• картон цилиндрической формы;
• клей и ножницы.

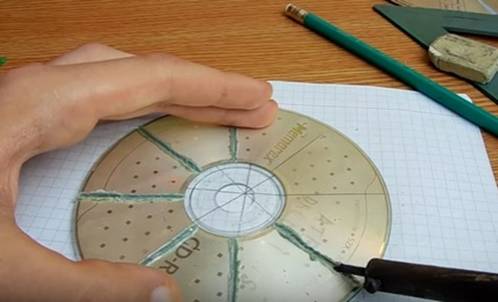

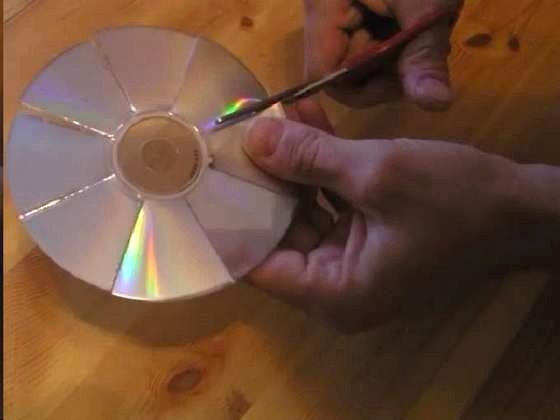

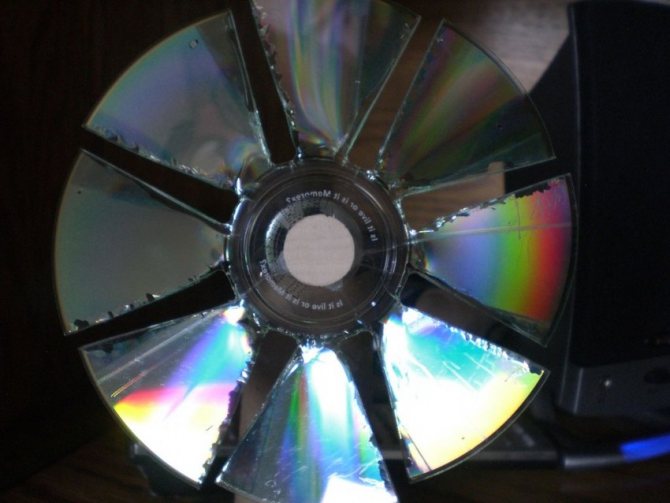

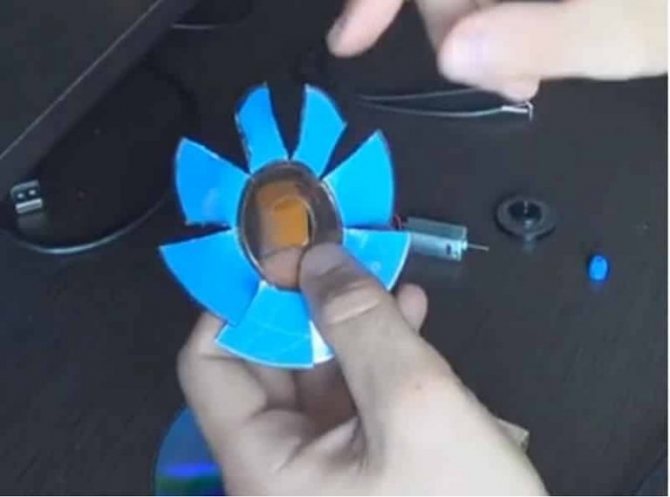

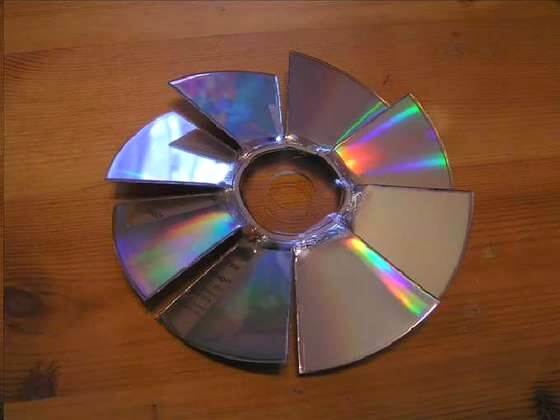

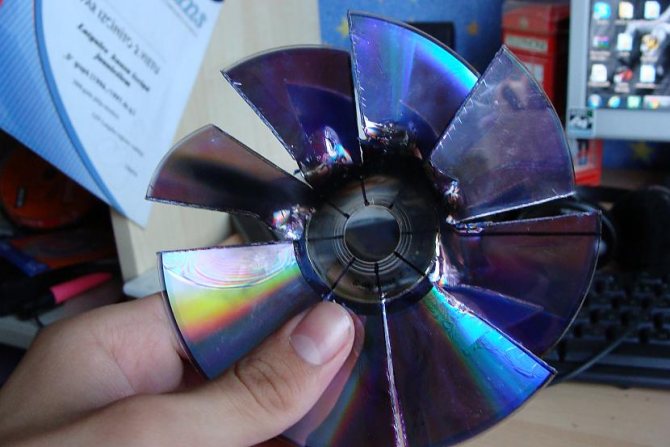

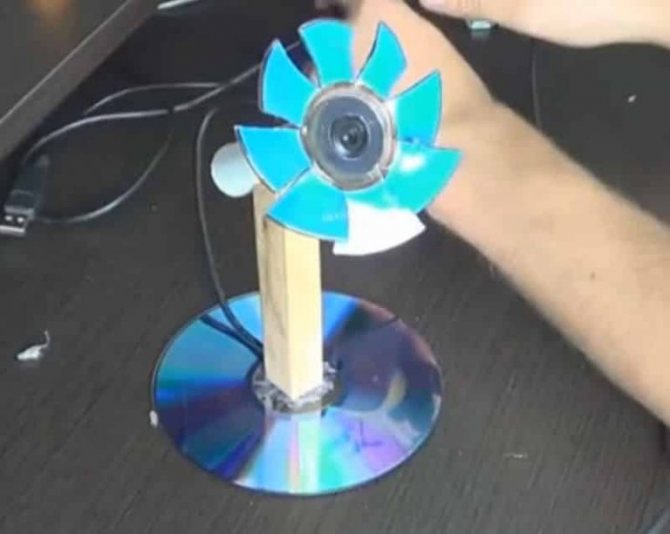

Первым делом диск разрезается на лопасти. От наличия лопастей зависит мощность потока воздуха, чем их больше, тем сильнее будет обдувать, но и сами сегменты не должны быть маленькими.

Разрезается только один диск, второй будет использоваться в качестве подставки.

Они должны быть повернуты в одну сторону. Когда диск с лопастями будет готов, в его центр вставляется пробка, и в ней проделывается отверстие.

Для того чтобы сделать провод пригодным к использованию, с одного конца USB-шнура снимается наружная обмотка, под которой находится 4 проводка. Парные можно отделить, подсоединить к моторчику и заизолировать.

Работая летом за компьютером, или просто на отдыхе иногда хочется слабого ветерка, «локальной» прохлады. Воздушный поток офисного кондиционера не создает того милого комфорта, получаемого от слабого и направленного дуновения, которое обеспечивает мини-вентилятор. Своими руками очень просто смастерить такое устройство.

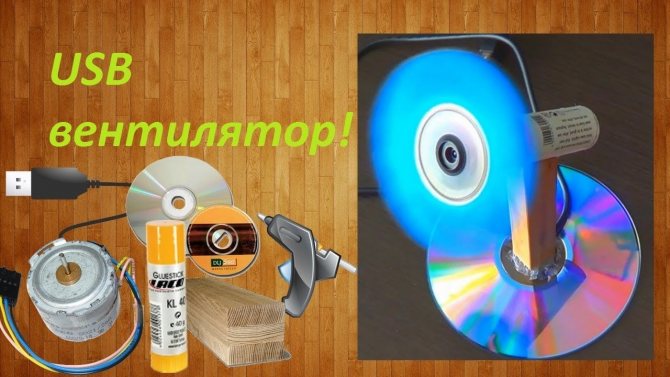

Делаем USB вентилятор в домашних условиях своими руками

Пришло лето, а значит жара, зной и вечный дефицит прохлады. Но эта проблема поправима, и довольно таки легко. Необходимо всего несколько деталей и немного свободного времени, чтобы самому своими руками облегчить себе жизнь, наполнить ее легкой прохладой, которую вы непременно получите, изготовив USB вентилятор дома. Конечно можно пойти и купить вентилятор в магазине, но как приятно будет сидеть возле того же компьютера, а на вас будет дуть легкий ветерок от созданного вами USB вентилятора. Да и созданная своими руками вещь, всегда радует не только глаз, но и себялюбие развивает.
Предлагаем посмотреть видеоролик самоделки — usb вентилятор:

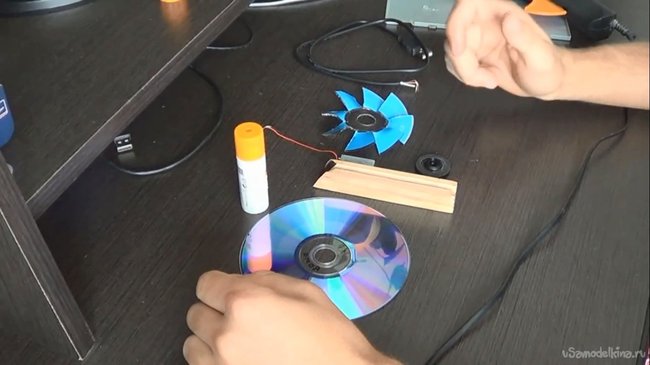

Инструменты для usb вентилятора:

— Обычный CD диск (не обязательно новый); — Тюбик от силиконового клея пустой; — Деревянный брусок; — Мини диск; — USB шнур; — Моторчик; — Держатель; — Переходник; — Клей пистолет силиконовый.

В тюбике необходимо проделать три отверстия, одно в крышке, и два по бокам. Отверстия легко сделать, воспользовавшись обычным гвоздем, который необходимо первоначально нагреть.

В деревянном бруске также необходимо сделать прорезь или углубление. Сделать это легко воспользовавшись наждаком.

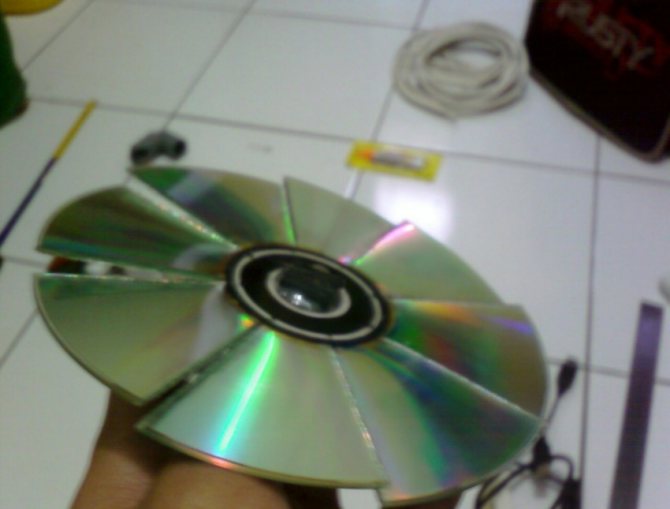

Мини диск легко превращается в пропеллер. Для этого его необходимо расчертить на равномерные лопасти, затем нагреть канцелярский нож и прорезать по заранее начерченным линиям. А после этого основание каждой лопасти нагреваем при помощи зажигалки и с помощью рук немного каждую лопасть выгибаем, чтобы получился пропеллер.

Моторчик, держатель и переходник берем из нерабочего сиди-дисковода.

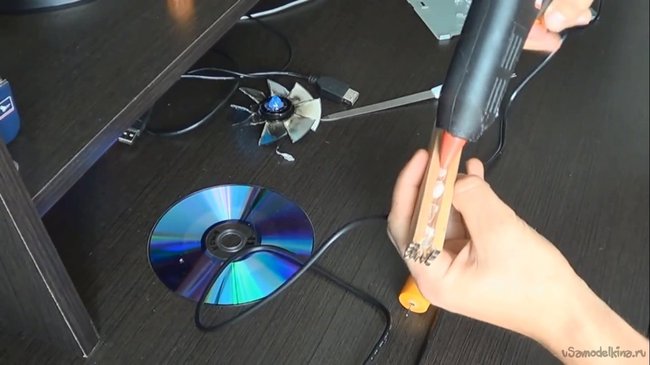

Теперь приступим к сборке USB вентилятора.

Клеевой пистолет нагреваем. Держатель по оси смазываем силиконовым клеем из клея-пистолета. На этот клей необходимо плотно посадить пропеллер. Со всех сторон прижать. Затем с другой стороны держателя капаем каплю клея и приклеиваем переходник. Ждем, пока клей хорошо высохнет. Обычно для этого необходимо всего пару минут.

Теперь берем тюбик от силиконового клея, снимаем крышку и смазываем внутри клеем силиконовым. И внутрь вставляем моторчик так, чтобы часть, которую будем подключать, торчала из отверстия, которое мы изначально сделали.

Затем USB шнур просовываем в боковое отверстие тюбика из-под клея и соединяем с моторчиком концы проводов.

В углубление в деревянном бруске необходимо залить силиконовый клей, и туда укладываем плотно провод от USB шнура, а сам тюбик с моторчиком внутри приклеиваем к основанию бруска. А с другой стороны бруска приклеиваем CD диск на силиконовый клей.

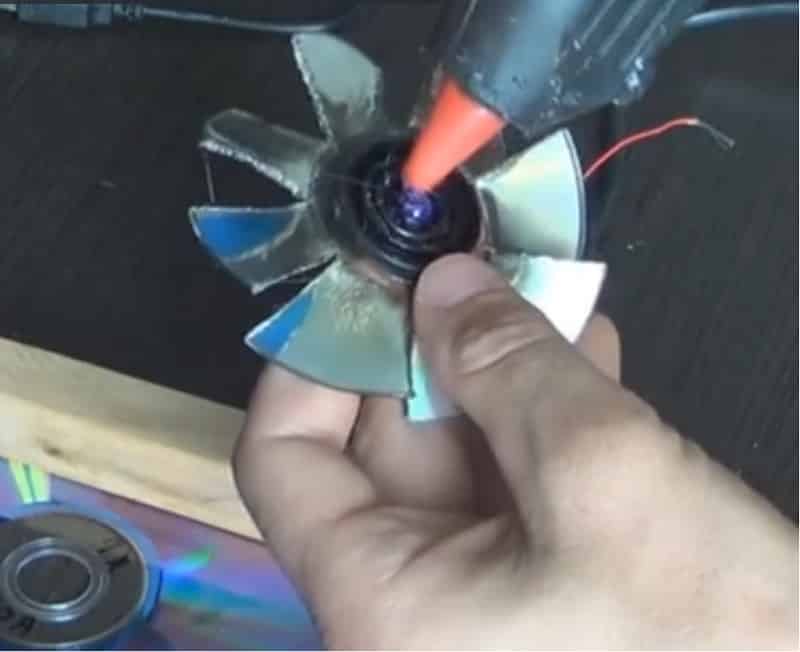

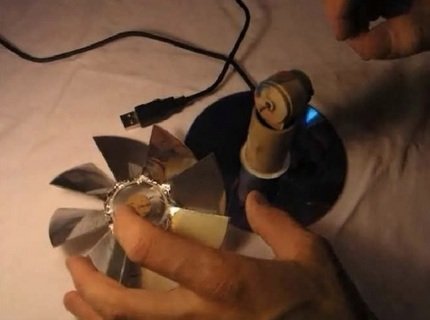

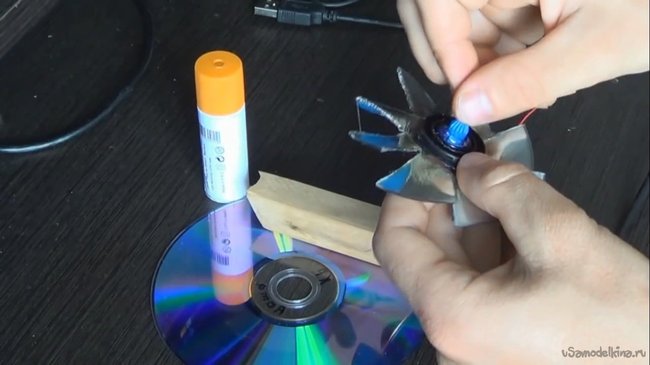

Теперь пропеллер необходимо со стороны приклеенного на него переходника, насадить на острый край моторчика, который торчит из дырочки в тюбике из-под клея.

И наконец, наш USB вентилятор можно включать в сеть и получить такую долгожданную прохладу.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Идея №1 – Используем кулер

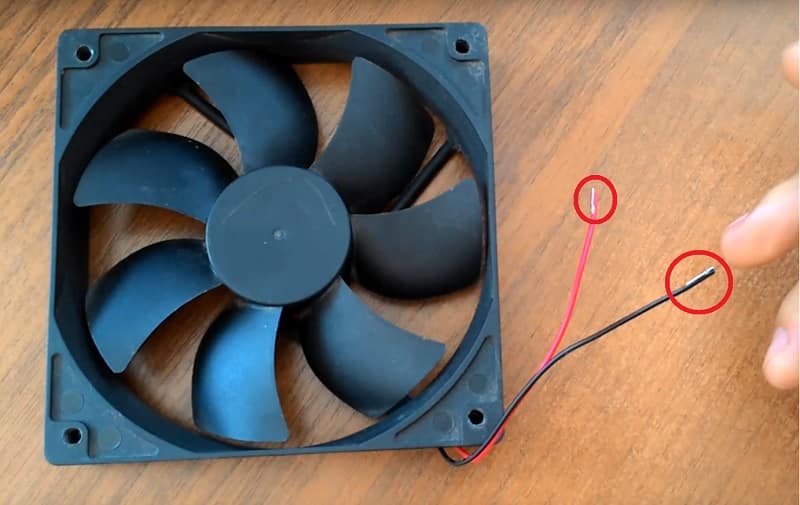

Для того чтобы собрать USB вентилятор из кулера потребуется, как правило, не более 15 минут. Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный. Зачищаете изоляцию на 10 мм и откладываете подготовленный элемент в сторону.

Далее нужно подготовить юсб провод. Отрезаете одну его половину и в месте среза счищаете изоляцию. Под ней Вы увидите четыре контакта, из которых необходимыми являются два: красный и черный. Их тоже зачищаете, при этом остальные два (как правило, зеленый и белый) лучше обрезать, чтобы не мешались под рукой.

Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно : красный с красным, черный с черным. После этого нужно тщательно заизолировать места соединения кабеля и сделать подставку. Что касается подставки, тут уже дело Вашей фантазии. Некоторые удачно применяют проволоку, некоторые очень интересно вырезают посадочное гнездо в картонной коробке.

В конце концов, самодельный мини вентилятор подключается к компьютеру, и Вы можете насладиться работой своего собственного электроприбора.

Идея с кулером

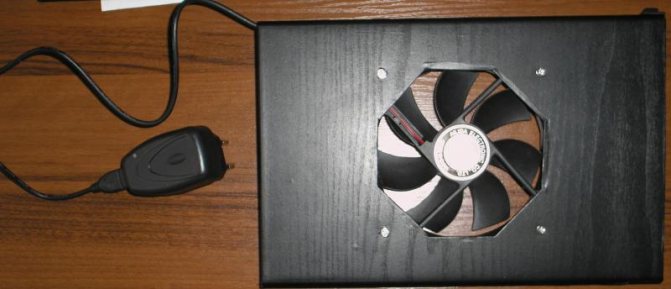

Способ №1 — подставка для ноутбука из старого кулера

Наиболее сложным моментом будет изготовление корпуса. В зависимости от веса устройства, вам понадобится соответствующий материал. К примеру, тонкий пластик может сломаться под весом тяжелого ноутбука, нетбук куда легче, поэтому для него подойдет и пластиковая подставка.

Весь процесс изготовления USB вентилятора не займет много времени и будет состоять из таких этапов:

• Приложите сам кулер к обратной стороне пластиковой или деревянной конструкции и отметьте карандашом или саморезом места крепления;
• Отступите от намеченных точек крепления и вырежьте отверстие для вентилятора при помощи ножа или электролобзика;
• При помощи саморезов или болтов прикрепите USB вентилятор к корпусу; Рис. 1: Прикрутите USB вентилятор
• Для обеспечения нормального размещения на столе, приклейте или прикрутите к подставке ножки (подойдут как четыре по углам, так и две сплошные по противоположным краям), их высота должна быть больше толщины USB вентилятора;
• От юсб шнура отрежьте ненужный конец, на его месте вы обнаружите четыре жилы, две из них вам понадобятся для питания, как правило, красного и черного цвета, а вторые две необходимо обрезать, чтобы не мешали; Рис. 2: из USB возьмите красный и черный провод
• Обрежьте изоляцию с краев красной и черной жилы, приблизительно на 10 – 20 мм;
• Если вывод кулера остался в виде клеммы, вставьте в него концы от юсб провода, в противном случае провода от вентилятора нужно зачистить, как и шнур;

• Для этого обрежьте провода питания двигателя и удалите с них крайнюю изоляцию на 10 – 20 мм, соедините с выводами шнура питания, спаяйте и заизолируйте.

Самодельный USB вентилятор готов к использованию в качестве охлаждающей подставки для вашего ноутбука. Обратите внимание, место сращивания проводов лучше спрятать под корпусом и приклеить при помощи изоленты или клея, чтобы провода не болтались от вибрации. Сам USB вентилятор может питаться как от разъема устройства, так и от розетки через переходник.

Определяемся с распиновкой кулера

Выбирая кулер, нужно обратить внимание на некоторые нюансы. Одним из них является распиновка (схема) контактов

Суть в том, что в компьютере для подключения кулера всегда предусмотрен 4-контактный разъем. А вот кулеры бывают:

• 2-контактные (2-pin);
• 3-пиновые;
• 4- pin.

Рассмотрим, как подключить кулер к блоку питания компьютера.

1. Основные два провода, которые есть в любой распиновке – это + (напряжение) и – (заземление). Недостаток двухпиновых кулеров – невозможность регулировать скорость оборотов вентилятора без дополнительного оборудования.
2. Теперь разберемся с тем, как подключить трехпиновый кулер.

Такие устройства, помимо основных резъемов, снабжены третьим, подающим сигнал о скорости вращения лопастей вентилятора на материнскую плату. В сравнении с 2- pin, за оборотами з-pin кулера можно следить и регулировать их с помощью ПО.

Для подключения таких кулеров нужно воспользоваться переходником или оставить незадействованными дополнительные разъемы.

1. Кулер с 4 проводами. Дополнительный провод подает сигнал на материнскую плату, которая, через него, может управлять оборотами вентилятора.
2. Довольно распространенный четырехпиновый коннектор Molex.

У него 2 разъема напряжения – 12 и 5 V – и два соответствующих заземления. Такие коннекторы дают возможность менять напряжение на кулере, тем самым регулировать обороты вентилятора. Если 12 V много, а 5 мало, можно подключиться к разъемам напряжения наоборот и получить на выходе 7 V.

Самодельный газовый обогреватель

Главное достоинство такой модели в том, что на ее изготовление требуется минимум деталей, которые всегда найдутся в хозяйстве любого умельца.

Подготовка материалов и комплектующих

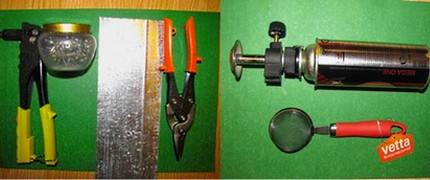

Чтобы сделать газовый обогреватель в гараж, необходимо заранее подготовить:

• горелку с клапаном;
• жестяной лист;
• ножницы по металлу;
• дрель с тонким сверлом;
• заклепки;
• клепочник.

Для изготовления решетки потребуется отрез мелкоячеистой металлической сетки. Отлично, если под рукой есть обычное проволочное сито от дуршлага, оно будет выполнять роль защитной решетки.

Цанговые баллоны удобны тем, что при их использовании можно сразу не расходовать все содержимое. Наличие перекрывающих клапанов позволяет использовать устройства многократно.

При желании обогревающую конструкцию можно сделать на основе не только одноразовых баллончиков, используемых для заправки зажигалок, но и задействованием небольшого заправленного баллона.

Вырезание заготовок и сборка конструкции

При изготовлении конструкции первым делом фиксируют обогреватель к горелке.

В направлении четырех сторон нанесенной на оцинковочный лист заготовки пририсовывают четыре прямоугольных ушка. Одно из ушек следует сделать в два раза длиннее остальных. По намеченному контуру вырезают заготовки, стараясь делать ровные, лишенные заусениц срезы.

Горелку с помощью болтов прикручивают к вырезанной жестяной заготовке. Расположенные по четырем сторонам заготовки ушки загибают в противоположную сторону и используют для фиксации ситечка.

Чтобы прикрепить вторую защитную сетку, берут еще один отрез листовой жести и вырезают из нее точно такой же по размеру круг. К заготовке пририсовывают удлиненные ушки, необходимые для крепления сетки.

Отступив от края круга в полсантиметра, просверливают вдоль окружности 10 сквозных отверстий. Из отреза мелкоячеистой металлической сетки вырезают полосу, длина которой соответствует диаметру вырезанной жестяной заготовки.

Загнутые ушки жестяных заготовок круглой формы фиксируют к противоположным сторонам сетчатой полосы с помощью клепочника и заклепок. В собранном виде должен получиться цилиндр с сетчатыми стенками и жестяными торцами.

На завершающем этапе остается только включить газовый водонагреватель и проверить его работоспособность. Тепла, производимого этим небольшим устройством, будет вполне достаточно на то, чтобы обогреть небольшую комнату или гараж.

Конструкция и виды тепловентиляторов

Чтобы предварительно оценить объем работ и подобрать необходимые для сборки материалы стоит ознакомиться с устройством тепловентилятора заводской сборки. Элементами, присутствующими в конструкции всех моделей, являются:

• Защитный корпус из пластика или металла.
• Электрический мотор.
• Крыльчатка с лопастями.
• Нагревательный элемент.
• Защитная решетка.
• Элементы регулировки и управления.

В зависимости от выбранной конструкции и предназначения устройства подбираются дополнительные комплектующие. Своими руками возможно изготовление практически всех видов электрических обогревателей. Для бытовых нужд производится тепловая мини пушка своими руками для прогрева и просушки помещения, электрокамин своими руками позволит воплотить собственные дизайнерские идеи и придать комнате атмосферу уюта, а канальный нагреватель воздуха встраивается в систему приточной вентиляции или кондиционирования.

Вентилятор из дисков

Если предыдущий вариант Вас не устраивает, и хочется чего-то более сложного, то рассмотрим самостоятельное создание вентилятора из компьютерных дисков:

1. Двигатель.

Т. к. мы не используем кулер, необходимо обзавестись каким-либо моторчиком, приводящим лопасти нашего будущего устройства в движение. По факту, можно использовать и мотор уже упомянутого кулера системы охлаждения, однако это слишком просто.

Вам следует найти или купить мотор с двигающейся определённой своей частью (например, торчащий железный стержень). Раз мы делаем вентилятор из дисков, то наличие подобного стержня будет наилучшим вариантом. Также прекрасно подойдут моторы из старого видеомагнитофона или плеера, ведь они раскручивают диски и кассеты – то что надо для вертящегося пропеллера в нашем вентиляторе.

Не стоит использовать двигатель из стиральной машины или даже прошлого вентилятора – они чрезвычайно сильны. Ввиду самостоятельного сбора конструкции она будет весьма хлипкой. Сильный мотор в первые же секунды разнесёт осколки лопастей по помещению и слетит с основания.

При наличии работающего мотора его необходимо скрепить проводами по ранее упомянутой форме.

1. Лопасти.

Имея на руках работающий двигатель, необходимо сконцентрироваться на дисках, являющихся основными комплектующими нашего вентилятора. Первым делом разрежьте один на 8 равных частей:

Чтобы не ошибиться во время процедуры, можно предварительно разметить диск карандашом. Лучше всего использовать паяльник (не будет острых краёв, так безопаснее), но подойдут и обычные ножницы.

После диск следует слегка нагреть зажигалкой, чтобы материал стал податливее, и выгнуть крылья на манеру лопастей, как у обычных вентиляторов:

Точно так можно поступить и с обычной пластмассовой бутылкой:

В центр нашего пропеллера нужно засунуть деревянную пробку от бутылки. Если размер великоват – её можно обстругать.

1. Остальные части.

В качестве центра, удерживающего всю конструкцию, можно использовать обычную втулку от рулона туалетной бумаги:

Её следует закрепить по центру второго диска, который выступит фундаментом для вентилятора. Сверху можно расположить половину второй втулки, как видно на фотографии, чтобы внутри неё находился мотор. На него и нужно повесить лопасти из диска/бутылки.

Вентилятор готов к работе. По желанию можно добавить элементы декора, чтобы устройство выглядело презентабельнее.

А увидеть наглядно, как такой вентилятор делают из бутылки, Вы можете в этом видео.

Как изготовить вентилятор: рекомендации

Чтобы выполнить вентилятор своими руками, необходимо приобрести модель кухонного или вентилятора для санузла, ту, которую монтируют к вытяжке. Коробка из-под него тоже пригодится, а также потребуются:

• ножницы;
• сетка;
• клей или скотч.

Схема монтажа вентилятора.

Конструкция будет питаться от сети, но расходуя мало электроэнергии. Для начала берется коробка, и в ней проделывается сквозное отверстие. Конструкция вентилятора для вытяжек цилиндрической формы, она же и будет основой для формы отверстия.

Впоследствии в это отверстие и будет установлен вентилятор. Отверстие вырезается меньшего диаметра, чем сама конструкция, для того чтобы она получилась более устойчивой и безопасной. С боковой части снизу коробки проделывается проем для вывода шнура. Для того чтобы вентилятор не болтался в коробке, в нее можно уложить картонные обрезки, а его закрепить изолентой. Для безопасности на переднюю часть, где находятся лопасти, устанавливается защитная сетка. Чем плотнее ячея в сетке, тем меньше вероятность попасть под лопасти. Изготовление самодельного вентилятора не требует больших затрат, а если коробку задекорировать, то можно получить дополнительный элемент интерьерного обустройства.

Ветродуй без двигателя

Как сделать мини-вентилятор в домашних условиях и при этом обойтись без мотора? Очень популярен вариант создания приборчика с использованием небольших неодимовых магнитов.

Берут кулер от компьютера и отделяют от его корпуса 4 трансформаторные катушки. Вместо медных обмоток нужно установить и закрепить столько же кусочков магнита. Обычно покупают неодимы в форме полудуг или извлекают их из негодного жесткого диска. Располагают магнитики точно в местах, откуда удалили трансформаторные обмотки, то есть по периметру рамки кулера.

Как только закреплен последний кусочек, мини-вентилятор начнет свое вращение. Используя технологию с постоянными магнитами, можно собрать практически вечный двигатель. Чтобы его остановить, убирают из цепи один из заменивших катушку кусочков неодима.

Поле магнитов должно быть по силе равным полю отсоединенных катушек, иначе пропеллер не сможет вращаться в постоянном устойчивом режиме. Полюса располагают по диагонали, чередуя плюс с минусом.

Что делать, если ни один из приведенных выше способов не подходит, если недостаточно времени или деталей для самодельного изготовления вентилятора? В таком случае придется воспользоваться обычным фабричным изделием.

Ветродуй без двигателя

Как сделать мини-вентилятор в домашних условиях и при этом обойтись без мотора? Очень популярен вариант создания приборчика с использованием небольших неодимовых магнитов.

Берут кулер от компьютера и отделяют от его корпуса 4 трансформаторные катушки. Вместо медных обмоток нужно установить и закрепить столько же кусочков магнита. Обычно покупают неодимы в форме полудуг или извлекают их из негодного жесткого диска. Располагают магнитики точно в местах, откуда удалили трансформаторные обмотки, то есть по периметру рамки кулера.

Как только закреплен последний кусочек, мини-вентилятор начнет свое вращение. Используя технологию с постоянными магнитами, можно собрать практически вечный двигатель. Чтобы его остановить, убирают из цепи один из заменивших катушку кусочков неодима.

Поле магнитов должно быть по силе равным полю отсоединенных катушек, иначе пропеллер не сможет вращаться в постоянном устойчивом режиме. Полюса располагают по диагонали, чередуя плюс с минусом.

Что делать, если ни один из приведенных выше способов не подходит, если недостаточно времени или деталей для самодельного изготовления вентилятора? В таком случае придется воспользоваться обычным фабричным изделием.

Необходимые материалы и оборудование

Чтобы сделать компактный и бесшумный вентилятор в домашних условиях потребуется:

• линейка, угольник, карандаш;
• паяльник;
• скотч, ножницы, канцелярский нож;
• мотор на 220 или 12 В;
• кабель с соответствующим штекером;
• термический клей;

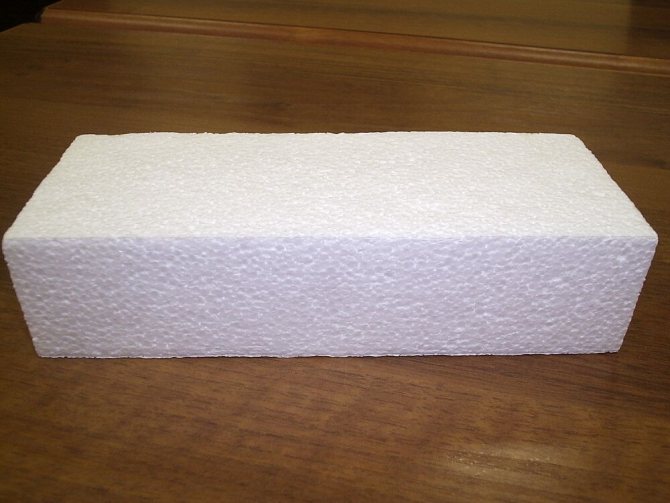

• пенопласт;
• CD диски;
• винная пробка из натурального материала;
• картонная гильза и коробка;
• изоляционная лента;
• строительный фен, свеча или зажигалка.

Чтобы работа была безопасной, следует выполнять ее в защитных очках и строительных перчатках. При обращении с паяльником должна быть организована хорошая вентиляция.

Идея №2 – Используем моторчик

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками. Мотор для такой самоделки стоит выбирать с рабочим напряжением примерно 5 Вольт, можно чуть больше. Если взять мотор на более низкое напряжение, то по цепи потечет слишком большой ток и мотор быстро выйдет из строя.

Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится изготовить крыльчатку (лопасти).

Чтобы ее сделать рекомендуем использовать обыкновенный CD-диск. Расчерчиваем его на 8 равных частей и аккуратно прорезаем хорошими ножницами, чуть не доходя до центра. Далее разогреваем диск (удобно это делать зажигалкой), и когда пластик станет эластичнее, выгибаем лопасти под равным углом (как показано на фото).

Если крыльчатку выгнуть недостаточно, то во время вращения диска воздушный поток создаваться не будет. Однако если переусердствовать, то самоделка так же будет работать плохо и нестабильно.

Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска нужно вставить обыкновенную, обрезанную до нужного размера, пробку от шампанского, которую необходимо насадить на вал мотора. Далее переходим к созданию подставки USB вентилятора для ноутбука.

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура юсб, как и в прошлом варианте, тщательно изолируем скрутку и переходим к испытаниям.

Если дома нет кондиционера и даже бытового вентилятора, а летний зной не дает нормально жить, можно включить свою смекалку и использовать старые запчасти от компьютера. Любой умелец может собрать вентилятор из кулера, благо, материалы для постройки всегда под рукой, и в каждом доме или офисе можно выудить из компьютерного хлама что-то полезное.

Способ № 2 — Изготовление настольного USB вентилятора

Для этой цели подойдет любой моторчик, питающийся от напряжения в 5 В. Наиболее распространенным вариантом являются двигатели от детских игрушек. Поэтому мы рассмотрим пример изготовления USB вентилятор из мотора от машинки.

Для изготовления произведите такие действия:

• Достаньте двигатель из игрушки и удалите с него все лишние детали. У вас должны остаться только сам моторчик со свободным валом и двумя выводами.
• Под электрический привод будущего USB вентилятора изготовьте корпус из любого подручного материала. Наиболее подходящими являются пластиковые флакончики от дезодорантов или йогурта, деревянные коробочки, также подойдем и обычный картон.
• Для питания USB вентилятора обрежьте шнур, как и в предыдущем случае. Оставьте и зачистьте от изоляции красный и черный провод. Рис. 4: обрежьте USB шнур
• Установите моторчик в пластиковый флакончик и выведете питающие провода через самодельные отверстия. После чего закрепите его в корпусе при помощи клея или пластилина.

• Соедините выводы электропривода и юсб шнура при помощи паяльника, а места пайки обмотайте изолентой. Рис. 6: Подключите двигатель к USB шнуру
• Изготовьте из лазерного диска лопасти для USB вентилятора. Для этого нагрейте лезвие канцелярского ножа и сделайте разрезы от края диска к центру, не разрезая до конца. Рис. 7: разрежьте CD диск
• Нагрейте каждую лопасть под открытым огнем газовой печки или зажигалки и немного поверните. Рис. 8: Нагрейте и согните лопасти

Ту же процедуру повторите со всеми лопастями, чтобы при вращении он мог нагнетать воздушный поток:

• В центр отверстия полученного диска вставьте пластиковую втулку, которая по диаметру может надеться на вал электропривода. Если ничего подходящего нет, можете отрезать сплошной кусок, в котором поделайте отверстие для вала.
• Закрепите эту втулку в отверстии диска при помощи силиконового герметика или термоусадочного клея. Хоть конструкция и не обладает большой массой, но проклеивать ее лучше по всей окружности. Но не усердствуйте с количеством клеящего вещества, так как двигатель не рассчитан на большую массу рабочего элемента.
• Установите крыльчатку USB вентилятора на вал. Для этого можно использовать тот же клей или герметик. Главное требование – надежно зафиксировать их, чтобы в процессе эксплуатации детали не распались.

• Изготовьте ножку для USB вентилятора. В качестве такой ножки можно взять еще одну пластмассовую бутылочку или деревянный брусок. Их основная задача не только выдерживать вес устройства, но и скрыть питающий провод. Рис. 10: изготовьте ножку для вентилятора
• Закрепите USB вентилятор с крыльчаткой на ножке при помощи клея или герметика. Второй конец ножки установите на подставку из старого компакт-диска и приклейте, в этом месте можете не экономить клеящее вещество. Так как важно добиться максимальной прочности. Рис. 11: закрепите вентилятор на ножке

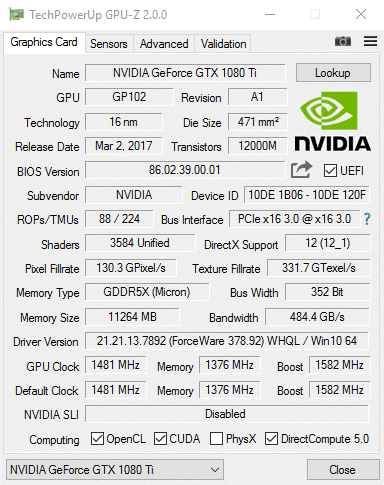

GPU-Z

Отдельное признание утилита заслужила за способность определять «поддельные» видеокарты, которые не отвечают заявленным в биосе характеристикам. Возле названия такой карточки вы заметите статус «», а вместо изображения вендора появится восклицательный знак.

Преимущества:

• полноценный отчет о характеристиках видеокарты и ее текущем состоянии;
• простая оболочка интерфейса;
• сохранение отчета в виде документа или скриншота;
• возможность отправки отчета о неполадках;
• большая база данных сайта для проверки своего адаптера и его сравнения с подобными картами;
• не требует оплаты.

Недостатки:

• интерфейс переведен на русский язык не полностью;
• нет встроенных стресс-тестов и тестов на производительность;

Вентилятор из кулера

Это самый простой способ, как сделать домашний вентилятор. Для изготовления нам понадобится кулер от старого компьютера. Эта деталь сама по себе уже работоспособна, нам останется лишь правильно соединить его с проводом.

Если будущий вентилятор будет находиться в непосредственной близости от компьютера, то в качестве провода подойдет стандартный USB провод. Ненужный край шнура с маленьким разъемом отрезаем и зачищаем провода. Точно также зачищаем провода у кулера.

Иногда в кулере и USB-шнуре бывают больше двух проводов, запомните, нам нужны черный и красный цвет двух проводов в одном и в другом элементе. Остальные нам не нужны.

После зачистки соединяем красный провод с красным, черный — с черным, соединения необходимо хорошенько заизолировать. После изоляции вентилятор уже вполне рабочий, осталось придумать ему оригинальную подставку на свой вкус и приклеить ее к кулеру. Все! Устройство готово!

Что понадобится для изготовления USB вентилятора?

Для этого вам понадобится любой ненужный электрический привод, наиболее актуальным является старый кулер. Так как он конструктивно уже имеет лопасти и питается номинальным напряжением в 5В, получаемым от USB разъема. Также на эту роль подойдет и моторчик от детской игрушки, который можно запитать от тех же 5В. Из двух этих устройств можно изготовить и систему принудительного охлаждения, и мини-вентилятор.

Помимо двигателя вам понадобятся:

• Канцелярский нож и электролобзик;
• Старый шнур с USB разъемом;
• Изолента, болты или саморезы, клей и приспособления для его использования;
• Паяльник с припоем;
• Фанера или пластик для корпуса;
• Лазерные диски для лопастей и подставки.

Аспекты конструирования вентилятора

Прежде чем приступить к конструированию, необходимо представить себе устройство изделия охлаждающего типа. По месту расположения они могут быть напольными, потолочными и настольными.

Как заводские, так и самодельные вентиляторы состоят из таких деталей:

• Пропеллер. Чем больше его диаметр, тем больший объем воздуха будет подаваться на объект.
• Электрический мотор. Может использоваться изделие, работающее от бытовой сети, адаптера, батареек или аккумуляторов. Производительность готового приспособления прямо пропорциональна мощности мотора.
• Подставка. Здесь нужно проявить фантазию и изобретательность. Подставка должна отвечать таким критериям, как безопасность, устойчивость и презентабельность.
• Провод. Для маленького моторчика подойдет любой кабель, оставшийся от сломавшихся часов, ламп и прочей мелкой бытовой техники. На проводе целесообразно установить выключатель, чтобы управлять прибором не вставая с места. Если планируется подключение USB, подойдет удлинитель, шнур от старой мыши или клавиатуры.

Исходным этапом для начала проектирования и конструирования является поиск мотора. Если в доме есть ненужные инструменты, игрушки и кухонные приборы, ими можно пожертвовать. В ход могут пойти двигатели от дрели, шуруповерта, отвертки, миксера, детской машины, триммера, электробритвы. Иногда в квартире можно найти сломанные кулеры от системных блоков или подставок под ноутбуки. Учитывая насыщенность современного жилья техникой, найти мотор не составит труда.

Оформление

Теперь нужно подумать над конструкцией блока вентиляторов, который вы сделали своими руками. Для того чтобы собрать все кулеры воедино, нужно определиться, в форме какой фигуры будет конструкция. Возможно, вам проще будет сложить их в виде квадрата или просто составить в ряд.

В любом случае, для этих целей понадобится клеевой пистолет, который обычно используют для изготовления изделий своими руками в кружках технического творчества или флористики. Можно проклеить с помощью него ребра кулеров в нужных местах и дать остыть. Но если у вас нет пистолета, а есть только проволока и изолента, то можно скрепить кулеры через отверстия для болтов с помощью проволоки, а края обмотать черной изолентой.

Итак, вы успели убедиться, что сделать простой обдув помещения своими руками – это просто и доступно даже человеку, далекому от технического творчества. Такие простые решения способны выручить в ситуации, когда нужно обеспечить прохладу в помещении в безветренную погоду, а обычный вентилятор либо сломался, либо его просто нет в доме. В этих случаях на помощь и приходит простая смекалка.

Итак, все, что Вам нужно подготовить это острый нож, изоленту, ненужный USB шнур и, собственно, исполнительный орган самоделки. Что касается последнего, то тут принято использовать один из двух вариантов: старый кулер от компьютера либо моторчик от машинки. Далее мы рассмотрим две инструкции, которые доходчиво объяснят, как сделать USB вентилятор в домашних условиях своими руками!

Сделать крыльчатку вентилятора

Вопрос, из чего сделать вентилятор, не решен, умолчи авторы о крыльчатке. Перво-наперво холодильник! Компрессор обдувается крыльчаткой. Будете доставать мотор, снимите. Пригодится. Что касается стиральной машины, барабан пустите на авиационный пропеллер. Пластиковый бак годится сделать корпус. Места сгиба грейте строительным феном.

Осмотрите блендер, снабдите ненужным лазерным диском, получившим форму крыльчатки. Сделать вентилятор самостоятельно можно, воспользовавшись подручными материалами. Не требуется большая мощность, нет смысла слишком усердствовать, оттачивая детали. Верим, читатели знают, как сделать вентилятор своими руками.

CPU-Z

Программу CPU-Z можно смело назвать самым популярным в мире анализатором систем на базе Windows. Он дает исчерпывающую информацию о процессоре, оперативной памяти и ее подсистеме, и графическом адаптере. CPU-Z полностью бесплатна и совместима со всеми существующими на сегодня версиями Windows.
ЦПУ-Зет выгодно выделяется среди конкурентов двумя качествами: большой глубиной анализа компьютера и простотой оболочки. С ее помощью вы узнаете о таких параметрах вашего процессора как тип и техпроцесс чипа, его тепловыделение, напряжение ядра, ревизия и степпинг, а также уровень и емкость кэша. Такой же подробный отчет доступен для ОЗУ и чипсета материнской платы. Эти данные незаменимы как для энтузиастов-оверклокеров, так и для рядовых пользователей, увлекающихся модернизацией и настройкой своего компьютера. Однако информация о видеосистеме тут подана в сжатой форме, а винчестер не затрагивается вовсе.

Кроме сухой текстовой выкладки в CPU-Z можно проводить простые стресс-тесты системы для проверки ее стабильности под нагрузкой. Отчеты о проведенных испытаниях и о состоянии ПК сохраняются в виде документа TXT и HTML.

Внешний вид утилиты крайне прост и не менялся с начала ее разработки. Перемещение по пунктам производится через вкладки верней панели. Существует также портативная версия для запуска из флэшки или другого носителя.

Преимущества:

• максимальная информативность о ЦП, ОЗУ и чипсете;
• работает на компьютере с любой версией Windows;
• нетребовательна к ресурсам;
• имеет простейший интерфейс (в том числе на русском языке);
• сохраняет отчеты в текстовой форме;
• бесплатное ПО.

Недостатки:

• не выводит информацию о состоянии жесткого диска;
• скудный отчет о видеокарте.
• Не показывает температуру компонентов системы.

Как сделать вентилятор из обычного электромоторчика

Наверное, самый простой и быстрый способ обзавестись собственноручно собранным вентилятором-самоделкой, это найти обычный моторчик, который чаще всего встречается в игрушках.

Стандартный электромоторчик из игрушки

Заказать такую вещицу не составляет труда. Тем более, сегодня, не останавливаясь ни на минуту, курсируют караваны разных безделушек из Поднебесной. А если нет – то достаточно купить недорогую игрушечную машинку и снять с нее моторчик.

Но ждать невозможного от такого устройства точно не стоит. Скорее, оно сможет лишь несильно гонять воздух. Но для настольной модели вполне сойдет. У него получится обдувать лицо сидящего за компьютером.

Для такого вентилятора можно использовать абсолютно все, что угодно. Основными частями будут:

• лопасти;
• мотор;
• кнопка включения/выключения;
• подставка;
• система питания.

В остальном, предел идеи будет заключаться только в границах фантазии.

После того, как мотор будет готов к использованию, есть смысл позаботиться о питании. Это могут быть батарейки, как и в игрушке, для которой моторчик предназначался. Но, определенно, такая энергия не прослужит долго. Однако есть и плюс – устройство сохранит компактность и мобильность.

Второй вариант – это питание от сети. Но в этом случае нужно не перестараться. Прямое подключение через вилку – верный путь к тому, чтобы моторчик сгорел. Так что не стоит экспериментировать, стараясь раскрутить двигатель до больших оборотов. На игрушках электромоторчики рассчитаны обычно на 3-4,5 Вольта, а желание дать большее вращение за счет мощных источников энергии, во-первых, быстро посадит источник (если это батарейка), во-вторых, серьезно снизит ресурс вентилятора вплоть до поломки. Двигатель начнет греться, могут оплавиться щетки.

Но вот современные зарядные устройства преобразуют напряжение в сети, снижая его до заданных параметров. Можно найти блок питания, в том числе в продаже, который подойдет для моторчика идеально.

Для создания лопастей уже можно взять любой материал. Главное, чтобы он был легкий. Из-за слабости моторчика, чем меньше будут весить лопасти, тем быстрее будут вращения, а, значит, и КПД работы.

• Самый простой вариант – взять пробку от обычной пластиковой бутылки, которая послужит креплением лопастей. В бутылке проделать отверстие по размеру вращающейся оси электродвигателя.
• Лопасти можно сделать из обычного CD-диска. В центре прожигается отверстие по размеру пробки от бутылки. Окружность диска делится на 8 секторов. Они разрезаются на некоторое расстояние, но не до центра. После диск нужно нагреть огнем, чтобы легко загнуть лопасти. Для этого подойдет зажигалка.

Создание лопастей на CD-диске

• Присоединить диск к пробке можно клеем. Второй вариант – когда будет прожигаться отверстие посередине для пробки – сразу соединить конструкцию. Оплавленный пластик затвердеет и будет прочно держаться.
• После всего этого конструкция соединяется между собой. Для подставки подойдет проволока. Это, пожалуй, самый простой вариант. Да и для такого легкого устройства лучше не придумаешь. Загнуть остов можно таким образом, чтобы незаметно спрятать туда батарейки. Или аккуратно пустить провод блока питания, идущие к моторчику.
• Цепь не должна быть всегда замкнутой, если использовать батарейки, поэтому на корпусе нужно закрепить кнопку. Она стоит недорого. Можно использовать ее с игрушки, с которой снимался моторчик.

Еще один вариант устройства пропеллера – использование бумаги, только плотной. Способ даже проще, но менее практичный.

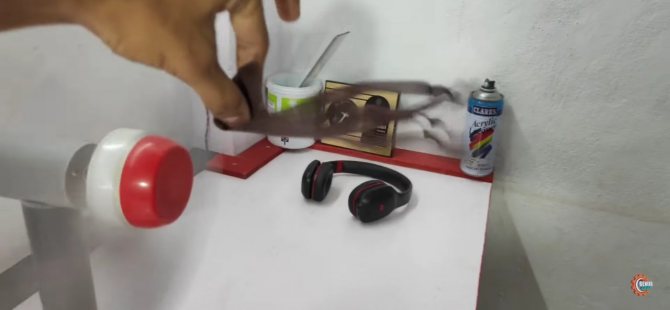

Вентилятор на основе пластиковой бутылки

Чего только не делают наши умельцы из пластиковых бутылок! Настало время сказать, что и вентилятор из них тоже получается очень даже неплохой. Возможно, он и не проветрит всю вашу комнату, но тому, кто вынужден работать за компьютером, поможет точно.

Предлагаем два варианта создания такой модели вентилятора.

Вариант #1 — модель из жесткого пластика

Для выполнения работы нам понадобятся:

• пластиковая бутылка ёмкостью 1,5 литра;
• моторчик от старой игрушки;
• небольшой выключатель;
• батарейка «Duracell»;
• маркер;
• ножницы;
• свечка;
• молоток и гвоздь;
• пенопласт;
• термоклеевой пистолет.

Итак, берём обыкновенную пластиковую бутылку на 1,5 литра с пробкой. На уровне линии этикетки отрезаем её верхнюю часть. Именно она-то нам и понадобится для изготовления пропеллера. Делим поверхность пластиковой заготовки на шесть частей.

Стараемся разметить её так, чтобы у нас получились равные сектора: от этого зависит качество работы будущего прибора.

Разрезаем заготовку по разметке почти до горлышка. Отгибаем лопасти будущего пропеллера и отрезаем каждую вторую из них. У нас осталась заготовка с тремя равноудаленными друг от друга лопастями. Края каждой из лопастей необходимо закруглить. Делаем это аккуратно.

Для удаления тех частей лопастей, которые находятся ближе к горлышку заготовки лучше использовать хозяйственный нож; не забывайте закруглить края лопастей

Теперь нам нужна будет небольшая свечка. Зажигаем её. Нагреваем на ней каждую лопасть у основания, чтобы повернуть её в нужном для нас направлении. Все лопасти должны быть повернуты в одном направлении. Снимаем крышку с заготовки и в самом её центре пробиваем отверстие с помощью гвоздя и молотка.

Насаживаем пробку на шток небольшого моторчика. Такие моторчики могут оставаться от старых детских игрушек. Как правило, достать их не составляет труда. Закрепляем пробку с помощью клея.

Теперь нужно сделать основание, на котором и будет держаться мотор. Для этой цели берём, например, кусок пенопласта. Закрепляем на нем прямоугольник, который тоже можно вырезать из пенопластовой упаковки.

На верхней поверхности этого прямоугольника и будет зафиксирован наш мотор, к которому прикрепляется пропеллер. Для этого в пенопласте нужно сделать углубление, соответствующее параметрам мотора.

Для закрепления элементов изделия используют термоклей. В случае его отсутствия можно применять другие клеящие составы. Важно, чтобы само крепление было максимально надежным.

На пенопластовую подставку крепится небольшой выключатель и блок питания, роль которого играет прямоугольная батарейка «Duracell». Собираем простейшую цепь, стараясь сделать всё максимально аккуратно.

Нам осталось только навинтить пропеллер на пробку, зафиксированную на моторчике. Наш вентилятор полностью готов к работе.

Подставка из пенопласта, пожалуй, слишком мало весит, чтобы придать прибору необходимую устойчивость. Ведь при достаточном размахе лопастей он может получиться довольно мощным. Поэтому основание модели желательно утяжелить.

Вариант #2 — изделие из мягкого полимера

Подготовим заранее всё, что нам понадобится в ходе выполнения работы:

• две бутылки от лимонада «SevenUp»;
• электродвигатель 12 V DC;
• семь толстых трубочек для напитков;
• разъём для блока питания;
• сам блок питания;
• выключатель;
• ножницы и хозяйственный нож;
• маркер;
• термоклеевой пистолет;
• суперклей;
• пластиковые стяжки;
• кусачки;
• паяльник;
• изолента;
• CD диск.

Итак, есть и другой вариант сооружения самодельного вентилятора из пластиковой бутылки. Возьмем бутыль меньшей ёмкости, например, из-под лимонада «SevenUp».

Алгоритм разрезания лопастей будущего пропеллера такой же, как и в предыдущем варианте. Пластик у этой бутылки намного мягче, поэтому придать нужный наклон будущим лопастям можно, не прибегая к их нагреванию.

Отверстие в центре пробки следует проделать, используя для этой цели нагретое на огне шило или гвоздь. Электродвигатель 12 V DC, на валу которого будет закреплен пропеллер, можно взять из старых игрушек или ненужного в хозяйстве фена.

Фиксация крышки на вал выполняется с помощью термоклея. Легкий пропеллер прикручиваем к крышке сразу.

Рассказывая об этом варианте сооружения вентилятора, мы упомянули семь трубочек, но, если те трубочки, которые есть у вас, имеют меньший диаметр, их понадобится больше: нужно, чтобы они плотно входили в горлышко нижней заготовки

Самое интересное – сооружение подставки. Она получается не только устойчивой, но ещё и привлекательной. Для её создания понадобятся семь толстых трубочек для напитков. Необходимо склеить их между собой суперклеем. Получается довольно прочная и симпатичная стойка.

Для основания берут верхнюю часть пластиковой бутылки большего размера, чем та, из которой мы делали пропеллер. Стойку из трубочек проталкиваем в горлышко заготовки, примерно до середины её длины. Фиксируем стойку в этом положении с помощью суперклея, нанесенного на горлышко заготовки.

Теперь можно установить двигатель на стойку, зафиксировав его термоклеем. Тот факт, что сама стойка состоит из полых трубочек, помогает красиво спрятать провода. Мы просто пропускаем их через центральную трубочку. Так провода оказываются внутри основания прибора.

Чтобы дополнительно укрепить конструкцию, следует использовать пластиковые стяжки, которые приклеиваются термоклеем к стойке по бокам от моторчика так, чтобы замок стяжки был затянут над самим мотором, обеспечив его неподвижность. Лишний кончик крепления удаляют кусачками.

В пластиковой поверхности бутылки, которая служит основанием конструкции, прорезаются отверстия для разъёма блока питания и выключателя. Делать это лучше хозяйственным ножом.

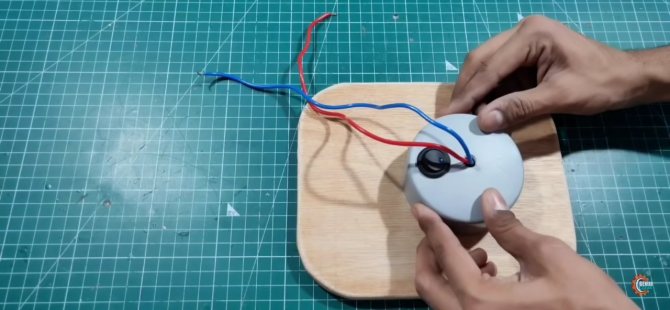

Подключаем разъём для блока питания и выключатель. Провода следует припаять и изолировать. Выключатель и разъём фиксируют к пластику термоклеем.

Чтобы утяжелить основания и сделать его более устойчивым, соорудим для него донышко из CD диска.

Для этого края пластиковой заготовки смазываем термоклеем и прижимаем к ней диск.

Подключение двигателя к блоку питания осуществляется через разъём, а сам прибор включается при помощи красной кнопки, расположенной слева

Теперь через разъём подключаем питание. В этом качестве можно использовать блок питания для светодиодных лент, который продаётся в магазинах электроприборов. Ну вот, и эта самоделка уже готова к работе.

Чтобы убедиться в том, что вы правильно поняли последовательность выполняемых работ, посмотрите видео в конце этой статьи.

FurMark

Фур Марк состоит из диалогового окна настроек и окна теста, в котором вращается сложный рендер объекта тороидальной формы (или по-народному — «волосатый бублик»). Перед запуском тестирования необходимо выбрать уровень графики и режим работы. Кроме разрешения и сглаживания пользователь может включить полноэкранный вместо оконного режима. Важным моментом стоит указание времени проведения теста, так как длительное нахождение видеоускорителя под стопроцентной нагрузкой может вывести устройство из строя.

После нажатия кнопки GPU stress test на экране появляется вращающийся объект, для прорисовки которого потребляется весь ресурс видеокарты. В верхней части показан график изменения температуры видеоядра. В зависимости от заданных параметров тест прекращается автоматически через определенное время или в ручном режиме пользователем.

Преимущества:

• проверка видеокарты под максимально допустимой нагрузкой на стабильность, производительность, энергопотребление;
• несколько режимов «прогона» теста;
• простой интерфейс без лишних элементов;
• в составе есть утилиты GPU-Z и GPU Shark;
• бесплатное ПО.

Недостатки:

• FurMark дает предельную нагрузку на видеоадаптер, что может привести к отвалу графического чипа, чипов памяти и другим «малоприятным» последствиям;
• интерфейс не русифицирован в официальной версии.
