Простая схема регулятора мощности

Самые первые устройства, задача которых была в контроле и регулировании мощности, были основаны на законе Ома. Это простейшие схемы, которые позволяли регулировать только один источник напряжения на одно устройство.

Закон Ома гласит, что мощность электричества равняется напрямую произведению тока в квадрате. Основанный прибор получил название реостат.

Реостат может подключаться как последовательно, также наискось, т. е противоположно. Путем изменения сопротивления получается регулировки мощности напряжения, все достаточно просто.

Как работает тиристор?

Тиристор – это управляемый полупроводниковый прибор, способный проводить ток в одном направлении. Слово «управляемый» употреблено неспроста, поскольку с его помощью, в отличие от диода, который тоже проводит ток только к одному полюсу, можно выбирать момент, когда тиристор начнет проводить ток. Тиристор имеет три вывода:

• Анод.
• Катод.
• Управляющий электрод.

Для того чтобы ток начал течь через тиристор, необходимо выполнить следующие условия: деталь должна стоять в цепи, находящейся под напряжением, на управляющий электрод должен быть подан кратковременный импульс. В отличие от транзистора, управление тиристором не требует удержания управляющего сигнала. На этом нюансы не заканчиваются: тиристор можно закрыть, лишь прервав ток в цепи, или сформировав обратное напряжение анод — катод. Это значит, что использование тиристора в цепях постоянного тока весьма специфично и часто неблагоразумно, а вот цепях переменного, например в таком приборе как тиристорный регулятор мощности, схема построена таким образом, что обеспечено условие для закрытия. Каждая из полуволн будет закрывать соответствующий тиристор.

Вам, скорее всего, не всё понятно? Не стоит отчаиваться — ниже будет подробно описан процесс работы готового устройства.

Особенности реостата

Когда ток поступает на реостат, он начинает разделять между устройством и самой нагрузкой. Если выбрана последовательная схема включения, то по контролем находятся напряжение и сила тока. При использовании параллельной схемы подключения под контролем находится разница потенциалов.

Сам реостат может быть совершенно разным.

• Угольным
• Жидкостным
• Металлическим
• Керамическим

При использовании реостата необходимо помнить о законах физики. Так электроэнергия, которая будет забираться, не может просто испариться. Реостат будет преобразовывать ее в тепло.

Это нужно учесть на тот случай, если планирует подавать на устройство большие значения. В случае с большой нагрузкой и выделением теплоты, нужно также учитывать необходимость отвода излишней теплоты.

В качестве системы охлаждения реостата можно использовать обдув, либо емкость с маслом, в которую помещается реостат. Оба варианта имеют как преимущества, так и недостатки.

Реостат достаточно интересное устройство, можно собрать схему регулятора мощности своими руками. Однако он имеет один достаточно значимый недостаток: не получится использовать маленькое устройство для пропуска через него больших значений электричества.

Как это работает?

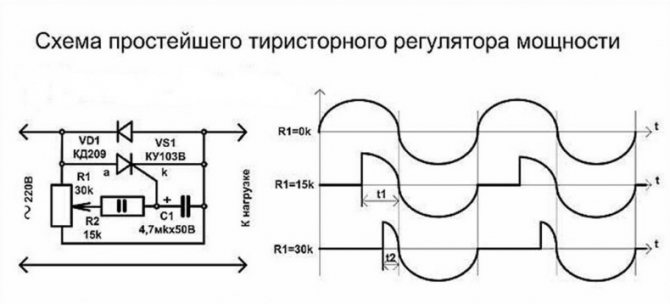

Описанная ниже информация справедлива для большинства схем. Буквенные обозначения будут браться в соответствии первой схемы тиристорного регулятора

Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, изменяет и мощность. Данный принцип заключается в том, что в нормальных условиях на нагрузку действует переменное напряжение бытовой сети, изменяющееся по синусоидальному закону. Выше, при описании принципа работы тиристора, было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной от синусоиды. Что это значит?

Если с помощью тиристора периодически подключать нагрузку в строго определенный момент, величина действующего напряжения будет ниже, поскольку часть напряжения (действующая величина, которая «попадёт» на нагрузку) будет меньше, чем сетевое. Данное явление проиллюстрировано на графике.

Заштрихованная область – это и есть область напряжения, которое оказалось под нагрузкой. Буквой «а» на горизонтальной оси обозначен момент открытия тиристора. Когда положительная полуволна закончится и начнется период с отрицательной полуволной, один из тиристоров закрывается, и в тот же момент открывается второй тиристор.

Современные устройства

С развитием полупроводниковой техники удалось существенно шагнуть от реостата к более технологичному оборудованию, который лишен недостатков своего предшественника. На сегодняшний день можно использовать радиоэлементы, коэффициент полезного действия которых от 80%, что очень много, в сравнение с тем же реостатом.

Использование таких элементов позволяет достаточно легко и просто применять современные устройства на сетях с напряжением в 220 В, что очень удобно. При этом современные устройства не требуют больших и сложных систем охлаждения, как это было раньше.

С изобретением микросхем интегрального типа фактически получилось сделать устройство по регулированию мощности максимально миниатюрным, и при этом повысить значение максимального напряжения, которое он может через себя пропустить.

Инструкция, как сделать регулятор мощности

Для изготовления регулятора мощности понадобятся:

• радиодетали в соответствии с применяемой схемой;
• печатная плата;
• корпус для будущего устройства;
• паяльник;
• пинцет;
• бокорезы;
• держатель для монтажной платы;
• игла;
• кисточка;
• хлористое железо для травления печатной платы;
• припой;
• канифоль или флюс.

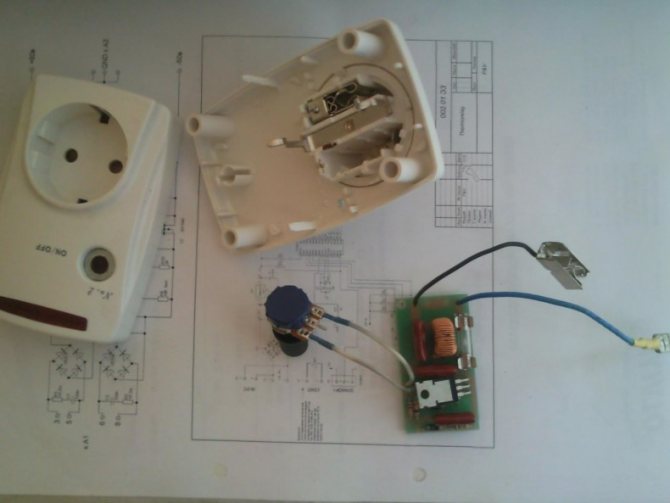

Корпус, в зависимости от фантазии конструктора можно склеить из пластика по размерам изделия, можно подобрать готовые корпуса от розеток, тройников или встроить устройство в инструмент, для которого делается регулятор.

Разновидности

Инструкция, как сделать регулятор мощности, будет зависеть от выбранного конкретного типа этого устройства. Рассмотрим, какие бывают разновидности прибора на сегодняшний день.

• Фазовый. Один из самых распространенных, применяется в лампах. Его задача состоит в том, чтобы управлять яркостью свечения ламп накаливания, либо галогенных.
• Симисторный регулятор мощности подразумевает собой устройство, которое регулирует мощность путем изменения количества полупериодов напряжения, именно они воздействуют на нагрузку.
• Тристорные. Не пользуются большой популярностью, однако в некоторых случаях может стать незаменимой вещью. Принцип работы завязан на определенной задержке включения тристорного ключа в систему на полупериоде тока.

Регулятор хода. Один из самых высокотехнологичных. Позволяет плавно изменить показатели напряжения, снижая или повышая электрическую мощность, которая подается на электродвигатель или еще куда-либо.

РЕГУЛИРОВКА МОЩНОСТИ

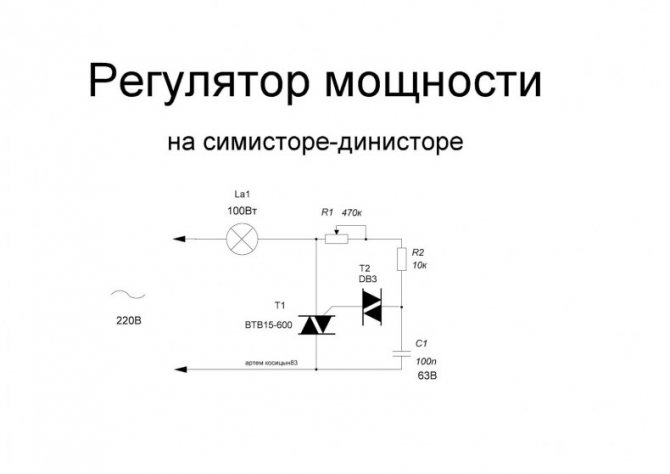

Чаще всего регуляторы мощности устройств делают на тринисторах, используя его в качестве выходного мощного ключа. Но тринистор в цепи переменного тока неудобен тем, что требует питания через выпрямительный мост, который при большой мощности нагрузки должен быть установлен на радиатор. В этом плане для ключевого элемента более удобен симистор. Основное отличие симистора – это возможность коммутации не только постоянного, но и переменного тока, который может протекать в любом направлении – как от анода к катоду, так и в противоположную сторону.

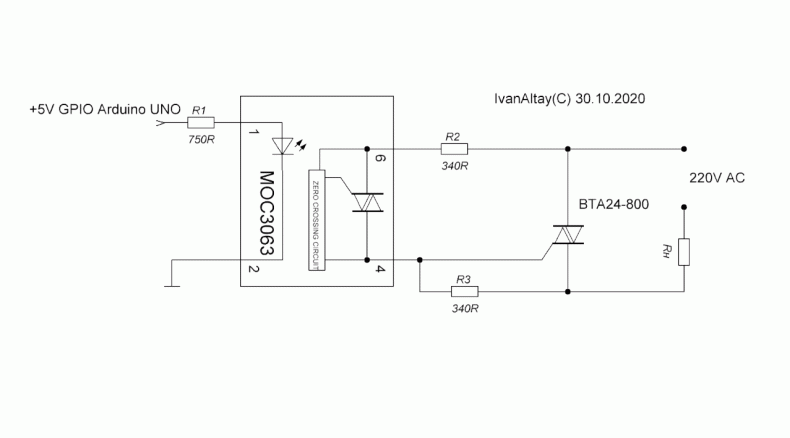

Для справки: симисторы при положительном напряжении на аноде могут включаться импульсами любой полярности, подаваемыми на управляющий электрод относительно катода, а при отрицательном напряжении на аноде – импульсами только отрицательной полярности. Управление симистором постоянным током требует большой мощности, а при импульсном управлении необходим формирователь, обеспечивающий короткие импульсы в момент прохождения сетевого напряжения через ноль, что снижает уровень помех по сравнению с регуляторами, в которых использован фазоимпульсный метод регулирования.

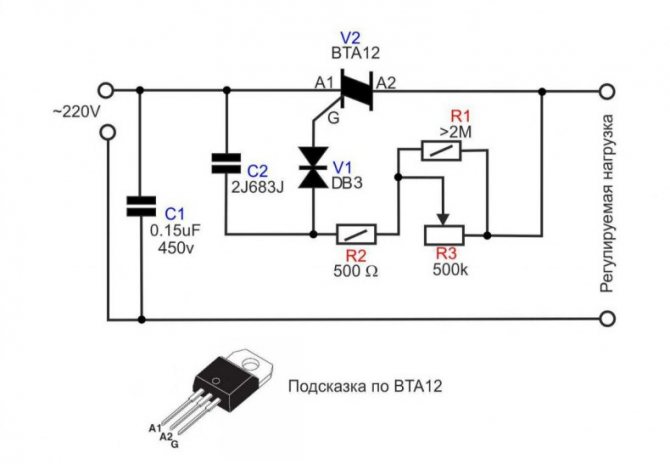

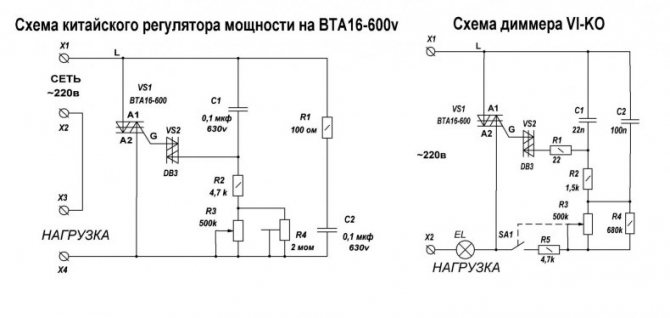

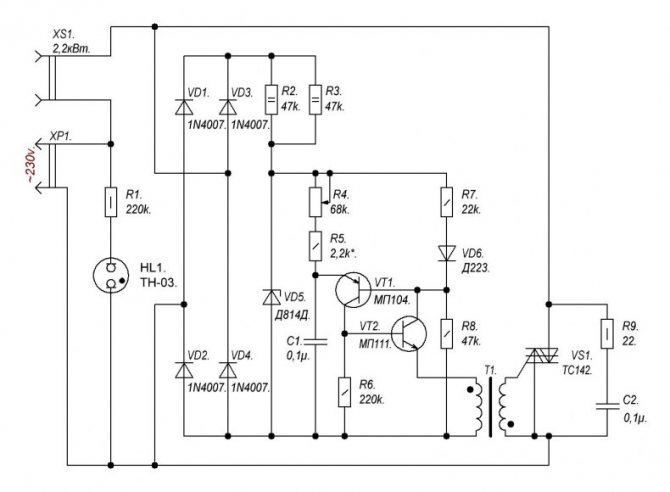

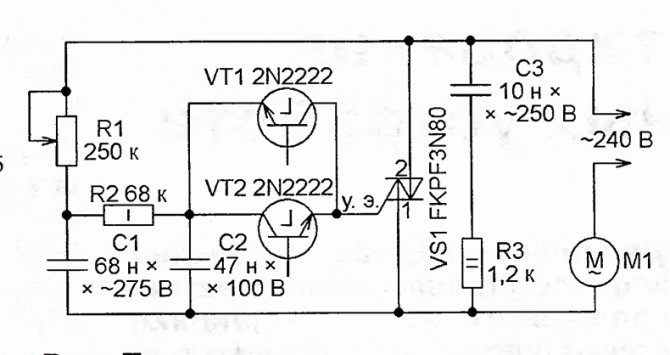

Устройство регулировки мощности содержит симистор, узел временной (фазовой) задержки, компенсирующую цепь и источник питания. Компенсирующая цепочка R8 C2 к напряжению стабилитрона VD3 добавляет величину напряжения, пропорциональную питающему напряжению. Эта сумма является межбазовым напряжением однопереходного транзистора КТ117. Уменьшение питающего напряжения снижает напряжение питания транзистора и вызывает уменьшение временной задержки. От известной схемы симисторного регулятора мощности на BT136-600 и динисторе DB-3, эта отличается стабилизацией управляющих импульсов и соответственно большей точностью и неизменностью выходного напряжения.

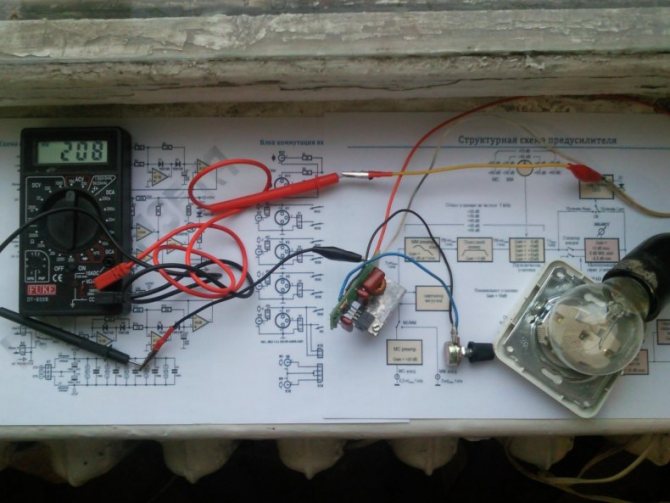

При наладке устройства регулировки мощности, надо включить его в сеть с нагрузкой через автотрансформатор, а параллельно нагрузке установить вольтметр. Меняя напряжение переменным резистором R8 на входе регулятора, добиваемся минимального напряжения на нагрузке. Трансформатор выполнен на сердечнике Ш5х6, первичная обмотка 40 витков, вторичная 50 витков ПЭЛ-0,2 – 0.3. В своём варианте устройства регулировки мощности поставил трансформатор на ферритовом кольце К20х10х6 с двумя одинаковыми обмотками по 40 витков – всё отлично заработало. Для визуального контроля напряжения (мощности) на нагрузке, поставил небольшой вольтметр переменного тока собранный из индикатора уровня записи бобинного советского магнитофона. Подключаем его естественно параллельно нагрузке. Светодиоды красного свечения показывают, что устройство регулировки мощности включено в сеть и выполняют подсветку шкалы.

К данному регулятору можно подключать активную нагрузку мощностью до двух киловатт – электроплиты, электрочайники, электрокамины, утюги и т. д., а при замене симистора на более мощный, например ТС132-50, до 10 кВт. Реальный пример использования: у соседа постоянно выбивают пробки автоматы на 16 А при эксплуатации электрочайника Тефаль 2 кВт. Замена их невозможна, так как проживает он не в своей квартире. Проблему решило данное устройство для регулировки, установленное на 80% мощности.

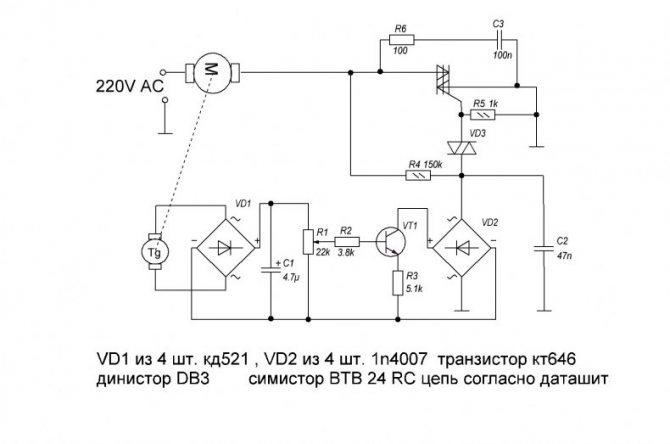

Полезные доработки: при работе с индуктивной нагрузкой, параллельно симистору регулятора мощности надо включить RC цепочку для ограничения скорости нарастания анодного напряжения. Любой симисторный регулятор является источником радиопомех, поэтому регулятор мощности желательно снабдить фильтром радиопомех. Фильтр радиопомех LC представляет собой обычный Г-фильтр с катушкой и конденсатором. В качестве дросселя L используется катушка из 100 витков провода, намотанного на ферритовый стержень диаметром 8 мм и длиной 50 мм. Диаметр провода 1 мм соответствует максимальной мощности нагрузки примерно 700 Вт. Предохранитель на номинальный ток нагрузки защищает симистор от короткого замыкания в нагрузке. При настройке соблюдайте меры безопасности, так как все элементы устройства для регулировки мощности гальванически связаны с сетью 220 В.

Вопросы и коментарии по схеме – на ФОРУМ

• БЕСТРАНСФОРМАТОРНЫЕ БП НА 5, 9, 12, 24 В
• ПОДБОР ИМПУЛЬСНОГО БП ПРИ ПОКУПКЕ
• ЗАЩИТА ОТ ПОВЫШЕННОГО НАПРЯЖЕНИЯ
• 3-30 В 5A БЛОК ПИТАНИЯ

Регулировка

Стоит понимать, что регулировка устройства не зависит от формы входного сигнала. По типу размещения устройства делятся на стационарные и мобильные.

• Различия очевидны, первый вид надежно прикреплен к какому-то определенному месту.
• Второй вариант наоборот, имеет возможность находиться в любом месте, где это будет удобно мастеру.

Устройство по регулированию напряжения в настоящее время представляет собой электросхему, благодаря ей становится возможным регулирование напряжения в том или ином здании, если все правильно подключить.

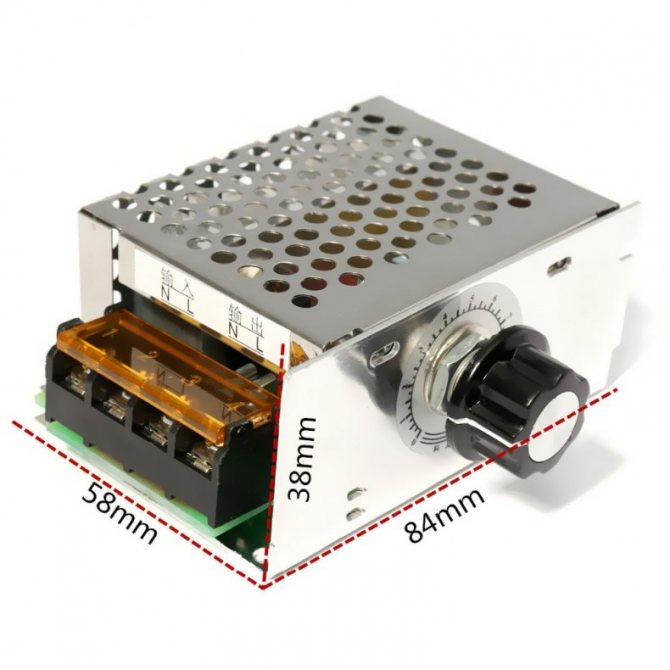

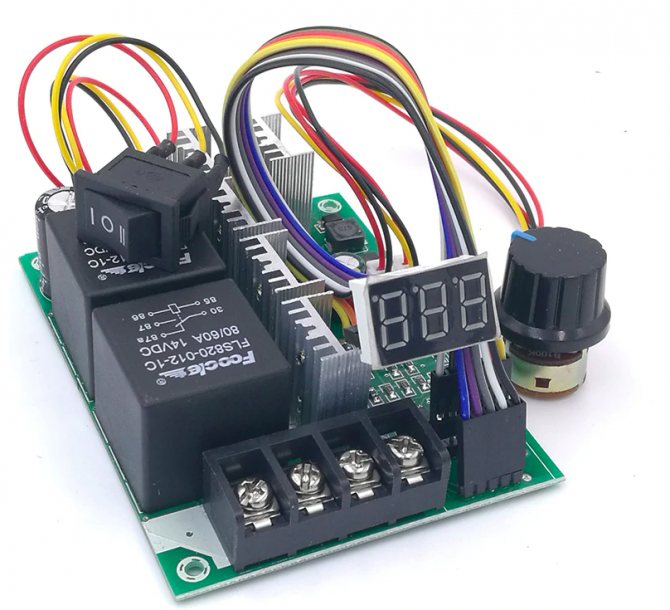

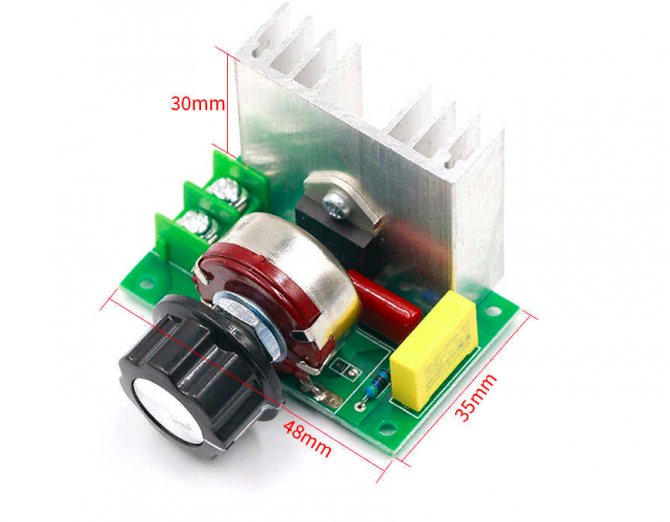

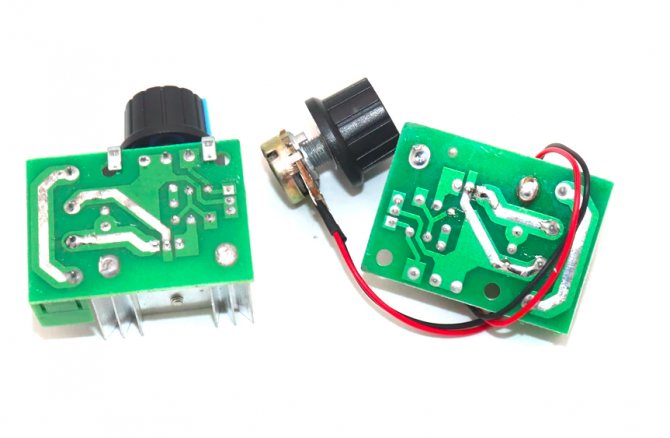

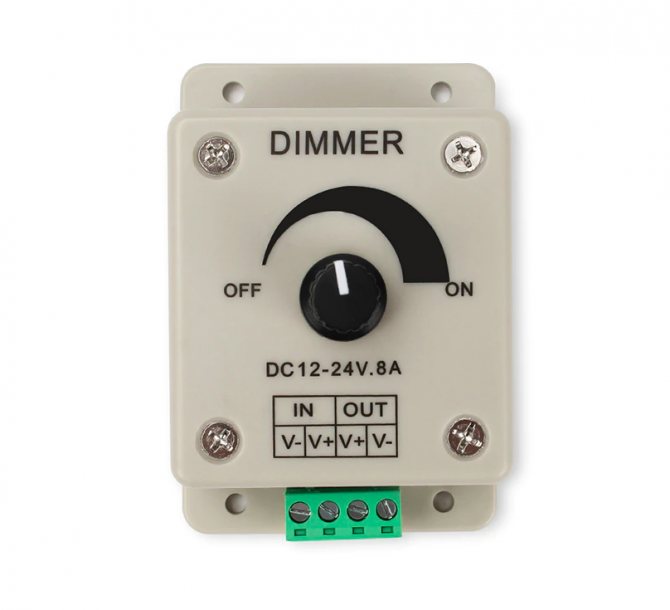

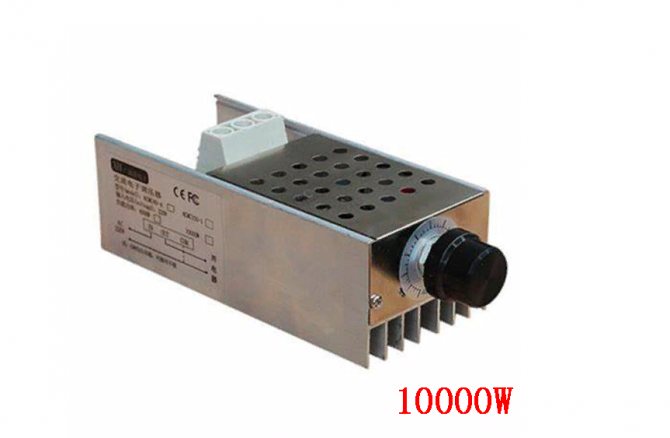

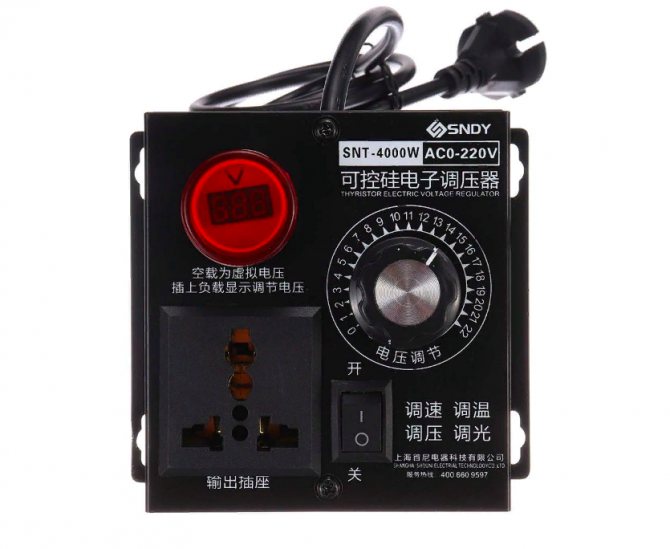

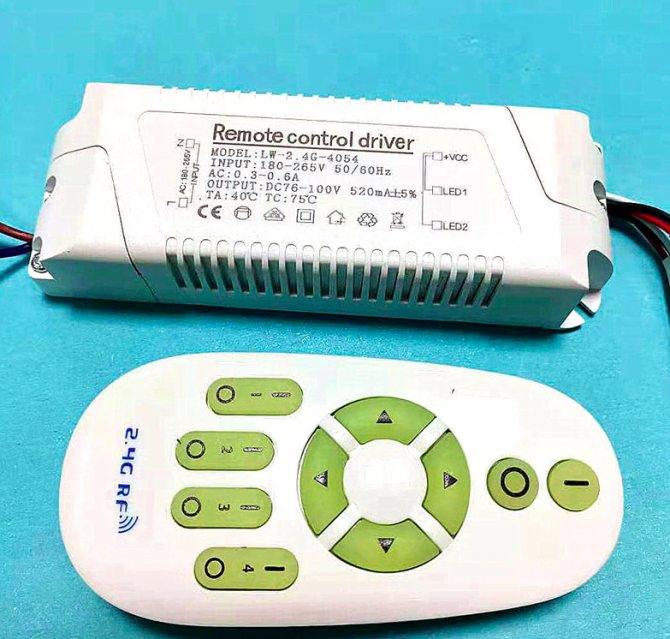

Рейтинг лучших регуляторов мощности с Алиэкспресс

А какой регулятор мощности бы вы выбрали или посоветовали?

Принять участие в опросе

Рекомендации

Если нет опыта и знаний о том, как обращаться с электрическими приборами, то лучше всего их не трогать. В случае неправильной проводки сеть может получить короткое замыкание, в результате чего этот прибор, а также несколько других, которые были подключены к сети — сгорели.

Использование услуг профессионалов значительно экономит время и финансовые средства, которые вполне все равно пришлась бы потратить на мастера, если все делал сам. В процессе работы можно расспрашивать профессионала о проводимых манипуляциях.

Он подробно расскажет что и каким образом нужно подключать и соединять. Поделится советами и рекомендациями, проведет практический урок с устройствами.

Напряжение на тиристоре

Для начала разберёмся, чем отличается тиристор от симистора. Тиристор содержит в себе 3 p-n перехода, а симистор – 5 p-n переходов. Не углубляясь в детали, если говорить простым языком, симистор обладает проводимостью в обоих направлениях, а тиристор – только в одном. Графические обозначения элементов показаны на рисунке. Из графики это хорошо видно.

Принцип работы абсолютно такой же. На чём и построена регулировка по мощности в любой схеме. Рассмотрим несколько схем регулятора на тиристорах. Первая простейшая схема, которая в основе повторяет схему на симисторе, описанную выше. Вторая и третья – с применением логики, схемы, которые более качественно гасят помехи, создаваемые в сети переключением тиристоров.

Простая схема

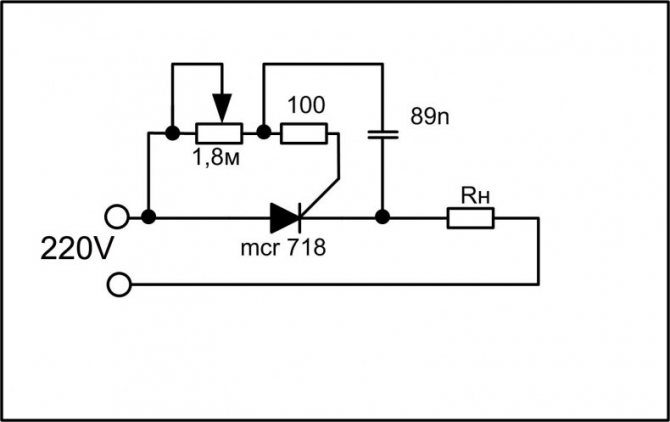

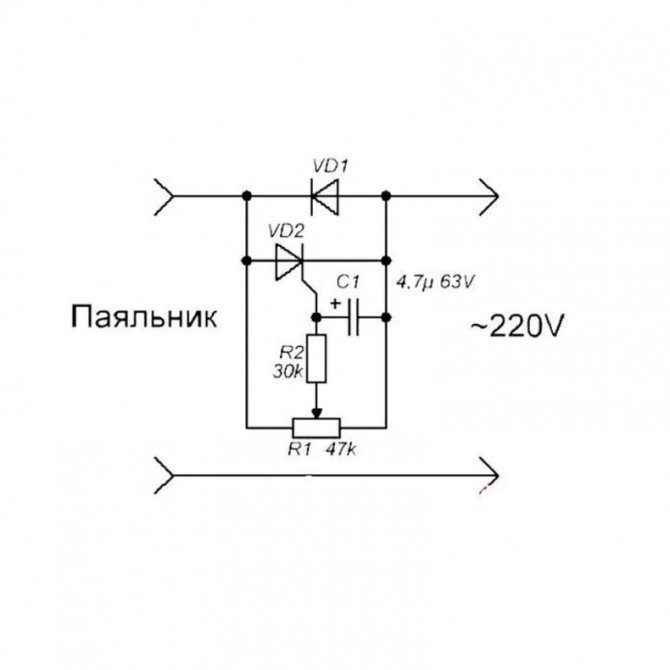

Простая схема фазового регулирования на тиристоре представлена ниже.

Единственное её отличие от схемы на симисторе – это то, что регулировка происходит только положительной полуволны сетевого напряжения. Времязадающая RC-цепь путём регулирования величины сопротивления потенциометра регулирует величину отпирания, тем самым задавая выходную мощность, поступающую на нагрузку. На осциллограмме это выглядит следующим образом.

Из осциллограммы видно, что регулировка мощности идёт путём ограничения напряжения поступающего на нагрузку. Образно говоря, регулировка заключается в ограничении поступления сетевого напряжения на выход. Регулируя время заряда конденсатора путём изменения переменного сопротивления (потенциометра). Чем выше сопротивление, тем дольше происходит заряд конденсатора и тем меньше мощности будет передано на нагрузку. Физика процесса подробно описана в предыдущей схеме. В этом случае она ничем особым не отличается.

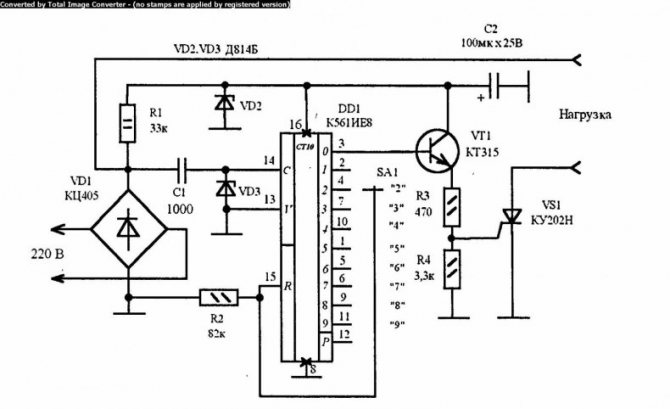

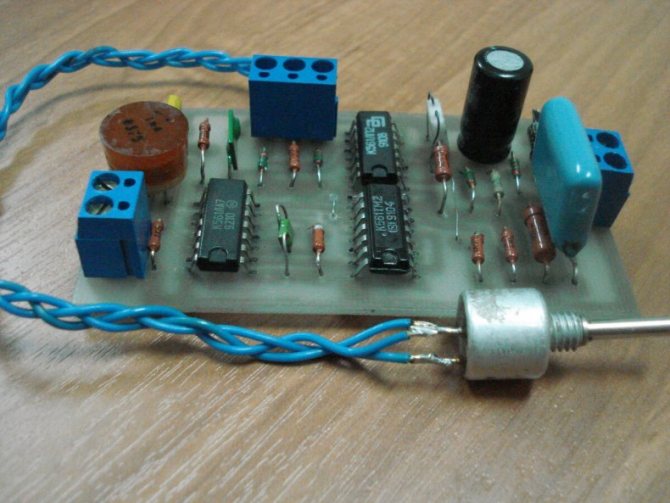

С генератором на основе логики

Второй вариант более сложный. В связи с тем, что процессы коммутации на тиристорах вызывают большие помехи в сети, это плохо влияет на элементы, установленные на нагрузке. Особенно если на нагрузке находится сложный прибор с тонкими настройками и большим количеством микросхем.

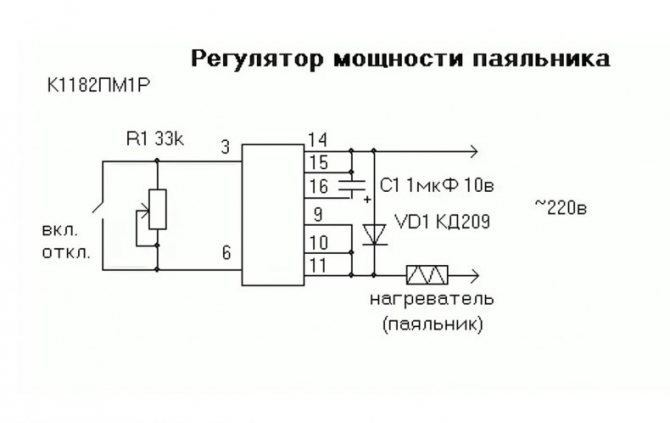

Читать также: Регулятор паяльника 24 вольта с термопарой

Такая реализация тиристорного регулятора мощности своими руками подойдёт для активных нагрузок, например, паяльник или любые устройства нагрева. На входе стоит выпрямительный мост, поэтому обе волны сетевого напряжения будут положительными. Обратите внимание, что при такой схеме для питания микросхем понадобиться дополнительный источник постоянного напряжения +9 В. Осциллограмма из-за наличия выпрямительного моста будет выглядеть следующим образом.

Обе полуволны теперь будут положительными из-за влияния выпрямительного моста. Если для реактивных нагрузок (двигатели и другие индуктивные нагрузки) наличие разно полярных сигналов предпочтительно, то для активных – положительное значение мощности крайне важно. Отключение тиристора происходит также при приближении полуволны к нулю ток удержания подаёт до определённого значения и тиристор запирается.

На основе транзистора КТ117

Наличие дополнительного источника постоянного напряжение может вызвать затруднения, если его нет, и вовсе придётся городить дополнительную схему. Если дополнительного источника у вас нет, то можно воспользоваться следующей схемой, в ней генератор сигналов на управляющий вывод тиристора собран на обычном транзисторе. Есть схемы на основе генераторов, построенных на комплементарных парах, но они более сложные, и здесь мы их рассматривать не будем.

В данной схеме генератор построен на двухбазовом транзисторе КТ117, который при таком применении будет генерировать управляющие импульсы с периодичностью, задаваемой подстроечным резистором R6. На схеме ещё реализована система индикации на базе светодиода HL1.

• VD1-VD4 – диодный мост, выпрямляющий обе полуволны и позволяющий выполнять более плавную регулировку мощности.
• EL1 – лампа накаливания – представлена вроде нагрузки, но может быть любой другой прибор.
• FU1 – предохранитель, в этом случае стоит на 10 А.
• R3, R4 – токоограничительные резисторы – нужны, чтобы не сжечь схему управления.
• VD5, VD6 – стабилитроны – выполняют роль стабилизации напряжения определённого уровня на эмиттере транзистора.
• VT1 – транзистор КТ117 – установлен должен быть именно с таким расположение базы №1 и базы №2, иначе схема будет не работоспособна.
• R6 – подстроечный резистор, определяющий момент, когда поступает импульс на управляющий вывод тиристора.
• VS1 – тиристор – элемент, обеспечивающий коммутацию.
• С2 – времязадающий конденсатор, определяющий период появления управляющего сигнала.

Остальные элементы играют незначительную роль и в основном служат для токоограничения и сглаживания импульсов. HL1 обеспечивает индикацию и сигнализирует только о том, что прибор подключён к сети и находится под напряжением.

Регуляторы мощности получили широкое применение в повседневной жизни. Их использование очень разнообразное: от регулирования величины яркости освещения до управления оборотами различных двигателей, с их помощью можно выставлять требуемую температуру различных нагревательных приборов. Таким образом, регулировать мощность можно для нагрузки любого вида как реактивной, так и активной.

Регулятор мощности представляет собой определённую электронную схему, с помощью которой можно контролировать значение энергии, подводимой к нагрузке.

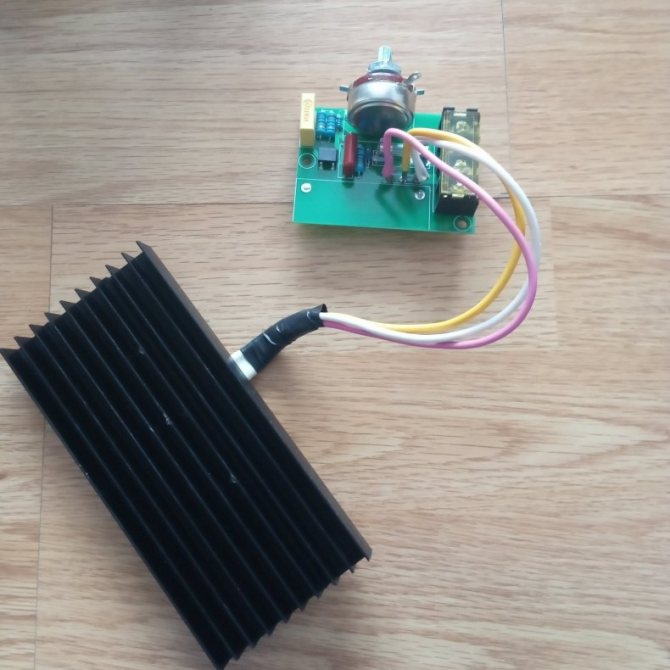

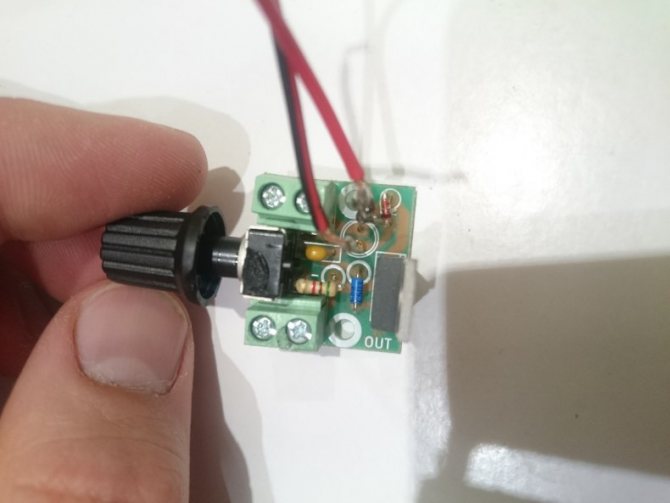

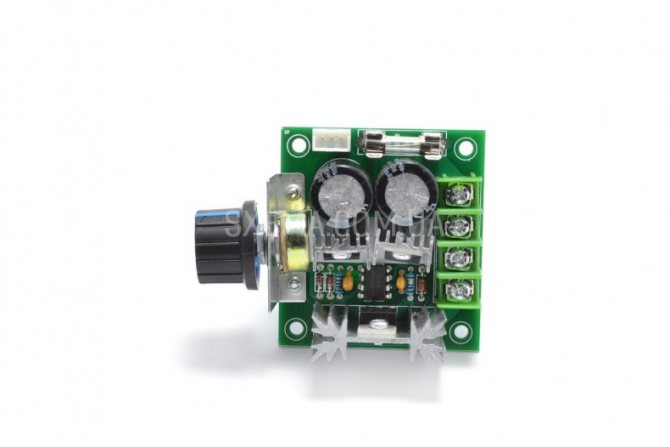

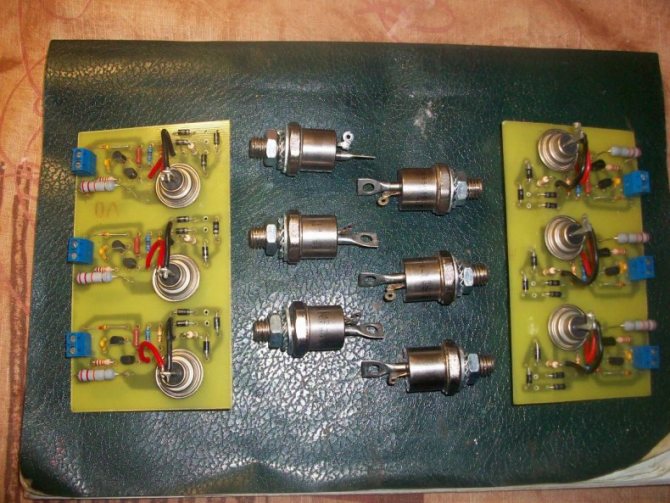

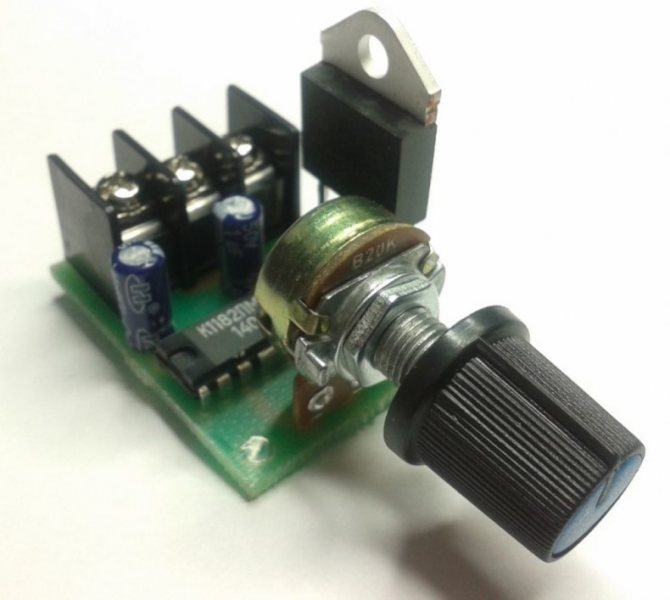

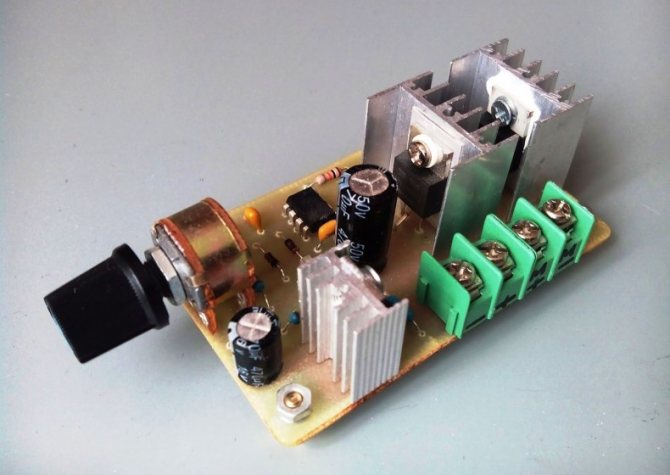

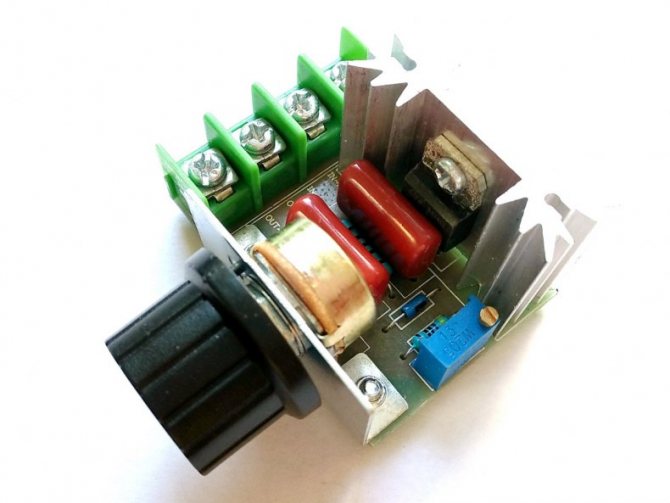

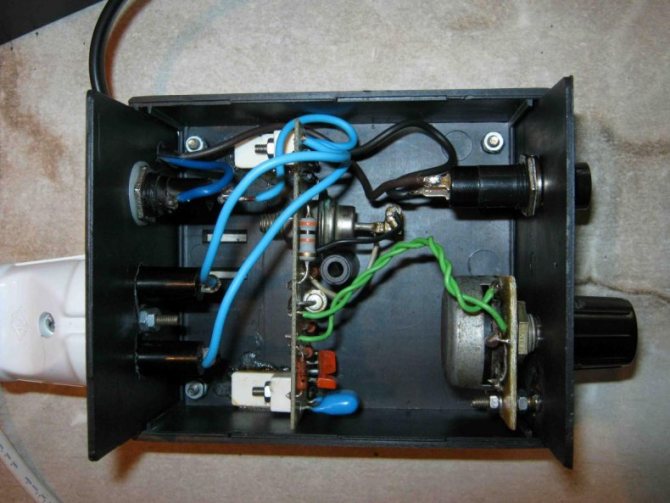

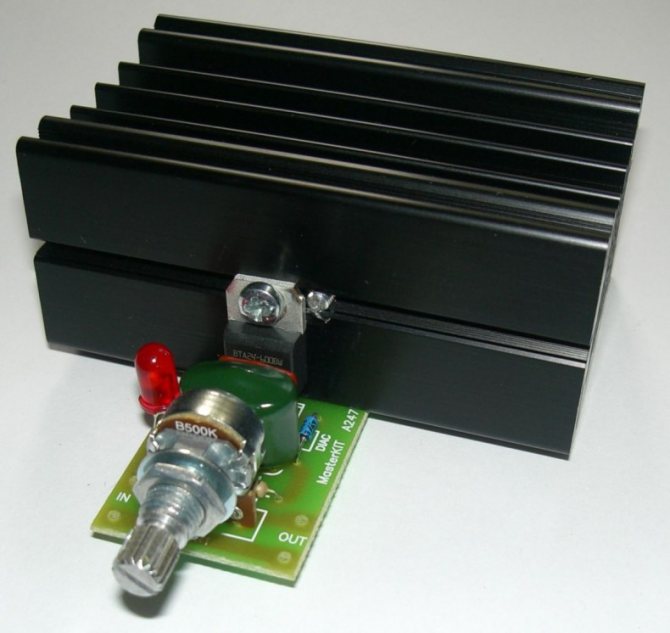

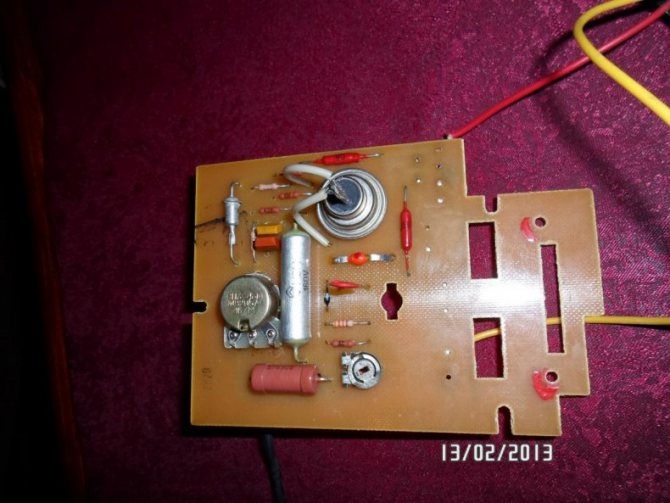

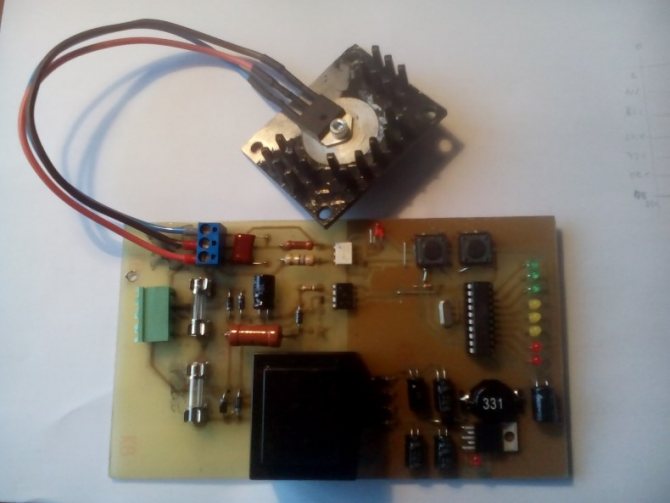

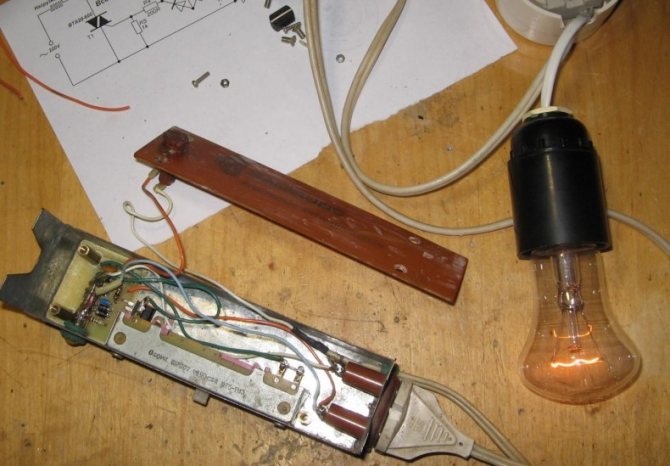

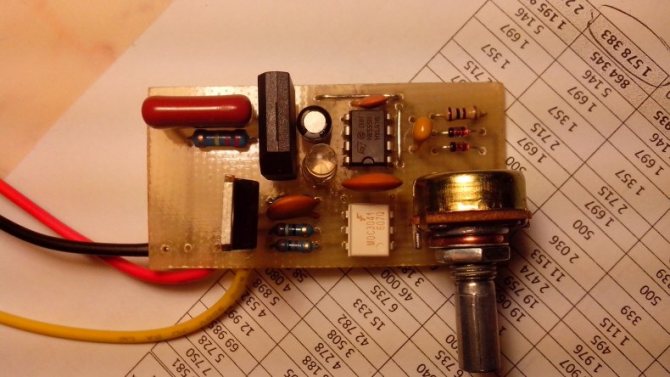

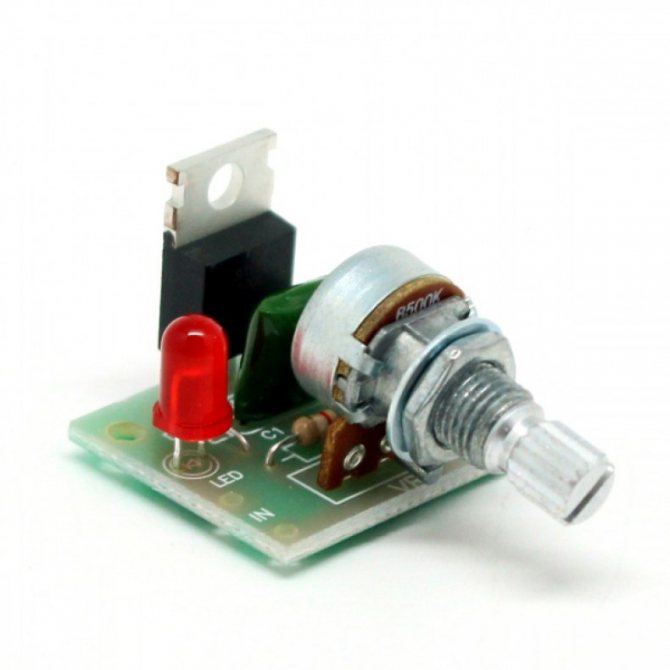

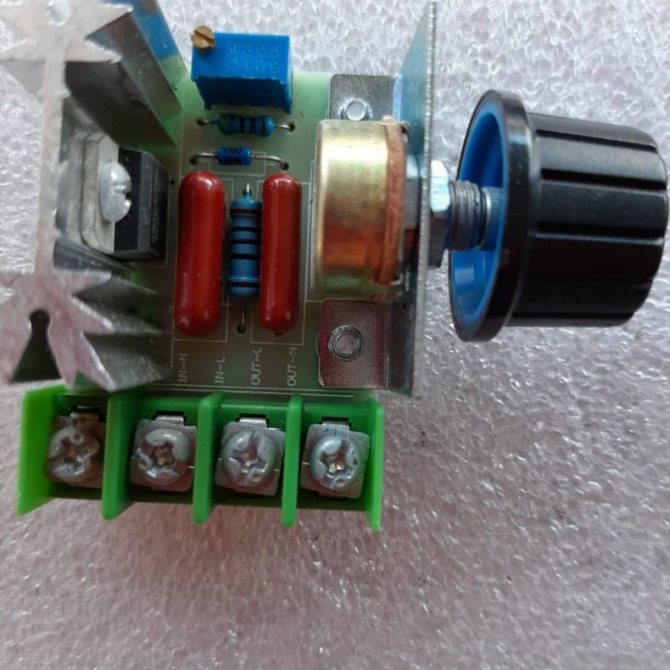

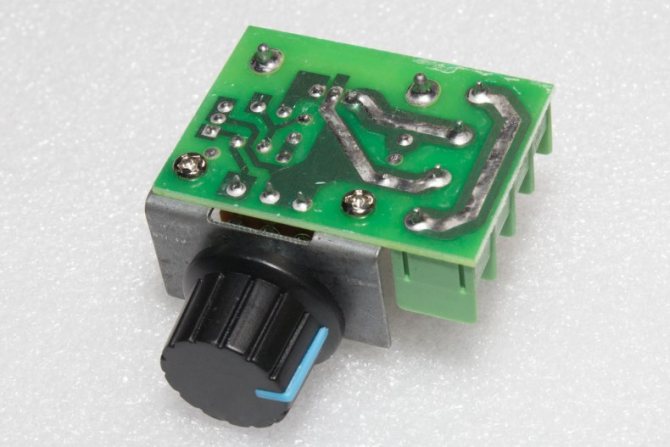

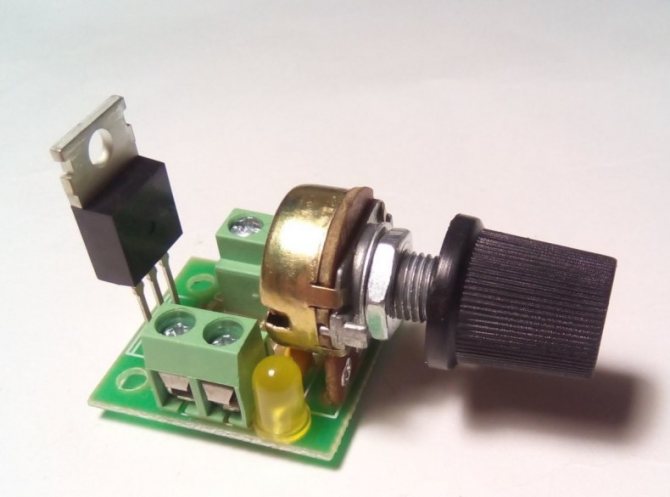

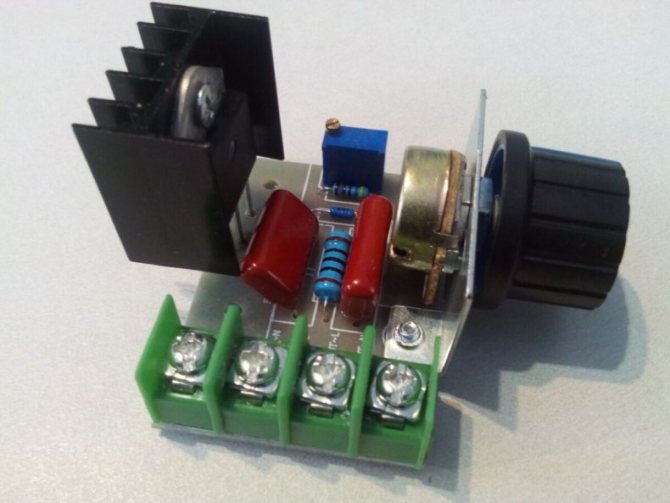

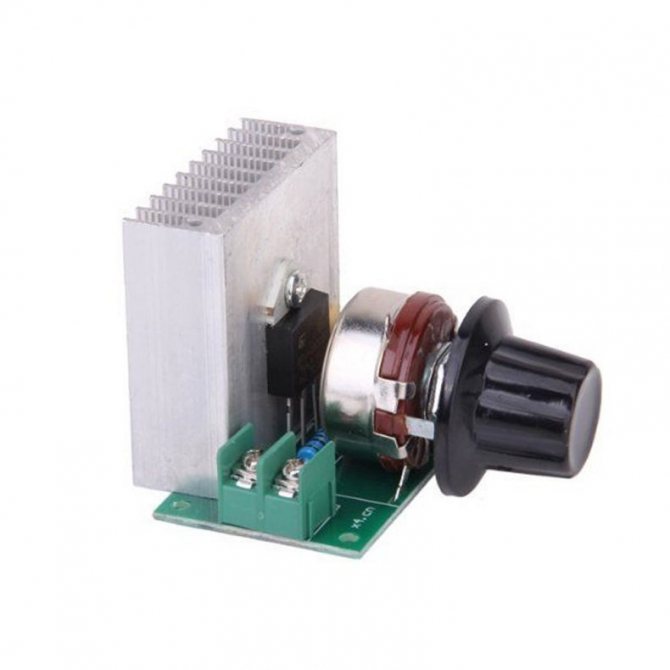

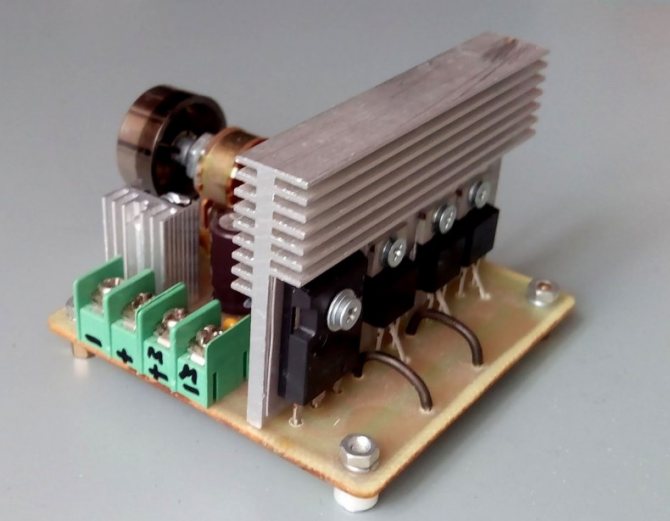

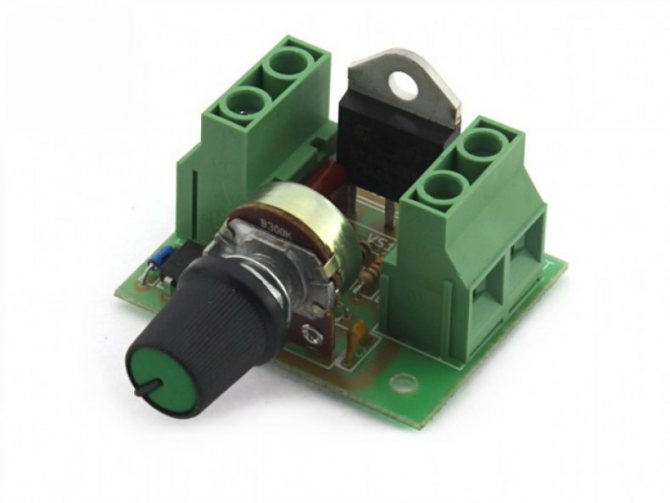

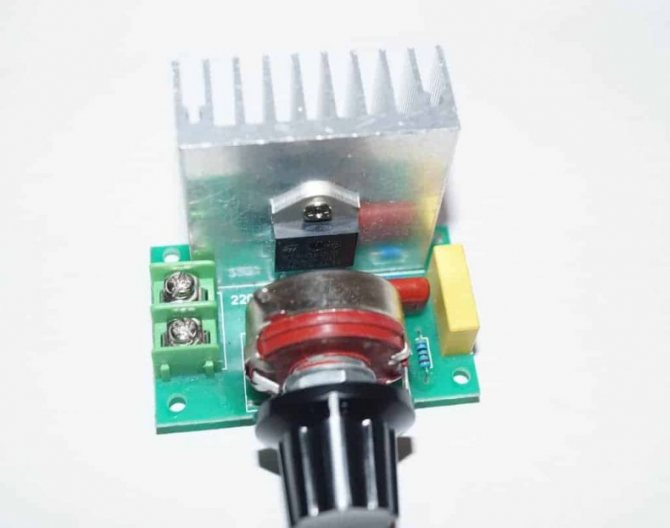

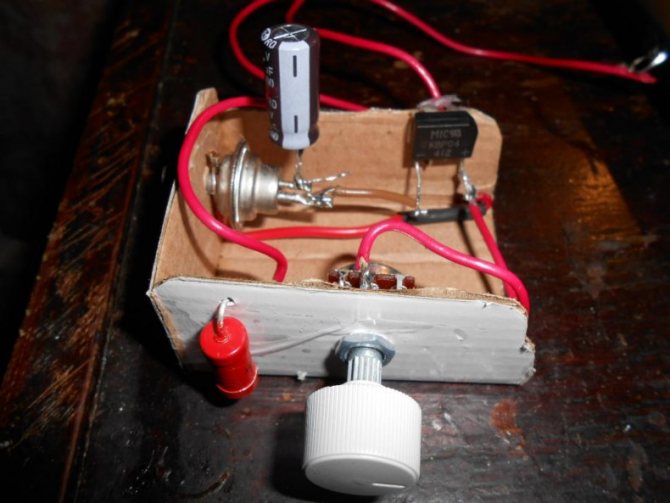

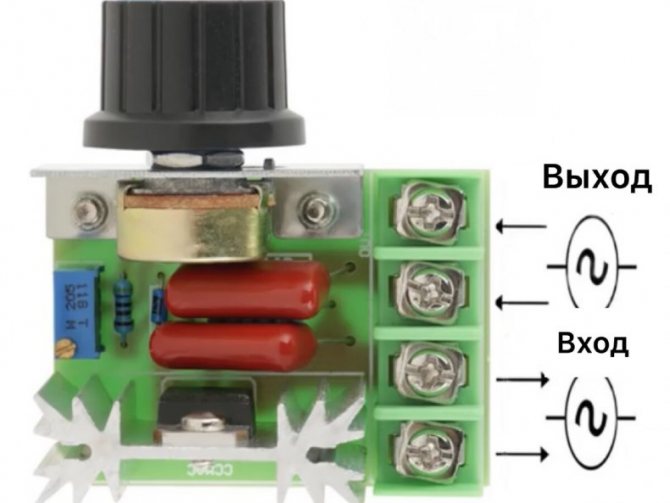

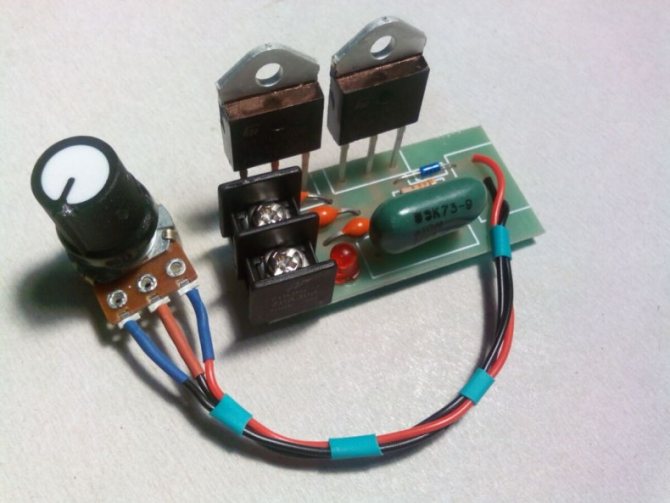

Фото самодельного регулятора мощности
