Как сделать и подключить своими руками регулятор оборотов и плавный пуск на болгарку

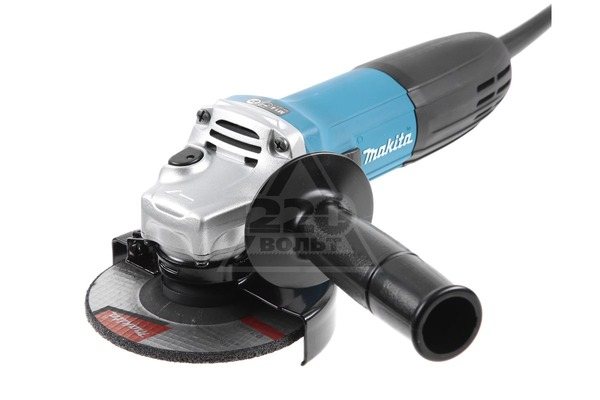

УШМ (болгарка) MAKITA GA4530 без плавного пуска. Фото 220Вольт

При покупке дешевой болгарки у нее наверняка будет отсутствовать опция плавного пуска. Во время запуска, особенно мощной УШМ, можно прочувствовать все «прелести» рывка, который производит болгарка при включении. При наличии устройства плавного пуска электроинструмент в комфортных для пользователя условиях начнет выполнять свою работу. Несомненно, болгарка с такой опцией стоит дороже. Однако, возможно самостоятельно установить на болгарку устройство плавного пуска. Это решит вопросы экономии средств и облегчит дальнейшую эксплуатацию — устройство, сделанное своими руками, легче отремонтировать в случае выхода его из строя.

Устройство

В болгарках без плавного пуска на обмотки коллекторного двигателя сразу подается напряжение сети 220 В, а для приведения его в рабочее состояние требуется повышенный пусковой ток. Устройство плавного пуска обеспечивает постепенное нарастание напряжения и соответственно, ток при запуске также не растет скачкообразно.

Обеспечить такой режим пуска возможно при использовании специальной электронной схемы. Основным компонентом ее является полупроводниковая микросхема, которая управляет другим, более мощным полупроводниковым прибором симистором, обеспечивающим подачу мощности на электропривод болгарки. Тиристоры микросхемы работают с задержкой питающего напряжения, до того момента пока конденсатор цепи не зарядится полностью. Принцип работы микросхемы удачно сочетается с обеспечением плавного пуска болгарок.

Микросхемы к1182, LM358

Наиболее известная микросхема для устройства плавного пуска к1182. Эта микросхема была создана еще в советские времена и сейчас ее не так просто найти. Существуют другие более доступные микросхемы, например, LM358. Многие современные болгарки в заводском исполнении устройства используют микросхему LM358.

Микросхема LM358

Особенности и срок службы

В ручных электроинструментах, таких как: болгарка(ушм), циркулярная пила, шуруповерт, дрель — используют коллекторные двигатели с последовательным возбуждением.

Они могут работать на постоянном и на переменном токе.

Для их запитки в большинстве случаев используется обычная электросеть 230 В 50 Гц. Раньше для профессионального инструмента использовалась сеть 380 В. Теперь, с ростом мощности потребителей в однофазных сетях (офисы и жилой сектор), появились и профессиональные электроинструменты на 220 В.

Читать также: При какой температуре кипит кровь

Коллекторные двигатели имеют большой крутящий и пусковой моменты, компактны, легко изготавливаются на повышенное напряжение. Крутящий момент здесь является решающим. При невысокой массе машины он как раз подходит для ручного электроинструмента. Но у таких электромоторов имеются недостатки и слабые места. Одно из таких слабых мест – щеточный узел.

Щетки из прессованного графита с наполнителями трутся о медные пластины коллектора и подвергаются механическому износу и электроэрозии. Это приводит к увеличению искрения и повышает пожарную и взрывоопасность электроинструмента. Попадание минеральной пыли внутрь ускоряет износ. Хотя вентиляторы, предусмотренные конструкцией, выдувают воздух наружу, пыль и цемент могут легко попадать внутрь. Во время простоя, если инструмент неудачно положили, пыль легко попадает внутрь. На практике это постоянное явление.

Щетки электродвигателя из прессованного графита

Еще один недостаток электроинструмента – частые поломки редуктора. Это происходит как раз из-за большого пускового момента. Достоинство оборачивается недостатком. С поломкой редуктора приходится менять инструмент, ремонту они, обычно, не подлежат. К сожалению, промышленность, в стремлении снизить себестоимость продукции делает это за счет качества. Хочешь пользоваться хорошим электроинструментом – плати немалые деньги.

С последним недостатком как раз можно эффективно бороться плавным пуском. Многие производители делают это, но не всегда уделяют этому достаточно внимания. Хорошие регуляторы оборотов есть не у всех инструментов.

Принцип действия

Устройство плавного пуска в УШМ заводского исполнения находится внутри корпуса болгарки и соединяется контактами с кнопкой включения и обмотками статора электропривода. Требуется определенное время для выхода УШМ на номинальный режим и электромагнитное поле, создаваемое равномерно нарастающими силой тока и напряжением через обмотки статора, заставляет якорь привода болгарки плавно набирать обороты.

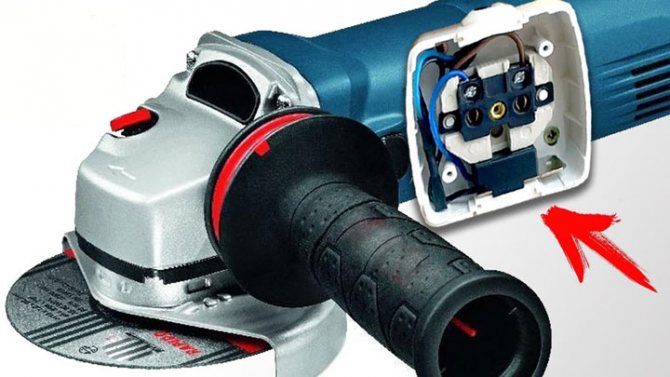

Для болгарок, где производителем не предусмотрено такое устройство, обычно в очень редких случаях удается скрыть его под корпусом болгарки. Наиболее часто оно выполняется в виде отдельного блока, обустроенного в разрыве цепи силового кабеля. Однако принцип действия от этого не меняется.

Основные конструктивные элементы

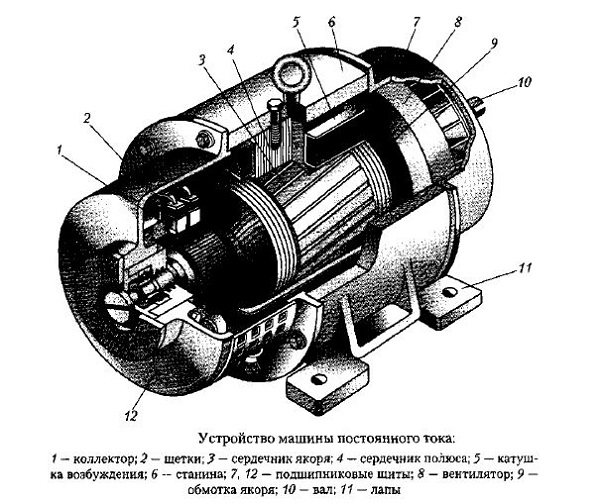

Коллекторная электрическая машина представляет собой оборудование, в котором датчиком углового положения вала и переключателем токовой нагрузки в электроцепях является одно и то же устройство, называемое щёточно-коллекторный узел. Общая структурная схема любого коллекторного двигателя (КД) схожа с другими типами электромоторов. Неподвижную часть называют статором/индуктором/индукторным колесом, подвижную/вращающуюся – ротором/якорем. Структура привода представлена на рисунке:

Статор содержит станину (опорную часть) и главные полюсы. Опорная конструкция служит для фиксации полюсов и щитов шарикоподшипников. Служит компонентом магнитопровода, поскольку является звеном, через который замыкается магнитный поток приводного оборудования. Опорная часть изготавливается из металла, является исключительно прочной и магнитнопроницаемой. Имеет в нижней части опоры, а по окружности специальные отверстия для закрепления сердечников главных полюсов. Как правило, это цельный элемент. Разъемное конструктивное исполнение реализовывается для вариантов с больших габаритов. Это облегчает транспортирование, сборку, обслуживание и ремонт.

Главные полюсы, выполняющие формирование магнитного потока, содержат сердечник и полюсную катушку с намотанным проводом. Со стороны роторного узла сердечник имеет специальный наконечник, распределяющий магнитную индукцию во внутреннем пространстве КД. Сердечники изготавливают из листовой стали. В электродвигателях 220в малой мощности формируют бескаркасные полюса, с непосредственной намоткой электропроводника на предизолированный сердечник. В электромашинах мощностью более одного киловатта катушка представляет собой каркас с намотанным на него проводом.

Структурная схема якорного механизма предусматривает следующие элементы:

  • вал;
  • сердечник с электрообмоткой;
  • коллекторный узел.

Сердечник выполнен в виде шихтованного изделия, набирается из стальных изолированных лаком пластин, которые собирают в единый пакет, запекают и запрессовывают на вал. Подобное решение позволяет снизить вихревые токовые потоки, формирующиеся при вращении в магнитном пространстве. В наружные пазы якорного узла укладывают обмотку, выполненную из медного провода.

Коллекторное устройство – один из ключевых и сложных конструктивных узлов КД. Состоит из медных трапециевидных пластин, собранных в цилиндрическую форму. В зависимости от метода крепления металлических элементов коллекторы могут быть со стальными конусной формы шайбами или на пластмассе (для маломощных эл/машин). Для обеспечения электрического контакта с коллекторным узлом в специальных щеткодержателях размещают щетки с гибким тросиком, осуществляющим включение щеток в электрическую цепь. Для стабильной работы электропривода обеспечивают постоянный надежный контакт между щеточным элементом и коллектором.

Недостатки УШМ без плавного пуска

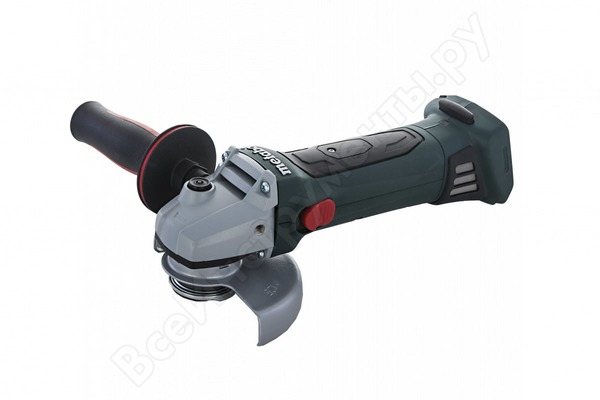

Аккумуляторная угловая шлифмашина Metabo W 18 LTX 125 602174850 с плавным пуском. Фото ВсеИнструменты.ру

Кроме обеспечивающих комфортные условия работы пользователю, болгарка с плавным пуском обладает рядом других достоинств.

  • Отсутствие во время плавного пуска болгарки большого пускового тока, который в разы превышает номинальное значение этого параметра во время работы, повышает надежность электрической части электроинструмента. В этом случае провода обмоток не испытывают перегрузок и не растрескиваются, ламели коллектора и щетки не подвергаются износу от повышенного искрения, в местах контакта не происходят процессы, ухудшающие соединение.
  • Во время равномерного повышения числа оборотов до номинального значения болгарка с плавным пуском не испытывает повышенных динамических нагрузок, которые возникают при его отсутствии. Мгновенный набор 6000 оборотов в минуту и более не проходит бесследно для шестеренчатой передачи и подшипниковых узлов. Они быстрее выходят из строя, поэтому болгарки без такого устройства чаще ремонтируются.

Как сделать блок пуска для электроинструмента

Существует достаточно много вариантов самостоятельного оборудования болгарки устройством плавного пуска. Некоторые из них представлены в авторских видео.

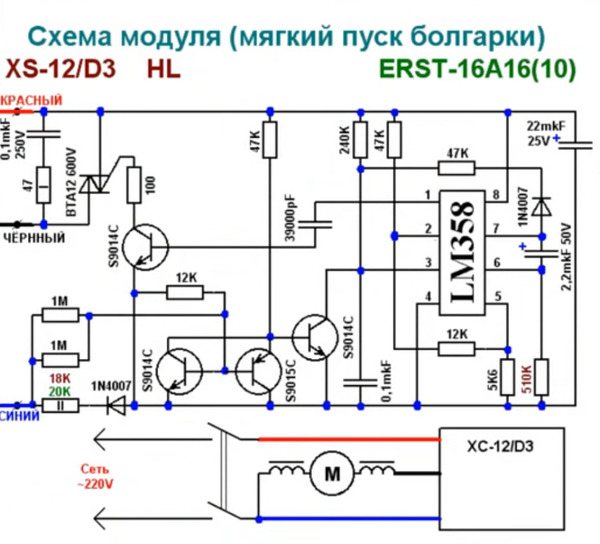

Блок пуска на базе микросхемы LM358

В следующем видео автор делится опытом самостоятельного изготовления платы блока плавного пуска по схеме, взятой из интернета, на базе микросхемы LM358. Корпус для платы автор изготовил из коробочки из-под шампуня, что говорит о богатой фантазии мастеров самодеятельного творчества. Автор не просто слепо скопировал схему из интернета, а доработал с заменой характеристик некоторых ее элементов: транзисторов, диодов, резисторов. Радиатор для охлаждения полупроводниковых приборов взят из магнитофона. Для того, чтобы была возможность разместить блок плавного пуска внутри корпуса болгарки, а не как в случае предложенного варианта, разработана плата меньшего размера.

Технология работ по изготовлению блока пуска

Автор следующего видео подробно описывает приемы работ, применяемые комплектующие и вспомогательные технологические материалы для изготовления устройства плавного пуска. Здесь в качестве базового элемента взята микросхема к1182. Технология не рассчитана на применение в качестве основы печатной платы, автор называет такую сборку технологией «навесного монтажа». При таком производстве работ кроме пайки применяется крепление отдельных элементов с помощью крепежных изделий, например, так крепится симистор к теплоотводу. Готовый блок пуска не универсален для всех болгарок. На двух отдельно взятых автором УШМ они выходили на режим за ощутимо разный промежуток времени.

Один из вариантов компоновки самодельного блока пуска

В качестве исходного варианта автор следующего видео выбрал известную в интернете сборку с микросхемой LM358.Так как собранный пусковой блок не поместился внутри корпуса болгарки, автор «упаковал» внутрь лишь симистор с радиатором, по причине хороших условий охлаждения от колеса вентилятора болгарки. Остальную часть блока вместе с микросхемой закрепил на корпусе УШМ.

Использование утюга в качестве дополнительной нагрузки для снижения оборотов болгарки

Этот способ не относится конкретно к теме плавного пуска болгарки. Однако, для понимания принципа действия электронного устройства диммер, который используется для регулировки мощности (или количества оборотов) болгарки вполне приемлем. В следующем видео утюг забирает определенную мощность у УШМ, тем самым снижая ее обороты.

Типовую схему блока пуска следует дорабатывать для каждого отдельного электроинструмента

Автор следующего видео рассказывает как оборудовал свою бытовую болгарку устройством плавного пуска для увеличения срока эксплуатации.

Важно: схема может отлично работать для регулировки яркости лампы, но для необходимого функционирования болгарки при пуске быть неспособной выполнять задачу. Для эффективной работы ее следует «настроить», а именно подобрать нужные величины резисторов, емкостей конденсаторов и возможно изменить характеристики полупроводниковых приборов.

Как приспособить в болгарке штатный диммер для регулировки оборотов

В следующем видео автор доработал кнопку включения (сделал ее подпружиненной) с целью использования возможностей покупного диммера для регулировки оборотов болгарки. После включения болгарки перемещением кнопки устанавливается требуемый режим оборотов. Диммер фиксирует этот режим и при повторном включении производится его установка.

Полезные советы

  1. Собранную своими руками схему надо обязательно несколько раз проверить на соответствие деталей и очередности их подсоединения. Небольшая ошибка может привести к неприятным последствиям. С электричеством шутки плохи.
  2. Но даже после тщательной многоразовой проверки устанавливать прибор на электродвигатель не рекомендуется. Лучше провести тестирование. Каким образом? Для этого вам потребуются три лампочки накаливания мощностью 60-100 ватт, которые соединяются последовательно. Надо добиться результата, чтобы все лампы горели одинаково ярко.
  3. Обратите внимание на емкость установленных конденсаторов. Здесь очень важно, чтобы время их включения не имело большой разницы. Допустимое значение до 10%.
  4. Время отключения-включения конденсаторов можно отрегулировать резисторами (R). Правда, этот вариант выравнивания можно использовать, если разница времени откл/вкл не меньше 30%.

И вот только после этих манипуляций можно подключать устройство к электродвигателю.

Как подключить, установка

Для пользователей болгарок, не имеющих навыков электромонтажных работ можно приобрести отдельно продающийся блок плавного пуска. Необходимо будет лишь правильно его установить. Существую два варианта размещения пускового устройства — внутри корпуса болгарки и, в случае невозможности, снаружи.

В следующем видео автор один из приобретенных блоков с помощью небольшой доработки корпуса болгарки разместил внутри его. Два провода блока пуска подсоединяются по следующей схеме: один провод к контакту выключателя, другой к обмотке статора электропривода.

В другом видео автору также удалось поместить приобретенный блок внутри болгарки. Однако схему подключения он выбрал другую — в разрыв сети. При этом не важно учитывать куда подсоединять «ноль», а куда «фазу».

Как проверить

В домашних условиях перед сборкой болгарки с устройством плавного пуска неплохо проверить его на разрыв в цепи. В следующем видео проверяется устройство с тремя выводами. Обычно на корпусе пускового устройства имеется схема подключения. Здесь два провода сетевых, один идет к электроприводу. Если собрать цепь с индикаторной лампочкой, включив в нее устройство пуска, то определить разрыв в нем возможно загоранием/не загоранием индикаторной лампочки.
