Основы измерений, как выполнять измерения в радиоэлектронике

Основы измерений для начинающих радиолюбителей и тех кто начал заниматься радиоэлектроникой, что такое точность измерений, измерение постоянного напряжения и другие полезные знания. При ремонте или налаживании электронной техники невозможно обойтись без измерений силы тока, напряжения, сопротивления, а так же других электрических величин, от которых зависит работа схемы.

Точность измерения

Измерить электрическую величину, и вообще любую величину, с абсолютной точностью невозможно.

Всегда существует погрешность, зависящая как от самого измерительного прибора, так и от человека, проводящего измерение. Например, точность измерения сильно зависит от правильности выбора предела измерения. Допустим, в какой-то цепи есть напряжение 2,9875V.

Если вы пользуетесь мультиметром, чтобы получить наиболее точный результат измерения, нужно, в данном случае, выбрать предел «20V». На этом пределе мультиметр покажет «2,98V». Если же вы выберете предел «200V», прибор покажет «2,9V».

Измерительные приборы делятся на семь классов точности: 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0 (кроме особых случаев, когда требуются сверхточные измерения).

Эти числа показывают какую погрешность допускает прибор, в процентах от выбранного предела измерения. Недорогие приборы, типа мультиметра М-838, обычно, не дают погрешность меньше класса 1,0.

Таким образом, если ваш мультиметр соответствует классу точности 1,0, то на пределе «20V» он может ошибаться не более чем на 0,2V (20/100 * 1,0=0,2).

Кроме класса точности прибора и правильности выбора предела измерения, на результат измерения оказывает влияние и такой показатель, как внутреннее (или входное) сопротивление. Но об этом позже.

Измерение постоянного напряжения

При измерении напряжения, вольтметр или мультиметр, предварительно переключенный на измерение постоянного напряжения (DCV), подключают параллельно источнику напряжения, которое нужно измерить. Предположим, нужно измерить напряжение на резисторе R2 (рис. 1). Для этого мультиметр М мы подключаем параллельно резистору R2.

Полярность измеряемого постоянного напряжения мультиметр показывает относительно своего гнезда «СОМ». То есть, в схеме на рис. 1, щуп, идущий от гнезда «СОМ» подсоединен к минусу измеряемого напряжения, а второй щуп (V) — к плюсу. Таким образом, напряжение на щупе V относительно щупа СОМ положительное.

Рис. 1. Экспериментальная схема.

Если щупы поменять местами или перевернуть «батарейку» G1, напряжение на щупе V относительно щупа СОМ будет отрицательным, и на табло мультиметра перед числом-результатом измерения появится значок «-». Как видите, чтобы измерить напряжение нужно знать две точки, между которыми есть искомое напряжение.

Когда говорят, что нужно измерить напряжение на резисторе, конденсаторе или каком-то другом объекте, имеющим два вывода, все понятно, — один щуп подключаем к одному выводу, а второй -к другому. Но как быть, если требуется измерить напряжение в точке «А», или на коллекторе VТ1 (рис. 2)?

Здесь следует знать, что если нигде не говорится относительно чего нужно измерять напряжение в данной точке, его всегда измеряют относительно общего провода. Таким образом, щуп «СОМ» мультиметра подключаем к общему проводу схемы, а второй щуп — к точке, в которой требуется измерить напряжение, в данном случае к коллектору VT1 (рис. 2).

Рис. 2. Подключение вольтметра для измерения нпаряжения на коллекторе транзистора относительно общего.

Если же сказано, что напряжение на коллекторе VT1 нужно измерить относительно его эмиттера, то прибор нужно подключать, соответственно, между эмиттером и коллектором транзистора (рис. 3).

Рис. 3. Измерение напряжения на коллекторе транзистора относительно эмиттера.

Поэтому, прежде чем начинать измерять напряжения в схеме, нужно разобраться относительно чего это делать. И подключить «СОМ» мультиметра к тому самому месту, относительно которого нужно измерить напряжение.

Любой вольтметр обладает некоторым внутренним сопротивлением, которое в определенных случаях может оказывать очень существенное влияние на результат измерения.

Может быть даже так, что при подключении вольтметра с недостаточно большим внутренним (входным) сопротивлением схема вообще перестанет работать.

Чтобы понять, почему входное сопротивление вольтметра должно быть как можно больше, обратимся к рисунку 4. Предположим, есть делитель напряжения на двух одинаковых резисторах по 100 кОм каждый. Значит, напряжение на резисторе R2 (U2), согласно формуле: U1/U2=(R1+R2)/R2, будет равно половине напряжения источника питания G1 (U1), то есть 4,5V.

Рис. 4. Схема эксперимента с сопротивлением вольтметра.

А теперь посмотрим, что произойдет, если к R2 подключить вольтметр, у которого внутреннее (входное) сопротивление (RV) равно, допустим, 10 кОм. Внутренне сопротивление вольтметра RV окажется включенным параллельно резистору R2 (зашунтирует его).

В результате фактическое сопротивление R между минусом источника питания G1 и точкой соединения R1 и R2 упадет до величины, определяемой формулой: R=(R2*RV)/(R2+RV), и будет уже не 100 кОм, а всего около 9,09 кОм.

Теперь, согласно формуле U1/U2=(R1+R)/R, напряжение на R2, при подключенном к R2 вольтметре с внутренним сопротивлением 10кОм, будет около 0,749V.

И это напряжение покажет вольтметр, вместо положенных 4,5V! Если же внутреннее сопротивление вольтметра значительно больше R2, например, 1000 кОм (1 Мегаом), результат измерения будет ближе к реальному:

R= (100*1000)/(100+1000) = 90,9 кОм.

U2= 9 /((100+90,9)/90,9) = 4,286V.

Как видите, чем выше внутреннее (входное) сопротивление вольтметра по отношению к внутреннему сопротивлению источника (или элемента схемы) на котором нужно измерить напряжение, тем показания прибора будут достовернее.

В технической документации входное сопротивление вольтметров (или универсальных приборов при измерении напряжения) обычно указывается в Ом/В.

Это значит, что чтобы узнать фактическое входное сопротивление прибора на каком-то пределе измерения, нужно указанное сопротивление умножить на выбранный предел измерения.

Допустим, в паспорте мультиметра указано входное сопротивление равно 300 кОм/В. Это значит, если мультиметр переключить, например, на предел «20V», его входное сопротивление составит шесть мегаом (300кОм * 20В = 6000кОм).

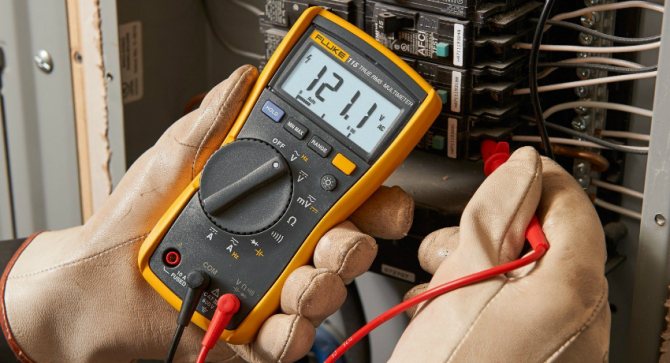

Меры безопасности

При любом контакте с электричеством важно соблюдать меры предосторожности:

• Измерять напряжение в неисправной розетке нельзя, также запрещено использовать поврежденные устройства, особенно если проблема в изоляции;
• Нельзя прикасаться к металлическим частям щупов голыми руками — только в резиновых перчатках;

• Выставляя вероятное значение, необходимо выставить большую величину, например, не 200 В, а 300В. Если значение будет выше, чем выставленное, прибор попросту сгорит;
• Металлические части не должны соприкасаться при замере, иначе произойдет замыкание;
• При работе с напряжением более 60 В настоятельно не рекомендуется держать щупы в разных руках. Иначе при ударе ток пройдет по «линии смерти» — рука-сердце-рука;
• Перед началом работы необходимо проверить сам прибор: цел ли корпус, хорошо ли закручены винтики, надежно ли соединение кабелей;
• Крайне важно соблюдать технику безопасности и заранее прочитать инструкцию к мультиметру.

Вам это будет интересно Особенности инструментов для обжима

Измерить напряжение постоянного тока может потребоваться при различных работах. Сделать это можно при помощи специальный приборов: более простых вольтметра и тестера или универсальным мультиметром. При работе необходимо соблюдать технику безопасности, а при возникновении сомнений — обратиться к специалисту.

Измерение переменного напряжения

Практически все выше сказанное об измерении постоянного напряжения остается в силе и при измерении переменного. Но есть и существенные отличия.

Например, точность измерения переменного напряжения сильно зависит от частоты переменного тока, напряжение которого измеряют.

Большинство мультиметров откалиброваны на переменное напряжение 50 Гц (или 60 Гц), поэтому, при измерении напряжения более высокой, например, звуковой частоты их показания могут значительно отличаться.

В паспортах некоторых мультиметров указывается погрешность при измерении на разных частотах, например, 50 Гц и 1000 Гц или 50 Гц, 1000 Гц и 10000 Гц.

Другая интересная деталь — одни приборы, в режиме измерения переменного напряжения, никак не реагируют на постоянное напряжение, а другие при наличии постоянного напряжения в измеряемой цепи показывают какие-то ошибочные числа.

Например, если мультиметр М-838, переключенный на измерение переменного напряжения (АСV) подключить к источнику постоянного напряжения, он покажет число, примерно в полтора раза больше постоянного напряжения этого источника. А вот более дорогой мультиметр, — DT9206 при измерении переменного напряжения на постоянное не реагирует никак (показывает нули).

Дело в том, что в одних приборах, таких как DT9206, есть разделительный конденсатор, который при измерении переменного напряжения включается на входе прибора и не пропускает постоянное напряжение на его схему. В М-838 такого конденсатора нет.

Это обязательно нужно знать, когда измеряете переменное напряжение в цепи, где есть постоянная составляющая. На рисунке 5 показана схема выходной части усилительного каскада. Обратите внимание, — на коллекторе транзистора присутствует постоянное напряжение 50V и переменное 20V.

Чтобы измерить переменное напряжение таким прибором, как М-838 (без разделительного конденсатора на входе), его нужно подключить через конденсатор (Сх). А вот прибор типа DT9206 можно подключать непосредственно, на его показания постоянная составляющая не влияет.

Рис. 5. Схема выходной части усилительного каскада.

Обзор моделей

На рынке представлено большое количество разнообразных мультиметров — от дешевых домашних до дорогих профессиональных. Выбор конкретной модели зависит от потребностей покупателя и задач, которые он хочет решить.

Важно! Перед покупкой стоит изучить отзывы и обзоры: они позволят узнать недостатки конкретных моделей и избежать их.

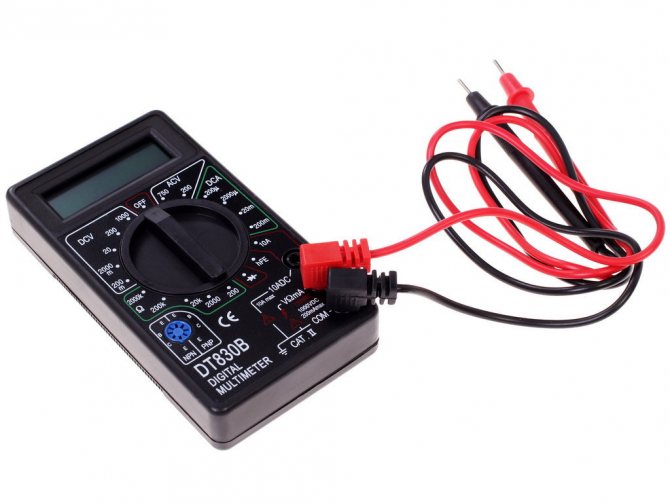

DT-830B

Многофункциональный прибор китайского производства, который удобно брать с собой. Имеет небольшие размеры (12,6*7*2,8 см) и вес (менее 150 грамм). Выполняет функции амперметра, омметра и вольтметра, в основном используется для измерения напряжения, постоянного тока и сопротивления, а также для проверки транзисторов и диодов. Информация отражается на дисплее.

Прибор отличается высокой чувствительностью и небольшой, не более 1%, погрешностью. Его средняя стоимость — около 200-300 рублей.

Пользователи положительно оценивают тестер: инструмент хорошо справляется со своими задачами и хорошо подходит для домашнего применения. Особенно отмечают, что им можно проверять даже батарейки, поскольку он измеряет ток до 10 Ампер.

Среди недостатков чаще всего указывают на слабый, тонкий щуп, который требует переделки.

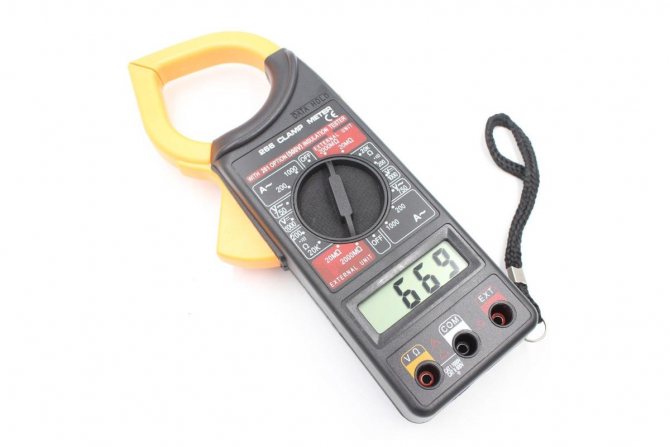

C266 (DT-266)

Небольшой и удобный в работе прибор, позволяющий измерить переменные и постоянные ток и напряжение, сопротивление цепи и ее целостность, а также температуру (от 0 до +750 градусов). Модель имеет высокую степень защиты, индикаторы перегрузки и заряда, в комплект входят щупы, термопара и чехол. Результаты измерений сохраняются в памяти. Средняя стоимость — 600-700 рублей.

Покупатели отмечают высокую точность измерений, невысокую цену и хорошее качество устройства, удобство работы. К недостаткам относятся некачественные щупы — они быстро выходят из строя.

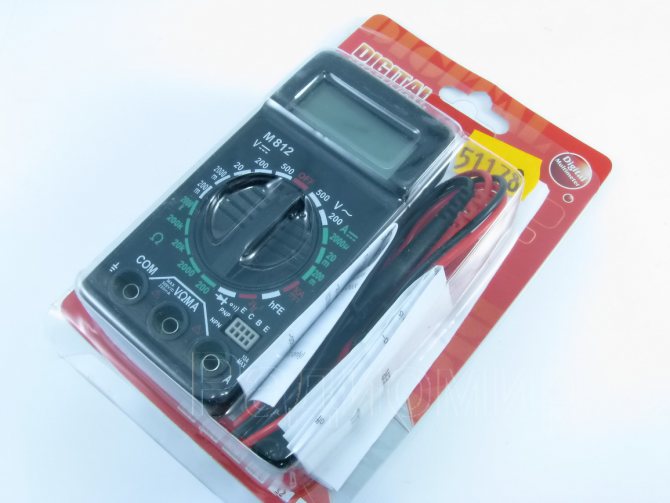

Один из лучших вариантов для дома. Модель небольшая и легкая (меньше 100 грамм), помещается в карман или в ящик с инструментами. Позволяет измерить постоянное и переменное напряжение, постоянный ток и сопротивление, провести «прозвон», измерить температуру от −10 до +50 градусов. В комплект входят только щупы. Средняя цена составляет около 300 рублей.

Отзывы о модели в основном едины: устройство не представляет ничего особенного, но хорошо справляется с небольшой работой и полностью оправдывает невысокую цену. Некоторые также отмечают низкую точность показаний, хотя друге покупатели говорят о неплохой точности данных.

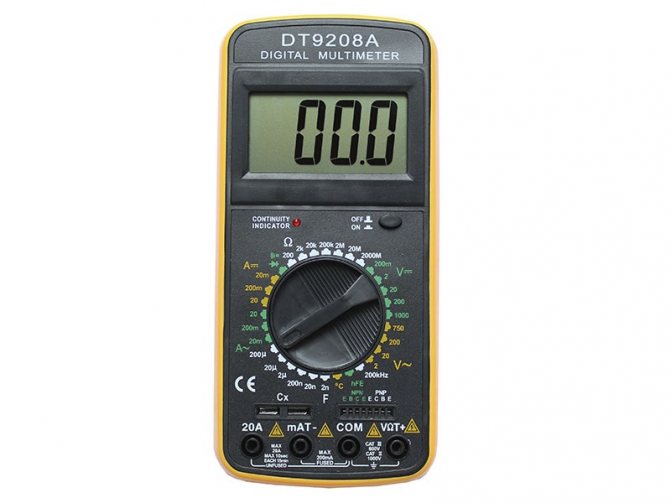

DT9208A

Недорогой, но точный прибор позволяет измерять характеристики электросети: напряжение, ток, частоту, сопротивление и другие. Данные выводятся на экран. Благодаря возможности получить точные данные и качественной сборке прибор подойдет и любителям, и профессионалам. В комплект входят набор щупов и термопара для измерения температуры. Средняя стоимость набора — 900 рублей.

К сожалению, пользователи отмечают, что прибор имеет большое количество недостатков: низкое качество щупов и слабый корпус, слабый отклик, также тестер «грешит» неточными измерениями.

Измерение силы тока

Чтобы измерить силу тока (или просто, — измерить ток) амперметр (или комбинированный прибор, измеряющий силу тока) включают в электрическую цепь последовательно (рис. 6). Иначе говоря, в разрыв цепи, так, чтобы через прибор протекал весь ток, силу которого нужно измерить.

На рис. 6 показано как включают прибор при измерении тока потребления усилительным каскадом, а на рисунке 7, — тока коллектора транзистора.

Рис. 6. Включение амперметра при измерении тока потребления усилительным каскадом.

На результат измерения силы тока оказывает влияние сопротивление измерительного прибора. Но это влияние обратно тому, что оказывает вольтметр на измеряемое напряжение. Амперметр включается цепь последовательно, и его сопротивление складывается с сопротивлением цепи.

Общее сопротивление цепи увеличивается, а сила тока уменьшается. Поэтому сопротивление прибора, измеряющего силу тока должно быть минимальным. Измеряя силу тока мультиметр переключают в положение «DCA».

При измерении слабых токов щупы прибора устанавливают в те же гнезда, что и при измерении напряжения. Для измерения силы тока более 200мА (0,2А), до 10А мультиметры имеют дополнительное гнездо с предохранителем.

Рис. 7. Измерение тока коллектора транзистора.

Серьезный недостаток непосредственного измерения силы тока в том, что для подключения прибора нужно сделать разрыв в цепи. Особенно это неудобно при измерении больших и очень больших токов.

Поэтому, для измерения больших токов используют приборы с так называемыми «токовыми клещами», которые представляют собой датчик тока, определяющий силу тока по магнитному полю, создаваемому током.

Внешне токовые клещи, действительно похожи на клещи или прищепку, которую надевают на проводник с измеряемым током. Еще одно достоинство токовых клещей в том, что измерительный прибор оказывается полностью изолированным от измеряемой цепи.
