Opel Astra TURBO RESTYLING › Бортжурнал › Замена ламп освещения салона!
Привет всем читателям моего бортового журнала!))) Сразу понятно, что желтый свет в солоне не о чем… Решил заменить штатные лампы на светодиоды! Поменены они были уже давно, только никак не мог собраться, выбрать время и создать БЖ…))) Купил 5 безцокольных светодиодов для плафонов освещения
4 светодиода для подсветки солнцезащитных козырьков
Затем разобрал фонари. Разборка фонарей проста, все крепления на защелках, аккуратно поддеваем и снимаем…
Центральный светодиод не ставил, т.к свет при открытии двери мне не нужен, да и к этому разъему в будующем будет подключаться подсветка ног и дверей, но об этом с следующем БЖ…)))

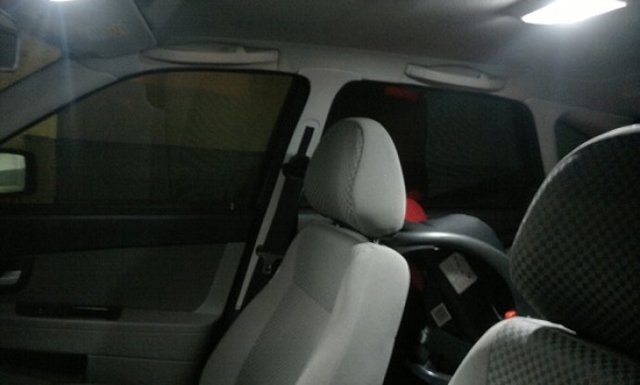

Потом все собираем и вот результат:
Центральная секция не горит, горят только крайние секции. Света предостаточно…
Затем переходим к задниму плафону освещения. Разбирается и меняется все точно так же…
Затем переходим к подсветки бардачка. Желтый свет в нем меня тоже не воодушевляет… Поэтому достал фонарь, вытащил старую лампу и вставил новый диод… Чтобы вытащить фонарь необходимо поддеть его плоской отверткой, как бы с внутренней стороны…
Осталось дело за малым, заменить лампы в солнцезащитных козырьках… Как и во всех плафонах предельно проста… Снимается стеклышко, вынимается лампа и ставится диод… Но были некоторые проблеммы, диоды были большим размером чем родные лампы, поэтому их пришлось немного напильником))) К сожилению фото дороботки нет…
Сразу думал, что от диодов будет меньше света, но оказалось ноборот… В целом результатом очень доволен, белый свет намного приятнее!))) Не забываем комментировать и ставить нравится!))) Если конечно нравится!))) Всем спасибо за внимание!)))
Цена вопроса: 500 ₽ Пробег: 1 000 км
Снятие и установка плафона

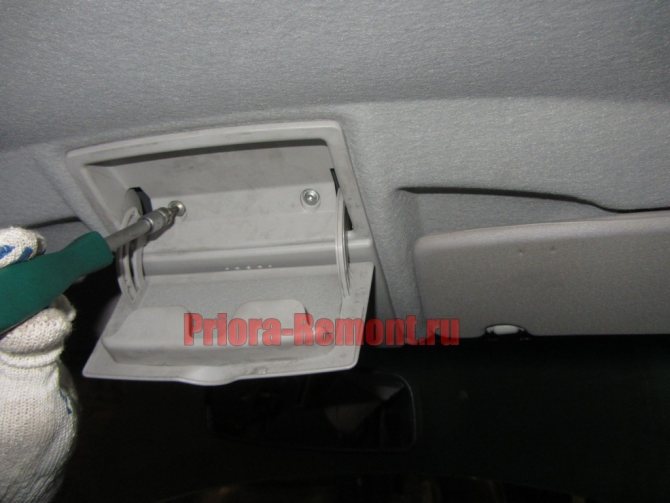

Первым делом открываем верхнее отделение, так называемый очечник, и под ним необходимо выкрутить два винта крепления:

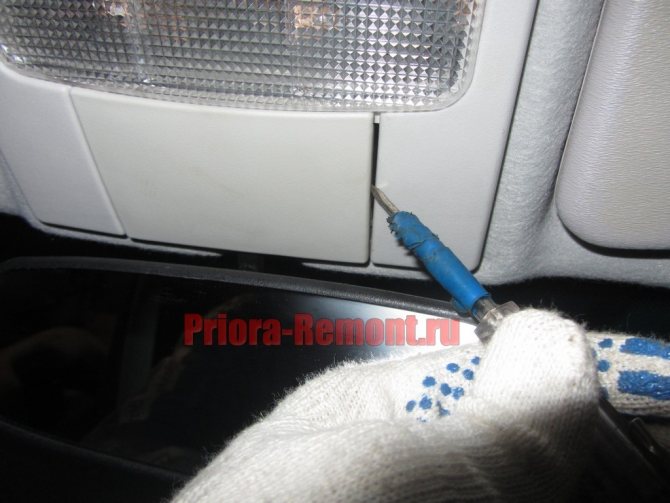

После этого при помощи плоской отвертки поддеваем крышку — декоративную накладку, под которыми находится крепление зеркала заднего вида.

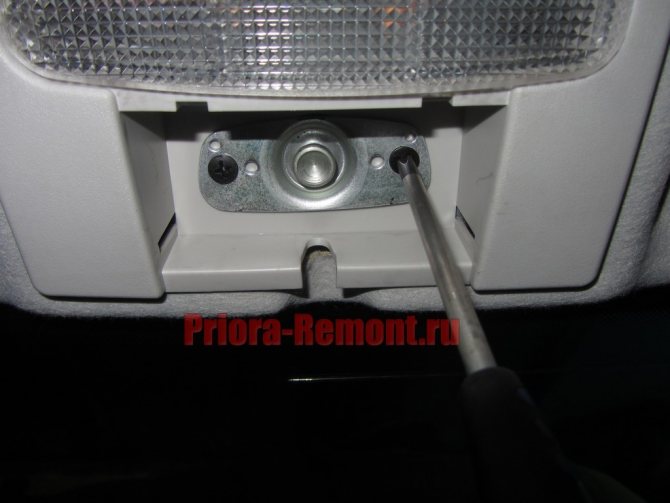

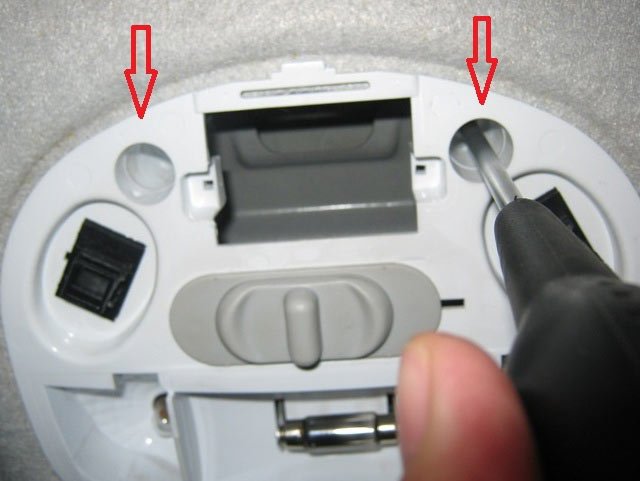

И также откручиваем два винта крепления, как показано на фото ниже:

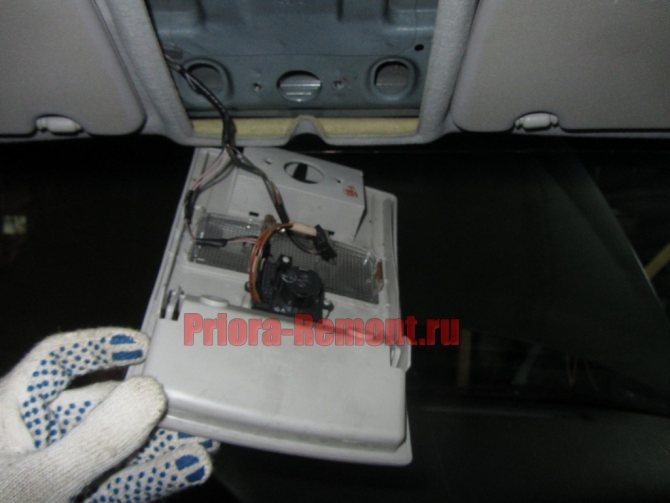

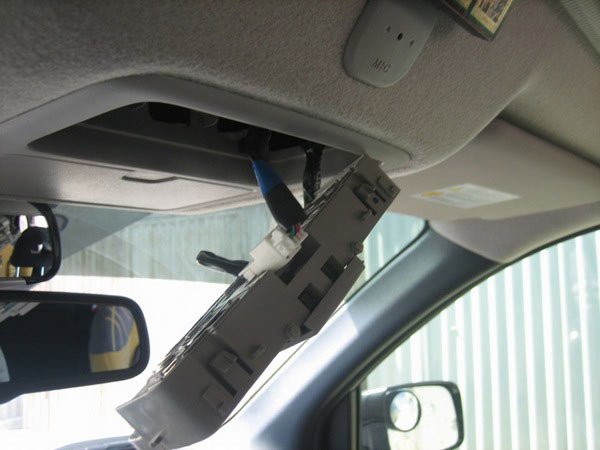

Далее аккуратно отводим плафон в сторону, но без резких движений, так как там к нему идут еще несколько проводов.

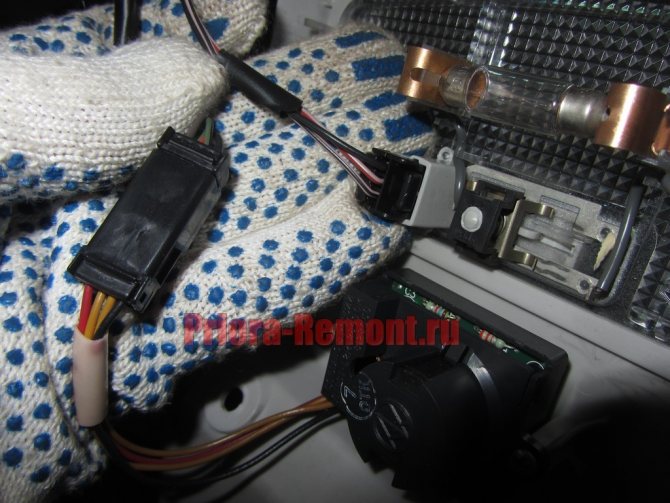

И уже теперь можно отсоединять провода питания, отжимая или прижимая фиксаторы, в зависимости от типа их крепления:
Замена плафона или датчика температуры, а также лампочек подсветки происходит без особых проблем. После всех манипуляций можно производить установку плафона на свое место. На весь ремонт не уйдет более 10 минут времени. Цена нового плафона составляет около 1500 рублей за весь в сборе с датчиками и т.д. За один элемент не более 500 рублей.
Opel Astra 2012, 140 л. с. — стайлинг
Машины в продаже
Opel Astra, 2013
Opel Astra, 2013
Opel Astra, 2011
Opel Astra, 2013
Смотрите также
Комментарии 22
Светят они хорошо, вот только через год они у меня накернились, то есть или мигают как елка новогодняя, или свет не тухнит совсем даже когда ставлю на охрану. Теперь ищу оригиналтные желтве лампы
кайфовая у вас подстветка красная салона…
Добрый вечер господа. Похоже я подхожу под тип я у мамы рукожоп…
При замени лампочек в солнцезащитных козырьках похоже случайно замкнул цепочку…вот что то теперь не работают…проверил уже предохранитель с ним все нормуль…даже и не знаю что еще проверить.
Может кто то встречался с такой оплошностью?
Так я и говорю “для некоторых плафонов”, например для таких, как для задних пассажиров у меня: 08.856.50 GM 13 101 642. Для переднего плафона у меня переделка не требуется. Кроме того, есть такие светодиодные лампочки как у вас показано на первом снимке, я о них говорю. А есть вот такие как здесь: www.ebay.com/itm/11132545…_trksid=p3984.m1423.l2649. Их контакты изменять не нужно, только надо правильно вставить в гнездо, имеет значение полярность.
Некоторые плафоны изготовлены так, что необходима несложное изменение контактов светодиодов. Посмотрите как это выглядет на оригинальных лампочках, сделайте также и будет вам счастье.
да у меня они уже так 2 года работают и нет никаких проблем.)))
печаль… А ты не пробовал другие диоды поставить?
везет, а у меня задние лампы наводку дают и при выкл состоянии тускло светят слегка
А я смог только одну поменять…Когда любую вторую ставлю не работает ни одна лампочка в салоне)
жесть… А в чем причина то? никогда не думал что так может быть…
Говорят, что без обманок ставить бесполезно(хотя у тебя так же всё на компе держится), но т.к. у меня 4 лампочки лежали дома решил попробовать.Я сначала когда вставил все подумал может предохранитель сгорел, поменял-нихрена.Потом она ночь постояла, осмыслила, чтл была не права и всё стало гореть, а потом снова вырубилось.Короче оставил одну в главном освещении и всё
Опель Астра Н. Замена плафонов освещения салона
Для замены переднего плафона освещения салона выполните следующие операции. Вам потребуются: ключ TORX T 20, отвертка с плоским лезвием, пассатижи с тонкими губками. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте отверткой край передней декоративной накладки…
3….и снимите накладку, преодолевая упругое сопротивление ее фиксаторов.
4. Подденьте отверткой край задней декоративной накладки…
5….и снимите накладку, преодолевая упругое сопротивление ее фиксаторов.
6. Подденьте отверткой край блока датчиков объема системы противоугонной сигнализации…
Примечание. Датчики объема системы противоугонной сигнализации устанавливают по заказу. При их отсутствии на месте блока установлена декоративная заглушка.
7….и отсоедините блок от корпуса плафона, преодолевая упругое сопротивление фиксаторов блока.
8. Подденьте отверткой край рассеивателя плафона…
9….и снимите рассеиватель, преодолевая упругое сопротивление его фиксаторов.
10. Выверните два болта крепления корпуса плафона к кузову.
11. Отсоедините колодку гибкой шины проводов к заднему плафону освещения салона.
12. Отожмите отверткой два фиксатора корпуса плафона…
13….и извлеките плафон из гнезда в обивке потолка.
14. Сожмите фиксаторы колодки жгута проводов…
15….и отсоедините колодку от плафона.
16. Сожмите усики держателя колодки жгута проводов…
17….отсоедините колодку от корпуса плафона и снимите плафон. 18. Установите передний плафон освещения салона и все снятые детали в порядке, обратном снятию.
Для замены заднего плафона освещения салона выполните следующие операции. Вам потребуется отвертка с тонким плоским лезвием. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте отверткой край плафона…
3….и извлеките плафон из гнезда в обивке потолка.
4. Снимите отражатель, преодолевая упругое сопротивление его держателей.
Как снять плафон освещения салона самостоятельно?
Этот вопрос обычно встает только перед новичками, недавно севшими за руль, владельцы автомобилей, имеющие большой стаж, как правило, знакомы со всеми хитростями, если, конечно, не предпочитают личного механика-водителя. Однако прежде, чем ответить на этот вопрос, зададим другой – а зачем это нужно? Ведь разные ситуации предполагают и действия различные. Если вы хотите поменять лампочку – схема работы будет типовая, если лопнул рассеиватель и требует замены, плафон снимать вообще не придется.
Но давайте вернемся к плану действий и рассмотрим его поэтапно, а уже потом решим, для каких целей можно использовать эти знания. Перед тем, как снять плафон освещения салона или поменять лампочку, что гораздо проще, необходимо отделить от основания рассеиватель
. Обычно он удерживается пружинными зажимами или на крепежах-флажках, в первом случае колпак достаточно потянуть, во втором – нужно аккуратно подцепить «минусовой» отверткой.
Иногда плафон снимается вместе с рассеивателем одним движением, поскольку они составляют одно целое.
И вот перед вами сама осветительная начинка, можно менять лампочку. Определите источник света, в зависимости от типа вам придется внимать его из гнезда, надавив на пружинный зажим, если это лампа накаливания, либо отсоединять провода от контактов люминесцентной лампы. Второй вариант подразумевает предварительное снятие кожуха, защищающего выводы электропитания путем откручивания пары винтов. Сам плафон удерживают обычно 2-4 винта, вывернув которые, можно легко извлечь корпус из отверстия в обшивке. Далее остается только отсоединить разъем проводов.
Опель Астра Н. Замена плафонов освещения салона
Для замены переднего плафона освещения салона выполните следующие операции. Вам потребуются: ключ TORX T 20, отвертка с плоским лезвием, пассатижи с тонкими губками. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте отверткой край передней декоративной накладки…
3….и снимите накладку, преодолевая упругое сопротивление ее фиксаторов.
4. Подденьте отверткой край задней декоративной накладки…
5….и снимите накладку, преодолевая упругое сопротивление ее фиксаторов.
6. Подденьте отверткой край блока датчиков объема системы противоугонной сигнализации…
Примечание. Датчики объема системы противоугонной сигнализации устанавливают по заказу. При их отсутствии на месте блока установлена декоративная заглушка.
7….и отсоедините блок от корпуса плафона, преодолевая упругое сопротивление фиксаторов блока.
8. Подденьте отверткой край рассеивателя плафона…
9….и снимите рассеиватель, преодолевая упругое сопротивление его фиксаторов.
10. Выверните два болта крепления корпуса плафона к кузову.
11. Отсоедините колодку гибкой шины проводов к заднему плафону освещения салона.
12. Отожмите отверткой два фиксатора корпуса плафона…
13….и извлеките плафон из гнезда в обивке потолка.
14. Сожмите фиксаторы колодки жгута проводов…
15….и отсоедините колодку от плафона.
16. Сожмите усики держателя колодки жгута проводов…
17….отсоедините колодку от корпуса плафона и снимите плафон. 18. Установите передний плафон освещения салона и все снятые детали в порядке, обратном снятию.
Для замены заднего плафона освещения салона выполните следующие операции. Вам потребуется отвертка с тонким плоским лезвием. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте отверткой край плафона…
3….и извлеките плафон из гнезда в обивке потолка.
4. Снимите отражатель, преодолевая упругое сопротивление его держателей.
5. Нажмите отверткой на фиксатор колодки шины проводов…
6….отсоедините колодку и снимите плафон. 7. Установите задний плафон освещения салона в порядке, обратном снятию.
Подключение плафона освещения салона приора

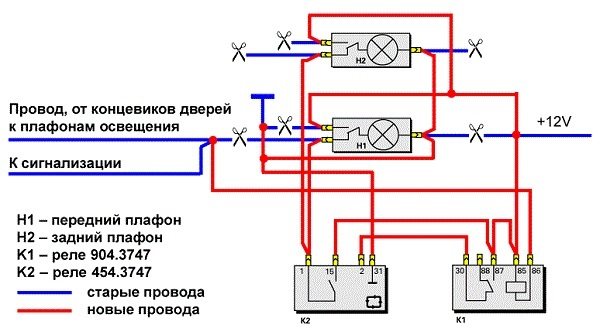

Хочу поделиться с Вами опытом установки плафона подсветки задних пассажиров. Установил из-за нехватки света с плафона водителя. Нередко приходилось пользоваться фонариком для поиска сумки или пакетов, оставленных на заднем сиденье. Оговорюсь, что плафон от приоры «люкс» не слишком яркий, поэтому я позже буду его дорабатывать и обязательно поделюсь опытом. Но пока про саму установку.
Нужно приобрести:— рамку плафона (130 рублей на момент январь 2017г)— плафон подсветки задних пассажиров (400-450руб)— 3 метра провода (толстый провод тут ненужен, т.к. мощность потребления обоих плафонов не превышает 1A)— 3 pin разъем (я не нашел в продаже родной, поэтому использовал компьютерный 4 Pin (уточню позже какой)— 3 pin колодку для подключения к плафону

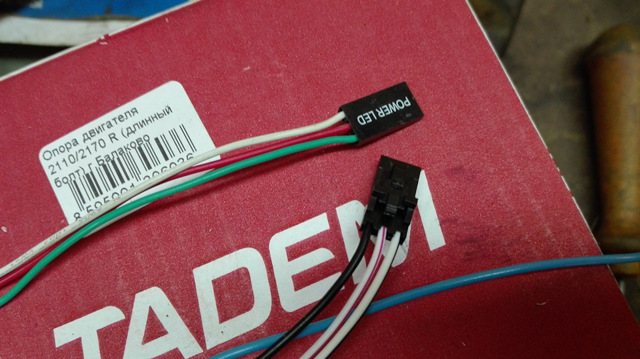

И поскольку я заменил передний плафон «стандарт» на «люкс», то 3 pin колодки нужно две. Купил одну в пламени за 100 руб (офигеть! за что?!). После чего поискал в закромах и нашел подходящую 3 pin колодку от компьютера. Эта колодка подсоединяется к материнской плате и питает светодиод «Power LED» на корпусе.
Эта колодка у меня была недоукомплектована центральным контактом, оно и не удивительно, ведь там, где она применяется он не нужен. Я взял недостающую колодку из аналогичной колодки, но 2 pin. Тем самым я сэкономил 100 руб. Но зачем я это написал? Чтобы вы знали, где можно достать нужные колодки. Если есть еще варианты, пишите их в х, пригодиться.
Сначала я отрезал колодку подключения родного плафона, т.к. не нашел ответной части к ней.
Как заменить лампы освещения салона на Шевроле Лачетти
В штатных плафонах освещения салона Шевроле Лачетти, с завода устанавливаются обычные лампы накаливания C10W 12v и лампа W7.5W 12v. Свет от них недостаточно яркий, в следствии чего, многие владельцы седанов и хэтчбеков Лачетти, устанавливают в плафоны светодиодные лампы вместо обычных. Свет от них более яркий и белый. В этой инструкции мы расскажем как произвести замену ламп самостоятельно и какие лампы лучше выбрать.
Необходимые инструменты
Учитывая то обстоятельство, что на некоторых моделях автомобилей потолочные плафоны крепятся пружинными фиксаторами, для снятия потребуется тонкая шлицевая отвертка.
При наличии обычных пластиковых зажимов достаточно просто обхватив плафон пальцами потянуть в низ.
Провести демонтаж плафонов освещения салона Форд Фокус 2 – просто и займёт это всего несколько минут. Стоит напомнить, что пазы крепления достаточно хрупкие, поэтому операцию стоит проводить аккуратно.
Какие лампы выбрать для освещения
Если вы решили все таки установить обычные лампы накаливания, можно сделать выбор следи большего количества предложений производителей от бюджетных до ламп от philips, osram или koito.

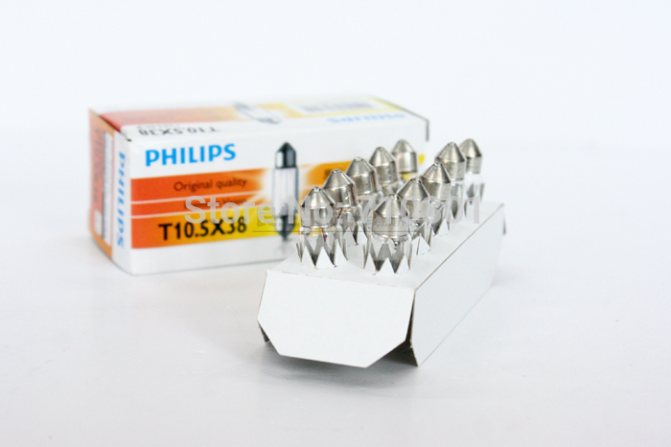

Для центрального плафона
- Маяк C10W 12v цена от 15 руб
- Osram C10W 35мм O-6461 от 40 руб шт
- NARVA C10W 38мм N-17316 от 25 руб шт
- PHILIPS C10W 35мм P-12854 от 35 руб шт
- BOSCH C10W Pure Light 1987302228 от 35 руб шт
Для переднего плафона индивидуального освещения
В этот плафон устанавливаются не совсем обычные по мощности лампы 12v W7.5W Toshiba либо корейских фирм. Цоколь у лампы точно такой же как у W5W, разница лишь в мощности ламп. Если не получится найти лампу W7.5W можно установить лампы W5W или светодиодные аналоги.

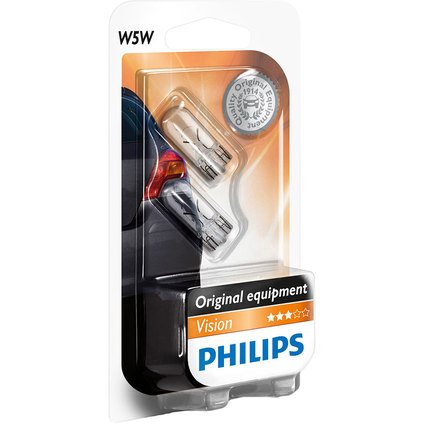

- PHILIPS 12V/W5W 78143 от 30 руб штука
- PHILIPS 12V/W5W LONGLIFE ECO VISION P-12961LLECOCP от 45 руб шт (увеличенный ресурс)
- BOSCH 12V/W5W Pure Light 1987302206 от 30 руб шт
- OSRAM 12V/W5W 2825 от 25 руб

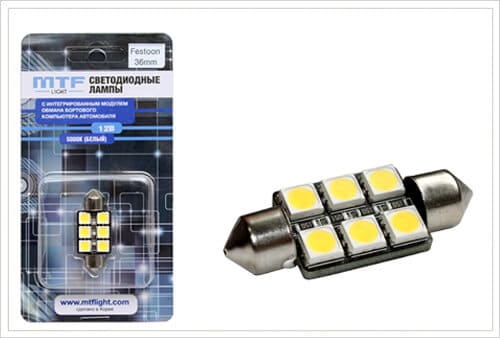

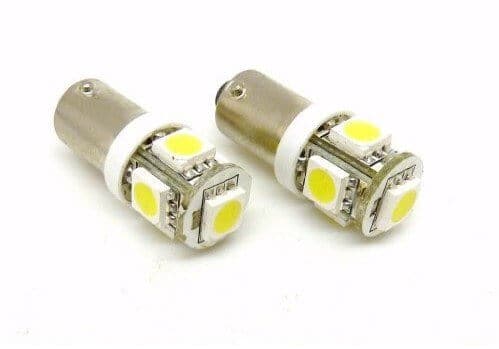

Светодиодные аналоги
- PHILIPS W5W белая 5500K 127916000KB2 цена от 400 руб за комплект

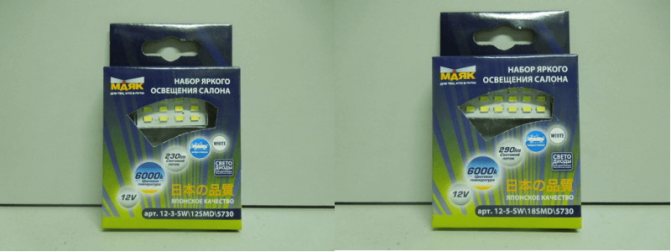

- Маяк 12T10-W5SMD от 90 руб за шт
- Маяк 12T10-W/6SMD от 95 руб шт
- Xenite 12V 5 бесцок. 9 диодов SMD белая 5000K +50% от 350 руб комплект
Вместо обычных ламп накаливая, в плафон индивидуального освещения советуем установить светодиодные лампы. Их срок службы намного дольше обычных, они меньше нагреваются и светят ярче. При выборе диодов обратите внимание на качество, лучше переплатить и взять дороже, чем сэкономить и приобрести некачественные.
В этой статье вы узнаете как произвести замену ламп в птф Рено Дастер. Подробный мануал с фото.
Инструкция по замене ламп

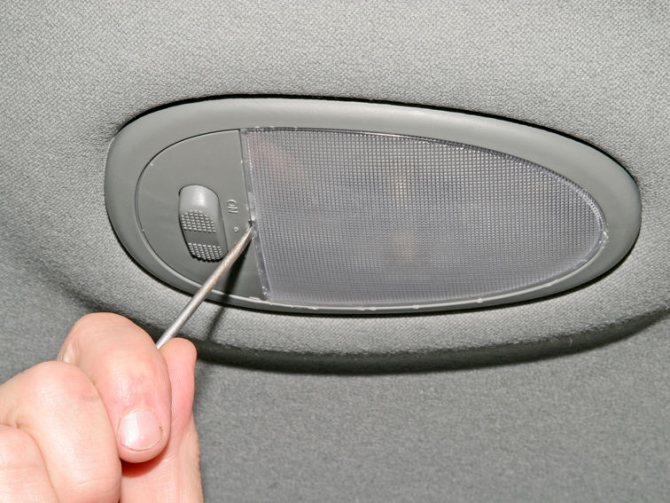

С помощью плоской отвертки аккуратно поддеваем и снимаем рассеиватель с центрального плафона освещения
Убираем его в сторону и достаем старую лампу. Здесь установлена лампа C10W, меняем ее на новую лампу накаливая или светодиодную.
При установке светодиодной лампы необходимо обратить внимание на полярность. Установите лампу, если она не горит, переверните ее в цоколе местами.
Устанавливаем рассеиватель до щелчка и радуемся яркому свету.

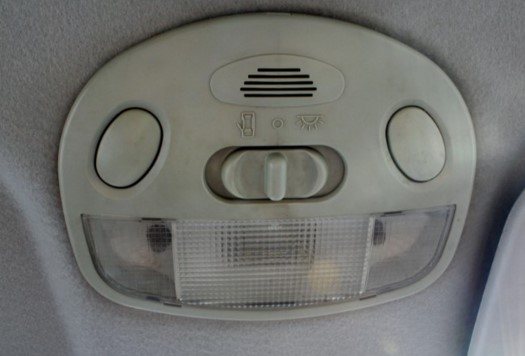

Зачем снимать плафон автомобиля
На самом деле причин снятия плафона в салоне автомобиля можно назвать множество, каждый человек находит определенные проблемы или они его. Процесс снятия плафона довольно простой – это не установка светодиодной ленты в фару, которая, кстати, может пригодиться многим автолюбителям. Итак, существуют следующие причины:
- Замена лампы на более мощную или она сгорела.
- Замена рассеивателя, который можно без проблем повредить.
- Проверка всех контактов в автомобиле во время установки подсветки.
- Обычная замена на другую лампу, если вы желаете установить иное освещение в своем салоне.
Как правило, люди пытаются менять такие лампы только в том случае, если они слишком ярко или тускло светят. Можно поставить и разноцветную подсветку, она всегда будет красиво смотреться. К примеру, у вас установлена светодиодная подсветка синего цвета, без проблем можно поставить и такую лампу.
Замена ламп в индивидуальном плафоне освещения

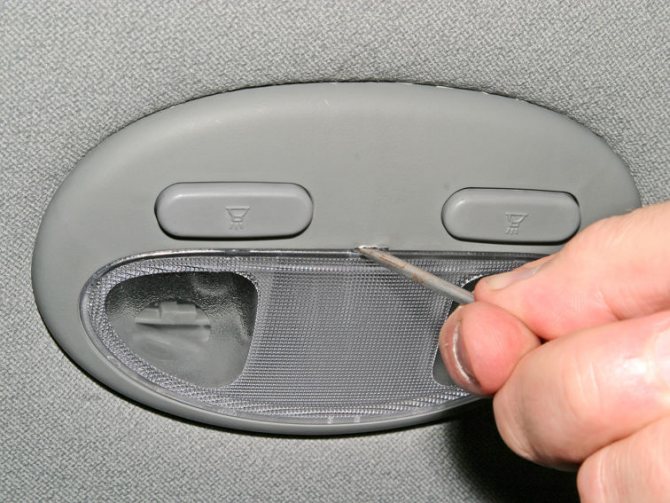

Так же с помощью отвертки поддеваем и снимаем рассеиватель.

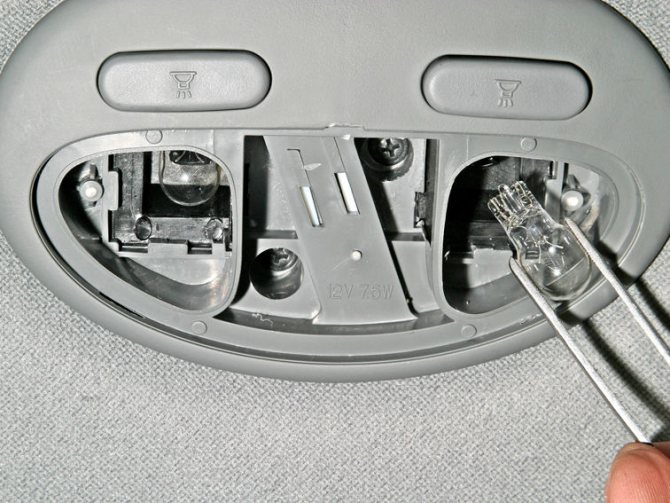

Аккуратно достаем лампу W7.5W из цоколя (удобнее всего сделать это с помощью пинцета или тонких круглогубцев)
Затем устанавливаем новую лампу накаливания или светодиодную.
При установке светодиодных ламп, так же обратите внимание на полярность.

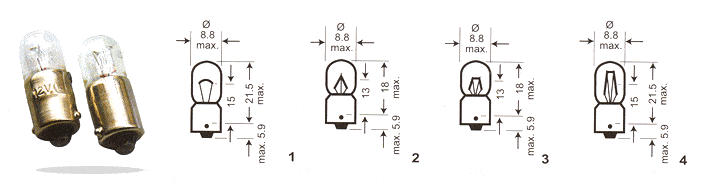

Какие лампы установлены в плафоне освещения салона
Сам плафон состоит из 3 секций – центральной и двух боковых для водителя и пассажира. По центру установлена лампа C5W (АС12-5-1) мощностью 5в. По бокам лампа T4W (А12-4-1) мощностью 4в.
В замен обычных лампа накаливания можно установить светодиодные с точно такими же цоколями. По центру помимо обычной лампы можно поставить универсальную подсветку салона, о ней мы расскажем ниже.
С лампой c5w проблем возникнуть не должно, светодиодных аналогов очень много, какую из них выбрать зависит только от вас. Если вы вдруг окажитесь в профессиональном магазине автосвета, приобретайте лучше лампы с диодами 5730, они будут светить ярче остальных.
Помимо обычной лампы, в центральный плафон можно установить универсальную салонную подсветку. Она бывает разных размеров, поэтому ее можно будет подобрать по размеру плафона. В комплекте идут 3 различных переходника под лампы: c5w,w5w и t4w.
или простые лампы с цоколем c5w
Светодиодные лампы имеют полярность, поэтому при установке обратите внимание на + контакта. Если при установке лампа не работает, просто переверните ее.
У боковых ламп освещения полярность другая. При установке светодиодных ламп они работать не будут и перевернуть лампу не получится. Поэтому придется снимать плафон и переставлять провода непосредственно на самом плафоне. Поменять + и – местами. Все должно работать.
При выборе светодиодных ламп t4w обратите внимание на их размер, в некоторые плафоны лампа может не залезть по ширине.
Замена ламп освещения
Технический предлагает в Казани такой вид услуг как замена ламп освещения. Все работы выполняются квалифицированными автоэлектриками с большим опытом работы и соответствующими допусками. В ходе замены учитываются конструкционные особенности автомобильной светотехники определенной марки и модели автомобиля.
Актуальность предоставления услуг
Автомобильная светотехника обеспечивает безопасную и комфортную эксплуатацию автомобиля в темное время суток и в условиях плохой видимости. В некоторых случаях она также используется в противоугонных системах и охранных комплексах.
Без исправных осветительных приборов эксплуатация легкового транспорта вечером, ночью, в туманную и/или дождливую погоду затруднительна и небезопасна для всех участников дорожного движения. Плюс ко всему светотехника необходима для обозначения габаритов автомобиля и предупреждения о предполагаемых маневрах (поворот, движение задним ходом). Неисправности встречаются различные, электрооборудование может выходить из строя по причине износа проводки, но основная – перегорание ламп.
Распиновка плафона освещения салона приора
Освещение салона играет важную роль в темное время суток: создает комфортные условия для водителя, дает возможность видеть лучше приборы, ручку переключения передач и т.д. Не всегда плафон освещения салона Приора удовлетворяет автолюбителей. В статье рассматриваются виды освещения, дается инструкция, как установить плафоны.
Особенности освещения салона на ВАЗовских автомобилях
В самой простой комплектации Лада Приора осветительный прибор салона единственный. Он расположен на потолке спереди. В них установлены лампочки маркировки C10W, от которых исходит мягкий, но слабый свет желтого цвета. Владельцев Приоры не удовлетворяет такой свет, поэтому они устанавливают усовершенствованный блок от модели версии «Люкс».

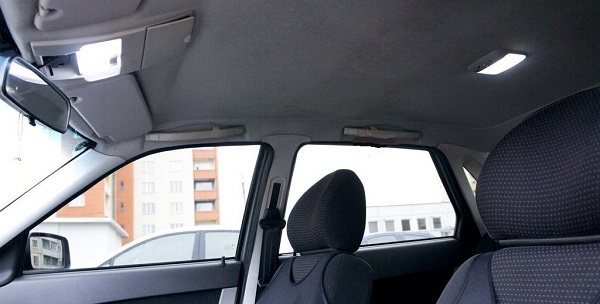

В полной комплектации в Приоре и Калине установлены два осветительные прибора. Один находится около водителя. Второй расположен в потолке над задними сидениями. Хотя используется светодиодная лампа, светит она не хуже источников света, установленных возле водителя.
Инструкция по установке новых плафонов освещения
Для проведения замены осветительных приборов как в салоне Приоры, так и Калины, не потребуется специальных знаний, так как процедура простая.
Чтобы заменить лампочку следует выполнить следующие действия:
- Сначала нужно снять защитную крышку. Это можно сделать поддев его отверткой со стороны крепления и слегка нажав клипсу. Теперь крышку легко демонтировать из потолка.
- Далее нужно отсоединить провода питания.
- Отсоединив старую лампу, на ее место устанавливается новый элемент.
- Сборка производится в обратном порядке.
Установка дополнительного осветительного прибора «Люкс» потребует аккуратности и времени. В первую очередь необходимо приобрести новый блок, который будет размещен над задним диваном.
Процедура установки состоит из следующих этапов:
- Сначала на потолок нужно нанести разметку, определившись с местом, где будет находиться задний плафон.
- Затем, согласно разметке, вырезается отверстие в потолочном покрытии.
- Далее между крышей и потолочным покрытием нужно протянуть питающий провод от переднего фонаря.
- На следующем этапе подключается устанавливаемый блок.
- Чтобы крышка плотно прилегала к потолку, можно вырезать рамку из какого-нибудь резинового уплотнителя.
В Приоре комплектации «Норма» рекомендуется менять установленный с завода передний блок. Заменить его несложно, так как характеристики приборов одинаковые.
Схема замены аналогична замене лампочки: вместо старого источника света будет установлен новый элемент. При установке светодиодов следует учитывать, что они отличаются по цвету яркости. Для заднего фонаря лучше делать светодиодную подсветку более яркой, а впереди поставить светодиоды средней яркости (автор видео — Ремонт и Тюнинг).
После того, как заменили осветительный блок комплектации Приоры Норма на более качественный люксовый, в салоне становится комфортнее водителю.
Простота монтажа и небольшие временные затраты дают возможность заменить штатный блок освещения на более мощный, либо оснастить кабину дополнительным источником света. При этом не нужно обладать глубокими знаниями по электротехнике, замену сможет выполнить даже начинающий водитель.
Цена вопроса
Блок (диодный) стоит 460 руб. Передняя комплектация Люкс стоит 535 руб.
Улучшить освещение, заменив его на светодиодное, можно двумя вариантами:
- Замена обычной лампы на светодиодную. Цена 50 руб.
- Замена осветительной лампы на светодиодный модуль — 350 руб.
