Как правильно прозвонить проводку тестером в квартире: проверить обрыв провода мультиметром

Если нужно найти неисправность оборудования или электрической проводки, одной из операций, которая выполняется в первую очередь, является прозвонка кабелей и проводов мультиметром (тестером) для проверки исправности цепи (отсутствия в ней разрывов), наличия короткого замыкания и определения её сопротивления (если это необходимо). Таким образом удаётся легко и достаточно быстро проверить на исправность лампу, утюг, выключатель, предохранитель, трансформатор. О том, как прозвонить провода мультиметром правильно, и пойдёт речь в этой статье.

Что используют для прозвонки проводки

Для проверки обрывов проводов или при выявлении короткого замыкания применяют профессиональные и самодельные тестеры. Приборы собственного производства представлены в виде батарейки и прикрепленной к ней лампочки.

Профессиональные тестеры – мультиметры, с помощью которых можно не только прозвонить провода, но и выполнить ряд других диагностических работ в электрической сети.

Это удобный и простой в обращении прибор, который всегда находится в арсенале электрика.

Поиск места короткого замыкания или обрыва провода

Итак, как прозванивать провода мультиметром мы уже знаем. Осталось научиться определять, обрыв провода или место короткого замыкания в стене. На данный момент существуют специальные приборы для определения места обрывов. Но их цена достаточно высока и, если вы не планируете этим зарабатывать такая покупка не целесообразна.

• Как мы уже сказали сейчас существует множество способов и приборов для определения места обрыва провода. Я приведу пример лишь одного, которым пользуюсь уже много лет и который не разу не подводил меня.

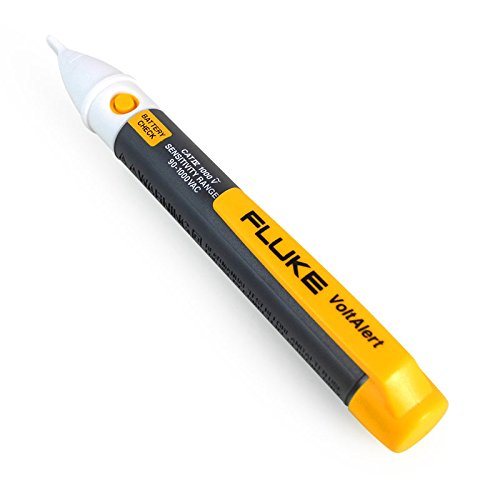

• Для него необходим только емкостной указатель напряжения. Я пользуюсь , но данный вопрос не принципиален. Главное, чтоб он срабатывал правильно, а не от малейшего движения. Такие тоже есть. Стоимость его не столь высока, а в хозяйстве вещь довольно нужная.
• Для определения места обрыва фазного провода вы от распределительной коробки, где напряжение имеется, просто ведете им вдоль стены по предполагаемому месту прокладки провода. Пока на проводе есть напряжение индикатор светится. На месте обрыва он погаснет.
• Для определения места обрыва нулевого провода его просто нужно кратковременно сделать фазным. Для этого в первую очередь снимаем напряжение. Затем отключаем фазный нулевой и защитный провод и подключаем нулевой провод к питающему фазному. После подачи напряжения действуем так же как при поиске обрыва фазного провода. Не забудьте после поиска восстановить схему.
• Если имеет место короткое замыкание с обрывом, то отключаем все провода кроме фазного, а затем подаем напряжение. Дальше действуем так же как при поиске места обрыва фазного провода.

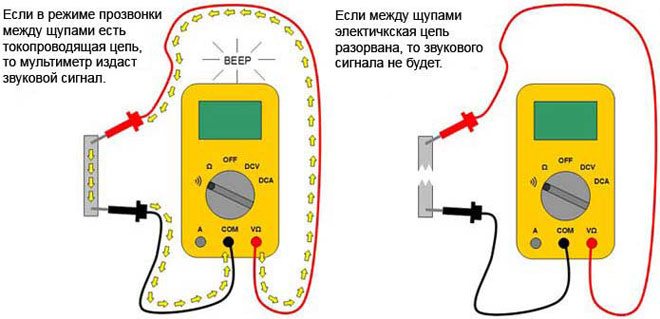

Как работает прозвонка

Мультиметр имеет свой источник питания, и с его помощью в обесточенный проводник подается напряжение.

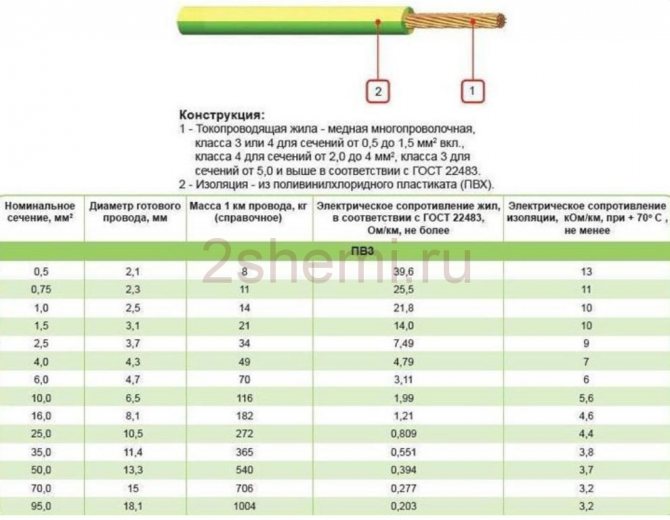

Каждый материал имеет сопротивление, которое можно измерить или вычислить. Мультиметром, установленным на позицию «определение сопротивления», проводится тестирование провода. На дисплее прибора указывается величина сопротивления материала.

Сила тока I прямо пропорциональна напряжению U и обратно пропорциональна сопротивлению R. Эту формулу многие помнят из уроков физики.

I=U/R

Значит то напряжение, которое есть в мультиметре, подается на проверяемый проводник. Происходит анализ данных материала, и результат выводится на дисплей.

Сам факт, что найти эту величину удалось, и объясняет, что проводник не поврежден.

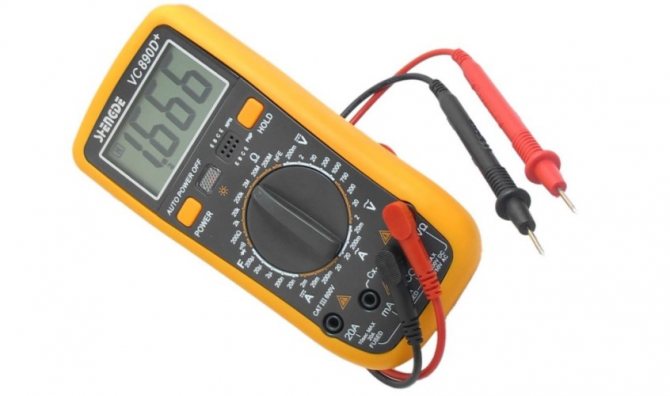

Мультиметр для прозвонки проводов

Что нужно знать о данном приборе? Во-первых, стоит отметить ценовое разнообразие и доступность. Даже недорогие мультиметры способны безупречно справиться со множеством поставленных задач, в том числе, и с прозвонкой проводов.

Рассмотрим более детально типичный бюджетный вариант. Ознакомимся с конструкцией, компоновкой и определим его функционал.

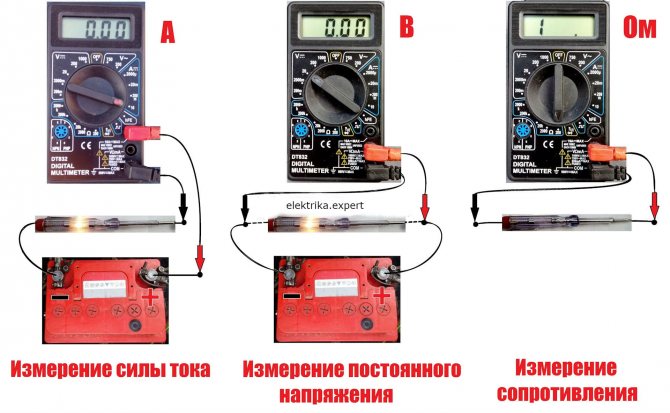

Как видно типовой прибор имеет цифровой дисплей, органы управления и гнезда для подключения щупов. Расшифруем основные режимы мультиметра:

• OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка).
• ACV (может обозначаться V~) – измерение переменного напряжения.
• DCV (может обозначаться V…) – измерение постоянного напряжения.
• ACA (может обозначаться A~) – измерение переменного тока.
• DCA (может обозначаться A…) – измерение постоянного тока.
• Ω — измерение сопротивления.
• hFE – измерение параметров транзисторов.
• ->Ι- – проверка проводимости (прозвонка цепи).

Гнезда для подключения щупов маркируются следующим образом:

• COM(-) – общее гнездо для подключения черного провода.
• VΩmA(+) – гнездо для подключения красного провода.
• 10A…MAX – гнездо для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 Ампер.

В рамках рассматриваемого вопроса будут рассмотрены только два режима мультиметра:

Режим измерение сопротивления.

Режим проверки проводимости (прозвонка).

Наличие звукового сопровождения при проверке проводимости.

Наличие звукового сопровождения, не являющееся обязательным, дополняет режим прозвонки и упрощает процесс проверки. Вам не нужно постоянно отвлекаться и смотреть на дисплей прибора. Наличие или отсутствие сигнала зуммера даст четкое представление о целостности измеряемого проводника.

В каких случаях проводится проверка

К прозвонке прибегают тогда, когда необходимо убедиться в целостности цепи.

Случаи бывают разные:

• поломка выключателя или розетки;
• выход из строя бытовых электрических приборов;
• проверка печатных плат;
• диагностика проводки автомобиля;
• поиск необходимой жилы среди большого количества других проводников;
• диагностика линий связи, а также осветительных и силовых сетей при их установке.

Поверку проводов при неисправном выключателе или розетке необходимо проводить только после того, как исключены другие варианты поломки.

Например, нарушение соединений или дефект приемника электрического тока.

Причинами повреждения проводов могут являться и механическое воздействие (при ремонтных работах), и перегрузки, которые вызывают короткое замыкание. Его тоже возможно определить мультиметром.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

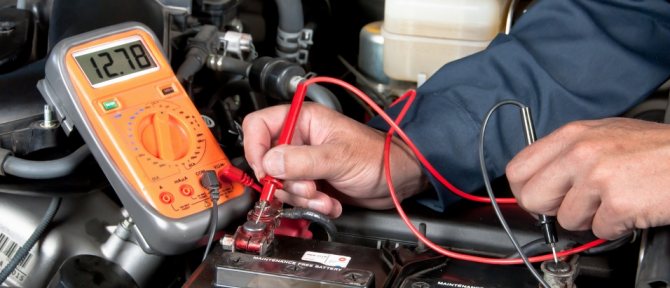

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом.

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя.

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

Дополнительная информация! Перед прозвонкой осветительного устройства в первую очередь убедитесь в исправности самой лампочки, переставив её в заведомо исправный прибор.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Настройка мультиметра

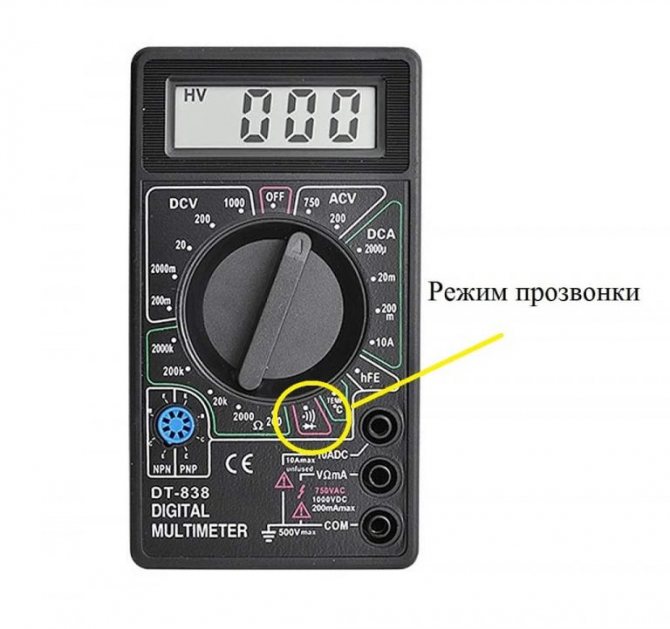

Для диагностики целостности проводов на мультиметре необходимо выставить режим прозвонки. К измерительному прибору прилагаются два провода с щупами: красный и черный. Их нужно вставить в соответствующие для них гнезда: «СОМ» – для черного, «VωmA» – для красного. Таким образом, соблюдается полярность при измерении.

Для проверки исправности тестера щуп красного и черного провода нужно замкнуть друг с другом. Раздается характерный звонок – мультиметр готов к работе.

Показатели и их расшифровка

Во время проверки проводников на дисплее тестера появляются цифровые значения, по которым определяют наличие сопротивления в проводнике.

Звучит сигнал, и на экране отображается число «0» (или близкое к нулю) – проводник не поврежден.

Если звука нет, а прибор показывает «1» – в проводе разрыв.

Пределы величин

Если проверять целостность проводников на режиме «определение сопротивления», то необходимо выставлять пределы величин.

Значения, введенные вручную, всегда кратные 2. Для проверки длинных проводов – 20 Ом. Минимальная цифра, которую можно указать – 2 Ом.

Подключение тестера

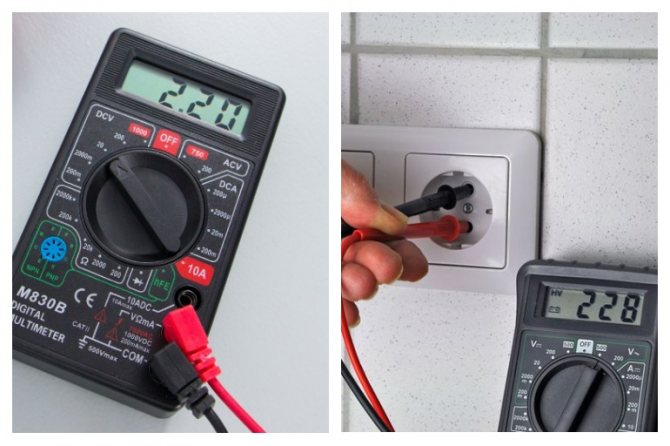

Мультиметр, выставленный в нужном режиме, подсоединяют двумя щупами к контактам проверяемого проводника. Для удобства щупы и концы провода иногда скрепляют металлическим зажимами – «крокодилами». Тестер сразу показывает результаты диагностики на экране.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

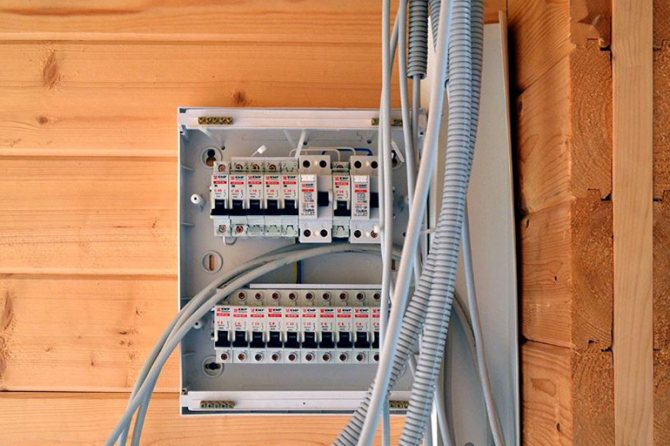

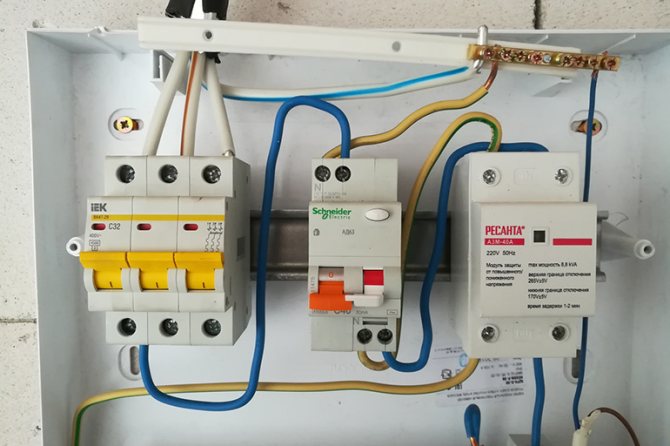

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

Прозваниваем выключатель. При включенном выключателе должен быть звуковой сигнал, при выключенном — тишина и «1» на индикаторе.

1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
3. Выкрутить из патрона лампу.
4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
4. Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

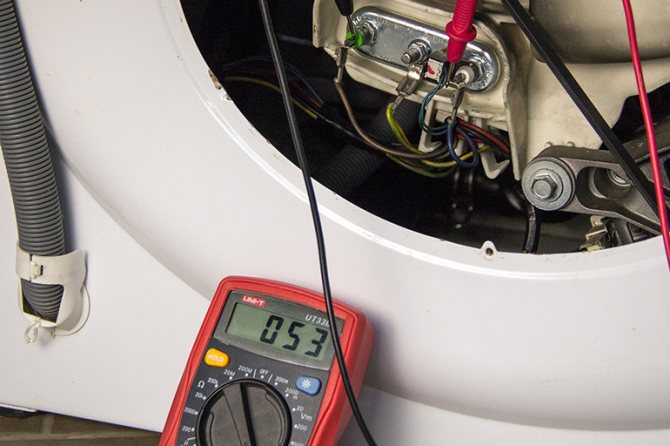

Проверка ТЭНа

Перед проверкой прибора нужно рассчитать его сопротивление. Это легко сделать, зная мощность ТЭНа. Она указана в его документах или на обратной стороне корпуса.

Рассчитать сопротивление можно с помощью формулы:

R=U²/P,

где U – напряжение в сети, P – мощность ТЭНа, а R – сопротивление.

Если ТЭН имеет мощность 2000 Вт, а напряжение электросети 220 В, то сопротивление, высчитываемое по данной формуле, получается 24.2 Ом.

Далее можно переходить к процессу измерения:

1. Перед тем как проверить цепь ТЭНа, нужно выключить его из сети и отсоединить провода.
2. На мультиметре выставить режим «измерение сопротивления» и указать диапазон до 200 Ом.
3. Щупами тестера дотронуться до клемм ТЭНа. При исправности проверяемого прибора на дисплее мультиметра высвечивается число, близкое к тому, что нашли по формуле. Если мультиметр показывает «1», значит есть обрыв. Если «0» – внутри ТЭНа замыкание.

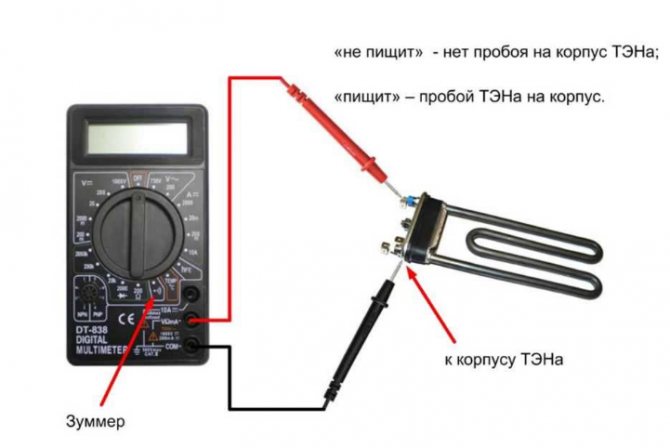

В режиме прозвонки ТЭН можно проверить на наличие пробоя на корпус. Для этого один из щупов тестера подсоединяем к выводу прибора, а второй – к его корпусу или к заземлению. Если пробой есть, тестер будет пищать.

Как проверить целостность провода в режиме определения сопротивления

В мультиметрах, где отсутствует функция прозвонки, проверку целостности провода можно осуществлять в режим измерения сопротивления.

В данном случае щупы подключаются также, как и при прозвонке, а прибор выставляется в режим определения сопротивления (Ω).

Начинать измерения нужно на самом минимальном пороге шкалы прибора — например 200 Ом. Все действия такие же, как и при прозвонке. Нужно лишь следить за показаниями прибора. Если провод цел, то на дисплее отобразиться величина его сопротивления. Если есть обрыв, то сопротивление не отобразиться (OL — состояние перегрузки).

Безопасность при использовании мультиметра

При работе с тестером необходимо помнить о предосторожностях и соблюдать правила безопасности:

1. Перед тем как прозвонить цепь мультиметром, обесточить сеть.
2. Около выключенного рубильника повесить предупреждающую табличку о том, что проводятся работы.
3. Не касаться оголенных проводов руками.
4. Работать в специализированной одежде и в резиновых перчатках.
5. Если в цепи есть конденсаторы, они должны быть разряжены. В противном случае мультиметр выйдет из строя.Во время поведения теста специалисты рекомендуют:

• пользоваться «крокодилами» (это зажимы, которые закрепляют на концы проводов тестера; контакт становится надежней, и освобождаются руки);
• не прикасаться руками к оголенным проводам или щупам, иначе измерения будут не корректными.

Но если есть сомнения в своих способностях в проведении диагностики, лучше довериться специалистам.

Прозвонка многожильных кабелей с целью их маркировки

При маркировке многожильных кабелей можно использовать описанные выше методы, но существуют способы, позволяющие существенно упростить этот процесс.

Способ 1: применение специальных трансформаторов, у которых имеется несколько отводов вторичной обмотки. Схема подключения такого устройства показана на рисунке.

Как видно из рисунка, первичная обмотка такого трансформатора подключена к сети питания, один конец вторичной обмотки подсоединен к защитному экрану кабеля, остальные выводы — к его жилам. Для маркировки проводов необходимо замерить напряжение между экраном и каждым проводом.

Способ 2: использование блока резисторов с разным номиналом, подключенного к проводам кабеля с одной стороны, как показано на рисунке.

Для определения кабеля достаточно замерить сопротивление между ним и экраном. Если вы хотите сделать такой прибор своими руками, то следует подбирать резисторы с шагом не менее 1 кОм, чтобы уменьшит влияние сопротивления провода. Также не следует забывать, что номинал резисторов имеет определенную погрешность, поэтому предварительно замерьте их омметром.

При проверке телефонного многожильного кабеля монтажниками не редко используется гарнитура для прозвонки, например ТМГ 1. Собственно, это две телефонные трубки, к одной из которых подключена батарейка на 4,5 В. Такое несложное приспособление позволяет не только проверить кабель, а и согласовывать свои действия при монтаже и тестировании.

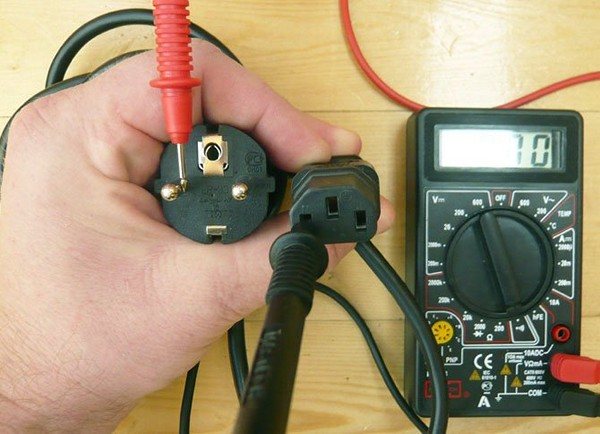

Как прозванивать провода мультиметром

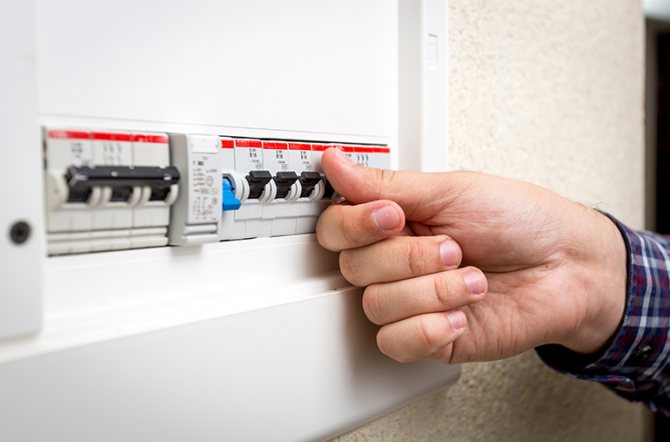

Для проверки проводов необходимо сначала обесточить сеть.

Затем:

• привести мультиметр в рабочее состояние;
• установить нужный режим;
• прикрепить щупы;
• проверить готовность тестера.

После подготовки можно приступить к проверке. Щупы мультиметра соединить с оголенными концами провода. Сигнал есть – проводник целый.

Проводка в квартире

В данном случае для каждой комнаты выделена отдельная электропроводка, которая питается через автоматический выключатель от щитка.

Если пропало электричество в квартире, первое, что нужно проверить – распределительный щит.

В случае когда автоматы не выключились, поломка скорее всего кроется в приемнике или в комнатном рубильнике лампы. А если защита сработала, необходимо проверить всю проводку.

Прозвонка разрешена только в обесточенной сети. Перед диагностикой необходимо проверить, есть ли ток в цепи.

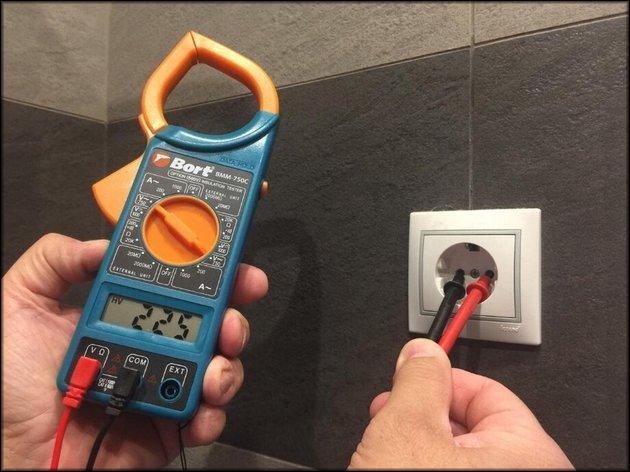

Первое, что выходит из строя – сама розетка. Выявить дефекты в ней можно визуально, вынув ее из подрозетника. Но диагностику лучше выполнить при помощи приборов.

Если и она в рабочем состоянии, проверяется распределительная коробка. Она находится поблизости от розетки. В коробке укомплектованы скрутки проводников: фаза, земля и ноль. Одним щупом мультиметра нужно поочередно прикасаться к контактам в розетке, а другим – к оголенным концам скруток. Так выявляется поврежденный проводник.

Проверка целостности цепи

Для прозвонки цепи необходимо проверить каждый элемент, входящий в нее. Щупы мультиметра нужно соединить с разными концами одного провода, таким образом замкнув его. Раздался звук – с проводником все в порядке, в противном случае требуется замена.

Прозвонка длинного проводника

Бывают случаи, когда необходимо узнать, не поврежден ли провод, концы которого находятся далеко друг от друга. Тогда для проверки используют заземление. Нужно один конец проверяемой жилы соединить с землей при помощи металлического стержня, а щупами мультиметра прикоснуться к другому концу и к заземляющему проводу.

Получается замкнутая цепь, в которой земля является проводником.

Как прозвонить провод в автомобиле

Прозвонка электроники в машине проводится так же, как и в других случаях: прикосновением щупов тестера к концам проводника. Важно перед проверкой включить двигатель на холостых оборотах. В случае когда для прозвона доступен только один контакт, второй щуп тестера накидывают на массу (металлический корпус автомобиля). Он выполняет функцию заземления.

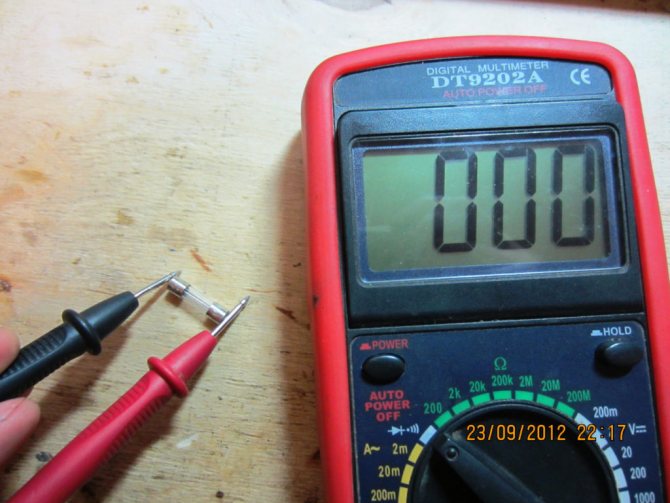

Предохранитель

Это устройство, которое предотвращает перегрев элементов в цепи. Оно имеет вид маленькой пластины или цилиндра с тонким кабелем внутри. Для его тестирования щупы мультиметра прикладываются к разным сторонам. На режиме «прозвонка» при условии целостности предохранителя должен раздаваться звук.

На режиме «определение сопротивления» на экране тестера: «0» – нет разрыва, «1» – повреждение проводника.

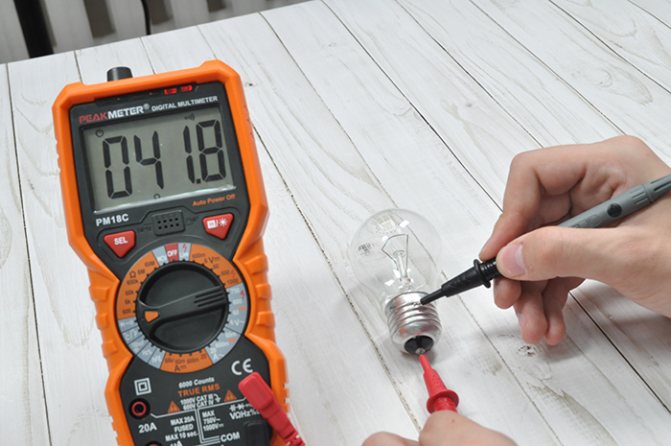

Лампы

При проверке нужно один щуп тестера подсоединить к центральному контакту, а второй – к боковому. Диагностика также проходит в режиме прозвонки.

Подобная проверка может производиться только с винтовым цоколем.

Диоды и светодиоды

В диоде полярность обусловлена анодом и катодом. Поэтому он проводит ток в одном направлении. Для проверки элемента на тестере выставляется соответствующий режим. К полюсам диода прикасаются щупами мультиметра, а потом меняют их местами.

Если в результате одной проверки тестер показал «0», а во время другой «1» – элемент исправен.

У светодиода полярность обратная. При касании плюсовым контактом к аноду, а минусовым к катоду он загорается. Когда меняют положение проводов тестера, напряжение исчезает. Так определяется, что светодиод в рабочем состоянии.

Что нужно знать о приборе, чтобы прозванивать провода

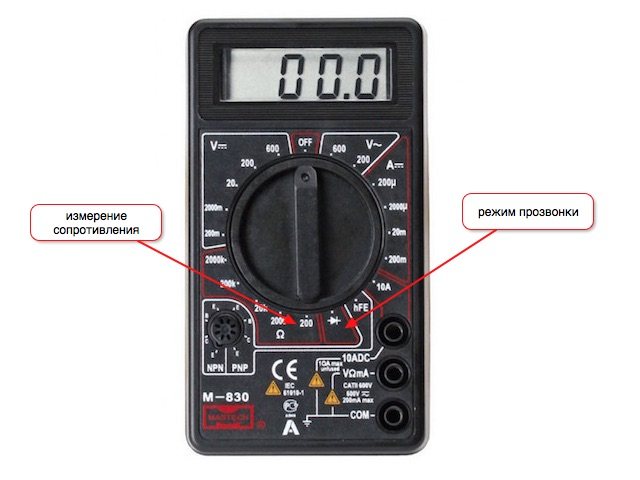

режим прозвонки

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Некоторые особенности

Специалисты обращают внимание на моменты, которые необходимо учитывать при прозвонке проводов.

В смежных комнатах розетки устанавливаются в одном месте друг напротив друга.

Они не всегда относятся к той распределительной коробке, что находится поблизости.

Иногда для прозвона провода, соединяющего распределительную коробку и розетку, не хватает длины щупов мультимера. Чтобы проверить целостность проводников, замыкают контакты в самой розетке, а измерения проводят в распределительной коробке.

При отсутствии тестера

Если мультиметра нет под рукой, прозвонить провод можно и самодельным прибором. Он состоит из автономного аккумулятора, лампочки и двух проводников. Концы отводов от батарейки по аналогии с мультиметром подсоединяют к концам проверяемого проводника. Лампочка служит световым индикатором. Если она зажигается, провод не поврежден.

Если автомат не работает

В случае когда пропадает свет в комнате, а защитный автомат не срабатывает, нужно выполнить ряд действий:

1. Проверить, есть ли ток на выходе и входе автомата. Если с этим все в порядке, перейти к следующему шагу.
2. Выкрутить лампу и проверить ее, прикоснувшись одним щупом тестера к металлической резьбе цоколя, а другим – к основному контакту элемента. Если сигнал мультиметра оповещает об исправности прибора, поиски проблемы продолжаются.
3. Патрон осматривается визуально, можно дополнительно прозвонить его контакты. Если он в норме – проверяем выключатель.
4. Внешний корпус комнатного рубильника необходимо достать из коробки и осмотреть его. Проверить, есть ли обугливание проводов или пластика, хорошо ли затянуты крепления. Затем прозванивают оборудование.

Часто поиск дефекта в данном контексте ограничивается вышеперечисленными действиями.

Если автомат сработал

В случае короткого замыкания или перегрузки сети защитные автоматы отключают подачу напряжения в квартиру или дом.

После того как произошла проверка лампочки, патрона и выключателя, нужно прозвонить проводку.

Алгоритм действий выглядит примерно так:

1. Выставить мультиметр в режим прозвонки.
2. Одним щупом подсоединиться к нулевому контакту, другим – к рабочему проводнику. Если тестер издает сигнал, значит в цепи есть короткое замыкание.
3. При таком раскладе необходимо вскрыть распределительную коробку, к которой относится выключатель, и разомкнуть провода.
4. Все контакты прозванивают, чтобы выяснить, какие из них закоротило.

Таким образом, диагностика цепи проводится по пути от приемника к щитку до выявления повреждения и его устранения.

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.
В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

• На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал). Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната) опять должна быть обесточена.
• Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
• Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

Пример прозвонки кабелей

Перед тем как проверить кабель, необходимо зачистить все его жилы с обоих концов. После настройки мультиметра можно приступать к проверке.

Щупы тестера накладываются на соседние провода одного конца кабеля и прозванивают их. При отсутствии короткого замыкания тестер не должен показывать наличие сопротивления и издавать звуковой сигнал. Если он пищит, значит провода между собой сне омкнулись (закоротились). Так попарно проверяют все проводники.

Повреждение проводов исключают следующим образом:

• скручивают все жилы кабеля между собой на одном конце и так же на другом;
• накидывают щупы мультиметра на скрутки;
• прозванивают весь кабель.

Если проверку сопровождает звуковой сигнал, значит все в порядке.

Как выглядит режим прозвонки на мультиметре?

В центре цифрового тестера, как правило, располагается регулятор, который можно вращать по кругу и устанавливать в разные положения. Каждое положение соответствует конкретной опции. Каждая опция обозначается рисунком или надписью. Значок прозвонки может состоять из одного или пары символов: звуковой волны (обязательно) и диода (если режим прозвонки совмещен с режимом проверки диодов).

Что показывает мультиметр при прозвонке

Мультиметр, при прозвонке, показывает вычисленную им величину падения напряжения в милливольтах в этой цепи.

Создаваемый же тестером ток, на проверяемом участке, величиной около 1 миллиампера, выбран так не случайно, так как падение напряжения в милливольтах в таком случае соответствует сопротивлению в Омах.

Другими словами, при прозвонке электрических цепей или электроматериалов нам показывается величина падения напряжения, которая равна сопротивлению этого участка в Омах.

Обрыв – это бесконечное сопротивления

Проверка целостности цепи (провода) на самом деле является проверкой сопротивления. Как вы знаете, каждый провод имеет свое собственное электрическое сопротивление, но он очень мало на нескольких (десятках) метрах. Таким образом, если на одной и на другой стороне щупов мультиметра находится один и тот же провод, сопротивление между его клеммами должно быть не более нескольких Ом. В домашних сетях оно обычно ниже 1 Ом.

Когда же сопротивление составляет десятки kΩ (килоом) или MΩ (мегаом), значит либо произошёл разрыв в цепи, либо мы проверяем два разных провода:)

Перед тем как что-нибудь проверять, убедитесь что кабель или провод не под напряжением. Это очень важно, так как в противном случае это будет последнее измерение, проведенное с помощью данного мультиметра. Лучше всего перед проверкой кабель вообще отключить от всего, чтоб удобнее и безопаснее была работа.

Возможные результаты проверки розетки мультиметром

Их может быть три:

• нормальное напряжение;
• аварийное;
• отсутствие напряжения.

Нормальное напряжение

Может составлять 220 – 230В, хотя ранее стандартной считалась величина напряжения 220В, и в соответствии с ней производились электроприборы и монтировались электросети.

В более позднее время стандартной стала величина 230В. Поэтому в современных зданиях напряжение, скорее всего, будет близким к данному значению. Поэтому, перед тем как измерять напряжение, узнайте, какому стандарту соответствует ваша электросеть, чтобы не пугаться при виде полученных результатов. Таким образом, замерить напряжение мультиметром в розетке 220В – совсем не значит, получить именно такой результат.

Современными стандартами допускаются отклонения от номинальной величины напряжение на ±10%. Поэтому, относительно номинала 230В, учитывая отклонения, нормальными могут считаться величины от 207 до 253В.

Если вы заметили постоянное отклонение напряжения даже в пределах этих цифр, это повод обратиться в обсуживающую организацию с заявкой на проверку причин этих отклонений.

Аварийное напряжение

Любой результат за пределами указанных условно нормальных пределов 207 – 253В считается аварийным. Более низкий показатель указывает на потери в сети, более высокий – на перенапряжение.

Причинами таких отклонений могли стать:

• ошибки при проектировании электросети;
• неполадки с контактами.

Также проблемы могут быть следующими:

• износ наружных электросетей, оборудования;
• некорректно подобранное генерирующее или распределяющее электрооборудование;
• перегрузки в электросети.

Эти неприятности дислоцируются вне квартир и даже самих зданий. В такой ситуации кроме как замерить напряжение мультиметром в розетке, вы ничего не сможете сделать самостоятельно. Нужно обращаться в обслуживающие дом организации.

Чтобы отсеять вопросы, которые можно решить самостоятельно от тех, которые обязаны решать специальные организации, необходимо:

• Открыть электрощит, где расположен вводный в квартиру автомат, и замерить на нем напряжение. Если оно стандартное, то стоит проверить внутреннюю электросеть.

При невозможности самостоятельной диагностики, обратитесь к профессионалам. Выявить причину и устранить ее – вариант гораздо более дешевый, чем гипотетическая вероятность замены всей бытовой техники в случае ее перегорания.

• Когда же на вводном в квартиру кабеле напряжение не соответствует номиналу, обращайтесь в организацию, обеспечивающую электроснабжение дома, или поставьте в известность управляющую компанию.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации. Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Как измерить 220 в мультиметром

• Стрелочные или аналоговые. Такие модели использовались до появления электронных. Стоят недорого, не требовательны при работе и не требуют источника постоянного тока. Недостатком устройства является неудобство снятия показаний из-за размеров шкалы.
• Электронные или цифровые. Это современные удобные устройства с большим количеством функций. Стоят дороже, но точность показания выше. Большинство специалистов используют данный вид устройств.

• постоянное и переменное напряжение;
• сопротивление;
• емкостные и частотные характеристики;
• силу постоянного и переменного тока;
• параметры диодов и транзисторов;
• температурный режим.

Переключение режимов производится при помощи ручки на панели устройства.

• Перед началом работы устройство собирается. В разъем с надписью COM всегда вставляется черный щуп. Красный нужно подключить к разъему с надписью VΩmA. Существует третий выход 10 А – это значит, что мультитестер способен измерять силу тока до указанного значения.
• После подключения выбирается режим измерения. Его нужно выставлять внимательно, так как при неправильных настройках устройство может выйти из строя. Менять положение переключателя во время работы запрещено. Поворотный выключатель устанавливается в поле ACV или V в положение 750.
• Теперь щупы можно вставлять в гнезда розетки и смотреть результат. Значение в 220 В будет иметь отклонения, по ГОСТу погрешность достигает 10%. Если значение выходит за рамки погрешности, рекомендуется установить дома стабилизатор напряжения.

Замер напряжения

Проверить мультиметром напряжение в розетке очень просто. Для этого необходимо сделать следующее:

1. Измерительный прибор перевести в режим вольтметра. Выбрать опцию замера переменного напряжения круговой рукояткой с порогом измерений 600–1000 v. Каждый прибор имеет индивидуальный параметр порогового измерения, как отмечалось в статье выше.
2. Красный измерительный щуп соединить с первым разъемом розетки.
3. Черный измерительный щуп вставить во второй разъем.

На экране высветится значение переменного напряжения.

Если мультиметр не показал величину напряжения, то это значит, что электрическая цепь имеет какое-то повреждение. Далее будет дана пошаговая инструкция, как прозвонить розетку мультиметром.

Тестеры для кабеля

Данный класс приборов позволяет проверить как целостность кабеля, так и правильность его подключения, что очень важно для сетей интернет провайдеров. Это могут быт простые устройства, проверяющие кроссоверность или сложные приборы на PIC контролере, у которых есть АЦП и встроенный мультиплексор.

Естественно, что стоимость таких устройств не располагает к их бытовому использованию.

Мультиметр

Перед тем, как проверить напряжение в розетке, необходимо знать, что такое тестер и как им пользоваться.

Мультиметр или тестер — это контрольно-измерительный прибор, необходимый для: измерения различных параметров электрического тока; прозвонки деталей, проводных и кабельных линий. Для работы с переменным током, прибор оснащен функцией замера величины этого параметра. На приборе есть специальное обозначение — волнистая линия ~ или аббревиатура ACV. С помощью современных мультиметров можно замерять напряжение от 200 до 1000 вольт. Максимальная величина напряжения зависит от модели устройства и степени его защиты.

Мультиметры оснащаются контрольными щупами, которые необходимы для: соединения измерительного прибора с контактами электроустановки; подключения прибора к общей электрической цепи.
