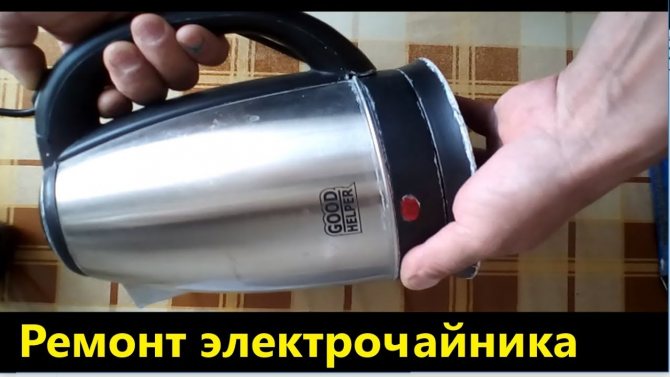

Ремонт электрочайника своими руками — как починить электрический чайник

Электрический чайник стал незаменимым атрибутом любой кухни и является лидером продаж в сравнении с другой бытовой техникой. Данный прибор широко используется как дома, на кухне, так и в условиях офиса. Но к сожалению, как и любой электрический прибор, чайник через некоторое время эксплуатации выходит из строя. Поскольку цена на этот нагреватель воды не слишком высока, то проще купить новый, чем заниматься ремонтом. Но если вы считаете себя домашним мастером, можно попытаться произвести ремонт электрочайника своими руками.

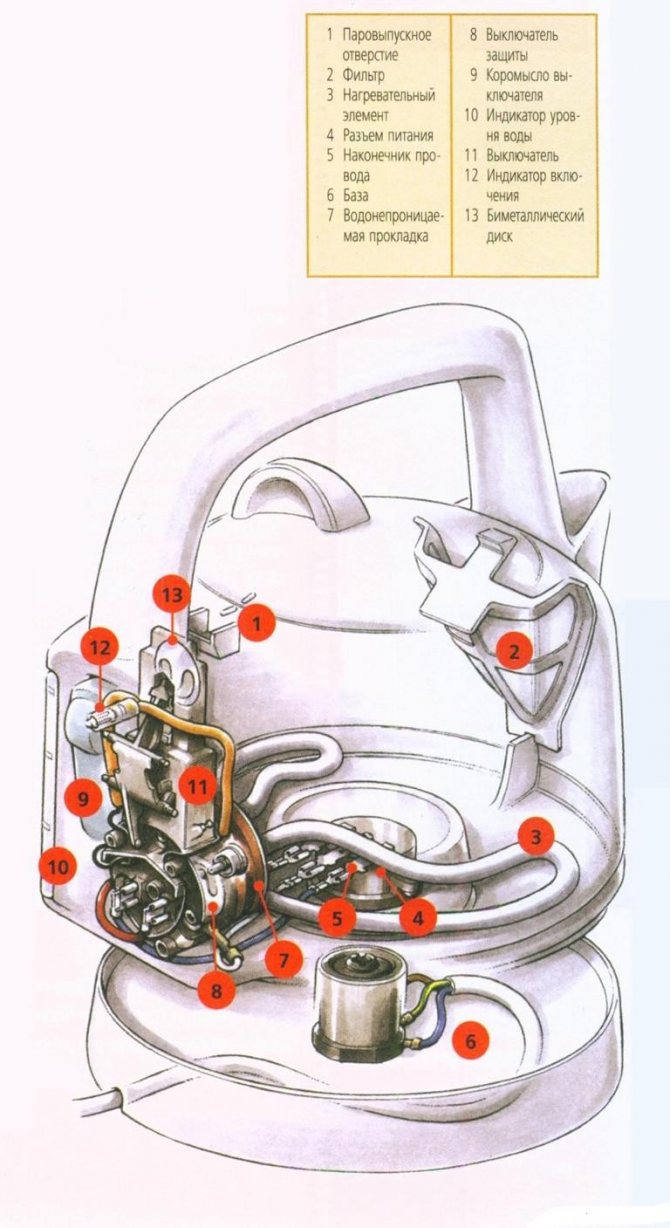

Изделия без шнура

У этого прибора имеется база-подставка, на которой соединяются колодка и разъем питания. Подключение к электросети осуществляется благодаря шнуру, который подсоединен к этой самой подставке. За счёт такой конструкции чайник удаётся брать, не вынимая вилку из розетки.
Есть модификации, которые устанавливают в фиксированном положении на базу. Однако современные изделия можно ставить, повернув в любую сторону. В базе также присутствует специальное отделение для размещения излишка шнура. В бесшнуровых чайниках присутствуют:

  • фильтр;
  • отверстие для выведения пара;
  • индикатор для определения уровня жидкости;
  • разъем питания;
  • база;
  • биметаллический диск.

Устройство электрочайника

  1. Подставка электрического чайника. В конструкции имеет 3 электрических контакта, два из которых расположены в канавках (являются медными пластинами) и служат для подачи напряжения чайнику, и один находится в центре, служит заземляющим проводником.
  2. Нагревательный элемент (ТЭН). Может иметь вид как открытого типа (изогнутый либо спиралевидный), так и закрытого (подобие металлического диска). На концах ТЭНа имеются выводы, для подачи на них напряжения, к ним приварены небольшие контакты, на которые накидываются клеммы.
  3. Электрический выключатель. Служит для защиты и включения электроприбора. Внутри установлено тепловое реле, способное защитить прибор во время перегрузок в сети и перегрева электрических проводов. Имеется термостат, отключающий устройство в случае перегрева ТЭНа.

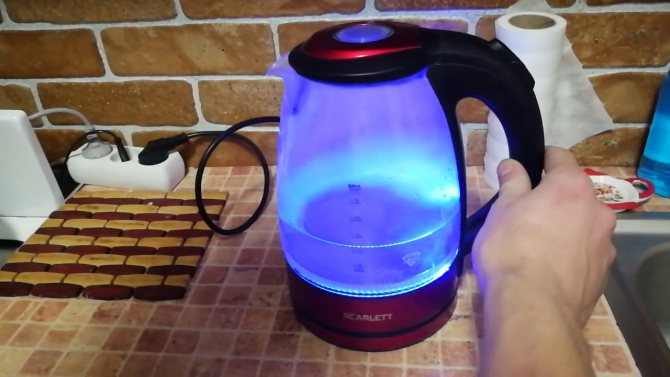

  4. Индикатор. Светодиодная лампочка, расположенная на основании чайника либо на кнопке включения. Обозначает, работает электроприбор в настоящий момент или нет.
  5. Корпус. В основном состоит из пластика, этот вариант доступен всем, так как является недорогим, по сравнению с другими; металла и стекла (более дорогие модели). Подставка состоит из такого же материала, как и сам электрочайник.
  6. Колба чайника. В самых дешёвых и простых моделях её нет. В более дорогих вариантах колба располагается внутри чайника так, чтобы она не касалась его стенок, за счёт этого обеспечивается сохранение высоких температур длительное время. Состоит в основном из металла или стекла.

Главный сюрприз

Вскипяченная вода вызывает аллергические реакции. Сложно назвать процент людей, подверженных недугу. Кашпировский половине планеты причисляет обостренную реакцию. Лечит практически 100% обратившихся. Некоторых (нагловатых) отсылает обратно. Пусть опробуют местные стационары.

Регуляция иммунной системы плохо изучена наукой. Здравомыслящий человек, познавший отек Квинке, поостережется отвергать малейшую возможность излечения.

Утро большинства людей начинается с чашки бодрящего напитка – кофе или чая.

Для его приготовления, как правило, используется электрочайник, так как он нагревает воду до нужной температуры буквально за пару минут.

Однако, что делать, если в одно прекрасное утро все пошло не по сценарию?

Вы привычно нажимаете на кнопку чайника, но она не фиксируется или же, вроде бы включается, но контакта нет, и чайник не работает. Проблема? Еще какая! Кто-то скажет: купите новый чайник, да и дело с концом. Сколько он там стоит – сущие копейки…

На самом деле – если сломалась кнопка включения электрического чайника, то это вовсе не приговор всему прибору. Практика показывает, что ремонт данного узла может произвести даже человек очень отдаленный от мира электронных плат и различных чипов.

Просто нужно придерживаться простых правил и иметь общее представление о предмете ремонта.

Принцип работы электрочайника

Для начала разберём, как, вообще, работает чайник и что куда поступает. А работает он следующим образом:

  • Сперва электрическая вилка включается в розетку с переменным током в 220В.
  • Сетевое напряжение подаётся по кабелю на подставку и контакты ХР 1, они довольно глубоко расположены, чтобы человек не мог к ним прикоснуться.
  • Электрочайник в своём основании имеет углубление, в нём находятся контакты, которые замыкаются, после того, как прибор устанавливается на подставку.
  • После включения кнопки на чайнике, ток пройдёт через термовыключатель St 1 и после того, как вода закипит автоматически выключится.
  • St 2 – это выключатель тепловой защиты, он всегда в работе, но активируется только тогда, когда пустой чайник включат по ошибке.
  • Ну и последний этап — это подача напряжения на нагревательный элемент, в сокращении ТЭН.
  • HL — лампочка, сигнализирующая человека о том, включён электрочайник или нет.

Замена ТЭНа: электрочайник не включается

Сгоревший ТЭН – самая частая причина поломки прибора. Она может произойти по множеству причин:

  • постоянное перегревание нагревательного элемента;
  • перепад в сети;
  • наличие большого количества накипи.

Независимо от модели, ремонт электрочайника своими руками начинается с диагностики и проверки наличия других причин, почему он может не включаться. Прежде всего, требуется проверить саму розетку, если все в порядке, то шнур на целостность и только после этого приступать к разборке корпуса.

С какими поломками можно вернуть чайник продавцу

Если приобретённый товар не соответствует заявленному качеству или в процессе эксплуатации выявлены неполадки в его механизмах, согласно Закону о защите прав потребителей, товар можно вернуть продавцу и получить обратно деньги. Для этого должны быть соблюдены определённые условия.

  • — чайник не был в употреблении, внешний вид, заводские пломбы и ярлыки, а так же товарный вид остались в полной сохранности
  • — наличие товарно-кассового чека или другого документа, свидетельствующего о покупке (в случае отсутствия таких документов, есть возможность ссылаться на показания свидетелей)
  • — в день обращения в продаже отсутствует аналогичный товар для замены
  • — удовлетворение требования о возвращении денег должно произойти не позднее 10 дней со дня предъявления
  • — необходимо иметь с собой гражданский паспорт для составления акта возврата чайника.

В случае, если купленный чайник находится на гарантии, его ремонт может осуществляться только в гарантийных мастерских, список которых приводится в гарантийном талоне. Самостоятельная разборка прибора и попытка устранения неисправности, влечёт за собой прекращение гарантийных обязательств со стороны производителя.

Из этого вытекает простой вывод. Разумнее использовать гарантию, чем пытаться починить чайник самостоятельно. Надеяться на то, что в мастерской «не заметят» следов вскрытия не стоит. Профессионалу, который занимается ремонтом бытовой техники ежедневно и в течении многих лет, достаточно одного взгляда, что бы определить, разбирался чайник или нет. К тому же, существуют различные ухищрения со стороны производителя, которые направлены на избежание подобных ситуаций. Они не видимы глазу, но достаточно чёткие, что бы с их помощью определить (и доказать) факт несанкционированной разборки.

Весь бракованный товар подлежит возврату или обмену, по желанию покупателя. Исключением могут быть только сложные технические товары, подлежащие экспертизе на предмет заводского или складского брака. Чайник, разумеется, в эту категорию не попадает.

При возникновении спорных вопросов, продавец обязан провести экспертное обследование товара за свой счёт. Покупатель имеет право присутствовать во время экспертизы. Если в результате обследования будет доказано, что брак чайника (или другого товара), образовался по вине покупателя, то он обязан будет возместить все расходы по экспертизе.

Профилактика поломок

Чтобы избежать возникновения неисправностей, необходимо придерживаться следующих рекомендаций:

  • соблюдать все требования инструкции по эксплуатации;
  • регулярно очищать внутренние поверхности чайника от известковых отложений (накипи);
  • не перегибать электрический шнур, с помощью которого прибор подключается к сети переменного тока.

Внимание! Не пытайтесь реанимировать чайник, подключив напрямую нагревательный элемент к питающей электросети. Это опасно для жизни!

Отремонтировать электрочайник, который не работает, вполне по силам любому пользователю. Однако специалисты считают, что правильное решение — приобретение нового прибора.

Принцип работы электрочайников, устройство и электросхема

Электрочайник является бытовой техникой с довольно простой, по типу устройства и функционирования, конструкцией. Сегодня на рынке можно встретить множество самых разнообразных моделей электрочайников, однако следует отметить, что все они функционируют и выполняют свою работу по одному и тому же принципу. Как правило, у разных моделей электрочайников, в зависимости от наличия разнообразных дополнительных функций, схемы могут несущественно отличаться друг от друга.

Электрочайник состоит из нескольких разных частей. Устройство таких аппаратов, как правило, состоит из:

  1. Специального корпуса, который играет роль резервуара для нагреваемой воды. Стоит отметить, что у некоторых моделей резервуаром для жидкости является не корпус, а специальная колба съемного типа.
  2. Нагревательного элемента. В электрочайниках такие элементы бывают открытыми либо наоборот – закрытыми. Кроме того, используемые в чайниках Тэны могут быть дисковыми либо спиральными.
  3. Специальной подставки, которая оснащается разъемом, позволяющим подключать чайник к питанию электросети.
  4. Термостата, который отключает от питания устройство в момент закипания воды (расположен непосредственно под кнопкой включения прибора).
  5. Специальной колодки, которая представляет собой разъем для питания устройства (располагается на днище устройства в боковой либо центральной части).

В моделях электрочайников, которые оснащаются специальным терморегулятором, присутствует больше контактных групп. Такую особенность необходимо учитывать во время проведения их самостоятельного ремонта. Терморегуляторы позволяют во время использования электрочайника подогревать воду в разных режимах, а также поддерживать ее продолжительное время горячей.

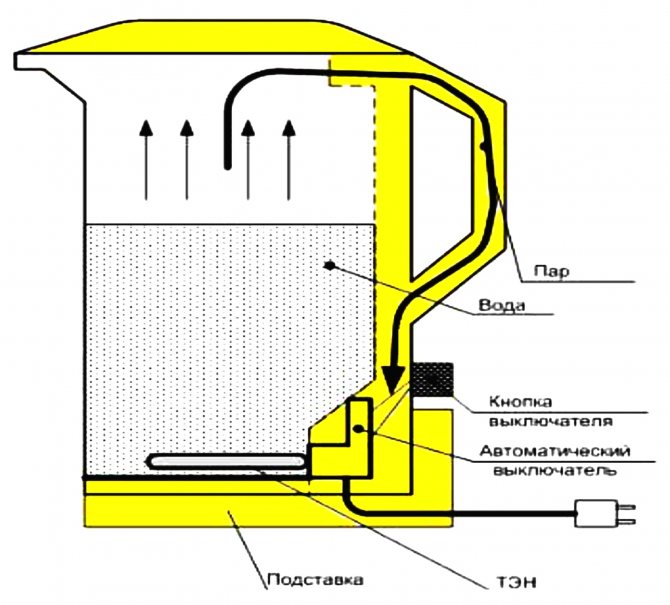

Принцип работы электрочайников, которые работают от электрической сети, достаточно прост. Во время подключения к электрической сети такого аппарата и нажатия на кнопку включения, ТЭН начинает нагреваться. Благодаря этому вода, находящаяся в резервуаре чайника закипает либо подогревается до установленной пользователем температуры (в моделях с установленным терморегулятором).

Во время нагревания воды, при ее закипании, в корпусе чайника начинает образовываться большое количество пара, который по специальному каналу, оснащенному паропропускающим отверстием, начинает подаваться на специальную биметаллическую пластину термостата. Благодаря воздействию пара металл начинает постепенно расширяться и воздействовать на рычаг, размыкая тем самым контактные группы и отключая технику.

Не фиксируется кнопка включения

Частое нажатие кнопки с усилием приводит к износу контактирующих поверхностей, и кнопка перестает фиксироваться. Этот дефект один из самых распространенных, возникающих в период эксплуатации болгарок.

В следующем видео на болгарке модели «Макита» отсутствует фиксация кнопки в требуемом положении. После разборки, визуально хорошо просматриваются изношенные поверхности на кнопке и фиксирующем пазу на корпусе болгарки. Ремонт производится двумя способами.

С заменой изношенной кнопки на новую

Здесь следует убрать радиус закругления на фиксирующем пазу и выровнять посадочную плоскость под кнопку. При этом обработку выполнять очень аккуратно с минимальным снятием материала пластика. Свойства пластика, как непрочного мягкого материала, позволяют выбрать режим механической обработки с низкими оборотами инструмента, позволяющими регулировать оптимальную его подачу при устранении дефектов поверхности.

С исправлением изношенной кнопки

Автор прав, что далеко не всегда можно найти новую кнопку взамен изношенной. Метод восстановления кнопки имеет актуальность, особенно для мастеров, работающих вне пределов деятельности специализированных торговых точек. Важно: посадочную поверхность кнопки зачистить надфилем не более чем на несколько десятых миллиметра, а контактную поверхность «усика» кнопки только выровнять, не снимая лишний материал.

Эти методы носят разовый характер, следующая такая поломка может привести к замене деталей на новые.

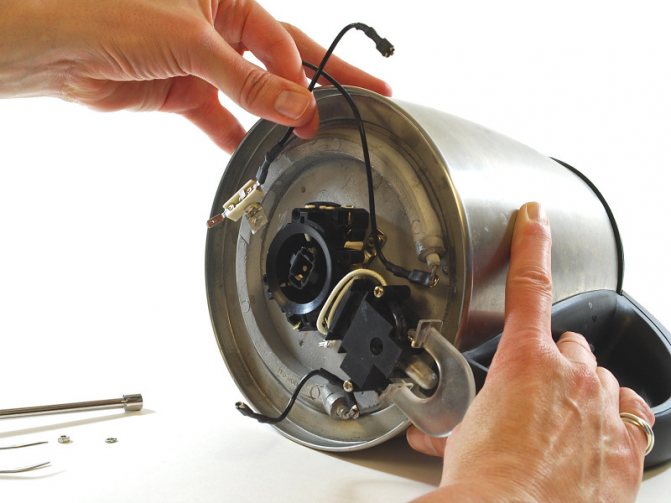

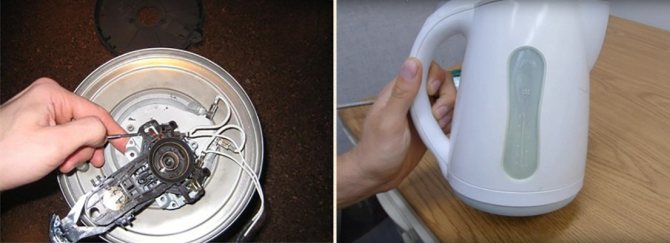

Нюансы разборки с учетом модели

Перед началом проведения ремонтных работ необходимо провести предварительный осмотр чайника на предмет работоспособности и исключить всевозможные банальные моменты, которые могут стать причиной неисправности (подключение к электросети, запуск кнопки включения, правильное положение, установка аппарата непосредственно на самой подставке). Если после предварительной проверки аппарат все же остается неисправным, тогда необходимо демонтировать все узлы и найти причину поломки. Как разобрать электрический чайник? Разбирать модели электрочайников, которые оснащены закрытым Тэном рекомендуется следующим образом:

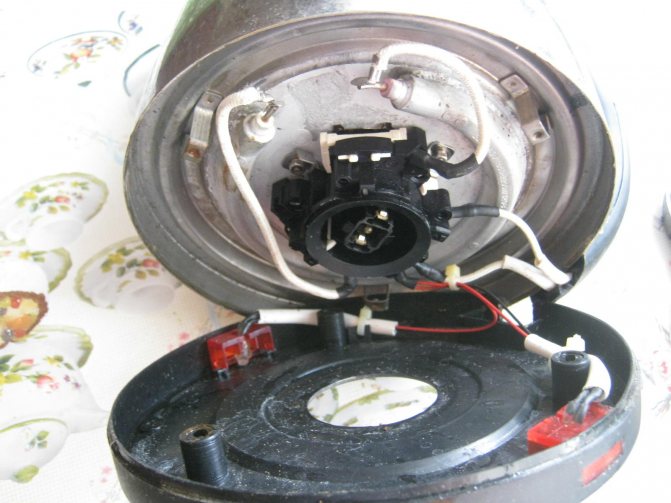

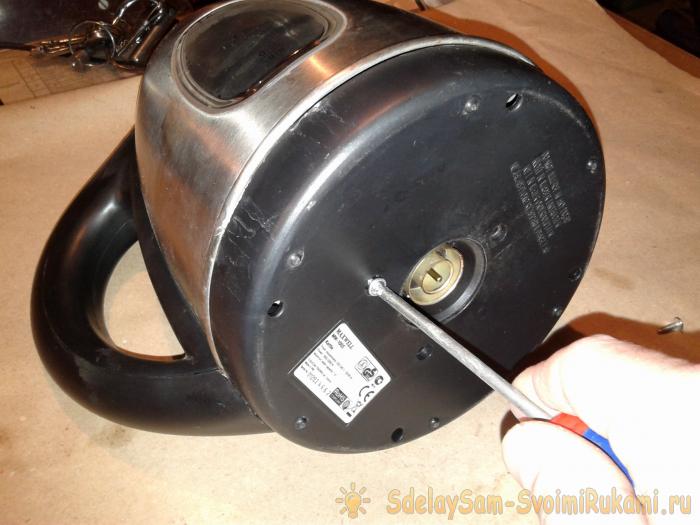

  1. Выполнить демонтаж крышки, которая расположена на дне аппарата. При этом нужно учитывать тот факт, что на старых моделях, крепежные элементы расположены в верхней части.
  2. В более современных моделях, во время разборки, необходимо убрать верхнюю накладку, которая закреплена в двух пазах, расположенных у основания ручки.
  3. Пазы следует аккуратно освободить, а затем открутить расположенные под ними болты. В некоторых моделях верхняя ручка демонтируется непосредственно вместе с крышкой.
  4. Затем необходимо перевернуть чайник и в его нижней части снять крепежные элементы.
  5. При помощи отвертки отщелкнуть специальные фиксирующие элементы, которые расположены по периметру днища чайника.

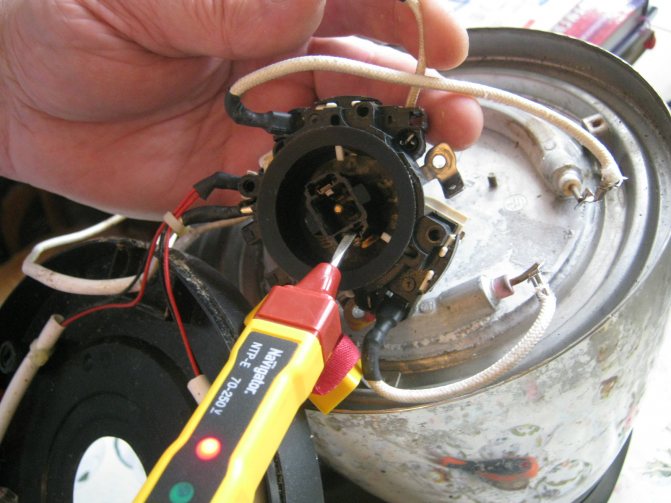

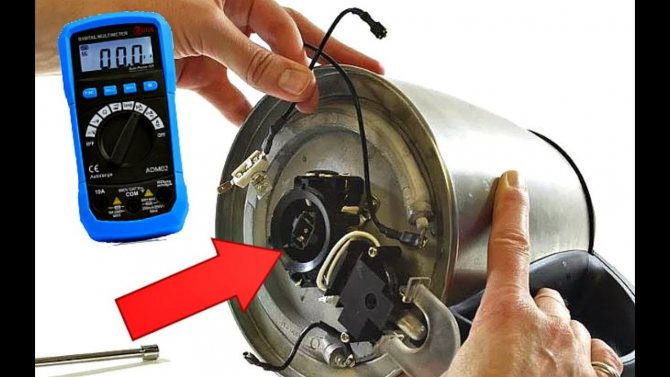

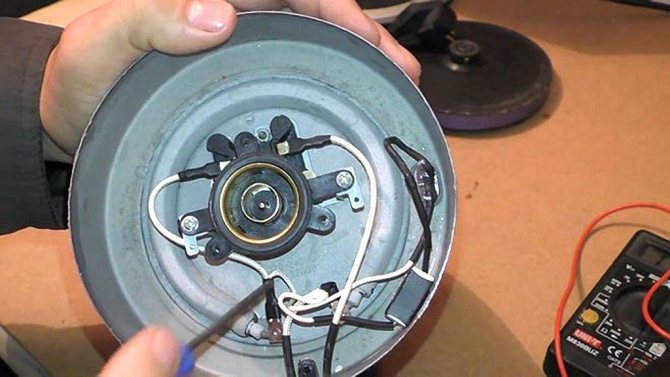

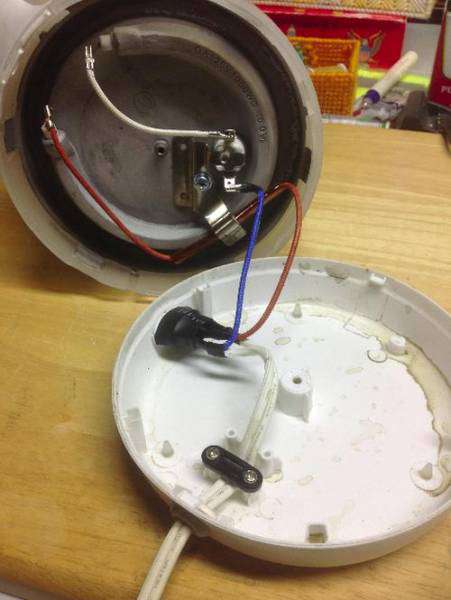

После демонтажа днища на предмет поломок, при помощи тестера, следует осмотреть нагревательный элемент чайника. В моделях, оснащенных дисковым Тэном, нагревательный элемент не вступает в контакт с водой. Поэтому на данном этапе, если ТЭН находится в неисправном состоянии, можно определить поломку при помощи его прозвона тестером. Как правило, нагревательный элемент в чайнике выходит из строя из-за появления обрывов спиралей в трубке.

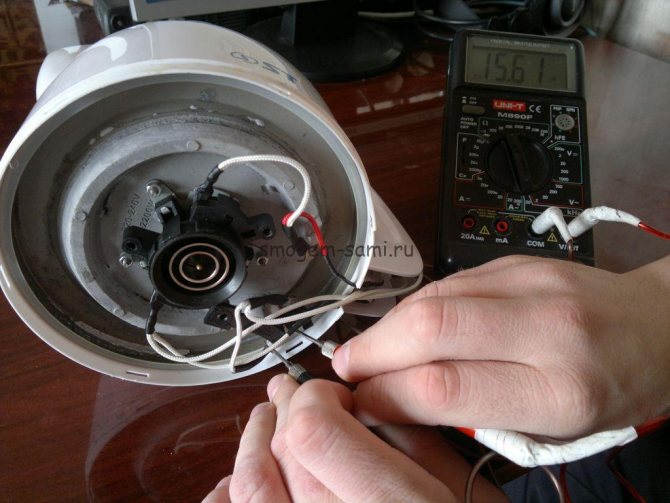

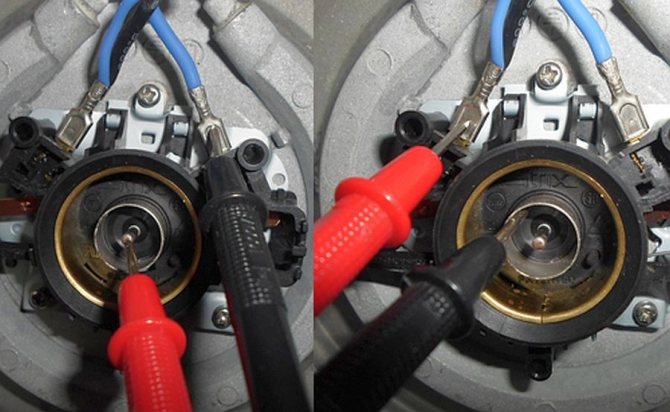

Чтобы проверить термостат на наличие в нем неисправностей необходимо убрать шуруп, расположенный в нижней части рукоятки электрочайника. Затем ручку нужно аккуратно демонтировать и под кнопкой включения убрать саморез. Места соединения, к которым подключен термостат нужно прозвонить мультиметром. После прозвона, если неисправность не была обнаружена, нужно снять сам узел. Для этого сначала демонтируется сама накладка, а потом снимается деталь. Чтобы демонтировать накладку, на нее необходимо слегка надавить пальцами рук и отодвинуть вперед.

Чтобы правильно разобрать старую модель электрочайника необходимо открутить саморезы, расположенные на днище устройства и демонтировать его боковую часть, чтобы получить доступ к Тэну, а также термостату. В том случае, когда кнопка включения расположена в верхней части чайника, прибор необходимо разбирать полностью. Для проверки открытого Тэна необходимо изначально произвести демонтаж крышки.

Если ТЭН находится в работоспособном состоянии, и выявить его неисправность не удалось, тогда следует осмотреть подставку. Для этого ее нужно отключить от электросети, перевернуть и снять все болты. Затем нужно демонтировать нижнюю часть подставки и провести осмотр ее элементов.

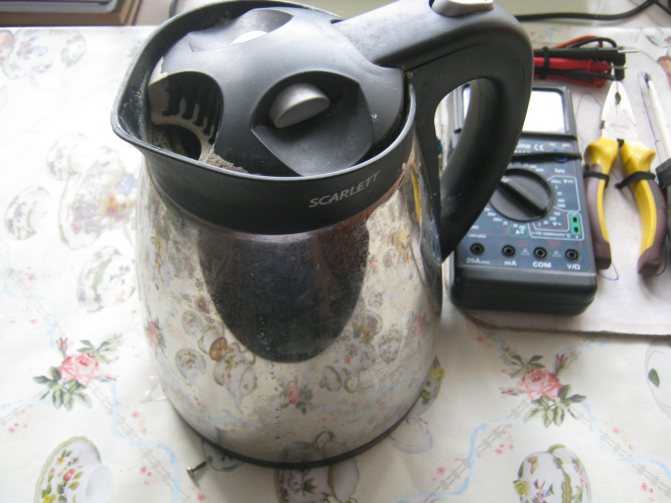

Как починить электрочайник своими руками

Довольно простое устройство электрочайников позволяет многие их неисправности устранять самостоятельно, без обращения в сервисные мастерские. Но приступать к ремонту своими руками можно только при условии, что гарантийный срок на электроприбор уже истёк. Рассмотрим некоторые наиболее часто возникающие проблемы, которые легко можно решить, если дома есть простейший инструмент и, в обязательном порядке, электроизмерительный прибор.

Если чайник стал протекать, нужно прежде всего, установить место, где нарушена его герметичность. Это может быть:

  • протечка по прокладке, установленной в месте соединения дискового нагревательного элемента с внутренними стенками корпуса;
  • просачивание воды в месте крепления ТЭНа открытого типа;
  • течь по стеклу уровнемера, показывающего до какой отметки налита вода в чайнике.
  • наличие трещины в корпусе электрочайника.

В первом случае причиной разгерметизации колбы может быть прохудившаяся прокладка, или попадание накипи под прокладку. При любом из этих вариантов необходимо:

  1. Снять нижнюю крышку чайника.
  2. Отсоединить верхнюю крышку, которая обычно держится на защёлках и легко снимается.
  3. Демонтировать нагревательный элемент вместе с прокладкой, выдавив его рукой.
  4. Сняв с дискового ТЭНа резиновую прокладку, хорошо промыть сам чайник, его нагревательный элемент и уплотнительное кольцо. Если на последнем имеются потёртости, надрывы и чрезмерный износ, прокладку нужно заменить новой.
  5. Хорошо высушить феном нагревательный элемент со всеми закреплёнными на нём деталями.
  6. Произвести сборку в обратной последовательности, и наполнив чайник водой, поставить его на 15 — 20 минут на сухую салфетку. Если протеканий больше не появляется, можно считать что дефект устранён.

Более наглядно этот процесс можно увидеть на следующем видео.

Видео: Устранение протечек электрочайника с дисковым ТЭНом

Если в электрочайнике с ТЭНом в виде открытой спирали обнаружилась течь по месту крепления нагревательного элемента, необходимо:

  1. Снять нижнюю крышку корпуса электроприбора, а также крышку на его ручке, чтобы обеспечить доступ к гайкам крепления ТЭНа.
  2. Если крепёж ослаб, нужно его подтянуть и проверить, устранена ли проблема.
  3. Если подтяжкой крепежа герметичность не восстановлена, нужно демонтировать верхнюю крышку чайника и, открутив винты крепления, извлечь спираль вместе с прокладкой.
  4. Тщательно очистить прилегающую к прокладке поверхность ТЭНа и само уплотнительное кольцо от накипи. При необходимости, заменить прокладку.

Как произвести разборку чайника с открытым спиралевидным нагревателем и снятие ТЭНа вместе с прокладкой подробно можно увидеть на следующем видео.

Видео: Как извлечь спиралевидный ТЭН с прокладкой из электрочайника

Протекание чайника по стеклу уровнемера может быть результатом износа силиконовых прокладок или появления микротрещин в самом оргстекле. И если проблема с прокладками решается довольно просто (путём их замены), то для избавления от трещин придётся прибегнуть к помощи клея.

Для склеивания плексигласа (или оргстекла) могут применяться профессиональный клей Acrifix 116 или 117, уксусная эссенция, секундный клей «Момент», а также клеевые составы Сosmofen или Colakril.

При трещинах на корпусе лучше приобрести новый чайник, поскольку любой клей, который можно попробовать будет находиться в контакте с водой, что нежелательно для здоровья. Процесс устранения течи по стеклу уровнемера можно увидеть на следующем видео.

Видео: Устранение протекания чайника по стеклу уровнемера

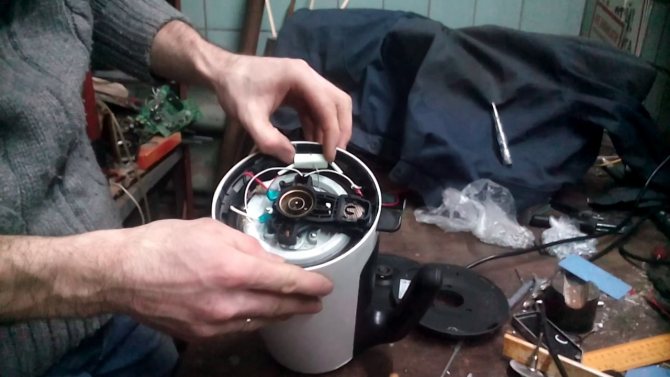

Причиной того, что электрочайник не отключается при кипении может быть:

  • не закрытая или неплотно закрытая верхняя крышка;

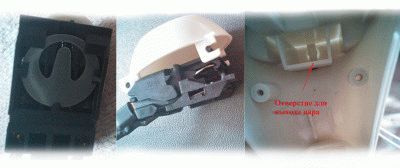

  • засорение отверстия для подачи пара к биметаллической пластине термостата;
  • неисправность кнопки или термостата.

Проверив плотно ли закрыта крышка, прочистим зубочисткой отверстие для отвода пара, которое находится под крышкой в месте соединения ручки с корпусом. Если неисправность не устранена, нужно снимать нижнюю крышку чайника, а далее действовать по следующему алгоритму:

  1. Снять нижнюю крышку корпуса электрочайника, и крышку на его ручке. Биметаллическая пластина, которая должна, выгибаясь, отключать кнопку или доступ электричества к ней имеется как на кнопке, так и под клеммной коробкой чайника, где обычно расположен термостат.
  2. Убедиться в целостности контактов и их возможности размыкаться под действием биметаллической пластины. Если контакты прикипели друг к другу, или заплавился штырёк, который должен их размыкать, нужно восстановить работоспособность этой системы, а при невозможности устранить поломку заменить проблемную деталь — кнопку или термостат.
  3. Произвести сборку девайса в обратной последовательности, и проверить, устранена ли эта проблема.

Ещё одна проблема, которая может возникнуть при эксплуатации электрочайников, это когда вода ещё не закипела, а прибор уже отключается. Этот дефект может возникать из-за накипи, образовавшейся на ТЭНе, которая мешает отдавать тепло воде, и нагревает саму спираль. На перегрев спирали срабатывает термопредохранитель или термостат в основании чайника. В этом случае нужно очистить чайник от накипи, для чего можно использовать:

  • специальные средства бытовой химии «Антинакипин» или Major Domus;
  • кока-колу, в которой содержится ортофосфорная кислота;
  • лимонную кислоту из расчёта 1 ст. ложка на 500 мл воды;
  • пищевую соду 3 — 4 ст. ложки на 1 л. воды.

Эти растворы нужно закипятить в чайнике и подержать 15 — 20 минут, после чего 3 — 4 раза вскипятить в нём чистую воду для промывки.

Если же накипи на ТЭНе нет, нужно проверить контакт термостата. Он может находиться слишком близко к толкателю биметаллической пластины, и его нужно просто немного отогнуть, как это продемонстрировано на следующем видео.

Видео: Что делать если чайник отключается, не закипев

Бывают случаи, когда чайник не включается, это значит что в каком-то месте имеется разрыв его электрической цепи. Он может быть связан с обгоранием и окислением контактов. Для устранения неисправности нужно отыскать место разрыва, как это уже было описано ранее про диагностику неисправностей.

Если электрочайник не греет воду, а лампочка его горит, это может сигнализировать про обрыв нихромовой спирали нагревательного элемента либо про обгорание его выводов. В первом случае потребуется замена ТЭНа, а во втором — зачистка контактов.

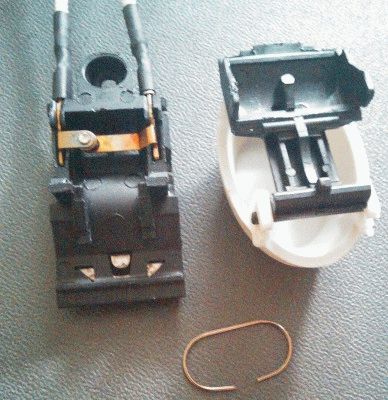

Может возникнуть ситуация, когда не фиксируется кнопка электрочайника. Причиной такой поломки является соскочившая, или лопнувшая пружина. Для устранения дефекта необходимо:

  1. Снять крышку с ручки, открутив саморезы под верхней крышкой чайника, и поддевая отвёрткой, освободить её защёлки из пазов.
  2. Снять кнопку, отсоединив от неё провода и открутив саморез.
  3. Разобрав кнопку, поставить на место соскочившую пружину.
  4. Если пружина поломана, проще всего будет заменить кнопку новой, потому что найти подобную запчасть вряд ли получится.
  5. Собрать чайник в обратной последовательности.

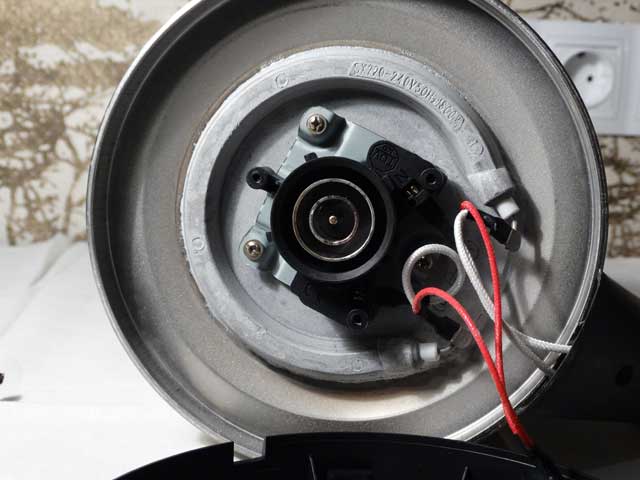

Замена дискового нагревателя

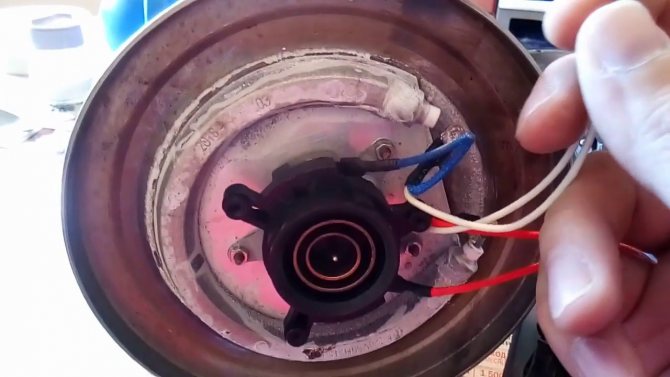

Электрочайники с дисковым нагревателем особо уязвимы к образованию ржавчины, которая разъедает металл, повреждая их поверхность и нарушая герметичность электроприбора. С таким дефектом девайс не работоспособен. Единственный выход — это замена диска, для чего необходимо:

  1. Снять дно чайника, открутив шурупы (в некоторых моделях оно держится ещё и на защёлках).
  2. Отсоединить верхнюю крышку.
  3. Просунув руку в чайник, выдавить ТЭН вместе с силиконовой прокладкой.
  4. Отсоединить от диска все установленные на нём узлы и детали.
  5. Присоединить клеммник, термостат и прочие элементы на новый ТЭН и собрать чайник в обратной последовательности.

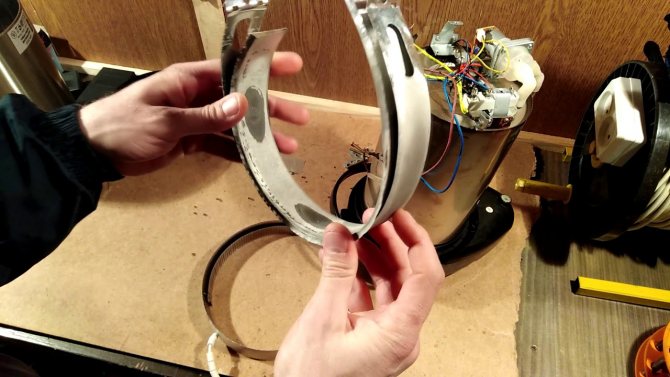

Как заменить спираль

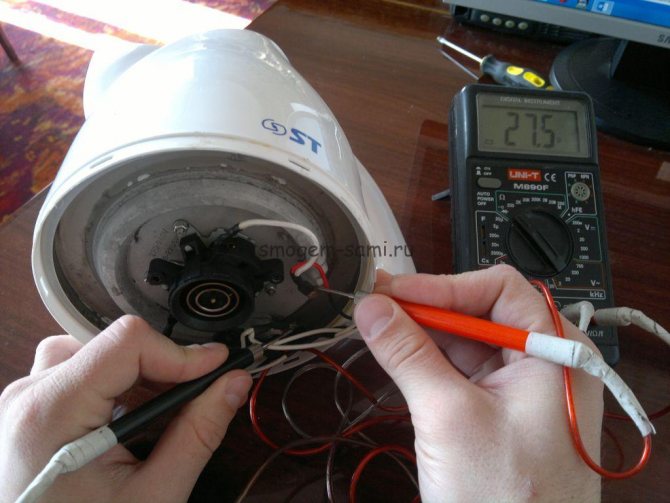

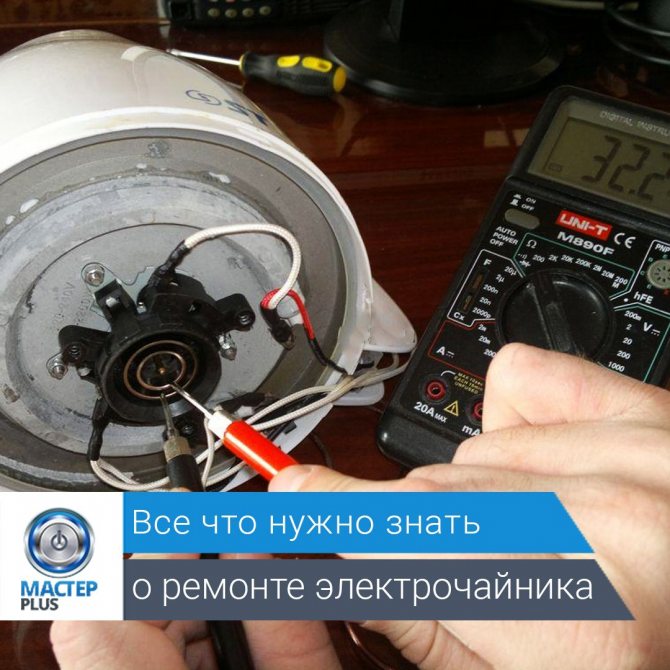

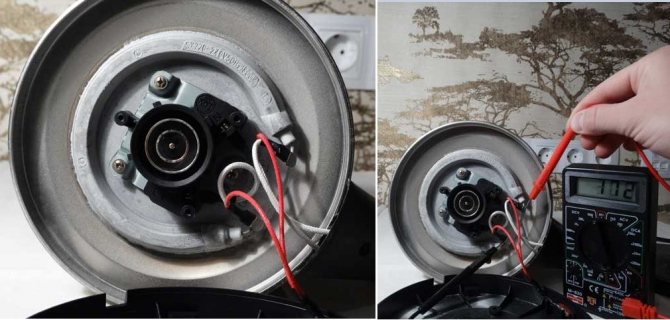

Для проверки исправности спиралевидного ТЭНа нужно замерить его сопротивление. Если мультиметр показывает единицу или бесконечность нагревательный элемент нужно заменить. Для этого необходимо:

  1. Снять дно, крышку чайника и накладку на ручке, чтобы добраться до винтов крепления ТЭНа.
  2. Отсоединить от выводов спирали подводящие провода.
  3. Открутить три винта, фиксирующие нагревательный элемент, и вынуть его из чайника.
  4. Надеть на новый ТЭН силиконовую прокладку (можно снятую с перегоревшей спирали, если она не имеет потёртостей и повреждений) и, установив её в крепёжное отверстие, затянуть винтами.
  5. Произвести сборку девайса в обратной последовательности.

Наглядно процесс замены спирали показан на следующем видео.

Видео: Замена спиралевидного ТЭНа электрочайника

Как подключить электрочайник напрямую

Подключение электрочайника напрямую выполняется, как временная мера при выходе из строя кнопки включения. Если она не подлежит ремонту, а в данный момент её нечем заменить, нужно просто отсоединить подходящие к кнопке проводки и соединить их между собой скруткой. При подключении напрямую прибор перестанет автоматически выключаться, и за его отключением нужно следить, чтобы не перегорел ТЭН.

Электрический чайник сегодня доступен людям с разным достатком, которые могут просто купить новый прибор, при поломке старого. Но если в данный момент такой возможности нет, его легко можно починить самостоятельно, не тратясь на оплату услуг мастера по ремонту.

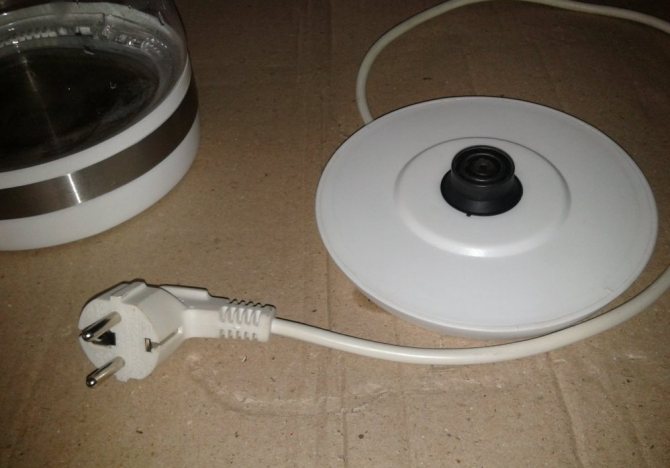

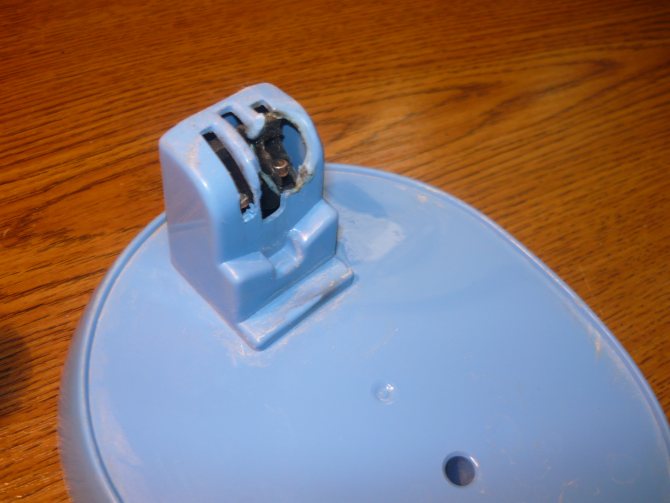

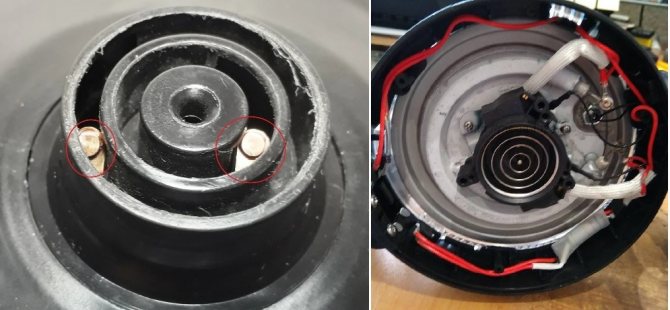

Ремонт подставки электрочайника

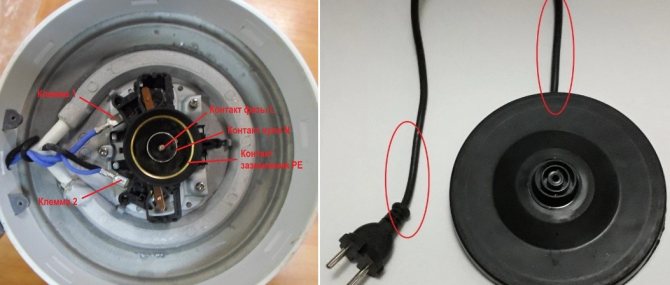

Причина неработающего электрического чайника может скрываться и в подставке. Там особо и ломаться нечему. Есть только контактная группа и выводы от неё, к которым подключается электрический шнур. Всё это может тут сломаться — это отвалиться провод или окислиться место контакта.

В подставке электрического чайника и ломаться особо нечему

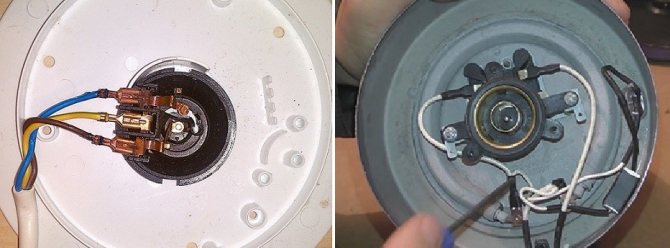

В большинстве чайников провода от шнура не припаиваются. Контакт достигается при помощи медных контактных разъёмов, которые надеваются на выводы контактной группы. Внимательно осматриваем, хорошенько дёргаем. Если есть оксидная плёнка (она тёмная) или подгоревшие места, всё снимаем, зачищаем до чистого и гладкого металла.

Если контакты чистые, но «шевелятся», снимаем его, поджимаем плоскогубцами и вставляем на место. Если чайник уже не на гарантии, можно контакты пропаять для надёжности.

При внешне схожести цилиндрические контакты могут быть различными. Есть с подвижными контактами между пластиковыми выступами

А также, стоит внимательно посмотреть на контактную группу. Притом что они похожи, устройство у них, может быть разное. Есть такие, как на правом фото — с подвижными контактами, которые находятся между цилиндрическими пластиковыми выступами. Контакты при нажатии (зубочисткой, концом отвёртки и т.д.) должны плавно опускаться. После снятия усилия они должны возвращаться в исходное положение. Возможно, оксидная плёнка или другие загрязнения мешают двигаться контакту, из-за этого чайник не работает.

Второй тип контакта — со штырём в центе. С ним обычно меньше проблем, но смотрим и тут тоже. Мало ли что может быть.

Убираем даже незначительные следы загрязнений

В любом случае проверяем наличие тёмной плёнки. Это оксидный налёт, который работает как диэлектрик, ухудшая контакт. Загрязнения и налёт при ремонте удаляем.

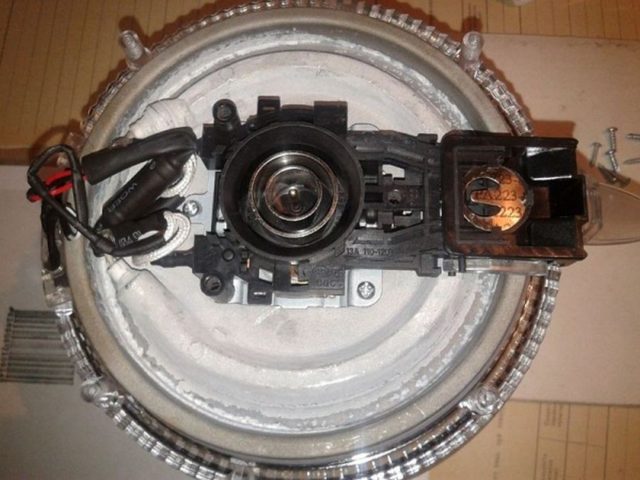

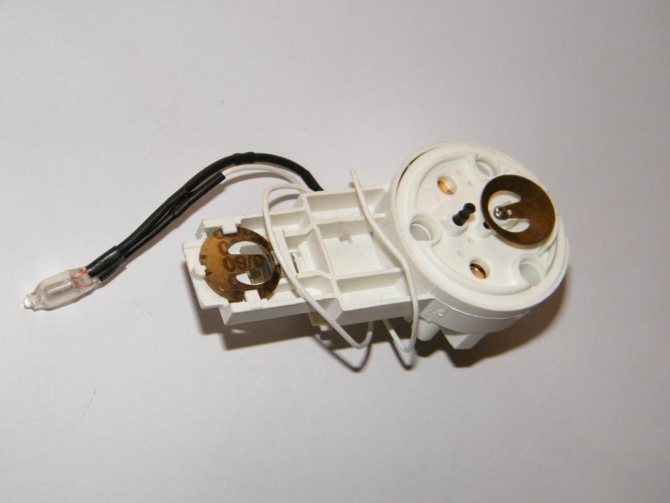

Выключатель, датчик температуры: точка зрения ремонтника электрочайника

Фото показывает из нижнего положения. Блестящий кружок с разрезом — механический сенсор. Благодаря биметаллической пластине, улучив момент, электрочайник выключается. Вода закипает, начинает выделяться повышенное количество пара. Проходит маленькое отверстие корпуса, расположенное под выключателем, прикрытое круговой неплотной пластиковой заглушкой (см. фото). Пластина установлена, находясь над воротами пару. Начинается кипение, температура резко повышается. Спустя момент, можно услышать щелчок. Язычок пластины, составленный парой металлов, резко выгибается вверх. Похоже, биметаллическое реле.

Теперь выключатель. Не так прост. Деталь лишена видимых соединений, исключая металлическую скобу, показанную фото сбоку. За нее крепится верхняя подвижная часть. Когда включаем чайник, носик выключателя упирается в язычок круглой пластины с вырезом, скоба сжимается. Благодаря конструкции, неопределенное время детали сохраняют начальное положение. Щелчок! Малейший рывок высвобождает скобу, возвращающую выключатель в исходное положение.

Осмотрим донце корпуса. Здесь находятся:

  • круговой разъем;
  • завальцованная спираль;
  • резистор делителя светодиода номиналом 14 кОм.

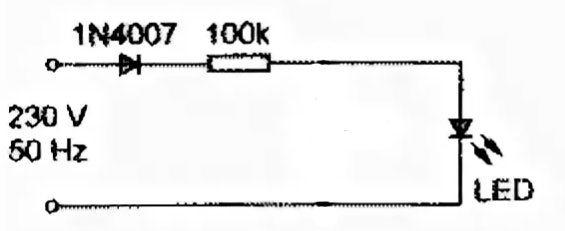

Пока выключатель дремлет, светодиод светится синим. Приложено полное напряжение 230 вольт. Фото доступно показывает: резистор обгорел, контакты были вставлены в зажимные клеммы, одна не выдержала осмотра. Пришлось припаять. Резистор делителя соединен параллельно с завальцованным нагревателем. Электрочайник включается — свечение сменяется оранжевым. Двойной светодиод (школьные учителя умолчали?), в отличие от типичного использования оба оттенка работают одновременно, пока вода закипает. Сложение электромагнитных волн разных оттенков дает оранжевый. Сложно перечислить оттенки, формирующие суперпозицию (ремонтнику глубоко безразлично).

Уберете резистор, либо сгорит — ничего страшного не случится. Просто светодиод перестанет менять оттенок, отслеживая изменения положения выключателя. Цвет безотносителен к температуре воды. Легко заметить — отсутствует термопредохранитель. Полагаем, защита попросту отсутствует. Желающие могут оборудовать деталью металлический корпус, рядом с кольцевым разъемом. Обеспечите защиту против пустого включения. Данный чайник может стать причиной пожара, лишенный защиты. Рекомендуем прибор дополнить термопредохранителем. Поставить не где-нибудь в центре, периметром нагревательного элемента, увеличив надежность.

Сопротивление ТЭНа составляет 30 Ом. Фото показывает через дробь значения мощностей на металлической поверхности 220 и 240 В. Хватит понять, что может сломаться. Устройство электрочайника простое, ремонт потянет даже чайник, но… Снять крышку было просто, а водворить назад! Надеемся, читатели решат вопрос самостоятельно, затрудняемся ответить. Зато подскажем, как разобрать выключатель желающим прочистить контакты. Расстояние промежутка мизерное, пар витает в воздухе. Только посмотрите на два шурупа со снимка: покрылись ржавчиной, хотя электрочайник толком не эксплуатировался.

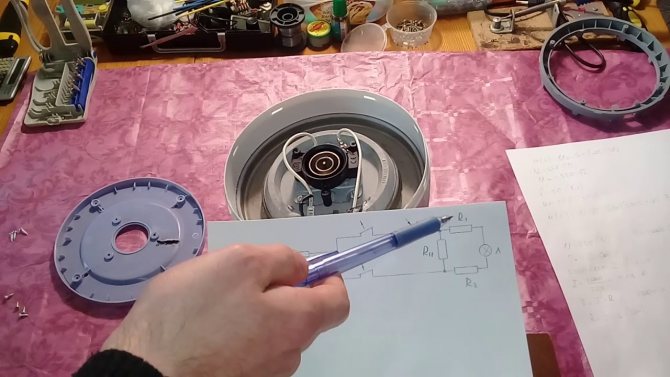

Принцип работы и электрическая схема

Перед тем, как приступить к диагностике, ремонту бытового чайника, потребуется выяснить, из каких узлов он состоит, как работает. Несмотря на обилие предложений под разными марками, все электрические приборы данной категории имеют схожее устройство. В них входят следующие части:

  • корпус;
  • индикатор включения;
  • нагревательный элемент;
  • система управления (кнопка включения, термостат);
  • подставка с сетевым шнуром и контактной группой.

Соединения во внутренней коммуникационной цепи осуществляются посредством накидных клемм, реже – пайкой. После установки заполненного водой чайника на подставку и нажатия клавиши происходит замыкание питающих цепей прибора. Это сопровождается световой индикацией, сигнализирующей, что все работает. Если на данном этапе нет контакта между подставкой и днищем прибора – неисправен выключатель, ничего не получится.

Далее установленный в нижней части нагревательный элемент (спиральный или дисковый) постепенно доводит воду в резервуаре до кипения. После закипания автоматика отключает питание нагревателя (лампочка гаснет с характерным щелчком). Если в чайнике недостаточно воды или его случайно включили пустым, также должна сработать система защиты, обесточив цепи питания.

Устройство узлов электрочайника

И старые модели со спиральными ТЭНами, и новые – с дискообразными, остаются схожими по принципу действия, наличию основных узлов. В них обязательно будут присутствовать нагревательный элемент, клавиша включения и блок защиты. Без них чайник не заработает.

Система защиты от перегрева

Данный узел необходим для обеспечения требований противопожарной безопасности. Если бы его не было, то при недостаточном уровне воды, включении пустого чайника непременно бы наступило возгорание. А так специальная контактная группа обесточит нагревательный элемент.

В качестве рабочего инструмента для нее используется специальная пластина из 2 металлов, реагирующая на нагрев. Нормальное положение – замкнуто, при перегреве биметалл деформируется, разрывает цепь питания, отключая ТЭН. Производителями бытовой техники применяется ряд типовых решений данного узла. И во всех используются биметаллические датчики, надежные и действенные.

Единственный недостаток тепловой защиты – необходимость ждать, пока остынет и примет первоначальное положение рабочая часть. После этого чайник опять готов к работе.

Система автоматического отключения при закипании воды

Еще один ответственный узел, без которого невозможна нормальная работа чайника. Процедура, к которой настолько привыкли, что не обращают внимания, – автоматическое выключение прибора после нагрева воды. Производители не случайно делают в инструкциях по эксплуатации акцент на наливании в колбу жидкости до четко обозначенного уровня (соответствует номинальной емкости). От этого зависит срабатывание автовыключателя под действием струи пара.

Индикация включения и подсветка

В каждой модели есть световой индикатор включения: без него сложно определить состояние прибора. Это лампочка, сблокированная с контактами «главной» кнопки. Подсветка не является обязательной функцией. Некоторые производители встраивают ее в качестве дополнительной опции. Работает она синхронно с включением (выключением) чайника.

Наиболее часто встречающиеся неисправности

Для электрочайников характерными являются следующие неисправности:

  1. Выход из строя нагревательного элемента. Причиной дефекта является накипь, образовавшаяся на ТЭНе, в результате чего затрудняется передача тепла воде, а нагревается сама спираль. Более всего такой поломке подвержены нагревательные элементы спирального типа чем дисковые, которым для образования критического слоя накипи требуется больше времени. Причиной перегорания ТЭНа может служить и нарушение правил эксплуатации, например, если чайник включили в сеть, забыв налить в него воды.
  2. Поломка кнопки включения электрочайника. Здесь возможны две причины — образование нагара и окислений на контактах кнопки либо обрыв тяги, соединяющей её с клеммами электропитания.
  3. Протечка корпуса электроприбора. Эта неисправность больше характерна для чайников с пластиковым корпусом, а также оборудованных дисковым нагревательным элементом. В первом случае поломка может являться следствием деформации чайника от перегрева в месте крепления ТЭНа, а при дисковых нагревателях причиной бывает коррозия по шву соединения диска с корпусом электрочайника. Часто причиной такой поломки является пришедший в негодность уплотнитель или треснувшее стекло индикатора уровня воды.
  4. Преждевременное отключение электроприбора. Эта неисправность является следствием накипи. Вода не успевает закипеть, а ТЭН уже перегрелся и термостат отключает устройство от сети.
  5. Выход из строя терморегулятора. В конструкции электрочайников, имеющих терморегулятор, присутствуют дополнительные узлы и детали — термометр, термодатчики, блок памяти, электронная плата и панель управления. Чем больше деталей имеет устройство, тем ниже его надёжность и выше вероятность поломки любой из них. В чайниках с терморегуляторами чаще всего выходит из строя сам регулятор, в котором окисляются или обгорают контакты.

Поломки, позволяющие вернуть электрочайник в магазин

Вернуть неисправный электрический чайник в магазин можно в течение гарантийного срока, если за этот период проявились его существенные недостатки, а именно неисправности следующего характера:

  • неустранимая поломка;
  • периодически повторяющаяся поломка одного и того же узла;
  • поломка, которая не может быть устранена без несоразмерных расходов, приближенных к стоимости самого чайника;
  • неисправность, на устранение которой требуется длительное время, в результате чего прибором на протяжении года нельзя пользоваться более 30 дней.

Здесь могут существовать самые различные неисправности, но наиболее серьёзные из них это протечки не связанные с механическими повреждениями и прохудившейся прокладкой, а возникшие по причине деформации корпуса или нарушения в результате коррозийных процессов.

К существенным поломкам можно отнести и выход из строя ТЭНа, при условии, что чайник правильно эксплуатировался, и на нагревательном элементе не имеется накипи.

Электрочайники относятся к бытовым приборам, которые входят в перечень технически сложных товаров. Поэтому вернуть их назад в магазин, с возвратом уплаченных денег, можно лишь в случае их ненадлежащего качества. Обратившись в магазин с письменной претензией, нужно указать поломку, которая часто повторяется или требует затрат. сопоставимых со стоимостью электрочайника.

Продавец вправе предложить покупателю обратиться в сервисный центр, но если в течение 20 дней поломка не была устранена, магазин обязан вернуть деньги либо обменять девайс на новый. Продавец также имеет право назначить за свой счёт экспертизу товара, которая определит возникла ли поломка по вине пользователя или она является причиной заводского брака. В первом случае все затраты на экспертизу обязан возместить покупатель. В случае же дефекта по вине изготовителя, вы можете потребовать не только возврат денег, но и возмещение морального ущерба. Моральный ущерб можно востребовать лишь по решению суда.

Диагностика неисправностей

Потребность в прозванивании возникает при поломке любого узла электросхемы (устройство не включается, причины неизвестны, при этом банальные ошибки типа неработающей розетки или неплотной установки устранены). Работы проводятся с помощью специального прибора — мультиметра, а также отверток, подбираемых по типу саморезов, и острого ножа с плоскогубцами или пассатижами. При этом последовательно проверяются следующие моменты:

  1. Работоспособность гибкого шнура и контактов подставки. Починить сгоревшую подставку без соответствующего опыта сложно, а ее поломки видны невооруженным глазом, но для экономии времени прозвонку контактной группы проводят всегда. Один конец тестера на этом этапе прикладывают к вилке, второй — к пружинистым контактам (чаще всего они находятся в центре). Обнаруженные неисправности, такие как сгоревший или недостаточно толстый шнур, нагар на поверхности латунного контакта, по возможности устраняют, после чего группу прозванивают повторно. При отсутствии проблем на всех трех линиях (2 токоведущих и земля) ремонт электрических чайников усложняется, корпус приходится разбирать.
  2. Работоспособность клемм разводов питания ТЭНа у основания корпуса. На этом этапе нужно разобрать чайник, как указано в инструкции, и по очереди проверить контакты внешнего и внутреннего медного кольца. При отсутствии прозвона колодка питания полностью разбирается с целью удаления нагара, собирается и проверяется заново.
  3. Работоспособность кнопки включения. Один щуп тестера прикасается к контакту провода, подающего ток на кнопку, второй — к проводу питания ТЭНа. Кнопка проверяется в выключенном и рабочем состоянии, при отсутствии звукового сигнала об исправности во втором случае она нуждается в ремонте или замене (при необходимости запитывают чайник напрямую).
  4. Работоспособность ТЭНа. Один щуп направляется на контакт питания, второй — на точку соединения с проводом от кнопки включения. При разрыве цепи нужно заменить ТЭН на новый, что не всегда возможно.

Помимо проверки цепи с помощью мультиметра, проводится оценка фактического сопротивления ТЭНа. Для выполнения этой операции достаточно снять днище чайника, включить тестер в режим измерения и направить его щупы на выходные клеммы. При существенном отклонении от расчетной или заявленной производителем величины ТЭН нуждается в очистке или замене.

Как устроена УШМ

Конструкция болгарки состоит из следующих основных частей: электрической и механической. В механической составляющей болгарки главным действующим лицом является конический редуктор, понижающий обороты до приемлемой величины. В электрической — коллекторный двигатель определяет работу болгарки, где передача электропитания на него выполняется с помощью специального выключателя. Разумеется, выход его из строя прерывает подачу электрической энергии из сети.

Ремонт индикации включения и подсветки

Для удобства эксплуатации чайники устанавливают индикатор включения. Он может быть выполнен на основе неоновой лампочки или светодиода. А также он может снабжён подсветкой. При этом индикатор может совмещаться с подсветкой.

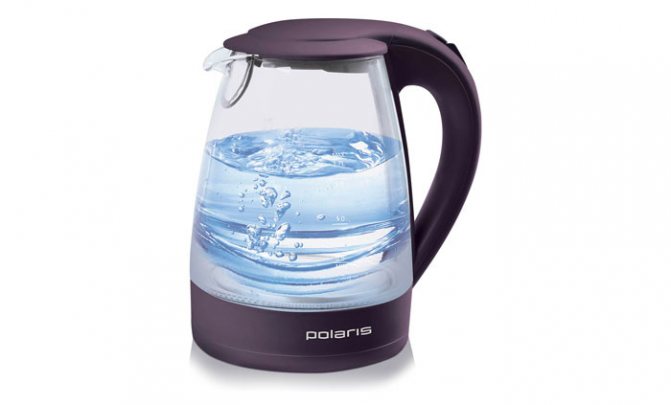

Электрический чайник с подсветкой Polaris PWK 1767CGL

Индикация позволяет определить хорошо ли установлен чайник на подставку, включён ли в розетку. Кроме того, выполняет некоторую диагностику. Ведь если лампочка горит, а вода не греется, это сигнализирует о плохом контакте или неисправности тена.

Индикатор включения электрочайника

Индикатором включения, может быть, неоновая лампочка или светодиод подключённые к клеммам ТЭНа. Лампочка обычно включена через токоограничивающий резистор около 200 кОм. Неисправности крайне редки и обычно обрыв проводников. Лампочка проверяется заменой, а резистор тестером.

При использовании светодиода используется выпрямитель (диод) и токоограничивающий резистор. Всё вместе образуют так называемый драйвер. Детали проверяются тестером.

Светодиодная подсветка

Для подсветки выбирают светодиоды, так как имеют большую яркость свечения. Неон в этом случае не годится. Как и в случае с индикацией питание осуществляется драйвером. Схема проста и приводится ниже:

Простой светодиодный драйвер

Поломки редки и слабое звено здесь светодиод.

Что нужно проверить перед ремонтом?

Перед тем как починить электрический чайник, стоит проверить очевидные вещи:

  • Вилка должна быть вставлена в розетку и нажата соответствующая кнопка пуска. Часто проблема касается вилки и розетки. Иногда разъем ходит из стороны в сторону. Получается, что не поступает питание от электроэнергии.
  • Неправильная фиксация. Такое иногда происходит, но редко. Лучше это исключить из правил.

Когда эти причины проверены, но агрегат не начал работать, стоит продолжать работы. Если сломался электрический чайник, как починить? Чтобы не создать более сложной поломки, нужно выполнить простые действия.

Особенности работы

Большая часть моделей электрических чайников сегодня самостоятельно выключается после закипания воды. Есть модификации с ручным выключением. Перед первым использованием рекомендуется наполнить изделие водой и довести ее до кипения. Также необходимо перед эксплуатацией вымыть чайник не менее 2 раз. Если изделия не использовались давно, следует проделать те же действия. Современные приборы изготавливаются из термостойкой пластмассы либо нержавеющей стали.

Прежде чем чистить устройства, работающие от электричества, надо отключить их от питания. Если они холодные, наружную поверхность моют влажной материей. Применение абразивных веществ запрещено. Нагрев воды осуществляется благодаря наличию специального элемента внутри чайника. Он закрепляется на корпусе. Фиксация достигается с помощью:

  • резьбовой втулки;
  • металлических гаек;
  • винтов, прижимающих корпус к уплотнению, непроницаемому для воды.

Нередко такие уплотнения провоцируют протечки. В последних моделях, появившихся на рынке, дисковой элемент закрыт и расположен на дне отделения для воды. Это сделано, чтобы мытьё поверхностей было более простым и легким. Эта мера обеспечивает и более качественное удаление накипи. В различных моделях уплотнения выполнены в форме:

  • прокладок;
  • шайб;
  • втулок.

Защитное устройство предусмотрено почти во всех моделях. Оно отвечает за отключение прибора после закипания воды. Этот элемент срабатывает, если кто-то включает его, не налив предварительно воды. К тому же современные изделия сконструированы таким образом, чтобы пользователь мог визуально контролировать количество налитой жидкости.

Для подключения к сети электропитания имеются шнур или провод, особенностью которых выступает гибкость. С одного конца на нём находится вилка, а с другой расположена колодка разъема питания. В ней имеются гнёзда, обеспечивающие контакт. Для экономии места на столе предусмотрен спиральный шнур питания. Он хорош и для семей с маленькими детьми, так как менее доступен для них.

Чайник не отключается

Если после закипания воды устройство не отключается и продолжает нагревать жидкость – это может привести к сгоранию ТЭНа. Причин такой неисправности несколько. Отключение происходит в тот момент, когда пар вследствие кипения поднимается вверх и достигает канала, по которому проходит к терморегулятору. Отключение может не происходить из-за сломанной крышки, засорения накипью канала или поломки самого терморегулятора. Но если с первыми причинами можно справиться при помощи специальных средств или народных методов для удаления налета, для ремонта терморегулятора необходимо снять нижнюю крышку корпуса и разобрать прибор полностью, чтобы произвести его замену.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
