Защита от прямого прикосновения

Чтобы защитить человека от прямого прикосновения, предусмотрены две основные защитные меры.

1. Первая, вполне логична. Чтобы защитить живое существо от прикосновения к токоведущим частям, необходимо, но не достаточно, физически закрыть эти токоведущие части. Например, электрические провода защищаются изоляцией, открытые токоведущие части ограждаются и т.п. 2. Вторая защита, от прямого соприкосновения дополнительная. Она должна защитить человека, который уже прикоснулся к токоведущей части. Эта защита основана на применении в электросети, устройства защитного отключения (УЗО), с малым временем срабатывания и высокой чувствительностью (не более 30 mA).

Что такое косвенное прикосновение?

Под этим термином подразумевается поражение электротоком в результате прикосновения к открытым проводящим конструктивным элементам, на которых находится высокий потенциал в результате непредвиденной аварии. То есть, в штатной ситуации, эти элементы конструкции не представляли бы опасности для человеческой жизни, поскольку не находились бы под воздействием электрического тока.

Тем, кто предпочитает, чтобы определения технических терминов приводились дословно из нормативных документов, приведем цитату из ПУЭ (см. п. 1.7.12).

Определение косвенного прикосновения по ПУЭ, пункт 1.7.12

То есть в данном случае речь идет не о двойном замыкании, когда прикосновение происходит к двум фазам.

Изоляция как защита от прямого прикосновения

Изоляция электрических проводов, а также мест их соединений, является основным методом защиты. Все провода и кабели, которые используются в электромонтаже и доступны для прикосновения, должны иметь электрические оболочки (изоляцию) согласно нормативным документам.

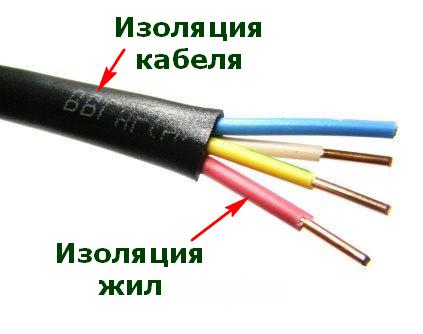

Например, трехжильный кабель марки ВВГ имеет изоляцию жил поливинилхлорида и общую изоляцию кабеля из того же, материала.

Другой пример, провода для электропередач монтируемые на опорах (недоступны для касания) могут не иметь изоляцию (провода АВ).

Примеры косвенных прикосновений

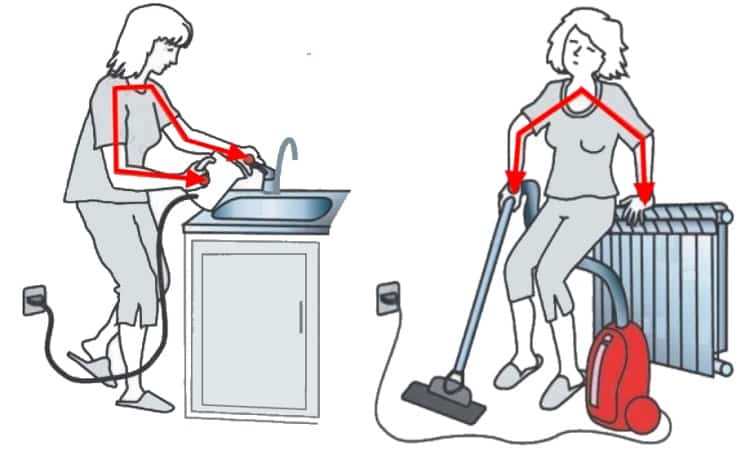

Приведем несколько примеров рассматриваемого прикосновения, встречающихся в быту и на производстве. Допустим, у электрочайника с металлическим корпусом произошло повреждение изоляции нагревательного элемента. В результате на корпусе образуется опасное напряжение прикосновения. Если взять такой чайник в руку, ничего не произойдет, поскольку в данном случае мы будем иметь дело с однополюсным прикосновением.

Ситуация резко изменится, если второй рукой коснуться смесителя, в этом случае образуется электрическая цепь, проходящая через тело человека (двухполюсное прикосновение). Это будет равносильно прямому контакту с нулем и фазой. Описанная угроза может исходить от многих бытовых приборов, например, пылесоса, накопительного водонагревателя (бойлера), стиральной машины и т.д.

Характерный пример на производстве – пробой изоляции фазного провода и его контакт с корпусом электроустановки. При одновременном прикосновении к металлической оболочке оборудования (где произошел пробой) и открытой, проводящей ток замыкания, конструкции с нулевым потенциалом, человек будет поражен электротоком. При нарушении изоляции нуля или защитного провода, максимум, что может произойти – однофазное замыкание, что приводит к отключению АВ.

Защита ограждениями и оболочками

Данная защитная мера знакома всем. Все трансформаторные подстанции, открытые электроустановки, элеткрощитовые должны быть отгорожены заборами, дверцами, оборудованными комнатами.

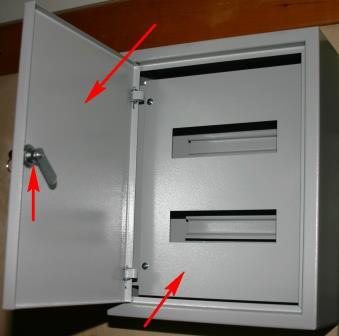

Кроме этого, для монтажа всех коммутационных и защитных устройств электрических цепей, должны устанавливаться, так называемые оболочки, а проще щитки, шкафы, боксы с дверцами.

Статьи по теме: Сборка вводного щитка Legrand на 144 модуля

При этом, дверцы оболочек должны запираться, а между дверцами и самими токоведущими частями, должно быть предусмотрено установка дополнительного экрана.

Важно отметить. Если оболочки выполняются их металла, они должны обязательно заземляться вместе с электроустановкой.

Все перечисленные защитные меры относятся к предупредительным, но по опыту, не являются достаточно надежными. Причин в это несколько:

Похожее

Чем отличается прямое прикосновение от косвенного?

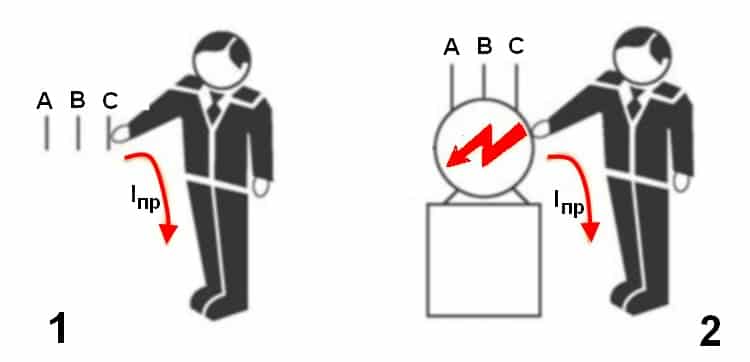

Определение обоих видов касаний приводится как в ПУЭ (см. п.1.7.11-12). Наглядные примеры обоих прикосновений приведены ниже.

Как видно из рисунка, прямым типом называется прикосновение к неизолированным тоководам. В большинстве случаев это происходит по причине случайного прикосновения по не внимательности, ошибке или из-за опасного приближения к электроустановкам здания. В данном случае безопасность обеспечивается путем предотвращения случайного касания опасных токоведущих проводников. Для этого предусматриваются специальные технические меры защиты, такие как: установка ограждений, предупреждающих знаков и т.д.

Если рассматривать косвенное прикосновение, то оно происходит только при нештатной ситуации, когда нарушается изоляция токоведущих проводников. Это приводит к образованию фазного потенциала на корпусе установки и образованию опасных зон с током утечки. Для предотвращения прикосновения предусмотрены спецмеры, о которых пойдет речь далее.

Сайт

Поражение человека электрическим током опасно для здоровья и жизни любого живого существа. Для защиты от поражений электрическим током в схемы электропроводки включают специальные устройства защиты. Это дифференциальные автоматы защиты, устройства защитного отключения, электрические расцепители и т.п. Каждый из них разработан для защиты человека от определенных прикосновений к токоведущим частям электропроводки.

В электротехнике касание человеком проводов и конструкций, находящихся под напряжением разделяют на прямое и косвенное прикосновение.

Прямое прикосновение

Под прямым прикосновением принимается контакт человеком с частью электропроводки, которая в рабочем режиме находится под напряжением. Иначе говоря, качание человека открытых проводов, контактов, клем по которым в нормальном (не аварийном) режимах протекает электрический ток это и есть прямое прикосновение.

Различаются несколько видов прямого прикосновения

• Касание двумя руками двух различных фаз;
• Одновременное касание фазы и нуля;
• Касание только одного провода в 2-х проводной сети.

При касании двух фаз тело человека оказывается включенным в полное линейное напряжение сети. Это самое опасное из всех прикосновений. При нем ток протекает по жизненно важным органам. Например, при касании двумя руками, то ток протекает через сердце и легкие.

Ток через тело человека при двойном прикосновении к фазным проводникам практически не зависит от режима нейтрали сети. При любой нейтрали ток через тело человека определяется по простому закону Ома. Ток через тело прямо пропорционален линейному напряжению и обратно пропорционален сопротивлению человека.

Если принять во внимание сопротивление человека 1000 Ом, а напряжение сети 380 Вольт, то ток через тело человека равен 380 mA(миллиампер), что является смертельным порогом тока поражения.

Примечание: Допустимый интервал времени прохождения тока через тело человека равен 0,01 – 2сек. При этом величины токов, проходящие через тело человека, подразделяются на пять пунктов по типу последствий воздействия.

Таблица значений тока поражения и его последствий по воздействию на человека.

Меры защиты

Учитывая, что угроза касания носит случайный характер, необходимы спецмеры для минимизации опасности, исходящей от электрического контакта с сторонними токопроводящими элементами, на которых находиться опасный потенциал. Список спецмер указан в ГОСТах 50571.1-93 и 30331.1-95, перечислим, что предлагают нормативные документы:

Рассмотрим более подробно, каждую из перечисленных мер защиты.

Заземление

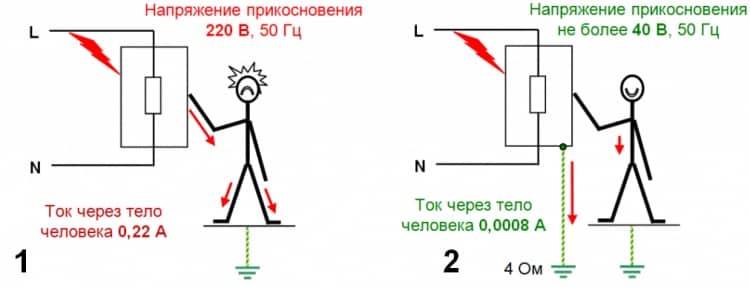

В данном случае речь идет не о функциональном, а защитном заземлении. То есть, к ЗУ подключают токопроводящие поверхности оборудования, представляющие потенциальную опасность. Если сопротивление изоляции станет ниже допустимого, и в результате на корпусе образуется фазное напряжение. Прикоснувшись к такому корпусу установки, стоящий на земле человек подвергнется воздействию опасного напряжения равного потенциалу однофазного тока.

При подключении к ЗУ всех открытых токопроводящих поверхностей, представляющих возможную угрозу, описанная выше ситуация не произойдет, поскольку место касания будет с нулевым потенциалом.

Как видим, характер воздействия электрического прикосновения определяется сопротивлением цепи. В первом случае прикосновение с проводящим элементом приводит к прохождению электротока через тело человека. Во втором, сопротивление заземлителя значительно ниже, чем у человеческого тела, поэтому утечка идет через ЗУ.

Электролаборатория » Вопросы и ответы » ПУЭ 7 издание » 1.7.67-1.7.72. Меры защиты от прямого прикосновения

Меры защиты от прямого прикосновения

1.7.67. Основная изоляция токоведущих частей должна покрывать токоведущие части и выдерживать все возможные воздействия, которым она может подвергаться в процессе ее эксплуатации. Удаление изоляции должно быть возможно только путем ее разрушения. Лакокрасочные покрытия не являются изоляцией, защищающей от поражения электрическим током, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия. При выполнении изоляции во время монтажа она должна быть испытана в соответствии с требованиями гл. 1.8. В случаях, когда основная изоляция обеспечивается воздушным промежутком, защита от прямого прикосновения к токоведущим частям или приближения к ним на опасное расстояние, в том числе в электроустановках напряжением выше 1 кВ, должна быть выполнена посредством оболочек, ограждений, барьеров или размещением вне зоны досягаемости.

1.7.68. Ограждения и оболочки в электроустановках напряжением до 1 кВ должны иметь степень защиты не менее IP 2X, за исключением случаев, когда большие зазоры необходимы для нормальной работы электрооборудования. Ограждения и оболочки должны быть надежно закреплены и иметь достаточную механическую прочность. Вход за ограждение или вскрытие оболочки должны быть возможны только при помощи специального ключа или инструмента либо после снятия напряжения с токоведущих частей. При невозможности соблюдения этих условий должны быть установлены промежуточные ограждения со степенью защиты не менее IP 2Х, удаление которых также должно быть возможно только при помощи специального ключа или инструмента.

1.7.69. Барьеры предназначены для защиты от случайного прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ или приближения к ним на опасное расстояние в электроустановках напряжением выше 1 кВ, но не исключают преднамеренного прикосновения и приближения к токоведущим частям при обходе барьера. Для удаления барьеров не требуется применения ключа или инструмента, однако они должны быть закреплены так, чтобы их нельзя было снять непреднамеренно. Барьеры должны быть из изолирующего материала.

1.7.70. Размещение вне зоны досягаемости для защиты от прямого прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ или приближения к ним на опасное расстояние в электроустановках напряжением выше 1 кВ может быть применено при невозможности выполнения мер, указанных в 1.7.68-1.7.69, или их недостаточности. При этом расстояние между доступными одновременному прикосновению проводящими частями в электроустановках напряжением до 1 кВ должно быть не менее 2,5 м. Внутри зоны досягаемости не должно быть частей, имеющих разные потенциалы и доступных одновременному прикосновению. В вертикальном направлении зона досягаемости в электроустановках напряжением до 1 кВ должна составлять 2,5 м от поверхности, на которой находятся люди (рис. 1.7.6). Указанные размеры даны без учета применения вспомогательных средств (например, инструмента, лестниц, длинных предметов).

1.7.71. Установка барьеров и размещение вне зоны досягаемости допускается только в помещениях, доступных квалифицированному персоналу.

1.7.72. В электропомещениях электроустановок напряжением до 1 кВ не требуется защита от прямого прикосновения при одновременном выполнении следующих условий: эти помещения отчетливо обозначены, и доступ в них возможен только с помощью ключа; обеспечена возможность свободного выхода из помещения без ключа, даже если оно заперто на ключ снаружи; минимальные размеры проходов обслуживания соответствуют гл. 4.1.

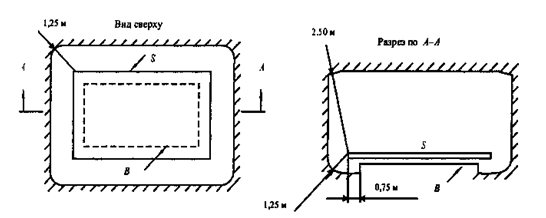

Рис. 1.7.6. Зона досягаемости в электроустановках до 1 кВ:

S — поверхность, на которой может находиться человек; В — основание поверхности S;

— граница зоны досягаемости токоведущих частей рукой человека, находящегося на поверхности S; 0,75; 1,25; 2,50 м — расстояния от края поверхности S до границы зоны досягаемости
