Как подключить розетку к автомату в щитке

Дом должен быть уютным, чистым и безопасным. Именно последнему пункту стоит уделить предельное внимание, если речь идет об электропроводке. Старая квартира или новая – нужно, чтобы электричество было проведено по всем правилам и с учетом установленных норм. Проводка в квартире от щитка своими руками – это дело не очень простое, но вполне реальное, если узнать, как все нужно правильно делать, какие кабеля использовать и придерживаться техники безопасности. Для того чтобы все прошло гладко и без искр, мы предлагаем узнать об электропроводке больше.

Проводка в квартире от щитка своими руками

Подключение розетки к автомату в щитке

Необходимость установки в квартире дополнительной розетки – не редкость. Операция эта технически несложная, и при соблюдении правил техники безопасности выполнима без помощи профессионала.
Рассмотрим, как подключить розетку к щитку, когда подготовительные работы выполнены. То есть, на момент подключения ситуация такова:

от щитка до распределительной коробки и далее вниз до подрозетника приготовлены штробы, в которые уложен кабель сечением 2,5 мм²
оба куска кабеля в штробах имеют запас длины в 15 см на каждом конце.

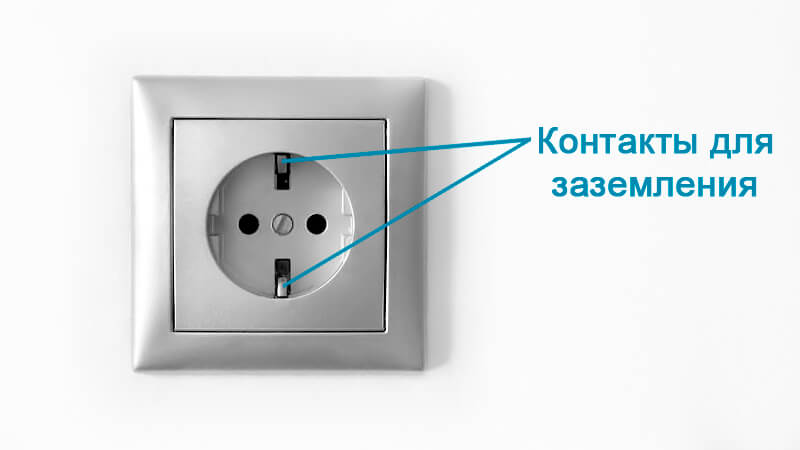

Подключение розетки к щитку с заземлением

Уложенный в штробы кабель должен быть трёхжильным. Широко распространено применение кабелей семейства ВВГ (жилы из меди, изоляция жил и наружная оболочка из ПВХ, без брони), большинство из которых можно укладывать в штробу без дополнительной гофрозащиты. Модель ВВГ-п (плоская) популярна потребностью в штробе меньшей глубины.

Отключается подача электроэнергии в квартиру – переключатель на вводном автомате переводится в нижнее положение.

Если номиналы имеющихся в щитке автоматов не позволяют выполнить подключение к одному из них дополнительной розетки, на дин-рейку устанавливается ещё один автоматический выключатель (АВ) – одно- или двухполюсный.

Подключение розетки к однополюсному автомату

Через однополюсный АВ должна проходить одна линия — фазная, которую он и будет отключать при скачке параметров тока в ней. Жилы в кабелях имеют следующую цветовую маркировку изоляции:

фаза – красный, чёрный или коричневый (реже – белый, серый,
оранжевый, розовый);
ноль – синий или голубой (реже – синий с белой полоской);
заземление – чередующиеся продольные жёлтые и зелёные полосы.

Согласно ПУЭ, питание должно подключаться к неподвижному контакту предохранителя. В автоматическом выключателе неподвижный контакт – верхняя клемма, поэтому вход питания подключают к ней.

Жилы кабеля, подведённого для подключения к автомату, идентифицируют, после чего фазный проводник очищается от изоляции на отрезке приблизительно в 1 см от конца и вставляется между контактными пластинами АВ.

Обратите внимание

Затем на нужную длину зачищаются от изоляции два оставшихся кабельных провода, после чего жила заземления подключается к заземляющей шине щитка в мини-боксе, а нулевая — к «нулю» входа в квартиру.

Заключительные операции – в распределительной коробке одним из способов (клеммные колодки, сварка, пайка) соединяют между собой жилы одного цвета, после чего к кабелю из монтажной коробки подключают розетку, и устанавливают её в подрозетник.

Подключение розетки к двухполюсному автомату

Двухполюсный автомат контролирует ситуацию одновременно на двух линиях, и при скачке параметров тока на любой из них отключает питание на обоих. Такие АВ устанавливаются на линиях, по которым подаётся питание к какому-нибудь сложному оборудованию, например, работающему от выпрямителя.

Для подключения кабеля к двухполюсному автомату концы жил также зачищаются. Из трёх проводников выделяется заземляющий провод и подключается к свободной клемме шины заземления щитка, а две оставшиеся жилы подключаются к нижним клеммам автоматического выключателя с учётом его фазировки – к фазной клемме фаза, к нулевой – «ноль».

Подключение розетки к щитку без заземления

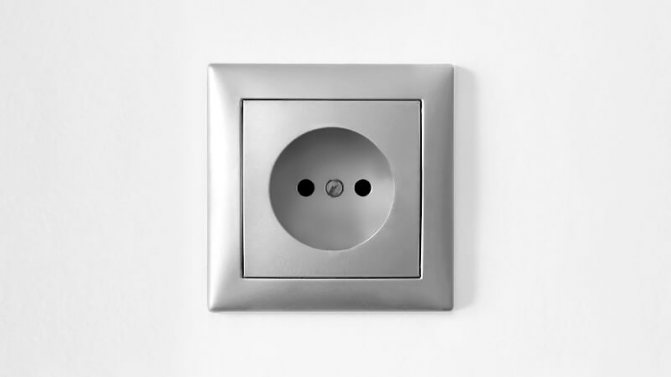

Согласно ПУЭ, установка розеток без заземления допускается только в сухих помещениях — для подключения маломощных приборов, но в проводке домов старой постройки заземляющая жила часто отсутствует.

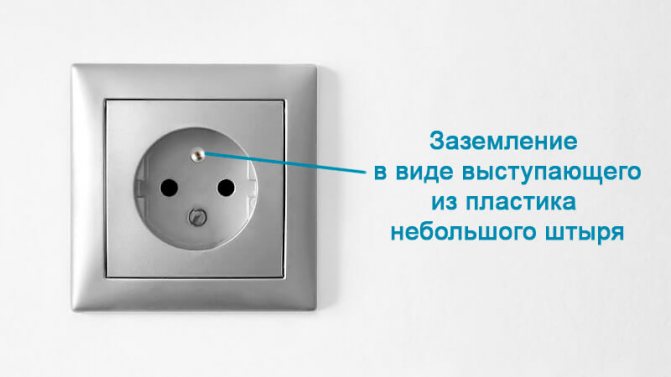

В данной ситуации пригодны к использованию розетки как с контактом для подключения заземляющего провода, так и без него — клемма для заземления остаётся свободной и не является помехой для установки.

От подключения заземляемой розетки данная операция отличается лишь отсутствием необходимости применять трёхжильный кабель. Соответственно, из перечня работ выпадают всё связанное с жилой заземления.

Заключение

При наличии в квартирной электросети заземляющей линии следует выбирать для дополнительной установки только розетку с контактом для заземления.

Заземление является дополнительным фактором безопасности жильцов, и нельзя пренебрегать этим обстоятельством ради меньшей стоимости двухжильного кабеля и меньшего числа его соединений. Кроме того, заземляющая жила бережёт и технику – от накапливающего статического электричества.

А подключить современную розетку к индивидуальному автоматическому выключателю на щитке под силу большинству домашних мастеров, но — при обязательном соблюдении техники безопасности при выполнении электромонтажных работ.

Источник: https://votetoremont.ru/process-remonta/elektromontazhnye-raboty/podklyuchenie-rozetki-k-avtomatu-v-shhitke/

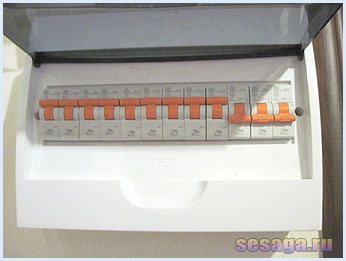

Устройство и подключение распределительного щита с автоматами.

Конечно, любого напугает такое количество проводов когда открываешь переднюю крышку. Но поверьте, здесь все очень просто.

Будем разбирать все по порядку, а в конце нарисуем общую монтажную схему. Начнем сверху вниз.

Нулевая колодка.

«Нулевой» она называется потому, что к ней подключается нулевая жила

, приходящая от
основного автомата
. Как правило, нулевая жила
большего сечения
и подключается под первый винт.

Также на «нулевую колодку» приходит провод заземления, но на фото его не видно — он не подключен, потому, что мой дом относится к старому жилому фонду, хотя и был построен в середине 90-х.

Запомните. На «нулевой колодке» собираются все нули от проводов, которые прокладываются по квартире. Заземление сидит здесь же, но на отдельной пластине, и физически с нулем никак не связано.

Разбираемся с фазными жилами.

Фазная жила, приходящая от основного автомата, подключается на вход первого автомата

, и
перемычками
размножается по входам всех автоматов распределительного щита.

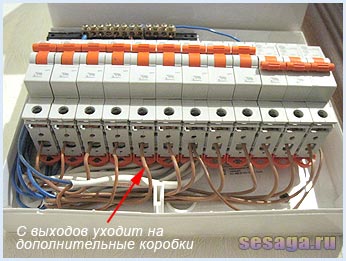

А вот уже с выходов всех автоматов фаза распределяется по распределительным коробкам каждого помещения.

Для примера показываю, как сделано у меня. Первые четыре автомата идут на освещение, вторые четыре автомата идут на розетки, и последние три идут на сплит системы и бак накопитель. В данный момент они не нужны и поэтому выключены. Видите как все удобно.

Как подключить несколько автоматов и как надежней подключить нулевую шинку в щитке

Приветствую вас читатель сайта www.ceshka.ru.

Сегодня представляю вашему вниманию очередную статью от опытного электрика- практика Сергея Панагушина из г.Ижевска. Кстати у Сергея недавно родился сын- можете его поздравить)))

Сергей уже делился своим практическим опытом по электромонтажу на моем сайте, недавно я опубликовал его статьи “Инструмент для зачистки проводов и кабелей. Часть 1.“ и “Инструмент для зачистки проводов и кабелей. Часть 2.”

На этот раз Сергей расскажет как подключать в распределительных щитках коммутационные аппараты- с помощью специальной гребёнки или самодельных перемычек из монтажного провода, а так же расскажет как подключить нулевую шину. Итак, предоставляю слово Сергею Панагушину.

Основные правила монтажа бытовых электрических сетей

Основной нормативный документ, регламентирующий деятельность по обустройству электрических сетей – Правила устройства электроустановок (ПУЭ). Прежде чем приступать к самостоятельному монтажу электропроводки, следует ознакомиться с ПУЭ и особенно тщательно изучить разделы, относящиеся к выбору оборудования, правилам монтажа и техники безопасности.

Основные правила, которых следует придерживаться при обустройстве электропроводки:

Распределительные коробки, счетчик, вводной щиток, выключатели, розетки и прочие ключевые элементы сети монтируют в легкодоступных местах.
Выключатели располагают со стороны притвора, внутри комнаты. Высота установки – 60-150 см от пола. Провода к выключателям подводятся сверху.
Розетки располагают на высоте не менее 50 см от пола, максимальное допустимое расстояние – 80 см. Провода к розеткам подводят снизу. Розетки должны располагаться более, чем в 50 см от мощных потребителей тока, газовой плиты и заземленных элементов, относящихся к другим коммуникациям.
Розетки устанавливают из расчета 1 шт. на 6 м² помещения, за исключением кухни. На кухне количество розеток соответствует количеству электроприборов. В туалете розетки устанавливать нельзя, розеточную группу в ванной подключают через отдельный трансформатор, либо прокладывают стационарный удлинитель с вилкой, который по мере надобности включается в одну из розеток на кухне. В таком случае ее желательно выделить в отдельную группу подключения.

Маршруты прокладки провода должны быть строго вертикальными или горизонтальными. Повороты выполняются только под прямым углом. Расположение всех кабелей обязательно отмечается на плане.
Маршруты прокладки кабеля располагают на строго определенном расстоянии от несущих элементов перекрытия, труб, краев проемов.
Провода прокладывают так, чтобы они не соприкасались с металлическими элементами строительных конструкций.
Расстояние между проводами, заложенными в один канал, — не менее 3 мм, либо каждый из них должен иметь индивидуальную защиту (канал или гофру).
Разводка и соединения проводов выполняется в распределительных коробках. Все соединения обязательно изолируются, соединения медного и алюминиевого провода не допускается.
Для крепления защитных и нулевых проводников к приборам применяют болтовые соединения.

Щиток, счетчик, автоматы и розетка — Сообщество «Гаражные дела» на DRIVE2

Так как в гараже не было вообще света первоначально нужно было установить счетчик и протянуть проводку до него.Как всегда мое везение на “ЧУДО мастеров” было в действии.

Электрик из кооператива, человек довольно странный, учитывая что он и живет в кооперативе, на втором этаже своего гаража. Ну да ладно.

Отдал ему счетчик автоматы и розетку с щитком с договоренностью о том, что он укомпонует все оборудование в щиток, причем на следующий день все готовое будет стоять у меня в гараже (в среду). Попросил 1000р.

Важно

Договорились и тут понеслась, то занят, то заболел, то еще какая срань!В силу занятости на работе в течении недели не смог съездить дать ему пинков. И вот вечером в пятницу поехал к этому упырю, гонял этого м_дака по всему гаражу, говорит типа лошадь легнула (где он ее в гаражах нашел?!), после чего забрал все что купил и поехал домой.

Рано с утра сел компоновать щиток сам, хоть и брался делать в первый раз, но полностью был уверен, что сделаю идеально и вроде так и получилось)

Что мы имеем:1. Двойной автомат на 25А (использовал в качестве рубильника), установлен до счетчика.2. Два одинарных автомата по 25А, один на розетки по гаражу, другой на розетку в щитке.3. Один автомат одинарный на 16А, на освещение в гараже.4. Собственно сам щиток (почему-то мне визуально понравился металлический).5.

Счетчик Mercury 201.5.6. Две нулевые шины, одна изолированная, используется в качестве общей разводки фазы и вторая соответственно по назначению для НУЛЯ.7. 1 метр кабеля медного сечением 4.8. 7 метров кабеля АВВГ алюминий сечением 6 (проводка до гаража очень старая протянута из алюминия).9. Гофра (куча на халяву досталась).10.

Крепеж для гофры на стены.

11. Саморезы с дюбилем для крепления.

А теперь о главном!) Кусок металлической пластины, на которую я собственно и устанавливал элементы я обтянул пленочкой под шлифованный алюминий) от нечего делать) и тут понеслась.

Компоновка

Крутим, вертим, гнем проводочки и делаем все по фэншую.

Спустя часа полтора все эллементы установлены так как хотелось и все очень аккуратно!

В субботу днем поехал в кооператив и дал пинков председателю, чтоб заставил того м_дака установить на стену собранный щиток и подключить к общей сети.В моем понимании установить счетчик это значит скрутить провода с уличными и поставить пломбу.

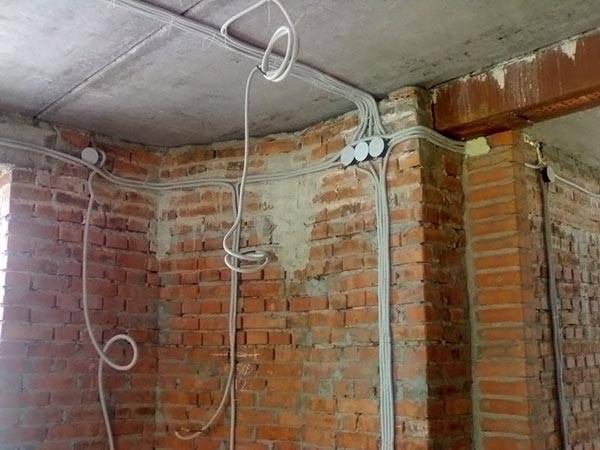

Как провести провода

Устанавливая в доме розетки, перед тем как их подключить, необходимо определить, какая будет сеть – внешняя или внутренняя. Из названий понятно различие двух способов прокладки: в первом случае монтаж осуществляется поверх стен, во втором — провода прячутся внутри. Каждый из методов имеет свои преимущества и недостатки, о которых нужно знать, чтобы сделать осознанный выбор.

Наружная проводка

Используются специальные коробы (кабель-каналы), в которые укладывают провода. Их стоимость будет не особо заметной в общей цене электропроводки. Вариант попроще — монтаж на скобы. Но тогда кабель не будет защищен.

Преимущества:

Перед тем как подключить розетки, не придется штробить стену, а после работы заделывать её. Сеть удобнее расширять.
Монтаж не требует использования специнструмента.
Бесшумность работы.
В случае обрыва проводки, возникновения поломки легко найти проблемное место, не нужно вскрывать стену.
Высокая скорость — в 2–4 раза быстрее, чем монтаж скрытой проводки. В ходе выполнения задачи не появится форс-мажоров по типу поломанного инструмента или отвалившегося куска стены.

Недостатки:

Незащищенность кабелей от внешних воздействий — электромагнитных излучений, механических повреждений, перепадов температур. Оболочка провода постепенно изнашивается, даже если он находится в кабель-канале.
Эстетическая непривлекательность. Внешняя сеть может испортить интерьер помещения. Но если применить фантазию, возможно сделать её преимуществом, выгодно обыграть.
Если стены деревянные, понадобятся специальные крепежи, позволяющие отдалить проводку на 5–10 мм.

Данный способ оправдан, если создаваемая сеть временная или в дальнейшем будет расширяться. Если планируется добавить 1-2 точки доступа, лучше выполнять скрытый монтаж — провести розетку от розетки можно будет по стене.

Квартирный щиток. Замена автоматов и установка УЗО

Квартирный щиток, как заменить автоматы и установить в квартирном щитке УЗО? В предыдущей статье я заменил в квартирном щитке счетчик СО-505 на счетчик Меркурий 201. Теперь нужно заменить автоматы и установить УЗО в квартирный щиток, сделать это необходимо по нескольким причинам. Ниже на фото показан квартирный щиток и схема щитка от застройщика на момент сдачи дома.

Зачем надо менять в квартирном щитке автоматы и установливать УЗО?Потому что квартирный щиток собран застройщиком с грубыми нарушениями, а именно:

во-первых — сечение вводного провода ППВ (в простонародье называемого «лапшой»), который с этажного щитка приходит в квартирный щиток, составляет 4 кв.мм.

и на такой провод для его защиты, устанавливается вводной автомат на 25А не более, а застройщик поставил в квартирный щиток вводной автомат на 40А, т.е. получается, что в случае высокой нагрузки в квартире, наш вводной провод расплавится, а автомат на 40А не отключится.

Поэтому в квартирный щиток необходимо установить вводной автомат на 25А для защиты провода ППВ 4 кв.мм.;

во-вторых — отходящие автоматы в квартирном щитке установлены на 25А, что также является грубым нарушением.

Потому что все бытовые розетки рассчитаны на ток не более 16А, да и то, если эти розетки от качественных производителей, а если Турция или Китай, то там и 16А не будет.

Свет и розетки в квартире подключены проводом ППВ 3х2,5, один провод от автомата 25А в квартирном щитке идет и на свет и на розетки. Установим в квартирный щиток автоматы с номинальным током 16А, чтобы не расплавились наши розетки;

в третьих — выкинем все китайские автоматы IEK, и установим в квартирный щиток более надежные автоматы ABB «домашней» серии SH 200;

в четвертых — установим в квартирный щиток УЗО от ABB «домашней» серии FH 202 с номинальным током на 40А, на ступень выше, чем вводной автомат на 25А. УЗО у известных брендов ABB, Schneider Electric, Legrand на 32А не бывает.

Отмечу, что в этажном щитке УЗО 50А с током утечки в 30 мА у нас было установлено, но опять же — это Sassin из Китая, которому не стоит доверять свою жизнь.

Обратите внимание

Но убирать мы китайское УЗО в этажном щитке не будем, оставим его в качестве дополнительной дифзащиты.

Т.к. в квартирный щиток мы добавляем УЗО, то схема квартирного щитка относительно первоначальной схемы щитка от застройщика поменяется.

Квартирный щиток. Схема.

Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать — это отключить вводной автомат и УЗО в этажном щитке.

Затем откручиваем металлическую панель (пластрон) в квартирном щитке и «помечаем» изолентой провода, синей — рабочий ноль N , желто-зеленой — защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи.

Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.

После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.

Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.

Устанавливаем на дин-рейку в квартирный щиток однополюсные (одномодульные) автоматы ABB SH 201 на 16А

Однополюсные автоматы в квартирном щитке подключим гребенкой, которая у нас осталась после демонтажа автоматов IEK.

Следует обратить внимание, чтобы гребенка подходила, т.к. бывает, что автоматы и гребенки от разных автоматов плохо стыкуются между собой.

Гребенка установлена не совсем ровно, т.к. фото было сделано, еще до затяжки контактов автоматов.

Важно

Подключаем фазные провода, отходящих линий к однополюсным автоматам в квартирном щитке.

Проверяем затяжку контактов автоматов и УЗО. Подаем напряжение в квартирный щиток включив УЗО в этажном щитке. Включаем вводной автомат 25А, проверяем работу УЗО нажатием кнопки «ТЕСТ», оно должно отключиться. Далее подаем напряжение потребителям в квартире, включив однополюсные автоматы.

Если все у нас работает, свет горит, значит закрываем автоматы и УЗО в квартирном щитке металлической панелью и наклеиваем в квартирный щиток обозначения автоматов и УЗО.

Ну вот собственно и всё, мы установили и подключили в квартирный щиток автоматы и УЗО ABB. Думаю, что каждому необходимо провести ревизию квартирного и этажного щитков, и при необходимости устранить ошибки, ведь от этого зависит прежде всего электробезопасность вашей семьи, дома или квартиры.

Спасибо за внимание.

Запись опубликована в рубрике Электрика с метками Автоматы, УЗО. Добавьте в закладки постоянную ссылку.

Источник: https://elektroschyt.ru/kvartirnyj-shhitok/

Структурная схема электрической проводки в помещении.

Как Вы знаете, в любом жилом здании есть распределительный щит

, в котором находятся счетчики и автоматы. Так вот, этот щит является как бы посредником между поставщиком электроэнергии и нами – потребителями электроэнергии.

К распределительному щиту подходит силовой кабель

, с которого берется питающее напряжение «фаза» и «ноль», и напрямую подключается на
вход Вашего счетчика электроэнергии
.

С выхода счетчика

питающее напряжение подается на
вход основного автоматического выключателя
или
УЗО
, и уже с
выхода основного выключателя
напряжение поступает в квартиру или жилое помещение. Далее буду рассказывать про квартиру, так как схема распределения напряжения стандартна для всех помещений.

Как правило, рядом с входной дверью ставится центральная соединительная коробка

, в которую заходит питающий кабель от автомата или УЗО. На рисунке выше центральная распределительная коробка расположена в прихожей. Так вот,
монтаж всей электрической проводки по квартире начинается от этой распределительной коробки.
Теперь от центральной коробки

в каждое помещение прокладываются линии к
распределительным коробкам
помещения. И уже от
распределительных коробок
провода пробрасываются по комнате к местам, где будут расположены
выключатель
,
розетки
,
люстра
или
светильники
.

Это стандартная схема электрической проводки, но она не совсем удобна тем, что если надо будет заменить розетку, тогда придется выключать общий автомат питания, расположенный в распределительном щите на лестничной площадке и подающий напряжение в квартиру. И здесь получается, что на время замены розетки вся квартира остается без напряжения.

Но эту схему немного усовершенствовали и вместо центральной распределительной коробки сейчас устанавливают небольшой распределительный щит с автоматами, который монтируют прямо в квартире.

Очень удобно. Надо заменить розетку, люстру или вдруг произошло короткое замыкание — отключается только конкретный автомат, а все остальное работает.

Смысл этой статьи, как раз, и заключается в том, чтобы Вам рассказать об устройстве такого щита, и показать, как с его помощью можно сделать проводку в квартире своими руками.

Как подключить выключатель от розетки, как сделать розетку от выключателя

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал.

Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Структурная схема электрической проводки в помещении. Усовершенствованная.

Принципиально нового Вы здесь ничего не увидите. В схему добавляется свой распределительный щит с автоматами, и уже от него прокладываются линии к распределительным коробкам каждого помещения.

Как видите все просто. Питающий кабель от основного автомата

приходит на Ваш
щит
, и уже от щита напряжение двумя линиями уходит к распределительным коробкам в каждую комнату. Где первая линия — освещение, а вторая — розетки.

Но эта структурная схема проводки будет справедлива только для жилых помещений старого фонда, то есть построенных еще при Советском Союзе и начала 90-х годов — так называемая система заземления TN-C. В то время, для жилых помещений, к заземлению не придавалось особых требований, да и бытовой техники, для которой необходимо было вести отдельную шину заземления, практически не было.

Устройствами защитного отключения были только автоматические выключатели, и поэтому такой вид защиты считался нормой. Но техника не стоит на месте и уже на рынке появились усовершенствованные и улучшенные устройства такого типа.

Поэтому сейчас для защиты человека от поражения электрическим током, с учетом имеющегося оборудования, нормы дополнены и переработаны, и в новостроях разрешено использовать только систему заземления TN-S.

Выбор вида электромонтажа

Первое с чего нужно начать — определиться со способом монтажа линии. На сегодняшний день используется разводка открытого и скрытого типа. Открытая электропроводка представляет собой крепление всех составляющих элементов поверх готовых стен (трассы прокладываются в специальных кабельных каналах).

Разводка линии открытым способом

Преимущество заключается в следующем:

поврежденный участок можно без проблем отремонтировать (не нужно разрезать обои, разрушать оштукатуренные стены и т. д.);
более простые установочные и подготовительные работы (не нужно штробить стены по электропроводку в доме);
удобно добавлять новые точки разветвления.

Недостатки у этого способа монтажа один — очень часто не вписывается в общий интерьер комнат так как кабельные каналы имеют не слишком привлекательный вид.

Скрытая электропроводка в доме пользуется большей популярностью. В этом случае провода и кабели укладывают в стенах, для этого бурят штробы – канавки в стенах, потолке и полу или за подвесным потолком и обшивками стен.

Преимущество:

не портит интерьер комнат своим видом;
является пожаробезопасной;
дешевле, чем наружная.
вероятность повреждения значительно меньше;
высокая долговечность всех элементов.

Среди недостатков выделяют:

сложность ремонта и эксплуатации (чтобы заменить электропроводку в доме либо подсоединить новую точку, нужно вскрывать отделку стен;
при выходе из строя очень сложно найти точное местонахождение поломки, если не использовать специальные приборы, к примеру, самодельный металлоискатель;
запрещена в деревянном доме, согласно ПУЭ 7.1.38.;
для электромонтажных работ нужно больше опыта и набор инструментов.

Рекомендуем Вам все же останавливать свой выбор на последнем способе, т. к. он более долговечен и вся линия не бросается в глаза! При выборе качественных комплектующих и правильном монтаже электропроводки в доме, вероятность поломки крайне мала.

Основные типы розеток для дома

Перед тем, как подключить розетку, две или целый блок таких элементов, стоит определиться с их типом. Большинству специалистов и самостоятельно выполняющих подключение владельцев жилья приходится стакиваться с такими вариантами: • Тип «С», самый простой и удобный для подключения. Включает только 2 контакта – «нуль» и «фаза».

Применяется уже несколько десятилетий и является практически единственным вариантом для старого жилья. Не всегда подходит к некоторым современным приборам, поэтому обычно заменяется более современными электророзетками. • Тип «F», В отличие от предыдущего варианта, дополнительно оснащается и контактами для заземления (которые, правда, остаются неиспользуемыми, если схема электросети не предусматривает заземляющего контура).

Изделие подходит для большинства приборов, кроме техники с круглым и не имеющим боковых вырезов ободом. • Тип «Е», гнёзда «фаза» и «нуль» у которого не отличаются от розеток «F». Отличие заключается в заземлении, имеющем форму выступающего из пластика небольшого штыря.

Изделия не пользуются особым спросом у отечественных потребителей и мастеров-электриков. Хотя большинство электроприборов подходят и к таким розеткам. Существуют и другие типы классификации электророзеток – в том числе, и по уровню защиты корпуса от попадания жидкости и посторонних предметов. Для обычного жилого и бытового помещения подходят модели класса IP22 и IP33. В детской комнате желательно устанавливать изделие, выполненное по стандарту IP43, отличием которой являются специальные шторки, защищающие ребёнка от контакта с токоведущими контактами. Для ванных, душевых и зоны готовки (кухни или той части квартиры-студии, где находится раковина) выбирают вариант класса IP44, предотвращающий короткое замыкание из-за попавших на изделие брызг.

С чего начинать

Монтаж новой электропроводки всегда должен начинаться с изучения ПУЭ — Правил устройства электроустановок, а именно раздела 7.1, касающегося домашней электропроводки.

Если вы решили делать подключение новой домашней электросети своими руками, вам будет необходимо изучить правила прокладки сети, чтобы не допустить ошибок, которые могут привести к аварии и даже катастрофе — вплоть до гибели человека.

Если вы логично решили доверить монтаж новой электропроводки специалисту — знание хотя бы основных правил поможет проконтролировать его работу.

Перед монтажом электропроводки нужно принять решение по следующим ключевым моментам.

Определиться с типом ввода — однофазный (220В) или трехфазный (380В). В подавляющем большинстве случаев используется однофазный.

Трехфазный ввод электропроводки целесообразен, только если в помещении оборудована мастерская или цех, где работают трехфазные асинхронные двигатели или подобное оборудование.

Далее необходимо разработать схему электропроводки. Это подробная разметка на плане квартиры или дома точек размещения розеток, выключателей, основных потребителей тока и — самое главное — линий, идущих к ним от распределительного щитка. В случае сложных работ составляется технологическая карта с подробным описанием порядка действий.

Обязательно надо высчитать суммарную мощность максимального единовременного потребления энергии всеми приборами в доме — не рекомендуется, если она будет превышать 5,5 кВт, поскольку большую мощность для бытовых целей обычно не выделяют.

Учитывается максимум потребителей, которым будет допустимо работать одновременно. Обычно это холодильник, системы освещения, компьютер и роутер, телевизор, системы обогрева (если они электрические), сплит-система, стиральная машина.

В чем преимущества такого способа

Скрытый электромонтаж применяется во время капитального ремонта жилья либо замены проводки на новую, более мощную.

Преимущество скрытой разводки кабеля внутри стен заключается в следующем:

Не портится интерьер комнат, т.к. электропроводка будет спрятана под слоем штукатурки либо в гипсокартонных перегородках.
Повышенная пожаробезопасность жилья, если стены бетонные, а не деревянные (или например, из гипса или другого негорючего материала). Связано это с тем, что при воспламенении изоляции огонь не будет распространяться дальше, из-за отсутствия кислорода и легковоспламеняющихся материалов.
Повышенный срок службы электросети, связанный с надежной защитой кабеля от ультрафиолетовых и механических воздействий.

Из недостатков следует выделить трудоемкость монтажа, по сравнению с открытым способом, а также сложность ремонта и обслуживания скрытой электропроводки. Последние два минуса связаны с тем, что все элементы проводки спрятаны под слоем штукатурки и для доступа к ним потребуется разрушение отделки стен.

Подведя итог, следует отметить, что все же для капитального жилья такой вариант более прокладки кабеля правильный и надежный. Что касается бани, гаража, бревенчатых домов и других построек, тут рекомендуется провести открытую электропроводку.

С достоинствами разобрались, переходим к основному вопросу статьи!

Разметка

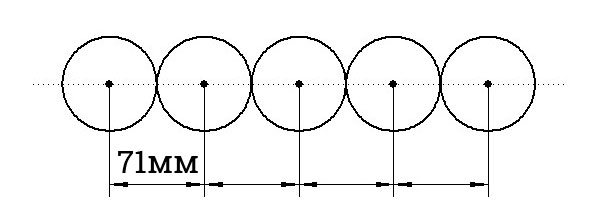

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.
