Подсветка лестницы на ступенях с датчиком движения

Загородный дом — это, несомненно, удобство. Но если он двух-трех этажный, в нем есть лестница, а значит, есть и вероятность того, что жильцы дома могут с нее в темноте случайно упасть. Эту проблему помогает решить автоматическая подсветка лестницы. Современные технологии не только могут обеспечить освещение всей лестницы, но и каждой ступени отдельно. При этом приятный мягкий свет не будет слепить глаза, что обеспечивает не только безопасность, но и привнесёт дополнительный элемент эстетики в оформлении дизайна всего дома.

Красота, безопасность, экономия

Автоматическая подсветка придает весьма эффектный внешний вид. К тому же повышается безопасность передвижения. В дополнение к этому есть и другие преимущества:

1. Нет необходимости в кромешной темноте нащупывать на стене выключатель.
2. Пусть и незначительно, но экономится электроэнергия. За счет автоматики система находится в экономном дежурном режиме.
3. Средствами автоматизации при монтаже подсветки, можно настроить красивые визуальные эффекты.

И не надо переживать, что это дорого и недоступно для неопытного пользователя. Весь комплект дополнительного освещения изначально очень недорог, а привнести дополнительный комфорт и пользу для жильцов может легко.

Как выбрать датчик движения

Есть много способов разделить датчики на категории в зависимости от особенностей конкретной конструкции. По месту установки:

• Уличные — предназначены для наружной установки, имеют степень защиты IP44-IP65;
• внутренние — предназначены для внутренней установки.

По принципу действия:

• ультразвуковые — реагируют на ультразвук;
• микроволновые — излучают высокочастотные радиоволны;
• инфракрасные — обнаруживают тепловое излучение.

По устройству:

• однопозиционные: приемник и передатчик смонтированы в одном корпусе;
• двухпозиционный передатчик и приемник установлены в разных местах;
• многопозиционная система с несколькими передатчиками и приемниками, установленными в разных местах.

По типу установки:

• многофункциональные — следят за уровнем освещенности и движения;
• комнатные — устанавливаются в помещениях и подключаются к системам охраны или управления светильниками;
• уличные датчики движения — применяют для включения уличного освещения и охраны территории;
• накладные — созданы для настенного монтажа;
• потолочные — монтируются в подвесной потолок;
• врезные — можно встраивать в стены и мебель, выглядят как миниатюрная деталь интерьера.

Датчик движения для включения света нужен не только на улице

Датчики уличного движения обладают высокой степенью защиты тела. Для нормальной эксплуатации на открытом воздухе берите датчики с IP не ниже 55, а лучше-выше. Для установки в доме можно взять IP 22 и выше.

Тип питания

Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты:

• Проводные датчики с питанием от сети 220 В.
• Беспроводные, с питанием от батареек или аккумуляторов.

Датчики движения бывают проводными и беспроводными

Самая большая группа — проводные для подключения к 220 В. Беспроводных меньше, но и их хватает. Они хороши, если нужно включить освещение, которое работает от низковольтных источников тока — например, аккумулятора или солнечных батарей.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

• Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
• Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено. Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком
• Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
• Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет. Разное исполнение, но цвет, в основном, белый и черный
• Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.

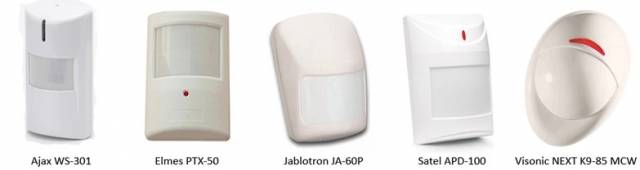

Чаще всего инфракрасные датчики движения используются для включения света на улице или дома. У них невысокая цена, большой диапазон и большое количество регулировок, которые помогут вам настроить. На лестницах и в длинных коридорах лучше ставить датчик с ультразвуком или микроволновкой. Они могут включить освещение, даже если вы все еще находитесь далеко от источника света. В охранных системах рекомендуется устанавливать микроволновые устройства — они обнаруживают движение даже за перегородками.

Принцип работы автоматической подсветки

Чем хороша такая автоподсветка, так это своей самостоятельностью. Она сама определит, когда и на сколько времени включить свет. За счет того что в схему входят датчики движения, они среагируют на появление человека и включат освещение или всей лестницы сразу или каждой ступени по отдельности. Лучше в цепи предусмотреть два датчика движения — вначале и в конце лестничного пролета. Так система определит, что после прохождения человека свет можно отключить. Также в обязательном порядке цепь питания дополняется контроллерами, которые можно запрограммировать на разные условия срабатывания. Дополнительно установленный датчик включения света при наступлении темноты будет разрешать работу датчиков движения и исключать включение подсветки, если уровень освещения в помещении достаточно высокий.

На тот случай если лестницы в доме очень длинные и в них несколько пролетов, можно предусмотреть установку дополнительных датчиков. Так даже интереснее. Схему включения можно усложнить:

• Включать не все ступени, а несколько — группами;
• Или по одной ступени по маршруту движения человека.

Подготовительные работы

Планируем систему подсветки

Прежде чем начинать сверлить стены и прокладывать провода, необходимо хотя бы в общих чертах набросать схему нашего будущего освещения.

И принципиальных вопросов здесь всего два:

1. что мы будем использовать в качестве источника света;
2. как будет осуществляться регулировка включения и выключения подсветки лестничных ступеней.

В отношении первого вопроса стоит выбирать из таких вариантов:

• Светодиодная лента для лестничной подсветки – размещается под свесами ступеней, обеспечивает ровный и достаточно яркий свет. Отличается экономичностью, надежно защищена от воздействия влаги.

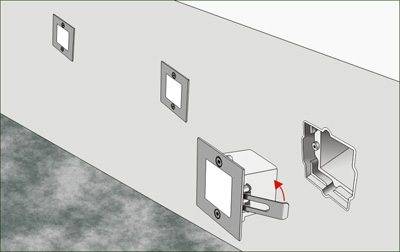

• Светодиодные лампы. Монтируются в толщу стены вдоль ступеней, снабжаются специальными решетками для перенаправления светового потока. Ключевые недостатки – сложность монтажа и относительно высокая стоимость.

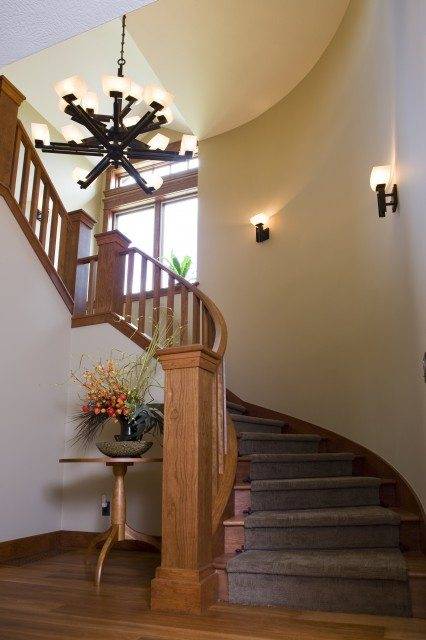

• Настенные и потолочные светильники. Используются в самых простых вариантах освещения лестничных маршей, поскольку не требуют установки специального контроллера.

В рамках нашей статьи мы рассмотрим монтаж первых двух вариантов, поскольку данный процесс содержит несколько нюансов, неочевидных для новичка.

Что касается принципиальной схемы, подсветка для лестницы может быть реализована таким образом:

• Проще всего вверху и внизу установить два выключателя, которые будут обеспечивать активацию световых приборов. Это позволит нам использовать подсветку только тогда, когда она нам нужна.
• Несколько сложнее устроена система автоматического включения световых элементов по «команде» от датчика движения. Для ее реализации нам понадобится контроллер с возможностью программирования, микросхема-драйвер для светодиодов, а также сенсоры.

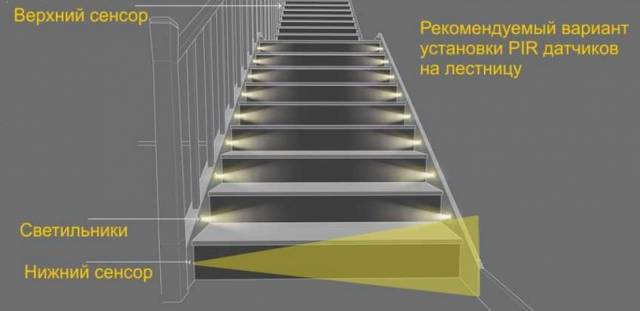

• Самая сложная конструкция предполагает наличие датчиков на каждой ступени. Вы делаете шаг, сенсор срабатывает, и загорается подсветка следующей ступени, освещая вам путь. С одной стороны, выглядит эта система очень эффектно, но реализовать ее гораздо сложнее. Да и пользоваться ей, если честно, не так удобно.

Ниже мы расскажем, как сделать подсветку лестницы, управляемую с помощью контроллера. В качестве световых элементов такой системы можно использовать либо ленты со светодиодами, либо встраиваемые светильники.

Выбор источников освещения

Самый распространенный вариант — это светодиоды.

Самые доступные по цене модели, которые излучают свет одного тона.

Более дорогие светодиоды на RGB-подсветке. Такие светодиоды выдают свет любого оттенка, который им задаст контроллер.

За счет того что светодиодные ленты обоих типов работают от сети напряжением в 12 В, автоматическая подсветка лестницы своими руками в эксплуатации абсолютно безопасна. К тому же сам монтаж системы освещения лестниц возможен своими силами без специального оборудования.

Типы подсветки

Вопрос о том, как сделать подсветку ступенек, имеет множество решений. Все зависит от возможностей, опыта и желаний мастера. Прежде же всего необходимо определиться в том, как будут располагаться осветительные приборы на лестнице:

1. Будут ли они только с боков, снизу или сверху, по всей длине или только по центру.
2. Каким образом они будут управляться – обычным выключателем, автоматически с помощью датчика движения или проходным включателем.
3. Какова будет схема питания – проводная или на аккумуляторе.

От выбора всех этих параметров во многом зависит сложность установки и итоговая стоимость системы.

Автоматическая

Автоматическая подсветка ступеней существенно упрощает задачу управления. Она повышает комфорт эксплуатации системы освещения лестницы. Приводить ее в действие может, например, движение, прикосновение к особой области, команда голосом или шумовое воздействие (хлопки, стук).

Для организации подсветки применяют следующие виды устройств:

1. Включатель с датчиком движения. Работает по принципу обнаружения перемещения объекта/субъекта в определенной области. Как только человек заходит на лестницу, устройство срабатывает и система включается, а когда покидает ее – свет гаснет.
2. Таймер. Функционирует строго в заданный промежуток времени. Например, это может быть от 18 до 23 часов вечера.
3. Сенсор нагрузки. Подсветка срабатывает, когда осуществляется давление на ступени или на перила.
4. Светочувствительный элемент. Система начинает работать при определенном уровне освещенности (наступлением темноты).
5. Детектор звука. Включение или отключение освещения лестницы происходит по голосовой команде или хлопку.

Рекомендация! Оптимальную автоматическую подсветку лучше организовать на совмещении сразу нескольких датчиков. Например, это может быть таймер, работающий только в вечернее время, и сенсор нагрузки, включающий освещение лестницы ночью, если вдруг возникнет такая необходимость.

Беспроводная

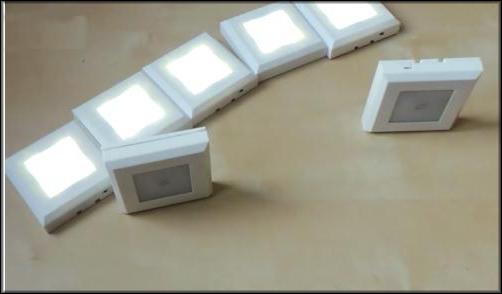

Освещение лестничных ступеней на основе автономного источника тока – один из эффективных и безопасных вариантов решения вопроса подсветки. Современные производители выпускают большое количество моделей таких светильников. Как правило, они включают два типа приборов:

1. Датчики движения, устанавливаемые по краям системы (например, на первой и последней ступенях лестничного марша).
2. Комплекта модулей освещения (количество может равняться количеству ступенек или их половине, если монтируются через одну).

Подобные устройства питаются от батареек. В качестве элементов питания в них используются светодиоды, главное преимущество которых – большая светосила и минимальное энергопотребление. При качественном исполнении и надежности элементов питания система будет работать не менее года. Монтаж таких светильников не представляет ничего сложно и под силу любому желающему. Они не потребляют энергию из сети, полностью безопасны и не требуют подготовительных процедур (прокладки кабеля, штробления стен и ступеней).

Обычная

Система освещения лестницы от бытовой электросети – наиболее сложный и дорогостоящий, хотя и максимально эффективный и надежный вариант. Для его монтажа потребуется опыт проведения электромонтажных работ и знание правил техники безопасности. План работ по созданию лестничной подсветки такого типа включает:

1. Разработку и создание схемы электропроводки.
2. Расчет и приобретение проводов, расходных материалов и светильников (специализированные магазины предлагают готовые наборы).

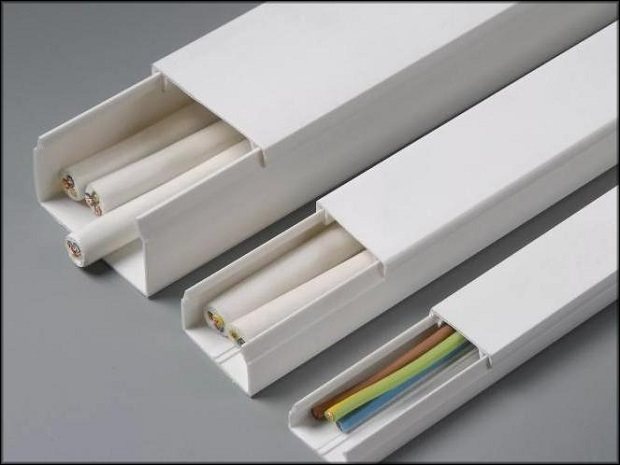

3. Прокладка коммуникаций, включающая монтаж кабель-каналов или штробление стен в зависимости от выбранного типа установки.
4. Монтаж, подключение и тестирование светильников, регулирующего и управляющего оборудования.

При отсутствии опыта в прокладке кабелей и подготовительных работах, а также знаний по правильному соединению электросхемы, работы по монтажу подсветки лучше доверить профессионалу. В противном случае велик риск допустить ошибки, что приведет к дополнительным затратам на ремонт стен и лестницы или даже возникновению пожароопасной ситуации.

Подготовка к установке

Если нет готового комплекта для освещения ступеней лестницы, необходимо продумать схему освещения самостоятельно. Это совершенно не трудно. В наш век Интернета можно найти практически всё по этой теме.

Если вы уже определились, где будут размещены все необходимые элементы, лучше всего набросать на чистом листе бумаги небольшой чертеж с элементами подключения с местами их установки непосредственно на лестнице. Так вы получите более наглядное представление о будущем результате вашего проекта.

Зная исходные размеры помещения, габаритов лестницы и лестничных маршей, нетрудно рассчитать как метраж светодиодной ленты, так и количество датчиков, которые будут работать в будущей системе освещения.

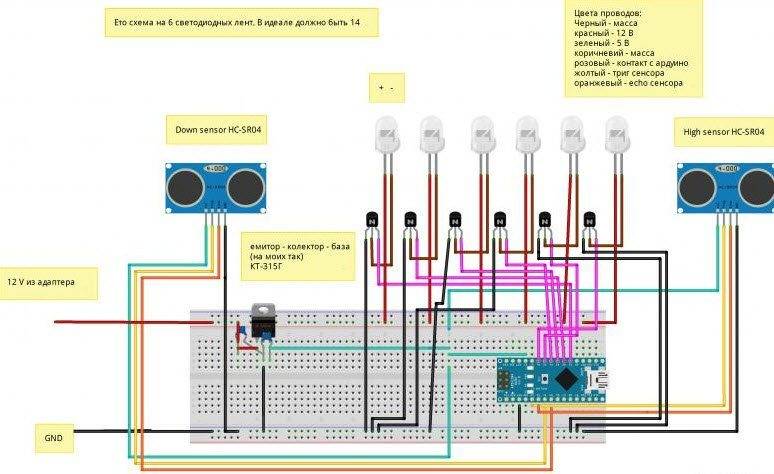

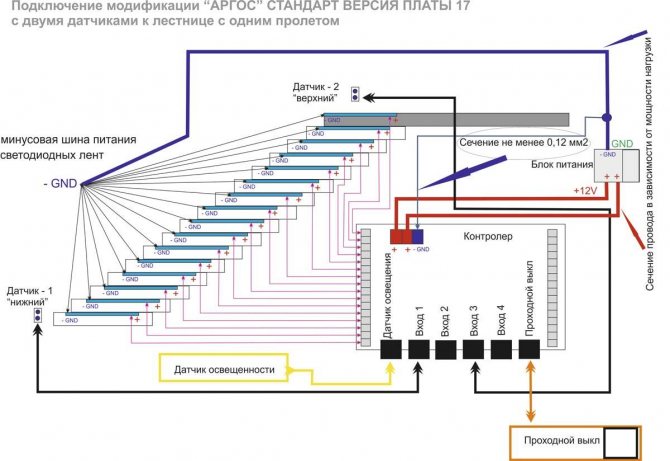

В интернете часто встречается схема освещения подобного типа:

Такая схема вполне работоспособна, если использовать обычную и недорогую ленту из светодиодов. Хотя есть в ней и существенный минус. Необходима установка специального контроллера на каждый отрезок ленты. Вот сколько ступенек — столько и отрезков светодиодных полос. Для каждой полосы нужен свой вывод и все провода объединяются вместе. Поэтому уже на выходе контроллера получается внушительная косичка проводов.

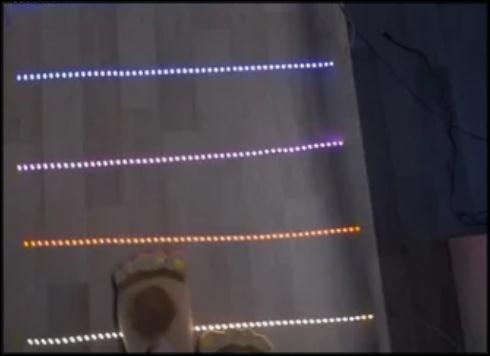

Но наиболее интересные эффекты дает адресная RGB светодиодная полоса. Кроме упрощения схемы мы получим цветовое оформление ступеней с разнообразными цветовыми эффектами.

Если кто-то не знает, мы поясним. Адресная светодиодная полоса дает возможность управления отдельно впаянным светодиодом. И каждый светодиод в ленте способен выдать около 16 миллионов разнообразных оттенков!

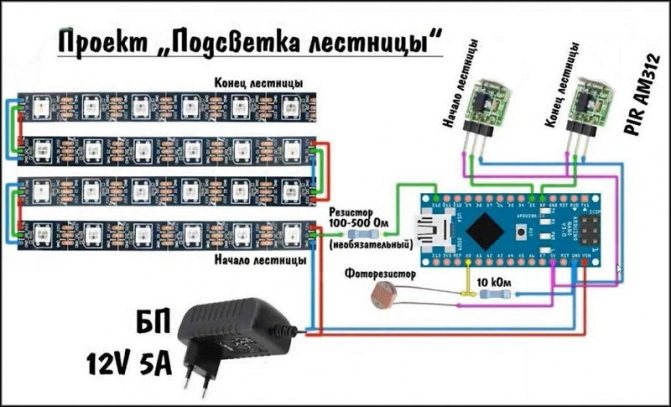

Более упрощенно схему проекта “подсветка лестницы на ступенях с датчиком движения” можно представить в таком варианте:

Теперь о деталях.

Световые ленты адресного типа имеют строгонаправленность и подключаются к пину DI.

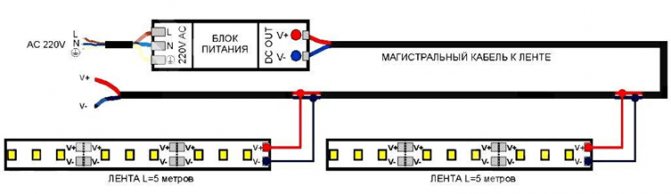

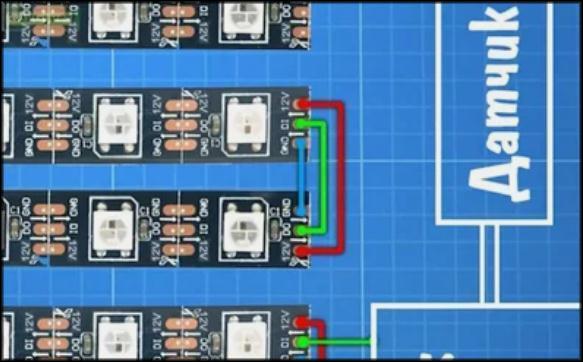

Как видно из примера, все отдельно нарезанные полосы ленты соединяются через D0 c DI.

Мы рекомендуем для освещения небольших лестничных маршей применять ленту на чипах ws2811.

Ленты такого типа могут быть запитаны от источника в 12 В. Каждые три светодиода, в этой ленте, управляются своим чипом, который выдает определенный свет на 3-и светодиода, за которые он отвечает.

Мы советуем купить рулон ленты (или столько сколько нужно по вашим расчетам) на китайской торговой площадке Алиэкспресс. В качестве вы не потеряете, а вот в цене определенно выиграете. Почему-то в наших торговых сетях аналогичные ленты стоят на порядки дороже, чем в Китае.

На момент написания статьи пятиметровую катушку ленты с плотностью в шестьдесят диодов можно было приобрести всего за 700 рублей.

Более плотное расположение светодиодов тоже есть в продаже, и стоит дороже. Но для лестничного оформления покупать такую ленту не имеет смысла, так как 60 светодиодов на метр — оптимальный параметр для подсветки ступеней.

Теперь надо поговорить еще об одном параметре.

В продаже есть ленты с разными степенями влагозащиты — IP:

• IP30 без защиты;
• IP65 — лента с силиконовым покрытием;
• IP67 — герметичная лента в силиконовом кожухе.

Покупать для комнатных лестниц IP67 особого смысла не имеет, а подсветка ступеней лестницы от IP30 или IP65 — это на усмотрение владельца. Нам кажется, что отдать предпочтение IP65 было бы разумней. Всё-таки иногда ступени нужно мыть?

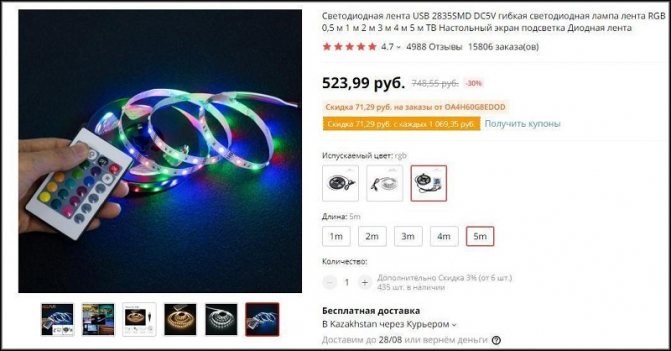

Здесь же на Али экспресс можно найти ленту bright. Она будет стоить на порядок дороже, но зато вы выиграете в силе светового потока — свет будет значительно ярче.

Тут же на Али необходимо подобрать микроконтроллер для управления лентой. Рекомендуем обратить внимание на подобные устройства на платформе Arduino Nano.

Система подсветки

Принципиальные схемы

Подсветка лестницы светодиодами может быть реализована в нескольких вариантах:

• Простейшая схема предполагает наличие выключателя. Под свесами ступенек или на их боковых поверхностях размещается либо светодиодная лента, либо специальные светильники небольшого размера. Подсветка включается с помощью размещенной на стене кнопки, и горит постоянно в темное время суток.

Постоянное свечение расходует много энергии, но выглядит очень красиво

Совет! Чтобы оптимизировать работу системы, можно установить в нее реле времени. Тогда освещение будет начинать работать по часам, способствуя экономии электроэнергии.

• Интеллектуальная схема, которая основывается на взаимосвязи датчика и контроллера. Датчики сенсорного типа устанавливаются напротив верхней и нижней ступени, и при регистрации движения активируют контроллер светодиода. В результате световые элементы постепенно активируются, освещая путь спускающемуся или поднимающемуся человеку.

Также в качестве модификации, пусть и более сложной, можно обеспечить датчиками каждую ступень. В этом случае подсветка будет двигаться синхронно с вами.

Что нам понадобится

Несмотря на всю кажущуюся простоту, для сборки такой схемы нам понадобится немало деталей.

Примерный перечень необходимого оборудования мы попробуем набросать в данном разделе:

Обратите внимание! Данный список является ориентировочным и носит исключительно ознакомительный характер. Планируя работу, вы можете заменять детали в соответствии с вашей задумкой.

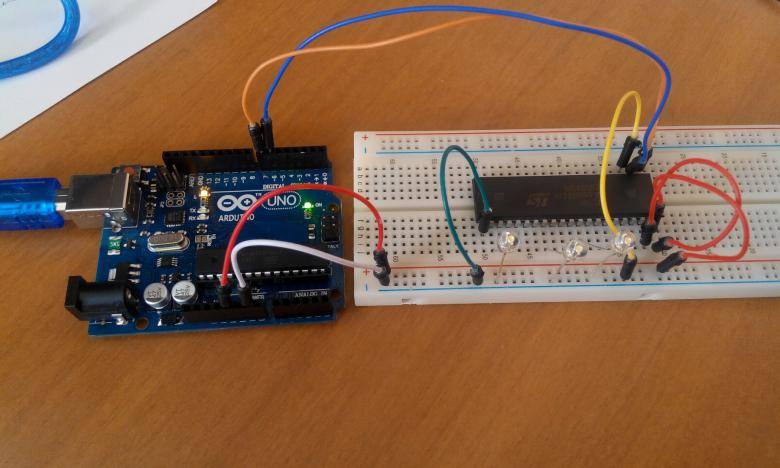

• Ключевой элемент всей схемы – контроллер, который будет управлять работой светодиодов, т.е. обеспечивать запуск системы по сигналу от сенсора и постепенное включение лент под ступенями.

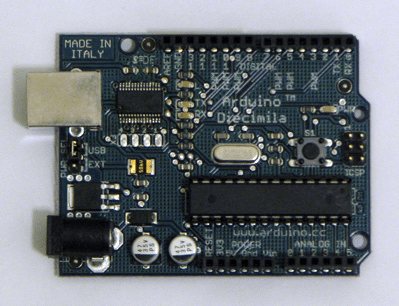

• В качестве контроллера многие специалисты рекомендуют устройства Arduino. К примеру, модель Arduino Mega 2560 оборудована 15 выходами, что вполне достаточно для большинства стандартных одномаршевых лестниц.
• Для установки контроллера понадобится соответствующая плата, но можно будет обойтись и без нее.
• Кроме контролера полноценная работа системы осуществляется за счет драйвера светодиодов. Драйвер представляет собой небольшую микросхему, которую нужно будет соединить с выходами контроллера.
• За включение и выключение системы отвечают датчики сенсорного типа.

Датчик движения

Обратите внимание! Если в доме есть животные, то лучше отказаться от ультразвуковых датчиков в пользу инфракрасных. С другой стороны, работающее ультразвуковое устройство иногда отпугивает грызунов. В общем, выбор за вами.

• Для экономии электроэнергии и сохранения ресурса системы стоит установить фотоэлемент, чтобы светодиодные светильники для лестниц не загорались днем.

Кроме того, нам будут нужны провода для соединения всех элементов: 2х0,12 для подключения светодиодов и 4х0,12 для подсоединения датчиков. За работу системы будет отвечать блок питания 12В.

Светодиоды

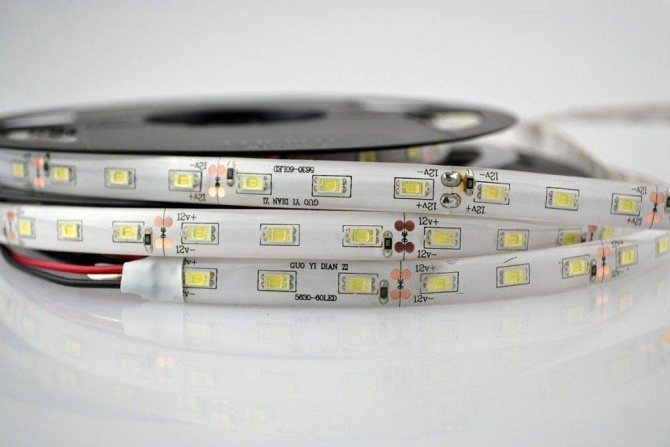

В качестве источника света проще всего использовать самоклеящиеся светодиодные ленты:

• Лента представляет собой полосу гибкого полимера, на которой через определенные промежутки закреплены светодиоды и резисторы. Эти элементы соединены между собой посредством тонкой токопроводящей подложки.
• Наиболее распространены ленты на диодах SMD 3528. Они обеспечивают достаточно яркое свечение с широким углом светового потока (до 1600).
• Для более яркой подсветки можно использовать ленты с элементами SMD 5050. Также на этих диодах делают цветную подсветку ступеней лестницы, которая управляется посредством специального RGB-контроллера.

• Важным показателем при выборе светодиодной ленты является количество светодиодов на метр. Комфортная диодная подсветка лестницы может быть обеспечена и с помощью вариантов, содержащих 60 элементов, но для других целей выпускают модели, содержащие от 90 до 120 диодов.
• Поскольку мы планируем сделать нашу световую ленту на лестнице, то стоит позаботиться и о защите от влаги. Чтобы наше освещение не пострадало во время уборки, необходимо устанавливать модели с индексом IP67 или IP68. Силиконовый слой этих лент надежно защищает токопроводящие части от попадания капель воды и замыкания.

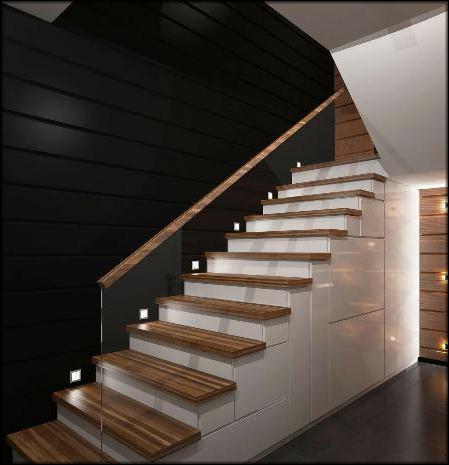

Альтернативой лентам могут служить специальные встраиваемые светильники. Они устанавливаются либо в плоскость ступени, либо утапливаются в боковую поверхность стены рядом с лестницей.

Светильник с защитной решеткой

Чтобы защитить глаза от яркого света, такие светильники часто оборудуются специальной защитной решеткой.

Однако у этих приборов по сравнению с лентами есть ряд недостатков. В первую очередь это достаточно сложный монтаж, ведь под каждую лампу нужно проделывать гнездо в стене, да еще и долбить каналы для проводки. К тому же цена их весьма высока.

Необходимые инструменты, компоненты и материалы

Подытожим, что нам может понадобиться для продолжения проекта автоматическая подсветка лестницы своими руками:

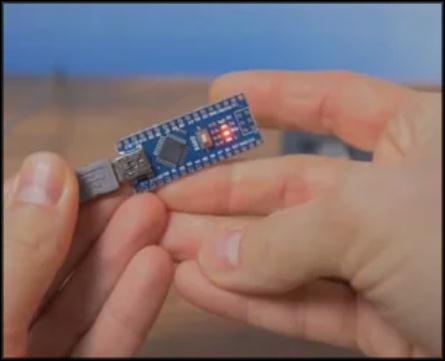

• Готовая плата управления Arduino Nano;

• Светодиодная лента с датчиком движения в комплекте или без него адресного типа;
• Пару инфракрасных датчиков движения;
• Датчик освещенности;
• Источник питания на 12 В;
• Паяльник;
• Приспособление для снятия изоляции с проводов;
• Провода UTP.

Автоматическая подсветка лестницы. Своими руками. Последний раз.

Зацепился тут случайно глазом за комментарий и стало больно (в переносном смысле) и обидно, действительно, маловато масштабных проектов на mysku. DIY какой-то грустный. Конечно, уровня самодельной машины добиться сложно, куда уж, она там аж в «топ за все время» выбралась… но расскажу вам про подсветку лестницы. Точнее про ее допеределку. Началось всё с начальника на работе. Подошел ко мне и спросил: «а можешь сделать? А то везде денег просят каких-то неадекватных. 5000, 10000, 40000…» Ну я подумал, чего там такого сложного-то? ШИМ+сонары. Вроде просто. Сверяемся с табличкой

6 часов – норм.

Я бы не писал здесь эту статью если бы из всех найденных в инете решений больше не понравилось вот это.

Почему-то не в разделе DIY, ну не суть…

Кстати автоматическая подсветка лестницы – это одна из немногих вещей, которая является исключением из правила «Всё что ты придумал сегодня – китайцы позавчера сделали и вчера продали» © [моё]

Автору статьи респект и уважение, все-таки дело было в 2015-ом, 20 ноября будет юбилей 4 года, но не понравилось несколько моментов: — Софт явно требовал серьезной передоработки. — Размер платы — жесть. Это чисто мои внутренние стремления к минимализму. Не обращайте внимания. — Использование громадных NPN-транзисторов еще и с радиаторами. Не сколько претензия к громадным, сколько к NPN.

Ну ладно размер, уже предупредил не обращать внимания, но NPN-то зачем? TLC5940 кладет выходы на землю. Автору понадобилось городить инверторы 74LS04 там, где они в принципе не нужны, чтобы получить плюс на базе для NPN. Ну допустим, сделал из того что было под рукой, но при этом никто не задумался что все ступеньки лестницы постоянно подключены к 12в, а ШИМ дергает за минусы. Еще раз: вся лестница, каждая ступенька подключена постоянно к 12в. Даже когда ленты не горят. Ничего не смущает?

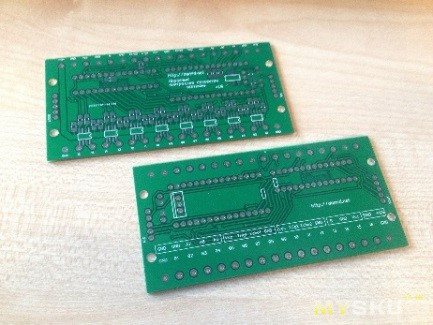

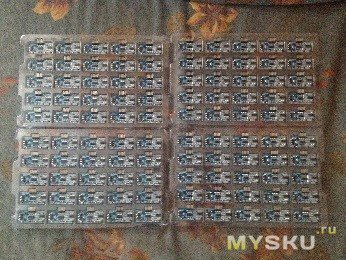

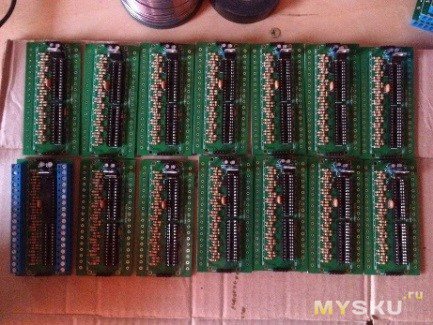

И поехали тиражировать эту плату в больших количествах по всем городам бывшего союза…

Что-то увлекся критикой. Никого не хочу обидеть. Простите. У вас уже всё работает а у меня нет. Давайте лучше меня критиковать. В общем первый прототип на коленке получился вот так: Та же самая Arduino Nano, та же самая TLC5940, мосфеты сдвоенные IRF7314 P-канальные 20v 5.3A, разводка питания двойная под LM7805 и под AMS1117-5.0. От последней потом отказался. Греется, не нравится, выкинул в окно. Заказал платы на заводе, приехали. Да, кстати, размеры 48*100мм, свободного места почти нет.

Из софта тут же выкинул PIR. Не по фен-шую это. Если ты хочешь использовать PIR – повесь себе лампочку над лестницей и не морщ мозг. Зачем эти ардуины, ШИМы, БП, ленты, куча проводов?

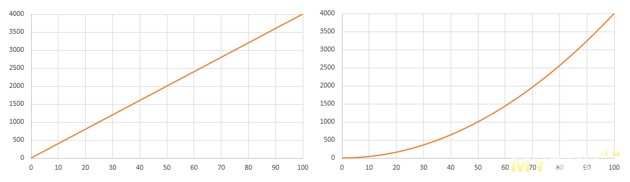

Увеличил количество градаций яркости, выкинул ресет сонаров (HY-SRF05 не припомню чтобы зависали), добавил чтение датчика освещенности temt6000, вынес всё что можно менять в структуру, причесал сомнительные моменты.

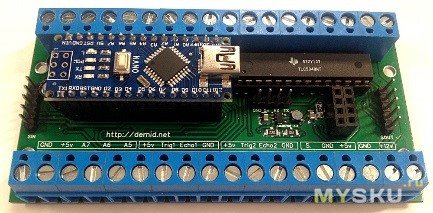

В общем начальник контроллер подключил, более-менее настроил.

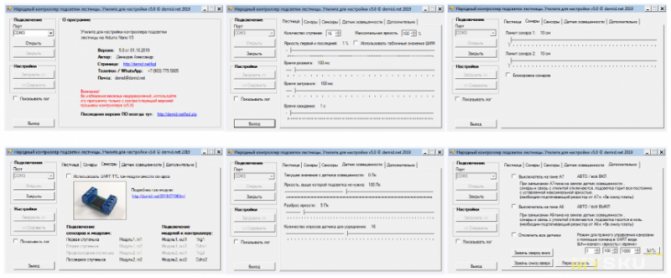

Правда устал ковыряться в переменных и перезаливать прошивку, о чем мне непременно и высказал, что мол у белых людей крутилки на плате, кнопки, LCD-экранчики с менюшками а мы как негры правим код. И тут я обратил внимание на маленькую железку, торчащую сбоку Arduino Nano. Называется «разъем miniUSB». А сама ардуина в системе уже видится как виртуальный COM-порт. Бинго! Добавляем сохранение/чтение структуры в EEPROM, делаем изменение параметров через UART: Ну да, добавил кое-чего своё. Если вдруг кто узнал имена переменных А потом расчехляем C# и делаем утилиту настройки контроллера по USB. Подключил шнур, запустил утилиту и меняй всё что можно. Последняя версия выглядит так:

Маленькая сморщенная, есть в каждой женщине… Правильно, изюминка.

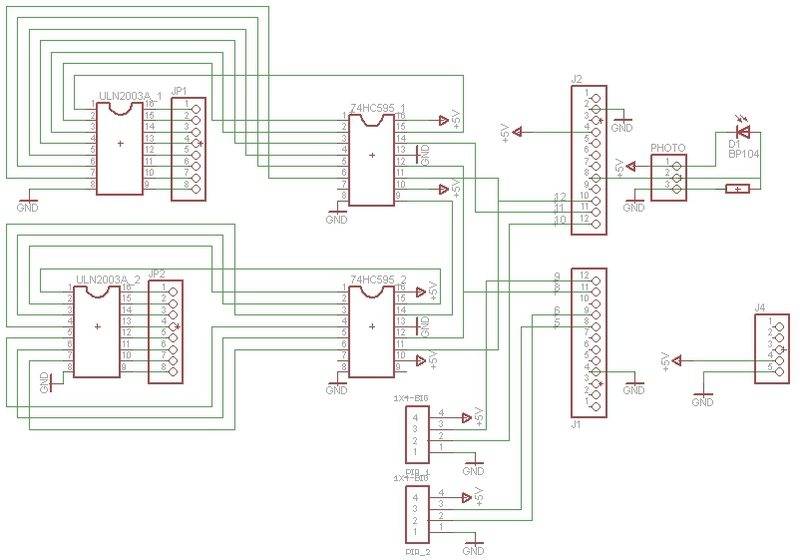

Так и в плате контроллера есть изюминка, изначально заложенная. Платы стекируемые. То есть объединив 2,3,4 платы последовательно 5pin шлейфиками, можно получить 32,48,64 ШИМ каналов соответственно, управляемые одной Arduino, установленной только в первой плате. Запилил сдуру даже несколько контроллеров на DIP-компонентах.

Шаг вправо…

Параллельно я занимался одним проектом, в котором были использованы сенсорные выключатели. Не в том смысле что готовые типа Livolo или как их там… а самодельные сенсоры на микроконтроллере.

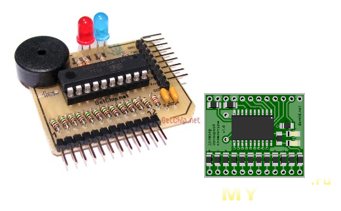

Наткнулся в инете на статью про сенсорную клавиатуру на Attiny2313. Прям готовый проект, схема, программа, всё есть. Решил побаловаться.

Конечно из авторской платы 60*50мм я сделал свою 33*40мм

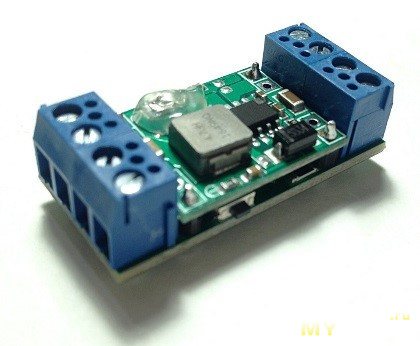

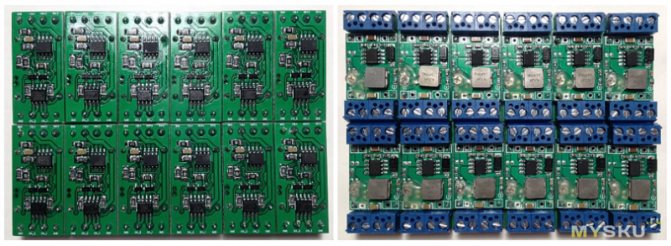

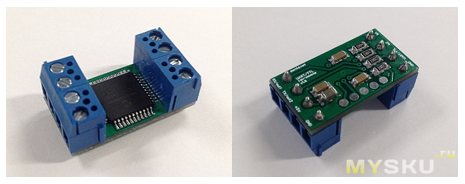

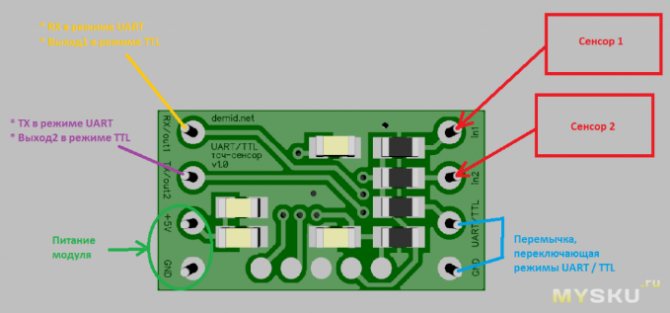

И я сделал свой двухканальный сенсорный драйвер с преферансом и куртизанками… (размер платы 27.64*15.24мм) Он умеет «пробивать» 60мм дерева достаточно уверенно. Бетон сантиметра 3-4.

стены, и еще куча применений. 27.64*15.24мм кстати тоже можно уменьшить и сделать 23.83*15.24 убрав клеммники. Дальше уменьшать мешает камень Первые удобнее подключать, вторые удобнее прятать. Сложно решить какие лучше – оставил оба варианта. Микроконтроллер PIC18 в TQFP-44 если что… Мой любимый. Ну так вот… У этого модуля (на фотке их 24шт) есть своя утилита для настройки обычным UART-USB шнурком. C# же уже расчехлен – его уже не остановить. Креатив прёт. Пишем, дебажим, наводим красоту… Переключение режимов работы, изменение/сохранение настроек/параметров, вывод в реальном времени, полный интерактив. По работе модуля и утилиты настройки снял 3 видео, но звук плохой. Если кто осилит мое бубнение – будет в восторге от этой уличной магии.

Раз

Два

Три

В принципе модуль делался не только для лестницы. Он двухканален и весьма универсален Работает либо в режиме UART по протоколу, либо в режиме TTL, выдавая на выходах «0» или «1» в зависимости от значения «сенсора». Сохраняет настройки в EEPROM, самокалибруется при старте. Двухбайтовые пакеты вида «<�команда><�аргумент>», 32МГц, прерывания, кольцевой буфер, прочий фарш. Протокол конечно свой.

Идеально настроенный сенсор под ступенькой получился в гараже. Ступеньки из доски 200*50, самой брутальной, не струганой – отличный тест. Снимал на тапок, уж простите.
Показал сие творение знакомому – реакция была примерно такая.

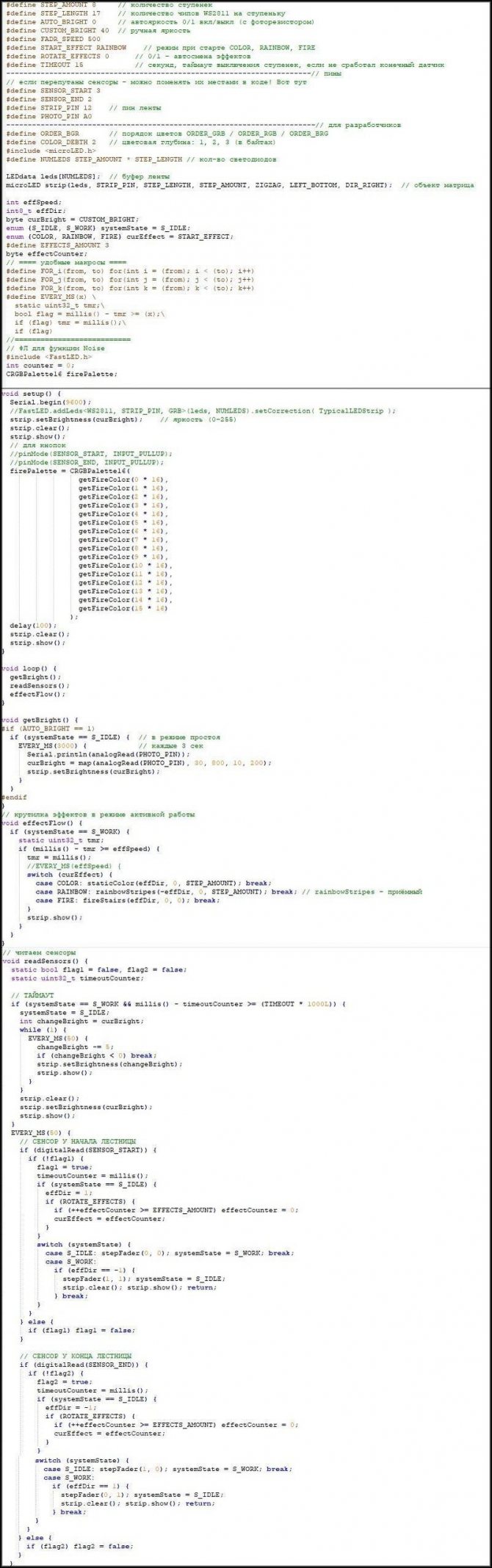

Скетч контроллера подсветки лестницы позволяет использовать эти модули вместо сонаров, подключив первую и последнюю ступеньки, но не к одному сенсорному модулю. К двум разным.

и
предпоследней
ступеньки, что даст однозначную информацию о направлении движения человека. Без всяких лазеров и прочих инфракрасных барьеров. Пока эти 2 канала на модулях остаются свободными. С точки зрения контроллера лестницы конечно.

Шаг влево…

Дошли руки поморгать светодиодом на ESP8266 и тут меня осенило еще раз. А собственно почему бы UART ESP-01 не соединить с UART Arduino Nano? Кто мне запрещает? Оглянулся… Никто! Соединил

Добавил DC-DC преобразователь LM3671MF-3.3 (2MHz ШИМ) на плату. Заново заказал платы, приехали, спаял.

И контроллер подсветки лестницы стал выглядеть так: А управление и настройка вот так: А я думал нет места на плате. Ошибался

Попытка улететь…

На данный момент уже 5-ая версия ПО для контроллера подсветки лестницы.

Возможности регулировки и другие параметры: — количество ступеней — общая яркость (если вдруг переборщили с мощностью ленты) — яркость первой и последней в дежурном режиме (можно и 0% поставить) — время разжигания — время затухания — время ожидания — возможность использования табличных значений ШИМ (линейная/степенная функция разжигания) — дальность срабатывания сонара 1 — дальность срабатывания сонара 2 — возможность блокировки сонаров на время «разожглась-подождала-затухла» — возможность использования сенсорных модулей. Установка под ступеньку (или внутрь. Уже так делали) обычной фольги, подключенной к входу модуля. Алюминиевые накладки, пороги, уголки, полосы – любой металл. — в реальном времени в утилиту и в web выводится значение с датчика освещенности. Используются только TEMT6000. — порог срабатывания датчика освещенности — величина разброса значений датчика освещенности (коридор) — количество опросов датчика освещенности для усреднения — возможность подключить выключатель, который будет включать всё принудительно — возможность подключить выключатель, который будет выключать всё принудительно. (Эти 2 выключателя специально для бабушки, которая против ваших высокотехнологичных замутов в на даче) — возможность отключения всех входящих датчиков для прямого управления каналами по uart или http — wi-fi может создавать свою точку доступа и/или подключаться к существующей

Кстати про табличные значения ШИМ… Я провел эксперимент. Суть в том, чтобы направить свет от ленты на датчик освещенности и записать его значения при разных значениях скважности ШИМ. Тысячи измерений. Получилась такая картина: То есть вполне себе линейная зависимость яркости свечения куска ленты от среднего напряжения, подаваемого с транзистора на ленту. Тут, конечно, играет роль то, что датчик TEMT6000 максимально приближен по параметрам к человеческому глазу, но не трудно заметить, что при малых значениях происходит скачкообразное увеличение яркости. А при больших уже не влияет на яркость. Это все из-за того, что я поделил максимальное значение 4000 (на самом деле конечно 4096, но не суть) на 100 равных отрезков, то есть +1% к яркости это +40 к значению ШИМ. Яркость меняется от 0% до 100%. 0…4000

Получается 0% это 0, а 1% это сразу 40. Данный факт достаточно сильно крадет диапазон видимого изменения яркости ленты, т.к. если разжечь ленту от 0 до 40 значений ШИМ – на глаз видно плавное изменение яркости, а вот от 3960 до 4000 вообще не заметно даже если мерять «экспериментально». Поэтому вместо линейной зависимости в настройках можно выбрать степенную. Чтобы не нагружать камень расчетами – в скетче эти значения выведены в массив, который хранится в ПЗУ, ибо не меняется в процессе работы.

И раз уж я сунул туда wi-fi – в контроллере есть возможность игнорировать логику работы лестницы (галочка «отключить все датчики») и работать просто как управляемый контроллер освещения на 16(32канала). Командами по UART с другого микроконтроллера (да, пины UART выведены отдельно) или компьютера, либо http-запросами. То есть использовать его вообще без датчиков. Шилд с esp01+ардуино нано.

Так, например, команда по UART: $ch=5,70,1000

плавно (за
секунду
) устанавливает
5
-ый канал в
70
% яркости. А команда
$ch=5,0,0
мгновенно гасит его в ноль. Те же самые действия можно осуществить запросами:

https://192.168.4.1/uart?c=$ch&a=5,70,1000 https://192.168.4.1/uart?c=$ch&a=5,0,0

, где c

— команда,
a
— аргумент,
192.168.4.1
— IP адрес контроллера подсветки лестницы.

Все настройки можно менять или в веб-интерфейсе с помощью формы, или http-запросами типа https://192.168.4.1/uart?c=stairsCount&a=15 или https://192.168.4.1/uart?c=sonar2minLimit&a=90

Поскольку сенсорные модули в режиме общения с контроллером лестницы просто выдают «1» или «0» на соответствующую каналу срабатывания ножку, в этом же режиме контроллера к нему можно подключить и PIR-датчики и проходные кнопки — логика работы не нарушится.

А главная прелесть сенсорных модулей в том, что сами пластины сенсоров можно установить не только под ступеньку или внутрь ступеньки, но и под ламинат/плитку ПЕРЕД

лестницей, что увеличивает вероятность корректной работы модуля до 146% ввиду меньшей толщины «диэлектрика», и передает большой привет производителям контроллеров подсветки за 5,10,40 тыс.р. с сонарами. В этом случае уже можно говорить о подключении тех двух свободных каналов на модулях для реализации подсчета людей на лестнице и выстраивании более космических алгори class=»aligncenter» width=»634″ height=»346″[/img] Ну, например,
повышать яркость дежурной ступени при подходе
к лестнице и начинать
разжигать остальные только при наступании на нее
. Такого нет даже в лучших домах парижа и лондОна. Кто-то скажет, мол, надо быть совсем упоротым чтобы такое водрузить у себя в доме. И будет прав Но лестницы это не только дачи и коттеджи. Это, как выяснилось, еще и кафе, рестораны. Установщики в восторге от таких возможностей – а это стимул придумывать новые фичи и улучшать имеющиеся.

И все-таки, почему «Автоматическая подсветка лестницы. Своими руками. Последний раз.»?

Изначально хотел написать «Предпоследний…», вдруг найду время с желанием и сделаю статью про CAN-подсветку. Да, есть у меня и такая. Нечего плодить статьи – упомяну прямо здесь. Вот такие огромные двухканальные модули 36,3*17мм:

На борту STM32 + транзистор IRF7314 с обвязкой + CAN-передатчик + DC-DC сверху.

Без установленных питальников выглядят так:

CAN-модули соединяются последовательно шиной из 4х проводов: +12в(+24в), GND, CAN_H, CAN_L

На эту же шину сажаются сенсорные модули (конечно уже с CAN-интерфейсом) 2pin – 2 сенсора, 3pin – датчик освещенности. «У» — Универсальность. Спойлер: эти же 3 пина – датчик давления (водопровод) с CAN, но об этом точно в другой статье

и Wi-Fi-модули (с ним же) Хайтек-сендвич

Модулей на шине может быть до 125, дальность шины до 250м.

ШИМ соответственно аппаратный с STM32.

Этот проект уже больше к уличной подсветке территории загородных домов с удаленным управлением и ip67 корпусами, но при желании его можно легко запилить и на лестнице, используя 4 провода вместо «количество_ступенек + 1».

Так как CAN-модули самодостаточные – на них проще реализуются всякие хитрые вещи типа разжигание лестницы одновременно с двух сторон (при заходе разных людей) и перекрытия разжигания/затухания. То есть когда следующая ступенька начинает разжигаться/затухать в момент, когда предыдущая до конца не разгорелась/затухла. С CAN на лестнице я подожду. Сейчас мир не готов к 10-иядерным лестницам :))) С сенсорными бы разобраться…

Думаю, что тему автоматической подсветки лестницы я раскрыл полностью, так сказать «дорисовал сову» :))) поэтому и «последний раз». Хотя может кто-то возьмется ее раскрасить

Да, я неправильно оценил время по табличке. Конечно этот проект не «вроде просто» а «вроде изян».

По поводу софта, политика простая. Так как часть скетча была позаимствована у товарища Vipeg, а про лицензию там ни слова, то свой скетч я выкладываю здесь же под лицензией WTFPL.

Было:

Скетч использует 5406 байт (17%) памяти устройства. Всего доступно 30720 байт. Глобальные переменные используют 277 байт (13%) динамической памяти, оставляя 1771 байт для локальных переменных. Максимум: 2048 байт. Стало: Скетч использует 12354 байт (40%) памяти устройства. Всего доступно 30720 байт. Глобальные переменные используют 902 байт (44%) динамической памяти, оставляя 1146 байт для локальных переменных. Максимум: 2048 байт.

Учитывая то, что с выходом сенсорных и CAN-модулей подсветка лестницы на сонарах и pir-ах постепенно переходит в разряд моветона, а алгоритмы этих модулей – мои уникальные разработки – их ПО, равно как и исходники утилит настройки и уж тем более всё ПО, касающееся CAN и Wi-Fi, позвольте оставить у себя.

Так как соединить Arduino Nano с TLC5940 можно по сути одним единственным способом – через SPI — мой скетч с большой долей вероятности подойдет для всех контроллеров, которые вы уже спаяли по статье Vipeg. Пользуйтесь на здоровье.

Спасибо, что дочитали эту портянку. Я старался быть не нудным Если есть вопросы – задавайте.

Где купить

Приобрести оборудование для создания подсветки можно как в специализированном магазине, так и онлайн в Интернет-магазине. Во втором случае, особого внимания заслуживает бюджетный вариант приобретения изделий на сайте Алиэкспресс. Для некоторых видеокамер есть вариант отгрузки со склада в РФ, их можно получить максимально быстро, для этого при заказе выберите «Доставка из Российской Федерации»:

Критерии выбора лестничного освещения

Разнообразие источников света, предлагаемых специализированными магазинами, внушает трепет. Подсветить лестничный пролёт можно по-разному, к тому же лестницы отличаются конструкцией, материалом и стилем, что также не упрощает выбор.

В таких условиях логичнее всего определить, какой вариант впишется в конкретный интерьер, и затем, откинув остальной ассортимент, сосредоточиться на подходящих моделях. Следующие критерии помогут сэкономить время и выбрать соответствующую условиям подсветку для лестницы в доме:

• Конструкция. Иногда она накладывает ограничения на устройство освещения. Например, винтовую лестницу можно осветить единственной элегантной каскадной люстрой, но, даже если вы в восторге от каскадных моделей, для маршевой конструкции придётся искать другой вариант. Если же винтовая лестница небольшая, придётся подумать, например, о светодиодной ленте.
• Устройство ступеней. В лестнице открытого типа (воздушной) нет возможности для монтажа встроенной подсветки. В этом случае остаётся два варианта: встроить свет сбоку или сверху.

Мягкое освещение ступенейИсточник akak7.ru

• Наличие поблизости окна. Оконный проем рядом с лестницей – это не только красиво, но и практично. Даже немного солнечного света, попадающего на лестничный пролёт, даёт возможность сэкономить на искусственном освещении и уменьшить количество осветительных приборов, а, значит, и расходы.
• Дополнительные возможности. Иногда конструкция перил и ограждений позволяет использовать их для организации эффектной подсветки. Проще всего это сделать при помощи светодиодной ленты.
• Финансовые ограничения. Чтобы уложиться в бюджет и получить максимально качественный результат, придётся сравнить характеристики и расход энергии разных видов ламп. Траты также зависят от схемы освещения пролёта, будет ли оно включаться вручную или автоматически.

С декоративным эффектомИсточник tree-wood.ru

Датчики

В начале и конце лестничного пролёта устанавливаем по одному датчику движения.

Рекомендуем подробнее узнать как отрегулировать датчик движения, если вы используете не программируемую версию устройства.

Наши инфракрасные датчики движения для включения света на лестнице вполне рабочие, но установленные колпачки сужают угол обзора. Поэтому избавляемся от колпачков и оставляем сам датчик. Чтобы он включался в момент подхода к ступенькам желательно его даже немного углубить при установке, чтобы еще сузить угол обзора. Таким образом, он среагирует на движение именно при подходе и выходе со ступенек.

Не помешает еще один датчик — освещенности. Таким образом, мы получаем автоматическое управление яркостью подсветки, чтобы она не слепила глаза после темноты.

Окончательная схема системы выглядит вот так:

Подготавливаем контроллер

Что такое контроллер с драйверными микросхемами на базе Arduino? Это микроконтроллер с множеством уже готовых настроек и аппаратных модулей.

Для того чтобы он работал в нужном режиме его нужно запрограммировать. Подходящие прошивки с инструкциями загрузки доступны в интернете в свободном доступе. Ниже также представлен скетч программы, скачать скетч можно здесь: https://cloud.mail.ru/public/5GtW/5M5CvRwLc

Берем нашу платку Адруино и подключаем ее к компьютеру или ноутбуку. Заходим в Arduino IDE и нажимаем по кнопке “Загрузить”.

После того как выбранная прошивка загрузится в плату, можно начать окончательную сборку всей нашей схемы подсветки.

Выбор осветительных приборов и мест их монтажа

В качестве основных устройств освещения для подсветки лестничных маршей могут применяться самые разные типы светильников:

1. Точечные источники.
2. Светодиодные ленты.
3. Люстры для лестниц.
4. Бра для стен.

Каждый из них имеет свои плюс, минусы и область использования. Рассмотрим их детально.

Точечные светильники

Точечные источники света давно доказали свою эффективность в качестве лестничной подсветки. Главное их преимущество – компактное расположение на ступенях, перилах или сбоку от лестницы. Благодаря этому они не мешают проходу и хорошо справляются с поставленной задачей. Используются следующие варианты их пространственного расположения:

1. Встроенные в ступеньки. Светильники устанавливаются в предварительно проделанные отверстия в вертикальной части ступеней. Способ лучше всего подходит для деревянных закрытых лестниц.
2. Прожекторы в полу. Если материал, из которого изготовлены ступеньки труден для обработки или просто нет желания выполнять сложные монтажные работы, устанавливают прожекторы рядом с лестницей, направляя его излучение на ее поверхность.
3. Фонари под перилами. Под поручни, чаще со стороны стены, монтируются одиночные приборы освещения. Таким способом удается выделить все важные элементы лестницы в целях максимальной безопасности и придать ей уникальное оформление.
4. Сбоку в стене. Преимущество варианта установки – достигается лучшая сохранность светильников.

Монтаж накладных (или на кронштейнах) точечных светильников удобен, когда лестница уже оформлена или ее материал труден для обработки, например, ж/б-конструкция. Кроме того, установка такой подсветки позволяет минимизировать затраты.

Светодиодные ленты

Монтаж светодиодных ламп или лент в качестве подсветки отличается множеством преимуществ:

1. Легкая установка.
2. Низкая себестоимость.
3. Минимальные энергозатраты.
4. Пожаробезопасность.
5. Большой срок эксплуатации.
6. Возможность создания светового шоу с разными циклами и цветовыми оттенками.

Лэд-элементы в ленте отличаются хорошей мощностью и при этом их может нарезать на любую длину и закрепить к любой поверхности, что, к примеру, весьма актуально при выборе светильников для винтовой лестницы с полукруглыми ступенями. В качестве подсветки ее также можно установить на пол, стены и поручни.

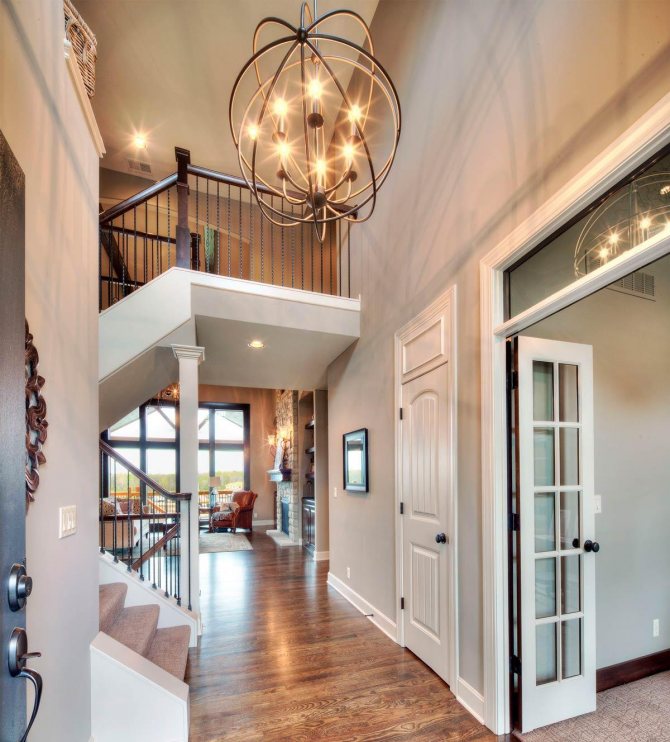

Лестничная люстра

Если лестничный марш имеет достаточное пространство, то можно установить для подсветки люстру. При выборе места монтажа нужно исходить из того, чтобы она не мешала проходу и возможной переноске крупногабаритных вещей. Такой светильник должен иметь хорошую яркость и освещать все ступени. По дизайну он должен гармонировать со стилем оформления интерьера.

Настенные бра

Применение настенных бра для подсветки больше всего подходит для помещения, выполненного в ретро-стиле и классике. Для освещения больших лестниц или если в структуре есть площадка с поворотом применяют сразу несколько светильников, соединенных в одну цепь (расстояние между ними 1-1,5 метра). В качестве системы управления для них нередко используют автоматические модели – на датчиках движения, включения звуком или светочувствительных сенсорах.

Этапы работ

После того как все необходимые компоненты у нас есть, можно начинать монтаж всей схемы. Наверное, лучше сначала собрать всю последовательность компонентов на полу, проверить ее работу и уже после того как убедились, что всё работает как надо, можно начать монтаж всех элементов непосредственно на ступени лестницы.

Итак, этапы работ:

1. Но сначала нам нужно нарезать светодиодную ленту на нужные отрезки.

2. К ним необходимо припаять зачищенные концы проводов в необходимых точках на ленте.

3. На краю каждого отрезка светодиодной ленты есть помеченные точки (D0 и DI). К ним в определенном порядке припаиваются провода.

   Важно! При пайке проводов соблюдайте полярность.

4. Места пайки защитить пластиковым наконечником.

Проверка схемы

После того как схема пропаяна самое время проверить работоспособность автоматической подсветки лестницы.

Раскладываем все элементы на ровной поверхности (на полу).

И производим подключение.

Как только человек попадает в зону первого датчика лента или последовательно включает полосы светодиодной ленты или вся целиком зажигается. Если в системе прошиты световые эффекты, они должны работать.

После пересечения второго датчика движения лестница через определённый тайм-аут должна потухнуть.

При каждом последующем включении подсветки эффект освещения меняется на очередной.

Если система не заметит передвижения после пересечения первого датчика движения для лестницы (вы передумали подниматься/спускаться), через 7 секунд вся эта праздничная иллюминация выключится автоматически и свет плавно погаснет.

Оформление рекламы

Очень часто подсветка ступеней используется в качестве рекламы. В данном случае логотип или название рекламируемой продукции или услуг выкладывается светодиодной лентой. Ведь она гибкая и цвета может менять в соответствии с желанием заказчика.

На ступенях можно расположить подсветку бегущей строкой. В данном случае получается двойная польза – реклама и подсветка.

Важно! Осуществить рекламную подсветку можно дорогим, но оригинальным способом – установить лазерную пушку, которая будет высвечивать на ступенях нужные рисунки и слова.

Монтаж системы

Установка ленты под ступеньку делать лучше всего на двусторонний скотч. Поверхность перед наклейкой обрабатывается. Удаляются частицы пыли, а поверхность очищается растворителем.

Проводка под светильники прокладывается в кабель-канале.

• Настенный вариант.
• Под лестницей.

Так как лента крепится под ступенькой, целесообразней прикрыть ее небольшим козырьком.

После монтажных работ необходимо провести проверочный пуск системы. Если обнаружатся неисправности их надо устранить или ввести поправки в работу программного модуля.

Делаем подсветку

Собираем управляющий модуль

Оборудование лестницы с подсветкой своими руками начинаем со сборки системы, которая будет регулировать включение и выключение света:

• На печатную плату устанавливается подсветка лестницы Ардуино с параллельным закреплением микросхем-контроллеров. Один из вариантов схемы подключения всех элементов приводится в статье.

• Плата помещается в пластиковый корпус с крышкой. С одной стороны, корпус следует делать достаточно надежным, а с другой – его конструкция должна обеспечивать относительно свободный доступ к «начинке» для ремонта и настройки.
• Контроллер Ардуино присоединяем к компьютеру и загружаем в него прошивку для управления системой. Программу для прошивки можно написать самостоятельно, причем простота среды разработки и достаточно подробная инструкция позволяет это сделать даже человеку, ранее с программированием не сталкивавшемуся.

• Если же нет желания долго возиться, стоит просто скачать из сети программный модуль, благо найти его довольно просто.
• На поверхности корпуса закрепляем разъемы для подключения светодиодов и блоков питания, после чего подключаем их к контактам контроллера.

Совет! Стоит протестировать систему заранее, чтобы выявить возможные неполадки до того, как она будет установлена.

Монтаж освещения

Если схема собрана, протестирована и работает – можно поздравить себя с окончанием самого сложного этапа. На очереди наиболее трудоемкая часть – монтаж и подключение освещения.

Ленты устанавливаются довольно просто:

• С помощью ножниц по разметке отрезаем фрагмент ленты нужной нам длины.
• На один из концов фрагмента надеваем специальный коннектор, к которому присоединяем два провода.
• Поверхность ступени, на которую будет производиться монтаж, обезжириваем с помощью ацетона или аналогичного растворителя.
• Сняв защитную ленту, прикладываем самоклеящийся слой светодиодов к нижней части ступени.

Соединенные отрезки LED-ленты

• Провода заводим под лестницу через небольшое отверстие в подступенке.

Несколько сложнее устанавливаются встраиваемые светильники:

• В стене с помощью перфоратора проделываем гнезда для корпусов и штробы для прокладки проводки.
• В гнезда устанавливаем подрозетники или специальные кожухи, входящие в комплект светильников.
• Монтируем лампы, фиксируя их зажимными винтами.
• Провода прокладываем в пластиковых кабель-каналах, заделывая штробы цементным раствором.

Сборка подсветки

Наша подсветка с датчиком движения для лестниц практически готова.

Осталось только собрать все ее элементы воедино:

• Для начала – устанавливаем и калибруем фотоэлемент, который будет отвечать за активацию системы в темное время суток. Провода от фотоэлемента заводим под лестницу.

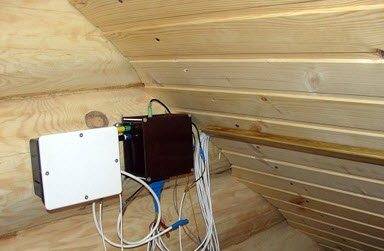

• Блок питания и коробку с установленной управляющей схемой крепим таким образом, чтобы она не бросалась в глаза, и в то же время – была доступна для обслуживания.
• Провода от светильников и датчиков движения собираем в жгут, стягиваем пластиковыми хомутами и укладываем в кабель-канал. Кожух с проводкой закрепляем на стене под лестницей или на боковой поверхности одного из косоуров.
• Провода подключаем к соответствующим разъемам контроллера.
• Присоединяем блок питания к электрической сети. Для обеспечения безопасности можно установить устройство защитного отключения, но обычно необходимости в нем не возникает.

Наглядный результат наших трудов
Собранную систему тестируем в основных рабочих режимах. При необходимости вносим корректировки в программу (сделать это несложно), устраняем обнаруженные неполадки, а затем – закрываем корпус управляющей схемы.

Подсветка лестницы беспроводная

Беспроводная подсветка ступенек лестницы на автономных источниках питания — эффективный вариант проблемы автоматизации лестничного освещения. На современном рынке можно найти разнообразные модели беспроводных светильников.

Обычно комплект состоит из:

• датчика движения;
• светильники.

Обычно стандартный комплект — это набор из 5 источников света и 2-х датчиков движения. Все устройства работают от батареек.

Монтаж всех элементов настолько простой, что с ним может справиться даже неподготовленный человек.

Производители подобных систем, как правило, утверждают, что комплекта батареек хватает на год работы. На самом деле срок работы элементов питания куда больше.

Освещение ступеней своими руками

Устройство освещения ступеней с помощью встраиваемых светильников нужно начинать с планирования. На этом этапе необходимо рассчитать места, куда будут установлены светильники, их количество, схему подключения и способ активации. То есть, что будет использовано в качестве включения – кнопка, датчик движения или какой-то другой элемент.

После закупки всех элементов освещения ступеней можно приступать к их монтажу:

1. Разметка. Как правило, светильники устанавливаются примерно посередине вертикальной части каждой ступеньки. На одну ступень можно установить от 2 до 6 светильников. В случае, если их будет больше, нужно подобрать мощность таким образом, чтобы свет не слепил глаза.
2. Отверстия под светильники прорезаются с помощью круглой фрезы, установленной в электродрель или перфоратор.
3. Когда все отверстия готовы, в них устанавливаются светильники.
4. Далее все светильники соединяются между собой в параллельную схему. Все провода нужно или пропаять, или использовать специальные коннекторы для лучшего контакта. Провода укладываются в тонкий короб, прикрепляемый с внутренней стороны лестницы на двухсторонний скотч.
5. Основной провод подключается к блоку управления датчиком движения или на обычный выключатель, закреплённый на стене.

Если лестница представляет собой не легкую деревянную конструкцию, а бетонный монолит, нужно пересмотреть способ установки светильников.

Не надо монтировать их в каждую ступеньку: это очень трудоёмкий процесс в данном случае.

В качестве альтернативы можно разместить светильники напротив каждой ступеньки так, чтобы луч падал на её поверхность. Провода в этом случае легко спрятать в неглубокой штробе на этой же стене.

Стандартный комплект

• светильники — 5 штук;
• датчики движения — 2 штуки;
• инструкция по установке.

Чем привлекательна подсветка для лестницы:

1. Когда человек попадает в поле зрения датчика установленного перед началом/спуском лестницы, срабатывает умный автономный датчик движения, установленный на лестницу, который передает сигнал управления на все элементы подсветки.
2. Беспроводная схема позволяет установить элементы в любых, даже самых труднодоступных местах.
3. Максимальное расстояние между всеми элементами системы около 16 метров.

Подсветка лестницы светодиодной лентой с датчиком движения

Как будет происходить включение, и выключение зависит от датчика, который вы купите. Датчики с крутыми функциями мы покупать не рекомендуем – это лишняя трата денег, но и китайские лучше не брать – они редко срабатывают.

Датчик должен устанавливаться в месте, где его ничего не будет закрывать. Лучшим решением можно назвать установку датчика под первую ступеньку. Когда подключили экспериментируйте с углом захвата.

Описание

Все элементы системы подсветки работают автономно. В каждый прибор устанавливают 3 батарейки.

Более расширенную информацию, по работе автономной подсветки, можно почерпнуть или из паспорта изделия, или найти нужную модель в сети Интернет.

Но в любом случае такая система не потребует больших усилий на монтаж, а лестница перестанет быть источником повышенной опасности.

Тонкости выбора осветительного оборудования и рекомендуемые места установки

Более современным и экономным методом подачи света для лестничных маршей являются светодиоды. У них срок эксплуатации около 20 лет, они экономно расходуют энергоресурсы, быстро и легко устанавливаются. Обычные лампы для этой цели используются реже. Выбирая систему сенсоров учитывают:

• протяженность участка;
• наличие иных осветительных приборов;
• материал ступеней и стен;
• величину тока, расход электроэнергии на другие приборы;
• температуру и влажность в месте монтажа.

При покупке датчика включения света для лестницы учитывают место установки (стены, потолок, ступени), угол обзора, питание устройства, возможность регулировки работы прибора.

Монтажный короб

При выборе сенсора, изучают тип устройства и механизм действия, принцип работы и схемы оборудования. Существуют встроенные и накладные механизмы, а также проводные и беспроводные устройства.

Беспроводная подсветка с датчиком движения быстро монтируется, для ее установки не прокладывают провода, не подключают к общей системе питания. Такой вариант удобный для отдаленных объектов. Проводные устройства нуждаются в подключении к блоку питания, для этого прокладывают провода и подсоединяют к общему электропитанию.

В продаже представлены сенсоры движения:

• ультразвуковые и звуковые (их не монтируют в местах с повышенным уровнем шума);
• инфракрасные (не работают в местах нахождения отопительных приборов);
• радиоволновые (нельзя устанавливать возле занавесок и штор, вблизи ламп дневного света со стартерами, на тонких стенах).

Исходя из перечисленных условий, выбирают систему для включения освещения на пролетах.

Типы лестниц

При выборе типа автоматической подсветки разумно подобрать ее под тот тип лестниц, который установлен у вас в доме.

• Деревянные лестницы. Учитывая то обстоятельство, что у деревянных изделий есть риск возгорания, приборы освещения не должны сильно нагреваться. Также все деревянные элементы должны быть обработаны огнестойким составом.

• Металлические. С точки зрения безопасной эксплуатации, разумней всего выполнить настенное крепление накладных светодиодных светильников.
• Винтовые лестницы. Такие лестницы как нельзя лучше подходят для устройства подсветки с помощью светодиодной ленты. Оформить можно не только ступени, а также и перила.
• Стеклянные лестницы. Очень выгодно смотрится точечная беспроводная светодиодная подсветка.

Разные варианты лестниц и подходящие схемы их освещения

Выбор типа светильника определяется не только пожеланиями владельца, но также конструкционными особенностями лестницы и материала, из которого она сделана. Рассмотрим основные их виды и какие типы подсветки рекомендуется на них устанавливать.

Винтовые

Лестницы винтовой конструкции могут быть изготовлены из любого материала. Однако их структурная особенность очень сложна для монтажа стандартных приборов освещения. Поэтому чаще всего здесь выбирают светодиодную подсветку. Ленты легко нарезаются на отрезки подходящей длины и монтируются на любую часть – ступеньки, перила или стену.

Деревянные

Древесина, с одной стороны, хорошо поддающийся обработке материал. В деревянной лестнице можно легко проделывать ниши для монтажа приборов с подсветкой любого типа. С другой стороны, светильники должны быть пожаробезопасными – либо они должны мало выделять тепла, либо оно должно эффективно от них отводиться. Оптимальный вариант – светодиодные ленты.

Металлические

Металлические лестницы не боятся избытка тепла, однако они легко проводят электрический ток. Поэтому схема проводки обязательно должна включать заземляющую жилу. Кроме того, материал достаточно труден для обработки. Поэтому вместо встраиваемой лучше использовать подсветку накладного типа.

Лестницы с прозрачными ступенями

Подсветка для стеклянных ступенек, как правило, основывается на светодиодных лентах. Грамотно установленная она способна создать эффект «парящей лестницы». Не исключено также использование точечных светильников. В этом случае прозрачный материал дает большое преимущество – фонари можно установить под, а не над поверхностью. Это будет способствовать лучшей их сохранности.

Светодиодный вариант – какая схема подойдет вам?

Освещение лестницы светодиодами может производиться по двум основным вариантам. Первая схема – максимально простая. Для ее реализации необходимо смонтировать светодиоды на боковых частях лестничной конструкции либо под свесами ее ступеней. Включение освещения осуществляется кнопкой, которую размещают на стене.

С наступлением темноты вам нужно лишь включить освещение, выполненное светодиодной лентой. Оно будет гореть всю ночь. Утром нужно еще раз нажать на кнопку, чтобы выключить освещение. Такая подсветка устанавливается достаточно быстро. Ее монтаж способен выполнить любой домашний умелец. А при желании схема освещения может быть и усовершенствована. Например, есть возможность смонтировать в осветительный контур обычное реле времени. Тогда подсветка будет включаться и отключаться самостоятельно в четко заданное время. В этом случае электроэнергии затрачивается меньше, что экономит семейный бюджет.

Подсветка лестницы светодиодной лентой

Вторая схема – интеллектуальная, еще более экономна с точки зрения расхода электричества. Но не каждый человек может реализовать ее своими руками. Интеллектуальная система функционирует за счет взаимосвязи специального контроллера и сенсорных датчиков. Последние ставят напротив нижней и верхней ступеньки лестницы. Как только человек проходит между датчиками, они автоматически отсылают на контроллер сигнал, который активирует освещение. При такой схеме подсветки светодиодной лентой электричества тратится намного меньше. Ведь свет горит не всю ночь, а исключительно тогда, когда человек поднимается либо спускается по лестнице.

Интеллектуальную систему при желании и наличии некоторых электротехнических навыков несложно модифицировать. Вы можете установить на каждую из ступеней отдельные датчики. Тогда свет будет включаться на лестнице по мере продвижения человека по ней. Также можно использовать разные по цвету светодиоды, придавая лестничной конструкции особый шик.

Последовательность подключения

• Обеспечьте энергией. Не используйте сплошной медный провод для подключения источника питания. Более экономичное решение — использовать многополюсный кабель.
• Установите контроллер в коробку.
• Прокладываем провод в месте установки датчиков, если используется автоматика.
• Подключите кабели к соответствующим разъемам на устройстве.
• Пропустите провода от каждого колышка к задней части коробки. Обязательно отметьте пряди маркером при укладке. Вы можете наклеить на них наклейки с липкой лентой, чтобы в будущем не запутаться, откуда идет каждый конец нити.
• Запустите систему освещения и внесите изменения.
• Внимательно изучите всю схему и последовательность, все ли провода подключены правильно, не перепутали ли «плюсы» и «недостатки», совпадают ли маркировки для подключения кабелей на датчиках и на блоке управления.
• Прокладывайте кабели для проходных выключателей, установленных в начале и конце лестницы.
• Выберите место установки коробки. Рекомендуется разместить под лестницей в таком месте, где на любом участке будет легче прокладывать кабели.

важно, чтобы монтажная поверхность была обезжирена. Если вам нужно согнуть ленту по мере ее наклеивания, помните, что минимальный радиус изгиба составляет 2 сантиметра.

Вам придется работать с силовыми кабелями. На некоторых моделях лент вообще нет контактных проводов, а если они есть, то качество их пайки не самое лучшее. Для замены контактных проводов понадобится паяльник. Используйте маломощный инструмент — до 40 Вт, чтобы светодиоды не перегревались при пайке. Подходящее сечение провода 0,75 мм и длина 20 см. При установке одноцветной ленты понадобятся два провода — красный и черный. Различия в цветах проводов необходимы, чтобы не перепутать полярность: черный будет «меньше», а красный — «больше». Если вы выбрали ленту RGB, возьмите нитки разных цветов: синие, красные, черные, зеленые. Это поможет избежать путаницы в цветовых каналах при подключении ленты к контроллеру.

Схемы подключения светодиодных лент: правильные и неправильные

Зачистите концы проводов со стороны ленты на 0,5 сантиметра и со стороны, противоположной 1 сантиметру, а затем припаяйте их к ленте, но так, чтобы диоды не перегревались. На концы проводов надеть контактные наконечники. Это решение улучшает качество контактов в клеммной колодке источника питания. Используйте обжим, чтобы закрепить провода в наконечнике, чтобы обеспечить хорошее соединение.

Убедитесь, что вы изолировали места пайки. Лучший инструмент для этого — термоусадочная трубка. Процесс изоляции прост:

• нагреть шланг строительным феном с узкой насадкой, чтобы тепло не доходило до светодиодов;
• поставить на место, где проводилась сварка;
• отрежьте небольшой кусок трубы;
• если у вас нет фена, используйте другой источник тепла.

Результат — прочная изоляция и надежная пайка кабелей. Не рекомендуется использовать изоленту.

Выбор цвета и яркости освещения

Белый цвет — оптимальный светлый цвет для освещения ступеней — он обеспечит освещение всей лестницы. Но если вы хотите получить световые эффекты для преображения интерьера, то выбирайте цветные диоды:

• Красный.
• Желтый.
• Зеленый.
• Синий и т.д.
• Синий.

Помните, что подсветка устанавливается в первую очередь для удобства, во вторую — для красоты. Выбирайте цветовую температуру 3000 К, с этим индикатором обеспечивается аккуратная и приятная подсветка. Если выбрать слишком яркие источники, свет будет ослепительным.

Схемы освещения лестницы в доме

Для установки датчиков включения лестничного освещения используют схемы:

1. 2 выключателя располагают на верхнем и нижнем уровне марша. Пользователь включает освещение, подходя к ступеням, выключает, покидая их. Оба прибора замыкают одну линию ламп. Это наиболее простой метод освещения. Недостаток такого способа – в темное время суток приходится искать включатель, что неудобно, и может привести к травмированию, к тому же на поиск прибора и включения теряется время.
2. Установка сенсорных датчиков вверху и внизу лестничной конструкции. Для такой системы используют контроллер. Это более дорогой вариант, требующий больше времени на монтаж и установку. Преимущество схемы – человек не участвует в работе системы, не теряет время. Свет включается и выключается автоматически после появления или ухода объекта из сектора охвата датчика движения.
3. Наиболее сложный и дорогой вариант – установка сенсоров на каждой ступени. Опуская ногу на поверхность ступеньки, человек включает освещение, снимая стопу со ступени, выключает свет. Это очень эффектный и оригинальный метод освещения лестниц.

Устанавливая датчики, включающие освещение на ступеньках, учитывают стилистику помещения. Используются не только белые светодиоды, но и различные цветовые варианты, которые выгодно подчеркнут ваш интерьер.

Освещение лестницы люстрой

Люстра устанавливается в центре либо сверху над пролетами. Если в помещении есть люстра, к ней подсоединяют сенсоры движения, выводят провода к общему блоку питания. Такой вариант дешевый, при условии, что люстра установлена в комнате до монтажа системы. Если необходимо устанавливать новую систему с люстрой, такой вариант обойдется значительно дороже.

Люстра

Прокладываем провод

Чтобы спрятать провод, мы рекомендуем использовать обычные кабель каналы, так они будут защищены. Плюс ко всему, они выглядят естественно, и их можно подобрать по цвет вашей лестницы.

Другие варианты лучше не рассматривать, конечно, можно проложить провод и просто над лестницей, но тогда он будет смотреться совсем некрасиво. Иногда требуется соединить ленту между собой, имейте это в виду.

Оптимально, если у вас есть возможность завести провод с внутренней стороны. Тогда все будет выглядеть просто шикарно, но такая возможность довольно редкая.

Правила безопасности при установке и подключении

Установка светодиодных лент — простой процесс. За эту работу может взяться даже непрофессионал, сделав все качественно своими руками, но с условием соблюдения необходимых правил безопасности:

• предпочтительно параллельное соединение.
• Установка и крепление светодиодных изделий, а также порядок подключения к электросети производятся с учетом безопасности работы с электричеством.
• При подключении будьте осторожны, чтобы не повредить и не разрушить токопроводящие дорожки в цепи.
• При установке строго соблюдайте полярность.
• Не подвергайте светодиодную ленту механическим ударам и падениям.
• Убедитесь, что балласты соответствуют общей нагрузке источников света. Использование источников питания с мощностью меньше потребляемой ленты не допускается.
