2 варианта подключения пятирожковой люстры — какой из них лучше?

В бытовых сетях для освещения помещений используются различные устройства: софиты, люстры, светодиодные ленты. Большинство осветительных приборов подключаются к электрической сети двумя проводами, но встречаются и такие, подсоединение которых вызывает некоторые затруднения у обывателей и начинающих электриков.

Наиболее ярким примером является потолочный светильник с пятью плафонами, получивший название пятирожкового, в котором вместо двух проводов выведены сразу десять. Чтобы упростить процесс монтажа далее будет приведена схема подключения пятирожковой люстры в двух вариациях.

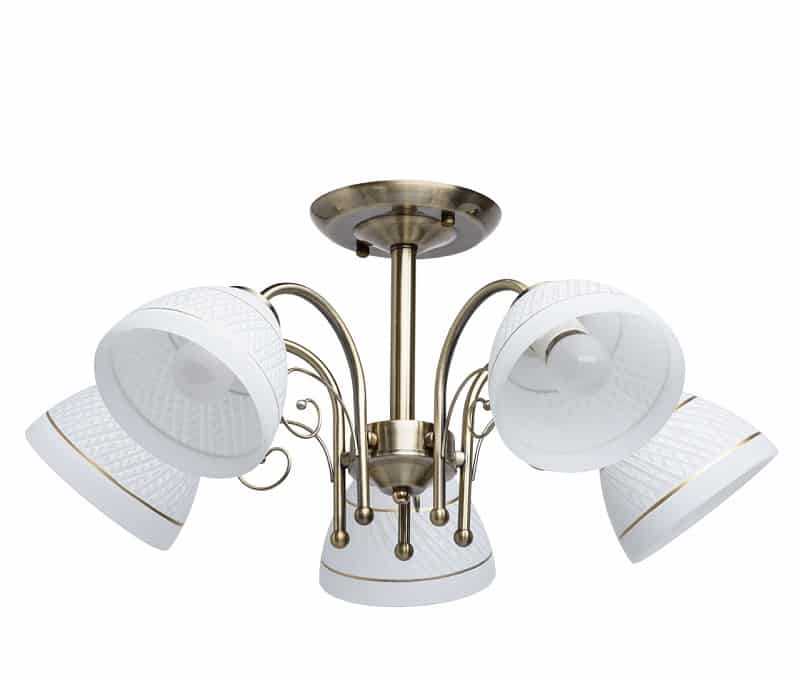

Пример пятирожковой люстры

Подготовительные работы

Количество плафонов в люстре определяет не только точки свечения, но и число выводов от них, к каждой лампочке в рожковых люстрах подведены два вывода. Хорошо, если они уже подключены к патрону, в противном случае выводы просто заведены в соответствующие направляющие, но ни к чему не подсоединены.

В таком случае необходимо прозвонить каждое соединение на наличие цепи при помощи мультиметра. Если измерительный прибор покажет наличие подключения, то можете переходить к следующему этапу, в противном случае необходимо снять плафон и подсоединить жилы к контактам патрона.

Выводы в люстре соединяются в одну точку от каждого рожка. Жилы синего цвета подключаются к общему узлу электрической цепи – это будет нулевой вывод. Жилы коричневого или красного цвета соединяются в узел для подключения к фазному проводнику. Цветовая маркировка проводов может существенно отличаться в зависимости от производителя. Количество фазных узлов будет зависеть от электрической схемы, по которой подключается прибор освещения.

Ремонт люстры

Обесточив электропроводку в квартире, отсоединил от клеммника провода люстры и снял её с потолочного крюка. Отсоединённые плафоны сразу же позволили увидеть неприглядное состояние электропатронов. Края были деформированы и частично пообкрошились. Это побудило произвести полную разборку осветительного прибора.

Данные электрические патроны изготовлены из пластмассы и явно не предназначены для ламп «соток», которые туда любили вворачивать. Изоляция проводов ближе к местам их соединения с патроном превратилась в жёсткую корку поверх жил и растрескалась. Центральные контакты внутри патронов, которые изначально и так были не высокого качества, подгорели и «задавились» – потеряли какую-либо упругость.

Патроны, приобретённые на замену хоть и не были керамическими, однако смотрелись гораздо лучше прежних. Внешний диаметр 40 мм вместо 36 мм, что говорит о увеличении толщины стенок. Внутренние контакты из металла так же достаточной толщины да ещё со специальным покрытием. В подобной ситуации, если вы не профессионал в ремонте люстр, при подборе замены, как это не покажется забавным, в магазин электротоваров нужно идти с отсоединённым рожком и с плафоном от него, это самый простой и надёжный способ чтобы «не промахнуться» с сопряжением новых элементов конструкции со старыми.

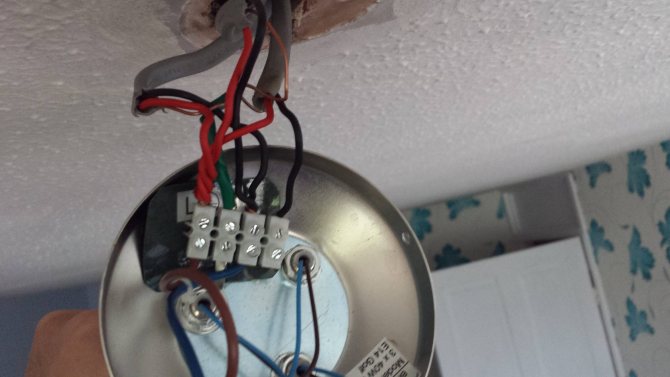

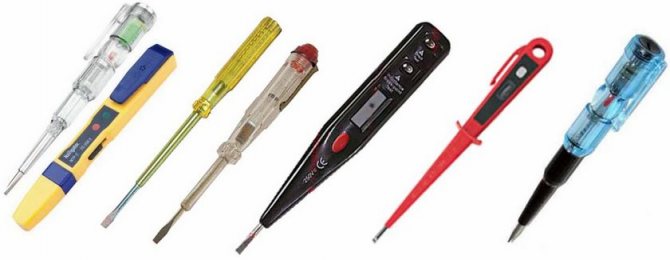

К новым электропатронам новые провода и всё в несущие конструкции, которые собираются воедино при помощи крепления к общему центральному элементу. До соединения проводов внутри люстры разобрался с проводами, свисающими с потолка и к которым должна подключатся люстра, помогла в этом отвёртка – индикатор после подачи сетевого напряжения. Чёрный провод «0», серый фаза №1, жёлто-зелёный «земля», синий фаза №2.

Полезное: Микроволновый датчик движения: схема и подключение к Ардуино

Подключение на одноклавишный выключатель

Данный вариант подключения люстры подходит в тех ситуациях, когда вам нужно обеспечить максимальный световой поток в течении всего периода работы осветительного оборудования.

Для этого вам понадобится:

• непосредственно сама люстра;
• одноклавишный выключатель;
• соединительные провода для удлинения нулевых и фазных проводников;
• отвертка и паяльник для монтажных работ.

Пример схемы приведен на рисунке ниже:

Как видите, в этой схеме подключения нулевые жилы нужно соединить вместе и подвести к соответствующему выводу на потолке. Общая точка фазных проводов подводится к одноклавишному выключателю на разрыв цепи.

Следует отметить, что при соединении всех узлов схемы нужно использовать пайку, клеммное или болтовое соединение, скрутки ни в коем разе не допустимы – это довольно опасный контакт, так как со временем он ослабнет и приведет к нагреву.

Недостатком такой схемы подключения является только один режим работы – с номинальной нагрузкой. Решить такую проблему поможет схема питания люстры от двойного выключателя.

Как лучше соединить провода

Как правило, электричество ошибок, даже мелких, не прощает и рано или поздно, но результаты не заставят долго ждать. В основном, проблемы касаются некачественного соединения проводов, как в процессе формирования групп, так и в процессе их подключения к электрической проводке.

Плохая скрутка всегда даст о себе знать через какое-то время, поскольку контакт нарушается и начинает греться. Исходя из последних требований, при подключении люстры к электрическим проводам, скрутки делать нежелательно, хотя качественно выполненная скрутка не уступает по надежности клеммным соединениям. Большинство выпускаемых в наше время люстр комплектуется подобными клеммами, к тому же, их можно купить в любом отделе строительного магазина, где продаются комплектующие для электрической проводки.

Зачастую возникают проблемы из-за того, что в отверстие не помещается скрутка из нескольких проводов. В таком случае, есть выход: к скрутке припаиваются проводник, длиной не больше 10 см. Если говорить о современных люстрах, то в них используется достаточно тонкий провод, поэтому скрутка даже из 5 проводов легко помещается в отверстии зажимов.

После того, как группы (скрутки) сформированы, их вставляют в клеммник и надежно зажимают винтами. После этого приступают к подсоединению люстры на потолке, проделав подобную операцию с проводами. Их также вставляют в клеммник и надежно фиксируют такими же винтами. Самое главное – это правильно подключить нулевую и фазные группы.

На видео можно детально ознакомиться с процессом формирования групп из множества проводов, а также с правильным их подключением к клеммнику.

Как подключить люстру. Как соединить провода. Установка в Киеве 0974288408

Подключение на двухклавишный выключатель

В данной схеме подключения люстры включение ламп происходит группами, каждая из которых подсоединена к соответствующим контактам двухклавишного выключателя. Схематически данный метод приведен на рисунке ниже:

Как видите, все светильники в люстре разделены на две группы – с 2 и 3 лампочками соответственно. Поэтому если вам нужно включить тусклый свет, нажмите клавишу выключателя для 2-ой группы.

Хотите сделать немного ярче – нажмите клавишу для 1 – ой группы, ну и весь двухклавишный выключатель выдаст максимальный световой поток.

При использовании данной схемы следует учитывать следующие особенности подключения люстры:

• С электрической проводки необходимо обеспечить две фазных жилы и один нулевой провод. Поэтому для прокладки и подключения потолочной проводки лучше взять электрический кабель с тремя или четырьмя проводами.
• Подключение проводки к электрическому патрону следует выполнять обжимом, пайкой или клеммой для надежности контактных соединений.
• Выключатель подбирается только как коммутационный аппарат, никаких функций деления напряжения быть не должно. По типу фиксации проводов бывают модели под винт или под зажим, второй вариант более простой для обывателей.

Видео по теме

Мы подобрали видео, с помощью которого вы сможете правильно подключить люстру к двойному выключателю на 5 лампочек.

В заключительной части обзора отметим, что каждый из рассмотренных способов включения осветительных приборов на разное количество ламп предполагает определенный уровень суммарной освещенности для данного помещения. Количество одновременно включенных источников света зависит от полезной площади и объема.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Техника безопасности при подключении пятирожковой люстры

Выполняя монтажные работы, не забывайте о собственной безопасности.

Чтобы предотвратить угрозу вашей жизни и здоровью, придерживайтесь следующих простых правил:

• При прокладке и подключении проводки, установке и присоединении люстры и выключателя обязательно снимайте напряжение с питающей сети. Для этого отключите автомат на щитке, лучше разрывайте цепь и для фазного, и для нулевого провода.
• Перед выполнением подключения, проверьте отсутствие напряжения в сети, может случиться так, что отключенный автомат не оперирует питанием нужной вам линии или в разрыве стоит ноль. Для проверки можно воспользоваться мультиметром или индикаторной отверткой.
• Для питания люстры всегда используйте фазу на этапе подключения, если вы поставите в разрыв нулевую клемму, человек может попасть под напряжение сети при попытке заменить электролампу.
• Если вы собрались просверливать отверстия под крепление люстры к потолку, пользуйтесь очками для защиты глаз от пыли. Выполнять эту операцию следует без напряжения в линии освещения.
• Металлический корпус люстры следует подключить к защитному заземлению. Благодаря чему в случае повреждения изоляции между токоведущими элементами и корпусом, ток перейдет на клемму заземления и контур.
• При первом опробовании работоспособности люстры защищайте глаза от попадания стекла, на случай разрушения стеклянных ламп. Самый простой способ – отвернуться или надеть защитные очки.

Как подключить (подцепить) одинарный выключатель: монтажные работы

Для удобства проведения монтажных работ, используйте специальный инструмент, при помощи которого вы не только быстро, но и легко справитесь с работой.

Особенности монтажа:

• Прокладка кабеля;
• Установка и подключения выключателя.

При условии, что кабель уже проложен, то это облегчает работы, так как не нужно тратить на это время. Но если кабель отсутствует, то его необходимо проложить. Для этого, от распаечной коробки, проделывается штроба в стене. Глубины штробы, должно быть достаточно для укладки кабеля.

Обратите внимание! Перед проделыванием штробы, следует перфоратором, просверлить нишу для установки подрозетники.

После того, как ниша под распределительную коробку проделана, устанавливаем в нее подрозетник. Предварительно продеваем в него кабель. Установку можно производить посредством дюбелей с саморезами или алебастра.

Далее, зачищаем провод для подключения к выключателю. Важно понимать, что для того чтобы подключить одинарный выключатель, достаточно двойного провода определенного сечения.

Далее, разбираем выключатель. При помощи плоской отвертки снимаем клавиши и откручиваем лицевую панель. Затем один из проводов, подключаем к контакту выключателя и затягиваем его отверткой. Далее подключаем второй.

После этого устанавливаем выключатель в подрозетник и прикручиваем его при помощи крепежных саморезов. После этого, в распаечной коробке, один из проводов, идущих на выключатель, подключаем к питающей фазе, а другой подключаем к проводу, идущему на осветительный прибор. Подаем напряжение и проверяем работоспособность устройства.

Всё о подключении

При подключении к одно клавишному выключателю соединение очень простое. У нас к люстре подходит два провода – фаза и ноль, и в каждом рожке два провода. Все синие провода рожков (1,2,3,4,5) соединяем с синим подводящим проводом (6), который идет через корпус. Все коричневые провода рожков (1,2,3,4,5) соединяем с коричневым подводящим проводом (7). Изолируем два эти соединения по отдельности. Голубого(8) провода при одно клавишном выключателе нет (это, как раз, дополнительный провод, который мы вставили).

При подключении к двух клавишному выключателю разбиваем рожки на группы. Можно разбить как угодно. Самый лучший вариант, когда люстра имеет четное количество рожков. Тогда четные рожки – 1 группа, нечетные – 2 группа. Например, люстра имеет 6 лампочек, тогда 1,3,5 лампочки – 1 группа, 2,4,6 лампочки – 2 группа. Всё будет очень красиво и симметрично светиться.

Так как у меня было нечетное количество рожков я сделал 2 группы так: 1,3 рожок – 1 группа, 2,4,5 рожок – 2 группа. Таким образом у меня отдельно одной клавишей выключателя включаются лампочки 1 и 3 рожка, второй клавишей выключателя включаются лампочки 2,4,5 рожка. При включении двух клавишей одновременно загораются лампы всей люстры.

Общий принцип подключения такой: чтобы лампочка загорелась к ней должны подходить фаза и ноль (2 разных провода). При подключении к двух клавишному выключателю у нас из потолка выходят 4 провода: заземление (желто-зеленый провод), один провод (8) – «ноль», два других (6,7) – «фазы». «Ноль» (8 голубой провод) всегда остается общий и с ним соединяются все «нулевые» провода всех рожков в одно соединение. К одной «фазе» (например 6 проводу) подключаем фазные провода светильников первой группы. Ко второй фазе (провод 7) подключаем фазные провода светильников второй группы. «Фазы» прерываются выключателем, а именно: одна «фаза» (провод 6) отключается одной клавишей, вторая «фаза» (провод 7) отключается второй клавишей. Выключатель выключен – фаз нет, светильник не горит. Включаем одну клавишу – появляется фаза на одном проводе (6)- горят лампочки первой группы, включаем вторую клавишу – появляется фаза на втором проводе (7) — загораются лампочки второй группы.
