Как подключить датчик движения, используя разные схемы и способы

Как работает датчик движения для освещения и его устройство, о чём нужно знать пользователю

Вы только представьте, что вам больше не нужно в темноте искать выключатель, чтобы добраться до туалета или кухни. Система всё сделает сама. При появлении человека в зоне видимости датчик срабатывает, зажигая светильник, закреплённый за ним. На данный процесс уходит несколько секунд: в устройстве замыкается цепь, посредством которой напряжение подаётся на лампочку или группу ламп в помещении или на улице. Большинство датчиков движения имеет несколько опций, при помощи которых удобно осуществлять управление:

• настройка временного промежутка для срабатывания освещения;
• регулировка чувствительности (нужна для того, чтобы устройство не реагировало на перемещение домашних животных);
• зона освещённости.

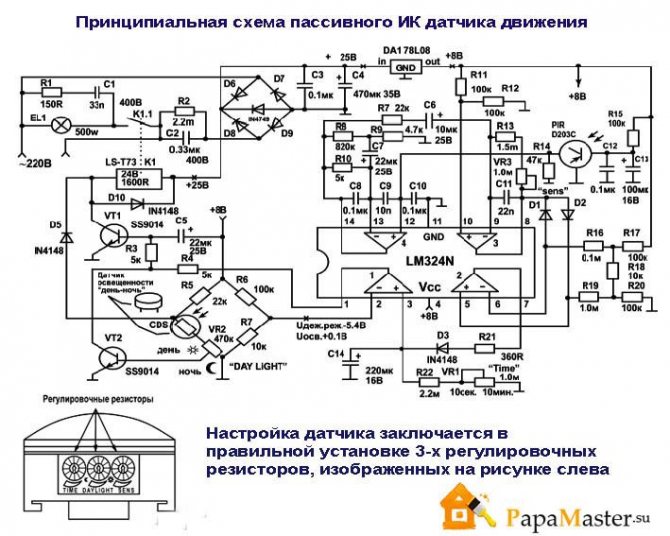

Схема устройства и работы инфракрасного датчика движения. Обратите внимание, что устройство реагирует на тепловой излучатель

ПОЛЕЗНО ЗНАТЬ!

Лучше не использовать подобные устройства в ванной или туалете, иначе вам часто придётся махать руками, чтобы запустить датчик в действие и сохранить освещение в помещении.

Виды датчиков движения и их основные особенности

Отличный способ защитить себя и своё жилище от нежелательного посещения мошенников — это установить датчик движения на освещение. Однако прежде нужно разобраться в видах и их принципах действия.

Уличный инфракрасный датчик движения для отключения света — чувствителен к любому перемещению

Инфракрасный ДД способен экономить электроэнергию, сохраняя длительность службы освещения Данный тип устройств срабатывает исключительно на тепловое перемещение, то есть если объектами движения являются животные, человек или работающий автомобиль. При помощи сенсорных линз прибор принимает сигнал и запускает освещение в действие. Площадь охвата ДД (датчик движения) зависит от площади размещения линз. Приспособление имеет несколько минусов:

• часто срабатывает на тёплый ветер;
• не видит человека, если он накинет материал, отражающий тепло;
• плохо реагирует в сырую и дождливую погоду.

Инфракрасный ДД безвреден для человека и животных, так как не выделяет специфических сигналов, раздражающих состояние организма.

Ультразвуковые датчики пригодны для подъездов в многоквартирных домах и светильников в квартире

Возникновение пыли и влажности не влияет на работоспособность прибора в любых условиях В своём дворе или доме лучше не использовать подобные конструкции. Дело в том, что устройство способно реагировать на резкие движения. Если плавно пройти мимо устройства, тогда ДД не сработает. Этот прибор небезопасен для домашних животных, ведь они воспринимают ультразвук. Имеет несколько недостатков:

• низкая площадь срабатывания;
• чувствителен к механическому воздействию;
• срабатывает при любых движениях (что является неудобным).

Перепад температуры воздуха вокруг УЗ ДД — это не помеха его работоспособности.

Охранные датчики движения, или СВЧ ДД

Несмотря на свой маленький размер, ДД способен реагировать на перемещения с минимальной активностью Микроволновый датчик движения способен излучать электромагнитные волны, которые отражаясь от движущегося объекта, запускают сенсорную панель, а она, в свою очередь, приводит в действие заданную функцию (сирену, освещение). Минусами данной конструкции является:

• дорогая стоимость;
• опасны для человеческого здоровья, так как излучают микроволны высокой мощности;
• ложное срабатывание (если объект движется за воротами двора).

Прибор отлично зарекомендовал себя в охранных целях: способен реагировать на телодвижения за стеклянными стенами, при этом не срабатывая на смену температуры воздуха.

Комбинированный универсальный датчик движения

Комбинированные модели настолько практичны, что подходят для монтажа в условиях помещения и на улице. Они не реагируют на климатическое состояние окружающей среды В комбинированных устройствах, реагирующих на движение, предусмотрено одновременно несколько технологий, осуществляющих срабатывание. Если УЗ-способ непродуктивен, то он будет замещён посредством инфракрасного излучения. В ДД могут одновременно работать СВЧ и УЗ или ИК и УЗ.

Датчики движения для светодиодных ламп: в чём их отличие

Перед покупкой устройства обязательно ознакомьтесь, для каких условий его допустимо использовать Известно, что светодиодные лампочки являются самыми экономичными источниками освещения, соответственно, не все ДД для них подходят. Для данных условий подойдут инфракрасные сенсорные устройства. Дальность их работы — 3 метра, и предназначены такие установки только для светодиодных лент. Устройства обладают меньшей мощностью, чем традиционные приборы. Из недостатков стоит выделить:

• высокую стоимость;
• маленький охват площади;
• требователен к эксплуатации.

Особенности светильников с датчиком движения для подъездов

Светильник в комплексе с датчиком движения — это альтернатива безнадёжным лампам накаливания. Новые устройства способны контролировать подачу напряжения для включения освещения в тот момент, когда замечен движущийся объект. При помощи данного прибора вам удастся значительно увеличить срок службы лампочки.

Схема подключения и установка датчика движения

Если вы сами не очень сильны в электрических делах и даже боитесь взять в руки батарейку, чтобы «не дернуло током», то установку датчика движения стоит доверить какому-нибудь знакомому специалисту. Он справится с этой задачей легко и быстро.

Если желаете попытать счастья самостоятельно, то надо действовать следующим образом:

Пошаговая инструкция установки датчика движения

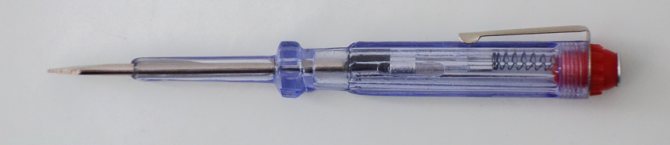

Шаг 1. Обесточить линию, на которой будет идти монтаж. Для этого достаточно просто выключить свет выключателем. Для пущей уверенности, можно вывернуть пробки или вообще, пойти и обесточить весь дом (шутка).

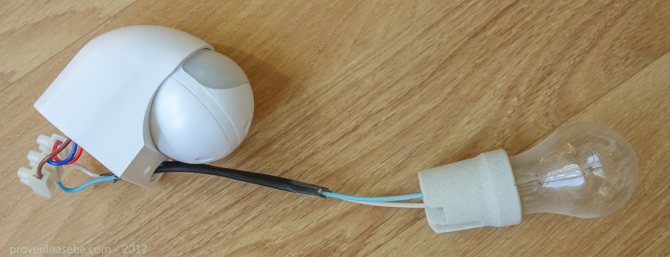

Шаг 2. Далее, монтируем следующую «электрическую схему»: показываю на обычной лампочке, чтобы было проще. С люстрой и прочими приборами будет то же самое.

Два провода, идущие от лампочки, надо присоединить к красному и синему проводу датчика с помощью имеющейся в комплекте колодки:

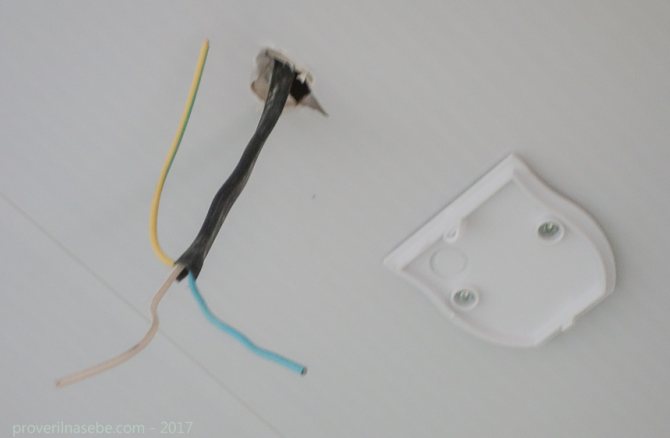

Шаг 3. Присоединяем электрические провода, которые торчат из потолка.

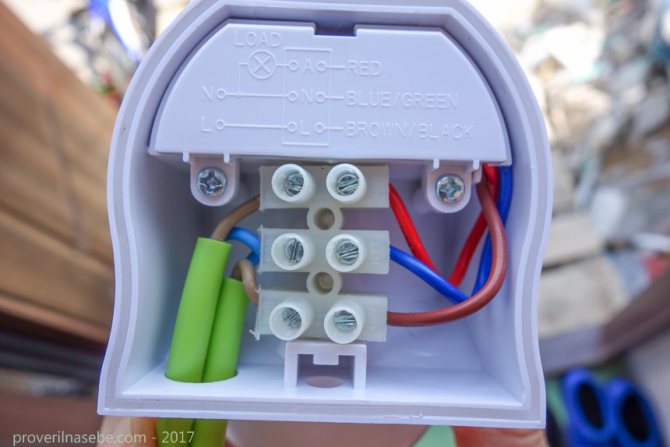

Важно, чтобы подключение шло точно по схеме. Она имеется в инструкции и даже нанесена на самом датчике движения:

Буковкой «N» обозначен «ноль» электрической сети, в то время как «фаза» обозначена буквой «L». Следует правильно подключить провода, торчащие из потолка. Для того, чтобы отличить «фазу» от «нуля» можно использовать обычный электрический детектор напряжения. Он стоит не так уж дорого и продается в любом уважающем себя магазине электротоваров. Вообще, штука в хозяйстве весьма полезная. Рекомендую приобрести. Стоит копейки (в районе 50 рублей), зато запросто может сохранить жизнь при возне с электричеством.

В моем конкретном случае синий провод оказался «нолем». Именно его я и подключил к средней клемме. К ней же был присоединен один из проводов от лампочки. К крайним клеммам были подключены коричневые провода. Один от лампочки, другой – тот, что торчал из потолка.

Путаница с цветами проводов на моих фотографиях объясняется тем, что первые снимки я делал со штатными проводами, которые были оставлены строителями. Однако они оказались очень толстыми и недостаточно гибкими. Как ни старался, я не смог выполнить монтаж. Поэтому в некоторый момент штатные провода были заменены более гибкими – зелеными.

Чтобы у вас было четкое понимание того, как подключить датчик движения к лампочке и проводам из потолка, привожу ниже электрическую схему подключения:

Надеюсь, теперь все встало на свои места.

Шаг 5. Монтаж датчика на штатное место

Место для датчика надо выбрать так, чтобы исключить ложные срабатывания. Например, если в помещении всегда открыта дверь и кто-то прошел мимо нее не входя внутрь, неправильно расположенный датчик среагирует и включит свет.

Поэтому, перед тем, как прикрепить устройство к стене или потолку, стоит провести испытания всей системы в действии, чтобы не пришлось потом сверлить новые и замазывать старые отверстия.

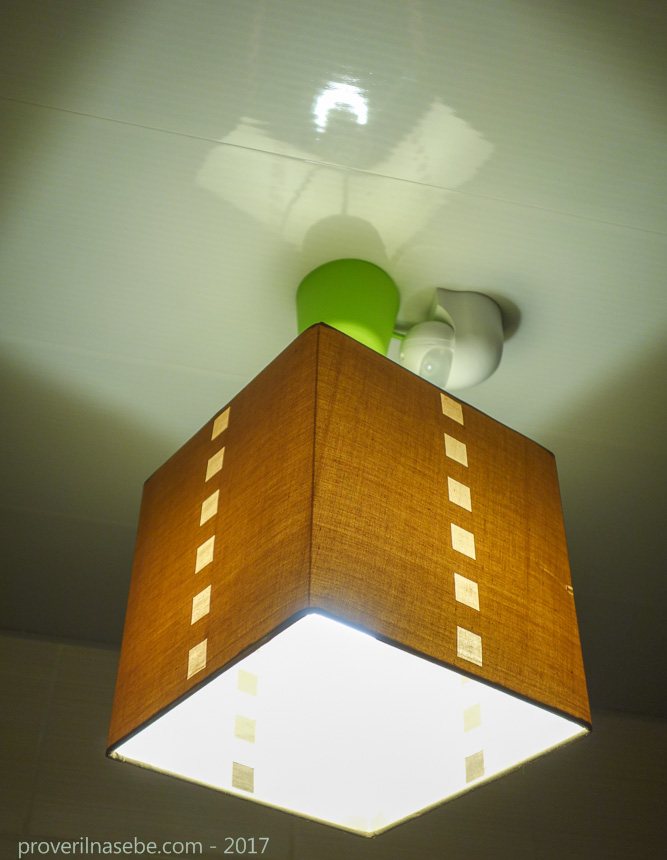

В моем случае готовая система выглядела так:

Знаю, положение датчика выглядит несколько спорным. Он как будто бы перекрывается плафоном. Однако последний ничуть не мешает работе системы, поскольку «пустой» внутри.

Результат – проблема с неправильно установленным выключателем решена. Датчик движения стоимостью 380 рублей позволил сэкономить массу времени, нервов и, возможно, электроэнергии.

Почему «возможно»? Наверное, потому, что дома мы не так уж часто забываем выключать свет в санузле. Но только представьте, какую пользу принесет эта система в общественном туалете!

Практические советы, как выбрать зону установки ДД

Перед монтажом стоит определиться с местом, где лучше разместить устройство. Ведь от этого момента зависит, насколько правильно устройство будет срабатывать. В зависимости от этого может применяться настенный или потолочный датчик движения. Идеально размещать приспособление так, чтобы его механизм срабатывания был направлен на двери в комнату. Также обратите внимание на схему ниже, в которой подробно рассмотрено, где датчик движения будет видеть движение, а где нет: Для точного срабатывания датчика движения без сбоев нужно придерживаться высоты его размещения. Она должна быть не менее 2,5 м

1. В первую очередь необходимо предотвратить ложные срабатывания устройства. Не устанавливайте прибор напротив окна, лучше выбрать угловую зону.
2. Не стоит монтировать датчик движения рядом с тепловыми магистралями или отопительными приборами, они тоже излучают тепло и способны вызвать постоянную работу освещения.
3. Данный прибор лучше не размещать на кухне, в которой есть микроволновка. Бытовая техника станет помехой для работоспособности устройства.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ!

Для подключения детектора освещения нет необходимости делать дополнительную разводку кабеля в электрической распределительной коробке. Можно подсоединить прибор к сети при помощи вилки с проводом через розетку.

ТОП-7 лучших датчиков движения для включения света

Приведем рейтинг самых лучших представителей сенсорного оборудования.

В ТОП-7 вошли следующие модели:

• Orbit 360 градусов CIRCUMAT PRO CR белый ДУ OB134912;
• Brennenstuhl 1170900;
• Feron Sen 30 230V 500W 5-8 см 30 с белым кабелем 1,5 м 22068;
• ТDМ ДДМ-02 SQ0324-0021;
• Camelion LX-28A 6438;
• Rev Ritter «Action» 110;
• EKF PROxima dd-ms-22B.

Orbis 360 градусов CIRCUMAT PRO CR белый ДУ OB134912

Что важно учесть перед подключением датчика движения

Существует несколько важных моментов, которые необходимо знать перед непосредственным запуском прибора в действие. Рассмотрим подробно в таблице.

ОБРАТИТЕ ВНИМАНИЕ!

Не нужно разбирать датчик движения в поисках рычага регулировки LUX, на некоторых моделях его попросту нет. Поэтому предварительно определитесь с функциональностью детектора освещения.

Правильная схема подключения датчика движения для освещения: два варианта соединений

Существует несколько вариантов подключения датчиков движения, регулирующих освещение в комнате или дворе. Можно подключить несколько датчиков к системе освещения или один, а также организовать работу детектора в комплексе с выключателем.

Способ подключения одного и нескольких датчиков движения для света

Коммутацию проводов можно произвести двумя разными способами в соответствии с конкретной схемой. При помощи этой схемы вы совершите безошибочное подключение детектора освещения Большинство моделей датчиков движения имеет три клеммы для подключения проводников. Чтобы подсоединить питающую цепь, вам необходимо использовать контакты L и N.

Также в устройствах есть клемма Lout — это вторая часть соединения контактов, которая коммутируется с клеммой L, как показано на схеме. Таким образом, видно, что соединение датчика движения происходит путём разрыва электрической цепи, приходящей к светильнику. Если вы планируете использовать два или несколько сенсорных приборов, тогда их необходимо подсоединить последовательно.

Коммутация проводников при монтаже датчика движения с выключателем

Для данного способа используется отдельная схема, в которой предусмотрено соединение датчика движения, освещения и выключателя параллельно. Обратите внимание на фото ниже. Схема подключения ДД с выключателем В данном случае от электрического щитка к распределительному коробу приходят ноль и фаза. Отсюда нейтральный проводник уходит на детектор и на светильник. Фаза соединяется с фазой ДД и возвращается на контакт выключателя, после чего выходит из него, возвращаясь в распределительную коробку, где соединяется с красной жилой сенсорного устройства.

Коммутированный провод уходит на контакт лампочки.

Подключение.

ВНИМАНИЕ! Все работы по установке датчика движения для включения освещения производите при отключенном напряжении 220В

.

Здесь тоже все просто. Как правило, вместе с датчиком идет стандартная инструкция по его установке, подключению и настройке. Вначале принципиальная схема подключения потолочного и настенного датчиков движения:

Фаза L

проводом (1), и ноль
N
проводом (2) подают питание 220В на датчик движения. Проводом (3) фаза выходит из датчика, и приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу. Контакт реле показан условно, чтобы легче было понять принцип работы датчика.

При появлении движения в контролируемой зоне датчик срабатывает, контакт реле замыкается, и фаза уже проводом (3) приходит на лампу. Лампа включается.

Тут еще надо сказать, что фазный провод желательно подключать именно так, как показано на принципиальной схеме, идущей с инструкцией. Как определить фазный провод можно почитать здесь.

Как подключить лампочку к датчику движения: подробная инструкция

Датчик движения работает по схожему с традиционным выключателем принципу, но является автоматическим, так как человеку не нужно прикладывать усилия, чтобы зажечь свет. Чтобы всё работало, как описывается, необходимо выполнить правильное подключение, а наша инструкция станет полезным руководством для этого процесса.

После коммутации проводов проверяем работоспособность и устанавливаем нужный временной промежуток работы, а также порог чувствительности. Если всё выполнено правильно, можно эксплуатировать прибор.

ОБРАТИТЕ ВНИМАНИЕ!

Все контакты должны соответствовать друг другу, а для зачистки жил следует применять специальный инструмент, так как обычный нож при неосторожном движении может повредить проводник.

Популярные модели датчиков движения

Для организации автоматического освещения в своём доме рекомендуется использовать качественные модели сенсорных детекторных устройств для света.

Наша редакция подготовила для вас обзор пяти самых лучших моделей, которые отлично функционируют и отличаются длительным сроком службы.

Датчик движения IEK ДД010

Нельзя сказать, что я шел в магазин именно за этим датчиком. Просто для моих задач он был вполне достаточен. В большом помещении пришлось бы ставить что-то посерьезнее или даже использовать несколько датчиков, подключенных определенным образом.

Датчик движения ДД010 показался мне подходящим выбором и я купил его.

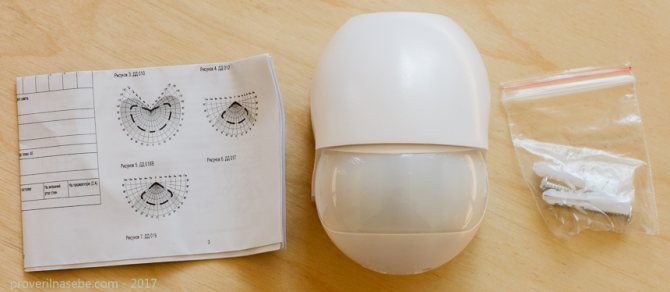

Внутри аккуратной коробки обнаружился сам датчик, инструкция на русском языке и пара шурупов с дюбелями для крепления устройства.

Само устройство небольшое, совсем не тяжелое. Шарообразный кожух сенсора может слегка поворачиваться влево и вправо. Но угол поворота сравнительно небольшой. Развернуть на 180 градусов или направить вниз не получится. Это надо учитывать при установке.

Инструкция предлагает описание сразу нескольких датчиков. Поэтому надо все время помнить, что у нас в руках устройство с маркировкой ДД010, и смотреть именно на его параметры.

Из особенностей и технических характеристик.

Датчик движения питается напрямую от электрической сети; никаких адаптеров не требуется. Устройство может быть установлено на стене или потолке, по ситуации.

Рабочий диапазон температур – от -20 до +40 градусов. Можно ставить его на улицу, эксплуатировать зимой. Класс защищенности IP44 в принципе позволяет оставлять его на открытом воздухе без специальных мер от осадков и пыли. Тем не менее, я бы сделал какой-нибудь козырек от дождя.

Радиус действия устройства – до 10 метров. Это означает, что для комнаты, кухни, санузла, подъезда, крыльца он вполне подойдет. Но для ангара, цеха, большого сада – уже нет. Надо покупать что-то помощнее или задействовать целую сеть таких же маломощных датчиков. Иногда их действительно приходится ставить несколько штук. Например, если помещение имеет Г- или П-образную форму.

Максимальная мощность подключаемых устройств – 1100 ватт. То есть, лампочки, небольшие люстры, громкоговорители, магнитофоны, и прочую бытовую технику подключать можно. Например, можно подключить сирену.

Но электрический чайник, утюг, радиатор отопления и прочая более мощная бытовая техника требуют уже другого датчика.

Нюансы изготовления датчика движения своими руками: видеоинструкция

Для работы вам пригодятся инструменты, которые должны быть под рукой у любого электрика:

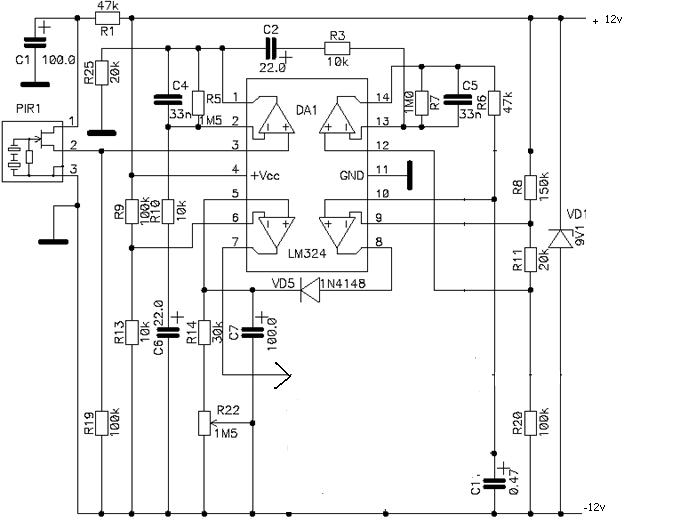

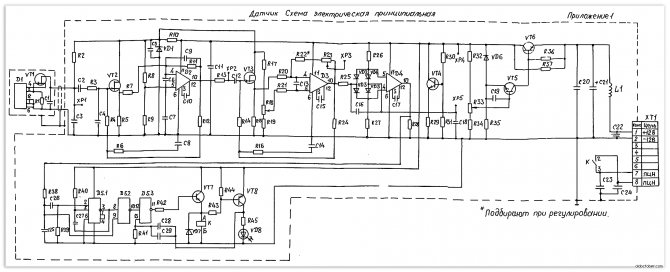

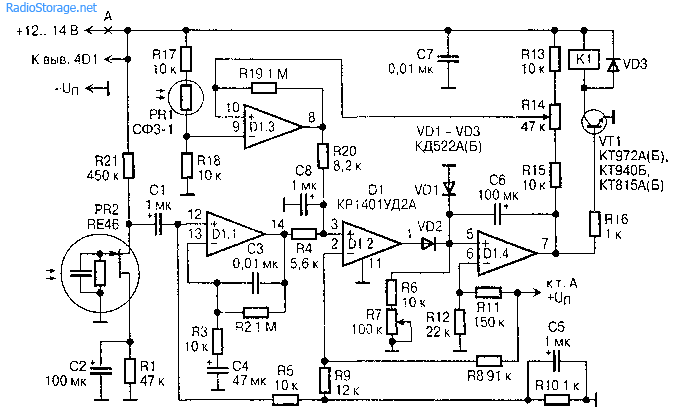

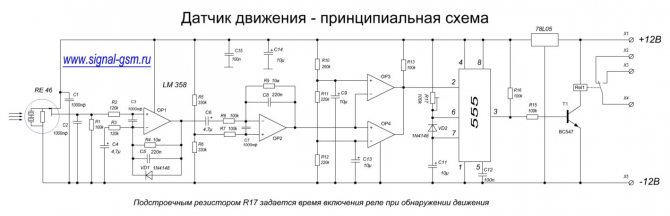

• специальная схема;
• шурупы и отвёртка;
• индикатор и проводники с красной и синей изоляцией;
• паяльник и мультиметр;
• корпус от камеры или фотоаппараты (производство СССР).

После подготовки всего необходимого ознакомьтесь с видеоинструкцией и следуйте рекомендациям специалиста.

Если у вас есть свои рекомендации по данной статье или возникли вопросы, обязательно оставляйте комментарии, мы рассмотрим их в ближайшее время.
