Выбираем ПВХ трубу для электропроводки: какая лучше и почему, таблица размеров и диаметров, тонкости монтажа


ПВХ труба для электропроводки является эффективным средством защиты коммуникаций от внешних воздействий. В соответствии с требованиями СНиП открытый монтаж силовых кабелей запрещен в строениях из массива древесины и панелей. Кроме этого дома подвергаются усадке, есть вероятность намокания стен, что может стать причиной короткого замыкания. Использование труб электрических ПВХ позволяет свести риск повреждения и разрушения коммуникаций к минимуму, что обеспечивает безопасность эксплуатации строения.

Сфера использования

Открытая прокладка кабелей и проводов на поверхности стен и потолков, за фальшстенами и внутри гипсокартонных перегородок и за подвесными потолками в соответствии с нормативными документами не допускается. Электропроводку в таких случаях следует дополнительно изолировать и защищать от механических повреждений, воздействия агрессивных сред, ультрафиолета, осадков. Самый универсальный и практичный способ изоляции и защиты проводов – использование труб. Разнообразие их видов помогает подобрать необходимую трубу для любой ситуации, возникшей в процессе строительства и ремонта Вашего дома.

Но фаворитом всех видов труб для прокладки электропроводки являются изделия их ПВХ – прочные, не проводящие электрический ток, негорючие, эстетичные, легко монтирующиеся.

Сфера применения ПВХ труб:

  • Монтаж электропроводки в помещениях и на открытом воздухе, под землей.
  • Монтаж телефонных линий.
  • Монтаж телекоммуникационных кабелей, оптоволоконной связи.
  • Монтаж систем сигнализации, в том числе пожарной.
  • Монтаж всевозможных локальных систем связи, компьютерных сетей и т.д.

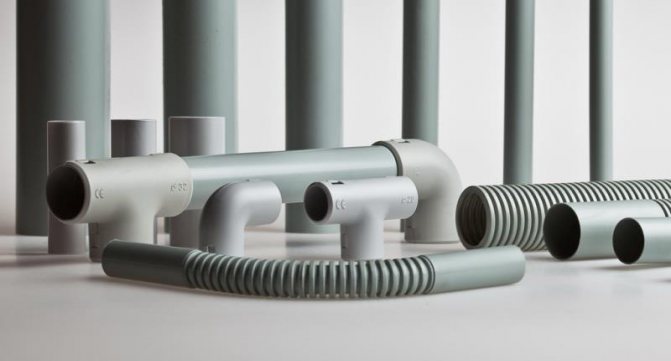

Характеристики электротехнических ПВХ труб

Поливинилхлорид в качестве материала для труб, используемых для прокладки проводов, почти идеальный материал:

  • ПВХ не проводит электрический ток.
  • Не искрит, не поддерживает горение – защищенные провода можно прокладывать по конструкциям из горючих материалов.
  • При необходимости провода можно загерметизировать внутри трубы.
  • Трубы бывают прямые и прочные, бывают гибкие гофрированные.
  • Для монтажа систем из труб производится множество фитингов, коробок, комплектующих, соединений, окронштейнов – не надо изобретать велосипед при монтаже.
  • Трубы имеют небольшой вес, легко режутся, легко монтируются.

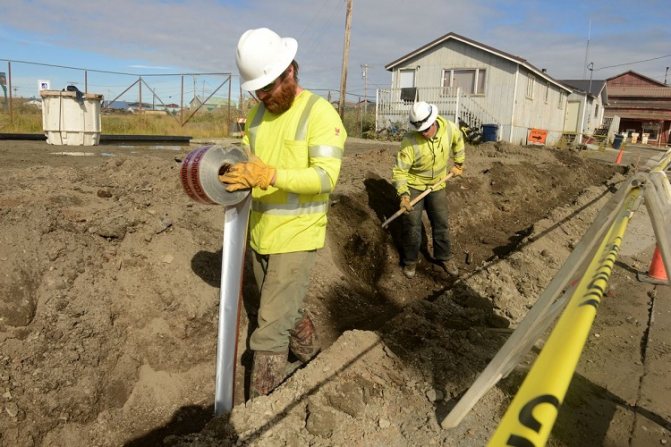

Обустройство траншеи

Обустройство траншеи — важный момент монтажа электролинии в землю. Многие закрывают на это глаза, однако, правил всё же следует придерживаться. Рассмотрим основные требования, которым должна соответствовать подземная прокладка кабеля:

  • трубопровод должен иметь глубину залегания в почве не меньше, чем 70 см. Если монтаж проводится в нестандартных климатических условиях — этот показатель будет, соответственно, выше;
  • важно запомнить, что дистанция прокладываемой коммуникации до фундамента должна быть не менее 60 см. Категорически запрещается прокладывать трассу под фундаментом;
  • ширина траншеи определяется по диаметру трубы. В свою очередь, диаметр трубопровода должен соответствовать количеству кабелей. В случае, если в канал будет заложено несколько проводников — дистанция между ними должна быть не менее 10 см;
  • перед обустройством канавы необходимо изучить план конкретного участка. Это необходимо для того, чтобы подобрать правильное расположение траншеи. Согласно с ПУЭ, прокладка кабеля в трубе производится на соответствующих расстояниях от других коммуникаций (трасса должна проходить не менее чем в 2 м от газопровода, а также не ближе 1 м от водопровода);

Обустройство траншей должно производиться по ПУЭ, обязательной является укладка сигнальной ленты

Полезная информация! В некоторых случаях для укрепления такой коммуникации при проседании почвы хозяева используют обычные кирпичи. Не рекомендуется для этих целей использовать пустотелый кирпич.

  • поверх трассы обязательно нужно положить ленту, которая будет предупреждать о том, что здесь проложен силовой кабель. После этого необходимо опять засыпать слой песка и земли (с горкой 10–15 см).

Преимущества и недостатки

Преимущества:

  • Долговечность – первые изделия уже проработали более 50 лет и приближаются к 60 (правда, срок службы проводов в два раза меньше).
  • Небольшая стоимость.
  • Негорючесть – это особенно важно для электрических сетей, ПВХ к тому же имеет свойство самозатухания.
  • Легкий монтаж – легко режутся, имеется множество видов соединительных элементов; нет необходимости в сложном дорогом оборудовании для монтажа.
  • Отсутствие коррозии.
  • Прочность и одновременно высокая ударная вязкость – трубы хорошо противостоят механическим повреждениям; изделия не хрупкие, могут восстанавливаться после деформации.
  • Морозоустойчивость – выдерживают замерзание – оттаивание и возвращают первоначальную форму.
  • Гибкость – пластик легко согнуть при нагреве даже руками, гофра вообще легко гнется;
  • Безвредность для человека и животных.
  • Химическая инертность, устойчивость к действию кислот и щелочей;
  • Гладкие стенки облегчают затягивание проводов;
  • Отсутствие необходимости в регулярном обслуживании (очистке, антикоррозионной экологичность – достаточно безвредное производство, легкая утилизация.
  • Эстетические качества.
  • Легкий уход – нержавеющую поверхность легко мыть, очищать от грязи.
  • Небольшой вес, отсутствие хрупкости облегчают перевозку и складирование.
  • Поливинилхлорид обладает устойчивостью к ультрафиолету.

Недостатки:

  • Невысокая термостойкость полиэтилена и поливинилхлорида – их рабочие температуры практически ограничены 60 °С. Впрочем, такая температура при прокладке проводов в жилом доме практически не встречается (только возле систем отопления).
  • Хрупкость на морозе.
  • Прочность у пластика все-таки ниже, чем у металла.

Преимущества ПВХ труб перед металлическими

Самый существенный недостаток распространенных стальных труб – подверженность коррозии. Трубы из меди и нержавейки не ржавеют, но цена их для монтажа проводки в обычных условиях просто неприемлема. Да стальные трубы дороже труб из ПВХ.

Второе достоинство ПВХ – небольшой вес и легкий монтаж – ПВХ легко режется, меньше весит, проще крепеж к стенам и потолкам.

Третье достоинство – ПВХ не проводит электрический ток. Четвертое – системы из ПВХ не требуют заземления.

Преимущества прокладки в почве

Монтаж кабелей в почве проводится с использованием различных видов труб: металлических, металлопластиковых, полиэтиленовых низкого давления (ПНД). Такая прокладка обладает рядом преимуществ перед воздушным методом:

  • прокладка кабеля в трубе обеспечивает его защиту от неблагоприятных погодных условий, а также снизит вероятность механического повреждения;

Полезная информация! Кабель, проложенный под землёй, очень легко заменить в случае необходимости. Для этого нужно просто вырыть коммуникацию и удалить из линии старый кабель, заменив его на новый.

  • этот способ исключает возможность возникновения возгорания, что является очень важным преимуществом, особенно, для домов, выполненных из легковоспламеняемых материалов (например, дерева);
  • дополнительная защита проводки в виде трубы исключает возможность повреждения кабеля грызунами;
  • такая коммуникация (в отличие от воздушной) не видна, и не портит эстетичности участка;
  • в большинстве случаев стоимость такой прокладки кабеля ниже, чем при открытом монтаже.

Требования к ПВХ трубам для проводки

Трубы из поливинилхлорида, применяемые для прокладки электрических сетей, должны обладать следующими качествами:

  • Достаточной прочностью.
  • Долговечностью.
  • Замозатуханием при возгорании.
  • Химической инертностью.

ГОСТы

При производстве труб из поливинилхлорида применяются следующие ГОСТы:

  • ГОСТ 32415-2013 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия.
  • ГОСТ Р 54475-2011 Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации. Технические условия.

Специальные стандарты для ПВХ труб, применяемых для прокладки электрических систем, не разработаны.

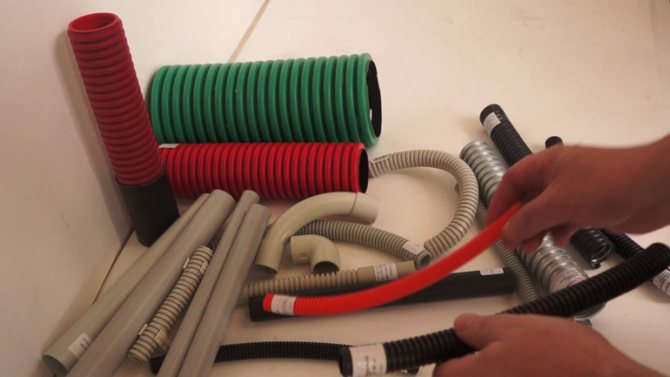

Виды и ассортимент труб из поливинилхлорида (и не только)

Практически ПВХ трубы для прокладки электрических сетей делятся на два вида: гладкие и гофрированные. Кроме того, следует отметить, что для электромонтажных работ применяют стальные и медные трубы, изделия из других видов пластика: полиэтилена низкого давления (ПНД) и полипропилена. Полиэтилен высокого давления обычно не используется: он дороже, слишком пластичный для гладких труб и слишком твердый и негнущийся по сравнению с гофрой.

Гладкие

Гладкие трубы имеют постоянное по длине сечение и толщину стенки. Толстые стенки обеспечивают самую большую прочность среди ПВХ труб. Для электромонтажных работ применяют трубы с наружным диаметром от 10 до 50 мм, очень редко 63 мм. Но монтировать такие конструкции не всегда удобно, и часто применяют гибкие гофрированные шланги.

Поставляют гладкостенные изделия в отрезках длиной от 4 до 12 м с кратностью 0,25 м. Обычно встречаются отрезки длиной 3, 6, 12 м. Длина 12 м – обычно для диаметров 50 и 63 мм.

Изделия из ПВХ обычно красят в массе в серый цвет. Для их монтажа применяют всевозможные распределительные коробки, муфты, уголки, тройники, клипсы, для больших диаметров – металлические хомуты. Муфты обычно применяют в помещениях с высокой влажностью.

Гофрированные

Гофрированная труба — это гибкая труба, конструктивно имеющая переменное по длине поперечное сечение и рельефную поверхность. Благодаря этому она легко изгибается, но сохраняет прочность при многочисленных циклах сжатия, растяжения и изгиба. Исходный материал (лист) сгибают через определенное одинаковое расстояние, технология изготовления трубы чуть сложнее. Такая обработка исходного материала способствует увеличению прочности материала и увеличивает сопротивление деформации при изгибе. Пластиковые гофры бывают однослойные и двухслойные, армированные стальной проволокой.

Гофрорукава для электромонтажных работ изготавливают из стали и пластмасс, из меди, резины и некоторых других материалов.

Деление гофрорукавов на типы в зависимости от прочности приведено в таблице:

Таблица 1

Тип гофрорукаваВыдерживаемые нагрузки в Н/5 см²Применение
Легкие320Имеют тонкие стенки, очень гибкие, используют для прокладки проводов за облицовкой стен и потолка
Средние750Для прокладки проводов в стеновых штрабах
Тяжелые1250Прочные, жесткие, с толстой стенкой, укладываются в стены и стяжки, заливаются бетоном
Сверхтяжелые армированные4000Гофра имеет армирование из проволочной спирали, нужны для укладки кабелей под землей и монтажа на улице

Пластиковые гофры обычно окрашивают в разные цвета: ПВХ в серый, полиэтилен в черный, полипропилен в синий. Двуслойную гофру для укладки в землю часто окрашивают в красный или красно-оранжевый. Строгих требований по окраске гофры не существует, но существует международный стандарт окраски пластиковой гофры в зависимости от назначения кабеля или провода. Белые изделия используют для компьютерных сетей, зеленые – для телефонов, красные – для наружного монтажа. Серые и черные (и коричневые) гофры предназначены для проводов общего назначения.

При проведении работ в незнакомом здании следует иметь в виду эти международные нормативы окраски, но следует иметь в виду, что электрики при монтаже могли и не соблюдать общепринятые правила, а просто «слепили из того, что было».

Будьте осторожны! Диаметры гофрорукава для электропроводки – от 16 до 50 мм, редко с большим сечением.

Металлическая гофра для электромонтажных работ подразделяется на следующие виды:

  • РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали;
  • РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты (белой жести с оловянным покрытием);
  • РЗ-ЦП – с ПВХ изоляцией.

Буква «Х» в первых двух вариантах обозначает наличие хлопчатобумажного, а «А» –асбестоцементного уплотнения. «П» в последнем типе гофр указывает на внешний слой из ПВХ. Также металлорукава для проводов существуют с фланцами на концах и торцами под приварку. Плюс есть гофрорукава во взрывозащищенном исполнении и для высокого давления. Такая гофра применяется в промышленности.

Обычные металлорукава изготавливают из стальной ленты. Ее накручивают по спирали, такой рукав не герметичен. При сильном нажатии полоски ленты раздвигаются, и шлангочка попросту рассыпается. Металлорукав подходит для монтажа электрических сетей на деревянном основании и на улице на открытом воздухе – его негорючесть и стойкость к ультрафиолету придутся как нельзя кстати.

Для герметичности выпускают металлический гофрорукав с внутренней трубкой из ПВХ или с покрытием ПВХ. В этом случае слой хорошо герметизирует содержимое рукава. Существуют еще гофры из нержавеющей стали. Герметичные гофры используют во влажных помещениях (ванных, банях) для безопасности.

Жесткие

Все гладкостенные трубы – жесткие. Жесткие чехлы нужны при заливке коммуникаций в бетон – стены или стяжку, иногда при прокладке сквозь стену или при прокладке проводов в производственных помещениях, складах.

Стальные

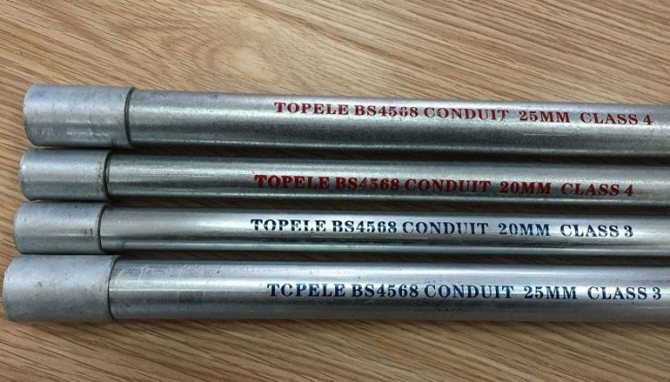

Для защиты электрических кабелей и проводов применяют и стальные трубы. Несмотря на недостатки, они имеют намного большую прочность, чем пластик. Дома такая защита для проводов нужна редко, но при монтаже на производстве, в общественных зданиях, в многоквартирных домах может короба с надежной защиты для кабелей могут оказаться как нельзя кстати. Сталь обойдется значительно дороже пластика.

Очень редко применяют и разводку с помощью нержавейки. Это дорого. Если нужен компактный чехол (минимальный наружный диаметр изделий из нержавейки – 9,8 мм), или очень важно обеспечить проводам защиту долговечным нержавеющим чехлом.

Пластиковые

Нельзя не упомянуть и о других видах пластиковых труб – полипропиленовых и из полиэтилена низкого давления. Из полиэтилена чаше применяют гладкостенные изделия, из полипропилена – и гофру и обычные трубки. Прочность этих пластиков ниже, чем у ПВХ; они неустойчивы к ультрафиолету, поэтому обычно их применяют при монтажных работах в помещении.

Медные

Медные трубопроводы для прокладки проводов – идея замечательная, но очень дорогая. Качество и долговечность медных изделий выше всяких похвал – они могут отстоять и сто лет (но провода столько не проживут). Для них выпускается множество разнообразных фитингов, соединение трубопровода проблемы не составит. Такой вид монтажа не получил распространения из-за дороговизны меди и изделий из нее. К тому же следует учесть, что протяженность проводов в любой комнате и доме в целом намного больше, чем системы отопления или водоснабжения.

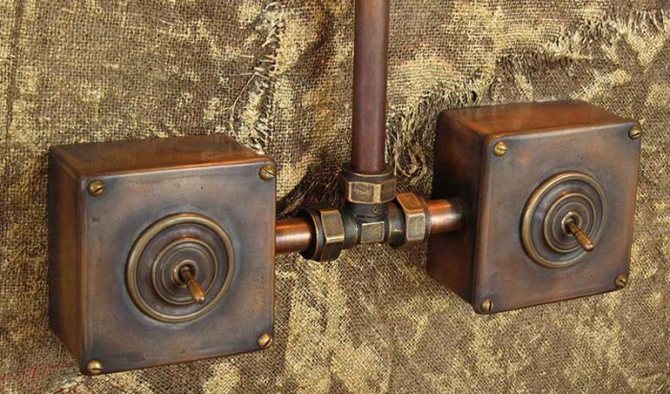

Иногда медь используют в качестве декоративного элемента дизайна помещения. Сортамент медных трубок включает в себя очень маленькие диаметры, и иногда их используют там, где для тонкого проводка нужна компактная защита – например, в светильниках, декоративных системах освещения или подсветки.

Сейчас в моду входит декоративная открытая прокладка электрических сетей из медных труб и коробочек. На пике моды – искусственно состаренные медные изделия для ретро-интерьеров.

НПВХ

Непластифицированный поливинилхлорид (PVC-U, винипласт) не содержит пластификаторов, имеет большую прочность, чем пластифицированный. Собственно, трубы именно из непластифицированного поливинилхлорида и изготавливаются. Именно такой ПВХ обладает негорючестью и способностью к самозатуханию.

Гофрированные

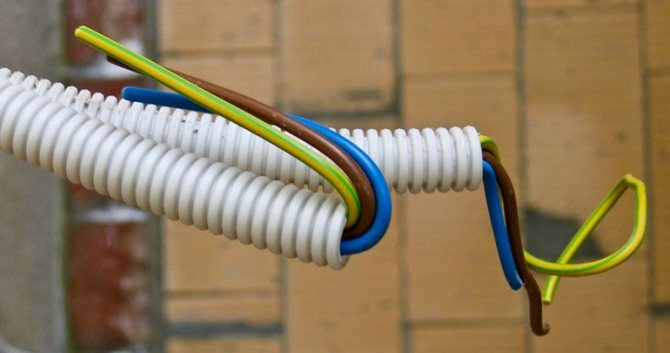

Для электропроводки чаще всего применяются гофрированные трубы ПВХ – изделия, которые имеют переменное поперечное сечение.

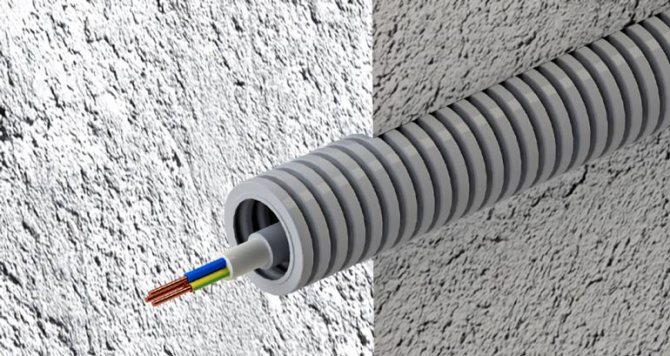

Гофра для прокладки кабеля

Благодаря утолщениям трубе придается жесткость, участки с тонкими стенками дают возможность растягивать, а также гнуть трубу под разными углами.

ПВХ – распространенный жесткий материал. Учитывая меньшую протяженность участков с тонкими стенками, сильно растянуть такое изделие не удастся. При этом очень высокими являются гибкие свойства, особенно это касается малых диаметров.

Рекомендация: если вы покупаете гофрированное изделие, помните, что диаметр в каталогах указывается внешний. Поэтому его нужно выбирать большим, чем диаметр жгута из кабелей.

Зачем нужна гофра

Гофра – достаточно гибкая и длинная трубка. Главное ее достоинство то, что ее можно многократно изогнуть без помощи комплектующих и с минимальными трудозатратами.

Гофра благодаря своей конструкции довольно компактна и в то же время достаточно устойчива к механическим повреждениям.

Использование длинных трубок позволяет сэкономить на соединительных элементах и даже герметизировать провод внутри гофры.

Современные технологии отделки помещений гипсокартоном и подвесными потолками требуют прокладки коммуникаций в чехлах, в то же время гофру очень легко расположить за фальшстеной или потолком без лишних затрат на фитинги. Гофру можно легко закрепить на каркасе подвесных потолков и обшивке гипсокартоном – это значительно экономит усилия, и гофра для выполнения такого монтажа просто незаменима.

Незаменим гофрорукав и при прокладке проводов и кабелей в грунте – гофре не страшны небольшие просадки почвы, длинную трубку можно легко загерметизировать и оградить кабель от попадания почвенной влаги.

Тонкости укладки трубопровода из гофры

Внутри всех гофрированных труб находится тонкая стальная проволока, так называемая, протяжка. Поскольку эта проволока установлена с некоторым натяжением, то при резке трубы ее нужно осторожно перекусить бокорезами, придерживая, чтобы она не ускользнула.

Далее можно протягивать провода внутрь трубы и устанавливать ее в планируемых местах – потолке или стенах. Для этого подойдут клипсы из алюминия или пластика.

Завершение

Итак, вы убедились, что ПВХ трубы могут стать идеальным вариантом для прокладки кабелей электропроводки. При этом они способны защитить провода от влаги, загрязнений и механических повреждений.

Советы по выбору трубы для монтажа в разных условиях

Самый главный параметр, учитываемый при выборе способа защиты электропроводки – это место размещения: в помещении на стене, за подвесным потолком, гипсокартонной фальшстеной; на высоте до 2 м, на уровне пола или плинтуса, выше 2 м; в сыром помещении, под открытым небом или в грунте. Второй параметр – требуемая степень защиты, напрямую зависящая от места размещения электрических сетей.

Для прокладки проводов и кабелей на улице чаще применяют стальные гладкие и гофрированные трубопроводы. Они несколько прочнее конструкций из ПВХ. К тому же ПВХ хоть и считается устойчивым к ультрафиолету, но под прямыми солнечными лучами гофра из ПВХ простоит не очень долго – лет 15-20. Труба из ПВХ простоит немного дольше. Но все зависит от целей прокладки провода и потенциального срока службы всей конструкции – если это силовой кабель, то его прокладывают надежно и надолго, а если это проводок к светильнику – то как раз через 15-20 лет придет время обновлять и светильник и проводку.

Желательно обеспечивать герметичность прокладки провода на открытом воздухе – и для сохранности проводов и изоляции, и для сохранности труб – при замерзании в них воды их может разорвать или деформировать. При использовании металлической гофры следует выбирать гофру с внутренним слоем из пластика. Стыки труб и рукавов с коробками или фитингами желательно промазать герметиком или герметизировать уплотнителями.

ПНД и полипропилен не устойчивы к ультрафиолету, поэтому их не используют на улице. Хотя 2-3 года простоят – для временной прокладки электрических сетей годятся.

В грунте прокладку коммуникаций производят при помощи ПНД и двуслойной гофры из ПВХ. Прокладка в металле уже практически отошла в прошлое из-за склонности стали к коррозии.

В помещении можно использовать любые виды кожухов для электропроводки с учетом требований к прочности.

Для заливки в стяжку и бетонные стены и полы, прохода стен необходимо использовать прочные гладкие стальные или пластиковые трубы или армированную тяжелую гофру. В производственных и складских помещениях также требуются прочные гладкие кабельные короба. В общественных зданиях, подъездах и в некоторых других местах также придется использовать гладкие прочные трубы, исходя из соображений безопасности людей (или антивандальной стойкости).

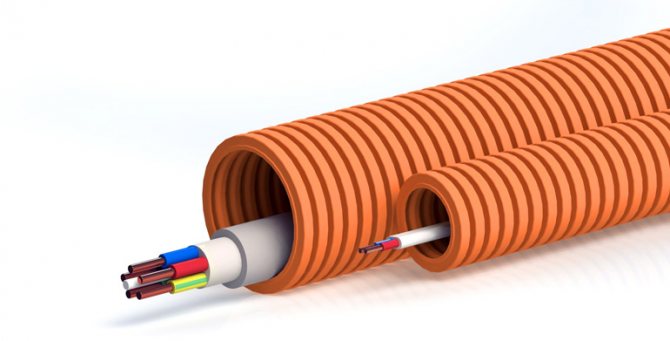

Во влажных помещениях используют двухслойную гофру, которая надежно герметизирует провода.

Самые тонкие и легкие гофрорукава используются при прокладке электрических сетей под обшивкой стен и потолков, подвесными потолками, в гипсокартонных перегородках.

При открытой прокладке следует учитывать расположение проводки – если есть возможность повреждения предметами, сумками, руками-ногами и прочими частями тела, следует выбирать или гладкие трубы, или прочную гофру с толстой стенкой. Особенно следует учесть эту опасность при прокладке провода вблизи пола и над плинтусом, на высоте бедер (0,8-1,2 м)

При покупке гофры следует выбирать изделия с зондом (проволокой) для протягивания кабеля. Отсутствие зонда усложнит Вашу работу и вызывает сомнения в качестве гофрорукава.

Покупать желательно в крупных магазинах и гипермаркетах. При покупке обязательно следует требовать чек и сертификат, особенно для пластиковых изделий. Для внутренней проводки пластик должен быть самозатухающим! Если есть возможность, желательно купить небольшой кусок трубы и проверить – попробовать поджечь.

Размеры и примерные цены

При выборе труб необходимо правильно выбрать диаметр. Для сетей освещения, телефонной или компьютерной сети достаточно трубы диаметром 16 мм. Для подвода проводов к выключателям и розеткам подойдет диаметр 20 мм. Для небольших кабелей (например, для подключения мощного оборудования на кухне) подойдет диаметр 25 мм. Силовые кабели лучше прокладывать в трубах диаметром 25-50 мм.

Цены на гофру ПВХ:

  • Диаметр 16 мм – от 4,7 до 9 руб. и выше.
  • Диаметр 20 мм – от 6,5 до 11 руб. и выше.
  • Диаметр 25 мм – от 10,8 до 18 руб. и выше.

Цены на гладкие изделия из ПВХ:

  • Диаметр 16 мм – от 12 руб. и выше.
  • Диаметр 20 мм – от 18 руб. и выше.
  • Диаметр 25 мм – от 35 руб. и выше.

Цена очень отличается у разных производителей.

Выбор металлических труб для прокладки кабеля

Электрокабель можно проложить практически в любых трубах.

Минимальным требованием к кожуху является отсутствие ржавчины, заусенцев и внутренних неровностей.

Выбирают металлические трубы по разным параметрам: цене, декоративности. Обращают внимание на устойчивость труб против образования коррозии, а также на то, насколько просто монтировать систему.

  • Наиболее декоративными являются медные и латунные трубы, они лучше других справляются с задачей оформления электропроводки, проложенной открытым способом, и не требуют покраски. Тонкостенные трубы при этом позволяют придать кожуху любую необходимую форму без применения фасонных элементов, а толстостенные – дополнительно подчеркнуть нарочитую грубость коммуникации, собрав трубопровод с применением фитингов.

  • Нержавеющие трубы – самые дорогие, но надежные и простые в монтаже: их не нужно красить, они гладкие внутри и снаружи, не подвержены коррозии и подходят для прокладывания кабеля любым способом.

  • Оцинкованные имеют те же плюсы, что и нержавеющие, но их цена ниже, поэтому нередко предпочтение отдают оцинковке. Однако, срок службы у оцинкованных труб меньше вдвое.
  • Стальные трубы, не имеющие защитного покрытия, и алюминиевые перед монтажом потребуется покрасить изнутри и снаружи, чтобы предотвратить окисление. Если электрокабель в стальном кожухе укладывают в цементную стяжку, внешнюю поверхность трубы можно не окрашивать.

  • Гофрированные трубы удобны в монтаже, так как легко приобретают необходимую форму. Их недостаток – слабый уровень защиты кабеля от сдавливания и удара, поэтому гофру не следует использовать для подземных коммуникаций и в помещениях, где высок риск сильного физического воздействия.

Рекомендуем ознакомиться: Спирально-навивные конструкции воздуховодов

В строительных магазинах можно выбрать расходники для прокладывания электрокабеля на любой вкус. Но подойдут и трубы, оставшиеся после демонтажа газо– или водопровода.

Важно предварительно осмотреть будущий кожух и оценить его состояние: если трубы не имеют трещин, внутренних швов и других неровностей, их можно использовать.

Это важно! Перед монтажом необходимо прочистить внутреннюю поверхность от образовавшихся отложений, протянув стальной ерш при помощи троса.

Если труба не имеет защитного покрытия, ее необходимо покрасить. Изнутри покраску производят, протягивая губку с краской или наливая краску в вертикально расположенную трубу.

Правила установки ПВХ трубок для электропроводки своими руками

Прокладка электрической сети начинается со схемы размещения розеток, автоматов, светильников, выключателей, мест подсоединения стационарного электрического оборудования (плиты, бойлера, электродуховки). Все линии электроснабжения должны проходить или вертикально, или горизонтально, на расстоянии 20 см от потолка, пола, двери, в местах разветвления должны быть установлены распределительные коробки.

Независимо от способа монтажа проводки (за фальшстеной, в штрабах) должен быть доступ коробкам. Соединять провода допускается только в распределительных коробках и ни в коем случае не внутри трубы-оболочки.

При монтаже труб для заливки в стяжку или бетонную стену необходимо сначала надежно закрепить конструкцию при помощи металлических хомутов. При монтаже трубопровода в штрабе в кирпичную стену можно закреплять ее быстросхватывающимся гипсом (алебастром), а затем заштукатурить.

Для монтажа трубной оболочки под открытым небом применяют металлические хомуты, внутри здания – пластмассовые клипсы.

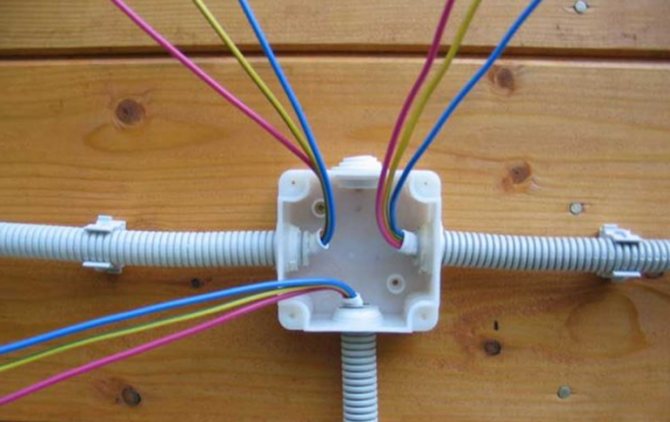

При монтаже любые трубки должны входить в отверстие коробок, розеток, выключателей, не допускаются зазоры между коробкой и трубой.

Во влажных помещениях, на улице и в грунте для монтажа электропроводки применяют герметичные трубы. На стыках труб и распределительных коробок применяют специальные уплотнения (можно дополнительно промазать герметиком, например, силиконом). При открытой прокладке коммуникаций в сухих помещениях использование уплотнений не обязательно.

Если электропроводка монтируется возле системы отопления, то при пересечении расстояние от отопления должна быть не меньше 5 см, а если трубы проходят параллельно, то расстояние должно быть не меньше 10 см.

Нельзя изгибать трубы с маленьким радиусом поворота, при гибке нужно соблюдать нормативный радиус и пользоваться трубогибом или шаблонами. На месте изгиба не должно быть трещин, складок, заломов.

Необходимые инструменты и материалы

Инструменты, необходимые для выполнения работ с гофрорукавом:

  • Болгарка с отрезным диском.
  • Перфоратор.
  • Дрель и шуруповерт.
  • Ножницы по металлу.
  • Строительный нож.

Материалы:

  • Гофрорукав.
  • Клипсы или хомуты.
  • Дюбеля.
  • Распределительные коробки, коробки для розеток и выключателей.
  • Изолента, скотч.
  • Уплотнительные прокладки, герметик.
  • Возможно, жесткая тонкая проволока или специальная протяжка.

Технология монтажа

Технология монтажа достаточно проста:

  • Нарезать трубы или гофру на куски нужной длины, при нарезке гофры надо проследить за тем, чтобы зонд не ушел внутрь трубы.
  • Надежно прикрепить к зонду кабель с помощью скотча или изоленты. Загнутый кончик зонда необходимо необходимо откусить, иначе при втягивании кабеля он повредит внутреннюю поверхность гофры.
  • Втянуть кабель в трубку. Если втягивается несколько проводов, необходимо несколько раз скрепить их изолентой.
  • Разметить место прокладки кабеля в кожухе и места креплений.
  • При необходимости пробить штрабу, закрепить трубку с помощью хомутов, клипс, алебастра. Крепления должны устанавливаться с интервалом не менее 50 см и обязательно – вблизи коробок, на расстоянии не более 20 см. Заливать систему можно только после надежного закрепления трубопроводов.
  • Смонтировать коробки, тройники, отводы, соединить с трубами, загерметизировать при необходимости (установить уплотнения, смазать силиконом).

Особенности монтажа гофротрубы

У гофротрубы очень большая гибкость – после монтажа она будет чуть провисать, необходимо часто располагать клипсы или хомуты. Нельзя сильно натягивать гофру при монтаже – это ослабляет ее прочность. При монтаже за гипсокартоном или другими облицовочными материалами нельзя прокладывать гофру по косой – только по вертикали и горизонтали. Можно крепить гофрорукав к конструкциям каркаса для облицовки. Нельзя прокладывать гофру через острые углу на конструкциях –она быстро повредится.

Особенности монтажа

При монтаже важно соблюдать правила монтажных работ:

  • Желательно свести к минимуму число поворотов труб, так как каждый угол усложняет протягивание кабеля.
  • В узловых точках сети – поворотах, разветвлениях и местах подключения электроприборов – устанавливают распределительные и распаячные (протяжные) короба. Это упростит протягивание кабеля после сборки трубопровода и обслуживание электросети в ходе эксплуатации.
  • Для протягивания электрокабелей используют стальную струну: сначала протягивают через получившийся кабель-канал ее, сцепляют струну с кабелем и вытягивают с противоположной стороны. Так, постепенно проводят кабели по всему трубопроводу и соединяют отрезки проводов в коробах, образуя единую электросеть.
  • На концах труб фиксируют пластиковые втулки, задача которых – предотвратить перетирание оплетки кабеля.
  • Соединение труб лучше выполнять при помощи резьбовых фитингов – специальных соединительных элементов, а не сварным способом. Это упростит монтаж и дальнейший ремонт.
  • Закрепление трубопровода выполняют при помощи хомутов и скоб, расстояние между которыми зависит от внутреннего диаметра труб.

Внутренний диаметр трубы, ммРасстояние между крепежными элементами не более, м
15-202,5
25-323
40-804
1006
  • Короба – распределительные и протяжные – размещаются на таком расстоянии, чтобы обеспечить удобство протягивания кабелей и упростить их замену в будущем. Зависит это расстояние от количества поворотов электрокабеля.

Рекомендуем ознакомиться: Можно ли замуровать полипропиленовые трубы при прокладке трубопровода в стену

Количество угловРасстояние между коробами не более, м
150
240
320
  • Если необходимо выполнить поворот кабеля более чем на 90 градусов, в месте поворота придется установить дополнительный протяжной короб. В противном случае электрокабель при протяжке окажется зажат в повороте трубы и вытянуть его не удастся.
Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
