Особенности монтажа электрической проводки в помещениях из различных строительных материалов


Правила расположения кабельных трасс

Расположение кабельных линий в помещении подчиняется определенным правилам:

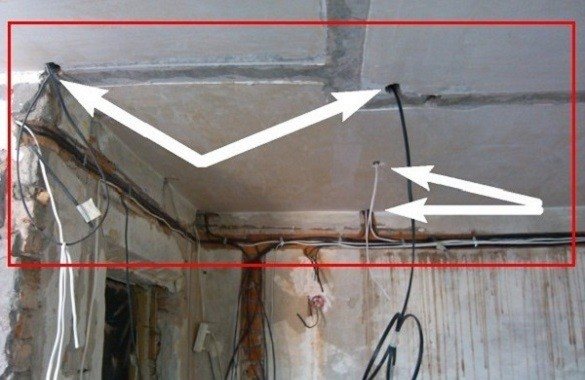

  • проводка в помещении должна прокладываться в соответствии со строго горизонтальными или строго вертикальными линиями, при этом поворот кабельной трассы возможен только на 90° (создание всевозможных диагоналей, связанных с экономией проводников – недопустимо);
  • горизонтальные участки проводки должны пролегать на расстоянии 10…15 см от потолка;
  • вертикальные участки проводки должны отстоять от дверных и оконных проемов на расстояние не менее 10 см.

Пересечение с коммуникациями глубокого заложения

Перед тем как начинать работы по прокладке кабеля необходимо ознакомиться с геоподосновой, чтобы корректно расположить все коммуникации. Надо помнить, что все пересечение с коммуникациями глубокого заложения

регламентируются для того, чтобы выдержать охранные зоны, а также для создания нужных условий для ремонта. Кроме того, при параллельной прокладке, кабеля должны располагаться на 10 см друг от друга.

Важно!

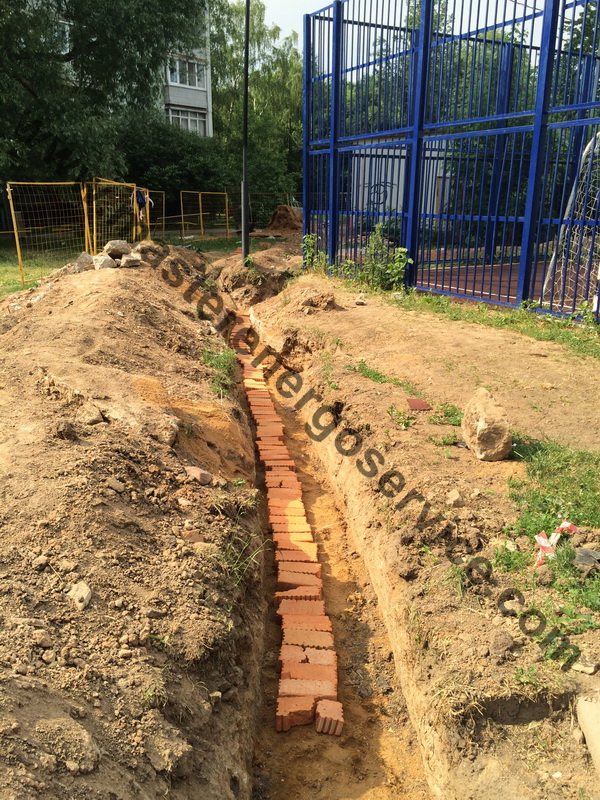

При прокладке кабельных линий выполнить защиту согласно норм ПУЭ!

Типы проводки

В современных зданиях принято монтировать проводку двух типов: скрытую и открытую. Скрытая проводка прокладывается в пустотах строительных конструкций или же внутри стен (в каналах, сделанных методом штробления, сверления и т. д.).

Проводка открытого типа прокладывается непосредственно по поверхности стен. Провода при этом либо крепятся на специальные изоляторы, либо укладываются в стандартные кабель-каналы.

Выбирая тип проводки при строительстве дома, не следует руководствоваться собственными предпочтениями, ведь за основу должны браться исключительно СНиПы, ГОСТы и ПУЭ.

Меньше всего возникает вопросов у «строителей-самоучек», если электропроводка монтируется по стенам из негорючих строительных материалов. Для начала поговорим именно о таких случаях.

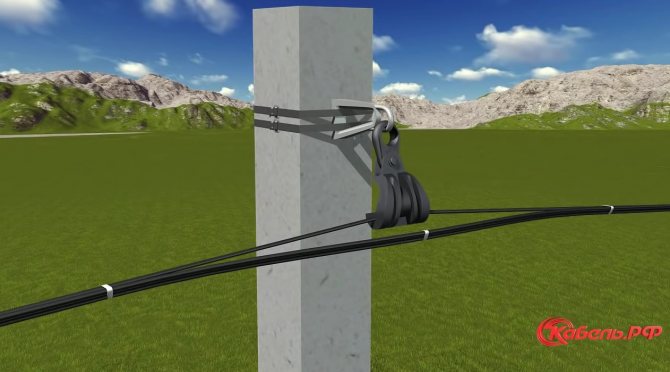

Воздушные линии

Монтаж проводки по строительным конструкциям из негорючих материалов

Современные правила ПУЭ допускают использовать в помещениях провода и кабели исключительно с медными жилами (п. 7.1.34.).

Если помещение имеет стены и перекрытия из негорючих материалов (бетон, кирпич, блоки из газобетона, керамоблоки, гипсовые плиты ПГП и т. д.), то в нем целесообразно монтировать проводку скрытого типа. Во-первых, это эстетично, во-вторых, безопасно в плане случайных механических повреждений и, в-третьих, правила ПУЭ (п. 7.1.37) вполне допускают монтировать проводку скрытого типа в стенах из негорючих материалов.

В данном случае речь идет о жилых помещениях. На чердаках, в подвалах (особенно в неотапливаемых) и в помещениях технического предназначения рекомендуется делать проводку открытого типа.

Правила ПУЭ гласят: если строительная конструкция состоит из негорючих материалов, то по ней допускается прокладывать замоноличенную несменяемую проводку, используя для этого технологические каналы, борозды и пустоты. При этом в качестве проводников достаточно использовать изолированные кабели или же провода в защитной оболочке (например, кабели ВВГ). В данном случае монтаж проводки осуществляется без применения металлических труб, защитной гофры и других дополнительных элементов.

Если черновую стену впоследствии планируется оштукатуривать, то к штроблению стен под проводку, как правило, прибегать не приходится.

универсал 2010Участник FORUMHOUSE

При строительстве нового дома, перед штукатурными работами, желательно провести электропроводку. Предварительно неплохо получить ТУ (технические условия) в энергоснабжающей организации и нарисовать для себя (да и для сдачи в ту же энергоснабжающую организацию) однолинейную схему электроснабжения. Штробить кирпичную стену можно, но не стоит. Проложить ВВГ можно, закрепив на стене дюбель-гвоздь и зафиксировав на нем кабель пластиковым хомутом типа стяжки (продаются пачками в электротоварах). Кстати, получается, что проводка выступает на стене не более чем на 4-5 миллиметров, и штукатурка полностью закрывает проводку, даже если экономно штукатурить специальными штукатурками (смесями).

Конечно, ниши под розетки и выключатели все равно придется создавать в самой стене. Но пыли, да и физической работы в данном случае будет гораздо меньше, чем при повсеместном штроблении стен.

Что касается схемы электроснабжения: она должна быть в наличии у любого уважающего себя хозяина. Ведь в будущем она непременно понадобится. Схема нужна хотя бы для того, чтобы во время ремонта помещения не попасть сверлом в провод, подключенный к электричеству.

Если вы прокладываете проводку по стенам, которые в будущем оштукатуривать не планируется, то штробления в этом случае не избежать. Также штробить стены придется, если в процессе капитального ремонта идет замена старой проводки, а снимать слой старой штукатурки нет необходимости.

Стоит или не стоит создавать горизонтальные штробы? Можно ли штробить несущие стены и бетонные перекрытия? Однозначных ответов на эти вопросы в среде профессиональных строителей не существует. Конечно, с точки зрения теории сопротивления материалов рукотворные борозды способны значительно ослабить прочность строительных конструкций (подобно тому, как тонкий надрез стеклореза ослабляет прочное стекло). Тем не менее, правила ПУЭ (п. 7.1.37) допускают прокладку электрических сетей в бороздах (в штробах) стен, перегородок и перекрытий. Главное – не перестараться с глубиной штробы и с ее шириной.

Иванов КостяУчастник FORUMHOUSE

Делайте одну большую штрабу, чтобы уместились все кабели. Если линии будут разные, то расстояния между ними ничем не нормируются. Штраба должна быть такой, чтобы кабель в нее вошел и не мешал штукатурить. Других норм здесь нет.

При этом по максимуму следует использовать уже имеющиеся технологические пустоты (например, в плитах перекрытия).

В штробах, в стальных рукавах, в специальных лотках и технологических каналах допускается совместная прокладка проводов и кабелей, принадлежащих различным линиям (за исключением взаиморезервируемых проводников).

Общие принципы прокладки кабельных линий

К кабельным сооружениям относятся кабельные туннели, каналы, короба, блоки, шахты, этажи, двойные полы, кабельные эстакады, галереи, камеры,подпитывающие пункты.

Кабельные сооружения должны отделяться от других помещений и соседних кабельных сооружений несгораемыми перегородками и перекрытиями.

Таким же перегородками протяженные туннели должны разделяться на отсеки длиной не более 150 м при прокладке силовых и контрольных кабелей и не более 100 м при наличии маслонаполненных кабелей. В кабельных сооружениях должны выполняться мероприятия по предотвращению попадания в них технологических вод и масел, а также должен обеспечиваться отвод почвенных и ливневых вод.

Внутри кабельных сооружений кабели прокладываются на стальных конструкциях различного исполнения. Кабели больших сечений (алюминиевые сечением 25 мм2 и более, медные сечением 16 мм2 и более) укладываются непосредственно на конструкциях.

Силовые кабели меньших сечений и контрольные кабели прокладываются в лотках (сварных или перфорированных) или в коробах, которые крепятся на кабельных конструкциях или на стенах. Прокладка в лотках более надежна и имеет лучший внешний вид, чем открытая прокладка на конструкциях.

Кабельные сооружения, за исключением эстакад, колодцев для соединительных муфт, каналов и камер, должны обеспечиваться естественной или искусственной вентиляцией.

Вентиляционные устройства оборудуются заслонками для прекращения доступа воздуха в случае возгорания, а также для предупреждения промерзания туннеля в зимнее время.

При прокладке кабелей внутри помещения должен предотвращаться перегрев кабелей за счет повышения температуры окружающего воздуха и влияния технологического оборудования (не допускается прокладка кабелей возле маслопровода, над и под маслопроводами и трубопроводами с горючей жидкостью). В полу и междуэтажных перекрытиях кабели прокладываются в каналах или трубах. Запрещается прокладка кабелей в вентиляционных каналах, а также открыто по лестничным клеткам.

Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.

Монтаж проводки по строительным конструкциям из горючих материалов

Очень много вопросов, касающихся правил монтажа электрической проводки, возникает у людей, которые начинают самостоятельно электрифицировать помещения из горючих строительных материалов. Речь в основном идет о каркасных и деревянных домах. Ответы на большинство вопросов можно найти все в тех же правилах ПУЭ.

Конструкция домов из горючих строительных материалов позволяет монтировать проводку обоих типов (скрытого и открытого). Какой из них использовать – зависит от предпочтений домовладельца. Что касается защитных элементов, предохраняющих проводку от повреждений, а здание от возгорания в результате короткого замыкания, то их выбор зависит от типа кабельной трассы.

Существует два способа прокладки открытой проводки в помещении:

  1. Монтаж ретро-проводки.
  2. Прокладка проводов в кабель-каналах.

Основные требования и нормативы прокладки электрического кабеля в земле:

Монтаж ретро-проводки

Насколько конструкция ретро-проводки соответствует правилам ПУЭ – вопрос спорный. В данном регламенте создание проводки подобного типа даже не рассматривается. Тем не менее, попробуем разобраться в этом вопросе.

FDRAУчастник FORUMHOUSE

ПУЭ разрешает открытую прокладку кабелем с оболочкой, не распространяющей горение (например, ВВГнг), непосредственно по стенам из горючего материала. Но ни в коем случае не скрыто. Должен быть визуальный контроль.

В случае с ретро-проводкой специальный витой кабель («ретро») монтируется непосредственно на стену, к которой крепится с помощью небольших изоляторов. Учитывая, что такой проводник имеет покрытие из искусственного шелка, пропитанного негорючим составом, его вполне можно отнести к классу проводов, не распространяющих горение. Следовательно, монтаж ретро-проводки по стенам из горючих материалов не нарушает правил ПУЭ.

В соответствии с правилами ПУЭ расстояние от проводника до поверхности из сгораемого материала должно быть не менее 10 мм, что вполне обеспечивается конструкцией изоляторов для ретро-проводки.

Расстояния между различными элементами ретро-проводки указаны на чертеже.

Если провод сильно провисает, то расстояние между изоляторами можно сократить до 50 см.

Монтируя ретро-проводку, следует учитывать один немаловажный нюанс: большинство современных электроприборов должны в обязательном порядке подсоединяться к заземляющему контуру. По этой причине в составе проводки следует использовать трехжильный кабель (если такового нет в продаже, то его целесообразно сплести самостоятельно).

В местах прохождения проводки сквозь стену или перекрытие из горючих материалов (например, из дерева) кабель (провод) должен быть уложен в металлическую трубу, обладающую локализационной способностью. Торцы трубы следует заделать негорючим составом (например, огнестойкой монтажной пеной).

Локализационная способность трубы – это качество, позволяющее выдерживать короткие замыкания в электропроводке без перегорания стенок самой трубы. Для того чтобы труба обладала такой способностью, ее стенки должны быть определенной толщины:

  • для медных проводников сечением до 2,5 мм² толщина стенки не нормируется;
  • для медных проводников сечением 4 мм² труба должна иметь толщину стенки не менее 2,8 мм;
  • для медных проводников сечением 6–10 мм² труба должна иметь толщину стенки не менее 3,2 мм.

Технология монтажа

После проведения расчетов и покупки материалов с необходимыми техническими параметрами приступают к установке анкеров и других крепежных элементов электрической проводки. В большинстве случаев обходятся стальными пластинами, которые стягиваются специальными шпильками. К ним привариваются кольца, необходимые для крепления троса. Натяжение позволяет избежать провисания за счет равномерного распределения нагрузки по стене.

Один конец троса крепится при помощи петлевых зажимов. Затем винтовые муфты крепятся ко второму концу, чтобы, к примеру, натянуть трос между столбами и довести до состояния струны. Специальный бандаж применяется для подвязки кабеля к струнам. Для монтажа тросовой электропроводки на улице подойдут обычные пластиковые хомуты, полоски оцинкованного железа или проволоки. Расстояние между креплениями провода к тросу не должно превышать 0,6-0,8 м.

Открытая проводка в кабель-каналах

Если проводка открытого типа прокладывается в кабель-каналах и электротехнических плинтусах, то в качестве проводников следует использовать кабели (провода) с высокой стойкостью к возгоранию (ВВГнг или NYM). При этом материал кабель-каналов также должен препятствовать распространению огня.

Alexey S.Участник FORUMHOUSE

Я сделал открытую проводку проводами NYM в кабель-каналах под дерево – чешские (с сертификатом). Негорючие (или правильно – самозатухающие). Сам проверял: при поднесении пламени начинают обугливаться и немного плавятся. Если огонь убираешь, процесс сразу прекращается.

Подрозетники при установке на стены из горючих материалов должны иметь несгораемые подкладки (например, из асбестоцемента или строительного гипсового раствора) толщиной 10 мм. В местах прохождения проводки сквозь сгораемые конструкции должны быть установлены металлические гильзы с локализационной способностью.

Прокладка силового кабеля в тоннелях

При наличии неблагоприятных геодезических или природных условий, силовые кабели укладывают в трубах, тоннелях. Такие же работы осуществляются и при проведении кабеля, если предполагается пересечение с иными коммуникациями или в агрессивных грунтах.

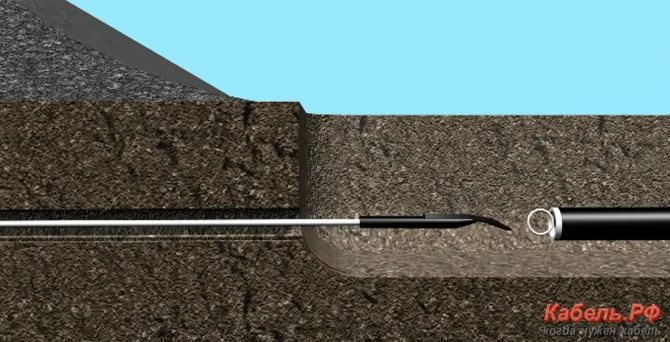

Современные технологии позволяют производить работы горизонтально-направленного бурения, позволяющего производить прокладку кабеля без вскрытия грунта.

Скрытая проводка в стенах из горючих материалов

Особенности прокладки скрытой проводки в стенах из горючих материалов (например, из дерева) сводятся к тому, что проводка в пустотах таких стен и перегородок должна пролегать внутри металлических труб, обладающих локализационной способностью (правила ПУЭ 7.1.38.).

Правило одно, и по отношению к его выполнению никаких послаблений быть не может. Все остальные варианты (использование пластиковой гофры, металлорукавов и других защитных элементов) следует заведомо исключить, ведь с точки зрения противопожарной безопасности они являются неприемлемыми.

I.K. Участник FORUMHOUSE

Если подходить строго по ПУЭ, то при скрытой прокладке по сгораемым конструкциям металлорукав прокладывать нельзя. Ключевая фраза в п.7.1.38: «в металлических трубах, обладающих локализационной способностью». Металлорукав не обладает этой способностью. Поэтому вне закона.

При прокладке проводов и кабелей по сгораемым конструкциям (или внутри них) во всех случаях должна быть обеспечена возможность замены проводников.

Кстати, электрическая разводка, раскинутая по перекрытиям, является наиболее удобным способом обустройства скрытой проводки в помещениях из сгораемых материалов. Штробы к розеткам и выключателям в данном случае будут просто спускаться вниз от основных магистралей.

При прокладке труб и коробов под электропроводку в технологических пустотах сгораемых конструкций торцы труб и коробов следует закрывать быстро удаляемым негорючим материалом (например, монтажной пеной).

Для того чтобы при монтаже сменяемой проводки в металлических трубах можно было создать достаточное количество поворотов, в углах электрической трассы необходимо использовать распаечные коробки. Доступ к этим элементам всегда должен оставаться открытым.

Внутренний диаметр трубы должен подбираться таким образом, чтобы проложенный внутри нее кабель занимал не более 40% от всего свободного пространства. Это правило действует для всех защитных элементов (кабель-каналы, гофры, лотки и т. д.).

Сразу следует отметить, что создание скрытой проводки в помещениях с деревянными стенами – процесс трудоемкий. Ведь каналы под проводку придется обустраивать собственными силами. Пространство для труб нужно освобождать посредством сверления, выборки пазов и создания углублений.

Вертикальные каналы в стенах следует сверлить в процессе укладки сруба. При этом горизонтальные отверстия проделываются после того, как стены будут готовы. Чтобы кабель было удобнее протягивать сквозь трубы, в их внутренний просвет следует заранее заложить вспомогательный трос для протяжки (кондуктор).

Устройство кабельных лотков

Кабельный лоток изготовлен из металлического профиля и состоит из основания с крышкой, в которое вмонтированы провода.

Помимо соединительных элементов, конструкция включает в себя переходники, отводы, повороты, детали крестообразной и Т-образной формы. Лоток выступает в качестве крепежа для проводов и кабелей с напряжением до 1000 Вольт. Лоток нельзя заполнять пучками кабелей больше, чем на 50%. В противном случае перегрев кабелей неизбежен.

Число проводов в одном пучке не должно быть больше двенадцати. Воссоединять проводки в пучки можно через четыре с половиной метра при горизонтальном положении лотков и через что сантиметров при вертикальном расположении.

Металлические лотки, проводящие электрический ток, следует обязательно заземлить. Неизолированный провод либо кабель чрезвычайно опасен: он поражает электрическим током. Все части кабельных лотков необязательно подвергать заземлению ввиду того, что винтовые соединения надежно связывают их друг с другом. Лотки рекомендуется заземлить лишь в двух местах, в разных направлениях линии, и в концах их разветвлений.

Прокладка кабеля под гипсокартоном, за подвесными и натяжными потолками

Прокладка скрытой проводки внутри каркасных перегородок, под обшивкой из гипсокартона или пластика, а также за различными видами потолков регламентируется сводом строительных правил СП 31-110-2003 (п. 14.15) и правилами ПУЭ (п. 7.1.38.). В соответствии с этими регламентами, скрытую проводку допускается монтировать двумя способами:

  1. Если перегородки, основания стен или их обшивка сделаны из горючих материалов, то проводники (например, с маркировкой ВВГ) должны размещаться в металлических трубах, обладающих локализационной способностью, или же в закрытых коробах.
  2. Если строительные конструкции сделаны из негорючих материалов, то проводка должна состоять из проводов (кабелей), не распространяющих горение (например, ВВГнг), при этом ее следует механически защищать негорючими неметаллическими коробами или трубами (например, гофрированной самозатухающей трубой).

В обоих случаях проводка должна быть сменяемой.

Если проводка монтируется под обшивкой из гипсокартона, а несущий профиль почти вплотную прилегает к стене, то провода целесообразно прокладывать в штробах, проделанных в стене или в штукатурке.

KorectorУчастник FORUMHOUSE

Я бы не стал профиль дырявить, нужно оставить место для проводов между профилем и стеной или штробить стену – если нет другого пути.

Правила прокладки кабеля на тросе

В тех случаях, когда другие виды прокладки кабелей не могут быть применены по технологическим, конструктивным или экономическим соображениям, применяют прокладку кабелей на тросах (на стальном канате). Прокладка силовых кабелей на тросах применяется в сетях напряжением до 1 кВ как внутри помещений (цехов), так и вне их. Кабельные проводки на тросах внутри помещений выполняют по колоннам вдоль и поперек здания, а также между стенами, а вне помещений — как правило, между стенами зданий.

Для силовых линий, прокладываемых на тросе, применяют такие же кабели, как и для прокладки внутри зданий и сооружений. Кабели, прокладываемые вне зданий, в том числе и под открытыми навесами, должны иметь защитное негорючие наружное покрытие.

Выбор троса производится в зависимости от несущей нагрузки.

В качестве несущего троса применяют сплетенные из стальных оцинкованных проволок канаты и горячекатаную стальную оцинкованную проволоку.

Расстояние между анкерными креплениями несущего троса должно быть не более 100 м.

Расстояние между промежуточными креплениями должно быть не более 30 м при прокладке одногодвух кабелей сечением до 70 мм2, 12 м при прокладке больше двух кабелей сечением 70 мм2 и во всех случаях прокладки кабелей сечением 95 мм2 и более. Расстояние между кабельными подвесками должно составлять 0,8… 1,0 м.

Анкерные концевые конструкции крепятся к стенам зданий или колоннам зданий; крепление их к балкам и фермам не допускается.

Проводка под полом

Монтаж электрической проводки под полом – идеальный способ создать скрытую кабельную разводку, не прибегая к горизонтальному штроблению стен. Кабель (магистральный провод) в этом случае подводится непосредственно к местам расположения розеток, выключателей и распределительных коробок.

Способ создания напольной проводки напрямую зависит от того, из какого материала планируется делать полы. В целом же необходимо ориентироваться на уже известные нам правила ПУЭ.

sergey_savУчастник FORUMHOUSE

В пустотах строительных конструкций – читаем СП31-110-2003 п. 14.15 или аналогичное – ПУЭ 7 п. 7.1.38. То есть, если что-то в конструкции окажется горючим (лаги, например), то прямой путь к металлическим глухим коробам и трубам.

Если же проводка монтируется в нижних слоях цементного пола, то для ее прокладки достаточно простой защитной гофры. Конечно, внутри стяжки можно прокладывать кабель совсем без гофры, но заменить проводку, не прибегая к разрушению напольного покрытия, в данном случае не получится. Кстати, сложность ремонта и замены кабелей (проводов) является единственным существенным недостатком напольной разводки, и его обязательно следует брать во внимание, определяясь с типом электрической разводки.

Итак, мы ознакомили вас с основными способами монтажа внутренней электрической проводки, которые зависят от характеристик строительных материалов в помещении. Более подробно почитать об опыте прокладки кабелей по различным строительным конструкциям вы можете в соответствующем разделе нашего портала. О дополнительных особенностях монтажа проводки по стенам, полу и потолку вы можете узнать из соответствующего видео. А статья о защите бытовой электроники от резких перепадов напряжения будет интересна всем, кто не хочет однажды столкнуться с неприятными последствиями подобной проблемы.
