Буквенная маркировка проводов
Стандарты буквенной и цветовой маркировки проводов
Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.
Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:
- в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
- пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
- в п. 6.2.12 сказано, что в электрике L является фазой.
Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.
L – обозначение фазы

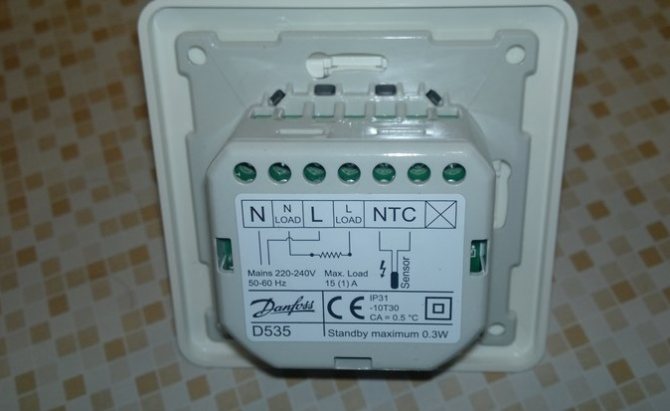

Обозначение L и N в электрике
В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.
N – буквенный символ нуля
Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или NULL. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.
Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.
PE – индекс заземления

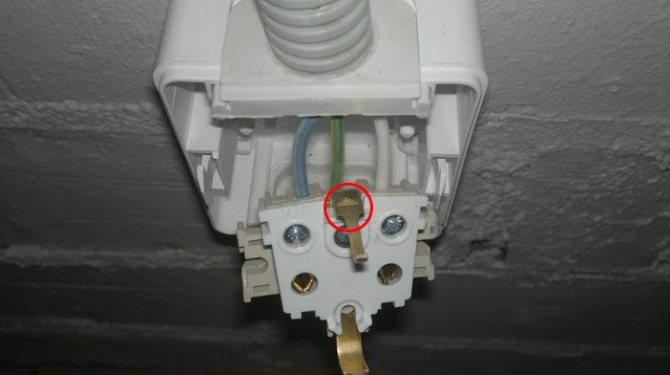

Маркировка заземления
Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.
Расцветка изоляционного покрытия проводников
Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.
Цвет жилы заземления
На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.
Жила заземления есть только в кабелях от 3-х жил.
В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.
Жилы земли и нуля PEN-кабелей тоньше, чем фазные.
Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.
Цветовое обозначение нулевых рабочих контактов

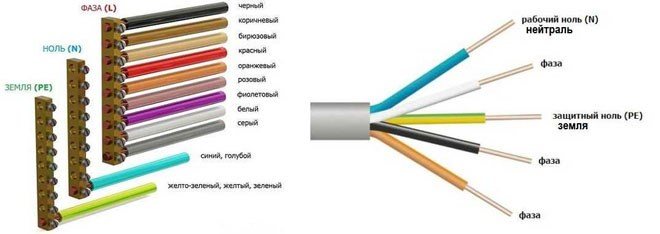

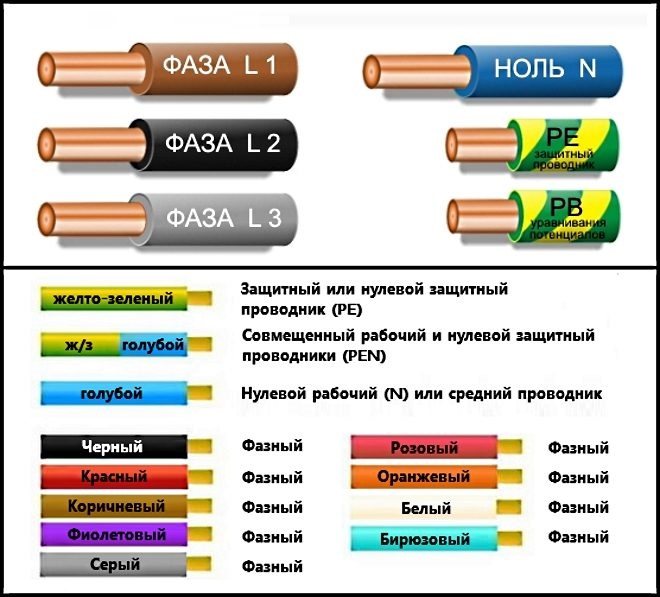

Цвет проводов в электропроводке

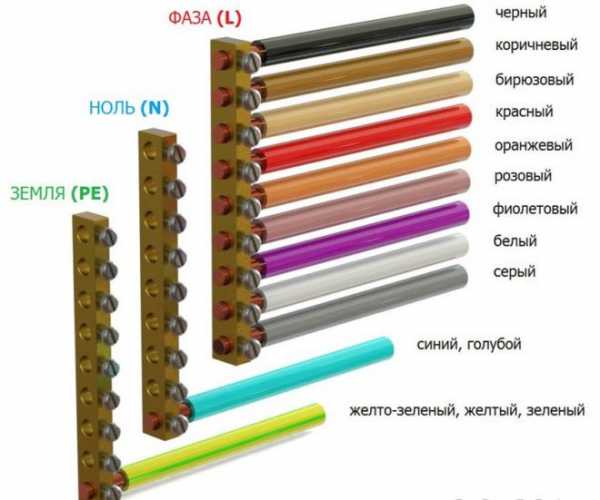

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.
Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.
Расцветка фазного провода
Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.
Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.
Фазный провод не может быть синим, голубым, зеленым или желтым.
Розетка и вилка
Подключение варочной панели должно производится при помощи силовых розеток и вилок или клеммной коробки. Силовые розетки и вилки рассчитаны на токи больше 10 А, сделаны из специального пластика, могут иметь крышку. Правило подбора простое: их номинальный ток должен быт не меньше тока автомата. То есть, для подключения электроприбора до 7,7 кВт к однофазной сети берем на 32 А, для трехфазной — на 16 А.

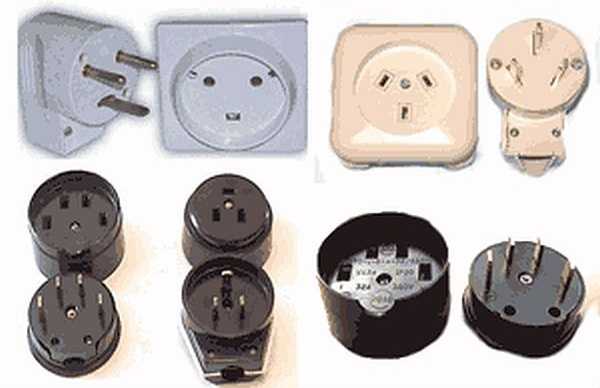

Как могут выглядеть розетки и вилки для варочной панели
Единого стандарта нет, так что форма и расположение штырей могут быть разными, важно чтобы было требуемое количество контактов и электрические характеристики соответствовали. Понятное дело: лучше доверять проверенным маркам, а не китайским изделиям.
Можно соединить кабель от прибора и питающий в клеммной коробке. Такой способ называют еще безразъемным соединением, «напрямую» или «прямым». Он более надежен, но чтобы отключить плиту придется идти к электрическому щитку и выключать рубильником на УЗО или автомате.
Клеммная коробка для трехфазной сети
Для трехфазного подключения лучше использовать коробку Schneider Electric 102х100х37 IP44 40А (KLK-5S). Она недешевая, но надежная и выглядит прилично: можно не прятать. Ее же можно использовать и для сети 220 В — провод сечением 6 мм2 в клеммы станет а лишние фазы будут просто пустовать. Для соединения вставляются провода в имеющиеся на боку отверстия, а затягиваются они болтиками, шляпки которых видны на фото.

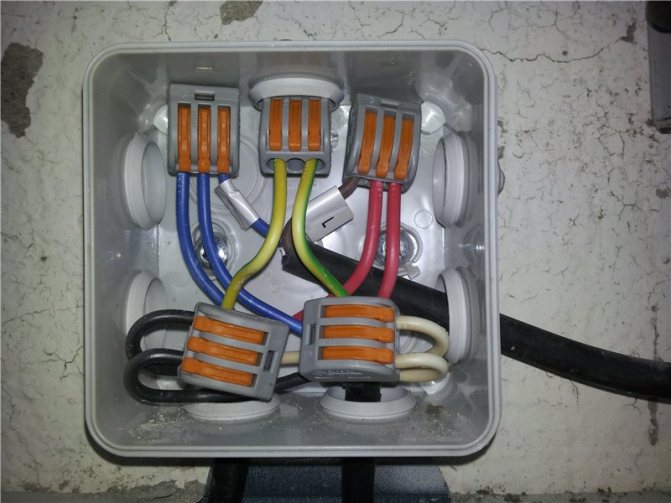

Как видите, вверху три пары контактов для подключения фаз (1,2,3). Внизу — для земли и нейтрали. С одной стороны заводится питающий кабель, с другой — от электроприбора.
При желании, можно сэкономить и купить простую колодку, но с контактами хорошего качества и отдельно монтажную коробку с крышкой.

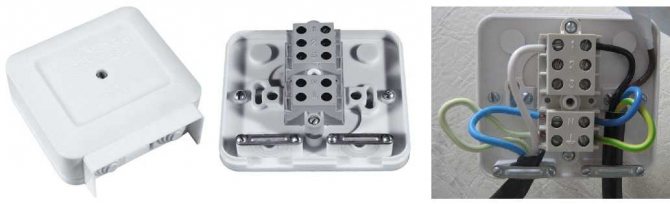

Вариант попроще
Провода в таких клеммниках соединяются просто: из зачищенного конца медного провода формируются кольца (как на фото выше ), в которые вставляются небольшие винтики с надетыми на них пластинками. Провод вставляется в гнездо, контакт подтягивается отверткой.
Если провод многожильный, кольцо из него сделать проблематично. Тогда использовать можно наконечники (фото в начале статьи). Они обжимаются при помощи клещей (можно заменить пассатижами).
Это все основные моменты. Теперь самостоятельное подключение варочной панели не будет проблемой. Те же правила действуют и при подключении другой техники такой же мощности. Для менее мощных необходимо будет только взять меньшее сечение проводников и меньший номинал автоматов.
Нюансы ручной цветовой разметки

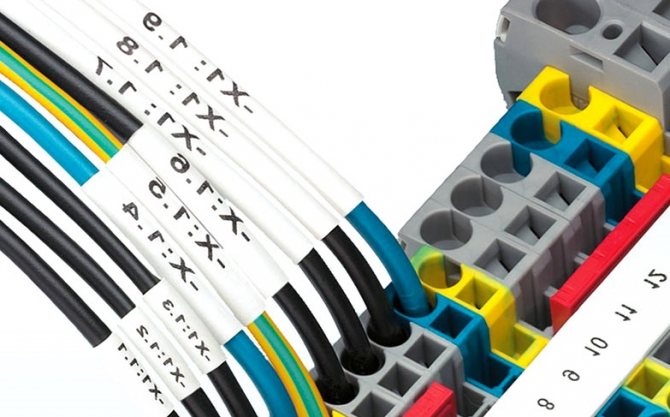

Цветовая маркировка проводов с помощью кембрика
Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:
- стандартными кембриками;
- кембриками с термоусадкой;
- изоляционной лентой.
Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.
Специфика разметки двухжильного провода

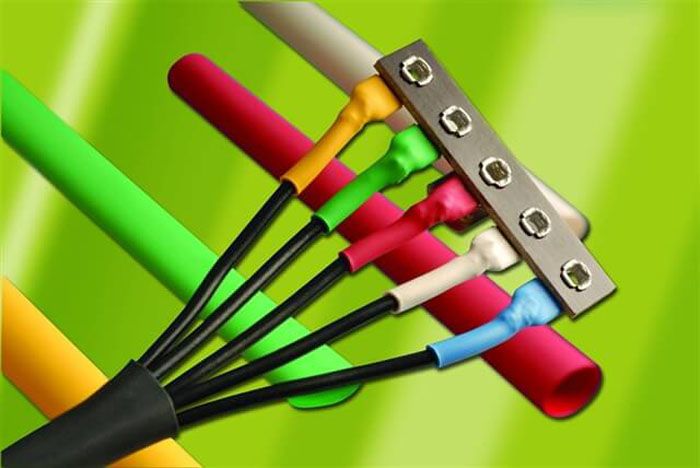

Термоусадочная трубка для проводов
Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:
- выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
- работать с проводниками не по всей длине, а только на местах соединений и стыков.
Количество цветов определяется схемой. Главное при ее создании – не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Ее допускается размечать красным или оранжевым цветом.
Разметка трехжильного провода

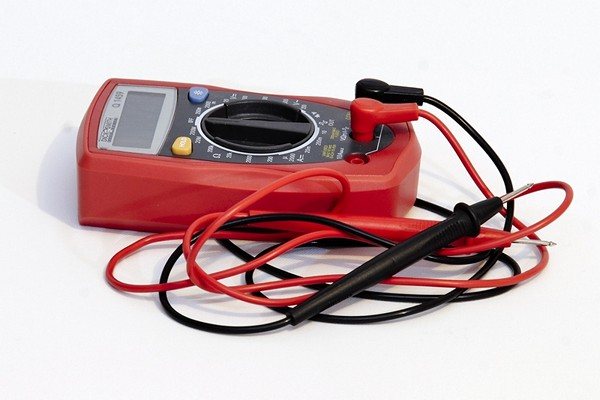

При помощи мультиметра можно определить расположение фазы, ноля, и заземления
Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».
После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.
Порядок разметки пятипроводной системы
Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.
Как маркировать совмещенные провода
Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.
Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.
Выделяйте основные точки проблемных мест кембриками или изолентой.
Расцветка проводки как способ ускорения монтажа
Правильная расцветка проводки ускоряет монтаж электропроводки
До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.
Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.
Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.
Окраска фазы
В тех случаях, когда монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:
Расцветка фаз должна сохраняться в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. На окрашенной поверхности можно продублировать цвет символами «ЖЗК» для краски соответствующих цветов.
Если шины недоступны для осмотра или работы, когда на них присутствует напряжение, то допускается их не окрашивать.
Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.
