Тэн для стиральных машин: диагностика, замена, устройство + 7 видео

Одной из ключевых деталей в «стиралке» является ТЭН — трубчатый электронагреватель (иногда его ошибочно называют тен). Именно нагреватель обеспечивает нагрев воды в процессе стирки. Если он выходит из строя, машинка не может качественно справиться со стиркой. Проблема решается заменой неисправного ТЭНа для стиральных машин на новый.

Статья актуальна для стиральных машин: AEG / АЕГ, Alliance / Альянс, Ardo / Ардо, Beko / Беко/Веко, Brandt / Брандт, Blackmann / Блэкман, Bosch Classixx, Logixx, Maxx / Бош Классикс, Логикс, Макс/Махх; Candy Holiday / Канди Холидей, Daewoo DWD / Дэу, Danube / Дунай, Electrolux EWS / Электролюкс, Electrosoba / Электрособа, General Electric / Дженерал Электрик, Haier / Хаер/Хайер, Hotpoint Ariston ARSD, ARSL, Margherita / Хотпоинт Аристон АРСД, АРСЛ, Маргарита, Indesit WITL / Индезит, Kaiser / Кайзер, LG / ЛДжи/ЛЖ, Miele / Миле, Samsung Diamond EcoBubble / Самсунг Даймонд, Эко Бабл, немецкие Siemens / Сименс, Zanussi / Занусси, Whirlpool / Вирпул, Атлант, Вязьма и других.

Основные причины поломок

Чаще всего водонагреватель ломается по причинам:

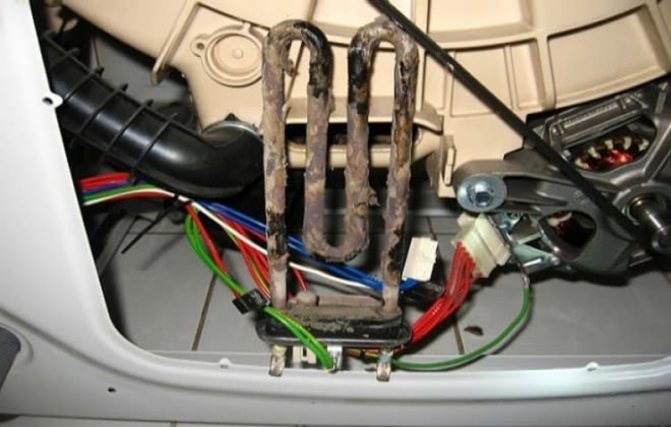

Накипь. Плохое качество водопроводной воды приводит к тому, что все минеральные примеси откладываются на нагревателе. Накипь препятствует передаче тепла, элемент начинает перегреваться и в итоге сгорает (или срабатывает термореле).
Вы используете порошок для ручной стирки в машине-автомат. Из-за этого на поверхности появляется толстый мыльный налет, который, как и накипь, препятствует нормальному теплообмену.
Перепады напряжения. Нестабильная подача электричества может привести к поломке дорогостоящих деталей стиральной машины.
Заводской брак. Новые машины с неликвидными запчастями попадаются редко, но предусмотреть, что их не будет совсем, невозможно.

Как найти, вынуть и поменять тэн своими руками

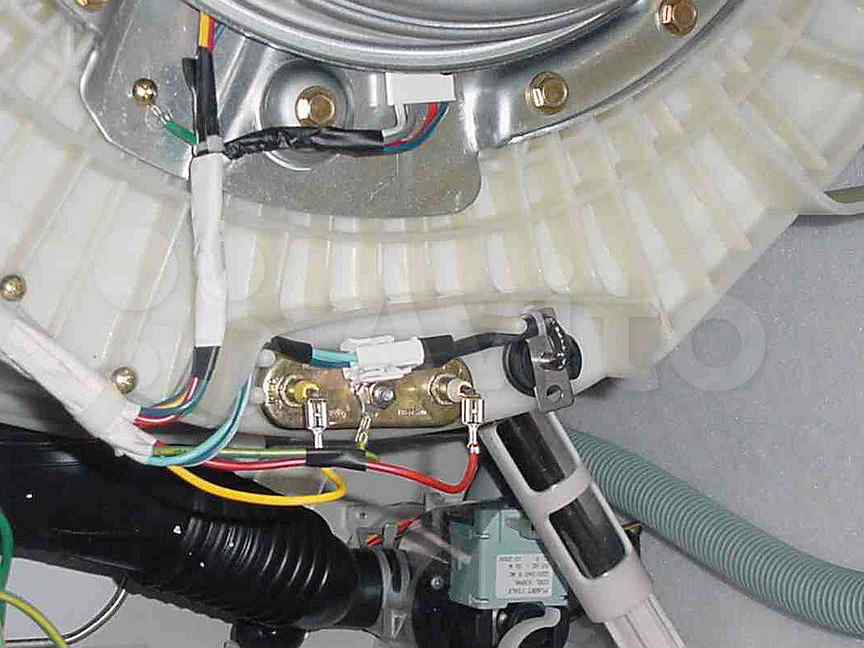

В зависимости от производителя и модели машинки нагревательный элемент может находиться в боковой части, спереди или сзади. Определить местоположение можно по размеру задней крышки машины. Если она маленькая — скорей всего, ТЭН расположен спереди, и чтобы его вытащить, придется снимать всю переднюю панель. В машинках с вертикальной загрузкой для доступа к водонагревателю необходимо снять боковую часть корпуса.

Обесточить технику

Прежде всего отключите стиральную машину от сети, чтобы в процессе выполнения работ не получить удар током. Если стиральную машину необходимо передвинуть, особенно если ТЭН находится в задней части, отключите технику от водоснабжения. Затем слейте остатки воды специальным сливным фильтром.

Как извлечь

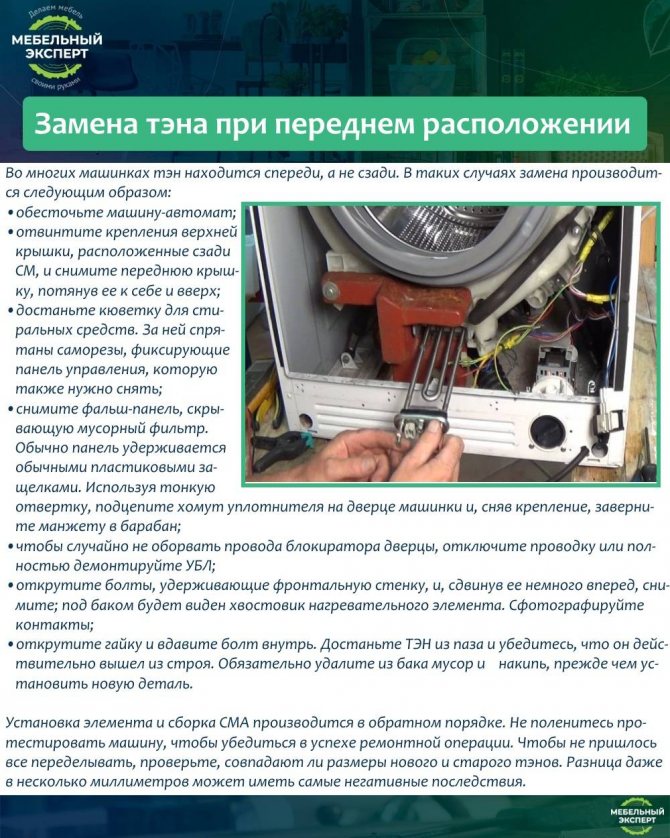

Если нужная деталь находится сзади, достаточно снять заднюю панель, чтобы приступить к работе. Если спереди — придется поработать:

Снимите верхнюю крышку — открутите винты, на которых она крепится.
Снимите лоток для моющих средств. Затем открутите два самореза и отодвиньте защелку.
Уберите с люка для загрузки белья резиновый уплотнитель. Его удерживает металлический зажим на винте или пружине. Винтовое крепление нужно развинтить, пружинное — поддеть отверткой и оттянуть от себя.
Снимите переднюю панель, открутив саморезы снизу или спереди.
Отсоедините провода от блокиратора двери (УБЛ).

После всех этих действий открывается доступ к ТЭНу и можно приступать к его замене.

Универсальная инструкция по разборке стиральных машин: 23 видео для любых марок

Как установить, вставить и собрать

Процесс установки нового нагревательного элемента довольно простой:

Отсоедините клеммы питания, заземление и провода от датчика температуры. Заранее сфотографируйте схему подключения проводов, чтобы не возникло сложностей с обратным подсоединением.

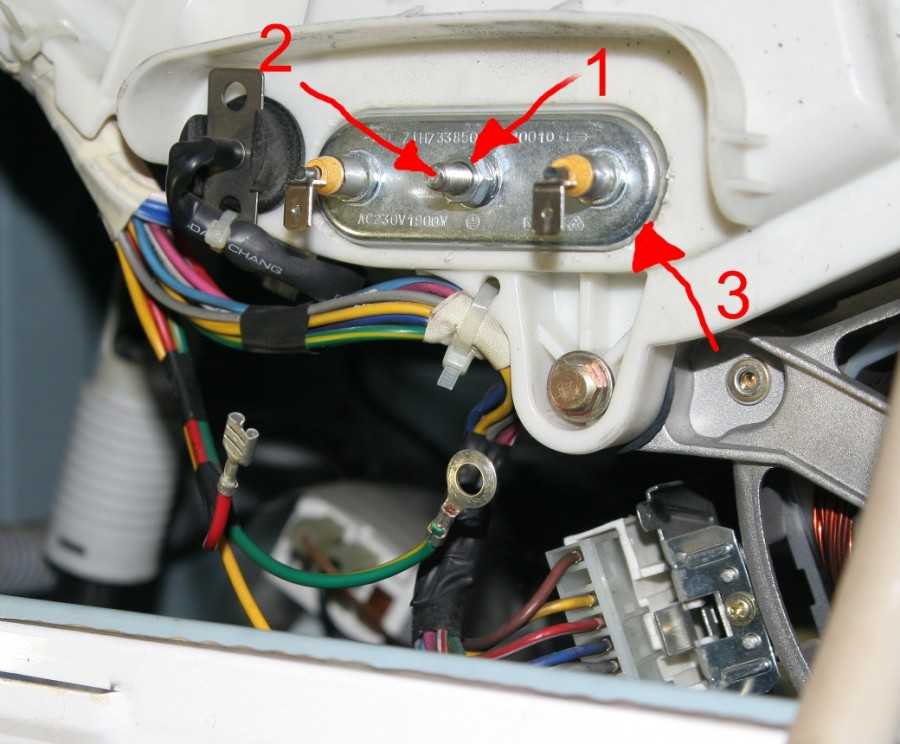

Открутите гайку, при помощи которой крепится ТЭН. Лучше всего подойдёт торцевой или рожковый ключ. Гайку нужно открутить почти до конца, а затем вдавить болт вовнутрь. Это позволит полностью достать запчасть.

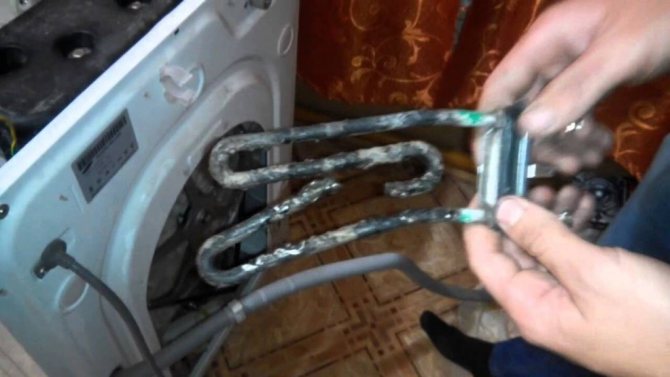

Полностью извлеките деталь.
Проверьте ее на предмет поломки (как, смотрите ниже).
Перед установкой нового элемента почистите место, где он находится, от скопившейся грязи (просто так или чистящим средством).

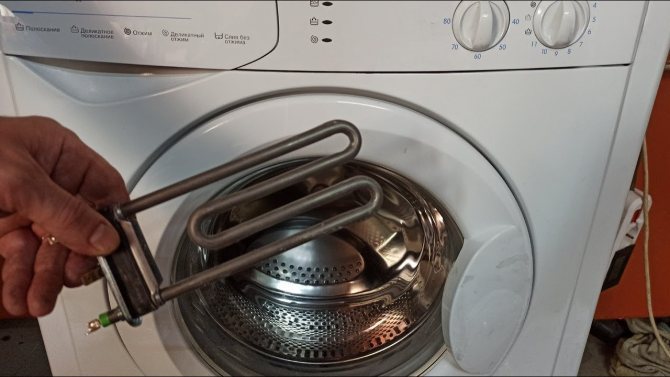

Установите новую запчасть в посадочное место, подсоедините термодатчик, подключите провода и прикрутите гайку. Соберите корпус машины обратно.

Подготовительный этап

Купить новый ТЭН для стиральной машины не составит труда, важно только, чтобы он предназначался именно для этой модели. Несмотря на то, что конструктивно они мало отличаются, могут быть некоторые различия по размеру, форме спирали и т.д. Кроме того, для ремонта понадобится набор отверток, трубчатых и гаечных ключей, а также герметик. Хорошо, если есть тестер или омметр – он пригодится, чтобы убедиться в неисправности или работоспособности ТЭНа.

Важное:
Перед началом работ необходимо обязательно обесточить стиральную машину, отключить её от водоснабжения, а также слить воду, задействовав сливной фильтр.

Проверяем работоспособность

Чтобы убедиться, что водонагреватель исправен или, наоборот, требует замены, его нужно проверить на наличие неисправностей. Сделать это можно несколькими способами.

Осмотр при стирке

Признаки неисправности:

Вода во время стирки не греется.
Вода греется, но очень медленно. Программа стирки длится дольше положенного времени.
Стирка выполняется со сбоями. На дисплее высвечивается код ошибки или загораются индикаторы, сигнализирующие о неисправности нагревателя (какие именно, указано в инструкции).
Машина при касании «бьется» током.

Также проверьте, как работает счетчик электричества, когда запущена стирка при температуре 60 градусов и выше. Если он крутится быстрее обычного — ТЭН работает и включился на нагрев воды.

Осмотр извлеченного ТЭНа

Если на металлической поверхности элемента присутствуют черные точки, значит, оболочка пробита. Точки могут скрываться за слоем накипи — возможно, придется очистить нагреватель, чтобы убрать накипь и найти повреждения.
Если черных точек нет, но присутствуют замятия, трещины и другие повреждения, водонагреватель подлежит замене.

Есть ли пробой

Внутри трубок элемента находится диэлектрик. Если элемент пробит, ток уходит на корпус стиральной машины и «бьет» вас током при касании.

Проверить пробой можно при помощи мультиметра. Переведите датчик в режим, соответствующий мегаомам. Соедините один конец с клеммой на ТЭНе, а второй — с корпусом стиральной машины или клеммой заземления. Если устройство выдает какое-либо значение сопротивления, прибор выводит ток на оболочку и его обязательно нужно заменить.

Считаем сопротивление

В норме сопротивление элемента составляет 20–40 Ом, у некоторых мощных моделей — до 60 Ом. Для начала выведем расчетное сопротивление, которое будем сравнивать с показаниями мультиметра.

Расчетное сопротивление считаем по формуле R= U²/P, где U² — напряжение в электросети, P — мощность водонагревателя.
Допустим, мощность 1800 Ватт, напряжение в сети стандартное — 220 В. Следовательно, R = 220²/1800 = 26,8 Ом. Если ТЭН исправен, мультиметр должен показать это значение.

Прозвонка

Чтобы прозвонить нагреватель или измерить его сопротивление, нужно выполнить следующие действия:

Отключить элемент от электропитания.
Отсоединить все подключенные к нагревателю провода.
На мультиметре выбрать режим сопротивления в Ом.
Подключить тестер к клеммам водонагревателя.

Если ТЭН исправен, на приборе высветится значение, близкое к рассчитанному выше. Если на приборе загорится единица или ноль, деталь подлежит замене.

Проверка тэна мультиметром.

Вот и сам тэн аристон (нагревательный элемент).

Снимаем клеммы питания и осуществляем проверку тэна мультиметром (тестером). Замеряем сопротивление на Омах, рабочее сопротивление должно быть примерно 30 Ом.

Тестер не показывает никакого сопротивления, значит нагревательный элемент «в обрыве», то есть он неисправен. Необходима замена тэна Аристон. При таком дефекте машина будет полностью отрабатывать режим, но стирка пройдет с холодной водой. Именно поэтому вещи будут плохо отстирываться.

В частном случае бывает и так, что нагреватель «не обрывается», а начинает замыкать на корпус. В этом случае стиральная машинка Аристон не будет полностью отрабатывать режим стирки. Она остановиться и выдаст ошибку F08 (коды ошибок можно посмотреть здесь) перед началом полоскания. При проверке тэна мультиметром сопротивление на концах будет также в норме (примерно 25-30 Ом), но при измерении сопротивления между концами и корпусом (массой) на Мега Омах тестер покажет сопротивление от 1 МОм до 200 МОм. В этом случае также потребуется заменить нагреватель.

Теория

Для стирки машинка должна быть подключена к водоснабжению для забора воды и электропитанию для ее нагрева. Программа, которую вы выбрали для стирки, регулирует температуру, до которой ТЭН будет нагревать воду.

Принцип действия

Внешне нагреватель похож на трубку. Внутри нее находится специальная нихромовая или фехралевая проволока, которая нагревается при подаче тока. Все свободное внутреннее пространство трубки заполнено диэлектриком, который передает тепло от проволоки к стенкам нагревателя. Для подачи электричества на нихромовую нить трубка припаивается к контактной площадке, на которой расположены клеммы.

При включении машинки проволока внутри элемента начинает нагреваться, а тепло через диэлектрик распространяется во внешнюю среду и начинает греть воду, в которой находится элемент. При достижении нужной температуры, встроенный датчик-реле или центральный модуль управления отключают подачу тока.

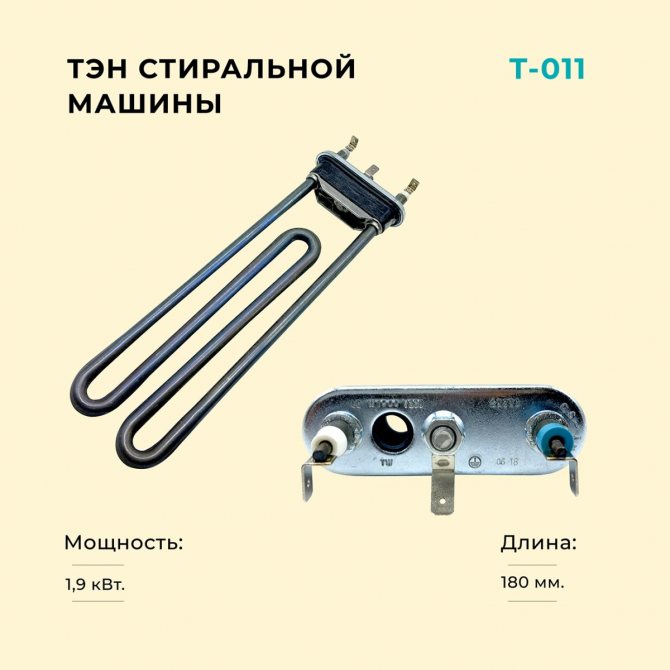

Технические характеристики

Мощность — основной показатель, от которого зависит скорость нагрева воды. Обычно составляет около 2,2 Вт. Также от мощности зависит сопротивление, значение которого в норме от 20 до 40 Ом.
Форма и длина элемента: зависят от конкретной модели. Деталь может быть прямой или изогнутой формы.
Температурный датчик. Если водонагреватель не оснащен термодатчиком, он подойдёт только для стиральных машин, где датчики устанавливаются отдельно.
Покрытие из нержавеющей стали, цветных металлов или керамики (керамический ТЭН).

Вопрос-ответ

Сколько времени может проработать ТЭН?

Средний срок службы нагревателя — от двух до десяти лет, но не удивляйтесь, если он сломается раньше. На время эксплуатации и исправность детали влияет целый ряд факторов:

марка детали;
частота эксплуатации;
используемые режимы стирки;
качество воды и моющих средств.

Если вы постоянно запускаете стиральную машину, а в воде содержится много минеральных примесей, работоспособность элемента будет сокращаться.

Как подобрать подходящую модель?

Обратите внимание на посадочное место нагревателя, наличие или отсутствие в нем датчика температуры, форму, длину и мощность. Все ТЭНы, кроме деталей старых машин, имеют одинаковые посадочные места, но могут незначительно отличаться по длине.

Несмотря на это, поставить длинный водонагреватель вместо короткого не получится, так же, как и нагреватель изогнутой формы вместо прямого.

Где купить нагревательный элемент?

Далеко не всегда можно найти подходящую деталь в обычном магазине. Проще всего купить необходимую деталь в интернет-магазине или сервисном центре.

Принцип работы устройства

Нагревательный прибор представляет собой две изолированные друг от друга емкости. Первая бочка, как правило, изготавливается из высококачественной стали, покрытой антикоррозийным покрытием, или из нержавейки.

Для организации изоляции используются инновационные материалы. Чаще всего это может быть пенополиуретан, базальтовая вата или их аналоги. Такое решение позволяет сохранять воду горячей вплоть до двух-трех суток. Если температура жидкости становится ниже заданного пользователем значения, то к нагревательному элементу подается электрический ток.

При этом, чтобы предотвратить смешивание горячей и холодной жидкости, забор последней осуществляется в верхней части устройства. В этом случае работают законы физики. Если говорить точнее, то холодная вода попросту вытесняет горячую.

Не стоит оставлять бойлер всегда включенным. Ведь любая техника имеет свой ресурс. Соответственно, если иногда выключать водонагревательный прибор, то можно значительно продлить срок его службы

Рекомендуется отрегулировать термостат на t = 60. В этом случае можно предотвратить образование накипи, что благоприятно скажется на внутренней бочке и нагревательных элементах. Но в любом случае каждый месяц необходимо включать устройство на максимум. Такое решение позволит продезинфицировать емкость, убив все вредоносные бактерии.
