Как понятно из названия, мультиметр служит для измерения нескольких электрических величин. Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов.
Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений.
Все мультиметры имеют схожую конструкцию. На передней панели располагается экран, под ним находится поворотный переключатель режимов, а чуть ниже — разъёмы для подключения щупов. В некоторых моделях есть кнопки для включения подсветки, запоминания показаний и для других дополнительных функций.
Провода с щупами, которыми нужно коснуться детали при измерении, подключаются к соответствующим разъёмам. Чёрный провод всегда к гнезду с обозначением COM, а красный — в зависимости от величины тока. Если он не превышает 200 мА, то к разъёму VΩmA, если превышает, то к 10ADC (10A MAX). В быту такие высокие токи не встречаются, поэтому в основном используется гнездо VΩmA.
Цифры на шкале указывают на максимальное значение, которое можно проверить в этом диапазоне. Например, в режиме DCV 20 измеряют постоянное напряжение от 0 до 20 В. Если оно составляет 21 В, то нужно переключиться на одну ступень выше, в положение 200. Важно выбирать диапазон в соответствии с измеряемым, иначе мультиметр испортится.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Как измерить мультиметром напряжение, ток, сопротивление, проверить диоды и транзисторы » Сайт для электриков — статьи, советы, примеры, схемы Так что не надо удивляться, если на этих пределах мультиметр не хочет мерить ток, а сразу снимать заднюю крышку и смотреть предохранитель. Спрашивайте, я на связи!
Как измерить постоянное напряжение мультиметром
Переключитесь в режим постоянного напряжения. Обычно он обозначается символами V с прямой и пунктирной линией или DCV.
В мультиметрах с ручным выбором диапазонов дополнительно установите примерное значение измерений, а лучше на ступень выше. Если не уверены, начинайте с максимального и постепенно понижайте.
Коснитесь щупами контактов и посмотрите на экран. Если вместе с цифрой отображается знак минус, значит, перепутана полярность: красный щуп касается минуса, а чёрный — плюса.
В ручном мультиметре, возможно, придётся подкорректировать диапазон измерений.
Если на дисплее единица, нужно повысить предел измерения, если ноль, символы OL или OVER — понизить .
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Ремонт мультиметра DT-838
Ремонт мультиметра S-Line DT-838
Проверял тестером транзисторы и они у меня оказались все не исправные, чуть не выкинул. А оказалась мультиметор заглючил. (ха-ха)
И так мультиметор глючил но измерениях сопротивлений и на про звонке но пищал. На напряжение показывал нормально.
Поискав схему именно такую не нашел, попалась вот такая:

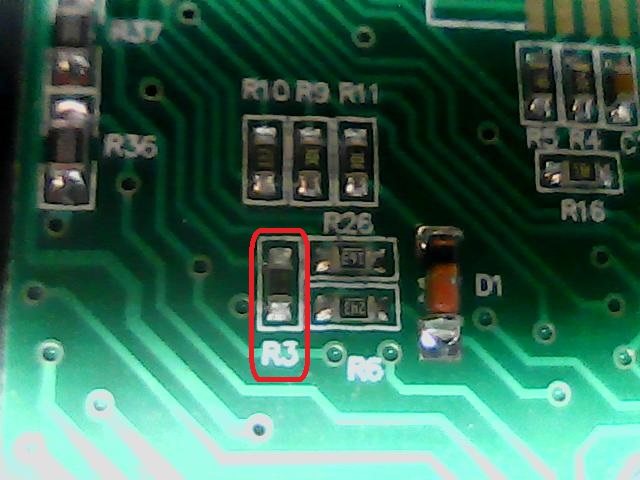

Разобрав на плате заметил что R3(маркировка на плате,на схеме другая) имеется небольшая точка (на резисторе написано 152) 1.5 кОм, измерив другим мультиметром (он у меня вообще глючный но ориентироваться можно ) показал более 2 кОм.
После замены все заработало. Резистор взял со старой материнке компа, отпаивал и припаивал феном самодельной паяльной станции.
Поделиться ссылкой:
Похожее
на “Ремонт мультиметра DT-838”
подскажите пожалуйста номинал резистора R16 очень нужно или схему если есть заранее спасибо!
У меня на резисторе R16 написано 561 это 560 Ом.

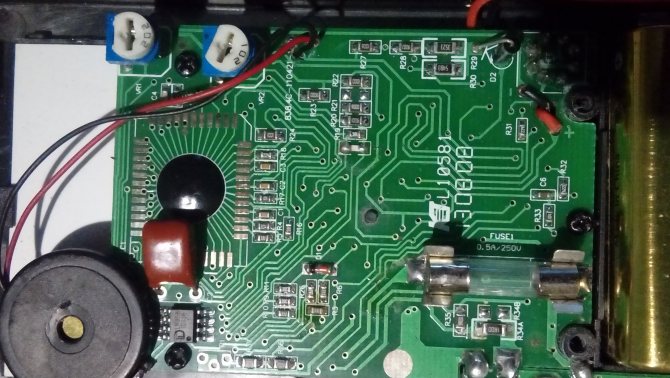

Вот фото правда плохо видно
Тоже самое (( Где на матери этот рез? не увидел(( подскажите, или чем заменить(откуда выпаять)?
Нашел…впаял …не заработало (( точнее все равно глючит.
Ремонт убитого – это хорошо. А как насчет устранения заводского (китайского) брака? Сейчас продаются DT-838 (якобы) от разных брендов (Ермак, Resanta, TEK), но с одним и тем же дефектом, проявляющимся ТОЛЬКО при измерении температуры. Температуры выше 100-150 С завышаются, и чем они выше, тем сильнее завышаются (см. график).
Нагревая термопару из комплекта мультиметра в пламени зажигалки легко получить 1999 С и даже перегрузку. В реальности получить даже 1000 С на зажигалке довольно сложно, а при 1500 С проводники термопары должны были бы уже расплавиться.
Дело, разумеется, не в термопаре, а в самих мультиметрах: при очередной китайской “оптимизации” вкралась ошибка, которая с тех пор благополучно тиражируется. Отзывы с упоминанием дефекта российским продавцами попросту не публикуются (всех не проверял – хватило одного)
Ошибку (в разводке платы) я только что нашел (изрядно попотев). Исправить ее несложно. Температура становится правильной, а на другие режимы исправление никак не влияет. Вероятно, опубликую это в каком-нибудь более подходящем месте.
Ремонт убитого – это хорошо. А как насчет устранения заводского (китайского) брака? Сейчас продаются DT-838 (якобы) от разных брендов (Ермак, Resanta, TEK), но с одним и тем же дефектом, проявляющимся ТОЛЬКО при измерении температуры. Температуры выше 100-150 С завышаются, и чем они выше, тем сильнее завышаются (см. график).
Нагревая термопару из комплекта мультиметра в пламени зажигалки легко получить 1999 С и даже перегрузку. В реальности получить даже 1000 С на зажигалке довольно сложно, а при 1500 С проводники термопары должны были бы уже расплавиться.
Дело, разумеется, не в термопаре, а в самих мультиметрах: при очередной китайской “оптимизации” вкралась ошибка, которая с тех пор благополучно тиражируется. Отзывы с упоминанием дефекта российским продавцами попросту не публикуются (всех не проверял – хватило одного)
Ошибку (в разводке платы) я только что нашел (изрядно попотев) и устранил. Исправить ее несложно. Температура становится правильной, а на другие режимы исправление никак не влияет. Вероятно, опубликую это в каком-нибудь более подходящем месте.
Особенность измерения токов мультиметром
Для измерения «больших» токов придется переключить красный щуп в гнездо с надписью 10A. Около этого гнезда можно увидеть предупредительную надпись, гласящую о том, что этот предел не защищен предохранителем, и измерения можно производить всего 10 секунд, после чего делать перерыв на 15 минут.
Те, кто пользовался стрелочными тестерами, знают, что прежде, чем приступить к измерению сопротивлений, надо установить стрелку на ноль шкалы. Для этого просто соединить между собой измерительные щупы и покрутить соответствующую ручку.
Хотя у цифровых мультиметров ноль выставлять не требуется, но соединять щупы все равно приходится: это еще одно хорошее правило пользования прибором. Тем самым проверяется в первую очередь целостность щупов (штатные щупы обрываются очень часто), а заодно и ноль шкалы. Если мультиметр находится в режиме «прозвонки» (как показано на рисунке), раздается звуковой сигнал.
Звуковой сигнал раздается лишь в том случае, если сопротивление между измерительными щупами не превышает 47…50Ω. Это свойство используется при проверке целостности проводников и дорожек на печатных платах. С режимом прозвонки проводов совмещен и режим проверки полупроводников.
Если входные щупы не замкнуты, или в исследуемой схеме обрыв, или проверяемый диод включен в обратной полярности, на дисплее мультиметра высвечивается 1:
То же самое можно увидеть на дисплее, если попытаться сопротивление 200КОм измерить на пределе 200Ом. Другими словами измеряемое сопротивление выше, чем предел измерения, прибор «думает», что цепь разорвана.
Такая же картина будет, если напряжение 24В измерять на диапазоне 20, – прибор зашкалил. Только не надо на диапазон 20 подавать напряжение вольт 100…200, поскольку прибор может не выдержать такого издевательства и просто сгорит.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Как пользоваться мультиметром правильно — Лайфхакер Провода в измерительных щупах крепятся только пайкой, а на выходе из пластмассовых наконечников свободно болтаются и мотаются, а со временем отматываются совсем и вылетают. Спрашивайте, я на связи!
Почему режим называется «прозвонка»
Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон.
Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.
Измеряем переменное напряжение.
Процесс измерения переменного напряжения аналогичен измерению постоянного напряжения с той лишь разницей, что здесь не надо определять где «плюс
» и «
минус
». А для примера измерим напряжение бытовой электрической сети 220 Вольт.
Внимание! Будьте особо внимательны и предельно аккуратны при измерении высоких напряжений. Не прикасайтесь к металлическим частям щупов.
Этот сектор разбит всего на два поддиапазона с пределами измерений:
обозначающие максимальное значение поддиапазона, в пределах которого ведется измерение. Измерительные щупы стоят так же, как при измерении постоянного напряжения.
Выбираем предел измерения 750
Вольт. Дополнительно убеждаемся в исправности изоляции проводов и щупов мультиметра.
Еще раз проверяем правильность выбранного предела измерения, и только после этого производим измерение напряжения сети 220 Вольт
.
Как видите все очень просто. И здесь также не забываем, что при измерении переменного напряжения, величина которого неизвестна, определять его, начинаем только с максимального предела
, а именно с
750
Вольт.
Обязательно после завершения работы с мультиметром отключаем его, переводя переключатель в положение «OFF
», иначе батареек не напасетесь.
А чтобы окончательно разобраться в измерении напряжения мультиметром, посмотрите этот ролик.
Как измерить ток
,
сопротивление
, как пользоваться
прозвонкой
и
звуковым генератором
, читайте во второй части статьи как пользоваться мультиметром для начинающих. Удачи!
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Как измерить постоянное напряжение мультиметром Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов. Спрашивайте, я на связи!
Особенности проверки проводов, входящих в состав различных устройств
Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.
Автомобильная проводка
Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.
Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.
Важно! При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом.
Электрический ТЭН
Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.
Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.
Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя.
В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.
Другие бытовые приборы и детали
При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.
Дополнительная информация! Перед прозвонкой осветительного устройства в первую очередь убедитесь в исправности самой лампочки, переставив её в заведомо исправный прибор.
В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.
Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).
В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.
Основные функции цифрового мультиметра М-831 и назначения органов управления прибором
Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.
Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.
Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.
1- выключение мультиметра.
2 — режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.
В других моделях мультиметров может применяться обозначение ACV — AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение
3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.
В других моделях мультиметров может применяться обозначение DCA — (анг. Direct Current Amperage) — постоянный ток.
4 -режим измерения больших значений постоянного тока до 10 ампер.
5 — звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.
6 — проверка исправности диодов, показывает падение напряжения на p-n переходе диода.
7 — режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.
8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.
В других моделях мультиметров может применяться обозначение DCV — DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение.

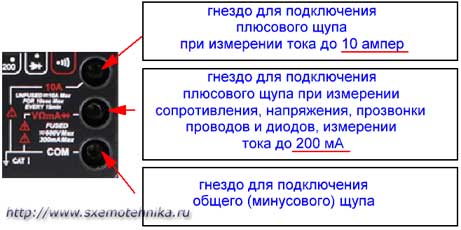

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.
Тут все просто:
— нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;
— среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А;
— верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.
Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!
Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру — 6F22.
Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.
