Практическое занятие.Условные обозначения на приборе, основные параметры вольтметров.


ГОСТ 2.729-68 ЕСКД. Обозначения условные графические в схемах. Приборы электроизмерительные

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.

Unified system for design documentation. Graphic identifications in schemes. Electromeasuring apparatus

Настоящий стандарт устанавливает условные графические обозначения электроизмерительных приборов на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.

(Введен дополнительно, Изм. № 1, 3).

Обозначения электроизмерительных приборов приведены в таблице.

1а. Датчик измеряемой неэлектрической величины

1. Прибор электроизмерительный

в) интегрирующий (например, счетчик электрической энергии)

1. При необходимости изображения нестандартизованных электроизмерительных приборов следует попользовать сочетания соответствующих основных обозначении, например, комбинированный прибор, показывающий и регистрирующий.

2. Для указания назначения электроизмерительного прибора в его обозначение вписывают условные графические обозначения, установленные в стандартах ЕСКД. а также буквенные обозначения единиц измерения или измеряемых величин, которые помещают внутри графического обозначения электроизмерительного прибора

Источник

Что такое сопротивление

Резисторы обладают сопротивление, а что такое сопротивление? Постараемся с этим разобраться.

Для ответа на этот вопрос поможет сантехническая аналогия. Под действием силы тяжести или под действием давления насоса, вода устремляется от точки большего давления в точку с меньшим давлением. Так и электрический ток под действием напряжения течет из точки большего потенциала в точку с меньшим потенциалом.

Что может помешать движению воды по трубам? Движению воды может помешать состояние труб, по которым она бежит. Трубы могут быть широкими и чистыми, а могут быть загажены и вообще представлять собой печальное зрелище. В каком случае скорость водного потока будет больше? Естественно, что вода будет течь быстрее если ее движению не будет оказываться никакого сопротивления.

В случае с чистым трубопроводом так и будет, воде будет оказываться наименьшее сопротивление и ее скорость будет практически неизменной. В загаженной трубе сопротивление на водный поток будет значительным, и соответственно скорость движения воды будет не очень.

Хорошо, теперь переносимся из нашей водопроводной модели в реальный мир электричества. Теперь становится понятно, что скорость воды в наших реалиях представляет собой силу тока, измеряемую в амперах. Сопротивление, которое оказывали трубы на воду, в реальной токоведущей системе будет сопротивление проводов, измеряемое в омах.

Как и трубы, провода могут оказывать сопротивление на ток. Сопротивление напрямую зависит от материала, из которого сделаны провода. Поэтому совсем не случайно провода часто изготавливают из меди, так как медь имеет небольшое сопротивление.

Резистор — это пассивный элемент электрической цепи, обладающий фиксированным или переменным значением электрического сопротивления.

Другие металлы могут оказывать очень большое сопротивление электрическому току. Так для примера, удельное сопротивление (Ом*мм²) нихрома составляет 1.1Ом*мм². Величину сопротивления нетрудно оценить, сравнив с медью, у которой удельное сопротивление 0,0175Ом*мм².

При пропускании тока через материал с высоким сопротивлением, мы можем убедиться, что ток в цепи будет меньше, достаточно провести несложные замеры.

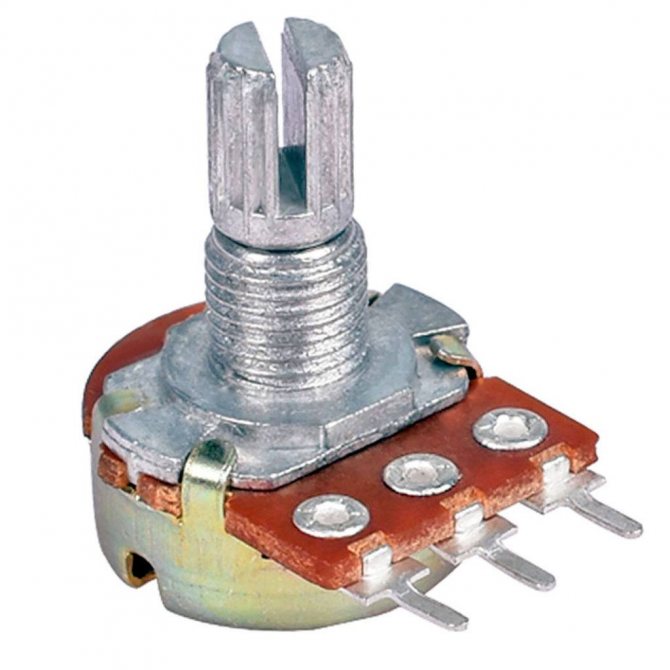

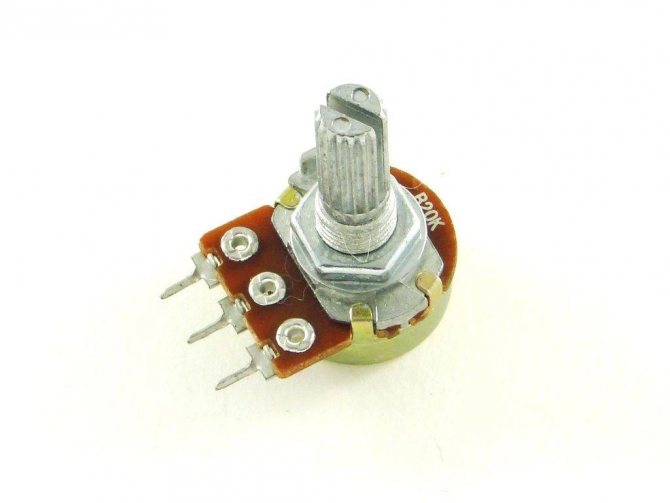

Переменное сопротивление – назначение

Переменные сопротивления главным образом применяются для регулировки громкости в различной бытовой и профессиональной радиоаппаратуре. Можно сказать, что они предназначены для плавного изменения напряжения или тока в различных электросхемах посредством изменения собственного сопротивления. Например, с их помощью можно плавно регулировать яркость свечения электрической лампочки.

Условное обозначение прибора вольтметра

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.

Unified system for design documentation. Graphic identifications in schemes. Electromeasuring apparatus

Настоящий стандарт устанавливает условные графические обозначения электроизмерительных приборов на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.

(Введен дополнительно, Изм. № 1, 3).

Обозначения электроизмерительных приборов приведены в таблице.

1а. Датчик измеряемой неэлектрической величины

1. Прибор электроизмерительный

в) интегрирующий (например, счетчик электрической энергии)

1. При необходимости изображения нестандартизованных электроизмерительных приборов следует попользовать сочетания соответствующих основных обозначении, например, комбинированный прибор, показывающий и регистрирующий.

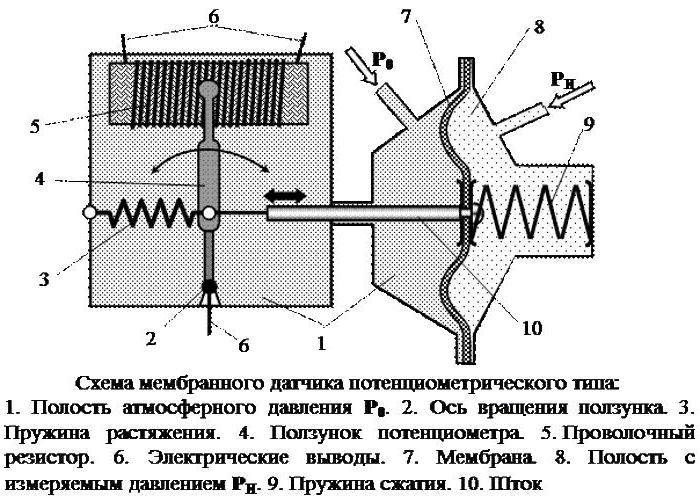

Применение потенциометров в датчиках давления

Параметры работы различных устройств удобно преобразовывать в электрические сигналы. Потенциометрический датчик давления жидкости или газа применяют в системах подачи топлива в машинах, газа в магистралях и т. п. Обычно это мембранные измерительные приборы.

Под действием перепада давления на обеих сторонах мембраны происходит ее перемещение. При этом также поворачивается ползун. Если давления Р и Ри равны между собой, движок переходит в исходное левое положение, при котором устанавливается начальное сопротивление прибора. Когда Ри уменьшается, мембрана перемещается вправо, а ползунок устанавливает щетку потенциометра в положение, соответствующее перепаду давления.

Чтобы снизить погрешность дискретного изменения сопротивления потенциометра, количество витков на нем делают не менее 100. Ее можно полностью устранить, если перемещать щетку вдоль оси калиброванной проволоки реохорда.

Приборы электроизмерительные. ГОСТ 2.729

Примеры обозначения электроизмерительных приборов. ГОСТ 2.729

НаименованиеОбозначение
1а.Датчик измеряемой неэлектрической величины
1.Прибор электроизмерительный а) показывающий
Прибор электроизмерительный б) регистрирующий
Прибор электроизмерительный в) интегрирующий (например, счетчик электрической энергии)
Примечания: 1. При необходимости изображения нестандартизованных электроизмерительных приборов следует попользовать сочетания соответствующих основных обозначений, например, комбинированный прибор, показывающий и регистрирующий.
Примечания: 2. Для указания назначения электроизмерительного прибора в его обозначение вписывают условные графические обозначения, установленные в стандартах ЕСКД. а также буквенные обозначения единиц измерения или измеряемых величин, которые помещают внутри графического обозначения электроизмерительного прибора a) амперметрA
б) вольтметрV
в) вольтметр двойной
г) вольтметр дифференциальный
д) вольтамперметрVA
е) ваттметрW
ж) ваттметр суммирующий
з) варметр (измеритель активной мощности)war
и) микроамперметр
к) миллиамперметр
л) милливольтметрmV
м) омметр
н) мегаомметр
о) частотомерHz
п) волномер
р) фазометр: измеряющий сдвиг фаз
р) фазометр: измеряющий коэффициент мощности
с) счетчик ампер-часовAh
т) счетчик ватт-часовWh
у) счетчик вольт-ампер-часов реактивныйwarh
ф) термометр, пирометр
х) индикатор полярности±
ц) тахометрn
ч) измеритель давленияPa
ш) измеритель уровня жидкости
щ) измеритель уровня сигналаdB
Примечания: 3. В обозначения электроизмерительных приборов допускается вписывать необходимые данные согласно действующим стандартам на электроизмерительные приборы. 4. Если необходимо указать характеристику отсчетного устройства прибора, то в его обозначение вписывают следующие квалифицирующие символы: а) прибор, подвижная часть которого может отклоняться в одну сторону от нулевой отметки: вправо
влево
б) прибор, подвижная часть которого может отклоняться в обе стороны от нулевой отметки
допускается применять обозначение
в) прибор вибрационной системы
г) прибор с цифровым отсчетом
д) прибор с непрерывной регистрацией (записывающий)
е) прибор с точечной регистрацией (записывающий)
ж) прибор печатающий с цифровой регистрацией
з) прибор с регистрацией перфорированием
2.Гальванометр
3.Синхроноскоп
4.Осциллоскоп
5.Осциллограф
6.Гальванометр осциллографический: а) тока или напряжения
Гальванометр осциллографический: б) мгновенной мощности
7.Счетчик импульсов
8.Электрометр
9.Болометр полупроводниковый
10.Датчик температуры
10a.Датчик давленияи
11.Термоэлектрический преобразователь: а) с бесконтактным нагревом
Термоэлектрический преобразователь: с контактным нагревом
13.Часы вторичные
Примечание. Для указания часов, минут и секунд используют следующее обозначение
14.Часы первичные
15.Часы с контактным устройством
16.Часы синхронные, например, на 50 Гц
17.Индикатор максимальной активной мощности, имеющий обратную связь с ваттметром
18.Дифференциальный вольтметр
19.Соленомер
20.Самопишущий комбинированный ваттметр и варметр
21.Счетчик времени
22.Счетчик ватт-часов, измеряющий энергию, передаваемую в одном направлении
23.Счетчик ватт-часов с регистрацией максимальной активной мощности
24.Отличительный символ функции счета числа событий
25.Счетчик электрических импульсов с ручной установкой на n (установка на нуль при n=0)
26.Счетчик электрических импульсов с установкой на нуль электрическим путем
27.Счетчик электрических импульсов с несколькими контактами; контакты замыкаются соответственно на каждой единице (100), десятке (101), сотне (102), тысяче (103) событий, зарегистрированных счетным устройством
28.Счетное устройство, управляемое кулачком и управляющее замыканием контакта через каждые п событий

В материале использованы изображения условных обозначений из Комплекта для черчения электрических схем GOST Eleсtro for Visio.

Комментарии

При оформлении схем электроснабжени я помещений приходится применять знаки для ряда приборов, функционал которых выходит за рамки наборов, приведенных в ГОСТ. Для некоторых традиционно сложившиеся обозначения имеют аналоги в ГОСТ. Например, счетчик электроэнергии имеет обозначение типа 4 строки в пункте 1а на этой странице, либо в пункте 22. Современные многофункционал ьные счетчики тоже ясно как обозначить по типу пункта 23, увеличивая число прямоугольников в УГО и дописывая функции.

А как правильно обозначать такие устройства, как ограничители мощности (например, ОМ-310), устройства управления электродвигател ями и т.п., которые имеют несколько типов сенсоров (к примеру, фиксируют напряжения трех фаз плюс измеряют три тока с помощью трех токовых трансформаторов плюс измеряют ток нулевой последовательно сти отдельным дифференциальны м токовым трансформатором плюс принимают несколько потенциальных команд плюс управляются по интерфейсу RS-485) ? Да и количество выполняемых функций и таких устройств велико — и отключение при превышении мощности, и при превышении токов по фазам или суммарного, и защитное отключение при выходе напряжений фаз за допуск или при нарушении векторной диаграммы фаз, и раздельное управление приоритетными и неприоритетными нагрузками, и индикация, причем не только основного параметра, но и еще двух-трех дюжин показателей сети и нагрузки? А в ГОСТ 2.710 нет даже отдаленно подходящего обозначения для такого конгломерата.

Неужели единственный выход — изображать просто пустой прямоугольник и нарекать его ничего конкретного не обозначающим «A» ? Или рисовать прямоугольник поболее и вписывать внутрь все необходимые сведения русским по белому (например, перечислить задействованные функции и указать требуемые уставки)?

Источник

Практическое занятие.Условные обозначения на приборе, основные параметры вольтметров.

Практическое занятие.

Условные обозначения на приборе, основные параметры вольтметров.

Итальянский учёный Алессандро Вольт, проведя ряд экспериментов с электричеством, приходит к выводу, что получить электрический ток можно используя соединение металлов с жидкостью. Поместив медные пластины, покрытые цинком, в кислоту, он в 1800 году создаёт первый электрохимический источник энергии, названный позже «вольтов столб».

Он также устанавливает, что при соединении двух разных металлов возникает сила, которая затрачивается на работу по перемещению электрического заряда из одной точки в другую. При этом перемещённый заряд изменяет свой потенциал (величину энергии), которым он обладает. Разность между начальным потенциалом и конечным получает название «напряжение».

Для измерения количества электричества Вольт использует металлический стержень, вставленный в каучуковую пробку и помещённый в бутылку. На нижний конец, находящийся в бутылке, он надевает соломинки, а на другой — шар. Учёный наблюдает, что при контакте шара с наэлектризованным веществом соломинки отталкиваются. Это позволяет ему судить о степени заряженности материала.

Существование напряжения Вольт доказал проведя следующий опыт. На электроскоп (прибор регистрирующий заряд) был надет медный и цинковый диск. Между ними проложен тонкий слой диэлектрика. На короткое время физик замыкал металлы между собой проволокой. Лепестки на электроскопе немного раздвигались. Далее диски раздвигались на большее расстояние, при этом лепестки регистратора расходились ещё больше.

Фактически это был первый эксперимент, позволяющий измерить, хотя и в грубой форме, напряжение. В 1830 году английский учёный Майкл Фарадей открывает явление электромагнитной индукции, на котором впоследствии создаётся ряд электроизмерительных приборов.

В 1881 году французский физик Арсен Д’Арсонваль создаёт устройство, состоящее из катушки и стрелки, помещённых в постоянное магнитное поле. На катушку подавался электрический ток, в результате чего стрелка отклонялась от начального положения. В этом же году был проведён Международный электротехнический конгресс, на котором были приняты обозначения электрических величин. Прибор, предназначенный для измерения разности потенциалов, был назван вольтметром, а напряжение стало измеряться в вольтах.

СУТЬ ПРИБОРА

Вольтметр

— это устройство, относящееся к классу электроизмерительных приборов, предназначенное для измерения электродвижущей силы (ЭДС) на участке электрической линии. Другими словами, вольтметр показывает разность потенциалов (напряжение) между двумя точками электрической цепи. Подключается он всегда параллельно к источнику тока или нагрузке.

При измерении устройство не должно никоим образом воздействовать на параметры электрической цепи, поэтому идеальным считается прибор, имеющий бесконечно большое внутреннее сопротивление. От этого параметра в первую очередь и зависит точность замеров. В зависимости от формы измеряемого сигнала, вольтметры разделяются на устройства, измеряющие постоянный или переменный т

Перейдем к классам испытательного напряжения: это напряжение, которое может выдержать изоляция данного прибора. Если измеряется в кВ – киловольтах, т.е. тысячах вольт, то значение указывается внутри звездочки.

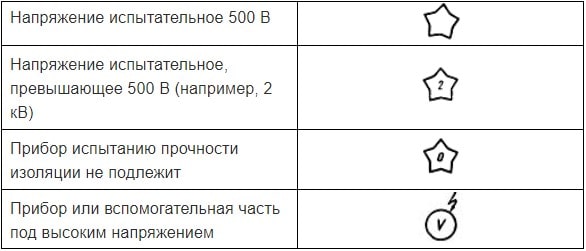

Рис. Условные обозначения классов испытательного напряжения

Надо обращать внимание на приведенные ниже символы, когда дело касается рода тока или напряжения: постоянные они или переменные. Например, магнитоэлектрическим

прибором измеряют постоянные величины. Если этими приборами измерять переменный ток, стрелка начнет дрожать около нулевого показания шкалы.
Электромагнитными
приборами могут измеряться как постоянные, так и переменные величины.
Ферродинамические
приборы менее точны, но зато просты и могут использоваться в щитах, расположенных в местах с повышенной тряской и вибрациями.
Индукционные
приборы применялись во времена СССР как счетчики электрической энергии.
Электростатические
приборы имеют высочайшие классы точности (0.005) и выпускаются на напряжения в милливольты и киловольты.

Основные типы вольтметров и их краткая техническая характеристика.

По принципу измерения вольтметры бывают:

· Диодно-компенсационные. Принцип их действия основан на сравнении измеряемого сигнала с эталонным, выдаваемым регулируемым источником. Основным элементом конструкции является вакуумный диод. Они используются только для измерения гармоничного (переменного) сигнала, но в широком диапазоне частот. Точность замеров довольно высокая.

· Импульсные. Измеряют значение амплитуды сигнала периодических и одиночных импульсов с большой скважностью. Структурная схема устройства состоит из преобразователя уровня импульса, усилителя и отсчётного устройства.

· Фазочувствительные. Характерным признаком такого устройства является наличие двух индикаторов, служащих для регистрации действительной и мнимой составляющих комплексного сигнала. Их используют для исследований амплитудно-фазовых характеристик.

· Селективные. По своей схемотехнике похожи на супергетеродинные радиоприёмники. Способны выделять гармоники сигнала и измерять их среднеквадратичную величину амплитуды.

· Универсальные. Многофункциональные приборы, умеющие измерять любой тип сигнала.

Все приведенные приборы применяются в лабораториях и на производствах для наладки работы той или иной техники. В быту же и радиолюбительстве чаще используются вольтметры, умеющие измерять среднеквадратичное напряжение переменного и постоянного тока. Поэтому все типы устройств, принято разделять на два вида: аналоговые и цифровые.

ОБОЗНАЧЕНИЕ И ХАРАКТЕРИСТИКИ

Согласно единой системе конструкторской документации, на принципиальных и электрических схемах вольтметр принято обозначать в виде окружности, в середину которой вписывается латинская буква V. На рисунках и чертежах прибор подписывается русской буквой «В» или английской аббревиатурой PV.

Кроме того, первая цифра, стоящая в названии прибора после буквы «В», выпускаемого в странах бывшего СССР, обозначает тип устройства. Например, «B2» — постоянного тока, «B3» — переменного, «B4» — импульсного, «B7» — универсального.

Для оценки возможностей прибора принято использовать следующие технические характеристики:

Внутренний импеданс источника. Характеризуется сопротивлением, измеренным на выходе прибора. Чем больше это значение, тем прибор считается более качественным.

· Диапазон измерений. Это область, ограниченная наименьшим и наибольшим значением, которое может измерить прибор. Большинство тестеров являются универсальными, измеряющими напряжение в диапазоне от десятков милливольт до киловольта. Однако в исследовательских центрах используются приборы, позволяющие определять мили или даже микровольты.

· Точность показаний. Этим параметром обозначается погрешность между реальными значениями напряжения и измеренными. В зависимости от значений измеряемой амплитуды сигнала, эта погрешность изменяется, поэтому характеризуется она классом точности. Например, для прибора, работающего в диапазоне измерения от 0 до 60 вольт, класс точности, равный единице, будет обозначать, что погрешность прибора не может превышать 0,6 В, но на малых значениях такой допуск недопустим. Поэтому диапазон измерений и разбивается на небольшие участки.

· Диапазон частот. Определяется чувствительностью электронных компонентов регистрировать сигнал той или иной частоты.

· Рабочая температура окружающей среды. Обозначает условия, при которых погрешность измерения будет соответствовать заявленному классу точности.

ВИДЫ ВОЛЬТМЕТРОВ

Кроме технических параметров, определяющих назначение прибора, в описаниях вольтметра часто указываются его физические размеры. Связано это с тем, что все устройства по виду конструкции разделяют на три типа:

1. Переносные.

2. Стационарные.

3. Панельные (щитовые).

Первые обычно относятся к полупрофессиональным и любительским измерительным устройствам. Выглядят они в виде прямоугольных коробочек, сделанных из жёсткого пластика или карболита. Все они работают от мобильных источников питания, аккумуляторов или батареек. Для удобства определения амплитудного значения сигнала в наборе с вольтметрами идёт съёмная пара щупов.

Вторые запитываются от сети переменного напряжения, через встроенный в них блок питания. Чаще всего это узкоспециализированные тестеры, обладающие высокой точностью измерений. Используют их в профессиональной сфере деятельности для контроля напряжения в важных точках электрической цепи.

Третий же тип предназначен для использования в специально оборудованных шкафах для постоянного контроля величины напряжения. Обычно применяются в комплексе с защитными приборами. Такого вида вольтметром измеряют переменное однофазное или трёхфазное напряжение.

АНАЛОГОВОЕ УСТРОЙСТВО

Отличительной чертой аналогового устройства является присутствие стрелочного индикатора. В основе принципа работы вольтметра такого типа лежит использование измерительной головки. Конструктивно она выполняется в виде алюминиевого контура, помещённого в магнитное поле. Стрелка прибора и оси приклеивается к рамке, на которую намотана проволока.

Через пружины или растяжки, удерживающие стрелку в начальном положении, на конструкцию подаётся ток. В зависимости от величины его силы, магнитное поле воздействует на рамку с разной интенсивностью. В итоге возникает крутящий момент, выводящий стрелку из нулевого состояния.

Для устойчивого положения стрелки используются демпферы. Под указателем располагается шкала, отградуированная по эталонным приборам. Поэтому каждое положение стрелки соответствует своему значению напряжения. Как только измерения заканчиваются, ток перестаёт поступать на измерительную головку и указатель под действием растяжек возвращается на своё первоначальное положение.

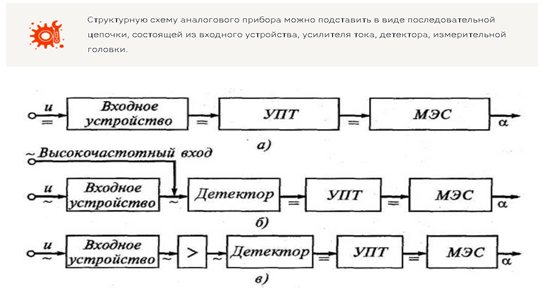

Структурную схему аналогового прибора можно подставить в виде последовательной цепочки, состоящей из входного устройства, усилителя тока, детектора, измерительной головки.

Технические возможности вольтметра во многом определяются чувствительностью головки. К достоинствам аналогового прибора относят инерционность и невосприимчивость к помехам. Он идеально подходит для отображения динамики сигнала. Такой измеритель мгновенно показывает изменение вольтажа. Например, при вычислении напряжения с пульсациями, тестер, интегрируя их, показывает среднее значение. Расширить диапазон измерения можно применив добавочные сопротивления или шунты. Но при своих достоинствах стрелочные вольтметры характеризуются большой погрешностью и сложность в интерпретации результатов измерения.

Вывод:

Практическое занятие №4.

Устройство вольтметров.

Цель работы: познакомиться с методами
измерения напряжения вольтметром.
Порядок выполнения работы:

Электронные аналоговые вольтметры являются первым приме­ром электронных измерительных приборов, рассматриваемых в курсе. Среди них встречаются как вольтметры прямого преобразо­вания, так и вольтметры сравнения. Рассмотрим принцип работы, структурные схемы и основные функциональные узлы аналоговых вольтметров прямого преобразования и сравнения.

АНАЛОГОВЫЕ ВОЛЬТМЕТРЫ ПРЯМОГО ПРЕОБРАЗОВАНИЯ

Как видно из рис.1, в самом общем случае включает входное уст­ройство (ВУ), на вход которого подается измеряемое напряжение Ux, ИП и магнитоэлектрический прибор, применяемый в качестве ИУ.

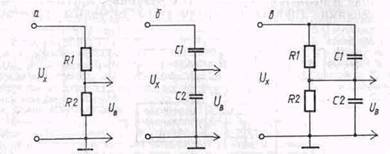

Входное устройство представляет в простейшем случае дели­тель измеряемого напряжения — аттенюатор, с помощью которого расширяются пределы измерения вольтметра. Помимо точного де­ления Ux, ВУ не должно снижать входной импеданс вольтметра, влияющий, как уже неоднократно подчеркивалось, на методическую погрешность измерения Ux- Таким образом, использование ВУ в виде аттенюатора является, в дополнение к добавочным

Р и с.1. Обобщенная структурная схе­ма аналогового вольтметра прямо-го пре­образования.

сопротивлениям и измерительным трансформаторам напряжения, еще од­ним способом расширения пределов измерения вольтметров. Имен­но этот способ применяется в электронных вольтметрах и других радиоизмерительных приборах.

В качестве ИП в вольтметрах постоянного тока (В2) применя­ется усилитель постоянного тока (УПТ), а в вольтметрах перемен­ного и импульсного тока (ВЗ и В4) —детектор в сочетании с УПТ или усилителем переменного тока. Более сложную структуру имеют преобразователи в вольтметрах остальных видов. В частности, преобразователи селективных вольтметров (В6) должны обеспе­чить, помимо детектирования и усиления сигнала, селекцию его по частоте, а преобразователи фазочувствительных вольтметров (В5) — возможность измерения не только амплитудных, но и фа­зовых параметров исследуемого сигнала.

Структурная схема аналогового вольтметра постоянного тока соответствует обобщенной схеме рис. 1. Основным функциональ­ным узлом таких вольтметров является УПТ. Современные вольт­метры постоянного тока разрабатываются в основном как цифро­вые приборы.

Вольтметры переменного и импульсного тока в зависимости от назначения могут проектироваться по одной из двух структур­ных схем (рис.2), различающихся типом ИП. В вольтметрах первой модификации (рис. 2, а) измеряемое напряжение Ux^ преобразуется в постоянное напряжение Ux=, которое затем изме­ряется вольтметром постоянного тока. Наоборот, в вольтметрах второй модификации (рис. 3.14, б) измеряемое напряжение сначала усиливается с помощью усилителя переменного тока, а затем де­тектируется и измеряется. При необходимости между детектором и ИУ может быть дополнительно включен УПТ.

Сравнивая структурные схемы рис.2, можно еще до рас­смотрения схемных решений их функциональных узлов сделать определенные выводы в отношении свойств вольтметров обеих мо­дификаций. В частности, вольтметры первой модификации в отно­шении диапазона частот измеряемых напряжений не имеют таких ограничений, как вольтметры второй модификации, где этот параметр зависит от полосы пропускания усилителя переменного тока. Зато вольтметры второй модификации имеют высокую чувствитель­ность. Из курса «Усилительные устройства» известно, что с по­мощью усилителя переменного тока можно получить значительно больший коэффициент усиления, чем с помощью УПТ, т. е. про­ектировать микровольтметры, у которых нижний предел Ux^. огра­ничивается собственными шумами усилителя. За счет изменения

Рис.2. Структурные схемы аналоговых вольтмет­ров переменного и импульсного тока:

а—с детектором на входе; б — с усилителем переменного то­ка на входе.

коэффициента деления ВУ и коэффициента усиления усилителей диапазон измеряемых напряжений может быть большим у вольтмет­ров обеих модификаций.

Тип детектора в структурных схемах рис. 2 определяет при­над-лежность вольтметров обеих модификаций к вольтметрам амплитудного, среднеквадратического или средневыпрямленного на­пряжения. При этом вольтметры импульсного тока (В4) проекти­руются только как вольтметры первой модификации, чтобы избе­жать искажений формы импульсов в усилителе переменного тока. При измерении напряжения одиночных и редко повторяющихся им­пульсов применяются либо диодно-емкостные расши-рители им­пульсов в сочетании с детекторами, либо амплитудно-временное преобразование импульсов, характерное для цифровых вольтметров.

Рассмотрим теперь типовую структурную схему селективных вольтметров, которые используются при измерении малых гармо­нических напряжений в условиях действия помех, при исследова­нии спектров периодических сигналов и в целом ряде других слу­чаев. Как видно из рис. 3, вольтметр представляет собой по существу супергетеродинный приемник, принцип работы которого поясняется в курсе «Радиотехнические цепи и сигналы».

Частотная селекция входного сигнала осуществляется с помо­щью перестраиваемого гетеродина, смесителя (См) и узкополосного усилителя промежуточной частоты (УПЧ), который обеспечи­вает высокую чувствительность и требуемую избирательность. Если избирательность недостаточна, может быть применено двукратное, а иногда и трехкратное преобразование частоты. Кроме того, в се­лективных вольтметрах обязательно наличие системы автоматиче­ской подстройки частоты и калибратора. Калибратор — образцовый источник (генератор) переменного напряжения определенного уровня, позволяющий исключить систематические, погрешности из-за изменения напряжения гетеродина при его перестройке, измене­ния коэффициентов передачи узлов вольтметра, влияния внешних факторов и т. д. Калибровка вольтметра производится перед изме­рением при установке переключателя П из положения 1 в положе­ние 2.

Рис. 3. Структурная схема селективного вольтметра.

В заключение отметим, что в одном приборе нетрудно совмес­тить функции измерения постоянных и переменных напряжений, а с помощью дополнительных функциональных узлов и соответст­вующих коммутаций (по аналогии с выпрямительными приборами) образовать комбинированные приборы, получившие название уни­версальных вольтметров (В7). Современные типы таких вольтмет­ров, как правило, проектируются в виде цифровых приборов, что позволяет дополнительно расширить их функциональные возмож­ности и повысить точность. В связи с этим особенности построения структурных схем универсальных вольтметров будут рассмотрены в работах коллег.

АНАЛОГОВЫЕ ВОЛЬТМЕТРЫ СРАВНЕНИЯ

Рис. 4. Схема измерительного по­тенциометра.

Электронные аналоговые вольтметры сравнения в большин­стве своем реализуют наиболее распространенную модификацию метода сравнения — нулевой метод. Поэтому чаще они называются компенсационными вольтметрами. По сравнению с вольтметрами прямого преобразования это бо­лее сложные, но и, как подчерки­валось ранее более точные при­боры. В момент ком­пенсации DХ=0 и прибор не по­требляет мощности от источни­ка X. Применительно к компенса­ционным вольтметрам это озна­чает возможность измерения не только напряжения, но и ЭДС ма­ломощных источников. В практи­ке электрорадиоизмерений подоб­ные измерения выполняются как с помощью электронных компен­сационных вольтметров, так и электромеханических. Для пояснения применения нулевого метода при измерении ЭДС и напряжения рассмотрим вначале классиче­скую схему электромеханического компенсатора постоянного тока, представленную на рис. 4.

Одним из основных функциональных узлов любого компенсатора является высокоточный переменный резистор R, по шкале которого отсчитывают измеря­емое значение ЭДС (Ех) или напряжения (Ux). Поэтому компенсаторы принято называть по ГОСТ 9245—79 измерительными потенциометрами. В качестве об­разцовой меры ЭДС применяется нормальный элемент (НЭ) — электрохимиче­ский источник, ЭДС (Еа) которого известна с очень высокой степенью точности. Однако емкость НЭ невелика, и длительное сравнение в процессе измерений Ex(Ux) с Ен невозможно. Поэтому схема потенциометра дополняется вспомога­тельным источником ЭДС (Еo) большой емкости. Для сравнения с Ex(Ux) ис­пользуется падение напряжения на образцовом резисторе Rн., создаваемое током от источника Eо—рабочим током (Iр), который предварительно устанавлива­ется. Таким образом, процесс измерения Ex{Ux) должен состоять из двух этапов.

На первом этапе устанавливается требуемое значение Iр. Для этого пере­ключатель устанавливается в положение 1 и с помощью потенциометра Rp до­биваются нулевого показания индикатора И (как правило, магнитоэлектрический гальванометр). Как видно из рис. 4, этому соответствует IpRн=Eн, т. е. ра­бочий ток Iр, который далее должен оставаться постоянным, будет воспроизво­дить в процессе измерений значение Ен.

На втором этапе измеряют значение Ex(Ux). Для этого переключатель пере­водится в положение 2, и изменением сопротивления потенциометра R вновь до­биваются нулевого показания И. При Iр = const этому соответствует Ex (Ux) = IpR, т. е. искомое значение Ex(U^}^.R и может быть отсчитано по шкале R.

Таким образом, метрологические характеристики измерительных потенцио­метров постоянного тока определяются параметрами НЭ, образцовых резисто­ров, индикатора и источника Еу. В качестве НЭ применяются насыщенные и не­насыщенные обратимые гальванические элементы, положительный электрод которых образуется ртутью, а отрицательный — амальгамой кадмия. Классы точности НЭ регламентируются ГОСТ 1954—82 в пределах 0,0002…0,02 и опре­деляют класс точности потенциометра в целом. Потенциометр R выполняется по специальной схеме, обеспечивающей постоянство /р при изменении R и необхо­димое число знаков (декад) при отсчете Ex(Ux). Этим требованиям удовлет­воряют схемы с замещающими и шунтирующими декадами.

Измерительные потенциометры могут использоваться и для измерения пере­менных напряжений. Однако компенсирующее напряжение необходимо в этом случае регулировать не только по модулю, но и по фазе. Поэтому такие потен­циометры имеют более сложную схему, чем потенциометры постоянного тока, а по точности значительно уступают им из-за отсутствия на переменном токе образцовой меры, аналогичной по своим характеристикам НЭ. В практике электрорадиоизмерений они полностью вытеснены электронными компенсационными вольтметрами.

В компенсационных вольтметрах измеряемое напряжение (по­стоянное, переменное, импульсное) сравнивается с постоянным компенсирующим напряжением, которое в свою очередь точно измеряется вольтметром постоянного тока и является мерой Ux. Типовая структурная схема такого вольтметра приведена на рис. 5.

Как видно из рис. 5, основу вольтметра составляет компен­сационный ИП, состоящий из измерительного диода V с нагрузкой R, регулируемого источника постоянного компенсирующего напря­жения -Ек, усилителя и индикатора с двумя устойчивыми состояниями. При отсутствии Ux индикатор, реализуемый с помощью

функциональных узлов находится в первом устойчивом состоянии, а при некотором пороговом значении переходит во второе состояние. Процесс измерения Ux как раз и сводится к постепенному увеличению Ек до тех пор, пока индика­тор не перейдет во второе устойчивое состояние. Значение Ек, со­ответствующее моменту перехода, измеряется вольтметром посто­янного тока и является мерой Ux.

Рис. 5. Структурная схема компенсационного вольт­метра.

В сочетании с другими схемны­ми решениями (применение индикатора с малым пороговым напряжением, лампового измерительного диода со стабильной ха­рактеристикой и др.) оказывается возможным проектировать вы­сокоточные компенсационные вольтметры.

Недостаток рассмотренной схемы — необходимость установки Ей вручную. Поэтому в большинстве вольтметров схему ИП услож­няют, обеспечивая автоматическую компенсацию Ux и Ек. Авто­компенсационные вольтметры являются прямопоказывающими приборами и более удобны в эксплуатации.

ОСНОВНЫЕ УЗЛЫ АНАЛОГОВЫХ ВОЛЬТМЕТРОВ

Рассмотрим схемные решения основных функциональных узлов, определяю­щих метрологические характеристики аналоговых вольтметров. Большинство этих узлов применяются и в других видах электронных измерительных приборов.

Входное устройство

Как уже указывалось выше, ВУ предназначено для расширения пределов измерения вольтметра. В простейшем случае оно представляет собой аттенюа­тор, выполненный по резистивной (рис. 6, а), емкостной (рис. 6, б) или ком­бинированной (рис. 3.18, в) схемам.

Наиболее простой и универсальной (для Uх= и Ux~) является схема, пред­ставленная на рис. 6, а, но на высоких частотах существенное влияние начи­нают оказывать паразитные емкости. Поэтому на высоких частотах переходят либо к емкостной схеме, либо к комбинированной, которая при R1C1 = R2C2 ока­зываетсячастотно-компенсированной (коэффициент деления k = R2/(R1 + Р2), как и для схемы, изображенной на рис. 6, а).

Выполнение остальных требований и прежде всего обеспечение высокого входного сопротивления и минимальной входной емкости вольтметра приводит в ряде случаев к усложнению структуры ВУ. Наиболее универсальным и часто применяемым в современных вольтметрах переменного тока является ВУ, струк­турная схема которого представлена на рис. 7.

Принципиальной особенностью данной схемы является изменение Uв с помощью низкоомного резистивного аттенюатора с постоянным входным и выходным импедансом. Это повышает точность измерения Ux~, но требует введения в структу­ру ВУ преобразователя импеданса (ПИ), обеспечивающего трансформацию высо­кого входного сопротивления вольтметра в малое входное сопротивление атте­нюатора. В качестве ПИ наиболее часто используют повторитель напряжения на полевом транзисторе с глубокой отрицательной обратной связью. С помощью входного делителя

Рис. 6. Схемы аттенюаторов вольтметров:

а—на резисторах; б — на конденсаторах; в — комбинированная.

Рис. 7. Структурная схема уни­версального входного устройства.

напряжения (ВДН) предусматривается дополнительная воз­можность расширения пределов измерения вольтметра. ВДН представляет собой фиксированный делитель резистивно-емкостного типа (см. рис. 6, в)

На высоких частотах входное сопротивление вольтметра уменьшается, а входная емкость и индуктивности проводников образуют последовательный ко­лебательный контур, который на резонансной частоте имеет практически нулевое сопротивление. Для нейтрализации этих эффектов ПИ конструктивно выполня­ется как выносной пробник с ВДН в виде насадки.

Вывод:

Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
