Как проверить реле поворотов на работоспособность мультиметром


Тестируем внутренние элементы

Всегда помните, что перед проверкой, реле нужно отключать от источника питания! Даже отключенные от сети конденсаторы, хранят в себе накопленный электрический заряд.

Возьмите мультиметр и определите сопротивление:

если нормально замкнутый контакт и полюс — сопротивление будет равно нулю;

если полюс и нормально разомкнутый контакт — сопротивление больше 0.

Чтобы проверить реле акустическим способом, необходимо к контактам 85 и 86 присоединить два проводника. Другие концы проводников подключить к аккумуляторной батарее. Рабочее реле услышите сразу – при контакте проводника и батареи, появятся щелчки.

Щелчки есть, но работают ли подвижный и неподвижный контакты? Выясняем:

  1. Возьмите мультиметр и присоедините его щупы к контактам. Если все в норме, то услышите свист.
  2. Если нет мультиметра, тогда можно использовать контрольную лампочку. В этом случае понадобится дополнительный проводник. Соединить его с контактом «+» и посадить на катушку. Второй проводник подключить к другому контакту. Лампочку подключаем к «–». При включении реле, лампочка должна загореться.

Причиной неработающего электрооборудования в автомобиле (например, бензонасос, подогрев сидений, обогрев стекол, электростеклоподъемники и т.д.) может быть неисправное реле. Рассмотрим простой способ, как проверить автомобильное реле на работоспособность своими руками.

Схема включения 4-х и 5-ти контактного реле:

Конструкция и принцип работы коммутационного прибора

Электрическое реле – это деталь, которая используется в качестве коммутатора благодаря управляющим сигналам, которые поступают к нему по электрической цепи. Линия, которая подведена к устройству, получила название управляемая; линия, по которой уже поступает на него команда – управляющей.

Применяется в бытовых условиях и всех отраслях промышленности с целью автоматизировать различные операции. Если бытовой или электротехнический прибор вышел из строя, требуется в первую очередь проводить проверку работоспособности переключающего элемента. Но предварительно рекомендуется ознакомиться с разновидностями и принципом работы реле.

Принцип работы

Деталь представляет собой электромагнит, который включает в себя катушку индуктивности, якорь и контактную группу. Каждая составляющая монтируется на основание и заключается в защитный корпус.
Якорь расположен сверху сердечника магнитной системы; в начальном положении она удерживается благодаря пружине, которая имеет форму Г-образной подвижной пластины.

Нижняя часть основания оснащается контактной группой, напротив монтируется такое же количество контактных оснований. Контакты пластичны, поскольку их требуется выводить наружу за пределы защитного корпуса для образования вывода устройства.

Принцип работы реле основывается на его способностях воздействовать своим электромагнитный полем на проводящие предметы. Как только начинается подача напряжения на выводы обмотки, через реле начинает протекать ток. Когда его значение достигает ранее программируемой величины, в обмотке формируется две силы, которые прижимают якорь к поверхности катушки.

С учетом конструктивных особенностей начальное положение может быть не только замкнутым, но и разомкнутым. Во втором случае при подаче напряжения произойдет размыкание линии. Контакты устройства вернутся в свое первоначальное состояние, как только сигнал необходимой величины будет снят с выводов реле.

Электронный переключатель – принцип действия

Для любых практических применений твердотельные реле следует рассматривать, прежде всего, как электронный переключатель. Соответственно, как любой иной коммутационный прибор, ТЭР применяется в схемах, где требуется управлять включением и последующим отключением питания от электрической нагрузки.

Поэтому нередко этот вид сетевых электрических коммутаторов связан с более распространёнными механическими устройствами:

  • кнопочные выключатели,
  • тумблеры,
  • электромеханические реле (ЭМР) и т.п.

Отмеченные виды коммутаторов наделены механическими контактами, замыкающимися / размыкающимися физически, — вручную или посредством подачи напряжения на катушку электромагнита. Работоспособность таких устройств легко проверить на испытательном стенде обычным цифровым (или стрелочным) мультиметром.

По факту тестирования в выключенном состоянии импеданс между нормально разомкнутыми клеммами будет высоким (разомкнутая коммуникационная цепь). С другой стороны, в состоянии замкнутой коммуникационной цепи, когда прибор включен, импеданс будет низким (фактически короткое замыкание).

Отличительной чертой твердотельных реле от механических / электромеханических реле, однако, является то, что выход прибора не содержит подвижных механических частей, в принципе. Механику под переключение тока нагрузки заменяют два тиристора, включенных обратно параллельно.

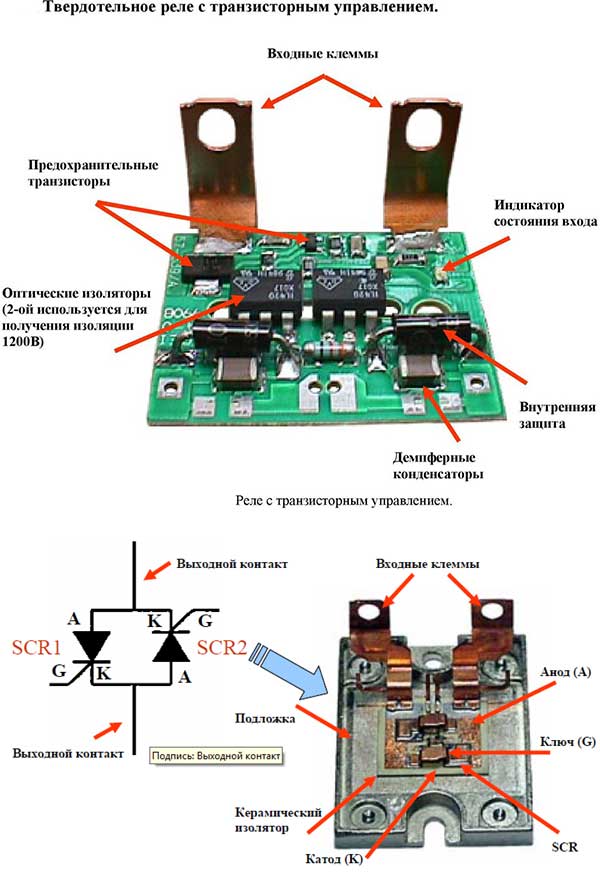

Когда входной сигнал подается на ТЭР, относительно небольшой ток (около 150 мА) течёт через оптический изолятор (схема запуска в некоторых конструкциях) с последующим переходом на затвор тиристора с прямым смещением. Ток управления включает тиристор, открывая канал току нагрузки в течение половины цикла переменного тока.

Когда полярность сети переменного тока меняется, первый тиристор отключается, тогда как второй тиристор проводит ток нагрузки в течение следующей половины цикла переменного тока. Эта операция постоянно повторяется до момента, пока входной сигнал не снят с клемм твердотельного реле.

Преимущественные стороны твердотельных реле

Отсутствие движущихся частей внутри конструкции твердотельного электронного реле — вот явная выгода и преимущество, по сравнению с электромеханическими приборами. Отсутствие движущихся механических частей исключает такое понятие как «дребезг контактов» (искрения контактов) каждый раз, когда через реле подаётся ток в нагрузку.

Следовательно, срок службы типичного твердотельного электронного реле увеличивается на 50 — 500 операций, по сравнению с эквивалентом ЭМИ, в зависимости от условий применения и температурных градиентов. Кроме того, отсутствием движущихся частей гарантируется отсутствие акустического шума в моменты переключений.

Эта особенность делает твердотельные электронные реле привлекательными для инженерии, направленной на разработку панелей или оборудования под использование в жилых или коммерческих структурах. Однако отсутствие движущихся частей изменяет подход к тестированию – проверке приборов. Очевидно – проверить твердотельное реле мультиметром так же, как электромеханическое не получится.

Виды и характеристики

В зависимости от используемой элементной базы реле-регуляторы делятся на следующие виды:

  • Микроконтроллерные или микропроцессорные. Их особенность заключается в заложении во встроенную микросхему рабочего алгоритма. Используются в дорогостоящих автомобилях, например, BMW или Audi.
  • Релейные основываются на переключении контактов реле для отсечки и стабилизации показателей электрической сети.
  • Интегральные реле нашли широкое применение в автомобилестроении. Принцип работы основывается на твердотельных переключательных деталях или интегральных полупроводниковых.
  • Гибридные транзисторно-релейные устройства и просто транзисторные базируются на полупроводниковых элементах. Активно использовались в промышленности до начала 90-х годов.

Защита от коротких замыканий

В случае повреждения изоляции в цели и по другим причинам может возникнуть КЗ. Чтобы избежать повреждения ТТР используются специальные предохранители. Они разработаны для применения в комплексе с твердотельными изделиями.

Их легко распознать по следующим спецификациям:

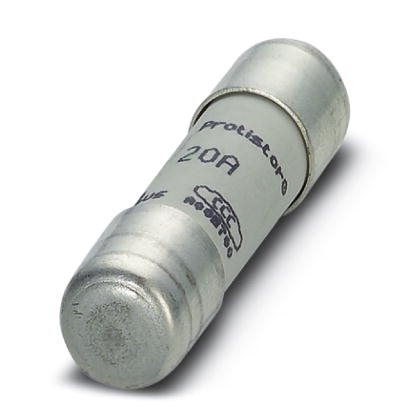

  • gR — вставки плавки, работающие в широком диапазоне I. Они используются для защиты полупроводников. На сегодня это одни из наиболее быстродействующих приборов.

  • gS — как и прошлые предохранители, могут работать во всех диапазонах I. Применяются в случае высокой нагрузки, а также для защиты полупроводников.
  • aR — вставки плавки, не имеющие ограничений по I работы. Они устанавливаются для защиты полупроводников от КЗ. Недостатком таких изделий является высокая цена. Вот почему многие отдают предпочтение более доступным автоматам B-класса.

Признаки неисправности

Перед тем как проверить реле мультиметром, следует ознакомиться с основными признаками того, что деталь вышла из строя.

  • Встречаются случаи, когда в результате выведения из строя регулятора напряжения закипает аккумуляторная батарея.
  • На приборной панели при включении зажигания не светится контрольная лампочка (однако это может быть симптомом и других видов неисправностей, например, отпал или перегорел контакт).
  • Динамические характерные особенности бытового прибора или автомобиля снижаются, особенно это ощущается, когда двигатель набирает высокие обороты.
  • После запуска индикатор аккумуляторной батареи не гаснет на приборной панели, что свидетельствует о неисправностях АКБ.
  • Индикаторы на приборной панели попросту отключаются, если обороты двигателя при работе превышают 2000 об/мин.
  • Яркость фар зависит от количества оборотов двигателя. Убедиться в этом достаточно просто – необходимо в темное время стать напротив стены и включить фары. Яркость свечения будет изменяться в зависимости от того, как сильно жать на газ.
  • Регулярно разряжается АКБ.

Эти признаки могут свидетельствовать и о других неисправностях, но прежде всего рекомендуется проверить именно реле-регулятор.

Как проверить проводку

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Используем мультиметр

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:

  • Установить мультиметр в режим вольтметра.
  • Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
  • Второй щуп подсоединить к подающему проводу цепи.

Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.

Ищем короткое замыкание

После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.

Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2-х компонентов:

  • Потребителя – электрооборудования, устройств, предохранителей, блоков.
  • Проводки – обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.

Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.

Проверяем качество заземления

В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.

Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:

  1. Отключение АКБ.
  2. Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
  3. Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.

Читать также: Зажимы для проводки в квартире

Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.

Проверяем целостность цепи

Соединение проводов в электрической цепи автомобилей – одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.

Причины отказа реле-регулятора

Чтобы в будущем свести к минимуму вероятность повторных поломок, следует ознакомиться с основными причинами выхода из строя устройства.

  • Короткое замыкание на любом из участков электрической цепи, включая межвитковое замыкание обмотки возбуждения.
  • Регулятор также может выйти из строя в случае пробоя диодов или поломки выпрямительного моста.
  • Неправильное подсоединение или переплюсовка к выводам АКБ.
  • Проникновение влаги или большого количества пыли в генератор и/или непосредственно регулятор (такие случаи распространены во время обильных осадков или мойки машины).
  • Механическое повреждение рабочего узла.
  • Естественный износ, завершение эксплуатационного срока.
  • Изначально сомнительное качество приобретаемого товара.

Подготовка к проверке реле на работоспособность

Проверка реле не отнимет много времени, если правильно выполнить все подготовительные работы.
Прежде чем приступать к диагностике устройства, требуется определить назначение выводов проверяемой детали. Для этого используют прилагаемую документацию к прибору, там содержатся все схемы и особенности работы, характеристики устройства.

Распространены случаи, когда схема работы изображена на самом корпусе реле. Точками изображаются контакты, они соединены катушкой индуктивности, переключающие элементы прямыми линиями с пунктиром. Выводы для подачи питания схематически изображаются в виде прямоугольника.

Если реле встроено в схему, на самой плате требуется визуально осмотреть состояние шины и дорожки питания. Для проверки реле тестером можно воспользоваться как цифровыми, так и аналоговыми приборами. Предварительная подготовка и настройка тестеров не требуется.

Помимо тестера необходимо подготовить регулируемый блок питания. Чтобы результаты были достоверными, реле требуется выпаять из схемы.

Проверка на работоспособность осуществляется в несколько этапов:

  • обмотка;
  • нормально замкнутое положение;
  • нормально разомкнутое состояние.

Далее можно приступать непосредственно к диагностике реле.

Конструктивные особенности

В основе твердотельного реле лежит электронная плата, в состав которой входит три главных элемента — узлы управления и развязки, а также силовой ключ. В роли силовых элементов применяются такие детали:

  • Для постоянного I — транзисторы полевого типа, простые транзисторы, модульные элементы класса IGBT, а также MOSFET-транзисторы.
  • Для переменного I — сборки на базе тиристоров, а также симисторы.

Развязка цепи обеспечивается оптронами — изделиями, состоящими из излучающего и принимающего свет устройства. Между ними установлен диэлектрик, имеющий прозрачную структуру.

Управляющий узел выполнен в виде стабилизирующей схемы, обеспечивающей оптимальные уровни тока и напряжения для излучающего свет элемента. Напряжение на входе схемы должно быть от 70 до 280 Вольт.

Что касается напряжения нагрузки, его величина — до 480 Вольт. Расположение электроприбора (до или после ТТР) не имеет значения.

Как правило, устройство монтируется после нагрузки с последующим подключением к «земле». При таком варианте схемы удается защитить внутренние элементы от протекания тока КЗ (он потечет через заземляющий провод).

Диагностика обмотки и контактных групп

Обмотка представляет собой катушку индуктивности, на которую по спирали намотана проволока. Ей свойственно определенное сопротивление, которое высчитывается по закону Ома. Величина сопротивления должна колебаться в пределах 10 – 100 Ом.
Диагностика обмотки позволяет выяснить, не нарушена ли ее целостность. Проверка работоспособности проводится в несколько этапов:

  • Мультиметр включают в режим прозвонки сопротивлений. На панели приборов этот режим обозначается символом – Ω, диапазон устанавливается в пределах 2 кОм.
  • Один измерительный провод подводят к гнезду, а второй в СОМ.
  • Щупами проводов касаются выводов реле.

Сопротивление катушки индуктивности удается узнать по отклонению стрелки.

Проверка контактных групп проводится в два этапа. Сначала обязательно измеряется в автономном режиме сопротивление, а потом при подаче напряжения на катушку. При проверке потребуется источник питания, об этом заранее нужно позаботиться.

Ненормальные значения напряжения на мультиметре

Если мультиметр показывает пониженное напряжение в АКБ, аккумулятор попросту перестанет принимать заряд. В результате автомобиль может не завестись, индикаторы на приборной панели могут перестать работать, также неприятности могут возникнуть во время движения.

Если напряжение повышено, есть вероятность, что в банке аккумулятора уменьшился уровень электролита, или он попросту выкипел. Также характерным признаком может стать образование на стенках корпуса белого налета. При подзарядке аккумулятор может начать себя вести непредсказуемо.
