Как запитать светодиодную ленту от батареек — 2 способа.

Наиболее популярным на сегодняшний день типом освещения является светодиодная подсветка. Многие люди в данном вопросе отдают предпочтение светодиодной ленте, которую очень легко установить своими руками.

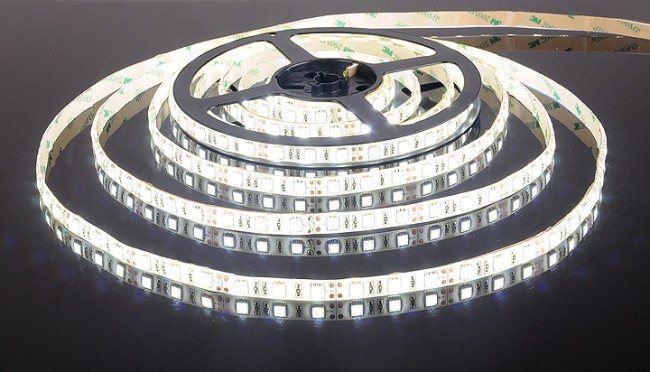

Светодиодная лента

Обычно такая led-продукция подключается к сети напряжения в 220 вольт с помощью блока питания. Но существует возможность запитать небольшую подсветку такого рода от батареек. Из этой статьи вы узнаете, каким образом можно запитать светодиодную ленту от батарейки.

Преимущества такого способа подключения

Для светодиодной ленты традиционным вариантом подключения к сети через блок питания. Такая необходимость продиктована тем, что в стандартной сети напряжения рассчитана на 220 вольт. В тоже время питание ленты осуществляется от напряжения 12 или 24 вольт. Причем такое питание осветительного прибора имеет следующие недостатки:

• нужно правильно рассчитать мощность преобразователя напряжения;
• схема подключения блока питания и дополнительными приспособлениями (контроллер с пультом питания) не всегда проста и понятна;

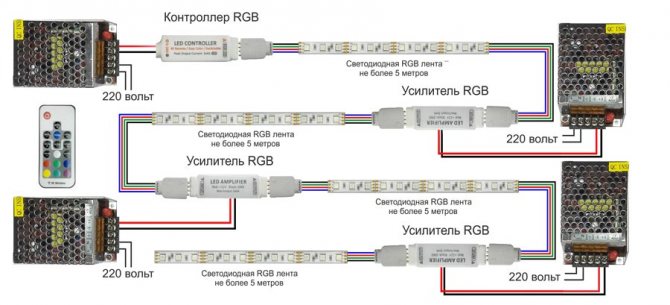

Схема подключения светодиодной ленты к блоку питания

• наличие достаточного количества проводов, которые нужно маскировать. Освещая данной продукцией шкаф провода можно спрятать достаточно легко, а вот в других ситуациях с их маскировкой придется повозиться;
• необходимость наличия вблизи подсветки розетки, через которую будет происходить питание осветительной установки;
• в ходе работы преобразователь напряжения нагревается, что является частой причиной его поломки. Поэтому, чтобы продлить срок его службы, для блока питания следует организовать нормальное охлаждение и вентиляцию. А это требует дополнительных затрат времени и сил.

Но питание светодиодной ленты можно сделать не только от сети напряжения в 220 вольт, но и от батареек. Такой способ подключения данного типа led-продукции имеет следующие преимущества:

• не нужно проводить расчет мощности блока питания, нужного для подсветки конкретного типа и длины;
• отсутствие зависимости размещения светодиодной ленты от места локализации розеток;
• возможность поместить подсветку не только в шкаф, но и создать для кухни качественную подсветку рабочей поверхности;

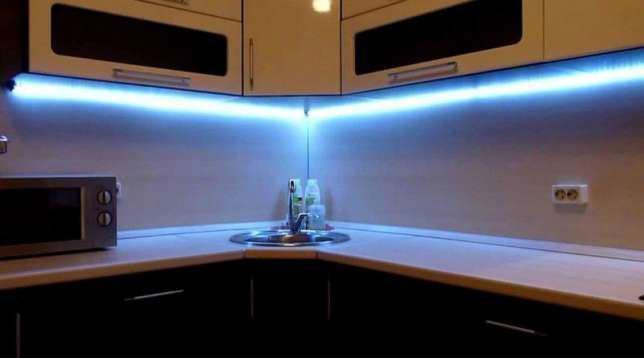

Светодиодная подсветка рабочей поверхности

• в разы уменьшается количество проводом, необходимые, чтобы питание источника света было оптимальным.

При этом такую подсветку сделать своими руками будет намного проще, чем при создании традиционного способа подключения.

Что можно использовать в подключении

RGB-контроллер добавит регулирование яркости и световые эффекты. В конструкциях с такими устройствами обязателен блок питания. Контроллеры различаются по типу управления:

• кнопочные контроллеры переключаются руками;
• инфракрасные управляются пультом на расстоянии до 10 м, которому обязательно нужно видеть датчик;
• радиоконтроллеры имеют большую дальность, видимый датчик им не нужен;
• Wi-Fi-контроллеры управляются мобильным телефоном или планшетом;
• аудиоконтроллеры укомплектованы микрофоном, принимающим звуковые команды.

Стандарт мощности контроллера на 20 % больше, чем у ленты. С маломощными устройствами применяется усилитель. Цена его сопоставима со стоимостью дешевого контроллера.

Элементы питания для подключения применяются любые, но выгоднее использовать аккумуляторные. Суммарное напряжение батарей должно составлять от 8 до 12 вольт.

Когда может пригодиться

Питание светодиодной ленты от любых батареек станет правильным решением в ситуациях, когда нужно создать небольшое по протяженности и маломощное освещение.

Обратите внимание! При большой длине светодиодной подсветки все же придется использовать традиционный способ и подключить ее к сети напряжения через блок питания.

Освещение шкафа светодиодной лентой

С помощью светодиодной ленты небольшого размера, работающей на батарейках, можно быстро и легко запитать шкаф. При этом освещать шкаф можно как с одеждой в спальне, так и навесные шкафчики на кухне. Кроме кухонной гарнитуры и шкафа, такую подсветку можно организовать для полок, этажерок, картин и т.д. Именно независимость от электросети является главным достоинством работы светодиодной ленты от батареек. Такой способ питания источника света развязывает руки и позволяет создать более оригинальную и нестандартную подсветку различных элементов интерьера. Стоит отметить, что такой способ подключения будет актуальным для помещений, в которых по каким-либо причинам отсутствует проводка. Также подключение ленты к батарейке можно организовать в ситуациях, когда имеются перебои с электричеством. Таким образом можно не только осветить столь нестандартные помещения, но и создать в них атмосферу праздника и уюта.

Обратите внимание! Использую влагозащищенные и герметичные модели данной led-продукции можно создать эффектную подсветку для кухни, ванной или балкона.

Кроме мебели (например, кухонную гарнитуру и шкаф) такую осветительную установку можно размещать:

• на одежде при создании световых костюмов;
• на спортивном инвентаре;
• встраивать в автомобили и другие средства передвижения (мотоциклы, мопеды, велосипеды);
• освещение в квартире и доме в труднодоступных местах.

Как видим, применение автономных источников света такого плана можно в самых разнообразных ситуациях, а не только осветить шкаф или организовать подсветку для кухни. Проявив фантазию всегда можно отыскать новое и нестандартное применение такой, казалось бы, привычной осветительной продукции.

Сколько это работает

Чтобы рассчитать, сколько батареек нам нужно и на какое время их хватит, ищем количество потребляемого светодиодами тока. Эта величина отличается у разных видов оборудования и указана в документации. Количество бывает обозначено как из расчета на один светодиод, так и на единицу длины.

Подсчитав общее количество потребляемого тока, выбираем элементы питания необходимой емкости. Литиевые аккумуляторы 18650 имеют емкость 2600 мА/час — при потреблении 2600 мА (или 2,6 А) они могут обеспечить непрерывный свет в течение часа. Пять метров диодной ленты на 30 диодов, в зависимости от спецификации, могут потреблять ток в 1-3 А, на час-полтора эксплуатации для них потребуется два аккумулятора 18650.

Качество и время работы зависят от аккуратности пайки или используемых коннекторов.

Дополнительные возможности подключения

Любую светодиодную ленту, будь она подключена к батарейке или сети, можно соединить с дополнительным оборудованием – контроллер с пультом дистанционного управления.

Контроллер с пультом

Контроллер позволит управлять с помощью пульта световым потоком, испускаемым осветительной установкой. Если подключить его к светодиодной ленте, то можно будет не только менять степень яркости ее свечения, но и управлять режимами, создавая эффект мигания, мерцания и т.д. Конечно, в ситуации подключения ленты от батареек, такое разнообразие эффектов будет невозможно из-за ограниченных мощностей источника питания. Поэтому подсоединять контроллер нужно к осветительной установке, запитанной по традиционной схеме. Чтобы подключить дополнительное оборудование такого плана с пультом управления к светодиодной ленте своими руками, нужно руководствоваться следующей схемой:

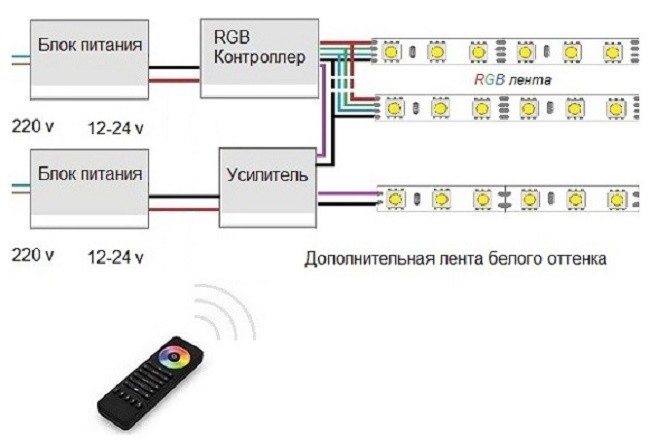

Схема подключения контроллера к ленте

Наличие возможности управления освещением позволяет сделать пребывание в доме более комфортным, а также сэкономить на оплате коммунальных платежей по потреблению электроэнергии. И это при том, что led-продукция и так является самой экономной из всех источников света, существующих на сегодняшний день.

Недостатки и преимущества

• во-первых, его нужно правильно подобрать и рассчитать соответствующую мощность

Ошибка может привести к тому, что он либо сгорит, либо лента будет тускло светить, так и не выйдя на полную яркость.

• сложная схема подключения

Особенно это относится к подсветке с дополнительными усилителями, контроллерами и т.п.

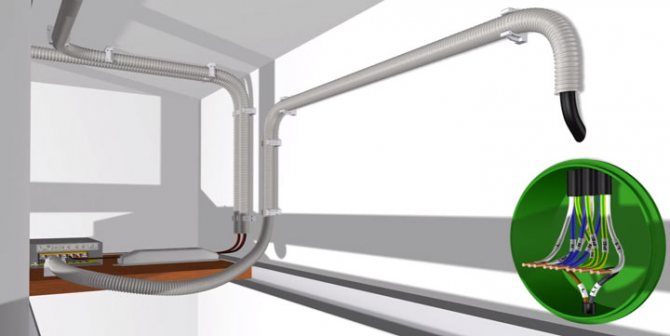

• куча проводов, которые нужно тянуть от блока питания через всю комнату до места подключения к ленте

Плюс не забывайте про провода 220В – от распредкоробки или выключателя, которыми необходимо подключить сам источник питания.

• необходимость наличия поблизости переменного напряжения 220В

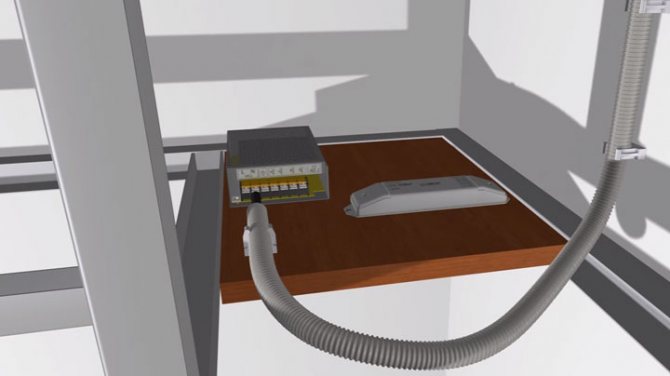

• габариты и размеры

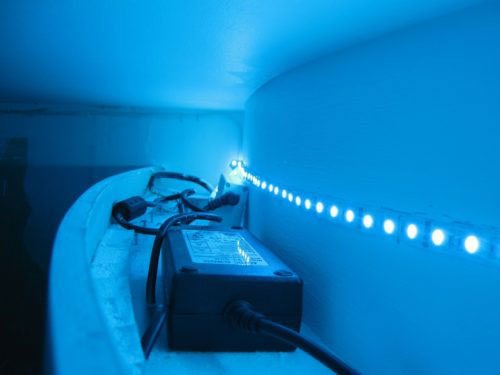

Если это подсветка потолка, то постоянной головной болью становится вопрос – куда же спрятать эту совсем не миниатюрных размеров коробочку. Зачастую приходится мастерить специальную нишу.

Именно исходя из этих недостатков, многие и задумываются о подключении светодиодной подсветки через батарейки. Сразу вырисовываются преимущества такого решения:

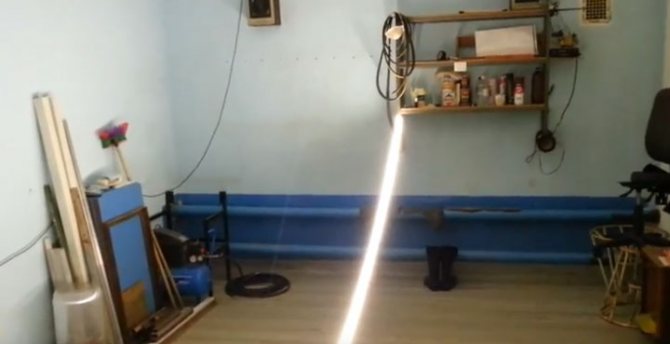

• такой led лентой можно осветить даже те помещения, где полностью отсутствует напряжение 220В (гараж, сарай, дача без света)

• получается удобная и безопасная подсветка на кухне (в особенности рабочей поверхности столешницы)

• сразу же отпадает необходимость прокладки десятков метров не нужной проводки

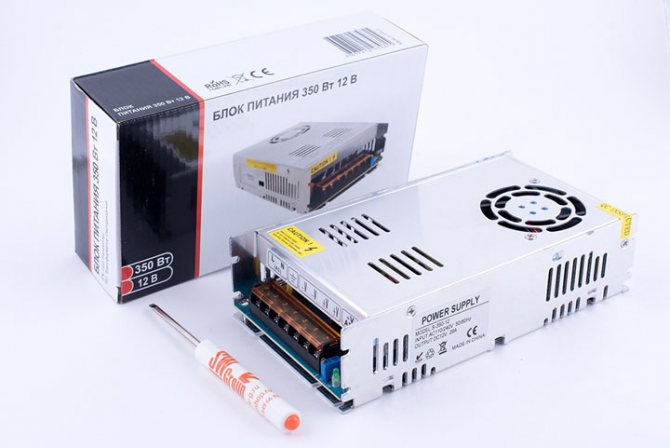

• ну и больше не нужно ломать голову, куда же спрятать этот большой, тяжелый блок

Принцип работы автономного подключения

Прежде, чем подключить ленту к батарейке, необходимо помнить, что здесь самым главным моментом будет заряд источника питания.

Обратите внимание! Все светодиодные ленты, какие только существуют на рынке осветительных приборов, работают по единому принципу. Поэтому их всех можно подключить и подсветить шкаф, любую другую мебель или элемент интерьер помещения (спальни, кухни и т.д.) можно по единой схеме.

Схема подключения светодиодной ленты

Освещая шкаф или любую другую мебель в доме для питания ленты можно использовать любые виды батареек. Можно даже использовать аккумуляторные батареи. Такой источник питания имеет следующие плюсы:

• является многоразового использования. Это означает, что при истощении накопленного заряда их можно подзарядить и снова использовать для запитки подсветки. При этом, чтобы освещение всегда могло величаться, понадобиться всего две аккумуляторные батареи. При создании подсветки для кухни рекомендуется использовать именно аккумуляторы батарейного типа, так как освещение здесь всегда должно быть включено. Это поможет снизить частоту замены источника питания;
• несмотря на высокую стоимость по отношению к обычным батарейкам, аккумуляторы на деле оказываются намного выгоднее;
• качественное питание подсветки.

Для питания можно использовать как пальчиковые, так и мизинчиковые батарейки, а также «таблетки».

Как подключить от 3В батарейки

Подключить сверхъяркий светодиод к батарее 3 В можно не используя никаких дополнительных деталей. Так как рабочее напряжение светодиода несколько больше 3 В, то светодиод будет светить не в полную силу. Иногда это может быть даже полезным. Например, используя светодиод с выключателем и дисковый аккумулятор на 3 В (в народе называемая таблеткой), применяемый в материнских платах компьютера, можно сделать небольшой брелок-фонарик. Такой миниатюрный фонарик может пригодиться в разных ситуациях.

Используя пару батареек 1.5 В и покупной или самодельный преобразователь для питания одного или нескольких LED, можно изготовить более серьезную конструкцию. Схема одного из подобных преобразователей (бустеров) изображена на рисунке.

Бустер на основе микросхемы LM3410 и нескольких навесных элементов имеет следующие характеристики:

• входное напряжение 2.7 – 5.5 В.
• максимальный выходной ток до 2.4 А.
• количество подключаемых LED от 1 до 5.
• частота преобразования от 0.8 до 1.6 МГц.

Выходной ток преобразователя можно регулировать, изменяя сопротивление измерительного резистора R1. Несмотря на то, что из технической документации следует, что микросхема рассчитана на подключение 5-ти светодиодов, на самом деле к ней можно подключать и 6. Это обусловлено тем, что максимальное выходное напряжение чипа 24 В. Еще LM3410 позволяет регулировать яркость свечения светодиодов (диммирование). Для этих целей служит четвертый вывод микросхемы (DIMM). Диммирование можно осуществлять, изменяя входной ток этого вывода.

Пошаговая инструкция подключения

Чтобы подключить к батарейке светодиодную ленту и подсветить ей шкаф или любое другое место в доме, понадобятся следующие инструменты и материалы:

• батарейки с напряжением в 8 или 12 вольт. Помните, что чем больше будет напряжение у источника питания, тем более ярче станет светить созданная своими руками подсветка;
• паяльник с флюсом и припоем;
• пару проводом. Лучше всего брать гибкие провода, который хорошо гнуться без повреждения токопроводящих элементов. Можно использовать изделия из алюминия и меди;

Обратите внимание! Сечение проводов выбирается в зависимости от того, какой ток по ним будет течь. Поскольку диоды потребляют мало тока, то сечение можно брать самое минимальное.

• тумблер;
• светодиодная лента.

Когда все приготовлено, нужно нарезать изделие на нужного размера куски и припаять к ним провода. Самым сложным в процесс подключения led-продукции к батарейке является пайка проводов. Данный процесс осуществляется следующим образом:

• сначала зачищаем на плюсе и минусе металлические контакты. Для этих целей подойдет наждачная бумага;
• затем аккуратно припаиваем к ним провода, которые будут идти к батарейке. Предварительно их необходимо залудить;
• после этого повторяем процедуру для проводов, к которым будет подключаться тумблер. При этом один провод должен браться от батарейки;

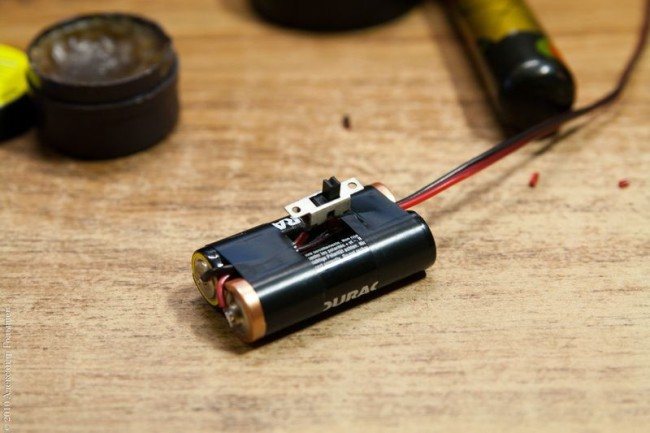

Припаивание провода и тумблер

• затем спаянные таким образом провода следует припаять к выбранной светодиодной ленте. Провод, идущий к плюсу батарейки, нужно припаять на ленте к контакту +12V, второй провод припаиваем к контакту GND.

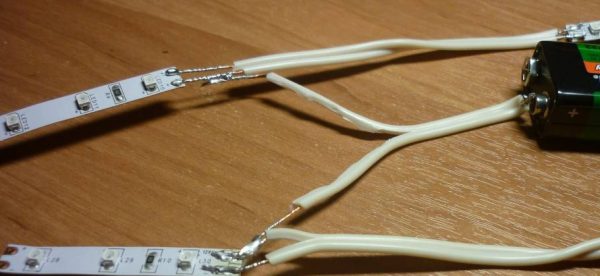

Припаивание проводов к светодиодной ленте

После проделанной работы у вас должно получиться следующее:

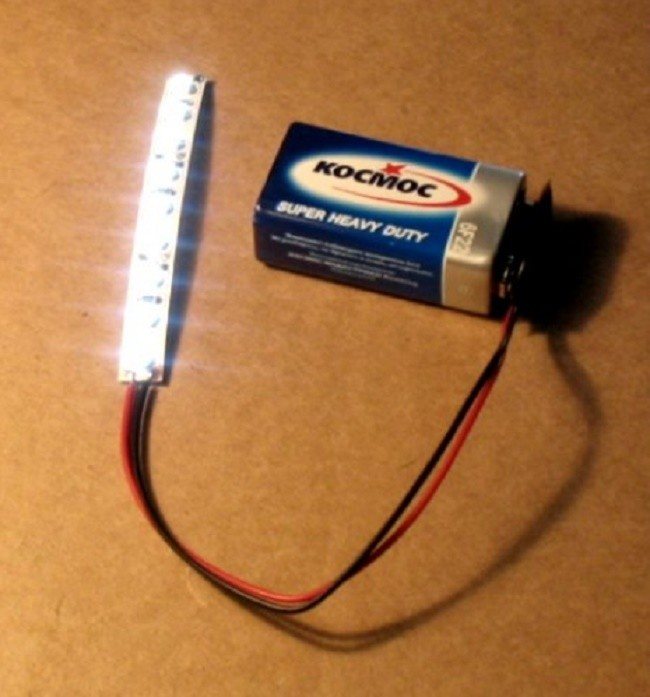

Светодиодная лента, подключенная к батарейке

На этом работа по подключению считается законченной.

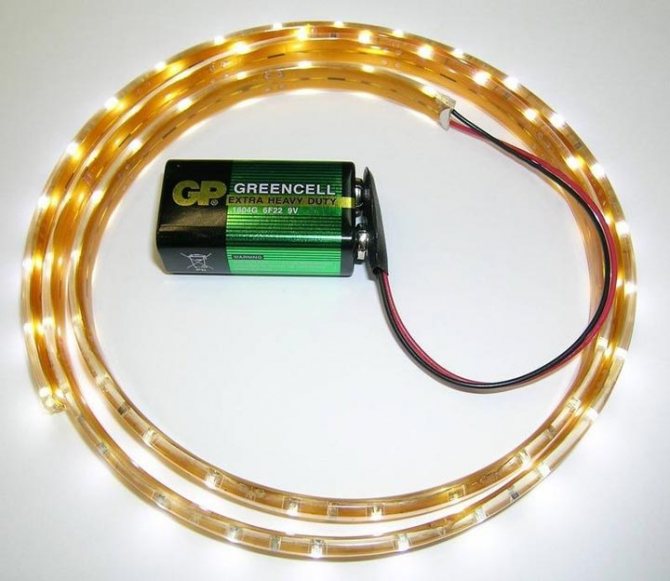

Как подключить от 9В батарейки Крона

«Крона» имеет относительно небольшую емкость и не очень подходит для питания мощных светодиодов. Максимальный ток такой батареи не должен превышать 30 – 40 мА. Поэтому к ней лучше подключить 3 последовательно соединенных светоизлучающих диода с рабочим током 20 мА. Они, как и в случае подключения к батарейке 3 вольта не будут светить в полную силу, но зато, батарея прослужит дольше.

В одном материале трудно осветить все многообразие способов подключения светодиодов к батареям с различным напряжением и емкостью. Мы постарались рассказать о самых надежных и простых конструкциях. Надеемся, что этот материал будет полезен как начинающим, так и более опытным радиолюбителям.

Что нужно знать о пайке

Самым главным моментов в работе со светодиодными лентами является правильное их нарезание на отдельные фрагменты и припаивание. Чтобы все прошло качественно, следует знать следующие нюансы проведения данного вида работ:

• разрезать изделие нужно только в специальных местах. В противном случае произойдет повреждение токопроводящих контактов и прибор будет испорчен;

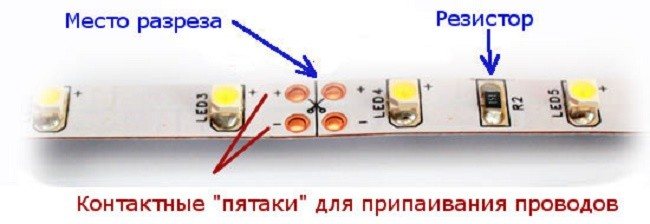

Место для разрезания ленты

• паять нужно аккуратно, всего на несколько секунд прикладывая жало паяльника к контактам и проводам;
• провода предварительно обязательно нужно залудить;
• после завершения пайки, контакты следует прочистить от остатков припоя.

Придерживаясь этих рекомендаций, процесс спаивания отдельных фрагментов изделия и подключение к источнику питания пройдет максимально легко и быстро.

Паять или не паять

Батарейка крепится при помощи пайки. Если элементов питания несколько, не обязательно припаивать каждый отдельно — используем батареечный бокс на 2-6 отделений.

При подключении с помощью блока питания или бокса, а также в конструкциях с контроллерами и усилителями можно использовать коннекторы. По сравнению с пайкой этот метод проще, но:

• коннекторы постепенно начинают окисляться;
• пластик плавится от высоких температур;
• диоды, расположенные у точек соединения, теряют яркость.

Пайка не нужна при использовании блоков питания, а при подключении на батарейках будет безопаснее и надежнее для долгосрочной работы. Но потребуются определенные инструменты и материалы. Коннекторы удобно применять в подсветках сложной конструкции, особенно высотных.

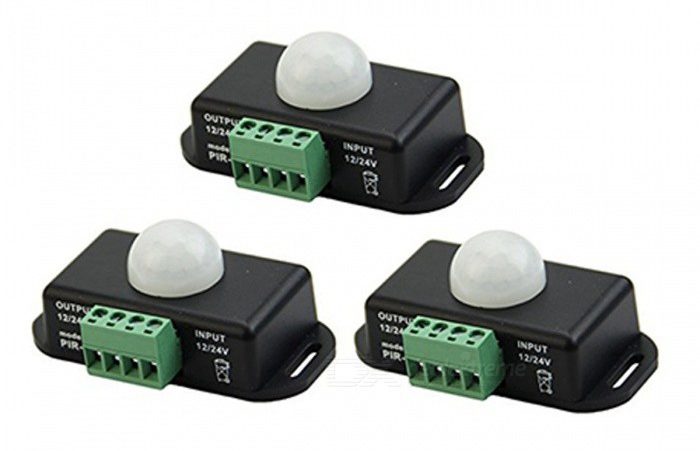

Совместная работа с датчиками движения

Наличие датчиков движения существенно упрощает эксплуатацию автономных светодиодных светильников без проводов. Включение лампы происходит только в тех ситуациях, когда прибор фиксирует движение объекта в рабочей области. Установить устройство можно в любом месте. Для коридоров идеальным вариантом станет размещение датчика над входом, причем времени между включением и отключением при отсутствии движения должно быть достаточно для того, чтобы вошедший в коридор человек покинул его через выход на другом конце.

С другой стороны, подобный источник света можно эксплуатировать в целях безопасности. Установите его на улице, около входных ворот, и всегда будете знать, если кто-то находится возле них.

Основные особенности светильников на батарейках с датчиком движения:

• угол действия варьируется от 45 до 360 градусов. Прибор может и вовсе вращаться вокруг своей оси;
• монтаж возможен на лестницах, стенах, шкафах, тумбах, холодильниках;
• высокая защита от влаги, пыли, перепадов температуры;
• изготавливаются из экологически безопасных материалов;
• долговечны.

Наличие в доме или квартире автономных источников света, особенно дополненных датчиками движения, улучшает условия для проживающих в ней людей. Кроме того, автоматизированные системы на батарейках позволяют экономить на потреблении электроэнергии. Если несколько лет назад позволить их себе могли далеко не все, то сегодня их может купить каждый третий житель страны.
