Как проверить УЗО самостоятельно – четыре простых способа

Самое неприятное, что может случиться с защитной автоматикой электрической цепи – она не сработает в нужный момент. Чтобы этого не случилось, всем устройствам проводятся неоднократные испытания, причем делается это не только при изготовлении, но и в процессе эксплуатации – это можно сделать и в домашних условиях. При этом, если к защитным автоматам и принципу их работы все уже привыкли, то как проверить УЗО – насколько оно готово к возникновению нештатной ситуации – для пользователя неискушенного в электротехнике часто остается загадкой.

Принцип проверки работоспособности УЗО

Когда материал проверяют на прочность, его пытаются поломать. Для испытания защитных автоматов, надо создать условия, при которых они сработают – по этим правилам и проводятся все существующие проверки.

Устройство защитного отключения срабатывает если обнаруживает утечку тока, т.е. когда в электрическую цепь по фазному проводу подается больше тока, чем из нее выходит по нулевому. Подключение УЗО может быть выполнено в домах с заземлением и без него – для проведения проверок надо понимать разницу между этими способами защиты бытовых приборов и человека.

  • В первом случае, если нарушается изоляция проводки, то часть тока уходит на корпус электроприбора, откуда он сразу же пойдет на провод заземления, вследствие чего и возникает утечка, которую устройство защитного отключения сразу же регистрирует и размыкает цепь.
  • Если заземления нет, то при повреждении изоляции ток опять же попадает на корпус электроприбора, но так как дальше уйти ему некуда, то в целом баланс между входом-выходом сохраняется и УЗО пока не срабатывает. Утечка обнаружится только в том случае, если человек прикоснется к неисправному электроприбору – через тело потечет ток, баланс между входящим и выходящим током в основной цепи нарушится и УЗО сразу же отключит питание.

Т.е. правильно подключенное и исправное устройство защитного отключения сработает в любом случае, но если сеть без заземления, то неисправность обнаружится только после того, как человека слегка пощекочет током (если прибор правильно подобран, то не должно возникнуть даже болезненных ощущений).

Разумеется, если заземления нет, то проверять работоспособность УЗО трогая фазный провод это, мягко говоря, очень экстремальный способ – если вдруг устройство неисправно, то ощутимый удар током неизбежен.

Несмотря на разницу в способах подключения, принцип работы устройства защитного отключения остается неизменным и все методы проверки прибора пригодны в обоих случаях. При этом точно так же выполняется проверка установленного дифавтомата, ведь это то же УЗО, только совмещенное в одном корпусе с автоматическим выключателем.

Как работает УЗО?

Основным функциональным блоком УЗО является дифференциальный трансформатор. Он сравнивает силу тока в фазном и нулевом проводниках. В нормальном режиме, когда нет утечки тока на землю, токи в фазном и нулевом рабочем проводниках (проводах) равны по значению, но противоположны по знаку (по направлению). В дифференциальном трансформаторе в нормальном режиме обе первичные обмотки создают абсолютно одинаковые, противоположно направленные магнитные поля. Которые в сердечнике дифференциального трансформатора, суммируясь дают нулевой результат. Следовательно, ток во вторичной обмотке равен нулю.

При пробое изоляции или прикосновении человека к одной токоведущей части (которая находится под напряжением) появляется ток замыкания на землю (заземление). Сила токов в фазном и нулевом проводниках становятся разными. Соответственно и магнитные потоки в дифференциальном трансформаторе перестают быть равными, то есть их сумма становится отлична от нуля. В результате во вторичной обмотке возникает так называемый ток небаланса (он же дифференциальный ток — отсюда и название трансформатора). Этот самый ток и воздействует на механизм расцепления УЗО, и защищаемая УЗО цепь отключается.

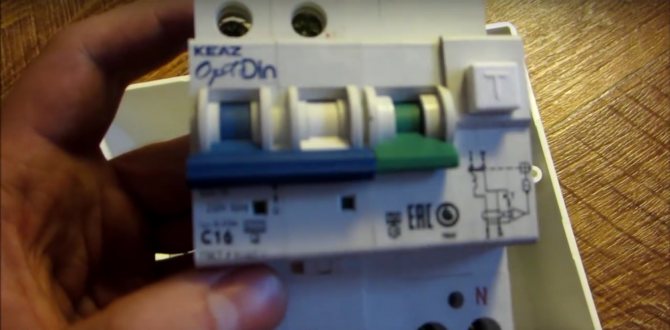

Кнопка Тест – встроенный имитатор возникновения тока утечки

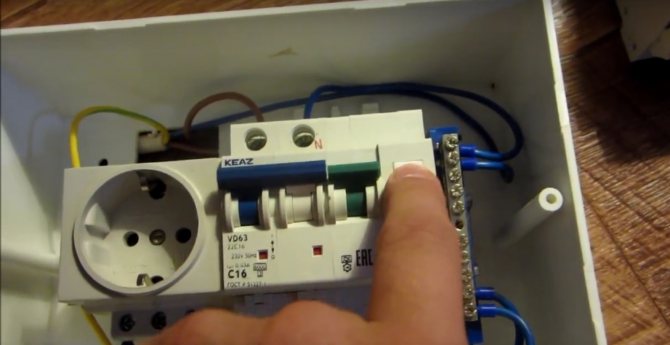

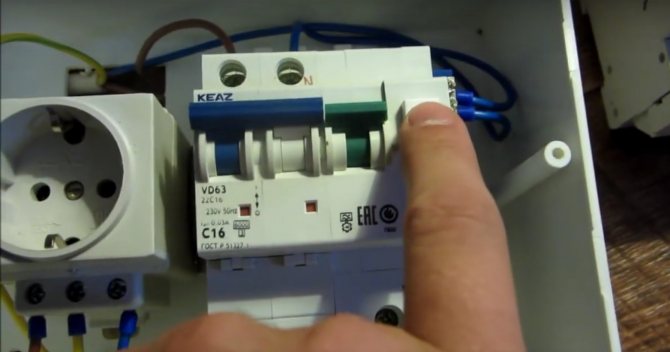

На лицевой панели каждого устройства защитного отключения есть кнопка с литерой «Т» или надписью «Тест». Это самый простой способ, как быстро проверить УЗО – при нажатии этой кнопки в электрической цепи появляется дополнительная емкость или сопротивление, куда уходит часть тока. Возникает ток утечки, который вызовет сработку устройства защитного отключения.

При явной полезности этой функции, надо понимать, что кнопка «Тест» на самом УЗО не является панацеей и ее срабатывание или не срабатывание не дает полной информации о состоянии устройства. Варианты здесь могут быть следующие:

  • Если не срабатывает УЗО, но при этом оно только подключено, то кроме неисправности это может говорить о неправильном монтаже самого устройства. В таком случае в первую очередь надо перепроверить схему подключения.

  • Если раньше кнопка срабатывала, а теперь нет – в таком случае необходима более тщательная проверка УЗО и схемы его подключения.
  • Не срабатывает сама кнопка «Тест», а устройство защитного отключения в целом рабочее. Это проверяется только дополнительными способами, но в любом случае налицо брак устройства и его настоятельно рекомендуется заменить.
  • Дополнительные способы проверок подтверждают, что неисправно само устройство – здесь без вариантов замена прибора.

Проверку УЗО кнопкой «Тест» надо проводить регулярно – примерно раз в месяц, а более углубленными методами хотя бы раз в год.

Методы проверки от простых к сложным

Существует несколько способов проверить качество срабатывания УЗО. Ранжируя их по степени сложности, получаем следующий набор возможностей:

  1. проверка с помощью батарейки или магнита (только для электромеханических УЗО);
  2. тестирование с помощью кнопки «Т» или «Тест», если таковая есть;
  3. проверка с помощью контрольной лампы;
  4. с помощью реостата;
  5. проверка специальным прибором.

Самые первые в списке требуют минимум оборудования или не требуют его вовсе, а потому доступны любому человеку. Последними двумя способами проверки пользуются электромонтеры на производстве или сотрудники электротехнических лабораторий.

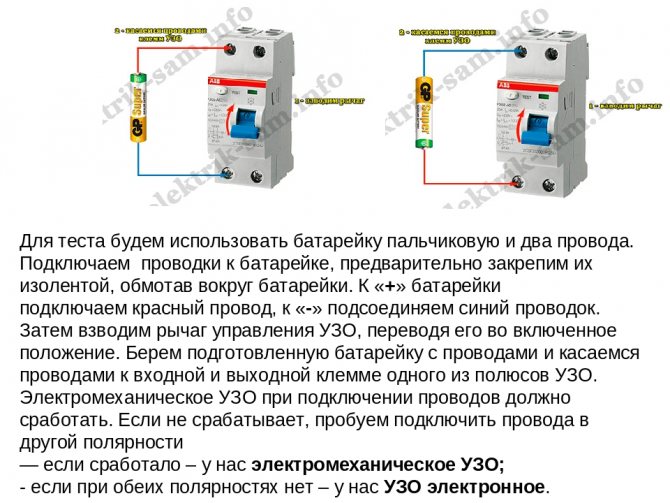

Проверка с помощью батарейки

Протестировать УЗО батарейкой это один из самых безопасных методов проверки – здесь не надо ждать, пока появится ток утечки, а создаются условия, при которых УЗО «думает», что он возник. Кроме того, ток, вырабатываемый батарейкой, никак не ощущается человеком.

Смысл в том, чтобы пропустить ток только через одну из катушек устройства – на второй его не будет и внутренний «калькулятор» прибора даст команду на размыкание цепи. Кстати, таким образом можно легко проверить работоспособность УЗО при покупке.

На практике это выглядит следующим образом:

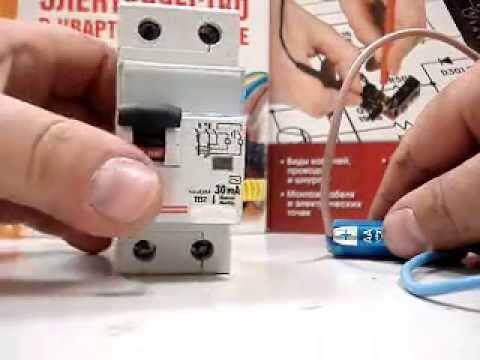

  • Если устройство защитного отключения уже подключено к сети, то сперва производится его отключение от всех проводов.
  • К одному из полюсов прибора (левым или правым клеммам сверху и снизу) подсоединяются короткие проводки (чтобы ими можно было дотронуться до батарейки).
  • Концами проводов (зачищенными от изоляции) прикасаются к плюсу и минусу батарейки – через одну из катушек прибора потечет ток и если УЗО исправно, то сработает защита.

Наглядно про использование этого метода на следующем видео:

При такой проверке надо учитывать три главных момента:

  • Ток, выдаваемый батарейкой должен быть как минимум равным, а лучше превышать ток уставки прибора – если последняя равна 100мА, а батарейка выдает 50, то срабатывания не произойдет.
  • Вероятно, что придется соблюдать полярность – если после касания выводов батарейки срабатывания не произойдет, то надо поменять плюс и минус местами. Если срабатывания опять не произойдет, то тогда это уже указатель неисправности либо приобретаемое устройство защитного отключения электронное.

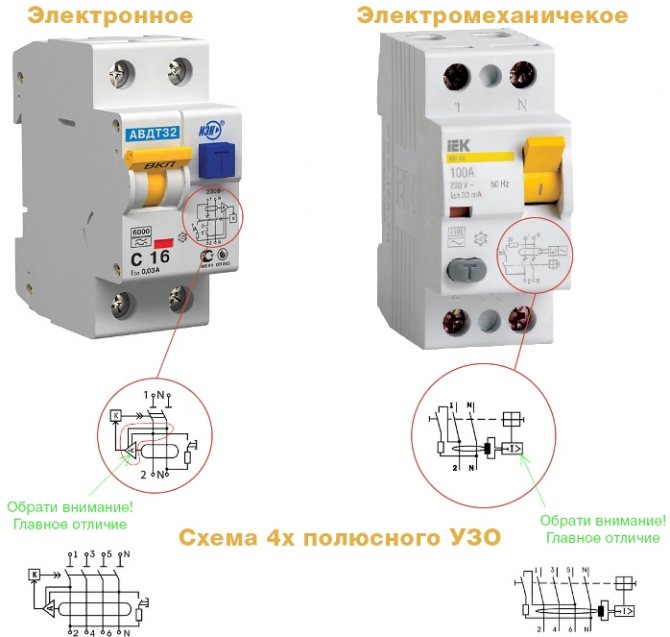

Подробнее про разницу в проверке электронного и электромеханического УЗО на видео:

Характеристики защитного устройства

В продаже можно найти очень много разнообразных моделей выключателей дифференциального тока. Между собой они отличаются производственными нормами, способом установки и областью использования.

Неправильный выбор устройства защиты может повлечь за собой следующие неприятности:

  • Прибор будет постоянно срабатывать реагируя на малейшие утечки, которые присутствуют в электросети каждого дома.
  • Если при покупке был выбран прибор с завышенными характеристиками, он может не ответить на аварийную ситуацию. В результате высока вероятность электротравмы.

Чтобы избежать подобных казусов нужно в обязательном порядке изучать характеристики УЗО. Прочитать их можно по специальным маркировкам, нанесенным на корпус аппарата.

Номинальный ток нагрузки

Это одна из самых важных характеристик. Цифра указывает максимальное значение тока, который может длительное время проходить через аппарат, при этом не принося ему никакого вреда. Обуславливается величина невосприимчивостью силовых контактов и проводников определенной нагрузки. При этом они остаются в рабочем состоянии.

Значение номинальных токов всегда указывается на передней панели защищающего прибора. Найти оптимальную для себя величину легко зная максимальную потребляемую мощность. Ее нужно поделить на фазное напряжение. Устанавливать УЗО на ток больший, чем номинальный ток автомата, стоящего перед ним, не имеет смысла

Значения номинальных токов типовые для всех моделей: 16 А, 25 А, 40 А, 63 А, 80 А, 100 А, 125 А.

Что такое ток срабатывания?

Можно сказать, что это самый важный параметр. Указывает он на ток утечки, при котором срабатывает защита и аппарат отключается. На корпусе эта величина обозначается символами IΔn. Стандартные установки номинального дифференциального тока от 6 мА до 500 мА.

Каждое из значений указывает на то, где именно можно применять аппарат. Например, прибор с IΔn равным 500 мА не сможет защитить человека от электротравмы.

Неотключающий номинальный дифференциальный ток

Это параметр, характеризующий порог срабатывания прибора. Обозначают его как IΔn0. Значение всегда равно половине от тока номинального дифференциального отключающего (IΔn), то есть прибор со значением 10 мА вырубится во время утечки тока от 5 мА.

Если через защитное устройство будет протекать ток утечки меньше чем этот показатель – аппарат срабатывать не будет.

Время срабатывания УЗО

Эта величина показывает скорость реакции защитного устройства в аварийной ситуации. Обозначают номинальное время отключения УЗО символами Tn. Норма – максимум 0,3 сек. Качественные современные устройства защиты срабатывают за 0,1 сек, но такая большая скорость невостребована.

Типы устройств: АС – прибор срабатывает при мгновенном возникновении переменного тока; А – при переменном или пульсирующем токе; В – при постоянном, выпрямленном и переменном; S – перед срабатыванием выдерживается определенное время (0,15-0,5 сек); G – время выдержки меньше, чем у предыдущего (0,06-0,08 сек).

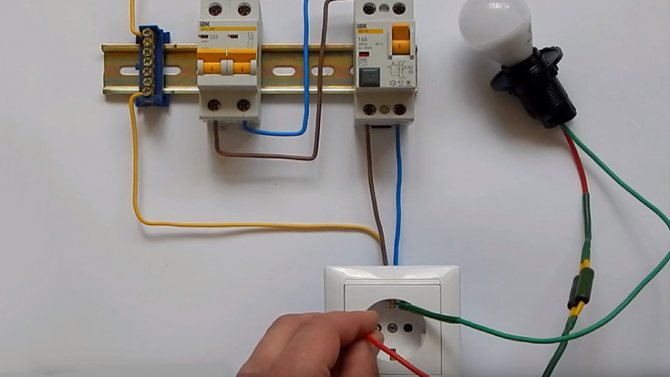

Проверка срабатывания УЗО лампой-контролькой

В этом случае напрямую создается утечка тока из цепи, которую защищает УЗО. Для правильного проведения проверки здесь надо понимать, есть в цепи заземление или устройство защитного отключения подключено без него.

Чтобы собрать контрольку понадобятся сама лампочка, патрон для нее и два провода. По сути, собирается лампа-переноска, но вместо вилки остаются оголенные провода, которыми можно касаться проверяемых контактов.

Нюансы сборки контрольки

При сборке контрольки надо учитывать два важных нюанса:

  • Во-первых – лампа должна быть достаточно мощной, чтобы создать необходимый ток утечки. Если проверяется стандартное УЗО с уставкой 30 мА, то здесь проблем нет – даже лампочка на 10 Ватт будет брать из сети ток как минимум в 45 мА (высчитывается по формуле I=P/U => 10/220=0,045).

Внимание на этот пункт надо обращать в том случае, когда уставка устройства защитного отключения порядка 100 мА – тогда надо брать лампочку мощностью минимум 25 Ватт.

  • Во-вторых – если взять слишком мощную лампочку. Если вопрос только в том, как проверить УЗО на срабатывание, то на этот момент можно не обращать внимания. Если же дополнительно надо оценить не раскалибровалась ли величина уставки, то придется дополнять схему. К примеру, если собрать контрольку с лампочкой на 100 Ватт, то сила тока на ней будет порядка 450 мА. При этом неизвестно, при каком токе сработало устройство защитного отключения – если оно все-таки раскалибровалось и срабатывает вместо 30 на токе в 100 мА, то человек может получить смертельный удар электричеством. Чтобы проверить УЗО на срабатывание при номинальном токе, к контрольке надо добавить сопротивление, которое уменьшит силу тока в цепи до необходимой.

Важно!!! Сопротивление самой лампочки при этом обязательно надо высчитывать, а не измерять мультиметром, так как сопротивление холодной вольфрамовой нити примерно в 10-12 раз меньше, чем у горячей.

Расчет сопротивления контрольки

Высчитать нужное сопротивление поможет закон Ома – R=U/I. Если взять лампочку мощностью 100 Ватт для проверки устройства защитного отключения с уставкой 30 мА, то порядок расчетов следующий:

  • Измеряется напряжение в сети (для расчетов взят номинал в 220 Вольт, но на практике плюс-минус 10 вольт могут сыграть роль).
  • Общее сопротивление цепи при напряжении 220 Вольт и токе в 30 мА будет 220/0,03≈7333 Ом.
  • При мощности 100 Ватт на лампочке (в сети 220 вольт) будет сила тока 450 мА, значит ее сопротивление 220/0,45≈488 Ом.
  • Чтобы получить ток утечки ровно в 30 мА, к лампочке надо последовательно подключить резистор сопротивлением 7333-488≈6845 Ом.

Если брать лампочки другой мощности, то и резисторы будут нужны другие. Также обязательно надо учитывать мощность, на которую рассчитано сопротивление – если лампочка 100 Ватт, то и резистор должен быть соответствующий – либо 1 мощностью 100 Ватт, либо 2 по 50 (но во втором варианте резисторы подключаются параллельно и их общее сопротивление высчитывается по формуле Rобщ=(R1*R2)/(R1+R2)).

Для гарантии, после сборки контрольки можно включить ее в сеть через амперметр и убедиться, что через цепь с лампочкой и резистором проходит ток требуемой силы.

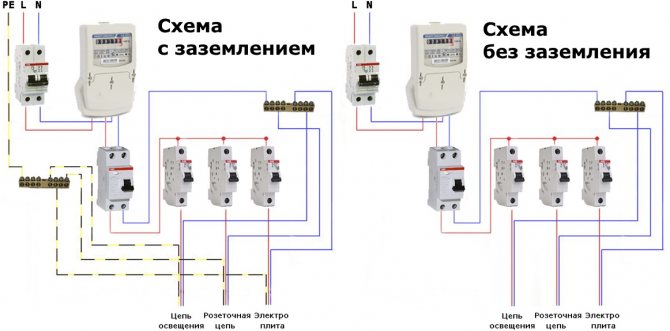

Испытание УЗО в сети с заземлением

Если проводка проложена по всем правилам – с использованием заземления, то здесь можно проверить каждую розетку отдельно. Для этого индикатором напряжения находится к какой клемме розетки подведена фаза, и в нее вставляется один из щупов контрольки. Вторым щупом надо коснуться контакта заземления и устройство защитного отключения должно сработать, так как ток из фазы ушел на заземление и не вернулся через ноль.

Если вдруг УЗО не сработало, то надо помнить, что это не обязательно вина прибора – еще может быть неисправна линия заземления.

В таком случае требуются дополнительные проверки и если испытание заземления это отдельная тема, то проверка УЗО может быть выполнена напрямую следующим способом.

Испытание УЗО в однофазной сети без заземления

К правильно подключенному устройству защитного отключения провода от распределительного щитка приходят на верхние клеммы, а к защищаемым устройствам отходят с нижних.

Чтобы устройство решило, что произошла утечка, надо одним щупом контрольки коснуться нижней клеммы, с которой из УЗО уходит фаза, а другим щупом коснуться верхней нулевой клеммы (на которую приходит ноль из распределительного щитка). В таком случае, по аналогии проверки батарейкой, ток пойдет только через одну обмотку и УЗО должно решить, что происходит утечка и разомкнуть контакты. Если этого не происходит, значит устройство неисправно.

Причины срабатывания прибора

Причин отключения сети устройством защиты достаточно много, но только после их выявления можно полностью устранить неполадки.

Причем найти проблемное место, чтобы избежать серьезных последствий, нужно постараться как можно скорее.

Причина #1 — утечка тока

Утечка в сети возникает чаще всего в случае наличия старой электропроводки. Со временем изоляция рассыхается и некоторые ее участки оголяются. Такая же проблема может возникнуть после замены старой проводки на новую, когда соединение было выполнено некачественно.

Третьей, достаточно часто встречающейся причиной, можно назвать случайное повреждение скрытой проводки. Например, вбиванием в стену гвоздя.

Причина #2 — замыкание земли и нуля

Правилами ПУЭ запрещено совмещать нулевые проводники и заземление. Однако некоторые нерадивые мастера отклоняют существующие «табу» и делают все по своему, невзирая на то, что таким образом во много раз усиливается угроза поражения людей электричеством.

Причина #3 — неблагоприятные погодные условия

Погода может значительно влиять на работоспособность защитного устройства в том случае, когда распределительный щиток находится за пределами помещения, то есть на улице. Из-за появления мельчайших частиц воды внутри конструкции может происходить срабатывание прибора.

Если на улице мороз, аппарат защиты, наоборот, может не выполнять свои функции. Связано это с тем, что низкие температуры отрицательно влияют на микросхемы и могут полностью вывести их из строя.

Известны случаи отключения сети защитным устройством во время грозы. Молния способна усиливать даже очень незначительные утечки, присутствующие в доме.

Причина #4 — неправильная установка самого прибора

Такой казус, как ложное отключение, может периодически происходить ввиду неправильной установки защитного устройства.

Поэтому самостоятельно заниматься монтажом желательно только после досконального изучения инструкции. Сюда же можно отнести и неправильный подбор характеристик при покупке.

Причина #5 — неполадки в бытовых электроприборах

Выход из строя шнура, при помощью которого бытовой электроприбор подключается к сети, вызывает мгновенное срабатывание защитного устройства.

Это случается и при утечке тока из внутренних запчастей, например, ТЭНа водонагревателя или обмотки двигателя какого-либо из включенных приборов.

Причина #6 — повышенная влажность

Бывает, что после произведения монтажа скрытой проводки трассу замазывают шпаклевкой и сразу же пытаются проверить проделанную работу. В подобных случаях защитное устройство срабатывает по причине окружения проводов влажной замазкой.

Связано это со способностью воды провоцировать утечку через микроскопические трещины и другие дефекты изоляции. Если дождаться, когда шпаклевочный материал полностью просохнет и повторить манипуляцию, скорее всего, отключение не повторится.

Проверка силы тока утечки, при котором срабатывает УЗО

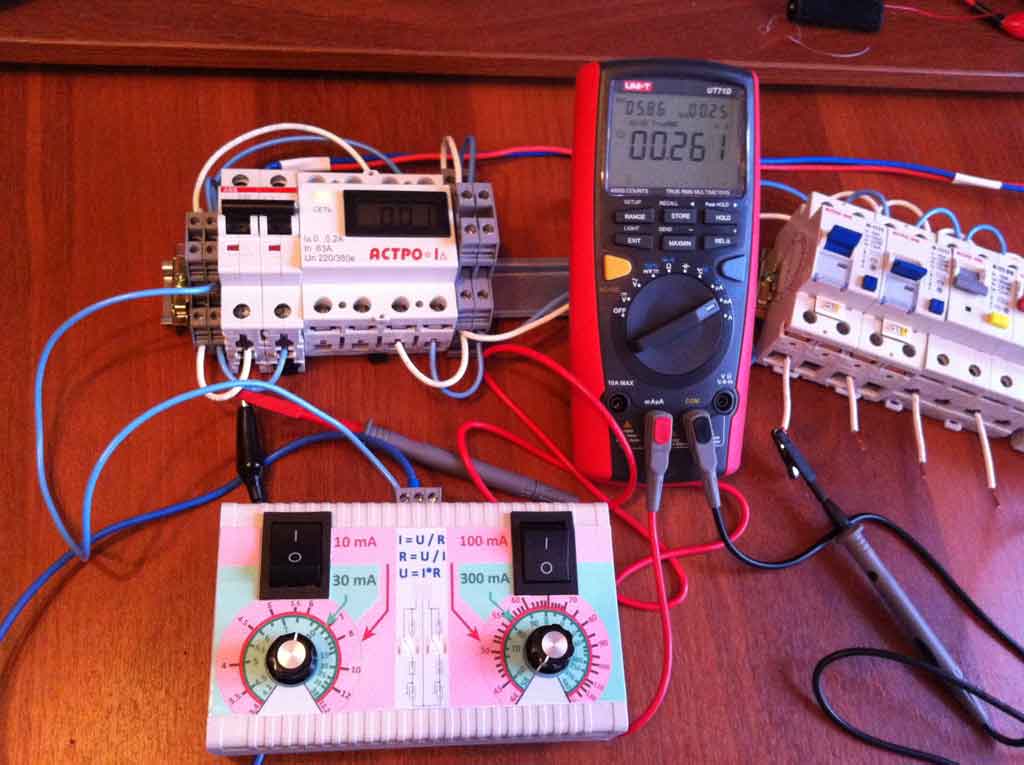

Здесь используется все та же лампочка-контролька с резистором, но дополнительно к ним в цепь подключается амперметр и еще одно сопротивление – переменное. В качестве последнего часто используют диммер – выключатель света с регулировкой яркости.

Порядок проверки следующий:

  • Реостат (диммер) выставляется на максимальное сопротивление и вся схема подключается как при проверке устройства защитного отключения в сети без заземления – один щуп к выводу фазы «из УЗО», а другой ко входу ноля «в УЗО».
  • Далее медленно уменьшая сопротивление реостата надо наблюдать за показаниями Амперметра – при какой силе тока произойдет срабатывание, на такую и рассчитано УЗО.

Если уставка УЗО порядка 30 мА, нет ничего страшного, если срабатывание произойдет при меньшей силе тока – 10-25 мА – это своеобразный запас на случай резкого возрастания тока утечки, чтобы устройство защитного отключения успело гарантированно сработать и человек даже в крайнем случае не «получил» больше 30 мА.

Наглядно про методы проверки УЗО на следующем видео:

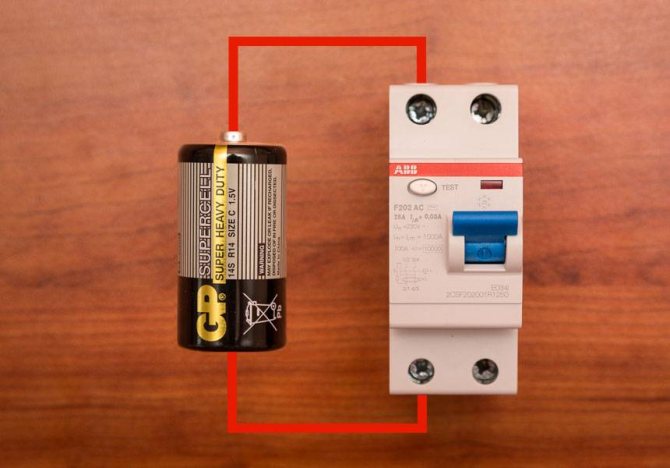

Способ №2 — Батарейкой

Вторая и не менее простая методика проверки УЗО на срабатывание – с помощью обычной пальчиковой батарейки. Проверить работоспособность в этом случае сможет даже чайник в электрике. К тому же, определить, исправно ли устройство защитного отключения можно будет еще в магазине при покупке УЗО.

Итак, самостоятельно проверить срабатывание изделия можно следующим образом:

  • К одному из полюсов защитной автоматики подключить провод длиной не менее 10 см.
  • Поднести пальчиковую батарейку к двум проводам: первый подключили Вы, а второй, как правило, устанавливается снизу еще на заводе.

При касании жилами к плюсу и минусу должно произойти срабатывание УЗО. Если рычаг не сработал, переверните батарейку и выполните проверку еще раз. В том случае, если устройство защитного отключения исправно, должен выбить рычаг, что будет говорить о работоспособности автоматики. Более подробно увидеть, как нужно проверить работу устройства защиты с помощью батарейки, Вы можете на данном видео примере:

Методика проверки срабатывания с помощью батарейки

Последовательность и порядок выполнений испытаний (измерений).

8.1. Собрать испытательную цепь как на рис. 1

Рис.1. Измерение оборудования, оснащенного УЗО, при помощи заостренного зонда или зонда в виде штепсельной вилки (нейтральный провод можно не подключать).

8.2 Измерение времени срабатывания УЗО.

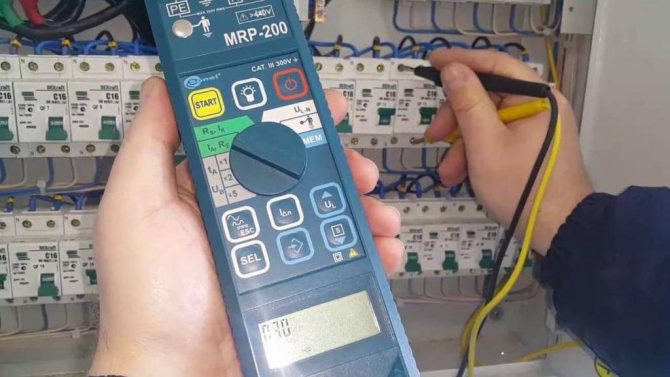

Для измерения времени срабатывания УЗО и активного сопротивления заземления необходимо:

— выполнить подключение L, N (нейтральный провод можно не подключать) и PE электрооборудования в соответствии с Рис.6;

— при помощи переключателя выбрать функцию измерения RE, tAи заданную кратность номинального дифференциального тока;

— при помощи клавиши 11 выбрать селективный или обычный выключатель УЗО;

— при помощи клавиши 10 выбрать значение безопасного напряжения;

— при помощи клавиши 9 выбрать номинальное значение выключателя дифференциального тока;

— при помощи клавиши 8 выбрать вид тестового тока и начальную фазу (в случае синусоидального вида);

— при нажатии клавиши 6 , производится измерение RE, результат выводится на основное считывающее поле 15

— при повторном нажатии 6 ; производится измерение t D.

В случае селективных выключателей после запуска измерения произойдет запаздывание на 30 сек, которое сигнализируется в основном поле.

После отключение выключателя УЗО в основном поле 15 будет высвечено значение времени срабатывания.

При помощи клавиши 13 можно вывести результат измерения активного сопротивления заземления RE. Повторное нажатие этой клавиши вызовет возврат к выводу tA. Во время вывода на дисплей обоих результатов измерений в дополнительном поле 16 высвечивается номинальное значение тока, установленное для данного типа выключателя.

8.3 Измерение контактного напряжения и пускового тока УЗО.

– Для того, чтобы произвести измерение пускового тока, необходимо:

– выполнить подключение L, N (нейтральный провод можно не подключать) и PE из электрооборудования в соответствии с Рис.6 ;

– при помощи переключателя выбрать функцию измерения UB, I D;

– при помощи клавиши 11 выбрать селективный или обычный выключатель УЗО;

– при помощи клавиши 10 выбрать значение безопасного напряжения;

– при помощи клавиши 9 выбрать номинальное значение дифференциального тока измеряемого выключателя;

– при помощи клавиши 8 выбрать вид тестового тока и начальную фазу (в случае синусоидального вида);

– при нажатии клавиши 6 ; производится измерение Uв, результат выводится на основное считывающее поле 15

– при повторном нажатии 6 ; производится измерение I D Если выключатель УЗО будет выключен, то в основном поле 15 будет высвечено значение пускового тока.

Повторное нажатие этой клавиши вызовет возврат к выводу I D.

Во время вывода на дисплей обоих результатов измерений в дополнительном поле 16 высвечивается номинальное значение тока, установленное для данного типа выключателя.

Если нас интересуют только измерения контактного напряжения UB, перед очередным измерением необходимо нажать клавишу 8 , что вызовет окончание этапа измерения пускового тока IA.

8.4 Автоматическое измерение параметров работы УЗО.

Для того, чтобы измерить все промежутки времени пуска УЗО, а также пусковой ток IA, контактное напряжение UB и активное сопротивление RE можно использовать функцию автоматического измерения.

Нет необходимости каждый раз запускать измерение, необходимо только инициировать измерение и включение УЗО после каждого его срабатывания.

Для установленного номинального значения тока выключателя и выбранного вида тока прибор выполняет серию измерений в нижеуказанной последовательности:

№ п/п Измеряемые параметры Условия проведения измерений
Синусоидальный ток Однонаправленный пульсирующий ток
1. UB, RE
2. tA 0,5IDn 0,5IDn
3. tA 0,5IDn 0,5IDn
4.* tA 1IDn 1IDn
5.* tA 1IDn 1IDn
6.* tA 5IDn 5IDn
7.* tA 5IDn 5IDn
8.* IA
9.* IA

* пункты, в которых при условии исправного выключателя УЗО должно наступить его выключение.

Если в процессе измерения наступит срабатывание (отключение) УЗО, то на дисплее будет выведена надпись 54 , информирующая о необходимости его включения.

После включения УЗО измерительный прибор выполнит следующее измерение. Если измеритель работал правильно, то после окончания серии изменений, на дисплей выводится надпись 49 .

Если выключатель сработал при полукратном токе I Dn или не сработал в других случаях, процесс измерения прерывается, а на дисплее появляется надпись 50 .

Измерение также прерывается в случае превышения заранее установленного значения безопасного напряжения UL.

В целях осуществления автоматического измерения параметров УЗО необходимо:

– выполнить подключение L, N (нейтральный провод можно не подключать) и PE электрооборудования в соответствии с рис.1;

– при помощи переключателя выбрать функцию измерения Auto;

– при помощи клавиши 11 выбрать селективный или обычный выключатель УЗО;

– при помощи клавиши 10 выбрать значение безопасного напряжения;

– при помощи клавиши 9 выбрать номинальное значение выключателя дифференциального тока;

– при помощи клавиши 8 выбрать вид тестового тока 55 или 57 (фаза изменяется автоматически в процессе измерения);

– при нажатии клавиши 6 ; производится измерение;

– после каждого срабатывания выключателя включать его заново.

Отдельные составляющие комплекта результатов измерений можно просмотреть, используя клавишу 13 . Выводу на дисплей отдельных результатов соответствуют мнемоники, появляющиеся в дополнительном поле 16 и описывающие вид выполняемого измерения, а также символы 55 и 56 или 57 и 58 , определяющие вид, а также начальную фазу или поляризацию тока.

8.5. Порядок измерения тока утечки групповых сетей:

— отключить автоматы нагрузки, включить УЗО;

— измерить ток срабатывания УЗО ID1;

— включить автоматы нагрузки, включить УЗО;

— измерить ток срабатывания УЗО ID2.

— Определить Iут= ID1- ID2. I ут не должен превышать 1/3 IDn.

Когда необходимо проверять

В первую очередь УЗО рекомендуется проверить при покупке во избежание приобретения бракованного устройства. Методика предварительной проверки следующая:

  • проверить аппарат на предмет внешней целостности (повреждения корпуса недопустимы);
  • проверить соответствие маркировки на корпусе заданным требованиям (для бытового применения используются только УЗО типа А или АС);
  • проверить ход и фиксацию рычажного переключателя, он должен жестко фиксироваться в каждом из двух положений — вкл/выкл.

Если у вас с собой пальчиковая батарейка и отрезок электропровода или магнит, то вы можете использовать их для предварительной проверки УЗО — способы описаны ниже. Но следует помнить, что испытания батарейкой или магнитом допустимы только для электромеханических ВДТ.

Более дешевые электронные устройства нуждаются в подключении к источнику питания, поэтому испытание таких УЗО возможно только после покупки — на специальном стенде или после непосредственной инсталляции в электросеть.

Фактически для бытовых электросистем достаточно делать проверку раз в полгода. На производстве цикл проверочных работ стандартизирован, проверки проводятся по расписанию, данные вносятся в протокол проверки УЗО и журнал проверочных работ.

Ошибки при подключении дифавтоматов и УЗО

Видеоблогер и профессиональный щитовик Дмитрий, ведущий авторский блог «Заметки электрика», подготовил видеоматериал, в котором рассказал о самых распространенных ошибках при подключении УЗО и дифференциальных автоматов. Автор подчеркивает, что от неправильного соединения проводов не застрахованы даже опытные электрики, не говоря о новичках. Отметим, что в качестве примера для видеообзора Дмитрий использовал дифференциальные автоматы от компании КЭАЗ. Это аппараты серии OptiDin VD63 с номинальным током 16А, характеристикой «С» и током уставки 30 (мА).

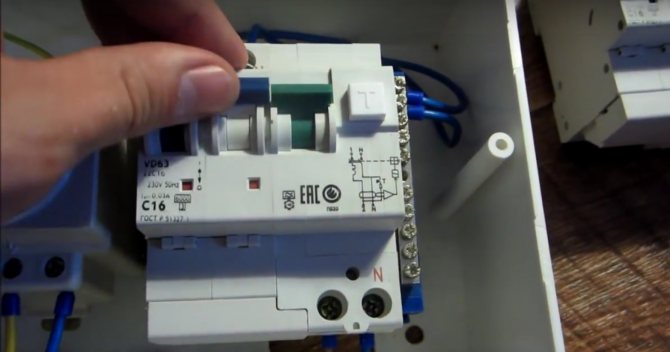

У дифавтомата OptiDin компании КЭАЗ конструктивно выполнено разделение при срабатывании токовой защиты (теплового и электромагнитного расцепителя), а также токов утечки. Если автомат отключился и зеленая рукоятка осталась в верхнем положении, то сработала защита от перегрузки или короткого замыкания в цепи. Если зеленая рукоятка тоже отключилась, то в цепи произошла утечка. Это очень удобно, так как сразу видна причина неполадки.

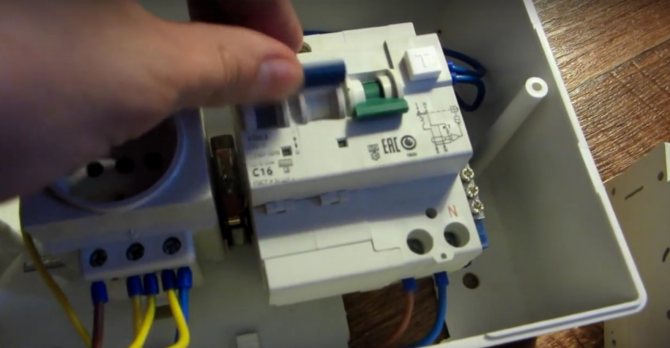

Если УЗО или дифавтомат подключен неправильно, то устройство не будет выполнять свои функции, начнет ложно срабатывать, либо игнорировать вероятные утечки и короткие замыкания. Чтобы убедиться в исправности дифавтомата, нужно проверить его кнопкой «тест». Для этого взводим рычажки и наживаем на «тест». Аппарат должен отключиться.

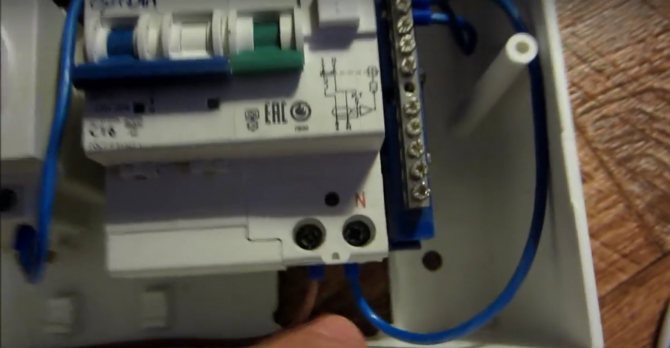

Ошибка №1 — соединение нуля (N) и защитного проводника (РЕ) после дифавтомата или УЗО. Это самая распространенная ошибка при монтаже, когда рабочий ноль соединяют с защитным проводником (PE). Так обычно поступают электрики «старой закалки», выполняя таким образом зануление. В этом случае ток, прошедший через фазный полюс дифавтомата, будет меньше, чем ток, вернувшийся через нулевой полюс. При этом, часть тока пройдет через защитный проводник PE, что приведет к срабатыванию автомата. При таком подключении не удастся даже взвести рычажки, так как УЗО или дифавтомат будет сразу же отключаться, даже если в розетку ничего не включено.

Ошибка №2 — неполнофазное подключение дифавтомата. В таком случае фазу с выхода подключают на нагрузку (розетку), а ноль пропускают мимо, то есть проводят его к нулевой шинке (N). Тогда дифавтомат можно включить, но при малейшей нагрузке он сразу же отключится, ведь ток вначале пройдет через аппарат, но обратно он будет двигаться не через нулевой полюс, а по нулевой шине в сеть. При включении обычной лампочки дифференциальный автомат сразу отключится. Кнопка «тест» здесь будет работать.

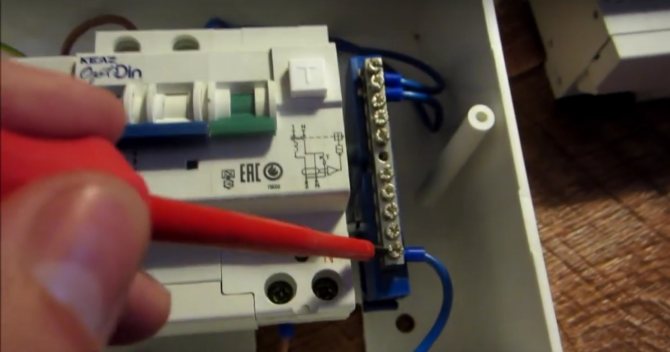

Ошибка №3 — соединение нулевого провода (N) после дифавтомата с общей нулевой шиной. Здесь с УЗО уходит один фазный проводник, а к нулевой клемме ничего не подключено. При такой ошибке ноль подключают на нулевую шину, а с нее — на нагрузку, игнорируя нулевую клемму. В итоге УЗО или дифавтомат без проблем взводится, но кнопка «тест» не работает. При подключении нагрузки аппарат сразу же срабатывает.

Ошибка №4 — при подключении одного из полюсов дифференциального автомата. В данном примере приходящая фаза идет на входную клемму, а уходит — на розетку (нагрузку). Здесь все правильно, однако смысл ошибки в том, что при подключении полюсов меняются местами клеммы, и ноль попадает на нулевую шину и уходит с нее на выходную клемму вместо входного нуля. В результате оказывается, что нулевой полюс подключен сонаправлено по отношению к фазному полюсу. Здесь аппарат включается, но кнопка «тест» не работает. В таком случае при подключении любой нагрузки происходит срабатывание.

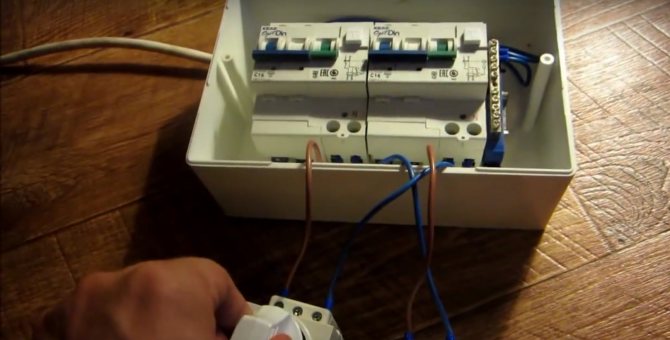

Ошибка №5 — соединение нулей (N) разных групп. Не менее распространенная ошибка, когда в щите установлены, например, два дифавтомата. При подключении фаз ошибки не возникло, но нулевую жилу одного кабеля подключили к выходу второго, а ноль второго — к выходу первого. Здесь нули получились перепутаны и подключены на соседние устройства. В таком случае дифавтоматы взводятся и кнопка «тест» работает, однако при включении нагрузки оба аппарата отключаются. То есть без нагрузки все функционирует нормально, но при подключении электрического прибора в любую из розеток, оба автомата отключаются, так как в каждом устройстве ток будет проходить только по одному полюсу, что и вызовет срабатывание.

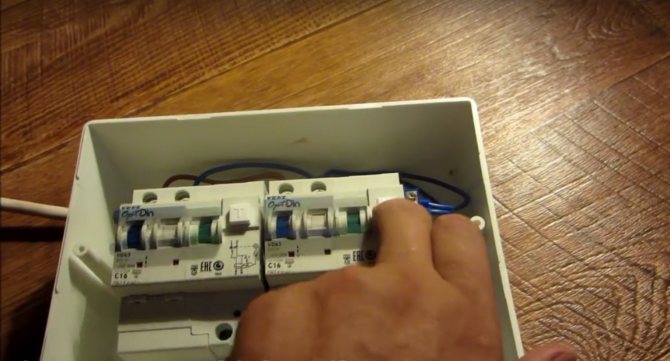

Ошибка №6 — объединение нулей после двух дифавтоматов. Происходит, когда соединяют нули от двух аппаратов между собой. Такое случается при ошибочном соединении в распределительной коробке. Здесь кнопки «тест» работают по отдельности, но при заведении рычажков обоих аппаратов и нажатии «тест» на одном из них, срабатывают оба устройства. Если подключить нагрузку в любую из розеток, то дифавтоматы отключатся.

Также в данном материале автор обращает внимание, что с продукцией КЭАЗ он знаком долгое время через «легендарные» автоматы АП-50, а также АЕ-20 и ВА51-35. Он отмечает прекрасное качество изделий Курского электроаппаратного завода, но в OptiDin ВД63 выделяет небольшой недостаток в плане габаритов — он занимает в щитке 4 модуля, когда у конкурентов есть более компактные аналоги.

Источник: keaz.ru

Что проверяется в ходе испытаний, проводимых ЭТЛ

Учитывая, что УЗО является тем узлом, который может быть прямой причиной несчастного случая, официальная методика его проверки строго регламентирована и, как правило, зафиксирована в приказах по соответствующим цехам.

Общие требования к процессу измерений оговорены в ГОСТ Р 50571.16-2007. Нормативные значения, на основании которых делается заключение об исправности прибора оговорены в ГОСТ Р МЭК 60755-2012.

Контролируемыми параметрами в данном случае являются:

  • номинальное рабочее напряжение (то есть, то напряжение, при котором УЗО сможет выполнять свои функции);
  • номинальный ток нагрузки (максимально допустимый ток, проходящий через коммутационные клеммы прибора);
  • значения отключающего дифференциального тока (самый важный параметр, на сегодня он должен принадлежать ряду 10, 30, 100, 300 и 500 мА);
  • максимальный ток короткого замыкания, который способен выдержать прибор;
  • время отключения (от 0.04 до 0.3 секунды, в зависимости от величины отключающего дифференциального тока).

Кроме этого, в ходе измерений защитное устройство может подвергаться воздействию токов разной конфигурации.

Диапазоны испытательных токов

Очевидно, что зафиксировать все эти значения вручную крайне сложно, поэтому в список оборудования электролабораторий входят специальные приборы, выполняющие всю серию измерительных действий в автоматическом режиме.

Измерения прибором

Если работы выполняет электротехническая лаборатория, то последовательность проверки состоит из следующих этапов:

  • осмотр коммутационного щита;
  • проверка правильности срабатывания переключателя (не должно быть промежуточных положений);
  • проверка срабатывания по нажатию на кнопку «Тест»;
  • сборка измерительной схемы (с отключением от основных линий питания и потребителей);
  • проведение измерений;
  • оформление отчётной документации (в том числе и дополнения в смете, обусловленные необходимостью сборки специальных стендов).

Контроль защитных систем в трёхфазных цепях выполняется в той же последовательности.

Электротехническая лаборатория «Мега.ру» оказывает услуги по подготовке и проведению электроизмерительных испытаний, включая все виды проверок устройства защитного отключения. Уточнить расценки и сделать заказ на выезд специалистов можно любым способом связи, опубликованным в разделе «Контакты».

Источник: m-e-g-a.ru

обработка результатов измерений

9.1 Паспортные данные прибора MIE 500:

Таблица 9. Тест выключения УЗО и измерение времени срабатывания (tD)

Тип выключателя Установка

кратности

Диапазон

измерения

Разрешение. Погрешность
Общего типа 0,5 IDN 0..200мс 1 мс ± 2% и.в. ±1 ед. мл. разряда
1 IDN
2 IDN 0..150мс
5 IDN 0..40мс
Селективный 0,5 IDN 0..500мс
1 IDN
2 IDN 0..200мс
5 IDN 0..150мс

точность задания дифференциального тока

для 1хIDN, 2хIDN , i 5хIDN……………………………………………….. 0…5%

для 0,5*IDN …………………………………………………….. –5…0%

Таблица 10. Измерение пускового тока УЗО для синусоидального дифференциального тока (IA)

Выбранный номинальный ток выключателя Диапазон измерения Разрешение. Ток измер. Погрешность
10 мA 3,3..10,0мA 0,1 мA 0,3 x IDn..1,0 x IDn ± 5 % IDn
30 мA 9,0..30,0 мA
100 мA 33..100 мA 1 мA
300 мA 90..300 мA
500 мA 150..500 мA

Таблица 11. Измерение пускового тока УЗО для дифференциального пульсирующего

однонаправленного тока (ID)

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измер. Погрешность
10 мA 4..20 мA 0,1 мA 0,4 x IDn..2,0 x IDn ± 10 % IDn
30 мA 12..42 мA 0,4 x IDn..1,4 x IDn ± 7 % IDn
100 мA 40..140 мA 1 мA
300 мA 120..420мA

– возможно измерение для положительных или отрицательных полупериодов тока утечки

– время течения тока измерения максимально. 2560 мс

номинальная температура…………………………………. +20..+25°C

  1. температурный коэффициент для измерения пускового тока:………………± 0,5% / 10°C.

8.3 Обработка результатов измерений дифференциального отключающего тока УЗО и токов утечки групповых линий.

Измерение дифференциального отключающего тока УЗО-20 ВАД-1 с номинальным отключающим током IDn = 30 мА, предназначенного для защиты трех групповых линий сети, установленного перед автоматическими выключателями этих линий. Температура при измерении 30о С. Температурный коэффициент для измерения пускового тока ± 0,5% / 10°C.

При измерении дифференциального отключающего тока УЗО (автоматические выключатели отключены) показания прибора — 20 мА.

При измерении отключающего тока УЗО с учетом то­ков утечки сети (автоматические выключатели включены) показания прибора — 15 мА.

В первом случае ID=20 ± 1,05 мА, что удовлетворяет требованиям ГОСТ Р51356-1-99 (0,5IDnDDn).

Во втором случае ID=15 ± 0,79 мА, а ток утечки сети Iут=5±1,84 мА, что тоже удовлетворяет требованиям нормативных документов (п. 7.1.83 ПУЭ), а именно: ток утечки сети не должен пре­вышать одной трети номинального дифференциального отключающего тока УЗО.

Лабораторная проверка и проверка автоматов защиты по месту

В лаборатории можно точно проверить автомат защиты по трем основным характеристикам:

  • Номинальному току работы;
  • Току, при котором срабатывает защита;
  • Времени защитного срабатывания при перегрузке (уставка теплового расцепителя) и коротком замыкании (уставка электромагнитного расцепителя).

По понятным причинам, лабораторная проверка автоматического выключателя делается в исключительных случаях и уж точно не подходит для проверки выключателя при покупке.

Есть более простая технология проверки автоматов, это тестовая прогрузка автоматического выключателя. Она делается или вернее, должна делаться, перед установкой автомата защиты в электрический щиток. Для местечковой подгрузки автоматов защиты выпускаются специальные подгрузочные устройства.

Если вы делаете электрику своими руками, то для спокойного сна, можно взять в аренду подгрузочное устройство и проверить подгрузкой все автоматы защиты своего электрического щита квартиры или дома (коттеджа).

Но опять-таки, этот вид проверки автомата защиты не подходит для проверки автомата при покупке. Что же делать?

Кстати, не стоит быть параноиком и думать, что большинство автоматов защиты потенциально неисправны. Это же относится к «умным» советам в Интернет, что автоматы такой , а вот эти просто класс. Все это бред. Бракованные автоматы могут быть любой фирмы.

У меня в доме 10 лет назад бесплатно установили автоматы ИЭК, была такая программа, за это время срабатывали раз 20-30, и я не вижу причин их менять.

Нормативная ссылка

ГОСТ Р 50345-2010: Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. (Скачать напрямую в формате DOC)

Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
