Как починить выключатель света – инструкция по ремонту

Виды выключателей и принцип работы

По количеству коммутируемых цепочек и числу клавиш все существующие разновидности выключателей делятся на следующие виды:

• одноклавишные модели;
• двухклавишные образцы;
• трехклавишные приборы.

До сих пор используется еще одна разновидность старых устройств, у которых элемент, управляющий механизмом выключателя, больше похож на кнопку.

Кроме того, на отечественном рынке представлены редкие виды коммутирующих изделий поворотного типа. По способу управления они немного напоминают пакетный выключатель. Также встречаются недорогие китайские приборы, относящиеся к сенсорным чувствительным устройствам. Для управления ими не потребуется значительных усилий – достаточно поднести палец к контактной пластине.

Принцип работы выключателя обычного типа основан на замыкании подвижного и неподвижного контакта при переведении клавиши в верхнее положение и их размыкании при обратном действии. Таким же образом работает и так называемый «проходной» выключатель, отличающийся от обычного наличием дополнительных групп контактов, а также способом включения в осветительную сеть.

Устройство

Прежде чем устанавливать выключатель, давайте рассмотрим, как устроен этот коммутационный аппарат. Сделаем это на примере самого простого одноклавишного выключателя света. Наиболее важной частью этого устройства является рабочий механизм. Он представляет собой металлическую рамку, на которой закреплён привод, непосредственно осуществляющий включение и отключение аппарата. По сути, этот привод является подвижным контактом, который соединяет между собой два неподвижных контакта выключателя.

Будет интересно➡ Описание принципиальной электрической схемы с примером

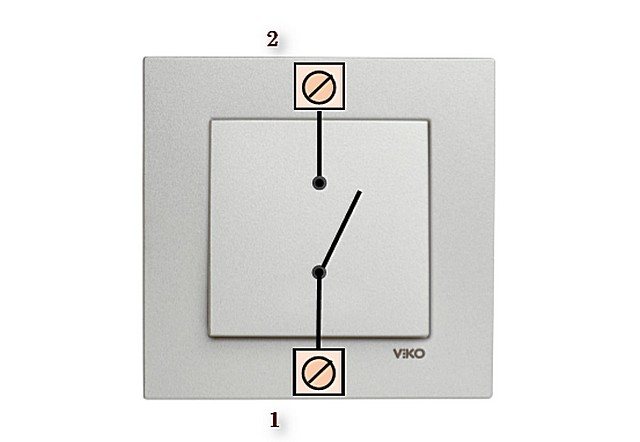

Один неподвижный контакт – входящий, к нему подключается провод из питающей сети, второй – выходящий, проводом он соединяется со светильником. Правильное положение этих двух неподвижных контактов – разомкнутое, при этом выключатель считается отключённым, цепь между питающей сетью и светильником не замкнута, лампочка не горит. Как только происходит воздействие на привод выключателя, подвижный контакт принимает такое положение, при котором замыкает цепь между двумя неподвижными, от источника питания поступает напряжение на лампочку и она загорается.

Рабочий механизм выключателя.

Вся контактная часть в целях безопасности помещена в какой-то диэлектрик (это может быть пластик либо фарфор). Установка выключателя производится в стенных отверстиях, но перед этим в проделанные в стене дырки необходимо вмонтировать специальные подрозетники. А уже в них закрепляется рабочий механизм выключателей. Их надёжная фиксация осуществляется за счёт раздвижных лапок, расположенных по бокам рабочей части.

Ещё одна конструктивная составляющая выключателей – это защитные элементы. Как правило, они выполняются из пластика. Первая из этих элементов – клавиша, она крепится к приводу рабочей части и осуществляет непосредственное управление коммутационным аппаратом. Второй элемент – это защитная рамка, она закрывает рабочую часть и предотвращает возможность прикосновения человека к контактам выключателя, находящимся под напряжением. Крепление рамки осуществляется винтами либо пластиковыми защёлками.

Причины поломок

Определить неисправность выключателя можно по следующим признакам:

• при нажатии на клавишу или при повороте тумблера, регулятора, других действиях свет не включается;
• операции включения ли выключения требуют многократного повторения, клавиши или другие элементы работают с заеданием;
• ощущается повышение температуры корпуса устройства включения света;
• после замыкания цепи слышен треск или видно мерцание лампы;
• частое перегорание лампочек независимо от их типа (накала, светодиодных, галогеновых и т. п.);
• при замыкании контактов в выключателе в нём издаётся потрескивание;
• прибор не подключается к сети.

Эти проблемы могут возникать из-за следующих неисправностей:

1. Разрушение отдельных элементов выключателя или расплавление контактов.
2. Нарушение целостности и контакта в месте фиксации электропроводки или клемм.
3. В контактной группе разрушен корпус.
4. Изношена группа контактов.

Основной принцип работы выключателя любого типа – это замыкание для включения света и размыкание контактов для его выключения. Однако часто в более сложных конфигурациях выключателей поломки могут быть даже несущественными, которые будут препятствовать замыканию цепи светильника.

Способы переключения света

Квартирные выключатели могут управляться:

• нажатием на клавишу
• переключением тумблера
• натяжением или отпусканием шнура (цепочки)
• перемещением ползунка
• включением кнопки
• встроенным датчиком движения
• сенсорной панелью
• интенсивностью падающего светового потока
• дистанционным пультом

Они чаще всего устанавливаются на стене для наружного или внутреннего монтажа электропроводки. При скрытом способе размещения выключатель прячется в гнезде внутри стены, а провода подключаются к клеммам после закрепления корпуса. Для открытой проводки используют подрозетник. К нему шурупами крепят основание.

Клавишные конструкции

Клавишные выключатели освещения являются классикой жанра. Такой вид лидирует на рынке электротехнических изделий и чаще всего используется для подключения светильников . Принцип работы довольно простой – цепь замыкается при нажатии перекидной клавиши. Существуют одно-, двух- и трехклавишные модели. Конструктивно выключатель света, управляемый нажатием на клавишу, состоит из стационарно закрепленных в корпусе контактов и подвижного качающегося механизма, поджимаемого пружиной, работающей на:

• сжатие
• растяжение

В первом случае усилие надавливания на клавишу передается шарику, сжимающему пружину. Он проскальзывает по оси качания коромысла, перекатывается по его плечу и перемещает подвижный механизм с контактами в противоположную сторону.

При втором способе на клавише выключателя закреплена рамка, прижимаемая пружиной к основанию. Она качается вокруг оси и своим движением создает или разрывает электрический контакт.

В обоих случаях подвижная часть под действием пружины переключает выключатель из одного состояния в другое в зависимости от места нажатия на нижнюю или верхнюю часть клавиши. При правильно подобранных электрических параметрах и соблюдении режима эксплуатации выключатель может безотказно работать многие десятилетия. Бытовые выключатели имеют небольшую нагрузочную способность, рассчитанные на включение от одного до нескольких единиц источников света одновременно. Рассчитаны на ток нагрузки до 10-15 А. Более мощную нагрузку такими устройствами в чистом виде коммутировать уже нельзя.

Преимущество такого вида выключателей:

• невысокая цена
• удобное пользование
• легкий ремонт, установка и замена

Особых недостатков нет.

Перекидные и проходные выключатели

Они являются разновидностью клавишных конструкций перекидного типа. При манипуляции клавишей загорается одна из двух подключенных к ним ламп. Чаще всего такие модели применяют для управления светом из нескольких удаленных мест. В момент размыкания цепи — обычный выключатель (не важно, сколько у него клавиш) только разрывает цепь, переключатель также разрывает цепь, но при этом тут же происходит замыкание другой цепи.

Проходными выключателями называют устройства, предназначенные для обеспечения управления одним источником света из двух или более различных мест. Схемы с их использованием несколько сложнее, чем традиционные, поскольку подразумевают установку нескольких коммутационных аппаратов. Освещение с использованием проходных выключателей обычно обустраивают в длинных коридорах, на лестницах, садовых дорожках, в спальнях. Такая схема позволяет, включив свет в одном конце помещения, выключить его в другом, не возвращаясь к первому выключателю. Подробнее про проходные выключатели, читайте в нашей статье.

Шнуровые выключатели

Такие модели массово устанавливались внутри панельных многоэтажных зданий в 70 — 80 годы. Они, при правильной эксплуатации, продолжают работать и сейчас. Особенность их устройства — свисающий вниз от корпуса капроновый шнур, который привязан к поворотному рычагу, скрепленному с подвижной контактной колодкой. Возврат колодки обеспечивается за счет энергии сжатия пружины после отпускания шнура. Среди подобных моделей существуют конструкции, которые посредством натяжения шнура (поворота рычага), осуществляют управление двумя группами светильников для люстры: при первом натяжении включается один блок ламп, при втором — другой, а затем они последовательно отключаются.

Торшеры, настенные бра и настольные лампы достаточно часто снабжаются именно таким типом выключателя: свисающим из-под плафона шнурком с изящной гильзой-рукоятью. К слову, в современной Великобритании до сих пор это устройство является единственным разрешенным для установки в ванных комнатах: считается, что отсутствие возможности даже случайно прикоснуться к электрической начинке устройства или его находящимся под напряжением частям, обеспечивает безопасность.

Из соображений эстетики выключатели такого типа устанавливают в интерьерах в стиле ретро, классицизме, барокко и модерне. И если еще несколько десятилетий назад электрики получали заказы на переоборудование квартир старой постройки выключателями кнопочными взамен «устаревших» веревочных, то последние модные веяния повернули тенденцию вспять. Стильные интерьеры снова оборудуют веревочками и цепочками.

Кнопочные устройства

Кнопочные выключатели бывают двух видов:

• с фиксацией
• без фиксации

Их можно встретить в основании настольной лампы, над которым возвышается кнопка с обоймой. Цилиндрическая часть выключателя снизу панели выведена через технологическое отверстие. Подготовленные концы электрических проводов заводятся в гнезда и зажимаются винтами с торцов корпуса. Кнопочные выключатели работают по принципу ключа, когда при первом нажатии они зажигают свет и оставляют его гореть, а при повтором — гасят его.

На практике часто встречаются кнопки с пружиной самовозврата, которые создают импульс тока (работа в режиме кнопки без удержания). Для управления светом с помощью таких устройств необходимо подключать дополнительно релейную схему. По сути такой вид выключателей – это просто кнопки. Такие же кнопки как например используются в дверных звонках. Эта кнопка подключается к импульсному реле, которое уже и проводит включение и отключение света по нажатию кнопки.

Ползунковые переключатели- выключатели

В закрытом корпусе со стационарно закрепленными контактами перемещается подвижный механизм с контактным мостиком. Пружина сжатия обеспечивает улучшенную фиксацию и ужим сдвинутых площадок для создания хороших условий прохождения электрического тока. В таких выключателях подвижный элемент размещен над центральной частью. Такое устройство обеспечивает четкий ужим для создания хорошего электрического контакта с минимальной вероятностью возникновения искрения. Это является условием обеспечения длительной и надежной работы.

Сенсорные выключатели

Такие конструкции не нуждаются в механическом воздействии: они имеют на внешней стороне специальную панель, управляемую простым касанием пальца. Подобные модели могут быть настроены для работы в режиме ключа либо кнопки. По своему устройству сенсорные выключатели состоят из:

• чувствительного элемента, реагирующего на прикосновение и отправляющего команду на обработку
• электронной схемы с полупроводниковыми элементами, которая воспринимает сигнал-команду и преобразует его для восприятия исполнительным органом
• коммутационной части, обеспечивающей силовые переключения

Благодаря электронной начинке они могут управляться дистанционно и оснащаться дополнительными функциями датчиков:

• движения
• температуры
• освещенности

Выключатели с датчиком движения

В их конструкцию входят электронные компоненты, осуществляющие постоянный анализ:

• уровня освещенности контролируемого пространства
• наличия (или отсутствия) движения человека в зоне чувствительности датчика

При соблюдении необходимых условий для включения света датчик срабатывает.

Сумеречные выключатели

В основу этой конструкции положен принцип фотореле, которое реагирует на изменение освещенности специальным датчиком. При уменьшении светового потока такой выключатель самостоятельно включает светильник, который будет гореть до тех пор, пока наружное освещение не увеличится. Для экономной работы светильника сумеречные выключатели дополняют датчиками движения или присутствия.

Выключатели с дистанционным управлением

Они позволяют управлять светильником на расстоянии посредством небольшого пульта-брелка, являющегося передатчиком, излучающего команды по радиоканалу. Сам выключатель — это приемник, который собственными коммутационными контактами врезается в провод питания светильника. Его можно устанавливать непосредственно около крепления люстры либо вместо старого клавишного выключателя или даже внутри квартирного щитка. Для управления энергосберегающими люминесцентными или светодиодными лампами 12 В, на выключатель придется подавать фазу и ноль для блока питания.

В зависимости от передаваемой команды с пульта происходит включение или отключение света. Дальность действия передатчика зависит от конструкции и материалов здания, а средняя мощность излучения достаточна для преодоления расстояния порядка 20 — 25 метров. Для питания брелка достаточно использовать обычные батарейки. Учитывая экономный режим эксплуатации, срок их работы будет довольно продолжительным. Использование в схеме управления микропроцессорных контроллеров позволяет расширить функциональные возможности светильников, осуществлять их плавный запуск, регулировать силу света, использовать таймер и другие механизмы.

Разбор выключателя света

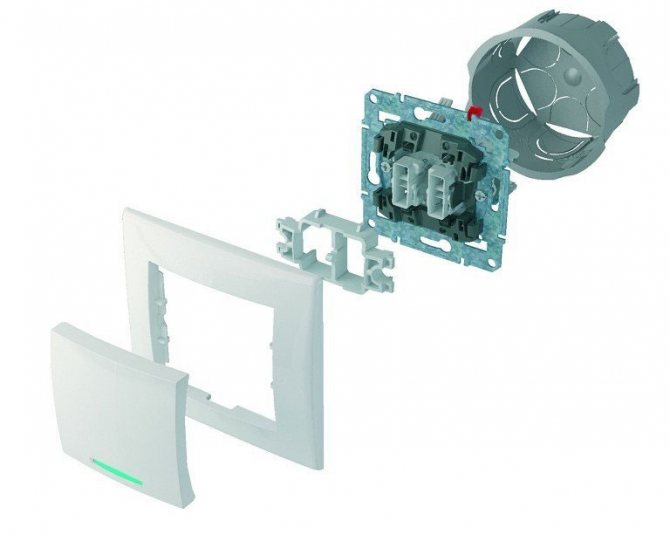

Чтобы починить выключатель, необходимо первым делом разобрать его. Приступим к работе. Несмотря на то, что вы уже отключили подачу электроэнергии, проверьте уровень напряжения с помощью мультиметра. Если у вас нет подобного аппарата, воспользуйтесь отверткой-индикатором, приобрести которую можно в ближайшем строительном магазине или магазине электротоваров.

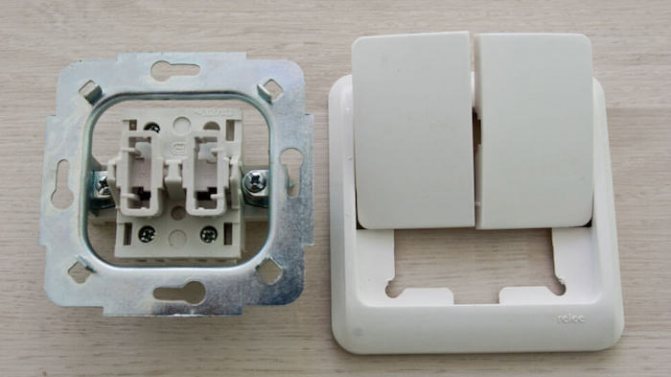

Двухклавишный выключатель

• Приступая к решению задачи починки выключателя света, вооружитесь тонкой отверткой или ножом для того, чтобы поддеть и снять кнопки, а также — декоративную крышку выключателя из специальной пластмассовой коробки (подрозетника). В новых моделях обычно присутствует выемка для более удобного поддевания крышки. Затем нужно открутить винты, расположенные под кнопками. Не забывайте аккуратно складывать их в приготовленную емкость.
• Снимите выключатель со стены, открутив крепежи, не забыв отметить его положение на стене. Крепежные элементы могут быть разными, что зависит от материала, из которого изготовлена стена.
• Маркером отметьте основной провод, крепящийся к основной клемме, который отвечает за напряжение.

Восстановление поворотных и сенсорных моделей

Сенсорные выключатели подлежат ремонту в специализированных мастерских. В приборах поворотного типа характерные неисправности имеют примерно те же причины и проявления, что и у клавишных аналогов. В их рабочем механизме также подгорают и полностью изнашиваются замыкающиеся и размыкающие контакты, что объясняется их интенсивной эксплуатацией. Кроме того, по аналогии с уже рассмотренными образцами, в них также возможно ослабление контактов в местах подключения фазных проводников.

Восстановление выключателей этого класса аналогично уже рассмотренному подходу для клавишных изделий. Сложности возникают при поломке кулачкового механизма, отремонтировать который вручную вряд ли удастся. В этом случае специалисты советуют полностью заменить прибор новым изделием.

Сенсорные выключатели в домашних условиях ремонту не подлежат. Из-за сложности конструкции диммерного устройства их восстановление возможно только в специализированных мастерских.

Правила подключения и подготовка к монтажу

Согласно положениям ПУЭ, подключение одноклавишного выключателя в любую сеть выполняется только в разрыв фазного проводника.

Устанавливать его в рассечение нулевой шины категорически запрещается. В противном случае появляется угроза получения удара током при ремонте люстры, например.

Перед тем как подсоединять выключатель к линейным проводникам потребуется основательно подготовиться к этому мероприятию.

Подготовительные процедуры

1. Выбирается место, подходящее для установки прибора. Основные требования – удобство и безопасность.
2. Прорисовывается во всех деталях схема подключения выключателя.
3. Подготавливается комплект инструментов и материалов, без которых невозможно обойтись при проведении монтажных работ.

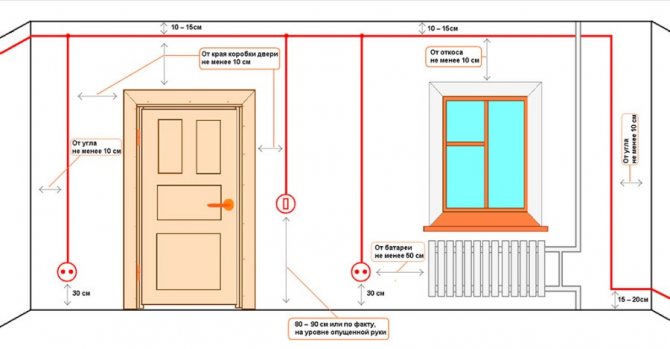

Место под монтаж выбирается в полном соответствии с требованиями действующих нормативов, а при составлении схемы подводки к выключателю обязательно учитывается направление присоединения.

На корпусе снизу и сверху обозначены стрелки, направленные вовнутрь и наружу. Они означают места ввода фазного проводника, идущего от линейного автомата и вывода его продолжения.

• отвертка плоская и крестообразная;
• бокорезы монтажные;
• коробка установочная для скрытого монтажа;

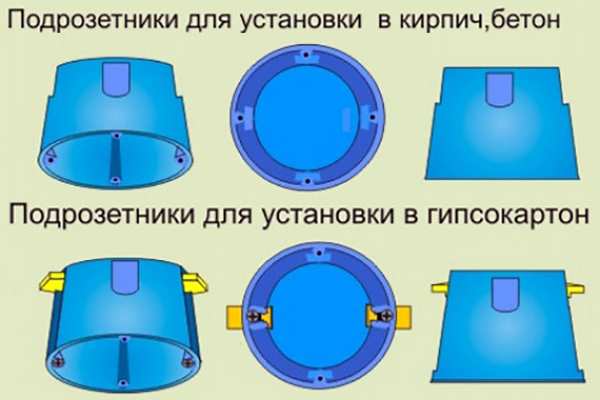

• подрозетник для открытой установки.

Также следует подготовить изоляционную ленту и набор дополнительного крепежа.

При подготовке инструмента важно обратить внимание на еще одну ответственную деталь. Для монтажа выключателя закрытым способом потребуется дрель со специальной сверлильной насадкой, которую специалисты называют «коронкой».

Ремонт удлинителя

В хозяйстве часто применяется удлинитель для подключения электроприборов, расположенных на большой удалённости от розеток. Их выпускают в виде сетевых фильтров, оборудованных включателем для нескольких розеток.

Демонтаж

Чтобы найти поломку, потребуется отключить удлинитель от сети и разобрать его. Определяют локализацию проблемы: колодка с розеткой, кабель или вилка. Если невозможно определить дефект сразу при осмотре, удлинитель необходимо разобрать. Все операции выполняются по следующему алгоритму:

1. В нескольких местах прикручены винты, которые держат верхнюю крышку на плоском основании с проводом и сердцевинами розеток.
2. Необходимо отвёрткой выкрутить все болты.
3. Определить винты в отдельную ёмкость, чтобы не потерять в ходе ремонта.
4. Открутить медные пластины, которые соприкасаются с проводами.

Замена и починка деталей

В зависимости от проблемы может быть несколько способов ремонта удлинителя:

1. Если разорван провод, ищут место плохого контакта. Для этого подключается удлинитель к сети, в него вставляется настольная лампа или другой прибор, который будет сигнализировать о наличии в цепи тока звуком или светом. Провод необходимо выгибать в разных направлениях каждые 5 см и смотреть, на каком этапе загорится или заиграет подключённый прибор. Это место необходимо аккуратно вырезать, оголить провода, спаять или скрутить их попарно, обмотать изолентой отдельно друг от друга.
2. Если проблема в вилке, то чаще всего требуется замена на новую, поскольку разрезать её и искать проблему — это более затратное мероприятие, чем его замена.
3. Если проблема внутри корпуса с самими розетками удлинителя, сначала проверяют каждую из них на предмет контакта проводов с медной пластинкой. Если он плохой или отсутствует, необходимо надфилем затереть все контакты. Чаще всего эта операция исправляет проблему. Плотное прилегание пластин к вилке обязательно, поэтому нужно их подогнуть в нужном направлении.

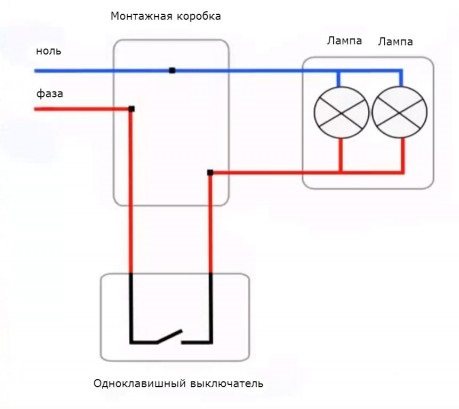

Как подключить одноклавишный прибор на две лампочки

1. От верхней клеммы прибора в сторону распределительной коробки отводится один проводник.
2. От нее в сторону каждого из осветителей протягивается свой отдельный фазный провод.
3. В завершение останется провести расключения внутри самой коробки, после чего два отходящих к лампочкам отвода окажутся подсоединенными с помощью перемычки.

Этот способ применим лишь в том случае, когда два осветителя располагаются поблизости — в одной комнате с общей распределительной коробкой.

Для укладки провода до второго осветительного прибора совсем не обязательно подготавливать штробы в стенах и потолке. Можно воспользоваться обычным пластиковым кабельным каналом, проложенным по этой же трассе.

При наличии в квартирной электропроводке шины заземления соответствующий провод подсоединяется к корпусу светильника. При его отсутствии заземляющая клемма остается незадействованной.

Порядок ремонта

Итак, у вас не работает выключатель, вы решили отремонтировать его своими руками и уже подготовили нужный инструмент. Теперь переходим непосредственно к ремонту, который вам будет легче выполнить, руководствуясь этой пошаговой инструкцией:

• Чтобы не допустить поражения током во время работы, в первую очередь квартиру нужно обесточить, выкрутив электрические пробки или выключив рубильник.
• Убедиться в отсутствии напряжения, проверив индикаторной отверткой любую домашнюю розетку.
• Произвести демонтаж выключателя света. Для этого необходимо снять декоративную крышку, дополнительно проверить отверткой-индикатором, что на устройство не подается ток, после чего выкрутить боковые винты крепления. Теперь корпус приспособления можно вытащить из подрозетника.
• Отделить от выключателя света электрические кабели. Если устройство имеет две клавиши, желательно пометить маркером вводную жилу, иначе при обратном подключении их можно перепутать.

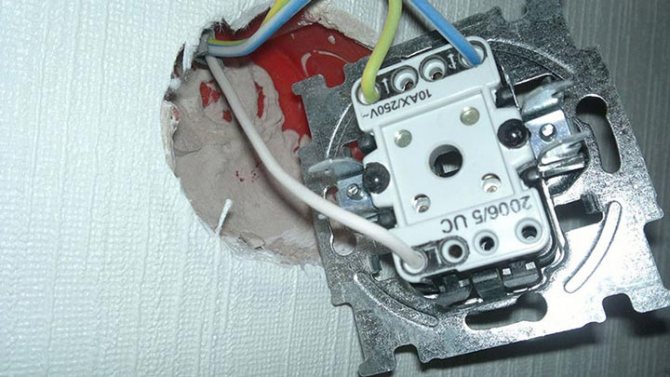

• Разобрать корпус. Открывается доступ к контактам, которые обычно и являются причиной выхода выключателя из строя. Находятся они под зафиксированной винтами пластиковой клавишей.
• Произвести визуальный осмотр контактов. Если на них обнаружен нагар, снимите его наждачкой, чтобы вернуть металлический блеск.

Иногда нагар не получается полностью вычистить с помощью шкурки. В этом случае остатки его нужно снять жалом шлицевой отвертки.

Процедура ремонта на этом закончена. Теперь следует собрать переключатель в обратном порядке. Во избежание путаницы можно воспользоваться фотографиями, которые были сделаны при разборке изделия.

Требования к элементам

Общие эргономические требования к кнопочным выключателям приведены в ГОСТе 22614-77, а технические условия – в ГОСТе 2492-84. В документах говорится о назначении, конструкции, размерах и форме коммутаторов:

• кнопка должна быть круглой или прямоугольной формы, а кромки корпуса – закругленными без заусенцев;
• рабочая поверхность немного вогнутая – для удобства нажатия (кнопки диаметром до 5 мм допускается делать плоскими);
• размер клавиш должен соответствовать требуемому прилагаемому усилию;
• положения «включено» и «выключено» должны визуально отличаться;
• если на приборной панели несколько кнопок, их выделяют разными цветами, надписями.

Требования к безопасности устройств описаны в ГОСТе 25516-82.

Установка выключателя

Собрав выключатель, переходим к его установке на прежнее место. В первую очередь к общей клемме должен быть подсоединена вводная жила, помеченная маркером, а затем – остальные кабели. После этого устройство нужно закрепить в подрозетнике. В последнюю очередь устанавливается корпусное обрамление и крышка.

Иногда установить крышку на основание переключателя не получается. Причиной, как правило, является неверное положение корпуса устройства внутри подрозетника. Нужно ослабить фиксирующие болты, при помощи которых выключатель держится в пластмассовой коробке, и, поставив корпус устройства в нужное положение, снова затянуть их. Если изделие находится в правильном положении, крышка легко сядет на свое место.

Схемы подключения выключателей различного типа

Начнем с самых простых схем, и дальше будет рассматривать по нарастанию сложности.

Обычный одноклавишный выключатель

Самая распространенная и простая схема – выключатель отвечает за управление конкретным осветительным прибором.

У такого выключателя всего два контактна на клеммах – на входе и на выходе. Стало быть, и всего две возможные позиции – цепь замкнута или разомкнута.

Схема с использованием такого выключателя – тоже очень незамысловата.

Сразу несколько пояснений по схеме – они будут касаться не только ее, но и последующих.

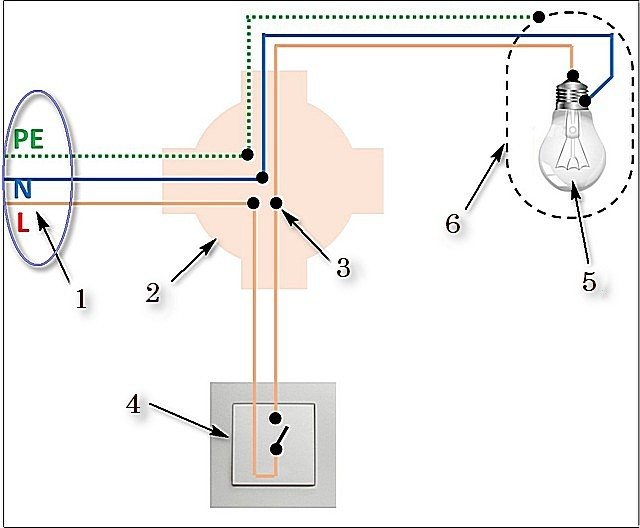

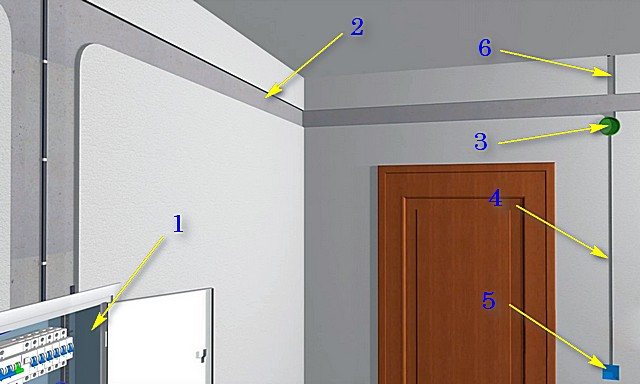

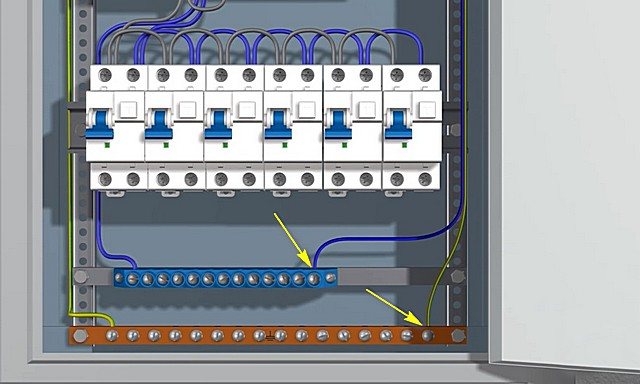

1 – это линия питания, идущая с распределительного щита. Как правило, силовой кабель состоит из трех проводов. Синий (голубой) – нулевой N. Зелено-желтый — защитное заземление PE. Цвет изоляции фазного провода L может быть разным, но только таким, чтобы его невозможно было спутать с нулем или заземлением. На данной схеме фаза показана коричневым.

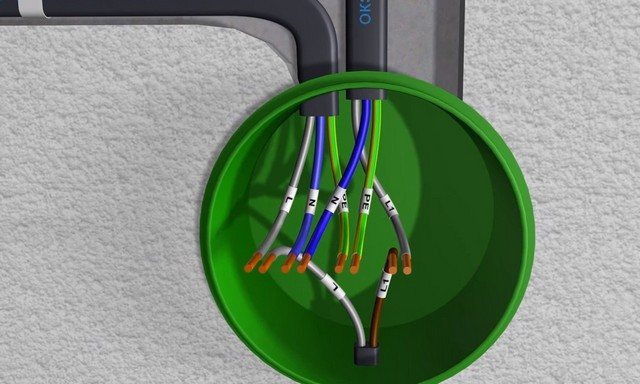

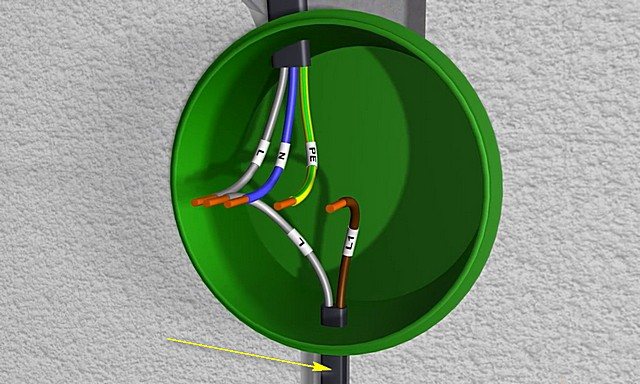

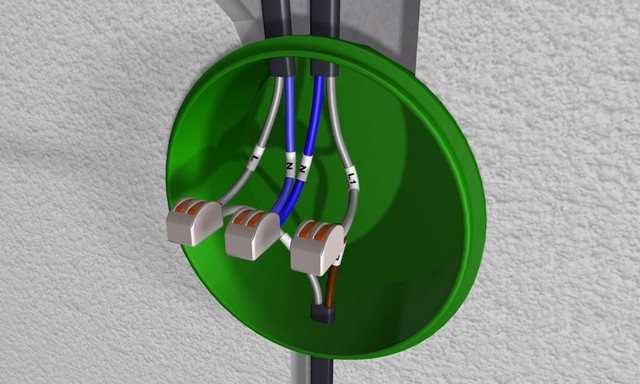

2 – монтажная (распределительная) коробка, в которой осуществляется коммутация походящих кабелей и проводов.

3 – точки соединения проводов.

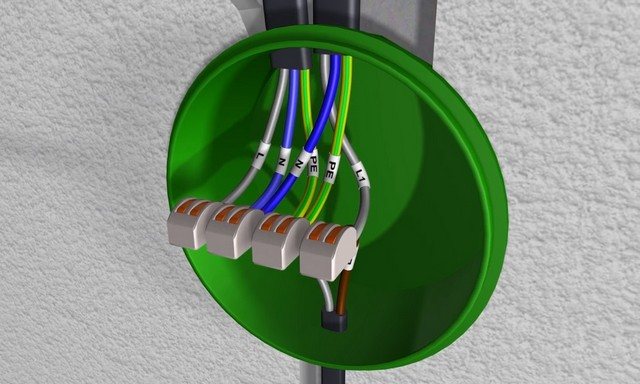

Сразу оговоримся, что такие соединения в коробке могут выполняться по-разному. Это бывают скрутки, с последующим пайкой и изоляцией. Для скруток без пайки могут применяться специальные колпачки. Широко используются клеммы различного типа. Так, очень популярны среди электриков зажимные клеммы Wago, позволяющие при необходимости разъединить провода без риска их облома. Эти клеммы нередко критикуют. Но по опыту личного использования: за 8 лет эксплуатации в домашней системе освещения – ни одного нарекания.

Впрочем, каждый мастер здесь сам волен выбрать соединение, отвечающее требованиям безопасности и его понятиям о надежности и долговечности. Единственное, конечно, полностью исключаются скрутки «медь-алюминий». Да алюминию, кстати, и вообще давно не место в домашней проводке.

4 – одноклавишный выключатель.

5 – условно показан осветительный прибор.

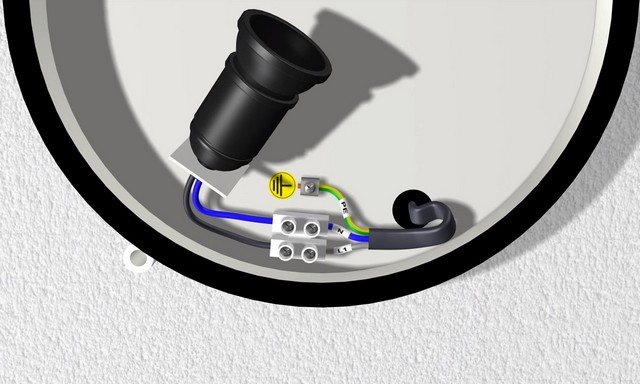

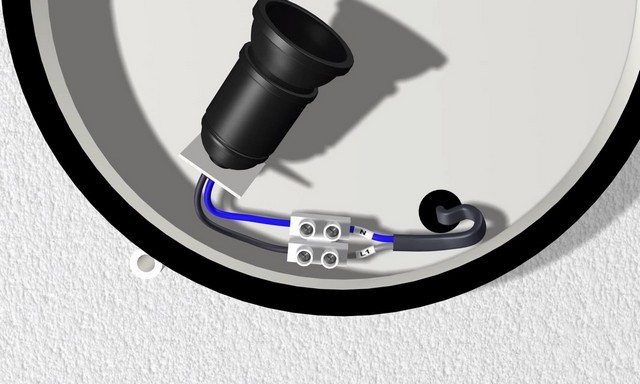

6 – корпус осветительного прибора, если он выполнен из металла. В этом случае к нему должен подсоединяться провод контура заземления, чтобы избежать травм при пробое фазы на корпус. Как видно, этот проводник заземления не принимает никакого участия в цепи управления и питания осветительного прибора и, по большому счету, не влияет на его работоспособность. Не задействован он и в тех случаях, если корпус светильника полностью изготовлен из диэлектрических материалов. Поэтому, еще раз подчеркнув важность защитного заземления, на последующих схемах показывать его не будем, чтобы не «перегружать» изображение деталями.

Обращаем еще раз внимание – выключатель ставится только на разрыв фазы. Нулевой проводник прямо с монтажной коробки уходит на светильник – в районе выключателя ему вообще нечего делать.

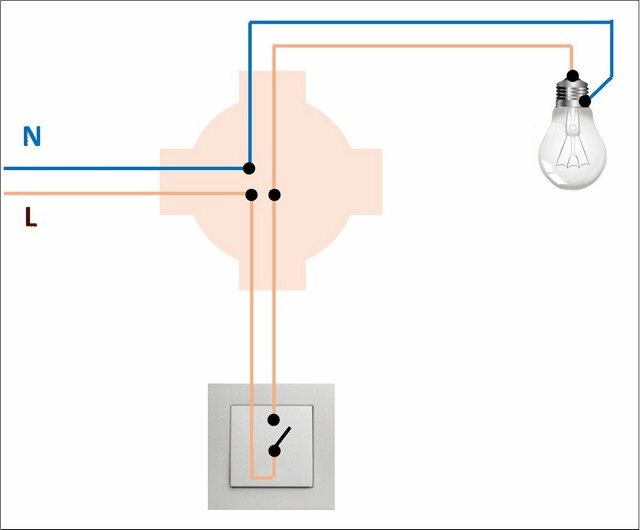

Как работает такое подключение – показывает схема, размещенная ниже.

Все чрезвычайно просто и понятно. При переключении клавиши вверх происходит замыкание цепи. Ноль на светильнике уже есть, фаза пришла через выключатель – осветительный прибор заработал. (Мы говорим об освещении, но следует правильно понимать, что таким же образом может быть подключён и другой прибор, например, стационарный вентилятор).

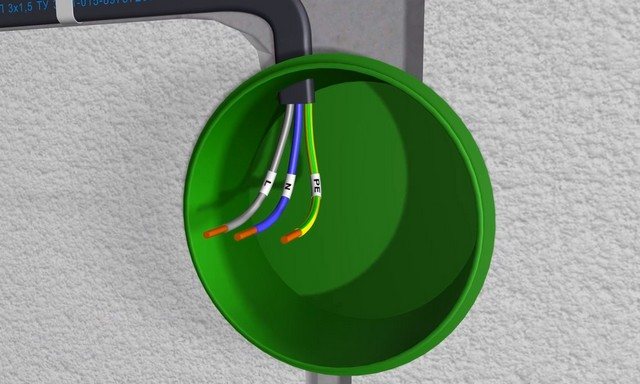

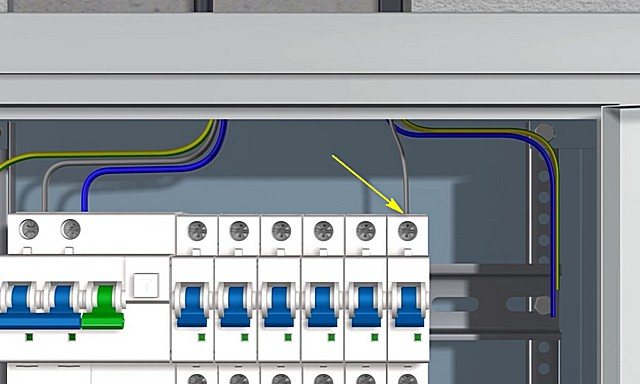

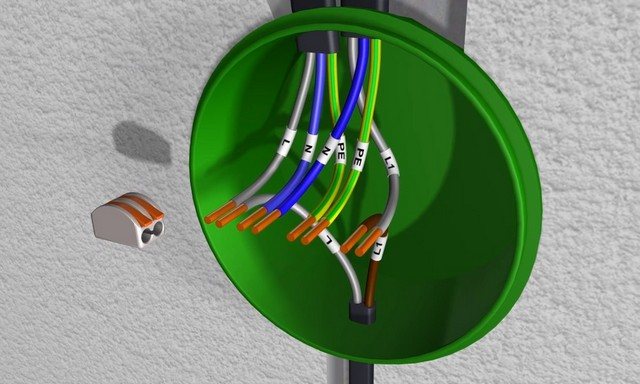

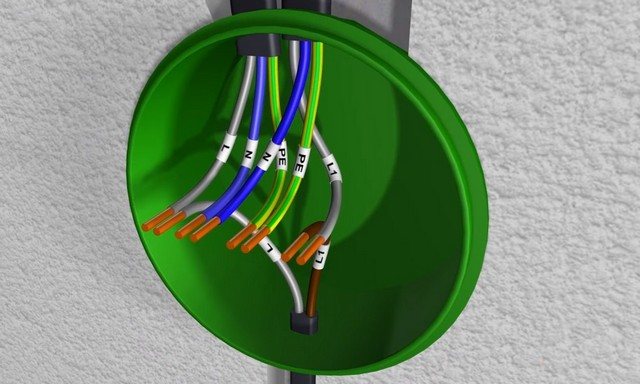

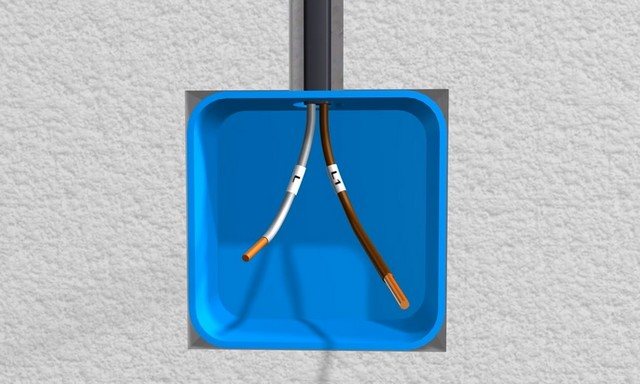

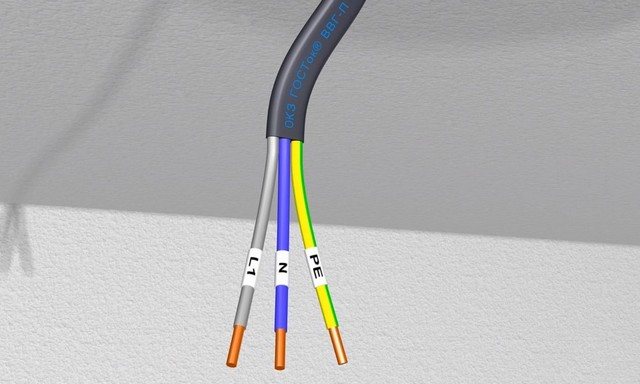

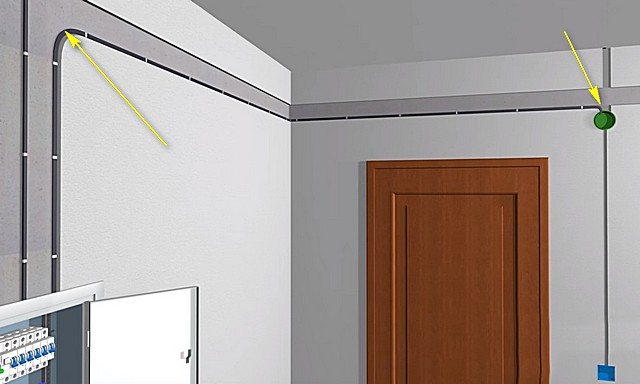

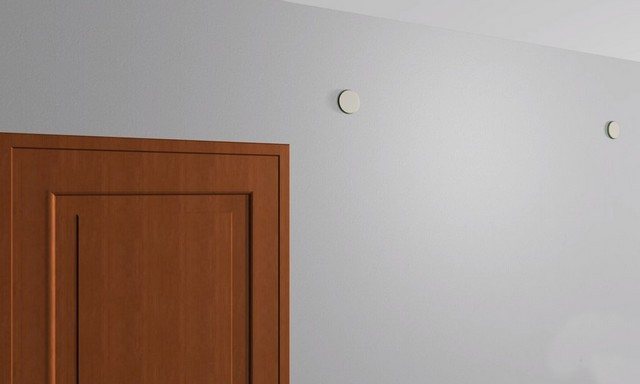

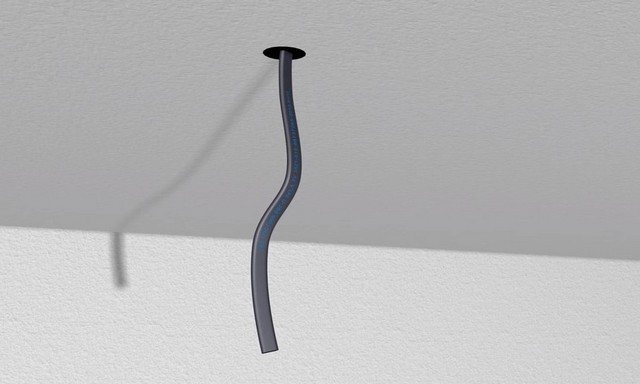

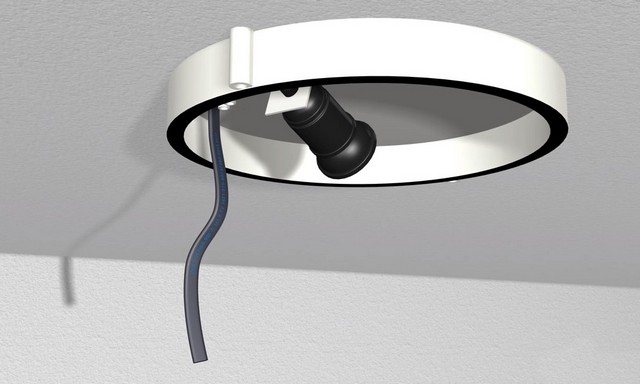

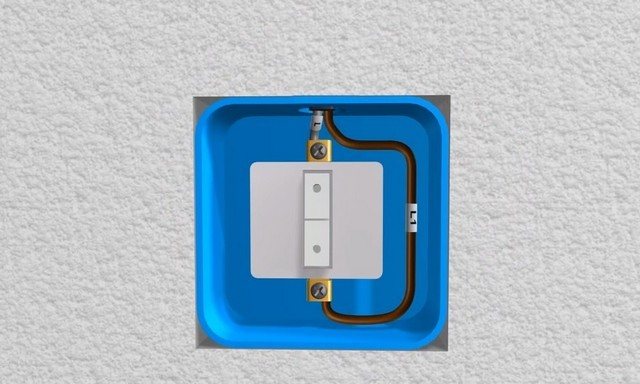

Опять же, просто для примера при изучении простейшей схемы, посмотрим на рекомендуемую последовательность действий по подключению выключателя к осветительному прибору с использованием скрытой проводки.

Читатель, наверное, обратил внимание, что ничего не говорится об установке самого выключателя в подрозетник. Дело в том, что конструкции моделей различаются большим разнообразием. И как, в какой последовательности провести разборку устройства, как зажать клеммные соединения – всех случаев не перечесть. А сама фиксация выключателя в подрозетнике практически ничем не отличается от установки (не путать с электротехническим монтажом!) розетки или иного встраиваемого прибора. И про это уже подробно рассказано на страницах нашего портала. Поэтому повторяться — особого смысла не видно. Лучше сконцентрировать внимание именно на принципиальных схемах коммутации выключателя.

Как провести установку розетки в квартире?

С этой задачей, при условии соблюдения всех требований безопасности работ и при следовании схемам и технологическим рекомендациям, должен справиться любой хозяин жилья. Со всеми подробностями, с несколькими пошаговыми примерами это рассказывается в специальной статье нашего портала «Как подключить розетку».

Двухклавишный выключатель

Этот выключатель позволяет управлять освещением двух отдельных светильников (групп светильников), или же производить раздельное включение групп ламп, например, в одной многорожковой люстре.

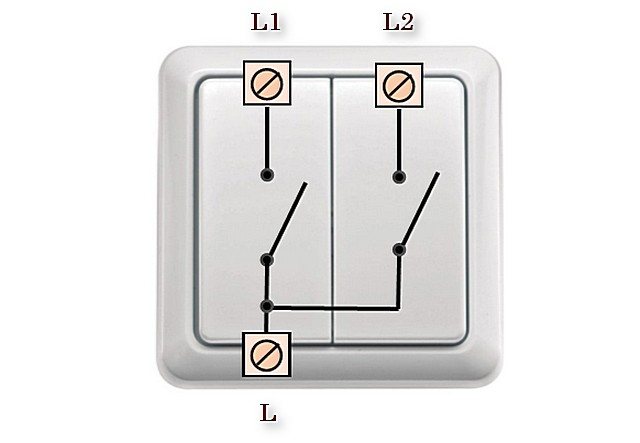

• Двухклавишные выключатели могут иметь различия. Чаще всего применяется модель, у которой один общий (запараллеленный) вход фазы и два отдельных выхода. Его схему можно представить так:

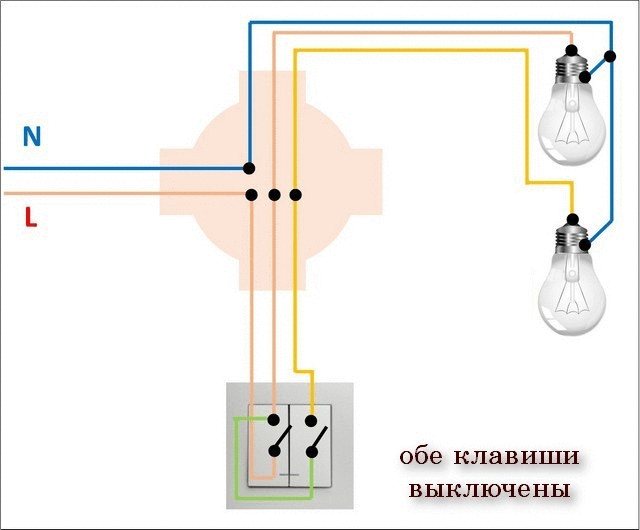

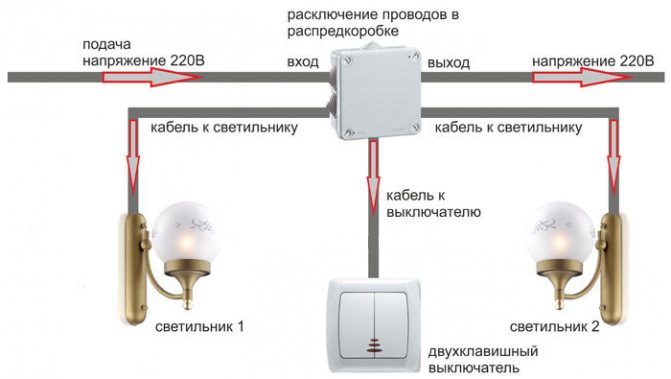

Схема ниже поможет впервые сталкивающемуся с этим вопросом мастеру лучше понять принцип подключения.

В монтажной коробке на светильники расходятся провода нуля. Провод фазы подключается ко входу двухклавишного выключателя. А с каждого из выходов через монтажную коробку идет отдельный проводник, каждый — на свой светильник. Включение их может проводиться раздельно, независимо один от другого, или одновременно.

Понятно, что от монтажной коробки до выключателя уже должен прокладываться трехжильный кабель. И вот здесь уже приходится особое внимание уделять правильной маркировке проводов, о чем говорилось выше. Цвета изоляции проводов, сходящихся в коробке, зачастую могут совпадать, и тем самым вводить неопытного монтажника в заблуждение.

Сразу скажем, что по такому же принципу подключается и трехклавишный выключатель. Просто увеличивается количество отходящих от него проводов.

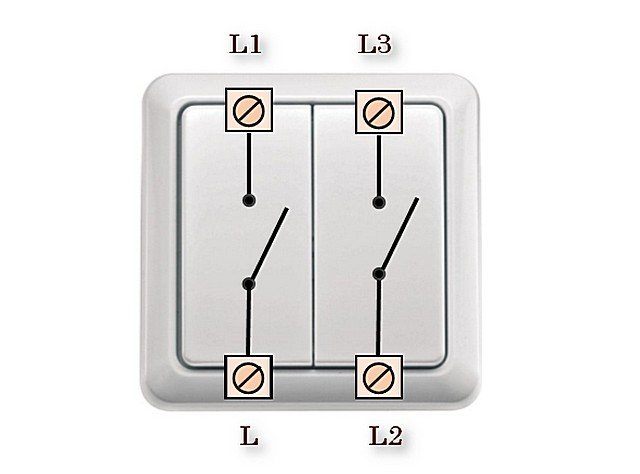

• При приобретении двухклавишного выключателя стоит проявлять определенную внимательность. Дело в том, что хоть и редко, но все же встречаются модели с раздельным входом фазы. На схеме это может выглядеть так:

Примечание: указанная маркировка контактов клемм – весьма условная. В этом вопросе, кстати, у производителей нет единомыслия. Встречаются совершенно произвольные цифровые и буквенно-цифровые подписи контактов, или даже символы в виде стрелок. Но в сочетании со схемой, обычно наносимой на тыльной стороне корпуса выключателя, разобраться с каждым конкретным случаем – несложно.

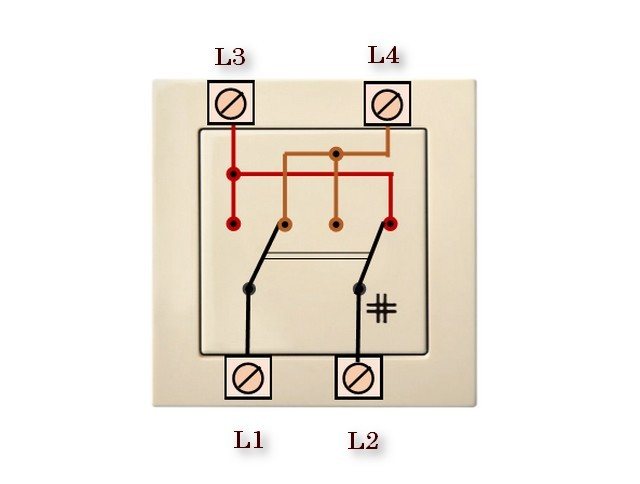

Понятно, что показанная выше схема для такого выключателя не вполне подходит. Правда, если уж угораздило по ошибке купить именно такую модель, все решается установкой перемычки, замыкающей оба контакта на входе.

Таким выключателям тоже находится применение. Понятно, подводить две разные фазы в один подрозетник – это полное безумие. Но иногда обстоятельства вынуждают подводить линии от двух разных защитных автоматов. Хотя и это выглядит крайне нецелесообразным и громоздким решением.

Можно использовать подобный прибор для некоторых усложненных схем управления осветительными приборами. Например, требуется организовать коммутацию таким образом, чтобы включение группы ламп лежало в зависимости от того, включена ли другая группа. В этом случае можно установить перемычку между выходом одного «канала» и входом другого. Если смотреть на иллюстрацию выше – то между L1 и L2.

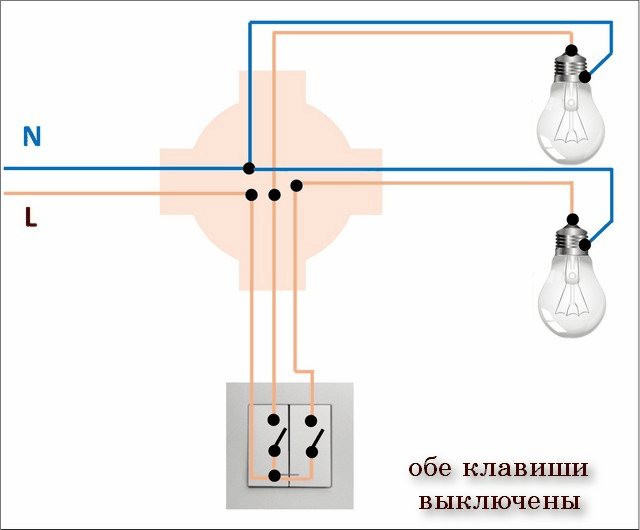

Что этим достигается – показывает следующая схема

Зеленым цветом показана перемычка, соединяющая выход левой клавиши со входом правой.

Непосредственно ко входу левой клавиши подведен фазный провод. И в своей работе она совершенно независима. То есть ее включение приводит к включению соединенных с этой линией приборов. Но если она выключена, то вторая клавиша работать не будет – цепь во второй линии разомкнута. А вот когда включена первая, то и вторая уже может «руководить своей командой».

Встречаются такие случаи нечасто, но, как знать, может быть и подобный вариант пригодится.

Подключение проходного выключателя

Представьте такие ситуации:

• Просторная прихожая. Хозяин вернулся затемно домой, включил свет на входе, разулся, разделся. И вынужден затем выключить свет и пробираться в потёмках к двери в комнату. Неудобно. Напрашивается возможность погасит свет именно у выхода из прихожей.
• Длинный коридор, проходя которым тоже будет удобнее включать свет на входе и гасить его на выходе.
• Проходная общая комната или холл, откуда ведет несколько дверей в соседние помещения. Было бы неплохо иметь возможность управлять освещением от каждой из них.

И подобных вариантов может быть множество. Чтобы решить такую проблему, необходимо использовать проходные выключатели, название которых уже говорит само за себя.

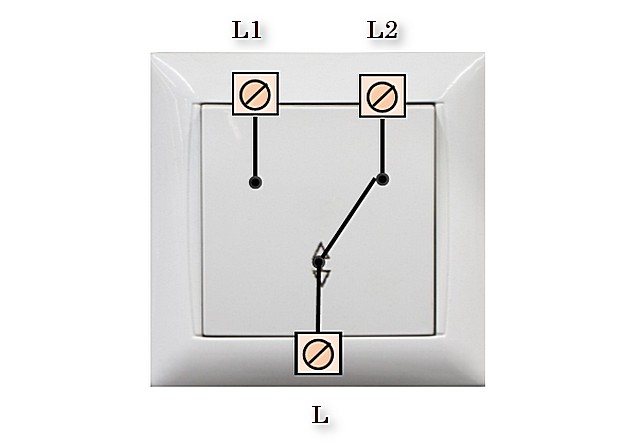

По большому счету, это даже не выключатели, а переключатели. Внешне они похожи на привычные одноклавишные. Часто на них наносится отличительный значок в виде разнонаправленных вертикальных стрелок. Но вот схема их внутренней коммутации отличается от обычных одноклавишных и выглядит следующим образом:

Два положения клавиши выключателя соответствуют двум вариантам коммутации – на один или второй выход. И такие выключатели в общей системе используются всегда парно.

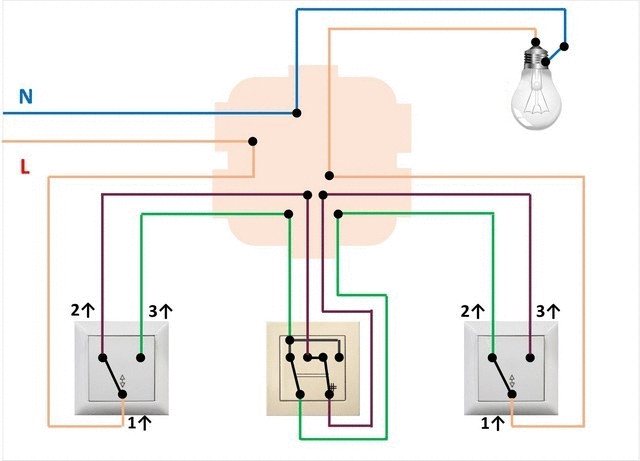

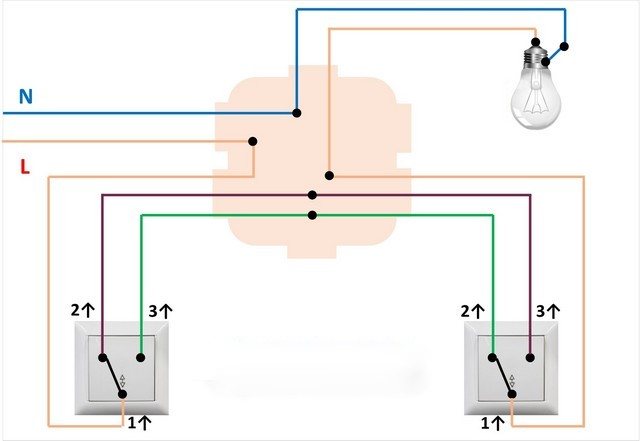

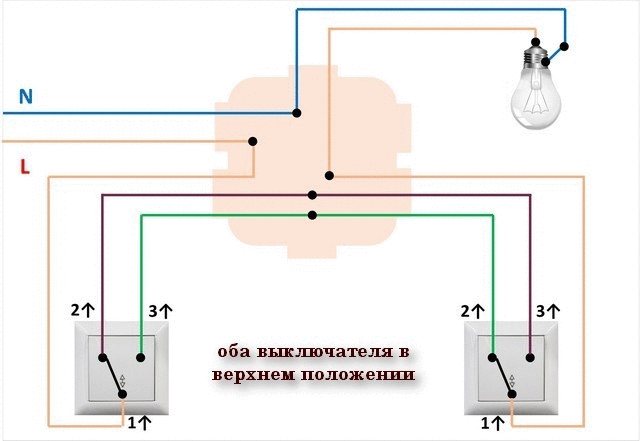

Схема их электротехнического монтажа может выглядеть следующим образом:

Начинаем разбираться.

— С нулевым проводом – никаких изменений.

— Фазный провод из коробки идет на вход одного из выключателей. Ко входному контакту второго выключателя подсоединен провод, идущий на светильник. (Оба показаны коричневым цветом).

— Выход №2 первого выключателя соединён через монтажную коробку проводом с выходом №3 второго. (Выделено фиолетовым цветом).

— И, соответственно, выход №3 первого – с выходом №2 второго.

Таким образом, получается, что к каждому одноклавишному проходному выключателю должен поводиться трёхжильный кабель.

В том положении, что показано на схеме, совершенно очевидно, что цепь питания светильника разомкнута. Но стоит на любом из выключателей перевести клавишу в другую позицию, как цепь замкнется. И наоборот — при работающем освещении любой из выключателей способен разорвать цепь.

Кстати, показанная здесь коммутация выходных контактов вовсе не является догмой. Просто при такой схеме одинаковое положение клавиш (обе вверх или обе вниз) проходных выключателей означает разрыв цепи. Неодинаковое – включение. Но ничто не мешает соединить между собой и одноименные контакты – просто срабатывание и отключение будет происходить при других положениях клавиш. Не принципиально.

Ниже на анимированной иллюстрации наглядно показано, как работает такая схема с двумя проходными выключателями.

Проходные выключатели могут быть и двух- и даже трехклавишными, то есть способными управлять по этому же принципу двумя или тремя осветительными приборами (группами приборов). Схему приводить не будем – она ничем принципиально не отличается. Только, понятно, возрастает количество проводов.

Применение перекрестного выключателя

А как быть, если хочется иметь три или даже больше точек управления освещением? Например, по выключателю у изголовья кроватей хозяев в спальной и у входа в помещение? Или у каждого из выходов просторного холла с множеством дверей?

Есть решение и такой проблемы. Для этого вместе с парой проходных выключателей используется еще один. Его называют перекрёстным или промежуточным.

Перекрёстный выключатель тоже может быть одно- или двухклавишным. Для внешнего отличия на его лицевой стороне часто наносится изображение в виде разнонаправленных горизонтальных стрелок или же в виде решетки.

Рассмотрим более простой вариант — одноклавишный. Схема коммутации у него такая.

В одноклавишном перекрёстном включателе – четыре клеммы, то есть к нему должно подводиться из распределительной коробки четыре провода. А они – это не что иное, как те проводники, что соединяют выходные клеммы проходных выключателей. То есть, по сути, перекрестный выключатель ставится в разрыв этой пары проводов. Пример показан на схеме ниже:

Как это работает – наглядно демонстрирует следующая иллюстрация:

Расписывать все возможные варианты здесь уже сложно – их довольно много. Но можно однозначно резюмировать главное. В каком бы положении ни находились клавиши выключателей при неработающей системе, изменение позиции любой из них сразу приведет к включению освещения. И наоборот – когда свет горит, достаточно переключить любую клавишу, чтобы он погас. То есть управление освещением может совершенно равнозначно производиться с любой из точек.

Еще одна интересная особенность – количество перекрестных выключателей между проходными ничем не ограничивается. И сколько бы их ни было установлено по этому принципу, все они с совершенно равным успехом будут способны управлять подключенным осветительным прибором.

* * * * * * *

Итак, были рассмотрены основные, наиболее часто используемые схемы подключения выключателей. Остался только не совсем выясненным вопрос – а где их лучше располагать? На этот счёт тоже имеются вполне определенные рекомендации. Расписывать их здесь не станем – они очень неплохо изложены в размещенном ниже видеосюжете.

Основные методы устранения неполадок

Чаще всего при включении в приборе подгорают контакты, и здесь рекомендуется просто зачистить контактные группы. Сделать это лучше небольшим отрезком наждачной бумаги. Иногда выключатель не работает из-за неплотного зажима проводов, поэтому необходимо проверить работоспособность фиксирующего винта.

Тяжелая работа выключателя, особенно со скользящим типом контактов связана с тем, что отсутствует смазка, из-за этого контакт не включает цепь. Наличие оплавленной пластмассы или раскрошившегося керамического корпуса означает, что прибор сломался окончательно и подлежит окончательной замене.

Сфера применения кнопочных выключателей

Наиболее часто кнопочные выключатели используется в бытовой технике и передвижных осветительных приборах. Они включены в комплектацию пультов управления, шкафов в стационарных установках, панелей. Особенные условия эксплуатации для кнопочных выключателей не нужны, потому как при работе диапазон температур может составлять от — 60 до + 40 градусов с относительной влажностью воздуха до 100 %. Их можно использовать для наружной и внутренней установки, в химически активной среде, взрывоопасных зонах, на предприятиях нефтегазовой промышленности и иных отраслях.

Практические советы

1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками. Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Особенности дизайна кнопочных выключателей

Эти органы управления по разнообразию цветов, дизайна и форм очень мало в чем уступают клавишным выключателям. При желании можно подобрать модель с подсветкой или без нее, найти изделия в стиле модерн, ретро и так далее.

Выключатель кнопочный обычного исполнения изготавливают, как правило, в пластиковых корпусах, за счет чего эти изделия имеют низкую стоимость. Если аккуратно с ними обращаться, они смогут прослужить достаточно длительное время, выдерживая при этом много тысяч циклов включения. Выключатель кнопочный с фиксацией для большего удобства пользователей дополняют световым индикатором, указывающим на состояние данного устройства (выключено или включено). Если аналогичные изделия будут эксплуатироваться в сложных условиях, рекомендуется их приобретать в антивандальном исполнении, потому как они обладают отличной механической прочностью.
