Для человека, далекого от электрики, между кабелем, проводом и шнуром нет различий. На самом деле только в нашей стране по различным ГОСТам производится более 20 тысяч разнообразных кабелей и проводов, а помимо отечественной продукции есть еще и иностранная, так что ассортимент кабельной продукции весьма обширен. К счастью, разбираться во всех разновидностях кабелей и проводов не нужно — вполне достаточно понимать общие принципы их назначения и уметь читать маркировку. В статье знакомимся с основными видами проводов, рассказываем о жилах и изоляционных материалах, а также выясняем общие принципы маркировки кабельной продукции.
Происхождение термина
Слово «кабель» имеет немецкое происхождение. Cabel – всегда нечто протяженное, этот корень часто встречается в морской терминологии.
- Кабельтов – морская мера длины, 1/10 мили, равная 185 метрам.
- Трос кабельной работы – конструкция, пряди которой имеют четырехкратное сплетение.
Поэтому академически правильно употреблять его в отношении токопроводящих частей, имеющих бесконечно малую толщину по сравнению с длиной и состоящих из трех и более изолированных друг от друга металлических проводников.
В чем отличие кабеля от провода
Для того, чтобы понять в чем разница между кабелем и проводом, их нужно подробно рассмотреть. Что такое кабель мы уже знаем. Для более детального изучения пора познакомиться с его классификацией и разновидностями. В первую очередь идет их разделение на группы применения:
- силовые;
- монтажные;
- связи;
- управления;
- радиочастотные;
- оптические.
Силовые предназначены для передачи электроэнергии. Прокладываются стационарно и используются при подключении подвижных электропотребителей.
Обязательными элементами, входящими в состав кабеля являются:
- токопроводящая жила;
- ее изоляция;
- оболочка.
Изготавливаются из меди и алюминия. Напряжение питания – до 750кВ. Имеют долгий срок эксплуатации (30 лет). Наилучшая изоляция – из сшитого полиэтилена.
Монтажные служат для межприборного монтажа электрических устройств. Напряжение питания – до 500 В. Основной материал токонесущих жил – медь. Обладают устойчивостью в работоспособности при повышенных температурах.
Кабели связи используются в сигнализации и проводной связи. Например, волновод гофрированный коконообразный используется в радиотехнических и радиолокационных системах. Широко используются для междугородной, межобластной и городской связи.
Кабели управления применяются для цепей управления и освещения в станках и других механизмах с напряжением до 600 В. По радиочастотным и оптическим носителям передаются энергия и сигналы на определенных радиочастотах или в оптическом диапазоне.
Кроме групп эти электрические проводники имеют еще ряд признаков, по которым их классифицируют. Сюда входят такие параметры, как изоляция, экранирование, количество токонесущих жил и их материал, из которого они изготовлены. Имеются еще ряд признаков подразделения кабелей. Классификация электротехнических изделий подробно расписана в стандарте ISO 11801 2002.

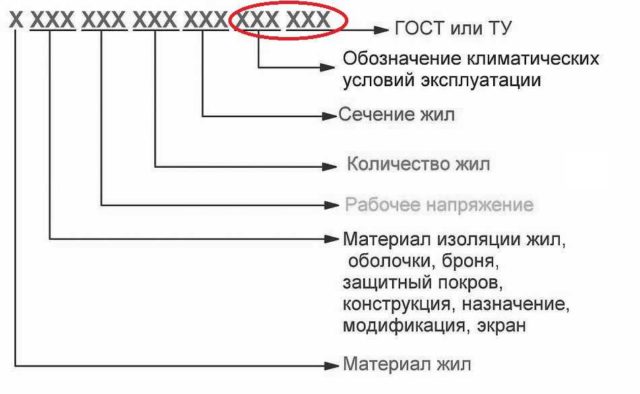

Система маркировки силовых кабелей.
Буквы и цифры, указанные на изделии, помогут быстро понять, какой тип продукции перед вами. Для расшифровки необходимо учитывать не только знаковые обозначения тех или иных характеристик, но и их положение. Согласно принятым стандартам маркировка силового кабеля строится по принципу, обозначенному в таблице ниже.
| Местоположение | Кодировка | Характеристика |
| 1-ая позиция | Буквенная | Материал жил |
| 2-ая позиция | Буквенная | Материал изоляции |
| 3-яя позиция | Буквенная | Вид защитной оболочки (при наличии) |
| 4-ая позиция | Буквенная | Тип брони (при наличии) |
| 5-ая позиция | Буквенная | Характеристики наружного покрова, кабельная конструкция |
| 6-ая позиция | Цифровая | Количество токопроводящих жил |
| 7-ая позиция | Цифровая | Площадь сечения жил |
| 8-ая позиция | Буквенно-цифровая | Климатические условия для эксплуатации |
| 9-ая позиция | Буквенно-цифровая | Указание ГОСТа или ТУ |
Чтобы при просмотре каталога кабелей быстро найти нужную марку, важно запомнить не только расшифровку буквенно-цифровых обозначений, но и вид характеристик, отражаемых на каждой отдельной позиции.

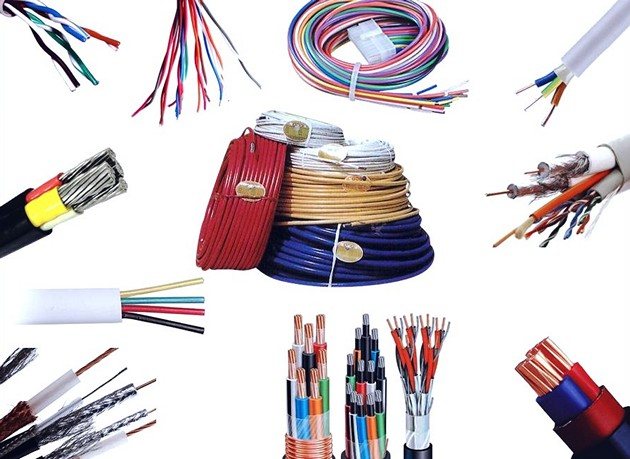

Виды электрических кабелей
Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.
Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!
Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.
Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам.
Правильный выбор электрического кабеля или провода — это очень ответственное дело, от которого зависит безопасность вашей недвижимости и собственное здоровье. Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуем тщательно выбирать электротехническую продукцию, соответствующую требованиям ПЭУ (правилам устройства электроустановок).
Таблица расшифровки буквенной маркировки силовых кабелей.
В некоторых случаях маркировка силовых кабелей (расшифровка которых для неподготовленного человека кажется настоящим кошмаром) может стать существенным затруднением в задачах, связанных с кабельно-проводниковой продукцией. На самом деле, расшифровка маркировки кабеля не так уж сложна. Подробное значение каждого буквенного символа марок кабеля приведено в во вкладке каталог кабеля и таблице ниже:
| Порядковое место- положение частей маркировки | Область характеристик продукции (кабеля), описываемых данной частью | Расшифровка возможных значений данной части маркировки |
| 1-я заглавная латинская буква (только иностранные маркировки) | Соответствие стандарту | N — кабель изготовлен согласно немецкому стандарту VDE; Li — медные многопроволочные жилы выполненные в соответствии с VDE (у контрольных кабелей ставится в конце маркировки); H — гармонизированный провод (одобрение HAR); Отсутствие буквы означает, что кабель не соответствует иностранным стандартам, либо стандарт не указан в маркировке. |
| 1-я группа цифр (только иностранные маркировки) | Номинальное напряжение | 05 — Номинальное напряжение 300/500 В.; 07 — Номинальное напряжение 450/750 В.; Часто отсутствует в маркировке . |
| 1-я заглавная буква | Материал токопроводящей жила | А — токопроводящая жила из алюминия; АС — токопроводящая жила из алюминия со свинцовой оболочкой; АА — то же, оболочка алюминиевая; Нет буквы или пробел (нижнее подчеркивание) — токопроводящая жила из меди . |
| 2-я заглавная латинская буква (только иностранные маркировки) | Тип изоляции | Y — Изоляция из поливинилхлорида (ПВХ) ; YH — Изоляция из поливинилхлорида без галогенов; Y(ST) — изоляция и оболочка из ПВХ пластиката; Данная часть маркировки присутствует почти всегда . |
| 2-я заглавная буква | Сфера применения кабеля (провода, шнура) | Б — авиационные (бортовые самолетные) провода; К — контрольный кабель (не применяется для силовых кабелей); КП/КЭ — кабель погружной; КН — кабель нагревательный нефтепогружной; Г — кабели для горно-рудной промышленности («горный» кабель); М — монтажные провода и кабели; П — провод; О — оптический (не применяется для силовых кабелей); У — установочный кабель; Ш — шнур; ШБ — шнур бытовой; Э — для особых шахтных условий; КПС — кабель парной скрутки для систем сигнализации; Иностранные маркировки: J — Кабель для систем сигнализации; M — монтажные провода и кабели; SL — Кабель контрольный; КГ — кабель гибкий (по сути не является самостоятельным обозначением и представляет из себя сочетание обозначения «К — кабель» с указанием степени гибкости (Г — гибкий); Отсутствие буквы означает, что данный кабель или провод — силовой . |
| 3-я заглавная буква | Степень гибкости | K — гибкая жила для стационарного монтажа (только иностранные маркировки); Г — «гибкий», как правило означает, что в основе конструкции лежит многопроволочная жила; Буква Г отсутствует — кабель не предназначен для прокладки в подвижных конструкциях или трассах со сложной геометрией. В большинстве случаев проводником в таких кабелях является однопроволочная жила. |
| 4-я заглавная буква | Материал изоляции жил | В — поливинилхлорид (ПВХ); П — полиэтилен; С — стеклянная изоляция; А — асбестовая изоляция; Р — резина; НР — негорючая резина; Ф — фторопласт; Ц — пленочная изоляция (для монтажных проводов); Для обмоточных проводов: ЭВ — высокопрочная эмаль; ЭЛ — лакостойкая эмаль; ЭТ — эмаль теплостойкая; Б — пряжа из хб; К — капрон; Ш — натуральный шелк; ШК — искуственный шелк-капрон; О — один слой изоляции (может быть 4-я буква); Отсутствие буквы — неизолированные токопроводящие жилы . |
| 5-я заглавная буква | Наличие экрана | Э — общий экран; C — наличие медного экрана (только иностранные маркировки); Y — наличие экрана из алюминиевой фольги (только иностранные маркировки); Отсутствие буквы — неэкранированный кабель . |
| 6-я заглавная буква | Материал оболочки кабельной продукции, бронепокров | RG — наличие брони (только иностранные маркировки); Б — бронепокров (броня) из стальных лент; БбГ — бронепокров из стальной профилированной ленты; Бн — броня из стальных лент, с защитным покровом, не поддерживающим горение; В — ПВХ; Д — двойной провод; К — броня из круглых оцинкованных стальных проволок, заключенная в защитный покров; СБ — свинцовая броня; Отсутствие буквы — кабель без брони или без брони и наружной оболочки . |
| 7-я заглавная буква | Тип защитного покрова. Назначение наружного слоя, обозначение конструкции жилы | V — ПВХ изоляция (только иностранные маркировки); В — ПВХ; -В — бумажная изоляция (в конце обозначения); Г — противокоррозийный защитный слой; Отсутствие буквы Г — защита от механических повреждений; О — изолированные жилы объединены в общую оболочку, оплетку (для проводов); Пнг — оболочка из полимерной композиции; Шв — защитный слой (или оболочка) — выпрессованный шланг из ПВХ; Шп — то же, но из сшитого полиэтилена; Отсутствие буквы — кабель без дополнительных наружных слоев . |
| Строчные буквы | Дополнительные эксплуатационные характеристики. Строчные буквы ставятся рядом с заглавными, без пробелов. В некоторых случаях могут находиться после 7-й заглавной буквы. | в — вулканизированный (полиэтилен); г — водоблокирующие ленты (применяются для герметизации металлического экрана); з — заполнение между жилами; нг() — оболочка из негорючего материала. В скобках указывается класс нераспространения горения (заглавная буква). Если значения в скобках нет, значит кабель имеет класс нераспространения горения А; б — без подушки; л — в составе подушки присутствует лавсановая лента; 2л — в составе подушки присутствует двойная лавсановая лента; с — самозатухающий; Э — экранированный; Т — провод предназначен для прокладки в трубах; Отсутствие буквы — нет дополнительных конструкционных характеристик . |
| 8-я заглавная буква | Эксплуатационные характеристики: особенности конструкции, климатическое исполнение и прочее | У — бумажная изоляция с повышенной нагревостойкостью; -П — плоское исполнение (как показывает практика, это обозначение может находиться в любом месте маркировки, а также часто обозначается строчной буквой «п». Например: «ВВГПнг-LS», «ВВГпнг-LS», «ВВГнгп-LS», и «ВВГнг-LS-П».); FR — огнестойкий кабель; HF — безгалогенный кабель; LS — кабель с пониженным дымо- и газовыделением; LTx — пониженный уровень токсичности продуктов горения; Климатическое исполнение: -ХЛ — холодостойкость; Т — повышенная стойкость к тепловому воздействию; Отсутствие буквы — нет особых эксплуатационных характеристик . |
| Строчные буквы в скобках (могут быть указаны без скобок в конце маркировки, после цифр) | Тип исполнения жил | ож — одножильная конструкция; мн — многожильная конструкция (подробнее см. в статье «Аббревиатуры обозначения типа исполнения жил кабельно-проводниковой продукции при маркировке кабеля: ож, мн, ок, ос, мс»); Отсутствие буквы — тип исполнения не указан . |
| 1-я цифра (в некоторых случаях 3 -я) | Номинальное напряжение | 1 — номинальное напряжение кабеля (пример), кВ; Отсутствие цифры — низковольтный кабель до 660 В . |
| 2-я цифра (чаще 1-я, всегда следует перед символом умножения — «Х» либо «*») | Количество жил | 1- 4 — силовые кабели; 2-14 — монтажные кабели; 4-37 — контрольные кабели |
| 3-я цифра (чаще 2-я, всегда следует после символа умножения — «Х» либо «*») | Сечение жилы,мм² | 0,75-10 — контрольные кабели 0,35 — 0,75 — монтажные кабели |
| Группа цифр, разделенных символом умножения, следующая сразу за знаком «+» | Наличие нулевых жил с сечением, отличным от сечения токопроводящих жил. | Например: +1Х120. Сечение нулевой жилы согласно ПУЭ составляет 50% от сечения основной токопроводящей жилы, при условии, что сечение питающей жилы больше 25 мм2; Отсутствие обозначения — нулевая жила отсутствует, либо совпадает по сечению с токопроводящими . |
| Заглавные или строчные латинские буквы в конце маркировки | Наличие нулевой жилы и жилы заземления с тем же сечением, что и токопроводящие жилы. | N – в кабеле присутствует нулевая жила; N, PE — в кабеле присутствует нулевая жила и жила заземления; (подробнее см. в статье «Аббревиатуры обозначения типа исполнения жил кабельно-проводниковой продукции при маркировке кабеля: ож, мн, ок, ос, мс»); Отсутствие обозначения — нулевая жила и жила заземления либо отсутствуют в конструкции кабеля, либо не указаны в маркировке, либо нулевая жила отличается по сечению от токопроводящих . |
Условия применения
Кабель, в отличие от провода нашел более широкое применение в специальных условиях. Имея повышенную защиту от механических и агрессивных повреждений он прокладывается под водой. Все подземные коммуникации выполняются только им. Помимо этого, они применяются в шахтах, пожароопасных помещениях, помещениях с повышенной коррозионной активностью и других местах.
Провода применяются только внутри электрораспределительных устройств. За их пределами рекомендуется использовать кабели или токопроводящие шины. В качестве примера рассмотрим провод ПВ-3. Это монтажный медный провод с многопроволочной жилой. Пригоден для использования в банях и ванных комнатах. Не горит. Нашел широкое применение в монтаже квартирной электропроводки. Обладает повышенной гибкостью, чем отличается от других проводов.
Виды проводов
Выбирать подходящий провод следует, опираясь на мощность техники, которая будет через него запитываться. Разбираемся в том, какие существуют виды проводов и как они применяются в быту.
Плоские
Плоские провода имеют сечение прямоугольной формы. Такие провода содержат одну или несколько жил, расположенных как в один, так и в несколько слоев. Плоские провода подразделяются на несколько видов:
- ПБПП (ПУНП)
. Однопроволочные провода, которые используют для подключения розеток или осветительных приборов. Размеры сечения жил в проводах ПУНП варьируются от 1,5 до 6 мм². Плоские защищенные провода ПБПП (ПУНП) имеют как наружную, так и внутреннюю изоляцию из ПВХ, что позволяет использовать их при температуре от −15 до +50 градусов. Такие провода легко изгибаются, передают напряжение до 250 Вт. - ПБППг (ПУГНП)
. По основным характеристикам ПБППг ничем не отличаются от ПБПП, кроме повышенной гибкости. Буква «г» в аббревиатуре указывает именно на гибкость, которая достигается наличием многопроволочных жил. Радиус изгиба равен 6 диаметрам, в то время как в проводах ПУНП — 10 диаметрам. - АПУНП
. В проводе проходит однопроволочная жила из алюминия сечением от 2,5 до 6 мм². Все прочие параметры совпадают с ПБПП и ПБППг.
Обращаем внимание на то, что положения ПУЭ запрещают эксплуатацию проводов АПУНП, их изготовление продолжается только из-за низкой цены и, как следствие, высокого спроса. Использовать плоские провода следует только для подключения осветительных приборов.
С перемычками
Провода с перемычками бывают двух видов:
- ППВ
. В таких проводах есть 2–3 однопроволочные жилы, а сам провод заизолирован ПВХ. Отлично передает ток частотой до 400 Гц и напряжением до 450 Вт. Изоляция из ПВХ устойчива к щелочам, кислотам, низкой и высокой температуре от −50 до +70 °С, а также выдерживает условия 100 % влажности. Допустимый радиус изгиба — 10 диаметров. Отличительная черта провода ППВ — характерная перемычка из ПВХ. Сечение жил — 0,75–6 мм². - АППВ
. Имеет такие же параметры, как и ППВ, отличается только размеру сечения жил — в АППВ от 2,5 мм². Подходят для осветительной и силовой открытой проводки.
Одножильные
Одножильные провода отличаются многоцветной изоляцией — с помощью ярких цветов электрикам удобнее монтировать распределительные щиты без использования дополнительной маркировки. Провода с одной жилой подразделяются на три вида:
- АПВ
. Алюминиевый провод с одной жилой (однопроволочная — 2,5–16 мм²; многопроволочная — 25–95 мм²). Благодаря изоляции из ПВХ может эксплуатироваться в условиях 100 % влажности, выдерживает как экстремально низкую, так и высокую температуру (до +70 °С). Устойчив к воздействию химикатов. - ПВ1
. Цифра в аббревиатуре обозначает класс гибкости. В состав провода входит медная однопроволочная жила (сечение 0,75–16 мм²) и многопроволочная (сечение 16–95 мм²). - ПВ3
. Многопроволочная гибкая жила в составе провода ПВ3 используется при монтаже линий с множественными изгибами и переходами.
Классификация
Для предотвращения путаницы типы кабелей определяются по их функциональному предназначению.
Силовые кабели
Ими принято называть те, по которым пущен трехфазный ток. Они прокладываются между распределительными щитами, а также используются для подключения электрических машин – генераторов или асинхронных двигателей. Для бытовых электрических сетей межфазное напряжение в них равно 380 вольт.
При невозможности прокладки воздушных электрических линий используются кабели с напряжением от 1 до 35 кВ. В исключительных случаях по силовому кабелю пускается магистральный электрический ток до 220 кВ – такой используется, например, для подачи электроэнергии в Крым по дну Керченского пролива.
Силовой кабель — особенности маркировки
Свойства и конструктивные особенности силовых кабелей, а также сферы применения определяются маркировкой кабельной продукции. На сегодняшний день существует два вида маркировки таких изделий: цветом или буквами. В Российской Федерации используется буквенная, где каждый символ и его расположение имеет определенное значение. Первый знак обозначает материал жилы и если это «А», то она изготовлена из алюминия, а если буква отсутствует, то из меди. В нижеприведенной таблице представлена очередность знаков маркировки, их буквенное обозначение и расшифровка.
| Номер знака в маркировке силового кабеля | Назначение символа | Расшифровка символа |
| 1 | Материал токоведущих жил | А — алюминий Знак отсутствует — медь |
| 2 | Материал изоляционного слоя | В — поливинилхлорид Ц — пропитанная бумага НР — негорючая резина П — термопластичный полиэтилен |
| 3 | Тип внешней оболочки жил | С — свинцовый сплав А — алюминиевый сплав О — отдельная оболочка для каждой жилы П — полиэтилен или полимер В — поливинилхлорид |
| 4 | Броневая защита | Б — две ленты из стали с покрытием Бн — то же с негорючим покрытием БбГ — профилированная лента из стали К — круглая оцинкованная проволока П — то же с плоской проволокой |
| 5 | Экранировка | Э — медная по изолированной жиле Эо — общий медный для трех жил г — набухающей в воде лентой га — полимерно-алюминиевой лентой |
| 6 | Дополнительные характеристики | нг — не горит нг LS — не горит, низкое дымовыделение Г — гибкий кабель |
Основные типы кабелей
Таблица 3.23
| Изоляция | Исполнение |
| Резиновая и пластмассовая | Трехжильные с пластмассовой изоляцией, облегченные для электрификации сельского хозяйства 10 кВ Трехжильные и одножильные 6-35 кВ Одножильные 110-220 кВ |
| Бумажная | С вязкой пропиткой:
Маслонаполненные:
|

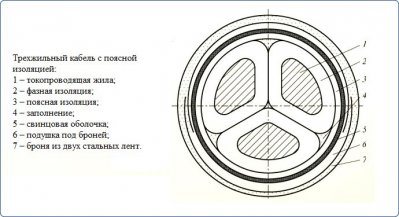

Как устроен электрический кабель
Конструкция кабеля состоит из двух элементов:
- Токопроводящих жил – медных или алюминиевых, одинарных или состоящих из нескольких проводников, покрытых диэлектрическим материалом. Токопроводящие жилы могут быть собраны в пакеты, которые, в свою очередь, имеют оболочку из диэлектрика, свинца или алюминия.
- Внешней диэлектрической оболочки.
Одинарные проводники используются в кабелях, сила тока в которых не превышает 25 ампер. Многожильные имеют большую электрическую прочность при меньшей площади сечения за счет взаимной компенсации поверхностных токов, которые приводят к нагреву, плавлению и последующему физическому обрыву. Кроме того, пакет из множества проводников более гибок, его легче прокладывать, поскольку допустимый радиус изгиба кабеля (не приводящий к разрушению слоя внутренней изоляции) меньше.
Алюминий имеет большее, чем медь, удельное сопротивление (0,028 против 0,017 Ом/мм2) и более низкую температуру плавления (соответственно 660 и 1085 0С). Поэтому для получения одной и той же электрической прочности алюминиевые жилы должны быть в два раза толще, что не особенно существенно при токах до 16 А и является решающим фактом в пользу выбора медных при больших нагрузках в сети.
Кроме того, практический опыт монтажа электропроводки показывает, что провода из этого материала склонны ломаться при повторной скрутке или существенных вибрационных нагрузках. Однако кабель с алюминиевыми жилами дешевле и меньше весит, поэтому широко применялся во времена СССР.
Экран кабеля – внешняя оболочка – играет роль не только диэлектрической, но и физической защиты. Поэтому те, что эксплуатируются в неблагоприятных условиях, например, прокладываются в земле или там, где возможно их повреждение механизмами или инструментами, снаружи обматываются металлической лентой и называются бронированными. Их экран состоит из трех слоев:
- Подушка – волокнистые материалы, пропитанные битумом. Служит для защиты от повреждения изоляции токопроводящих жил краями ленты брони.
- Металлической (стальная или медная) ленты – броневая защита.
- Покров – битумные составы или полиэтиленовый защитный шланг.
Буквенно-цифровая маркировка силовых кабелей.
Разобравшись с тем, в какой последовательности маркируются кабельные характеристики, можно приступать к их непосредственной расшифровке. В настоящее время существует более 300 марок изделий, имеющих свое закодированное обозначение. Таблица ниже поможет разобраться в самых распространенных буквенных указаниях, которые используются для описания свойств продукции.
| Аббревиатура | Возможная позиция в маркировке | Расшифровка |
| А | 1, 3 | Алюминий |
| АА | 1 | Алюминиевая жила и алюминиевая оболочка |
| АС | 1 | Алюминиевые жилы и свинцовая оболочка |
| В | 2, 3, 5 | Винил (ПВХ) |
| П | 2 | Полиэтилен |
| Пс | 2 | Полиэтилен самозатухающий |
| Пв | 2 | Вулканизированный (сшитый) полиэтилен |
| Р | 2, 3 | Резина |
| НР | 2 | Негорючая резина |
| Ф | 2 | Фторопласт |
| Ц | 2 | Изоляция пленочная |
| К | 2 | Назначение кабеля ― контрольный |
| Кг | 2 | Кабель гибкий |
| С | 3 | Свинец |
| П | 3 | Полиэтиленовый шланг |
| Пу | 3 | Полиэтиленовый шланг усиленный |
| Б | 4 | Броня из оцинкованных стальных лент |
| БС | 4 | Броня свинцовая |
| БбГ | 4 | Броня из стальной профилированной ленты |
| Бб | 4 | Две ленты из стали |
| Бл | 4 | Две стальные ленты с подушкой из пластмассовой ленты |
| Бн | 4 | Стальные ленты с негорючей обмоткой |
| К | 4 | Броня из стальной проволоки с защитой из стальной ленты |
| Д | 4 | Оплетка из двух стальных проволок |
| П | 4 | Броня из плоской стальной проволоки |
| Г | 5 | В конструкции предусмотрена защита от коррозии |
| Э | 5 | Экран из алюминиевой фольги |
| О | 5 | Изолированные жилы соединены обмоткой |
| В | 5 (если последняя буква в маркировке) | Бумажная внешняя изоляция |
| Шв | 5 | Шланг виниловый |
| Шп | 5 | Шланг полиэтиленовый |
| Шпс | 5 | Шланг из полиэтилена самозатухающего |
| Н или НГ | 5 | Негорючий состав |
| Г | 5 | Нет защитного слоя |
| HF | 5 | Низкое газовыделение |
| LS | 5 | Низкий уровень выделения дыма |
| нг-LS | 5 | Не поддерживает горение, низкое дымовыделение |
| FR | 5 | Кабель обладает повышенной огнестойкостью |
| FRLS | 5 | Кабель повышенной огнестойкости с низким дымовыделением |
Первая цифра после букв обозначает количество токопроводящих жил. После знака «Х» указывается площадь их сечения. Если в конструкции кабеля предусмотрены нулевые проводники, то после количества и сечения основных жил ставится знак «+» с дальнейшим указанием числа проводников меньшего сечения и их точной площадью.
Медные или алюминиевые?
Опять же, этот вопрос часто задают люди, которые не имеют никакого отношения к электромонтажу и не знают ПУЭ (правила устройства электроустановок). Если не углубляться в детали, то ответ будет единственным и очевидным: медные. Однако, провода с алюминиевыми жилами все еще используют. Главная причина – их низкая стоимость. А вот нужно ли экономить на этом, вопрос более интересный.
Рассмотрим основные недостатки алюминия:
- Более низкая проводимость (поэтому при аналогичных показателях проводимости тока сечение у алюминиевых проводов и кабелей будет больше);
- Низкая прочность, нельзя многократно изгибать;
- Подверженность быстрому окислению, как следствие – маленький срок службы.
А из преимуществ, напомним, только низкая цена. Но в итоге, если говорить об экономии, далеко не факт, что алюминиевые провода будут дешевле, так как у медных больше срок службы. И если говорить о долгосрочной перспективе, то медь оказывается выгоднее. Она в любом случае надежнее, поэтому выбирать стоит только медные провода.
Также важно помнить, что значение имеет не только выбор правильного провода и кабеля, но и его качественный монтаж. Это вопрос не только срока службы, но и безопасности. Если делать электропроводку правильно и с соблюдением всех норм, то она может прослужить десятки лет. Поэтому если у вас совсем нет опыта, то выбрать и купить провода вы можете самостоятельно, но вот доверить их прокладку лучше профессионалам. Это тот случай, когда экономить не стоит.
Каталог кабеля.
В зависимости от конструктивных особенностей токопроводящего изделия, его условное обозначение может содержать не все параметры. Так для алюминиевого кабеля электрического маркировка начинается с буквы А. Если ее нет на первой позиции, это значит, что перед вами изделие с токопроводящими жилами из меди. Следующие буквы говорят о том, из чего выполнена изоляция. Под данным термином понимается защитный покров проводников, который необходим для предотвращения их замыкания между собой. Материал изоляции обозначается аббревиатурами В, П, Пв, Пс, Р, НР, Ф, Ц, К, КГ. Следующие после этого буквы расскажут о типе используемой внутренней защитной оболочки. Она укладывается на изолированные жилы и обеспечивает более высокую устойчивость кабеля к воздействию воды, механических повреждений, экстремальных температур. Внутренняя защитная оболочка обозначается буквами А, С, П, Пу, В или Р, но присутствует не во всех изделиях. Поэтому если на 3-ей позиции пропуск, это значит, что данный конструктивный элемент не предусмотрен в изделии. Столь же необязательным элементом является броня, тип которой указывается на 4-ой позиции маркировки аббревиатурами БС, БбГ, Бб, Бл, Бн, К, Д, П. Броня делается из стальных лент или проволочной оплетки и нужна для увеличения механической прочности тех проводов и кабелей, на которые приходится повышенная нагрузка. Чаще всего защита обеспечивается простой наружной оболочкой. Она изготавливается из диэлектриков: фторопласта, полиэтилена, ПВХ или резины. Конкретный материал указывается буквами В, Шв, Шп, Шпс, Н на 5-ой позиции маркировки силового кабеля. Здесь же могут стоять буквы О, Э, Г, которые говорят о конструктивных особенностях изделия.
Если рассматривать цифровые обозначения маркировки, которые занимают 6-ую и 7-ую позицию, то они присутствуют всегда. В некоторых случаях могут включаться цифры, указывающие на уровень допустимого рабочего напряжения. Если этого нет, значит, что кабель рассчитан для сети 220 В. Не указываться могут и климатические зоны эксплуатации (они применяются лишь на продукции особого назначения) и номер используемых ГОСТов и ТУ.
Виды изоляционных материалов
Тип используемого диэлектрика напрямую зависит от напряжения в сети.
Полимеры – полиэтилен и поливинилхлорид (ПВХ). Дешевые, легкие, гибкие. Допускают диффузное проникновение паров воды, поэтому не используются для изоляции токоведущих жил кабелей, работающих в условиях постоянной влажности. Полиэтилен поддерживает горение, а ПВХ – нет. Диэлектрические свойства сохраняют до напряжения в сети, равного 5 кВ.
Техническая резина – материал, абсолютно не пропускающий влагу. Диэлектрические свойства сохраняются до напряжения 10 кВ. Стойка ко всем видам механических нагрузок, не распространяет горения. Однако начинает разрушаться при температуре жилы более 70 0С. Также склонна к старению, в результате которого кристаллизуется и становится хрупкой. Его ускоряет ультрафиолетовое излучение и озон.
Маркировка кабельных линий.
Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы. Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской. На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.

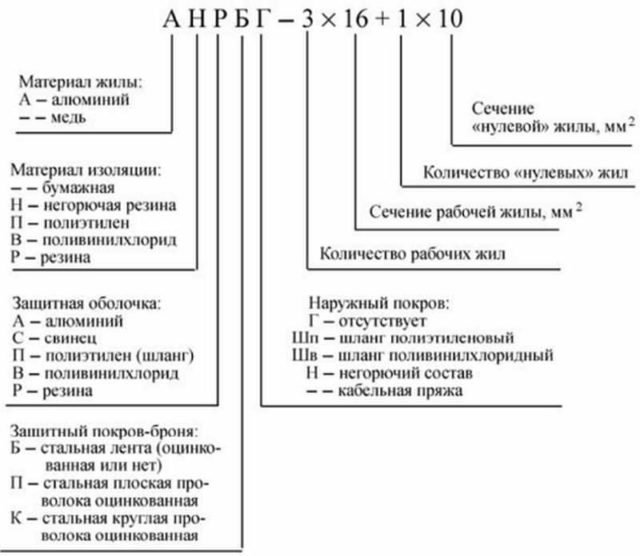

Маркировка кабелей
В модельный индекс кабеля входят буквы и цифры, содержащие информацию о типе материала жил и изоляции, диаметре проводников. Рассмотрим конкретный пример: АНРБГ – 3х16+1х10.
- Первая литера – А – означает, что токоведущие жилы из алюминия. При использовании меди буква пропускается.
- Вторая литера – Н – тип изоляции. В этом случае – негорючая резина. Варианты: П – полиэтилен, В – поливинилхлорид, Р – обычная резина. Если используется бумага, то знак пропускается.
- Третья литера – Р – изоляция оболочки резиновая. Варианты: А – алюминиевая, С – свинцовая.
- Четвертная литера – Б – тип броневого покрытия. Варианты: Б – стальная полоса, П – плоская проволока.
- Пятая литера – тип покрова брони. Варианты: Г – без такового (голый), Шп – шланг полиэтиленовый, если литера пропущена, то используется битум или кабельная пряжа.
Первый набор цифр: три токоведущие жилы сечением по 16 мм² каждая. Второй набор цифр: одна заземляющая и ее сечение.
Теперь вы имеете представление о том, что такое кабель и насколько сложным может быть его устройство. Пожалуйста, не рассматривайте его как разновидность бельевой веревки.
Перемкнутые или перебитые жилы в кабеле или проводе
Чтобы определить есть ли короткое замыкание между жилами в кабеле или убедиться в целостности провода, нужно взять тестер, мультиметр или индикаторную отвертку. Надо взять «прозвонить» жилы кабеля, чтоб не прозванивались между собой, например, синяя жила с одного конца и белая с другого. Но в тоже время, что одноцветные (одноименные) жилы с разных концов проводника должны прозваниваться.
Но случай с перебитыми или перемкнутыми жилами относится к случаю брака, а теперь перейдем к вопросам, которые касаются желания производителя побольше сэкономить и как можно сильнее снизить себестоимость кабеля, и, как следствие, сделать его более дешевым.
