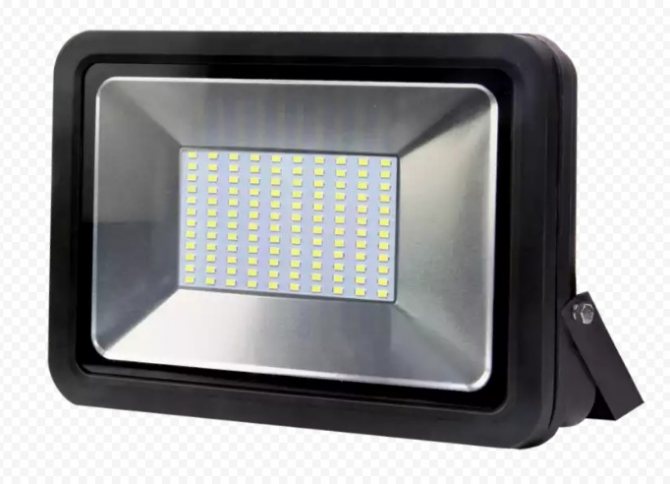

Светодиодный прожектор своими руками: материалы, чертеж и схема, инструкция по сборке

Особенности конструкции

Фонари-прожекторы, оборудованные светодиодами, потребляют меньше электрической энергии. Обслуживание их минимальное, и малозатратное. Их срок работы – до 90 тыс. часов. Их можно устанавливать не только в комнате, но и на улице. Такие приборы не портятся из-за неблагоприятных негативных условий. Конструкция прожекторов позволяет им излучать много света.

Можно сделать самодельный светодиодный прожектор. Если и появятся поломки, исправить их будет несложно.

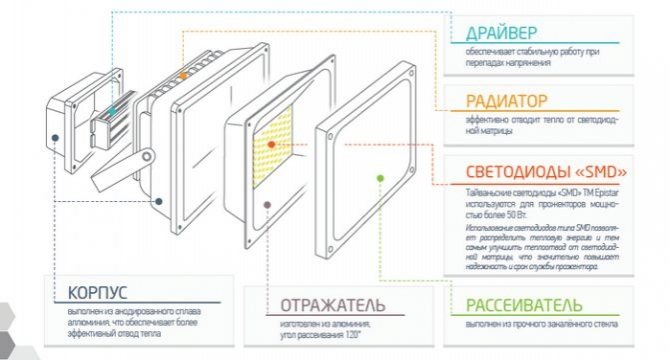

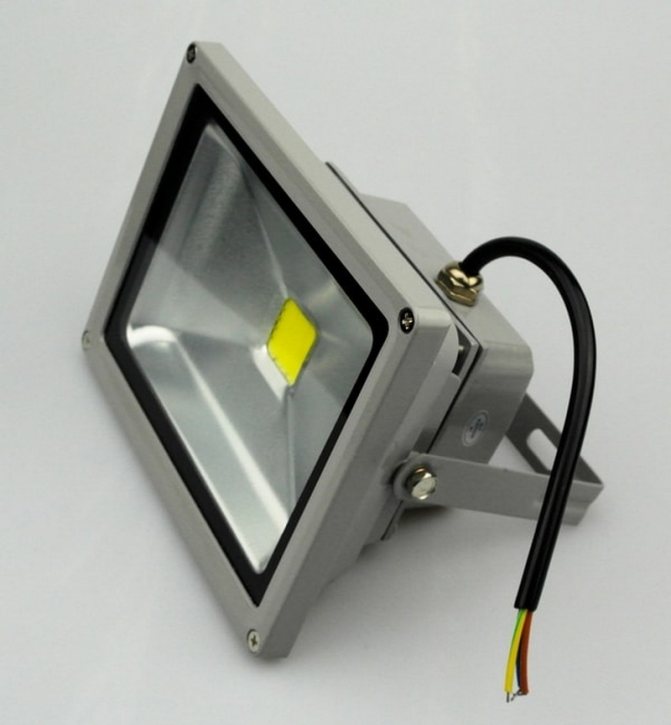

Led прожектор состоит из нескольких деталей:

  • Коробки-корпуса;
  • Скоб;
  • Матрицы. Диоды крепятся к плате, и защищены от повреждений специальными полимерами;
  • Драйвера.

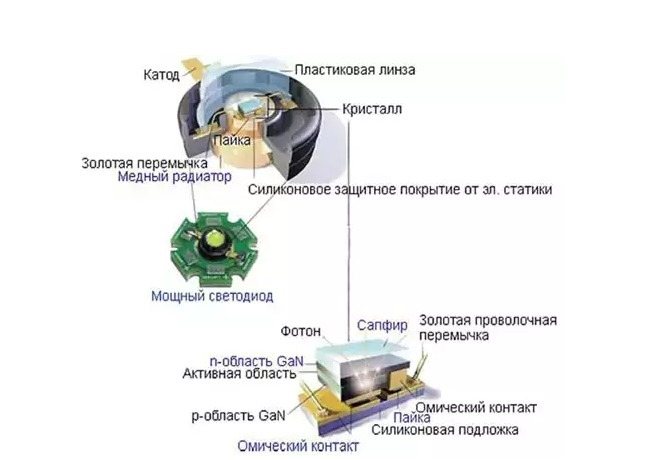

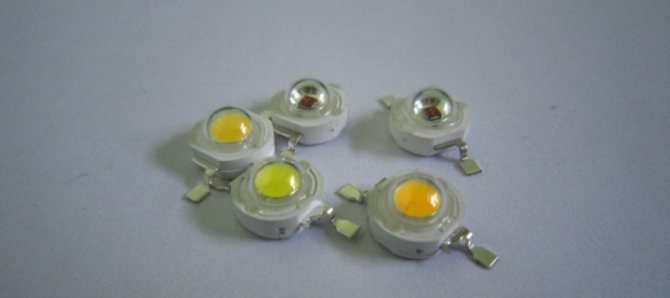

Особенность устройства мощных светодиодов 1,3,5 Вт для прожекторов

На фото Вы можете видеть, что производство таких типов диодов достаточно сложное. А это ведет к удорожанию последних.

По большому счету, мощные диоды 1,3,5 Вт уже устарели. Если брать во внимание из использование в светодиодных прожекторах. Для получения более-менее качественных световых характеристик диодов нужно большое количество. А это далеко не лучший вариант с позиции ценообразования. Я давно уже наблюдаю, как большинство продавцов пытается «хотя бы» куда-нибудь сбыть свой товар.

Но есть и плюсы в таких LEDs — тепловой нагрев. С ним достаточно просто справиться, по сравнению с другими типами чипов.

Электрическая и техническая специфика

Если вы изготавливаете самодельный прожектор, предварительно уточните особенности его электроники. Так вы сможете качественно сделать работу, и исключить влияние высоких температур на прибор.

Полупроводники твердотельного типа негативно отзываются на перепады температурного режима. Это приводит к их деградации и снижению легирующих добавок.

Если активная панель прибора нагреется до критичной температуры от +60°С, снизится интенсивность излучаемого света или же случится полная поломка. Помните, чем выше мощность светодиода, тем меньше времени потребуется на выход из строя, т. к. будет перегреваться.

Когда будете изготавливать устройство в домашних условиях, позаботьтесь о создании качественной системы отведения тепла. Разделите излучатель на продуманное количество частей, и правильно расположите их. Выбор зависит от вас: параллельно или последовательно. Если изготавливается прожектор простого типа, можно установить только один элемент излучения.

Подключение Led ленты

Переходим к самой ленте. Отмеряете светодиодную ленту нужной длины согласно размерам вашего алюминиевого листа.

Всего понадобится два отрезка. Спаиваете их между собой параллельно.

После чего наклеиваете на алюминиевую подложку.

Обратите внимание, для большей безопасности в местах пайки контактов, под ленту желательно поместить бумажный скотч

Он будет выступать в роли изолятора и предотвратит возможное замыкание на корпус.

Технически светильник почти готов. На него можно подать напряжение и включить тумблер.

Однако выглядит все это довольно непривлекательно. Кроме того, прямое излучение светодиодов без рассеивания не очень полезно для глаз.

Крепежно-составляющие элементы

Прежде, чем приступать к сборке мощного фонаря-прожектора, запаситесь деталями и составляющими. Если у вас есть автомобиль, часть составляющих найдутся дома. Оставшуюся часть можно докупить, или же взять у знакомых.

Для изготовления фонаря своими руками вам потребуется:

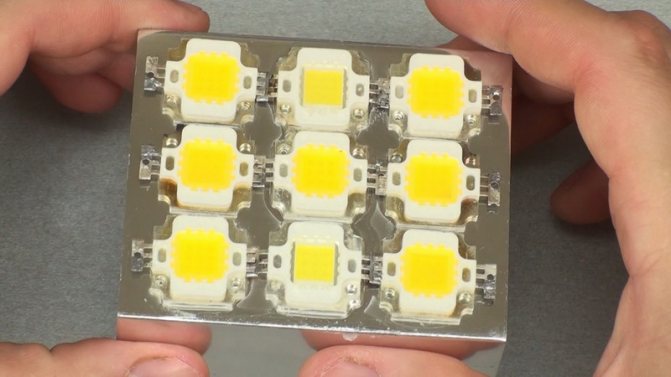

  • Светодиодная матрица, оборудованная драйвером. Такие детали установлены на столбах с фонарями, которые перестали работать. Вам останется лишь заменить лампы, которые вышли из строя. Можете купить новую деталь в магазине с электротоварами.
  • Корпус. Изготовить его можно из металлических деталей и фанеры. Для корпуса подойдет галогеновый фонарь. Можете найти старый, который вы используете для рыбалки или охоты, или же купить новый.
  • Провода для соединения деталей, и подключения устройства к электросети.

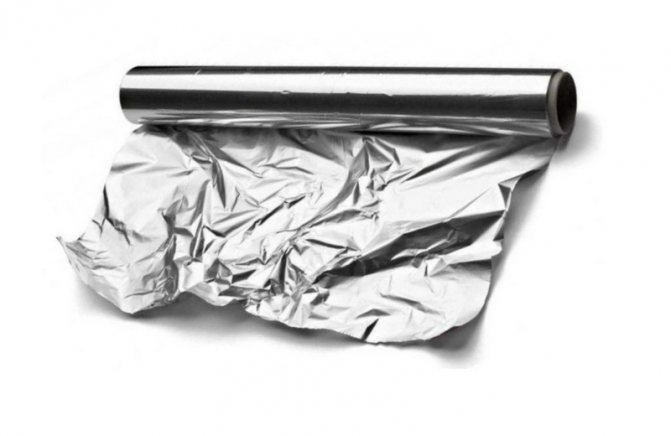

  • Фольга для отражателя. Приобрести этот материал можно в ближайшем магазине. Выбирайте ленты с высокой плотностью.
  • Цепкий клей.

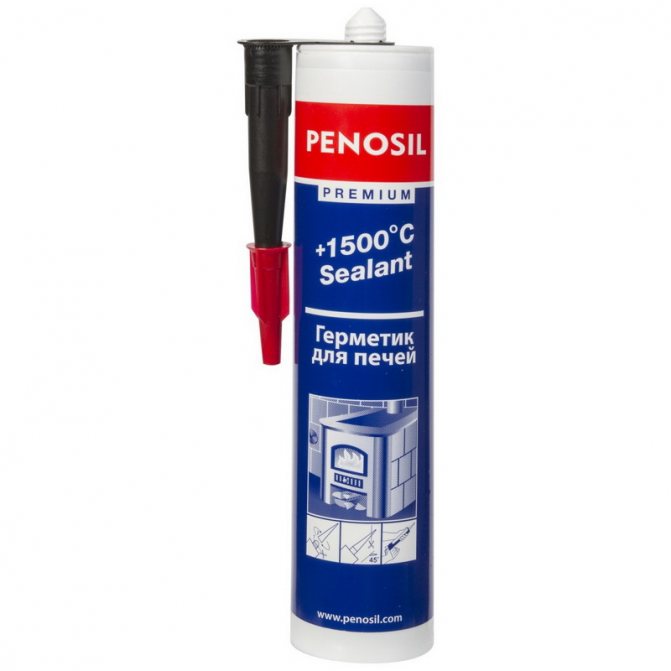

  • Герметик.

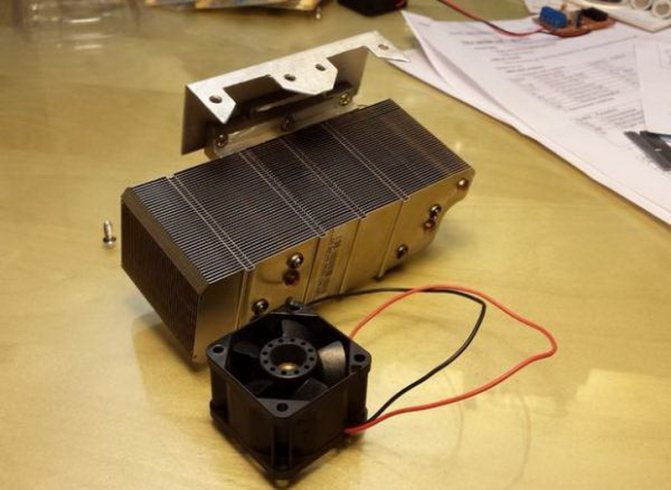

  • Радиатор для охлаждения.


Можно увидеть весь инструмент тут. Из инструментов, которые пригодятся для изготовления фонарика, выделяют:
  • болгарку;

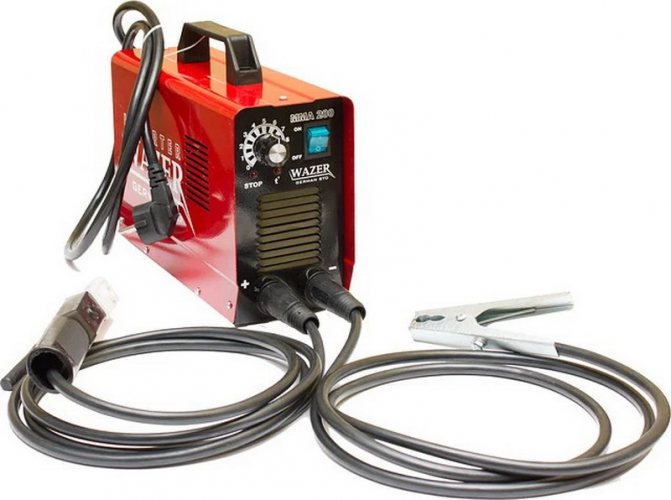

  • сварочный аппарат;

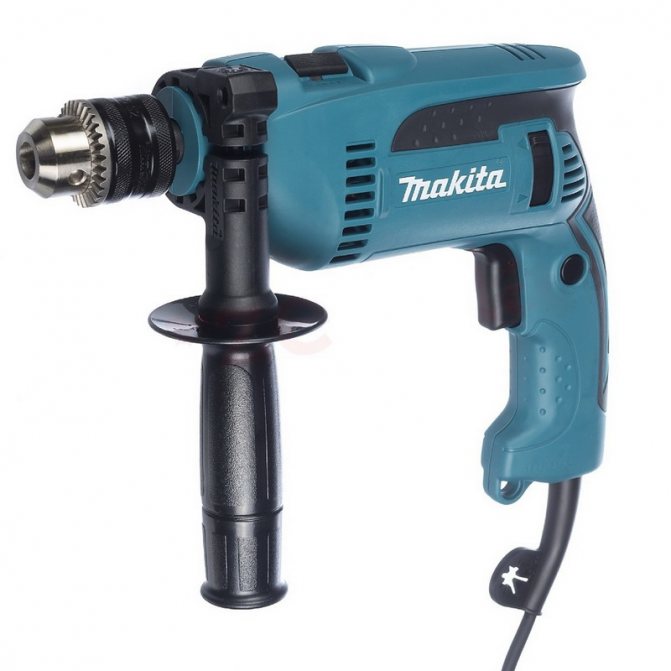

  • дрель, оборудованную сверлом;

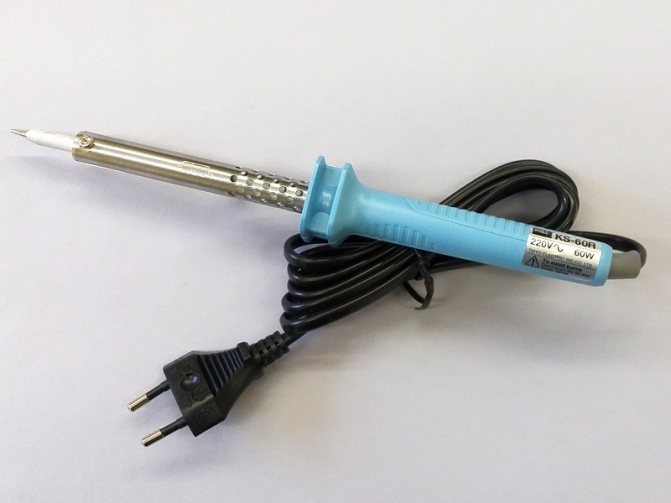

  • паяльник;
  • припой.

Причины поломки

  • нестабильно работающая электрическая сеть (перепады напряжения, выходящие за рамки рабочего тока);
  • короткое замыкание фазы на корпус прибора или на нейтраль;
  • некорректное подключение;
  • перенапряжение;
  • использование сверхтоков.

Чтобы подобрать светодиодный драйвер, необходимо рассматривать комплексно характеристики прибора:

Для начала определяют источник питания. Используются стандартная сеть с переменным напряжением, аккумулятор, блок питания и многое другое. Главное, чтобы входное напряжение было в указанном в паспорте устройства диапазоне. Ток также должен соответствовать входной сети и подсоединенной нагрузке.

Производители выпускают устройства в корпусах или без них. Корпуса эффективно защищают от влаги, пыли и негативных воздействий окружающей среды. Однако для встраивания прибора непосредственно в лампу корпус не обязательный компонент.

Поэтапный процесс

Чтобы изготовить мини зенитный прожектор своими руками, придерживайтесь пошаговой инструкции. Подробнее о технологии сборки будет рассказано далее.

Чертеж и схема

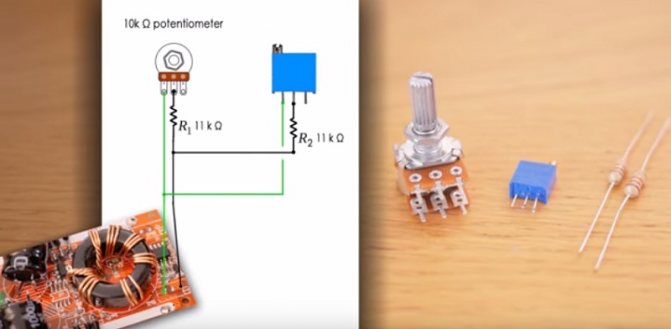

Нужно изучить схему подключения светодиодов. Мощности одного излучающего элемента будет недостаточно. Поэтому подготовьте несколько штук.

Чаще всего в схеме предусмотрена только одна цепь, состоящая из нескольких или одного светодиода. Большинство схем работают по одному и тому же принципу: светодиоды подключаются к матрице, где установлен резистор, ограничивающий ток. Вместо электронного стабилизатора тока можно применить драйвер.

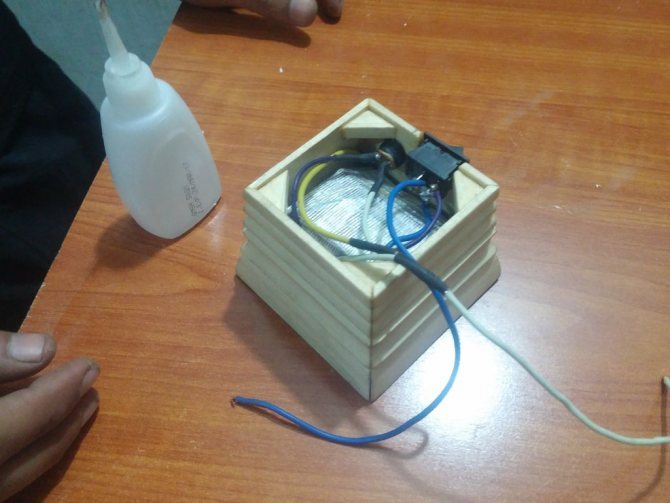

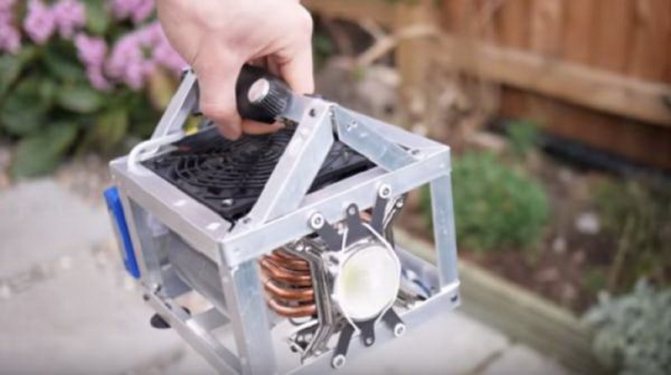

Корпус

Если вы выбираете корпус, это можно сделать несколькими способами:

  1. Сначала выберите «коробку», а после по ее размерам выбирать все необходимые детали. Воспользуйтесь этим вариантом, если важнее размеры прожектора и крепления.
  2. Если приоритетом является мощность прибора и поток света, корпус выбирайте в самую последнюю очередь.

Есть несколько методов подбора оболочки для фонаря-прожектора:

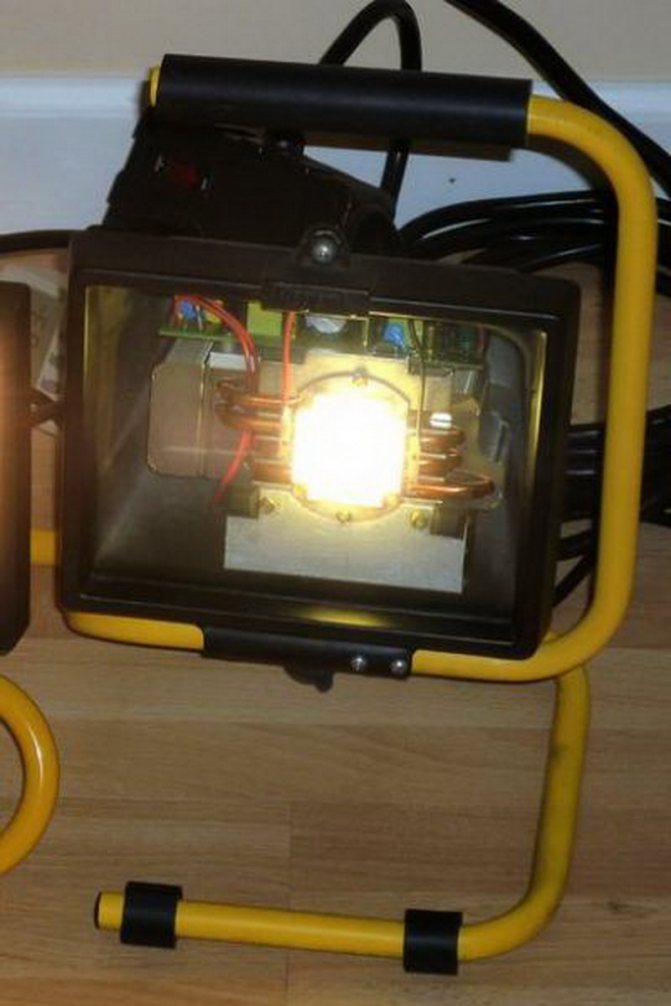

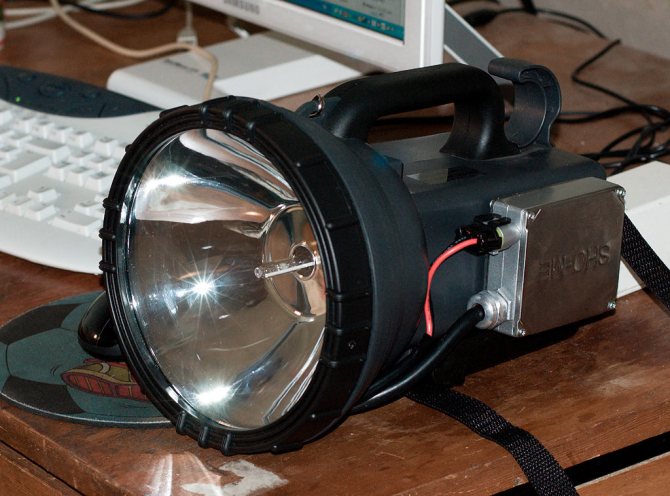

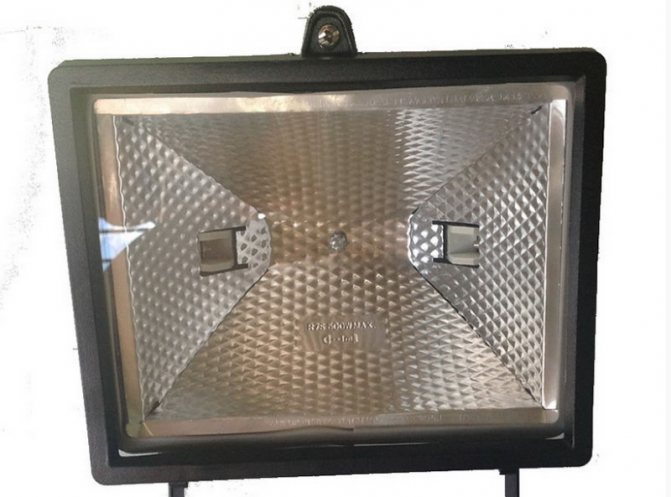

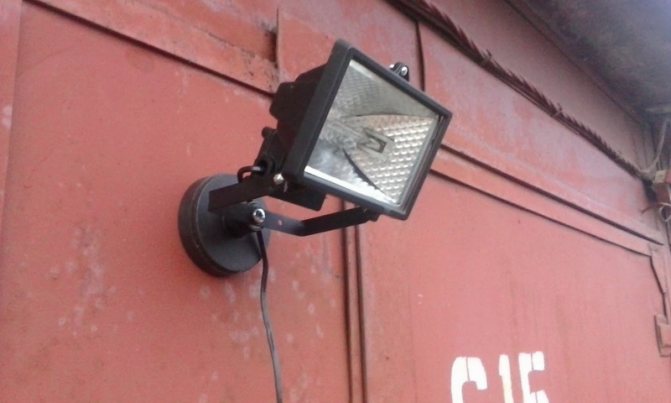

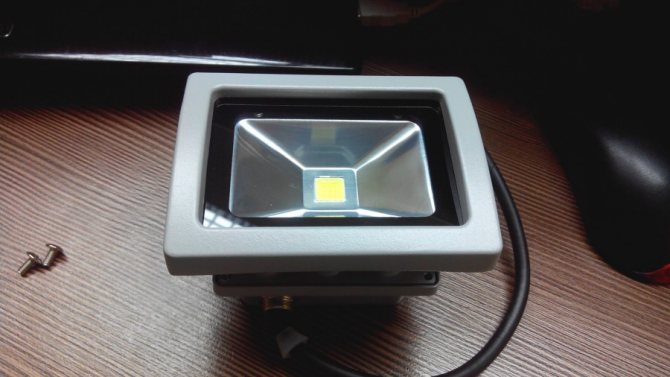

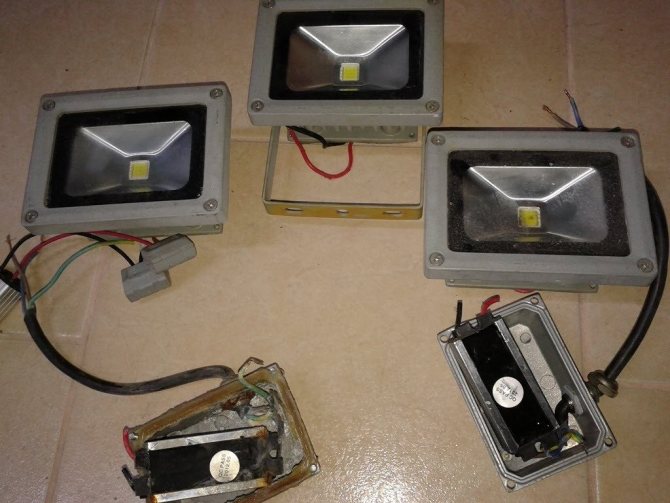

  • Воспользуйтесь старым ненужным прожектором — из фары или дальнобойным фонарем. Он может быть, как галогеновым, так и с лампой накаливания. Разберите его, и избавьтесь от старой начинки.
  • Корпус магазинный. Несмотря на затраты, этот способ более выигрышный в техническом и эстетичном плане. Также можно изготовить прожектор на штативе своими руками, так он будет выше.

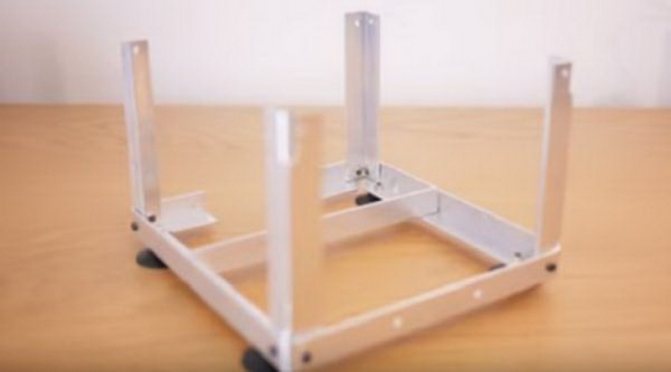

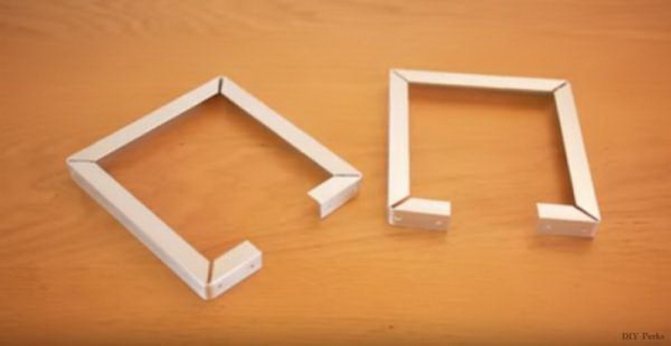

  • Изготовьте корпус своими руками. Для этого воспользуйтесь подручными материалами.

При выборе корпуса учитывайте, что он должен быть многофункциональным: быть защитой внутренностей и радиатором для отвода тепла от светодиодов. Если прожекторы будут мощностью более 50 Вт, выбирайте алюминиевые конструкции. Они обладают большей теплопроводностью.

Выбор лампы

Чтобы выбрать лампу, воспользуйтесь такими параметрами:

  • Мощность готового прибора. Если прожектор менее 30 Вт, то создавать осветительный прибор смысла нет. Популярны варианты, мощностью от 50 Вт. Максимальное количество света дают прожекторы, мощность которых 100 Вт и более.
  • Напряжение. Чтобы не искать источник питания, задайте напряжение на 220 В. При желании можно установить светодиоды на 12 В для подпитки от автомобильной сети. Можно сделать аккумуляторный прожектор, вставив в него батарейки.

При выборе светодиодов отталкивайтесь от таких параметров:

  • напряжение светодиода;
  • рабочий ток.

Сбор

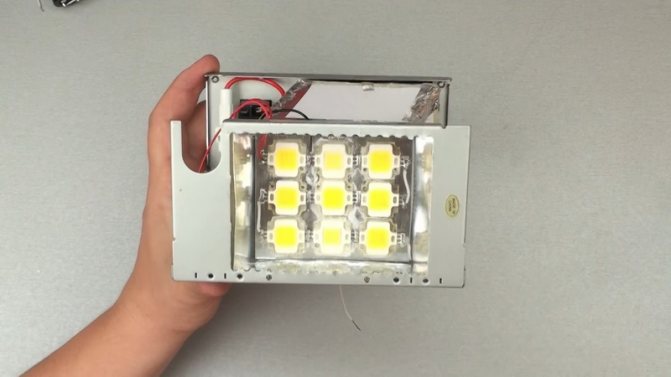

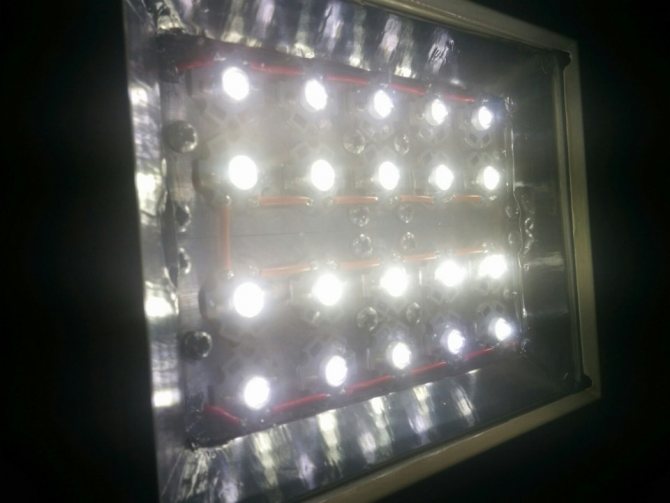

  • Приступать к сборке прожектора нужно с матрицы. Она формируется из светодиодов, к которым крепится резистор. Сборка осуществляется на фольге или навесу. Предварительно продумайте конструкцию отведения тепла.

  • Нужно сформировать отражатель. Для этого обклейте отсек со светодиодами фольгой.

  • Когда матрица будет готова, ее крепят к корпусу. Для этого используется паяльник и припой. Не забудьте вывести провод питания или установить батарейки. Если все правильно рассчитать, после включения прибора в сеть он ярко засветится.

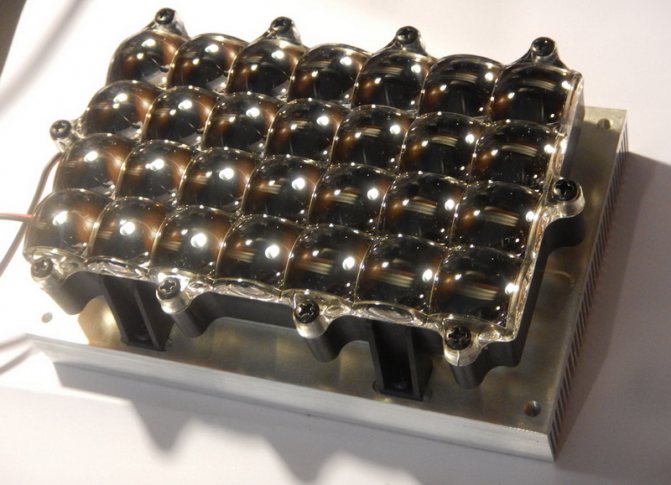

Какие они – современные отражатели?

Производители постоянно пополняют модельный ряд, существенно расширяя возможности светового тюнинга. Рефракторы выпускаются под самые разные светодиоды и их сочетания. Теперь вовсе не обязательно ограничиваться одним оттенком.

Устройства отражают свет в прямом и обратном направлении, тем самым делая распределение лучей более равномерным.

Отражатели могут быть рассчитаны на монтаж с акриловым стержнем, при том они помогут аккуратно скрыть светодиоды для наиболее эффективного их использования в режиме габарита задних автомобильных ламп.

Рефракторы могут корректировать и перенаправлять освещение светодиодов. Они рассчитаны на работу под прямым углом по отношению к оси диода. При подборе отражателя важно учитывать все параметры источников света. Типы корпуса и формы исполнения постоянно пополняются, поэтому стоит регулярно мониторить новинки, чтобы не упустить наиболее интересные варианты оптики.

Отражатели существенно улучшают свойства потока, который выдают светодиоды. Они одинаково нужны для тюнинга автомобильной оптики и для сборки фонарей и светильников. Простые модели можно попытаться сделать своими руками, но в некоторых случаях соперничать с производителями просто бессмысленно.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Виды и типы LED прожекторов на разных светодиодах Подключение провода от светодиодного прожектора к сети переменного тока 220 В необходимо производить после обесточивания места монтажа и отключения питающего напряжения. Спрашивайте, я на связи!

Как можно использовать прожектор

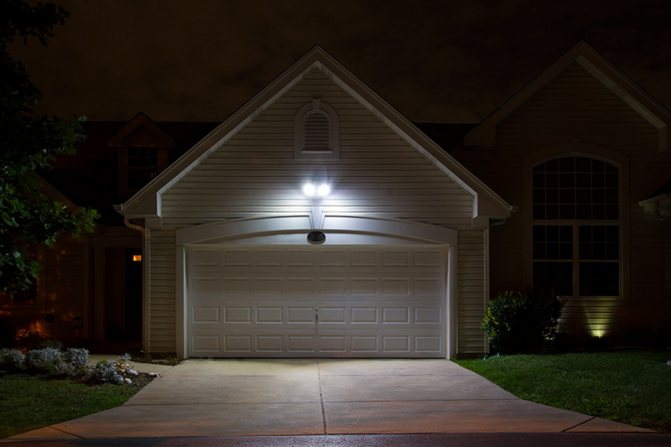

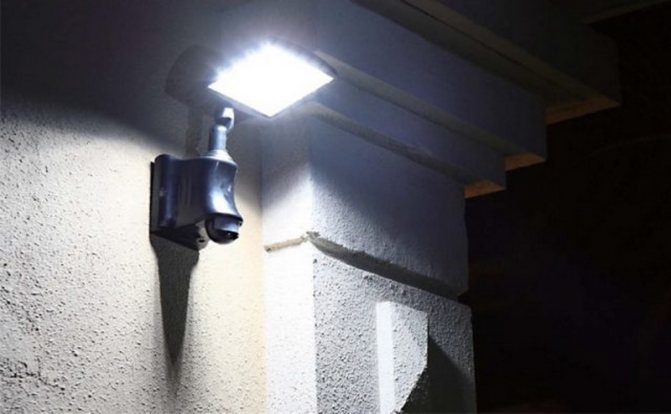

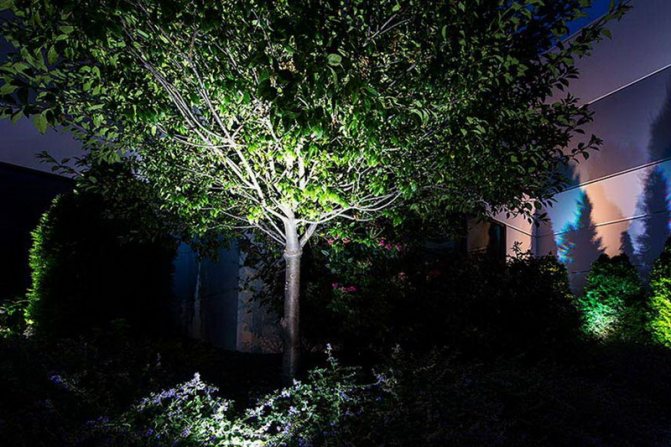

Чаще всего самодельные фонари-прожекторы из светодиодов используются для освещения двора, гаража или других придомовых территорий.

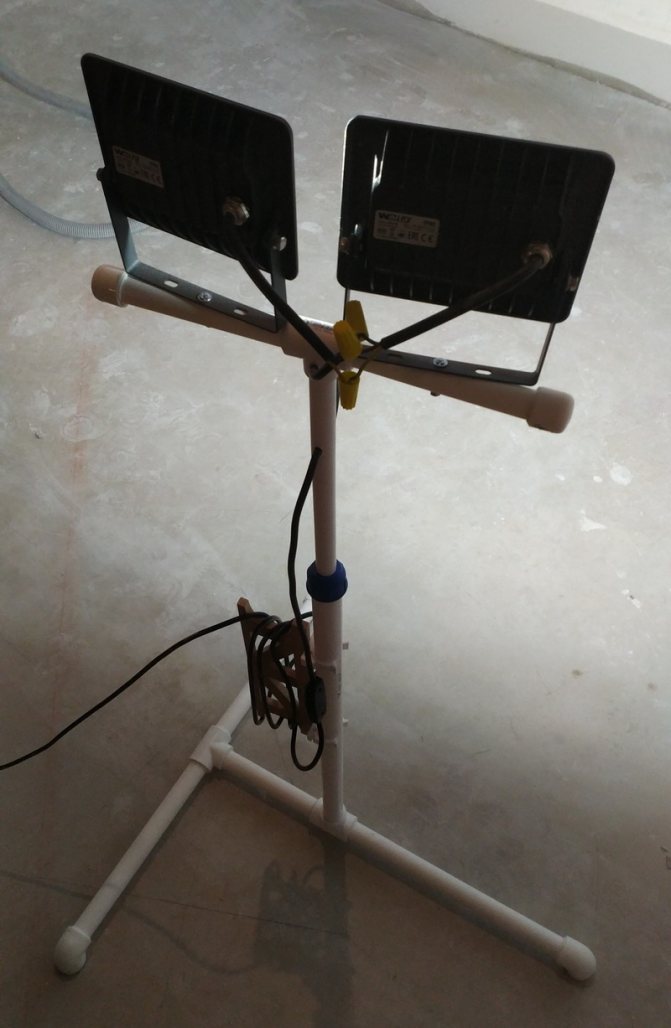

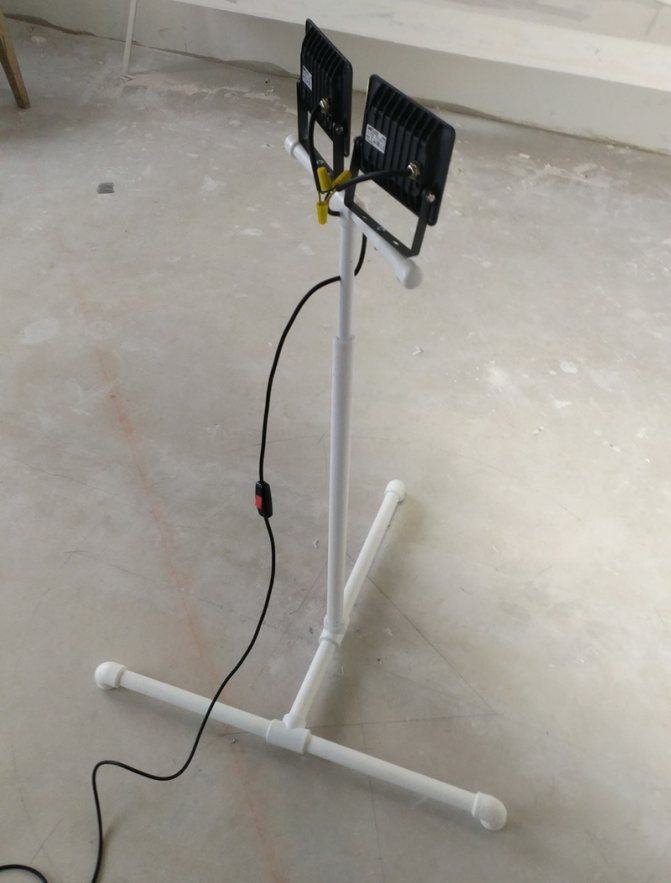

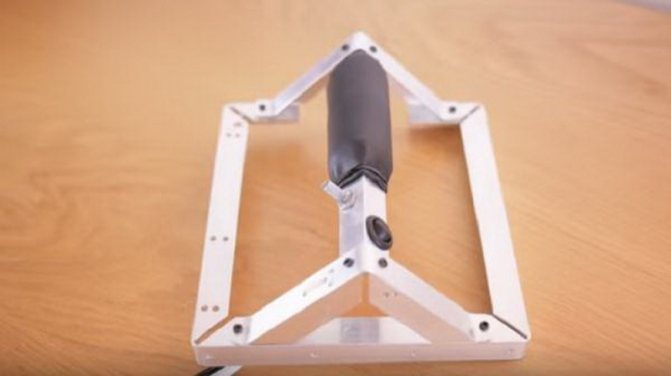

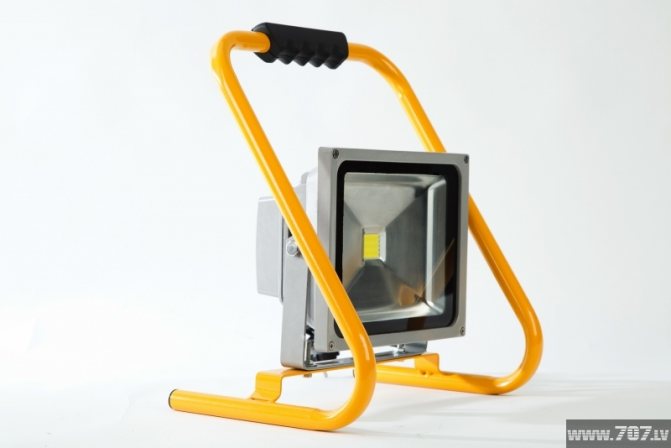

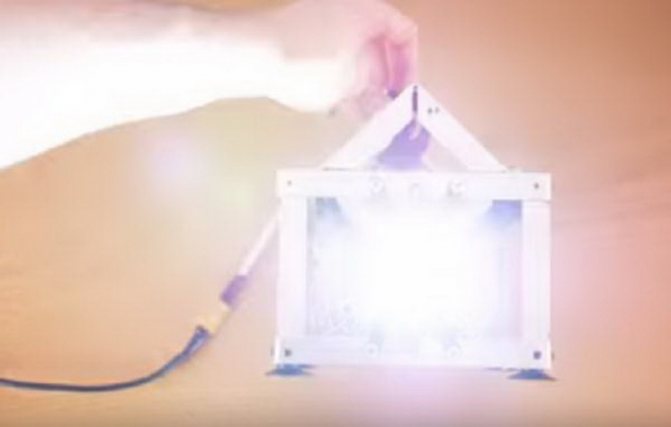

Можете включить фантазию, и сделать более усовершенствованную модель — изготовить переносной прибор (на штативе, о котором было указано ранее), который можно применить для студийных фото- или видео-съемок.

Небольшие прожекторы, мощностью до 24 Вт, можно использовать для освещения салонов авто. Можете брать их с собой на пикники, и создавать дополнительное штатное освещение. Перед новогодними праздниками самодельными прожекторами можно украсить здание.

Зная, как сделать отражатель для дома, понимаешь, что это не сложно. Для этого потребуются простые материалы и инструменты, а процесс сборки займет 2-3 дня. Если все сделать правильно, вы сможете создать оригинальные осветительные приборы, которые украсят придомовую территорию.

Выбор светодиодной ленты

Итак, длина люминесцентного светильника 30 см, потребляемая мощность 8 Вт. Для того чтобы яркость света была достаточной, чтобы нормально работать за письменным столом, необходимо правильно подобрать саму ленту.

Во-первых, необходимо отметить, что светодиодная лента – это, по сути, плато гибкого типа, на котором установлены светодиоды и резисторы (токоограничивающие). Во-вторых, обратите внимание на ее технические характеристики, особенно это касается яркости горения диодов. Оптимальный вариант: 780-900 Lm/м. В-третьих, подогнать под размер светильника саму ленту не проблема

Она подрезается по участкам, которые на ней обозначены. В других местах резать нельзя. В-четвертых, на обратной стороне ленты нанесен клеящийся слой, так что закрепить ее на поверхности светильника будет просто.

Место для отрезания светодиодной ленты

Диагностика и ремонт системы R G B светодиодного освещения

Чаще всего возникает один из случаев неработоспособности системы светодиодного освещения R G B лентами: – лента не светиться полностью; – лента светиться только одним или двумя цветами.

Если лента не светиться полностью, то причиной этого может быть неисправность блока питания, контроллера или ПДУ. В случае отсутствия свечения одного или двух цветов в ленте, то причиной может быть отказ контроллера или светодиодной ленты. Описать все возможные случаи проявления неисправности сложно, поэтому приведу инструкцию, как проверить каждое из устройств системы отдельно.

Проверка блока питания (адаптера)

В случае полного прекращения работы светодиодного освещения, как и любого изделия, питающегося от бытовой электросети, первое, что необходимо это проверить подачу питающего напряжения на устройство. Для этого необходимо проверить вставлена ли вилка в розетку и наличие напряжение в сети.

Для проверки наличия напряжения в розетке, достаточно вставить в нее вилку настольной лампы, адаптер сотового телефона или любой другой электроприбор. Если с подачей напряжения все в порядке, то приступают к проверке блока питания (адаптера).

В первую очередь нужно проверить надежность подключения блока питания к контроллеру, вполне возможно коаксиальный штекер выскочил или не до упора вставлен в гнездо контроллера.

Современные блоки питания постоянного тока отличаются друг от друга величиной выходного напряжения и током допускаемой нагрузки. Если решите попробовать отремонтировать блок питания самостоятельно, то не лишним будет ознакомиться со статьей сайта «Как отремонтировать блок питания компьютера». Кстати, компьютерный блок питания можно успешно использовать для питания светодиодных лент.

Проверка работы пульта дистанционного управления

Даже если блок питания, контроллер и светодиодная лента исправны, то пока на пульте дистанционного управления не будет нажата кнопка ON, лента светить не будет.

Принцип работы ИК пульта дистанционного управления

Сигнал управления с ПДУ представляет собой инфракрасный луч, промодулированный цифровым сигналом. Инфракрасное излучение человек не видит, но распространяется оно по законам видимого света. Поэтому пульт должен быть направлен на сенсор контроллера и на его пути не должно быть преград.

Проверка и замена батарейки в ПДУ

Включить, выключить и управлять режимом работы светодиодной ленты будет невозможно в случае, если села батарейка. В ПДУ установлена круглая плоская батарейка типа CR2025 напряжением 3 V. Признаком окончания срока службы батарейки является уменьшение расстояния, с которого еще возможно управление с ПДУ.

ПараметрЕдиница измеренияВеличина
Температура окружающей среды при работе˚Сминус 10. +50
Входное напряжениеVDC 12 или 24
Тип разъема подачи входного напряжениякоаксиальный DC Jack 5,5 мм
Тип выходатри канала (RGB)
Способ управления RGB светодиодной лентойширотно импульсная модуляция (ШИМ)
Ток нагрузки на один каналA2
Общий провод для каналовплюсовой (анод)
Расстояние дистанционного управления с ПДУ, не менеем8
Способ управления с ПДУинфракрасные лучи IR
Электропитание ПДУштук1 батарейка CR2025 (3V)

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

О том, почему же стоит выбирать именно такой тип светильника и как подобрать наиболее оптимальный его вариант, расскажет эта статья. Если же вам что-то непонятно, пишите мне!
