Электродные электрические котлы: принцип работы, достоинства и недостатки

Если с распространенными ТЭНовыми моделями электрокотлов все предельно ясно, то понимание принципа работы, преимуществ и недостатков электродных котлов отопления присутствует далеко не у всех. Связано это с завышенными заявлениями маркетологов, утверждающих о невероятной экономии и, наоборот, с отзывами владельцев, убедившихся, что это не совсем так.

На деле же электродные котлы – это обычные электрокотлы, несколько отличающиеся принципом действия, компактными размерами и более низкой стоимостью. Но стоит ли использовать именно их для отопления частного дома и насколько правдивы все существующие мнения, выясним, разобрав принцип работы и отличия от стандартных ТЭНовых электрокотлов.

Принцип работы электродного котла

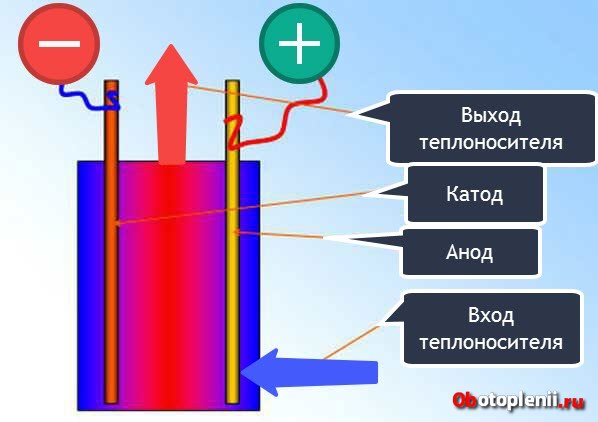

Работают электродные котлы от переменного электрического тока частотой 50 Гц. Само название, электродный котел, говорит, что в котле присутствуют электроды, условно их можно назвать плюс и минус. Обозначение полюсов плюс и минус условно, так как потенциал меняется 50 раз в секунду.

Теплоноситель для электродных котлов имеет специальную химическую формулу, которая обеспечивает ионизацию теплоносителя с выделением большого количества тепла. Увеличивает тепловыделение хаотичное движение ионов и постоянно сменяющемся потенциале переменного тока.

Характеристика

Электродный котёл (его ещё называют ионным или ионообменным) отличается от других агрегатов, работающих от сети, тем, что имеет открытый электрод, на который подаётся ток.

Относится к приборам отопления прямого нагрева, в которых тепло направляется прямо к энергоносителю. Это даёт возможность мгновенно увеличить мощность конструкции, потому что в процессе передачи тепла нет препятствий.

Нагрев осуществляется с помощью электродов, которые погружены в бак с жидкостью. Ток проводится через теплоноситель с частотой 50 Герц и создаёт барьер для электролиза. Поэтому внутренняя сторона котла остаётся избавленной от налёта накипи.

Нагревательный процесс жидкости происходит при помощи появляющегося сопротивления. Это происходит очень быстро. Таким образом, ёмкость (бак) может быть не большой по размерам, так как не требуется ждать нагрева жидкости элементом. Такие свойства конструкции данного котла позволяют сэкономить бюджет пользователя за счёт уменьшения энергозатрат в системе отопления.

Электродный отопительный котёл очень чувствителен к составу воды, обычная вода из водопровода не может применяться для работы агрегата.

Перед монтажом требуется провести специальную подготовку жидкости. Хорошо, если в наличии есть антифризы, которые порекомендовал производитель.

Антифриз для системы отопления может быть изготовлен на основе этиленгликоля и пропиленгликоля. Подробнее на .

Также имеет ещё одну особенность, которая заключается в постепенном растворении электродов. Это естественный процесс, его ускорение и замедление зависит только от степени интенсивности использования системы отопления.

Достоинства электродного котла

Прежде всего, данный тип электрического котла не боится падения напряжения. Процесс ионизации теплоносителя будет проходить и при падении напряжения до 180 Вольт. Это большое достоинство, особенно для районов с нестабильным электропитанием.

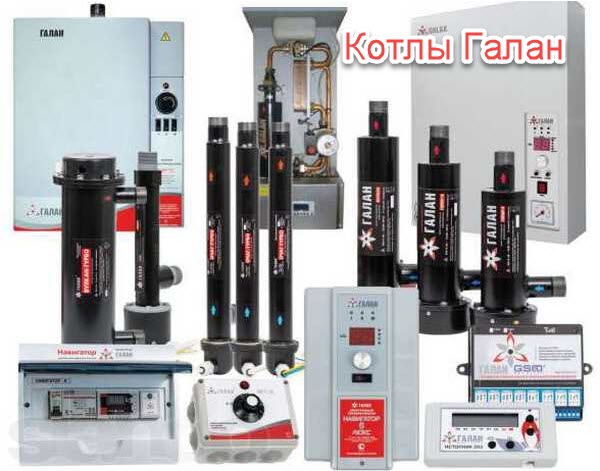

Во-вторых, принцип работы этих котлов позволяет делать их очень небольшими по размерам. Всем знаком, ранее часто рекламируемый котлы Галант. Пример на фото.

В-третьих, электродные котлы безопасны. Опять возвращаемся к принципу работы. Если из системы пропадет теплоноситель, котел просто не будет работать. Не произойдет никаких аварийных ситуаций, а значит не нужно автоматики слежения за наличием теплоносителя.

В-четвертых, в отличие от ТЭН котлов, в электродных котлах не образуется накипь и срок их эксплуатации крайне высок.

Особенности монтажа электрических котлов

Одним из преимуществ электрического котла является его относительно простой монтаж в сравнении с газовыми или твердотопливными аналогами. Для установки не требуется отдельное помещение, нет необходимости в организации дымохода, а разнообразный дизайн котлов позволяет выбрать котёл, гармонично вписывающийся в существующий интерьер.
Подключение электрокотла к сети производится при помощи отдельного кабеля. Следует учитывать, что для подключения небольших котлов мощностью до 6-7 кВт достаточно однофазной сети 220 В, для котлов от 12 кВт и выше требуется трёхфазная сеть 380 В. В зависимости от потребляемой мощности нужно подобрать кабель соответствующего сечения. Обычно на 8 ампер тока достаточно 1 мм² сечения. Для снижения риска поломки котла при перепадах напряжения обязательно устанавливается устройство защитного отключения.

Вполне оправдывает себя установка выносных дистанционных датчиков, контролирующих температуру непосредственно в помещениях. Большинство моделей современных котлов производятся в комплекте с необходимым оборудованием. В одном корпусе компактно размещаются циркуляционный насос (в двухконтурных котлах могут применяться два насоса – отдельно для контура отопления и горячего водоснабжения), расширительный бак, предохранительный клапан, воздухоотводчик, термоманометр, реле защиты от сухого хода, механический или электронный регулятор мощности и другое оборудование. Более полная комплектация обеспечивает правильный подбор и слаженную работу всех элементов системы, кроме того сокращаются расходы на установку каждого прибора в отдельности.

Из дополнительного, но необходимого, оборудования стоит упомянуть накопительные ёмкости с хорошей теплоизоляцией. Такая ёмкость устанавливается на выходе горячей воды из котла и выполняет сразу несколько функций:

— сохраняет определённый объём горячей воды даже при неработающем котле от нескольких часов до нескольких дней. Запас воды может использоваться как в системе отопления, так и для горячего водоснабжения; — позволяет сбалансировать применение различных источников тепла (газовый, твердотопливный котёл и другие); — защищает от перегрева котёл и систему отопления в целом; — позволяет произвести нагрев определённого запаса воды по более дешёвому (ночному) тарифу.

Установка термостатических регуляторов на каждом радиаторе отопления позволит более точно отрегулировать температуру в отдельных помещениях и ощутимо сократит потребление электроэнергии.

Недостатки

Ионизация «чистой» воды происходить не будет. И здесь кроется первый недостаток электродных котлов. Вода для наполнения системы отопления с электродным котлом должна быть дистиллированной и требует подготовки или теплоноситель требует покупки. Рекомендуют добавлять в воду соду или соль в объеме 5-8 мг на 100 литров.

Во вторых, опять возвращаемся к принципу работы, по факту переменный ток в этом котле протекает через теплоноситель, а значит, возможны утечки тока на металлические приборы системы отопления, в частности радиаторы. Это обязывает при монтаже электродных котлов строго соблюдать правила заземления и защиту человека от дифференциальных токов.

В-третьих. Выше я сказал, что электродные котлы не страдают образованием накипи. Однако, в них наблюдается обратный эффект. Электроды котла со временем уменьшаются, так как постоянно «отдают» свои частицы. Это значит, что со временем нужно будет электроды менять. Как часто? Также часто, как в ТЭН котлах, раз в пять лет, возможно чаще.

Правила самостоятельного монтажа

Мы не будем подробно расписывать состав работ по установке радиаторов, соединению металлопластиковых труб и их подключению (подачи и обратки) к выводам котла. Все эти этапы Вы можете увидеть в видео инструкции, на которой продемонстрирована технология подключения электродного котла Галан, весьма популярного на сегодняшний день:
Видео инструкция по монтажу своими руками

https://youtube.com/watch?v=Ox2KDB8DVG0

Как Вы видите, установка не представляет собой ничего сложного, все что нужно – подвести трубы, сделать заземление, подключить автоматику и произвести настройку. Даже в заводской инструкции к оборудованию подробно расписан весь состав работ. Гораздо важнее рассказать Вам о том, какие правила нужно учитывать при установке электродного котла своими руками. Итак, чтобы система проработала долго и без аварийных ситуаций, советуем соблюдать следующие рекомендации:

1. Произведите настройку теплоносителя (воды), согласно требованиям производителя оборудования. К примеру, фирма Галан настоятельно рекомендует использовать в качестве теплоносителя для таких моделей электрокотлов, как Вулкан, Гейзер и Очаг, жидкость «Аргус-Галан», которую нужно самостоятельно менять раз в 5 лет. Для модели «Галан-BeeRT» нужно использовать только дистиллированную воду. В то же время такие антифризы, как «Арктика» и «Тосол» использовать категорически запрещается.
2. Обязательно промойте старую систему отопления от солевых отложений (для нового трубопровода это требование не актуально). Дело в том, что загрязненные радиаторы негативно повлияют на плотность теплоносителя, что может еще хуже отобразиться на работе электродного котла. Для промывки рекомендуется использовать ингибитор под названием «Протектор».
3. Без заземления устройство ни в коем случае нельзя подключать к сети. В качестве PE проводника рекомендуется использовать медный провод, сечением 4 мм2 и сопротивлением не более 4 Ом.
4. Оптимальный расход теплоносителя составляет 8 литров на 1 кВт мощности оборудования. Выходить за это значение не рекомендуем, т.к. данный расход позволяет экономить максимум электроэнергии.
5. В самой верхней точке системы нужно установить клапан-обезвоздушиватель (по-простому, воздушник) для стравливания воздуха, а также манометр и обратно-предохранительный клапан.
6. Вся запорная арматура должна быть установлена за расширительным бачком (как показано на схеме подключения электродного котла).
7. Корпус обогревателя обязательно должен быть установлен в строго вертикальном положении, как показано на фото. Любой перекос негативно отобразиться на его работе.
8. При выборе новых радиаторов, покупайте изделия из биметалла либо первичного алюминия. В таких металлах меньше всего примесей, которые оказывают негативное влияние на электрокотел.
9. Ни в коем случае не используйте чугунные батареи при установке электродного котла своими руками. Такие изделия быстро загрязняются и к тому же расходуют больше теплоносителя, что снизит экономичность электрического отопления в разы.
10. Вы можете установить последовательно несколько обогревателей (как было показано на видео), если мощности одного будет недостаточно. Рекомендуется использовать группу котлов при монтаже отопления в двухэтажном доме (к примеру, один водонагреватель будет обслуживать первый этаж, а второй, соответственно, второй).

Вот и все, что хотелось рассказать Вам о том, как выполнить подключение электродного котла в доме и квартире. Также рекомендуем просмотреть видео, на котором рассказывается о достоинствах применения ЭОУ – электродных отопительных установок проточного типа, пользующихся популярностью на сегодняшний день.

Преимущества использования ЭОУ

Похожие материалы:

• Как подключить электрический котел к сети
• Преимущества и недостатки теплого пола
• Экономичные способы электрического отопления гаража

Модели электродных котлов Галан

Однофазные модели «Очаг»

• Галан ОЧАГ 3. Эта модель однофазного котла ионного типа. Подойдет для помещений до 40 метров или 120 кубов. Есть несколько комплектаций.
• ОЧАГ 5. Это однофазная модель для до 70 метров или 230 кубов.
• ОЧАГ 6, Тоже однофазная модель для помещений до 90 метров или 280 кубов.

Модели «Гейзер» трехфазные

• Гейзер 6 (380 В) для помещений до 100 метров или 250 кубов.
• Гейзер 9 для помещений до 125 метров или 340 кубов. Может подключаться к 220 или 380 В.
• Гейзер 15 обогреет 203 метра площади или 550 кубов пространства.

Мощные электродные котлы не применяемые для отопления дома

• Вулкан 25 обогреют любое помещение, шаг мощности 25 кВт.
• Вулкан-36 обогреют любое помещение, шаг мощности 36кВт.
• Галан Вулкан 50 обогреют любое помещение, шаг мощности 50кВт.

На этом про электродные электрические котлы всё!

©Obotoplenii.ru

Статьи по теме

• Схема отопления дома площадью до 100 метров
• Стеклянные обогреватели
• Плинтусное отопление: описание, применение
• Обогрев дома электрическим котлом
• Электрический котел отопления (электрокотел): устройство, подключение к электропитанию

Как сделать своими руками?

Перед тем, как приступить к непосредственной сборке ионного теплогенератора своими руками, необходимо взять в расчет несколько важных нюансов этого процесса:

1. Котел, прежде всего, должен быть надежно заземлен, так как такая установка обладает повышенной вероятностью поражения током человека при ее эксплуатации.
2. Провод на ноль из розетки питания такого агрегата замыкается только на внешнюю трубу.
3. Фаза питания подключается только к самим электродам.

Материалы, которые понадобятся:

• аппарат для сварки;
• труба из стали соответствующей длины и сечения;
• один или набор электродов;
• замыкающие клейма для проводов на ноль и заземления;
• изолирующие клейма и электроды материалы;
• муфта и металлический тройник;

Монтаж:

1. Технология собственноручного монтажа этого агрегата достаточно проста. В трубу из стали длиною примерно 250 мм и диаметром от 50 до 100 мм, который зависит от мощности блока с электродами, с одной из ее сторон при помощи тройника монтируются электроды. Также, через тройник будет происходить и движение теплоносителя. Противоположный же конец трубы оборудуется муфтой для соединения с разводящими трубами и радиаторами.
2. Электрод устанавливается в один из патрубков тройника на изолятор, который в то же время герметизирует конструкцию котла. В качестве него выбирается один из вариантов термостойкого пластика. Для обеспечения герметичности и разъемности за счет резьбовых соединений тройника и электрода, изолирующий элемент лучше всего заказать в токарной мастерской по соответствующим размерам.
3. На корпус теплогенератора, выполненный из стальной трубы, приваривается болт для закрепления на нем клейм нулевого провода и заземления. Для надежности, конструкцию иногда дублируют еще одним болтом. Все элементы теплогенератора собранного своими руками, можно закрыть декоративным коробом, который еще и защитит людей от поражения током в случае пробоя внутренней изоляции. Такое ограничение прямого соприкосновения с металлическими деталями корпуса котла крайне важно для обеспечения безопасности.

После установки устройства, его изоляции, подключения к разводным трубам с радиаторами и установки заглушек на патрубках, производят заполнение системы чистой водой с приблизительным содержанием соли и подключают агрегат к сети для тестового пуска. Содержание соли в воде регулируют таким образом, чтобы добиться оптимального ее сопротивления току измеряемое в Омах.
