Как снимать показания с прибора учета электроэнергии

Учету потребленной электрической энергии уделяется первостепенное значение, поэтому в каждой квартире, в каждом частном доме, на фабриках, на заводах, в бизнес учреждениях устанавливаются счетчики электроэнергии. Как правило, большинство граждан ежемесячно передают в службу учета показания электросчетчика. При этом можно самостоятельно рассчитать, сколько электроэнергии и, на какую сумму израсходовала семья за месяц. К сожалению, не каждый осуществляет записи и передачу данных правильно.

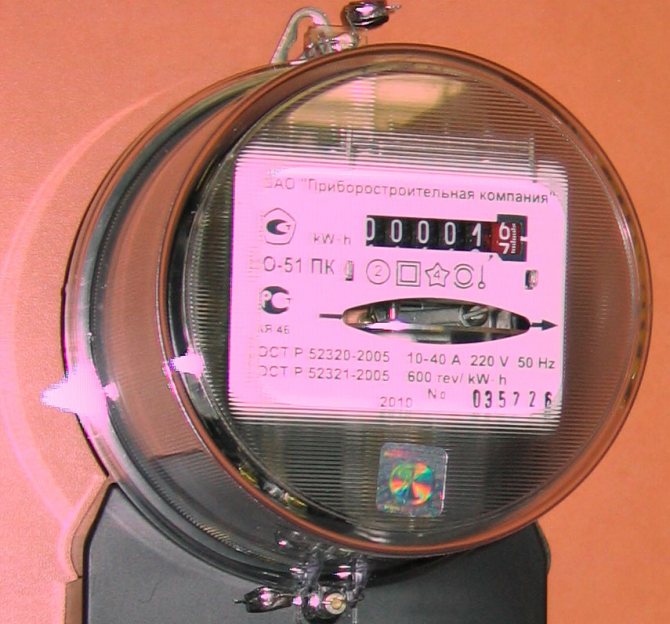

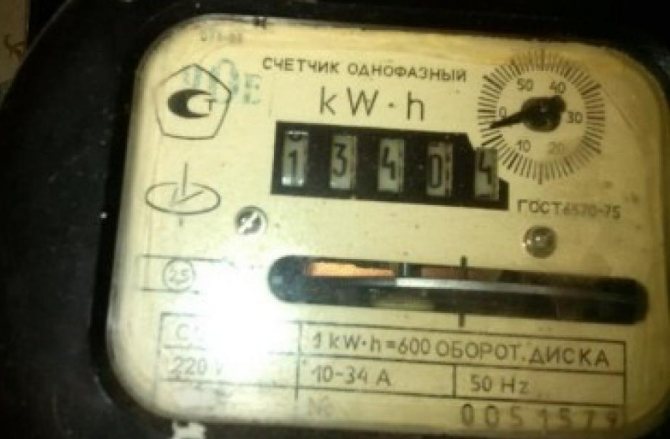

Индукционные счетчики: в чем особенности

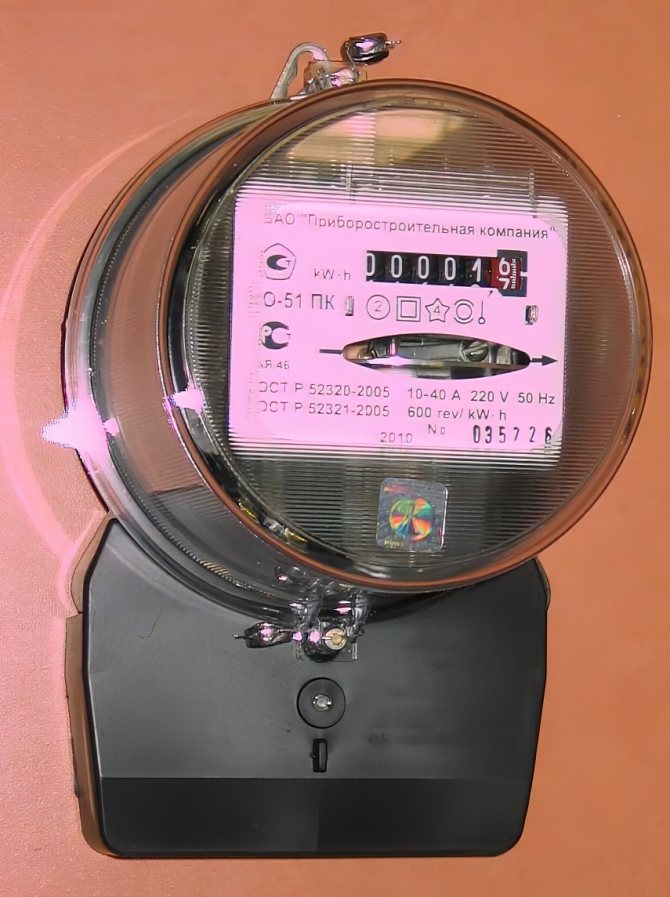

Индукционные счетчики – это уже прошлый век, хотя кое-где они еще остались. Они отличаются простотой и надежностью. Отличить их от других типов счетчиков легко, поскольку у них имеется колесо, которое при работе счетчика крутится.

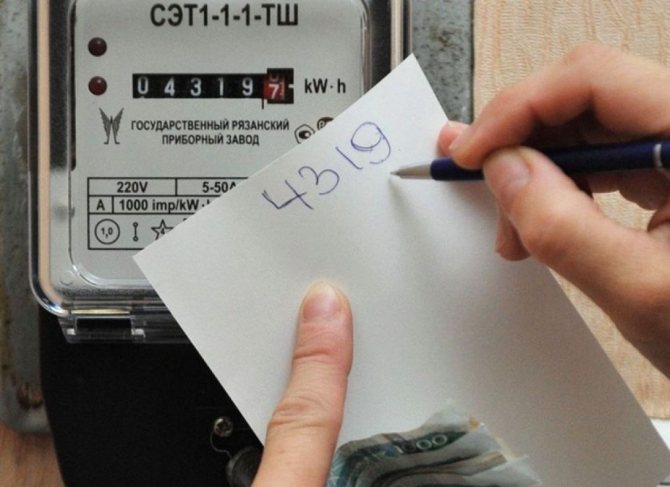

Сколько цифр списывать

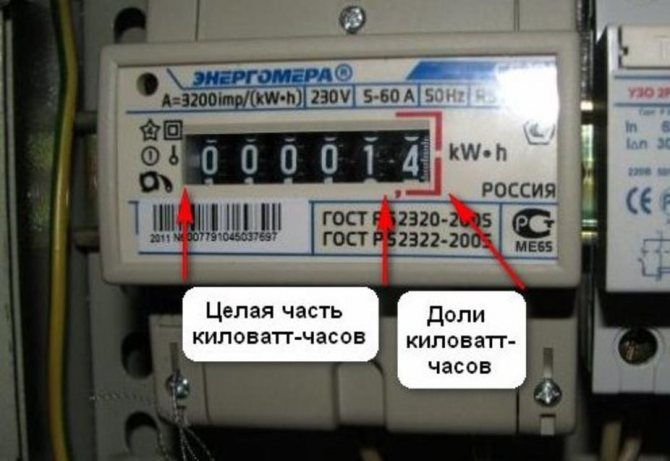

Встречаются модели с разным количеством цифр: обычно от 4-х до 7-ми. Во многих моделях, последняя одна или две цифры как бы выделены. Это может быть обычная запятая, эти цифры могут иметь другой цвет (обычно красный) или отличаются размерами. Последние цифры показывают десятые или сотые доли киловатт/часов, поэтому при записях и передачи в соответствующие службы они не принимаются во внимание, так как учет ведется целыми киловаттами.

Следует помнить, что имеются модели, в которых нет выделения последней одной или двух цифр. В таком случае придется записывать все цифры, так как конструкция счетчика не позволяет учитывать десятые или сотые доли израсходованной энергии. Нужно быть внимательными, чтобы не пришлось, затем доплачивать огромную разницу.

Если нет уверенности в том, что удастся правильно снять показания, лучше пригласить контролера на дом, чтобы он разъяснил и уточнил, какие цифры следует записывать, а какие – нет. Как вариант, можно обратиться к электрику, который обслуживает данный участок и получить всю интересующуюся информацию от него. Это можно сделать даже по телефону.

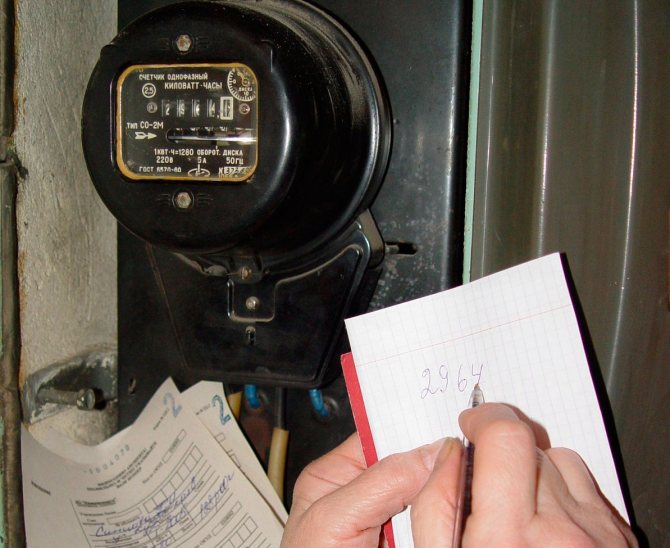

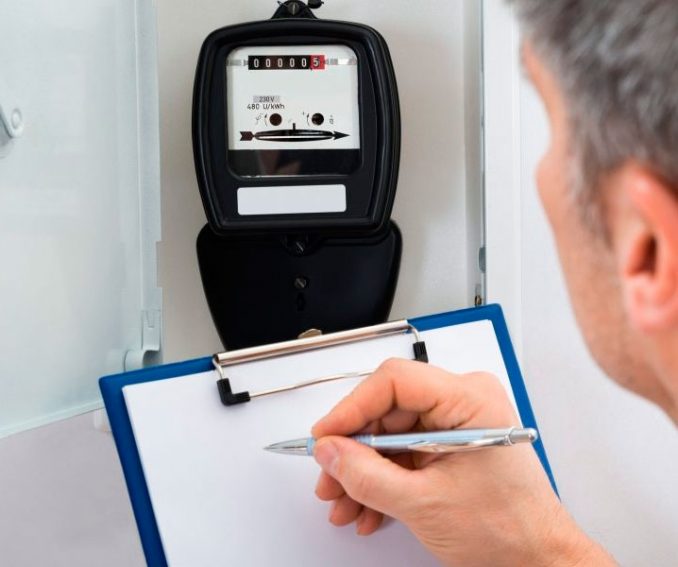

Процесс снятия показаний

После того, как установлен счетчик, на руки хозяину выдается акт, где указаны начальные цифры счетчика. Кстати, они обязаны разъяснить, как правильно снимаются показания и, какие цифры важны, а на какие не следует обращать внимание. Как правило, все нули, которые стоят перед первой цифрой, так же не записываются.

Чтобы рассчитать, сколько израсходовано киловатт/часов электроэнергии, необходимо знать показания за предыдущий месяц. Если счетчик только что установлен, первые цифры можно взять из акта установки, а в последующем данные можно брать из квитанций, которые лучше хранить в удобном месте, чтобы не приходилось их долго искать.

В наше время практически все абонентские службы рассчитывают количество израсходованной энергии потребителями самостоятельно, достаточно передать им данные. Как правило, передача данных происходит в конце месяца (в последних числах). Сроки подачи информации устанавливаются абонентской организацией. В основном счета, в виде квитанций, обрабатываются компьютерами, на основе специальных компьютерных программ. Бывают случаи, когда даже компьютеры и те ошибаются. Поэтому лучше ежемесячно контролировать, сколько электроэнергии израсходовано. Если этого не сделать своевременно, то ошибка может перерасти в значительную сумму, а компании, поставляющие электроэнергию, свои долги отдают со скрипом.

Как сделать расчеты

Чтобы подсчитать, сколько киловатт/часов израсходовано за текущий учетный период, достаточно от последних показаний отнять предыдущие. В результате получится какая-то цифра, которая и будет отображать реальное количество электроэнергии.

Допустим, что последние показания составляют 6102, а предыдущие соответствуют цифре 5842, тогда от 6102 нужно отнять 5842 и получится цифра 250. Расчеты показывают, что за текущий учетный период израсходовано 250 киловатт/часов электроэнергии. Чтобы узнать, сколько придется заплатить, достаточно цифру 250 умножить на тариф и получается сумма.

Счетчики, которые длительное время работают, рано или поздно обнуляются и вводят в заблуждение хозяев. Многие считают, что электросчетчик испортился, но это совсем не так.

Просто, переписывая показания счетчика, спереди всех цифр, даже если это нули, имеется единица. Например, до этого счетчик показывал цифры «9988», а через некоторое время, например, «0022». Если эти показания нужно передавать в компанию по учету, то придется записать «10022». Поставить единицу придется только 1 раз, а в последующем придется снимать показания, как обычно.

Виды счетчиков и принцип их работы

Сегодня производители электротехнического оборудования выпускают две разновидности счетчиков учета электроэнергии:

• индукционные – это приборы устаревших моделей, в основе которых лежит принцип работы на основе электромеханической индукции;
• электронные или статические, в основе которых лежат микропроцессорные элементы и электронные компоненты.

Индукционные приборы учета и контроля электроэнергии
И хоть начинка приборов сильно различается, они выполняют одну и ту же функцию – учитывают проходящий через них ток и отображают его количество. При этом во времени показания изменяются, а точнее увеличиваются. Это позволяет точнее фиксировать данные за определенный период времени, что и является основой учета электроэнергии.

Чем отличаются электронные счетчики электроэнергии

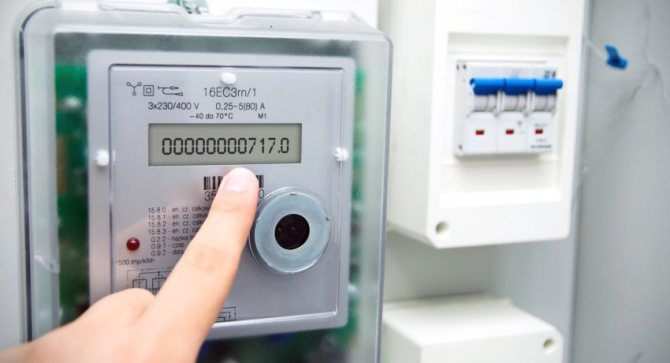

Электронные счетчики от индукционных отличаются совсем другими подходами в подсчете израсходованной электроэнергии. Вместо механических табло, в них используются электронные цифровые, причем это табло может отображать не только количество израсходованной энергии, но и другие данные, например, дату, время, тариф и т.д., через каждые несколько секунд.

В подобных моделях снятие показаний сводится к тому, чтобы дождаться, пока на экране появятся нужные цифры. Можно не ждать, пока появятся эти цифры, а нажать на определенную кнопку, после чего цифры тут же появятся на табло. Особенно это актуально по отношению к многотарифным счетчикам, когда стоимость дневного, вечернего или ночного тарифов отличаются. При этом счетчик ведет учет энергии именно по каждому тарифу в отдельности, а также показывает общее число истраченной электроэнергии.

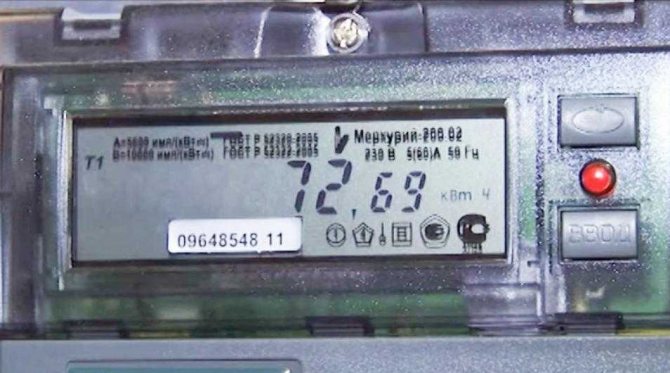

На фото внизу можно увидеть, что на экране электросчетчика слева можно увидеть значок «Т1», а несколько правее цифры «72,69». Чуть дальше можно увидеть обозначение «кВт ч.». Эти цифры показывают, сколько электроэнергии израсходовано по дневному «Т1» тарифу. После записи этих цифр, их передают в абонентскую службу или используют для индивидуальных расчетов.

Несмотря на то, что счетчик электронный, следует передавать целые числа, без цифр после запятой. В данном случае счетчик показывает «72,69», то передавать учетной организации следует цифру «72».

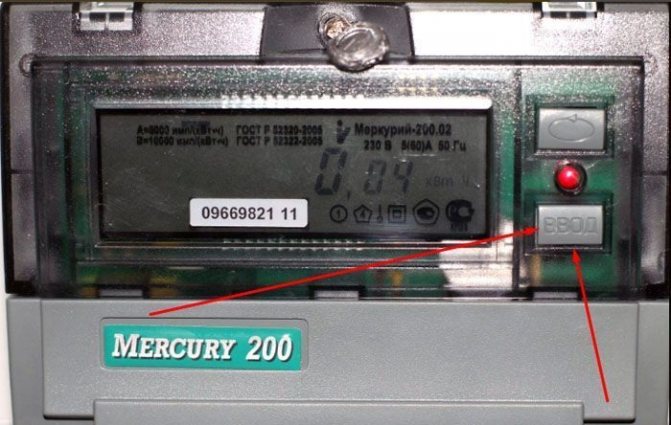

Счетчик «Меркурий 200»: как снимаются показания

Электронные счетчики электрической энергии «Меркурий 200» выпускаются, как однотарифными, так и многотарифными. Отличить их можно по цифрам, которые идут после запятой. Однотарифные счетчики имеют обозначение, как «Меркурий 200.00», а многотарифные, как «Меркурий 200. 01, 02 и 03». То есть может стоять обозначение 01, 02 или 03, что соответствует количеству зон. При этом выпускаются модели без пультов управления и с пультами управления.

Как правило, процесс снятия показаний не зависит от модели, хотя придется несколько раз нажимать на кнопку «Ввод». Главное, чтобы знать, какие цифры, какой зоне соответствуют.

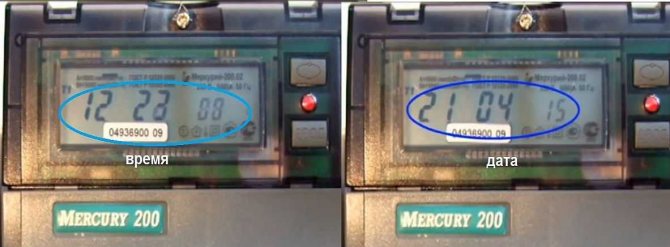

Электросчетчики данной модели поочередно показывают на электронном табло время, дату, а затем тарифы в зависимости от зоны их действия. В первую очередь показывается время в обычном тарифе, а часы, минуты и секунды можно увидеть несколько выше. Через несколько секунд, на экране высвечивается дата, в обычном формате: число, месяц и год.

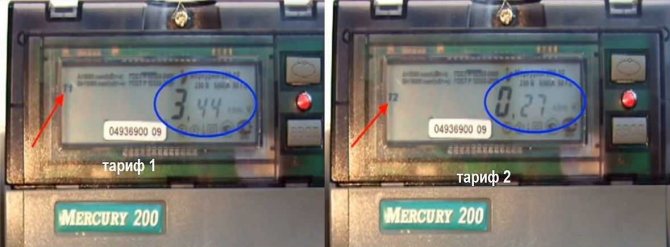

Следующий этап – это информация по тарифам. Слева в углу и сверху появляются обозначения «Т1», «Т2», «Т3» или «Т4». Количество этих символов зависит от модели электронного счетчика. Именно в этот момент следует записать все показания, которые относятся к соответствующим тарифам. Записывается целая часть цифр, до запятой.

Как только счетчик покажет все тарифы и количество использованной электроэнергии отдельно по каждому тарифу, он показывает общую сумму киловатт/часов.

Периодичность высвечивания данной информации – порядка 5-10 секунд. За это время, особенно без паники, можно успеть записать все данные. Если не получается это сделать, то можно воспользоваться кнопкой «Ввод», которая расположена под красным светодиодом. Нужно нажимать на кнопку до тех пор, пока на табло не появится соответствующая информация. Это не так уж и сложно.

Так же не сложно осуществляются и расчеты, по каждой зоне в отдельности, тем более что процедура расчетов стандартная: от настоящего показания отнимается предыдущее. Независимо от модели электросчетчика «Меркурий», этапы снятия показаний идентичные, тем более что расположение кнопок одинаковое.

Меркурий 200

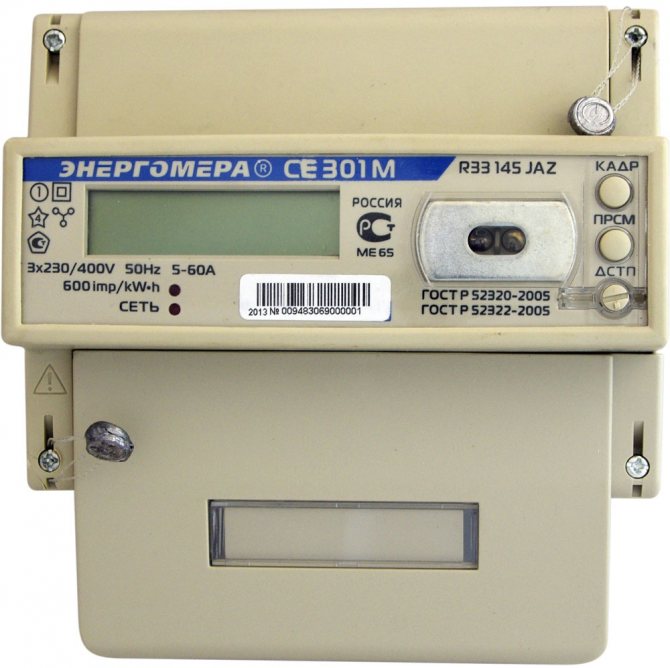

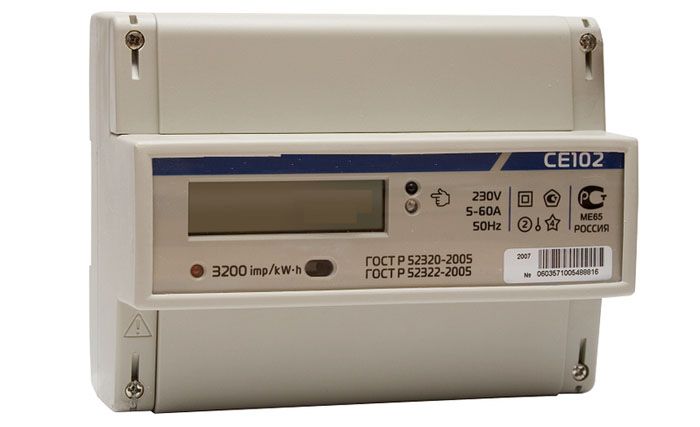

Счетчики расхода электрической энергии «Энергомера»

Технология снятия показаний электронных счетчиков «Энергомера», независимо от того, сколько он обсчитывает тарифов, практически ничем не отличается. Единственная разница состоит в том, что придется нажимать не кнопку «Ввод», так как ее здесь нет, а кнопку «ПРСМ», что соответствует слову «просмотр». На передней панели может находиться 2 или 3 кнопки, в зависимости от модели.

Если не нажимать на эту кнопку, то на экране поочередно будут высвечиваться цифры, отвечающие конкретному тарифу, которые свидетельствуют, сколько израсходовано электроэнергии.

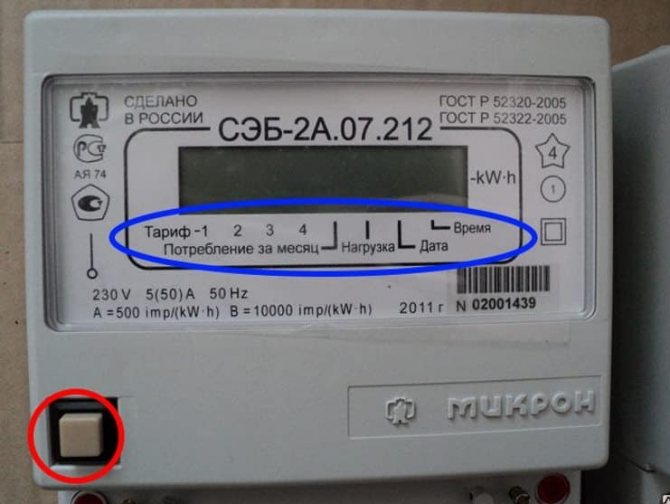

Электронные счетчики «Микрон»

Эти электронные приборы отличаются тем, что у них на панели управления имеется всего одна кнопка, на которую, если это необходимо, и придется нажимать. В результате нажатия на эту кнопку под обозначениями «Т1» или «Т2», «Т3» или «Т4», начинают появляться галочки, а справа начинают высвечиваться цифры, которые указывают на израсходованные киловатт/часы.Нажимать нужно несколько раз, сколько существует тарифов.

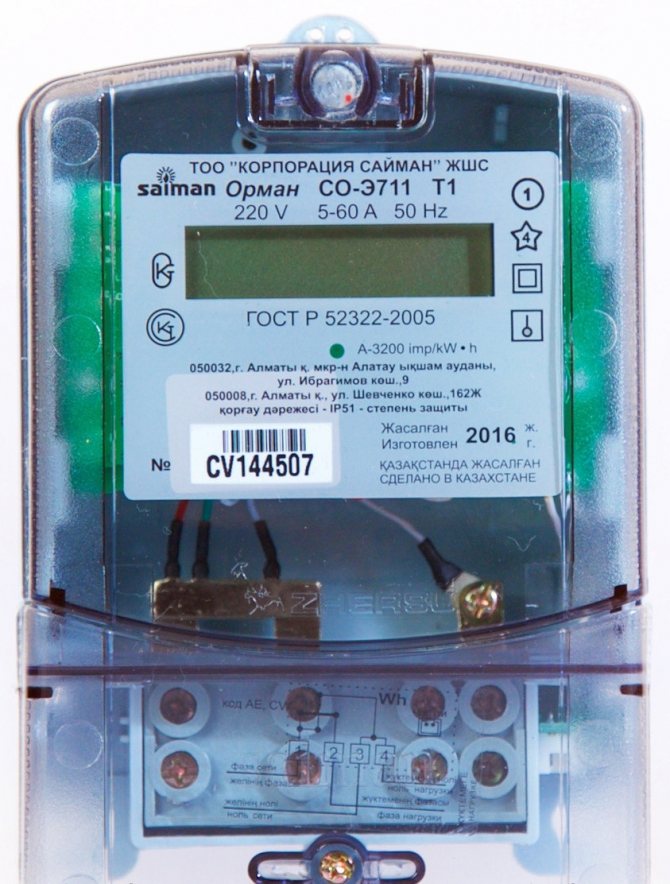

Электронные счетчики «Saiman»

Сейчас продолжается активная замена устаревших индукционных счетчиков на электронные. Наиболее популярным счетчиком в этом плане считается счетчик . Основное достоинство таких приборов – это отсутствие кнопок на лицевой панели для просмотра показаний. Достаточно подождать некоторое время, чтобы на электронном табло высветилось нужное значение, после чего оно записывается и передается специальным службам для дальнейших действий.

Счетчик автоматически и поочередно индицирует на своем дисплее:

• Дату.
• Время.
• Свой порядковый номер.
• Передаточное число (число импульсов на 1 кВт* час).
• Total – число, отвечающее текущему расходу электроэнергии. Для двухтарифных счетчиков – поочередно «Т1» и «Т2», что соответствует дневному и ночному тарифам.

Как правило, записываются все показания, в том числе и Total, без учета значений, находящихся после запятой. На видео можно посмотреть, как все сделать правильно.

Как снять показания с электросчётчика — saiman

Оборудование с автопередачей данных

Производители стали создавать разработки, которые предусматривают автопередачу информации через специальный канал. Чтобы установить и настроить такое оборудование, понадобится больше времени и сил. Но после завершения всех этапов не придется беспокоиться о том, чтобы каждый месяц отслеживать, сколько электричества «нагорело» и информировать абонентскую службу об этом. Все делается в автоматизированном режиме.

Автоматическая передача данных

В последнее время, благодаря широко развитой информационной сети, которая оперирует достаточно быстро огромными объемами данных, а также возможностью организации отдельных каналов связи, появились электронные счетчики расхода электрической энергии с автоматической передачей данных. Единственная проблема – это сложность установки и настройки, зато абонентам не приходится участвовать в процессе сбора и передачи данных.

Снятие показаний счетчиков CE303 с помощью GSM-модема iRZ MC52i-485GI (видео-инструкция)

Способы подачи учетных сведений

Есть разные варианты, с помощью которых владельцы жилья передают показания счетчиков энергоснабжающей организации.

Они предназначены для различных групп населения, но большинство имеют дистанционный характер, при помощи телефона или интернета. Благодаря чему стали меньше очереди, а у потребителей стало больше личного времени.

Способ №1. Телефонный звонок

Способ совершения звонка в call – центр или УК является самым популярным. Номера телефонов для связи, по которым звонят операторам или автоответчику указаны в квитанции, где указывается и время приема показаний по телефону.

Чтобы оптимизировать процесс по приему данных, работает автоответчик, следуя инструкциям которого, нажатием определенных цифр на клавиатуре телефона или озвучивая данные голосовым сообщением. Необходимо лишь пару минут для совершения этой процедуры.

Есть метод предназначенный тем, кто больше предпочитает общение с живым человеком. Надо лишь дозвониться до оператора и оставить свои показания прибора учета, отвечая на его уточняющие вопросы. В управляющей компании за прием показаний по телефону обычно отвечает отдельно выделенный для такой процедуры работник. В строго определенные дни месяца ( например, с 15 по 25 число) он отвечает на звонки и вносит их в программу Энергосбыта. Так, представителями УК контролируется своевременная и точная оплата счетов жильцами.

Достоинствами подачи по телефону сведений— это удобно и экономя время. За минуты совершения вызова можно передать показания со всех счетчиков, которые есть во всем этом жилище.

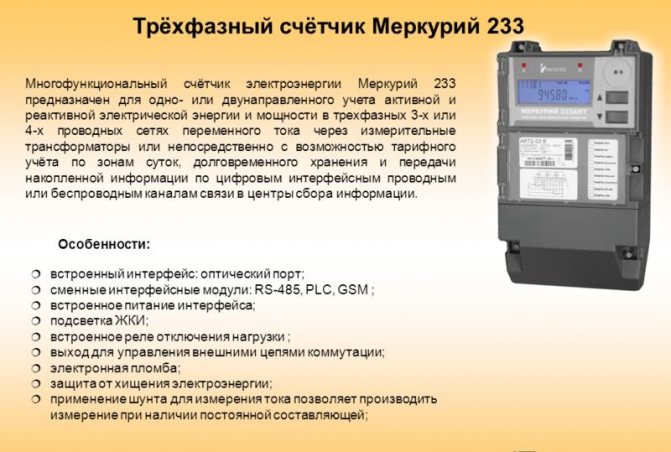

Трехфазные приборы учета расхода электрической энергии

Существуют трехфазные приборы 2-х типов: прямого включения и через трансформаторы тока. Как правило, современные 3-х фазные электронные счетчики включаются напрямую без трансформаторов тока. Процесс снятия показания с таких счетчиков идентичный, как и с однофазных, поскольку они работают по такому же алгоритму. Как правило, 3-х фазных потребителей в частном секторе, для бытовых нужд, практически не существует, а чтобы подвести к своему дому или к квартире 3 фазы, нужно получить специальное разрешение.

Еще в советские времена, когда строили квартиры и устанавливали в них электрические плиты, то к ним подводили 3 фазы. А так, 3-х фазные счетчики установлены на промышленных предприятиях и других учреждениях, а также бизнес-структурах.

Если планируется большое потребление электрической энергии, то без трансформаторов тока не обойтись в любом случае. Чтобы правильно рассчитать затраченную электроэнергию, необходимо знать коэффициент трансформации трансформаторов тока. После этого показания на дисплее нужно умножить на коэффициент трансформации. В результате получится сумма реального расхода электрической энергии.

В любом случае, нужно ознакомиться с договором, в котором в обязательном порядке обозначена схема проводимых расчетов, с указанием коэффициента трансформации, тарифов и т.д.

Трехфазные счетчики – как снимать показания

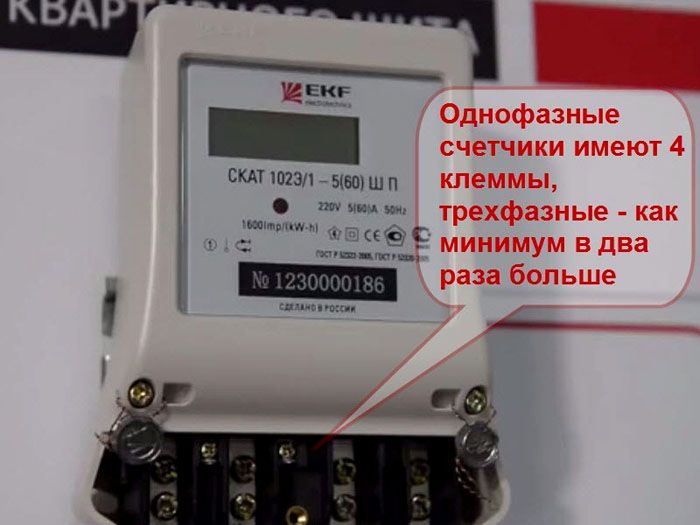

Во-первых, трехфазные счетчики учета электроэнергии отличаются от однофазных лишь количеством клемм (входящих и выходящих). В квартирах такие приборы не устанавливают. Их обычно используют или в частных домах, или на производстве, или в больших зданиях различного назначения, у которых один владелец.

Снимаются показания точно так же, как и в однофазных устройствах. Учет и расчет ведутся тоже одинаково с умножением на тариф. Есть в этой группе и индукционные модели, и электронные, одно- и многотарифные.

Особенности электросчётчика с дистанционным снятием показаний

Это новый подход к контролю потребления электроэнергии, который связан с невмешательством человека. Прибор укомплектован специальной программой считывания, которая расположена удалённо. Это удобно для всех: для потребителей, которые теперь не задумываются над тем, когда сдавать отчёты, куда их нести для контроля. Потому что снятие и передача показаний расхода электричества передаются в автоматическом режиме.

Для энергосбытовой организации это также большой плюс. Нет необходимости ходить по домам и квартирам с целью контроля, а правильно ли потребители передали данные, сходятся ли они с показаниями, которые снимают контролёры. Но самое главное для организаций, поставляющих электрический ток, − это возможность планировать расходы по электроэнергии, а значит, можно наладить работу сетей так, чтобы их эффективность стала выше. А это и для потребителей хорошо, и для энергоснабжающих организаций. При этом эффективно будет работать вся система: от выработки электричества до потребления.

Необходимо отметить, что счётчики электроэнергии с передачей данных от обычных отличаются тем, что они являются многотарифными. При этом сам прибор каждые 15 секунд на своём табло показывает, сколько на данный момент после снятия последних данных было израсходовано электричества по ночному тарифу, дневному и общий показатель потребления. Это удобно в плане возникших спорных вопросов, хотя, как показывает практика, таких обычно после установки приборов этого типа не возникает.

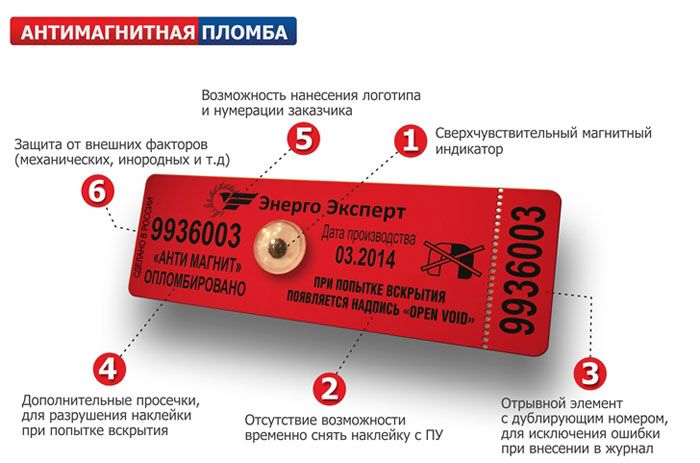

Антимагнитные пломбы

Еще с советских времен граждане стараются сэкономить на потреблении тока путем его воровства. Незаконные действия, конечно, подвели под уголовную ответственность, что не всех граждан это остановило. Поэтому энергосбытовые организации на счетчиках устанавливают антимагнитные пломбы, которые по своему внешнему виду похожи на обычную этикетку.

Суть в том, что многие пытаются остановить работу учетного прибора с помощью магнита, воздействуя на электронные детали магнитным полем. Так вот в магнитной пломбе установлен датчик в виде капсулы, наполненной специальной жидкостью, в которой есть красящее вещество. Если магнитное воздействие имело место быть, вещество распространяется по всей капсуле, окрашивая жидкость. Это и есть сигнал для контролеров, которые тут же составляют акт.

Внимание! Оторвать этикетку, не повредив ее, не получится.

Сколько стоит опламбировка счетчика

• Если происходит замена старого счетчика на новый или в квартире (доме) в первый раз производится монтаж прибора, то пломба устанавливается бесплатно.
• Если счетчик требует ремонта, то после его проведения установка пломбы производится с оплатой. Ее значение определяет энергосбытовая организации в зависимости от региона.

Если пломба нарушена или сорвана – будет ли штраф

Здесь надо рассмотреть две ситуации.

• Если было обнаружено, что пломба сорвана, то надо сразу обратиться в энергосбытовую организацию. Контролеру надо объяснить, по каким причинам это произошло. Если порча была обнаружена сразу, то никаких штрафов не последует.
• Если контролер сам обнаружил сорванную пломбу, да к тому же владелец недвижимости не может объяснить причину, то вероятнее всего большой штраф последует. К тому же контролер начислит средние показания за весь период, который он не проверял. Поэтому совет – периодически осматривайте приборы учета на предмет их правильной работы и наличия пломбы.

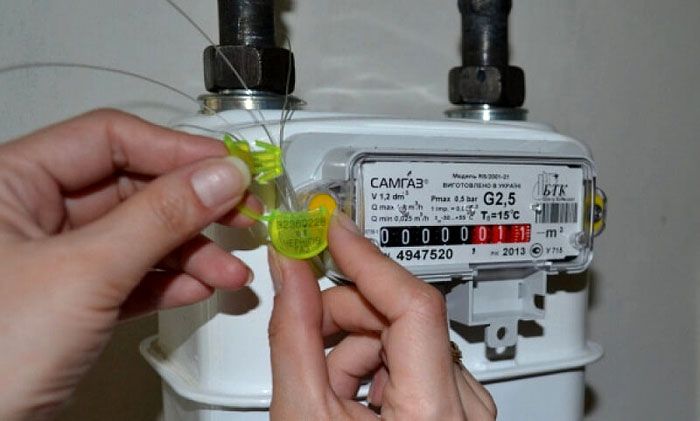

Опломбирование счетчиков

Опломбировка ИПУ – это доказательство механической целостности и корректной работы устройства. Эта процедура защищает от несанкционированного отбора электроэнергии у ресурсоснабжающей организации. Пломбировка ИПУ – это обязательная процедура, у каждого работающего электросчетчика должна иметься пломба от ресурсоснабжающей организации.

На текущий момент применяется две разновидности пломб:

• от завода-изготовителя устройства;
• от поставщика электроэнергии.

Опломбирование ПУ от изготовителя подтверждает то, что прибор прошел необходимую сертификацию и работает в соответствии с установленными нормативами. Заявленные характеристики удовлетворяют требованиям, а сам прибор имеет должную точность измерений. Помимо это заводская пломба паспорт ПУ, который должен прилагаться к каждому изделию, являются доказательством того, что прибор прошел все испытания.

Вторая пломба ставится при монтаже и вводе ИПУ в эксплуатацию. Это говорит о том, что ресурсоснабжающая организация приняла на баланс конкретный ПУ. Опломбирование выполняется исключительно представителями организации, которой осуществляется подача электроэнергии до конкретного потребителя и контроль ее своевременной оплаты.

Противомагнитные пломбы

К сожалению, не все потребители электроэнергии добросовестно оплачивают поставленную услугу. Кроме того, многими потребителями электричества устанавливаются магниты и счетчик с таким магнитом показывает значение гораздо меньше реального.

Чтобы этого не происходило поставщики услуг сегодня снабжают счетчики своих потребителей специальной противомагнитной пломбой. В данном случае это не пломба, как таковая, а особая наклейка на корпусе устройства. Она является своеобразным индикатором – если на приборе с такой наклейкой будет использоваться магнит, то полоска с магнитным полем изменяет цвет. Сотрудники ресурсоснабжающей организации при проведении регулярных проверок, обнаружив подобные изменения вправе оштрафовать потребителя.
